讯鹏2.9寸电子墨水屏声光标签让仓储货架拣货与物料定位提升作业效率

仓储物流与离散制造的现场，"找货"一直是一件高成本的事：叉车司机凭经验寻位、仓管员举着手电筒翻箱、夜班拣货员靠吼叫确认订单……这些看上去稀松平常的场景，背后其实都是信息载体缺失的代价。纸质标签看不清、改不了、易撕毁；普通LED屏又耗电、伤眼、不能持久显示。

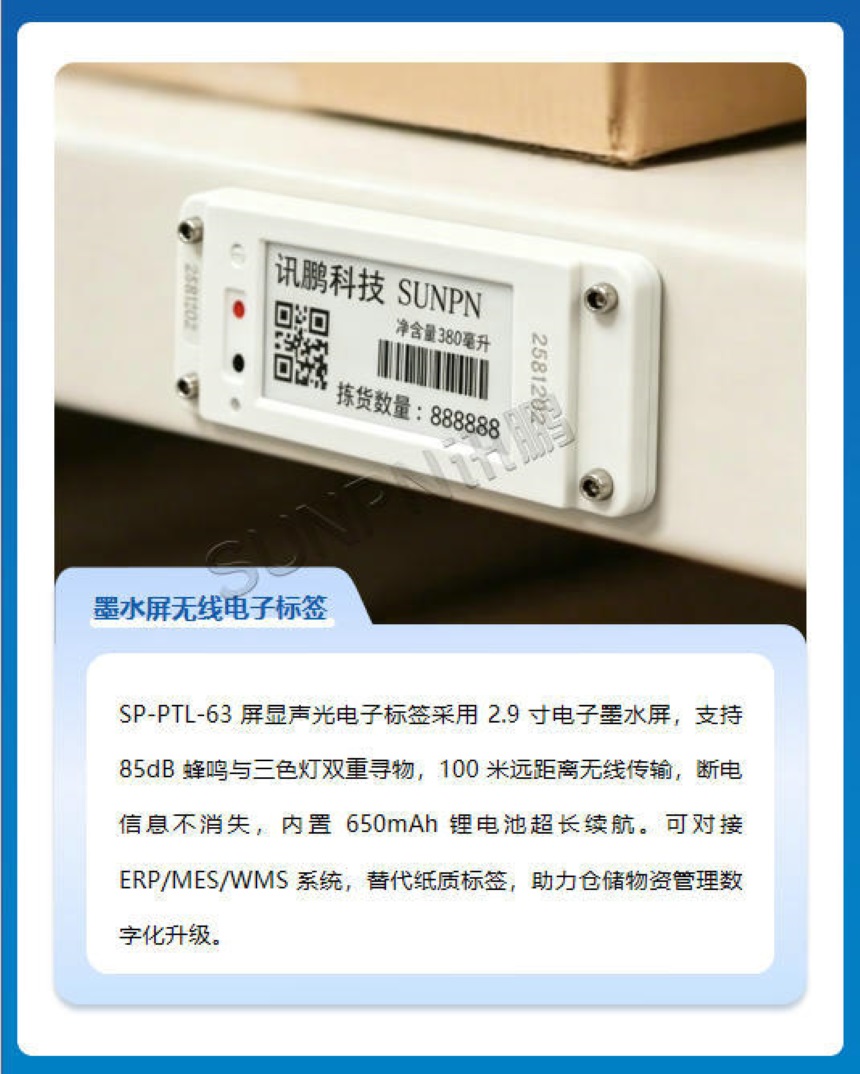

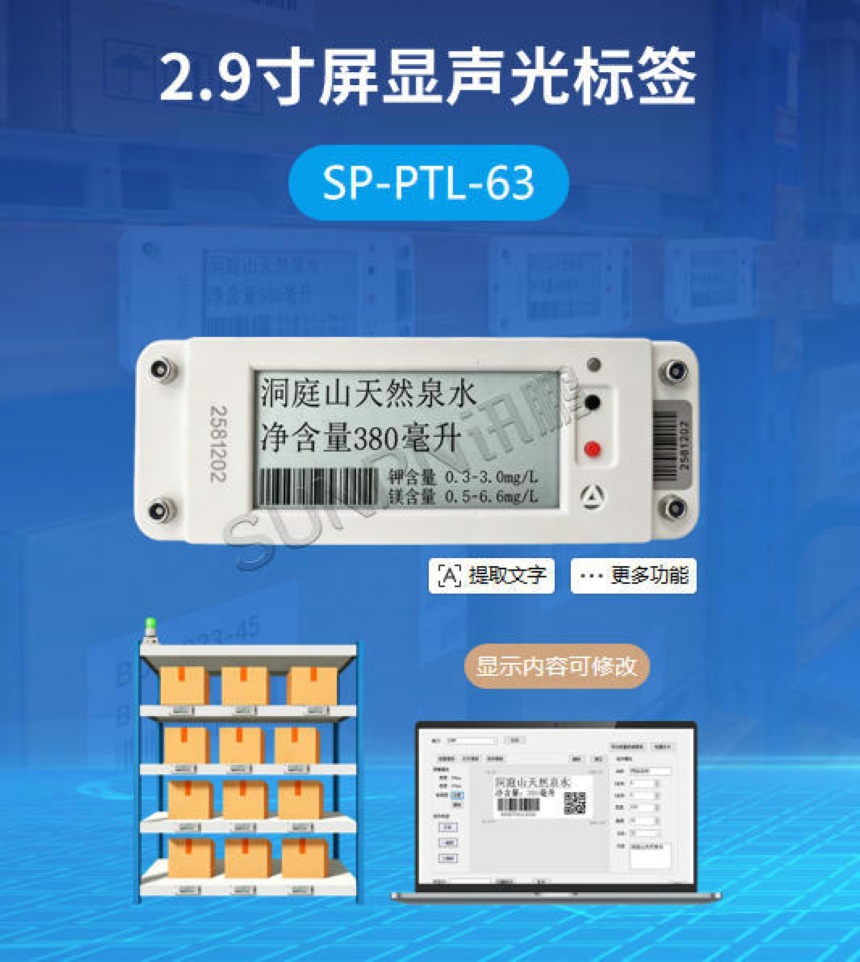

讯鹏SP-PTL-63 2.9寸屏显声光标签，正是为这种"最后一米"的物资定位难题而生。它把2.9寸电子墨水屏的"类纸显示"、85dB蜂鸣加三色灯光的"声光寻物"、650mAh大容量锂电的"超长待机"以及2.4GHz 100米远距离无线传输，整合到了一颗糖块大小的机身里，并原生支持ERP、MES、WMS系统对接。它不是一颗简单的"电子价签"，而是一台能够主动说话、主动发光的物资数字工牌。本文将围绕产品定位、核心亮点、结构细节、典型场景、组网方案、发卡流程与产品家族，完整呈现这颗2.9寸屏显声光标签的全貌。

一、2.9寸屏显声光标签产品概述

1、行业背景：当纸质标签遇上数字化升级

（1）过去二十年，是纸质标签统治仓储的二十年。从最基础的SKU卡，到"SKU＋条码＋数量"的复合卡，几乎每个仓库、每条产线都离不开需要人工打印、人工核对、人工更换的纸片。

（2）但当SKU数量动辄上万、当批次与效期需要精细化管理、当拣货路径要求实时下发，纸质标签的瓶颈就集中爆发了：打印耗材高、信息易改错、改一次就要重新走流程、撕坏就追溯断裂、跨班次交接靠喊话。

（3）正是在这种背景下，"屏显＋声光＋无线＋电池"四件套几乎成了新一代电子标签的标准答案。SP-PTL-63正是把这一标准答案工程化、可量产化、可对接化的产物。

2、SP-PTL-63的产品定位

（1）从产品线看，SP-PTL-63属于墨水屏无线电子标签序列中的"屏显声光"分支，主要回答"在哪里、是哪一格、要取多少"这三个核心拣货问题。

（2）与同系列不带屏的SP-PTL-S6、不发声的SP-PTL-S2相比，它多了"屏幕＋声音＋灯光"的组合感知能力；与同系列不带电池的有线电子标签SP-PTL-D系列相比，它又以无线加锂电的方式把施工与改线成本压到了最低。

（3）一句话总结：SP-PTL-63等于2.9寸电子墨水屏加85dB蜂鸣器加三色LED指示灯加2.4GHz无线通讯加650mAh可充电锂电池，并具备ERP、MES、WMS直连能力。

3、它适合什么样的客户

（1）SKU多、批次管理要求高、需频繁更改标签内容的离散制造车间、电子工厂、汽车零部件仓。

（2）对拣货效率、出入库时效、夜班作业准确率有严格考核指标的第三方物流、电商仓配中心。

（3）希望逐步替代纸质标签、推进无纸化与数字化升级，但又不愿推翻既有ERP系统的传统国有仓储、医药器械仓。

二、2.9寸屏显声光标签六大核心功能亮点

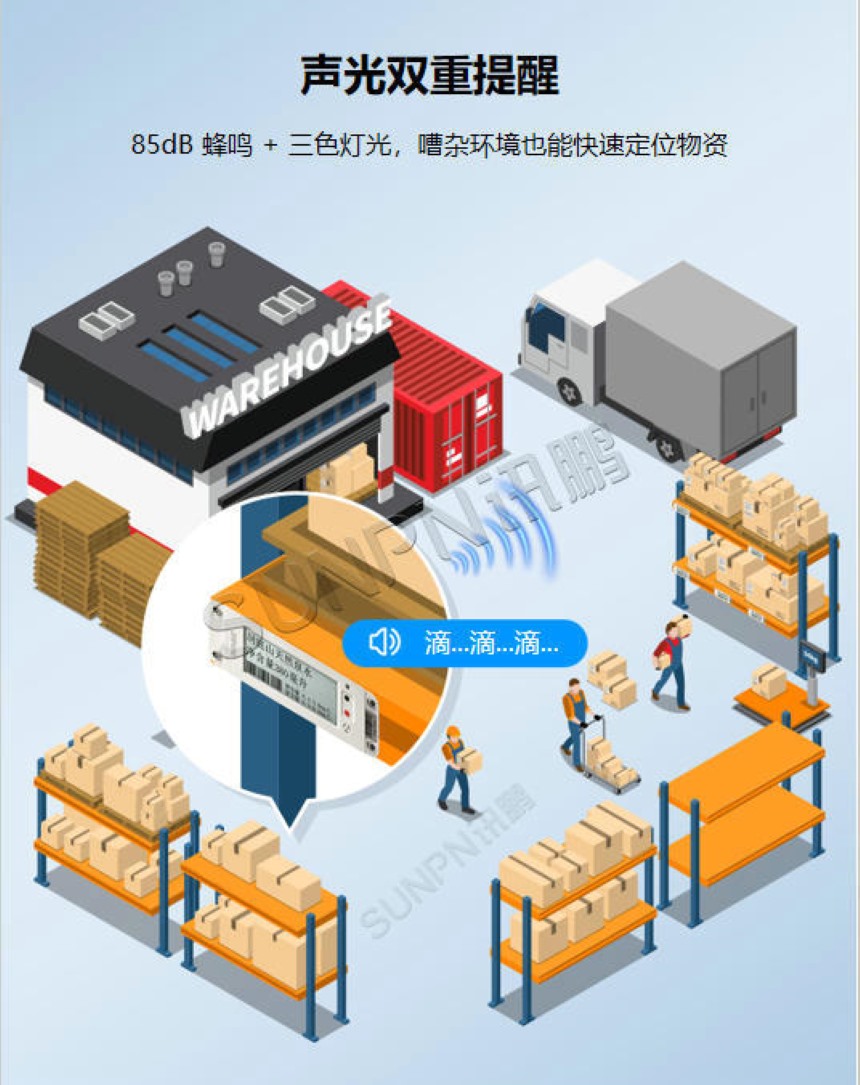

1、声光双重提醒——嘈杂车间的"寻物雷达"

（1）传统货架标签只能"亮一下"，听得到听不到全凭嗓门。SP-PTL-63在机身右侧同时配置了一颗85dB蜂鸣器与一颗三色LED指示灯（红、绿、黄三色切换），能够在同一时刻发出"声音加颜色"两路信号。

（2）当WMS下发拣货指令，指定料位的标签会自动触发"滴滴滴"的提示音，并伴随灯光闪烁。叉车司机不用下车、仓管员不用对单、夜班人员不用猜，听觉加视觉同时锁定，五秒内定位一格货架。

（3）85dB的响度在工业现场大致相当于一台吸尘器的工作音量，即便在AGV鸣笛、码垛机轰鸣、空调机组全开的白天高峰，也能轻松穿透环境噪声，帮助作业人员快速定位物资。

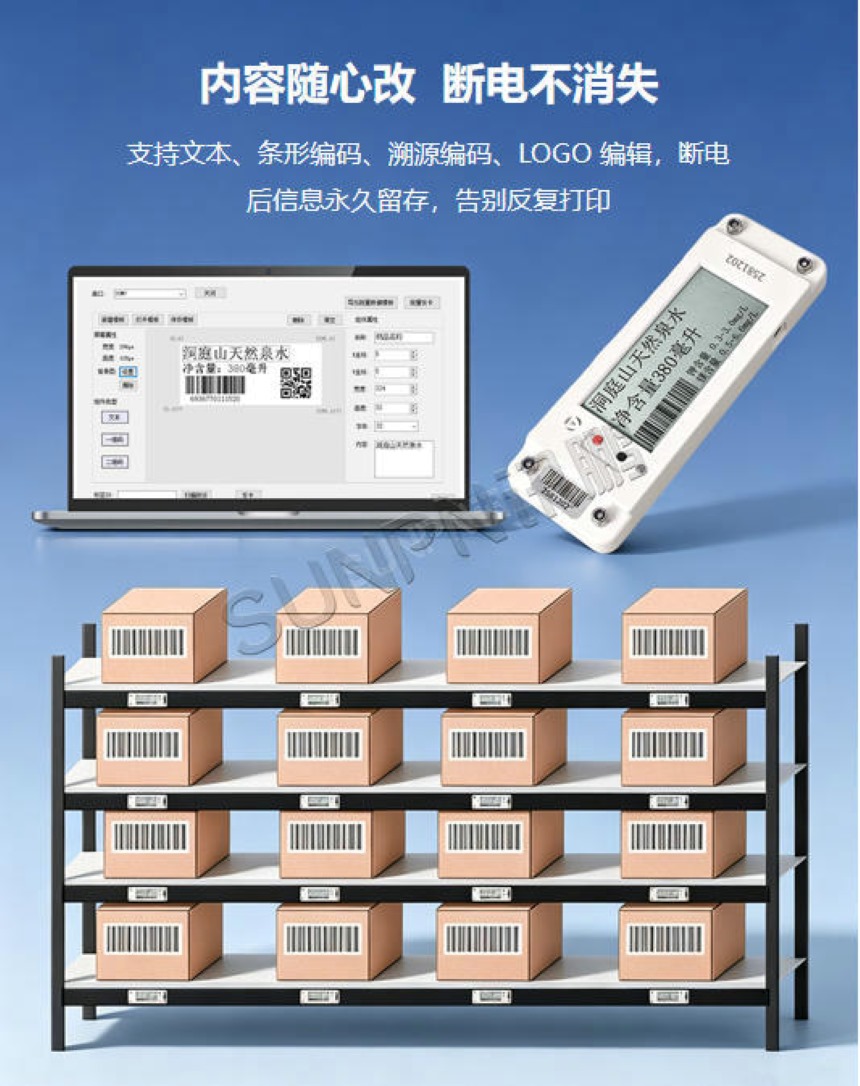

2、内容随心改、断电不消失——彻底告别反复打印

（1）屏幕底层为2.9英寸电子墨水屏，分辨率高、对比度强，阳光下可视、无需背光、长时间阅读不刺眼，比传统LED屏省电，比纸质标签耐用，是仓储工位显示的优秀平衡点。

（2）支持在屏幕上同时排布文本、条形编码、溯源码、企业LOGO等多种元素，并通过随附的"屏显条码发卡工具"灵活调整位置与大小。无论是物料名称、规格、批号、效期还是库位编码，都可以一次排版、一键下发。

（3）电子墨水屏的物理特性是"只有更换画面时才耗电"，画面静止时几乎不耗电。因此标签一旦写入，断电也不会消失——既告别了传统标签"设备一断、画面全无"的尴尬，更告别了纸质标签"墨迹一擦、追溯断裂"的风险。

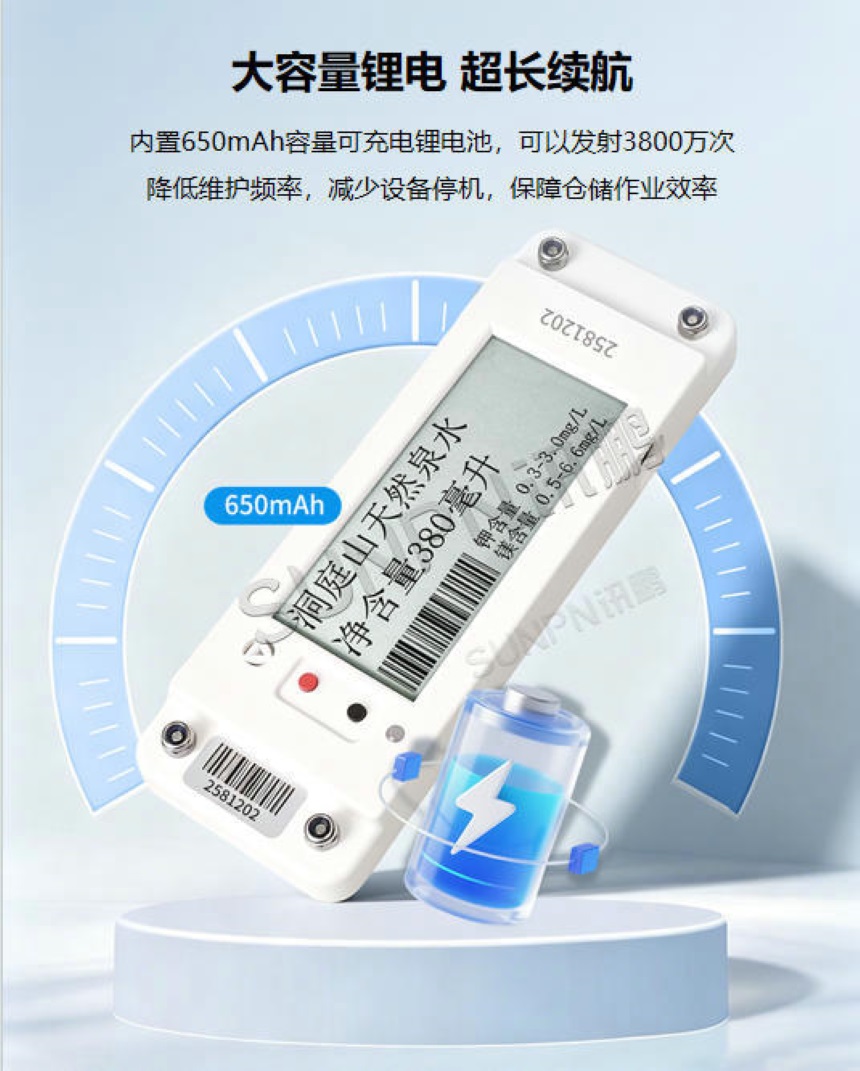

3、大容量锂电、超长续航——一颗电池扛住千万次寻物

（1）机身内置650mAh可充电锂电池，按典型工况测算，单颗电池可支持约3800万次无线发射，相当于中等使用强度下连续工作两到三年无需换电。

（2）续航的延长意味着维护频率的下降：从原本"一年一换"到如今"几年一充"，对仓储一线意味着更少的上架作业、更短的设备停机时间、更稳定的拣货节奏。

（3）配合后文将提到的"实时电量上报"功能，运维人员可以远程掌握每一颗标签的剩余电量百分比，避免传统电子标签"集体没电、批量离线"的踩雷场景。

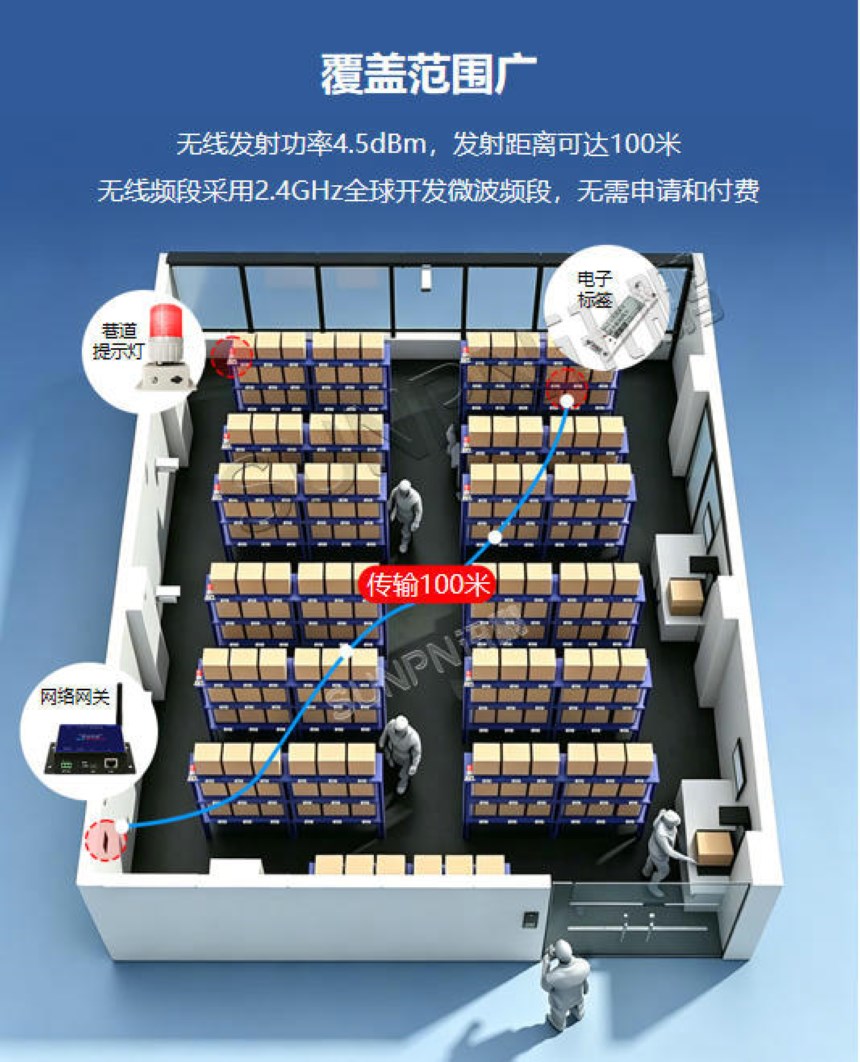

4、100米无线覆盖——空旷仓库也能稳定通讯

（1）无线发射功率为4.5dBm，空旷环境下最大传输距离可达100米，覆盖面积相当于一栋三十米乘三十米的中等仓库。

（2）无线频段采用2.4GHz全球开放微波频段，无需申请和付费，客户拿回去开机即可用，省去了运营商对接与频点审批的合规成本。

（3）配合SP-PTL-N06、SP-PTL-N02等通讯网关与SP-PTL-433标签网关，可以组成星型加树形的混合拓扑，单一仓库内可容纳数千颗标签同时在线。

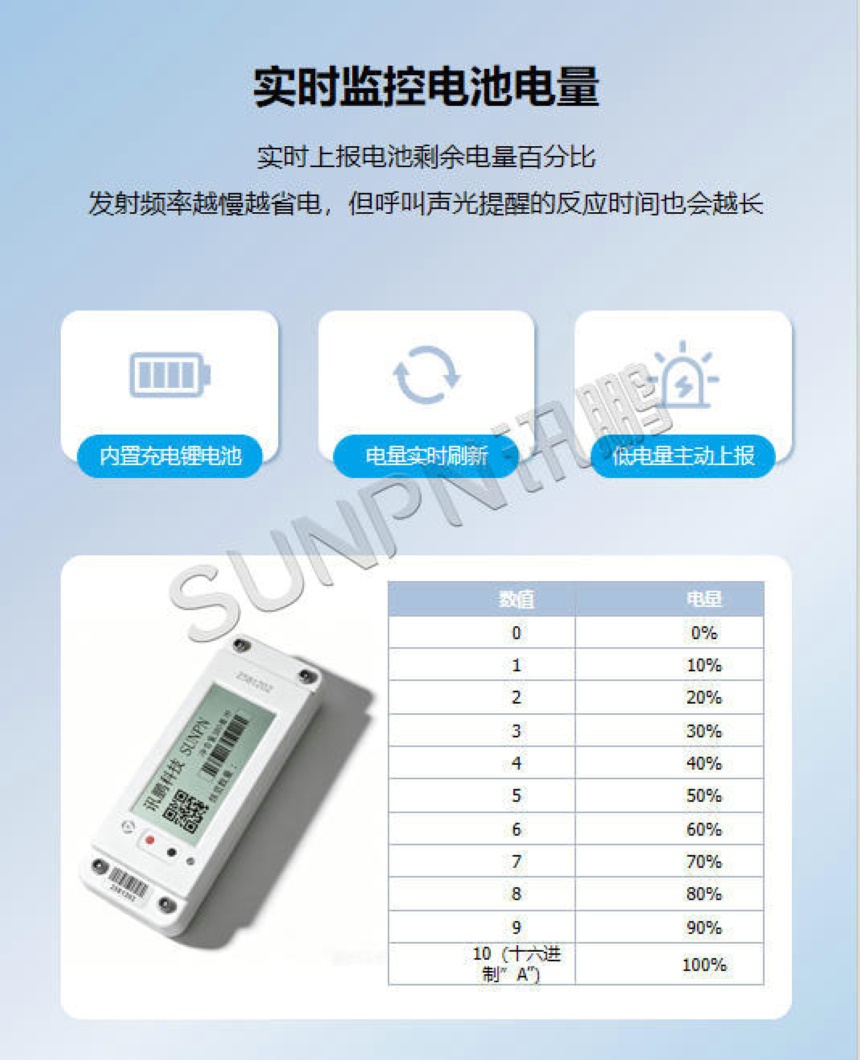

5、实时电量监控——远程掌握运维状态

（1）标签会按设定频率自动向网关和上位系统上报剩余电量百分比，电量数据写入数据库后即可在管理后台实时查看，运维人员一眼就能判断哪些标签需要补电。

（2）系统内置低电量主动上报机制：当电量跌破阈值时，标签会自动推送告警信息到后台，让"先发现、再处理"取代了传统的"先断电、再报修"。

（3）需要特别提醒的是：发射频率越慢越省电，但呼叫声光提醒的反应时间也会相应变长。可在系统侧按仓库节奏灵活调整上报与响应间隔，在省电与响应速度之间取得平衡。

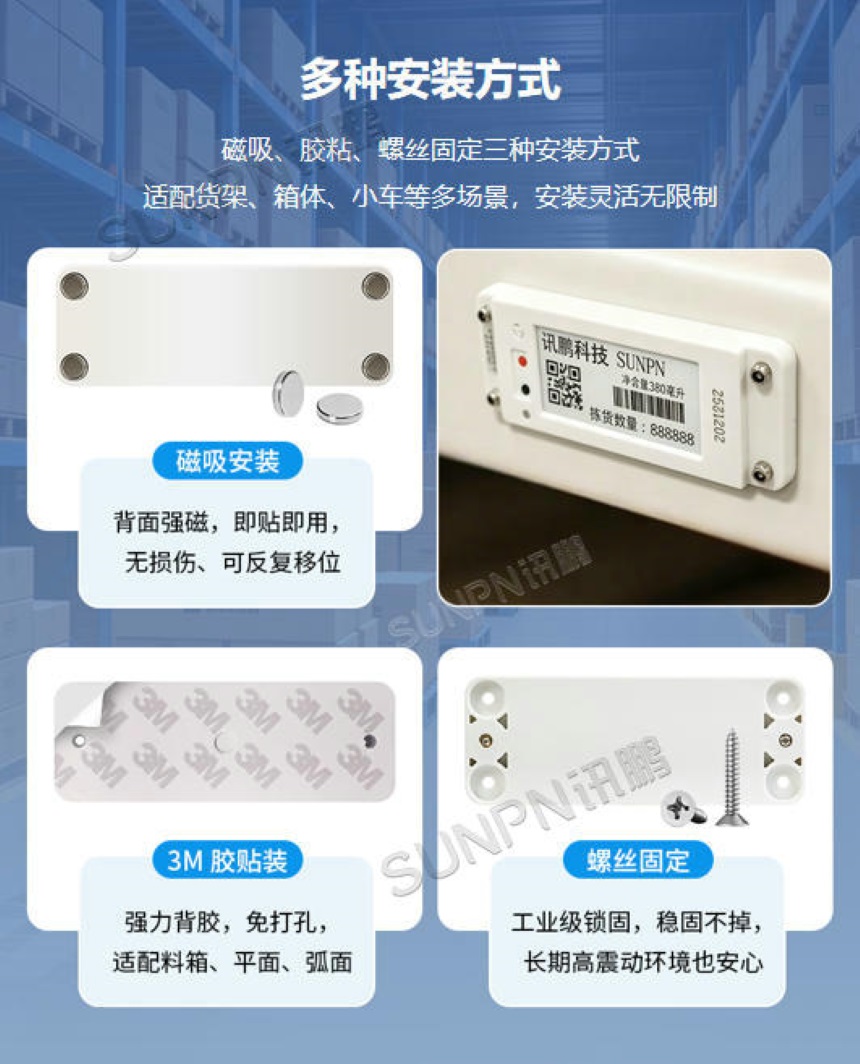

6、多种安装方式——货架、料箱、小车随意贴

（1）机身预留四处直径10毫米的磁铁安装孔，配合四颗强磁吸盘，可直接吸附在金属货架、料架、横梁上，即贴即用。磁吸方案无损伤、可反复拆装，特别适合频繁调整库位的场景。

（2）机身背面亦支持3M强力背胶粘贴，免打孔、免布线，适配料箱、平面、弧面，对木质、塑料、不锈钢、彩钢板等基材均有不错的附着力。

（3）机身边角预留工业级螺丝固定孔，可使用不锈钢自攻螺丝长期锁固，稳固不掉，即便长期处于叉车穿梭、AGV往来等高震动环境也能安心使用。

（4）三种安装方式可根据货架结构与作业动线灵活组合：金属货架用磁吸、塑料周转箱用3M胶、需要防拆的高价值料架用螺丝，一颗标签适配多种现场。

三、产品结构与设计细节

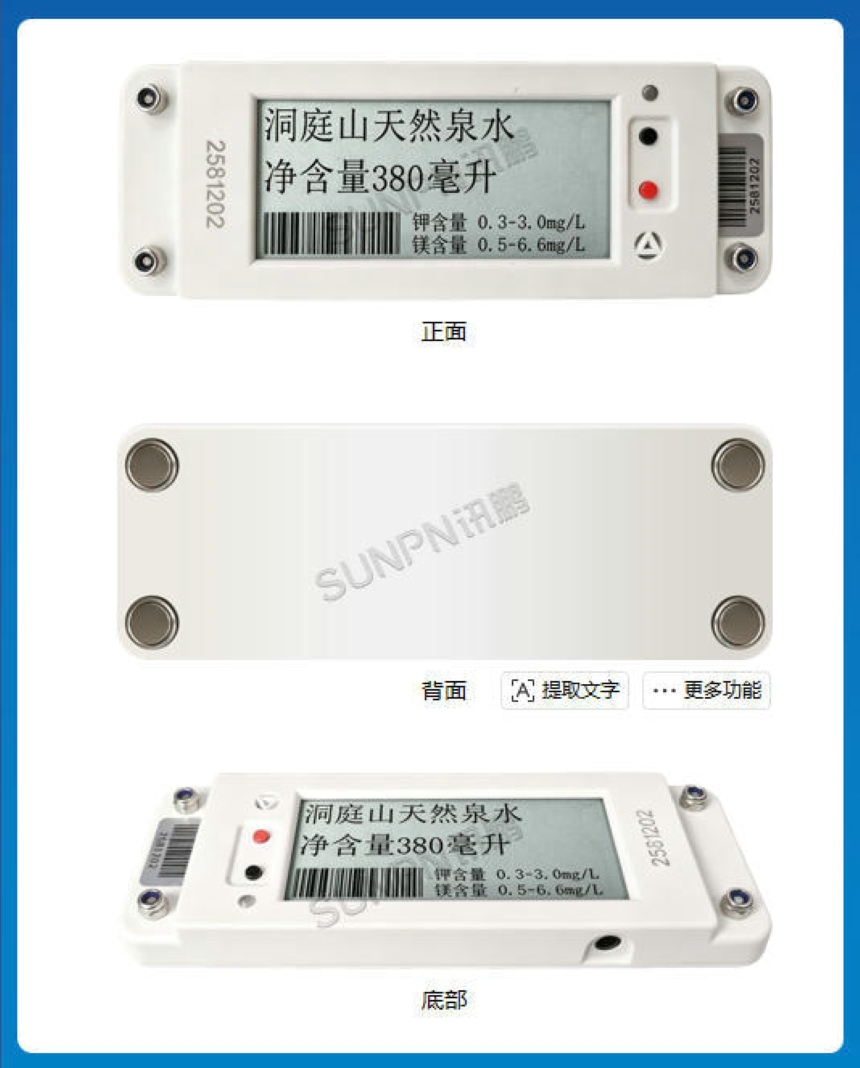

1、三视图：正面、背面、底部一览

（1）正面：屏占比极高的2.9寸墨水屏居中显示，左右两侧分别为功能键与三色LED指示灯，外壳采用浅灰白抗冲击材料，整体造型偏修长，与货架横梁比例协调。

（2）背面：四处磁铁安装孔对称分布，3M背胶贴装位置预留平整，整机厚度不到1.5厘米，对货架深度几乎不产生影响。

（3）底部：DC3.5充电口与镭雕标签ID集中布置。ID编号采用激光镭雕工艺，与机身内ID一一对应，便于批量入库、建档与售后追溯。

2、八大功能部件详解

（1）2.9寸电子墨水屏：显示文字、条码、二维码、LOGO与业务字段。

（2）85dB蜂鸣器：穿透工业噪声的寻物提示音。

（3）三色LED指示灯：红、绿、黄三色状态显示。

（4）电源与功能按键：一颗物理按键，可触发配对、上报与本地测试。

（5）DC3.5充电口：搭配通用DC3.5充电线即可补电，对充电桩无强依赖。

（6）镭雕标签ID：机身唯一编号，方便批量化建档。

（7）螺丝安装孔：兼容工业级长期锁固方案。

（8）磁铁安装孔：支持磁吸快装，秒级拆装。

3、设计语言：耐用、易维护、可追溯

（1）整机面向仓储常见粉尘与短时淋水设计，外壳抗跌落、抗刮擦，长期使用不褪色、不变形。

（2）所有可更换部件均采用通用接口与通用螺丝，未来即便停产多年，现场运维依然能凭借通用工具完成更换与调试。

（3）镭雕ID与内置ID双绑定，杜绝"机身找不到、数据库对不上"的尴尬。

四、应用场景与行业覆盖

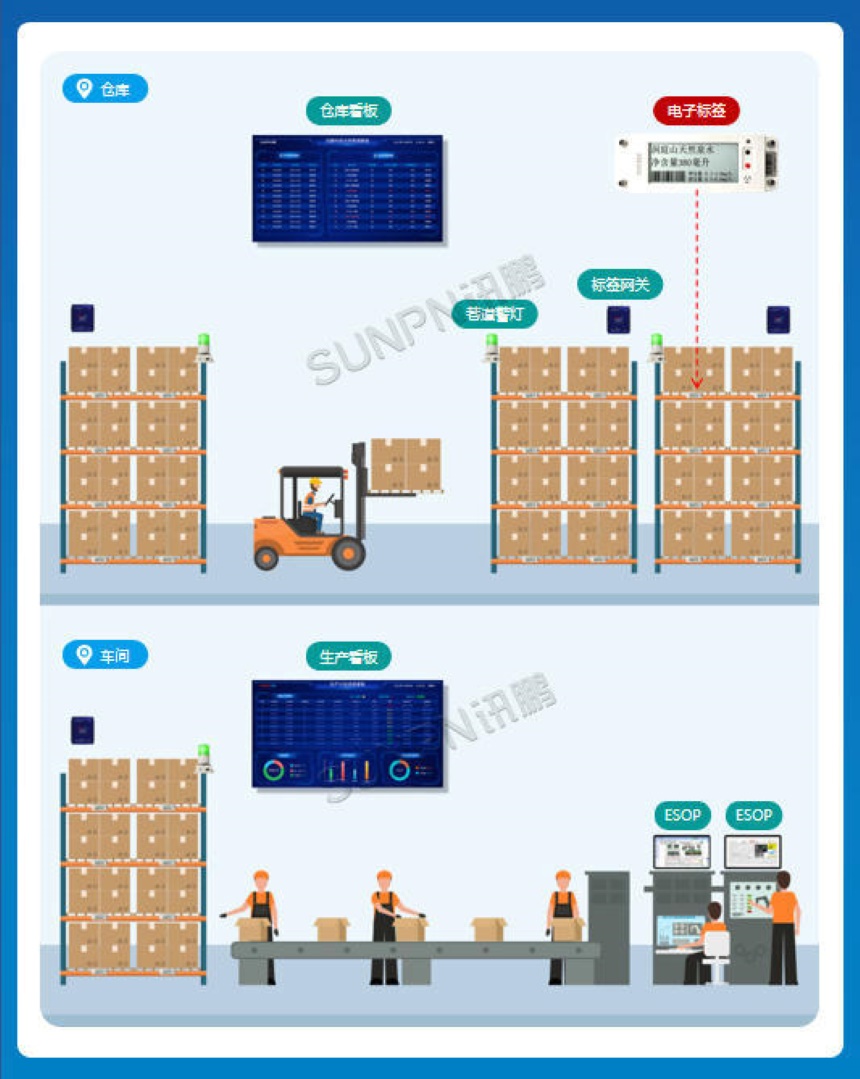

1、仓库拣选场景

（1）作业面板、屏显标签与巷道警灯三件套协同：当WMS推送订单，巷道警灯亮起、声光标签同步鸣响、仓库看板同步刷新进度，拣货员可沿着"灯光加颜色加提示音"三重信号快速走到目标料位。

（2）叉车在货架之间穿梭时，标签的提示音可以让司机不必下车就能确认物料；高架库高位拣货时，三色灯光帮助远距离确认库位。

（3）标签与上层WMS数据双向同步：拣完一格系统自动扣减、点亮下一格，无需人工扫描纸单。

2、车间生产场景

（1）生产看板、ESOP电子作业指导书与屏显标签形成"工位级信息流"：哪一道工序、哪一种物料、需要多少数量，全部实时呈现在工位旁的标签上。

（2）防错料场景：SOP要求装配A件，标签自动亮红灯并发出提示音；如果工人误拿B件，系统立即识别并声光报警。

（3）当工艺变更、批次切换时，标签内容可以由工程师在产线不停机的情况下远程下发，无需逐个人工换卡。

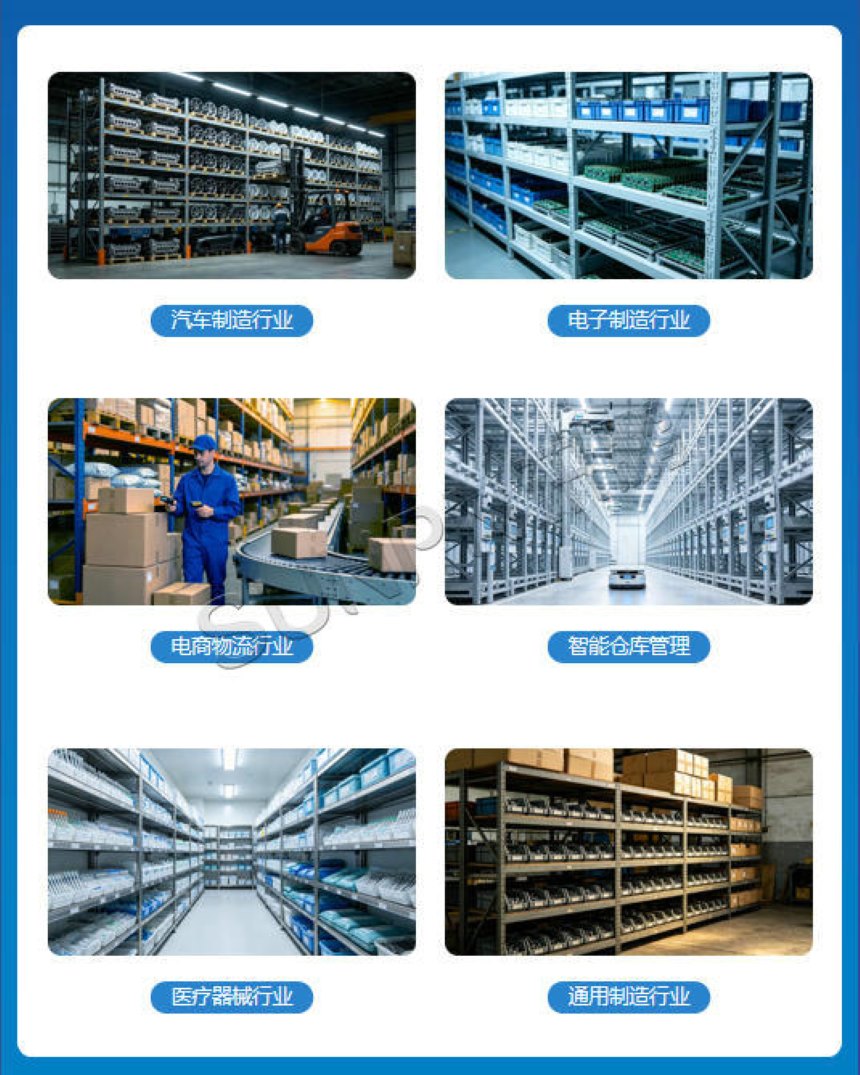

3、六大适用行业

（1）汽车制造行业：零部件齐套分拣、序列号管理。

（2）电子制造行业：SMT上料防错、元器件批次追溯。

（3）电商物流行业：爆款拣货、跨仓调拨、一件代发。

（4）智能仓库管理：高位立体库、AGV集群、无人仓。

（5）医疗器械行业：UDI编码、效期管理、GSP合规。

（6）通用制造行业：原材料、半成品、成品库的全链路可视。

五、组网与系统集成

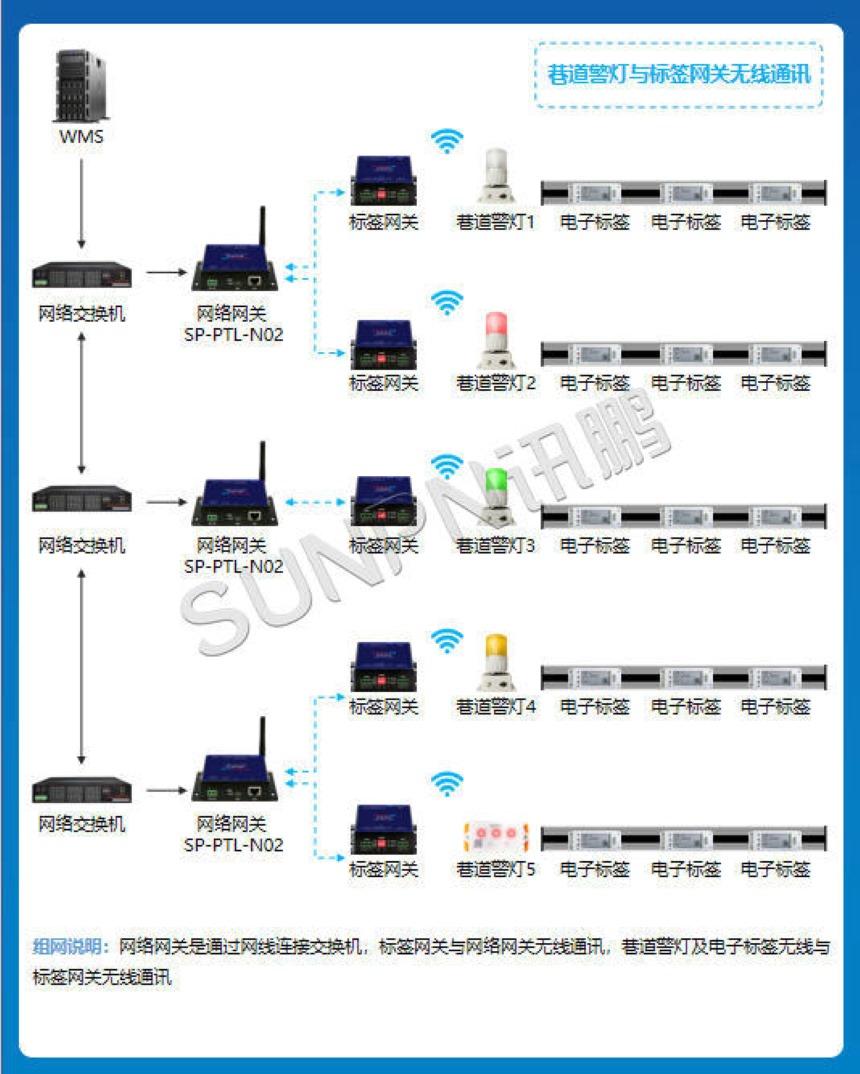

1、方案A：巷道警灯与标签网关无线通讯

（1）从WMS出发，经网络交换机进入网络网关SP-PTL-N02，再下行至多个标签网关，每个标签网关再以星型拓扑挂载一组巷道警灯与若干电子标签。

（2）网络网关与交换机之间走标准网线；标签网关与网络网关、标签网关与巷道警灯及电子标签之间走2.4GHz无线。

（3）这一方案适合巷道多、标签分布密集的立体仓库，标签网关起到"二级中继"作用，单层货架部署一颗网关即可覆盖几十格工位。

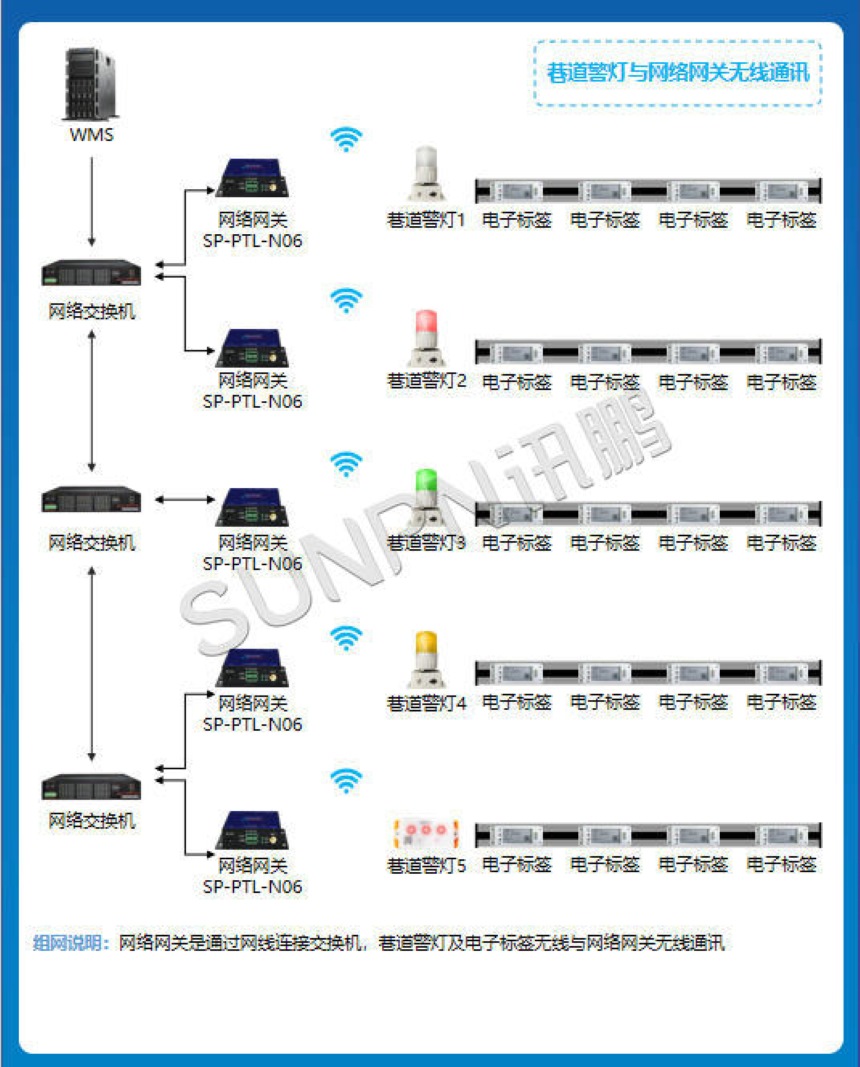

2、方案B：巷道警灯与网络网关无线通讯

（1）从WMS出发，经网络交换机直接接入网络网关SP-PTL-N06，由N06同时承担"通讯网关＋标签数据汇聚"的双重职责。

（2）N06以2.4GHz无线直连巷道警灯与电子标签，链路更短、组网更简洁。

（3）适合结构相对简单、货架规模中等的仓库，省去二级标签网关的成本与维护。

3、与ERP、MES、WMS的无缝对接

（1）通讯网关支持标准API与数据库直连，无需复杂定制开发即可对接SAP、用友、金蝶、Oracle等主流ERP，以及各类MES与WMS产品。

（2）数据走向是双向互通：上层系统的物料变更、库位调整、批次切换会即时下发到标签；标签侧的电量、状态、操作日志也会实时回传至系统。

（3）配合讯鹏提供的软硬件一体化支持，客户无需自研中间层，即可让屏显标签快速融入既有管理流程。

六、USB读卡器发卡操作流程

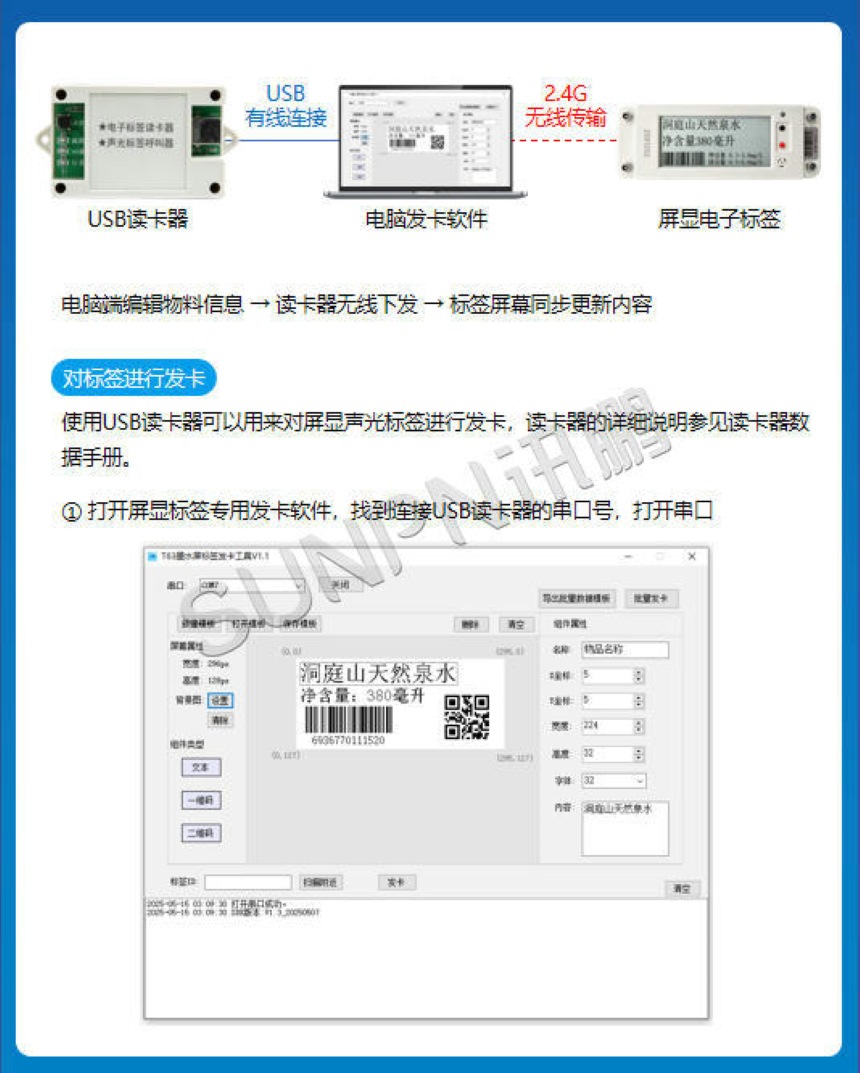

1、发卡硬件连接

（1）将USB读卡器通过附带的USB数据线连接到电脑，由电脑端的"屏显声光标签发卡工具V1.1"识别并打开对应的COM串口。

（2）发卡器与屏显电子标签之间通过2.4GHz无线通讯，电脑编辑好的内容可以在一到三秒内推送至标签屏幕并同步显示。

（3）整个流程可以概括为：电脑端编辑物料信息，读卡器无线下发，标签屏幕同步更新内容。

2、发卡软件六步操作

（1）第一步，打开软件与串口。运行"屏显条码发卡工具V1.1"，在串口下拉中选择USB读卡器对应的COM端口，点击"打开串口"。

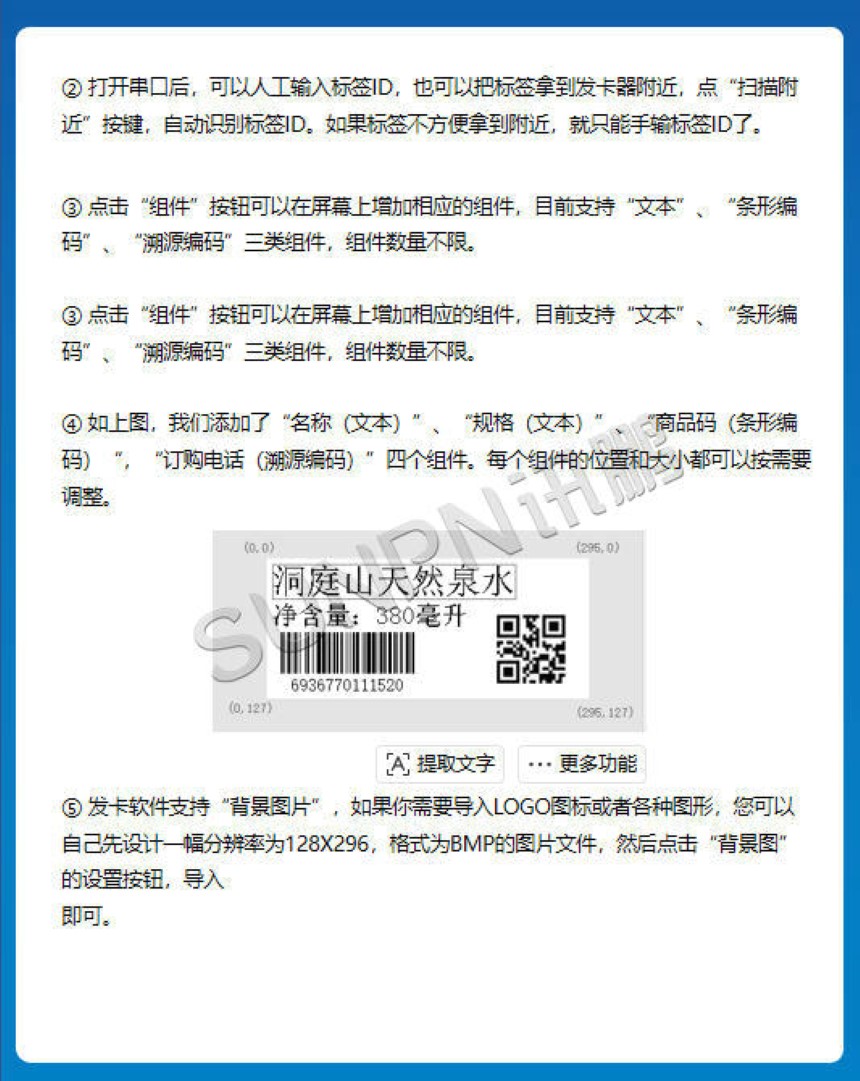

（2）第二步，写入或扫描标签ID。可以人工输入标签ID，也可以把标签拿到读卡器附近，点击"扫描附近"按钮自动识别。

（3）第三步，添加基础显示组件。点击"组件"按钮添加组件，目前支持"文本"、"条形编码"、"溯源码"三类组件，组件数量不限。

（4）第四步，自定义内容与布局。根据实际业务需求添加"名称"、"规格"、"商品码"、"订购电话"等组件，每个组件的位置和大小都可自由调整。

（5）第五步，导入LOGO或背景图片。如需在标签上加入LOGO图标或商标图形，可提前准备128乘296像素、BMP格式的图片文件，点击"背景图片"按钮即可导入。

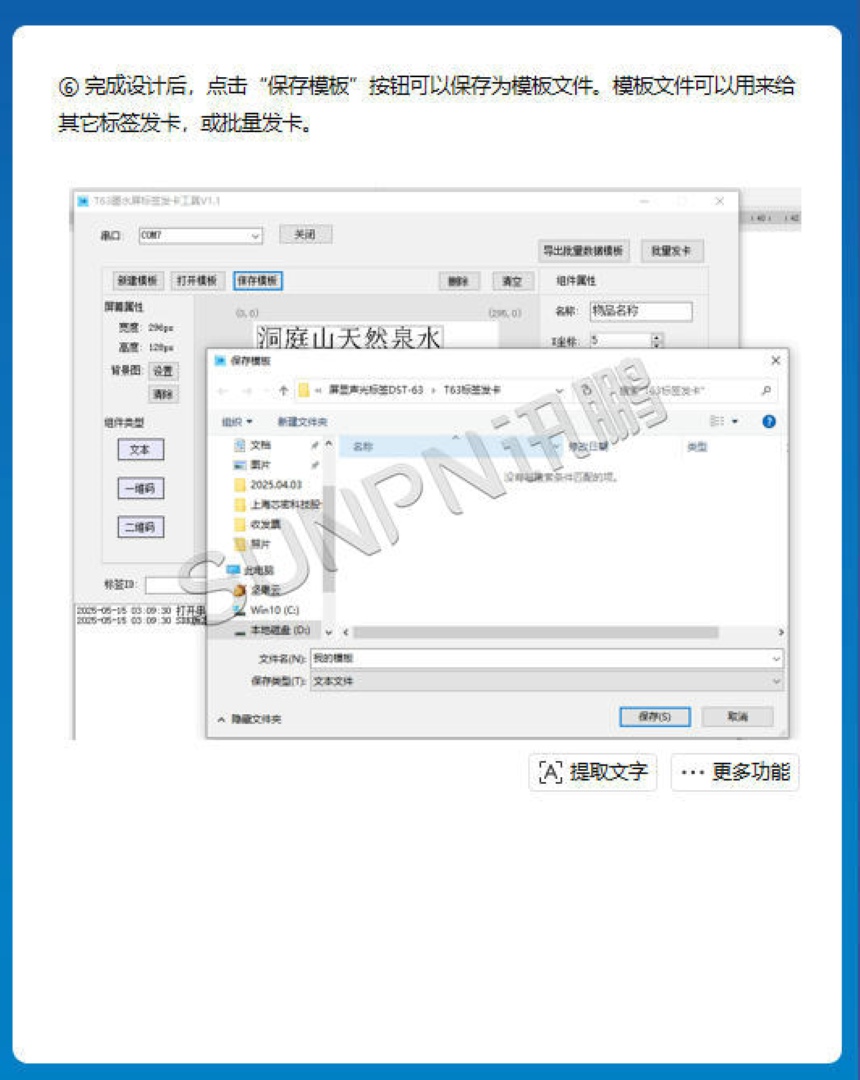

（6）第六步，保存模板与批量发卡。完成设计后点击"保存模板"按钮，可将当前模板保存为文件，用于给其他同型号标签发卡，或一次性批量下发。

通过以上六个步骤，即可完成从"内容设计、模板保存、单颗发卡到批量复制"的全流程闭环，几乎不依赖现场IT人员介入。

从纸质标签的反复打印、人工核验，到SP-PTL-63的声光联动、无线下发，这场“最后一米”的信息革命，正在重塑仓储与车间的作业逻辑。它不再只是一颗被动显示的电子价签，而是一个能主动发声、发光、反馈状态的物资数字工牌。当叉车司机循着灯光与蜂鸣声精准定位料格，当夜班拣货员不再靠吼叫确认订单，当系统远程一键变更千颗标签内容——那些曾被视为“理所当然”的低效与混乱，终于被技术彻底终结。这不仅是工具的升级，更是管理思维的跃迁：用数字化的确定性，对抗传统作业的随机性。未来，当更多仓库与产线接入这张无声的“声光网络”，我们将真正迎来一个“货找人、灯指路、数通心”的智能现场。
