防静电监控系统

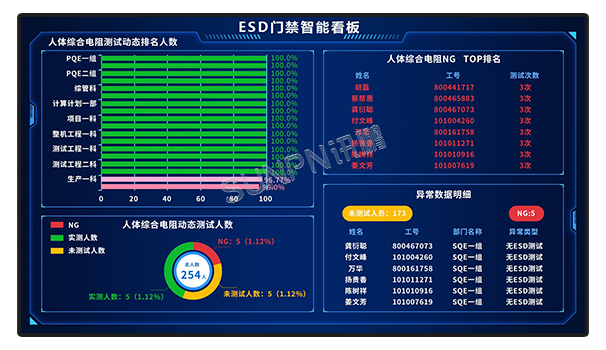

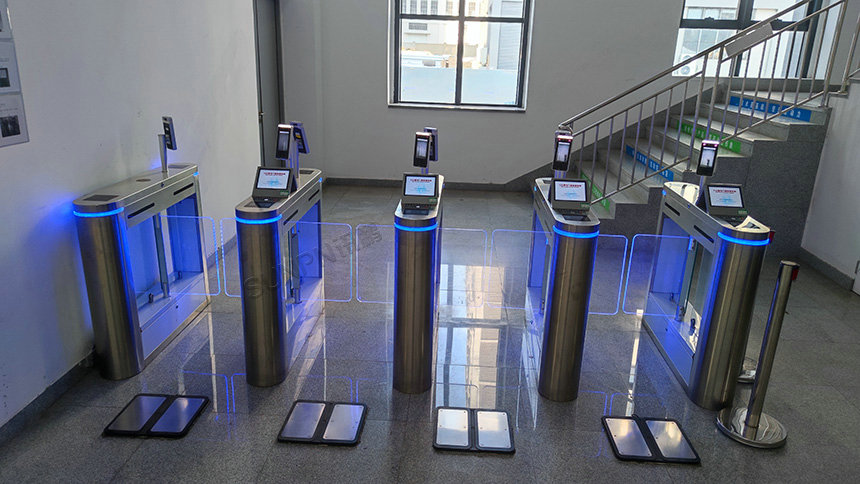

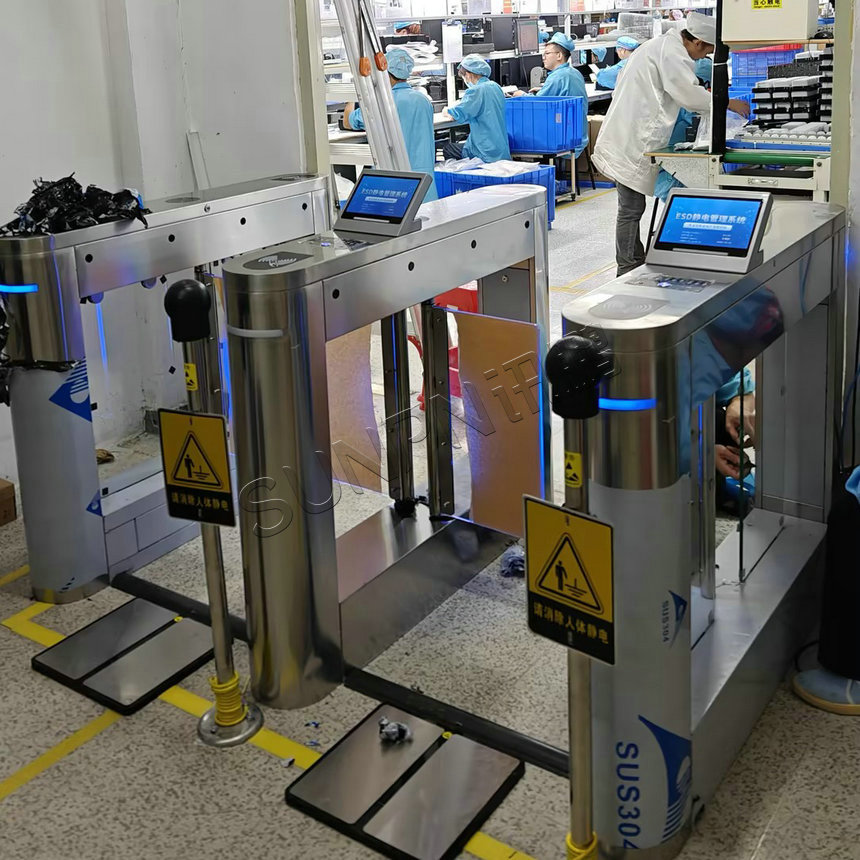

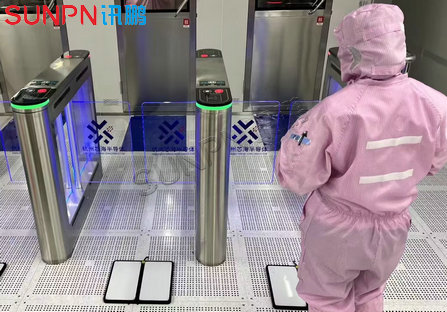

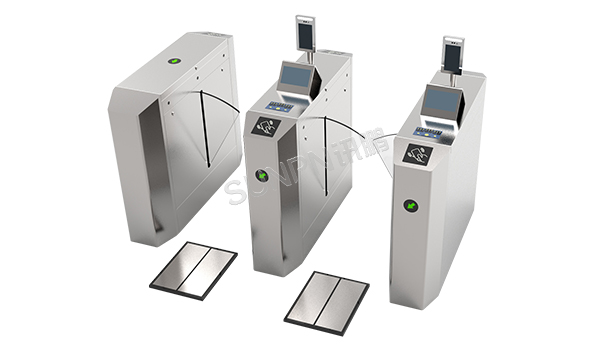

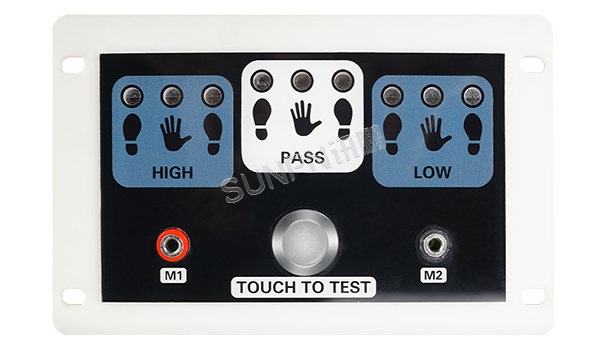

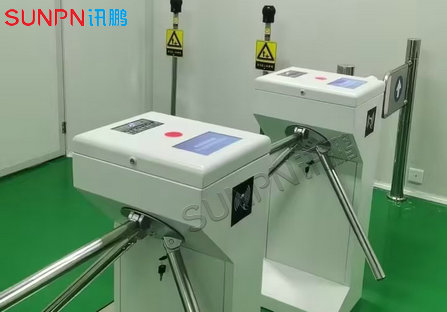

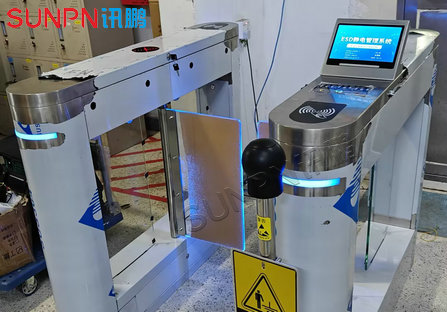

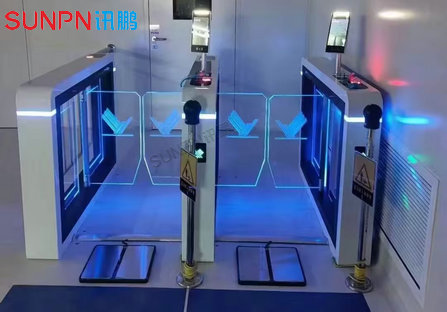

随着近年来电子企业对ESD的危害的深入认识,主流电子工厂普遍在静电敏感工位采取了防静电措施,并引入了腕带接地电阻测试仪等点检设备,有的还和门禁组成防静电门禁系统。这些手段能够在一定程度上保证防静电腕带等防护措施的有效性,但是却不能在作业过程当中对防静电措施的有效性进行及时地、动态地检查,也不能在措施失效时及时给出提示。另外,电子企业的生产线具有工位多、场地大、分布广的特点,所以通过网络把“集线控制器”、“接地监控器”、“腕带”、“数据转换器”、“计算机”等设备连接起来,组成一个完整的静电监控网络系统,在系统软件的控制下,实现真正意义上的实时监控、数据储存、以及动态显示等功能,就可以解决长期以来工厂里对静电监控和数据采集记录等难的问题。

立即咨询
视频介绍

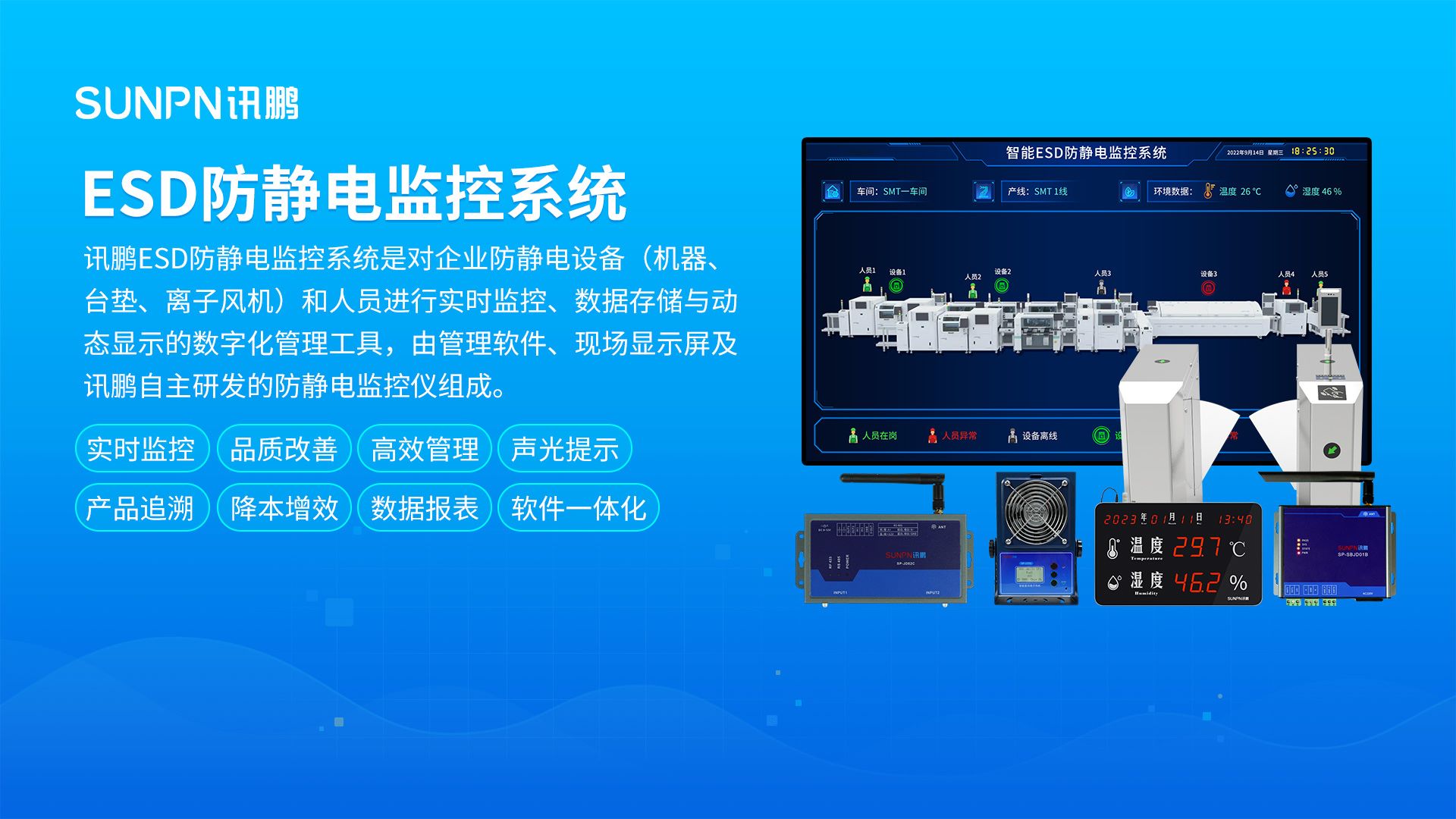

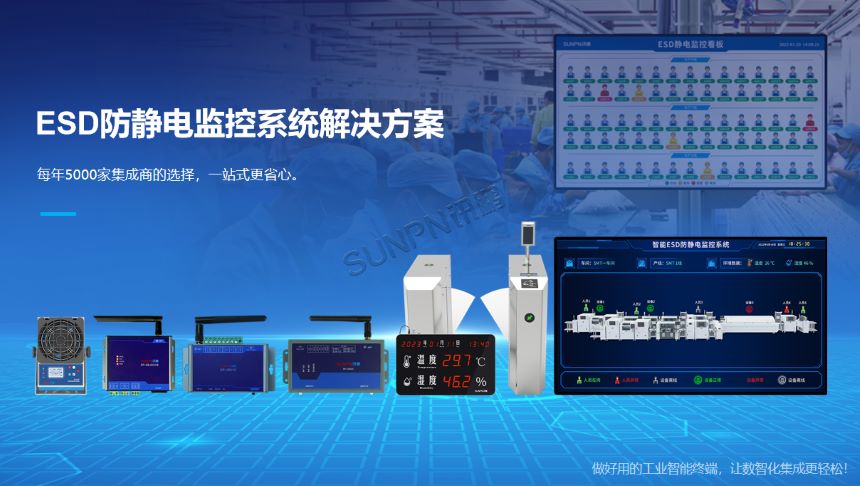

ESD防静电监控系统

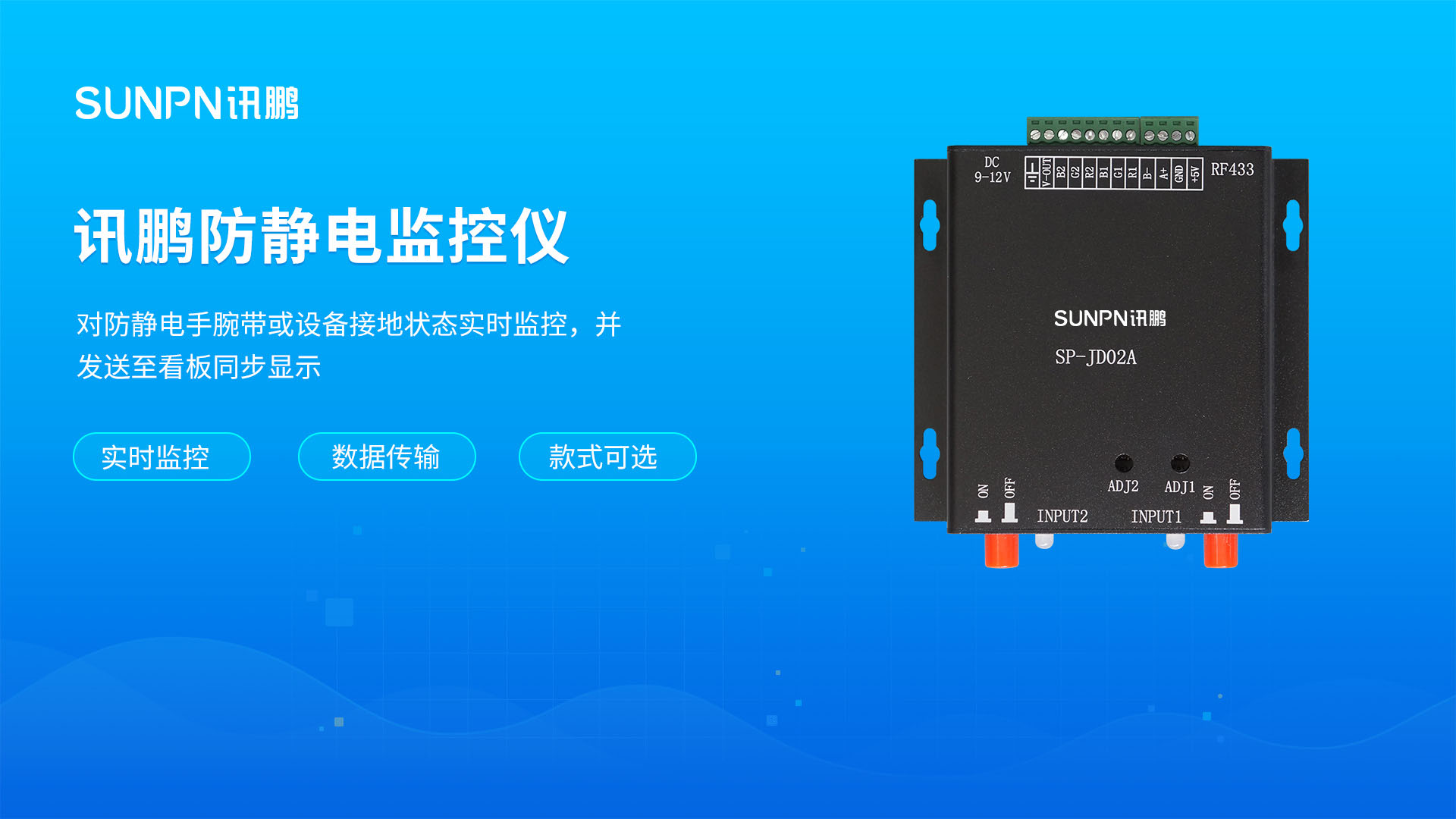

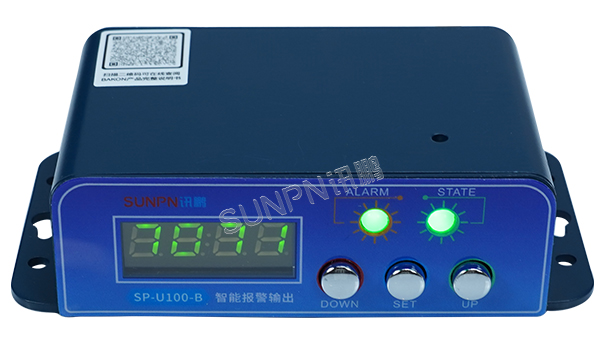

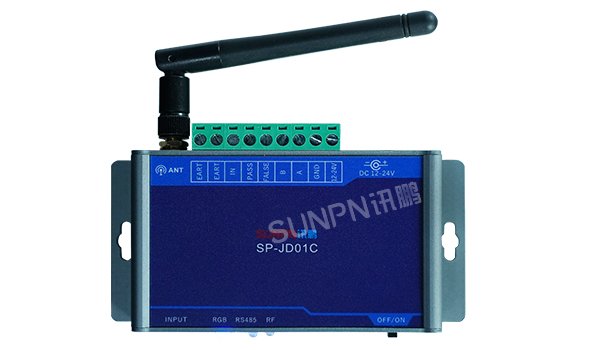

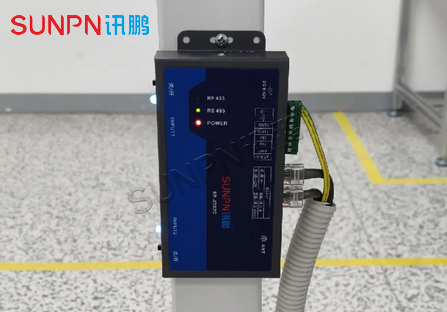

防静电监测仪

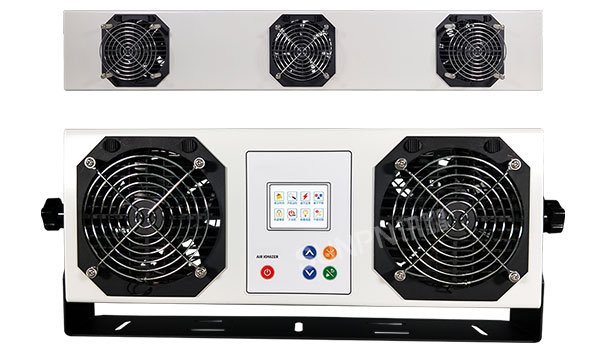

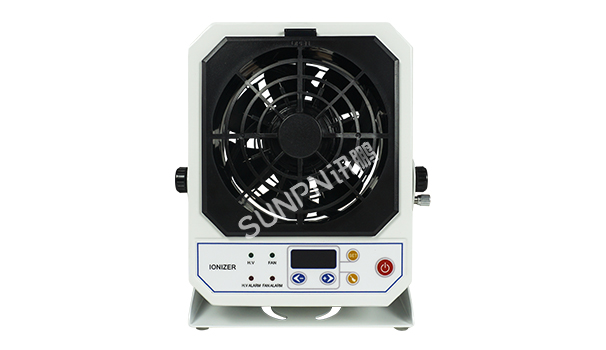

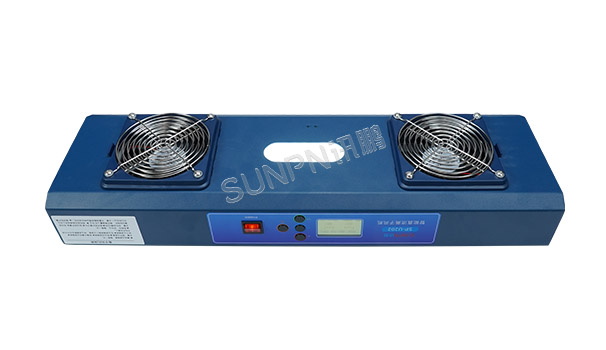

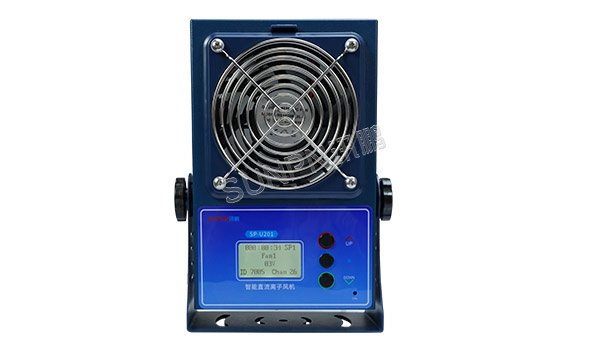

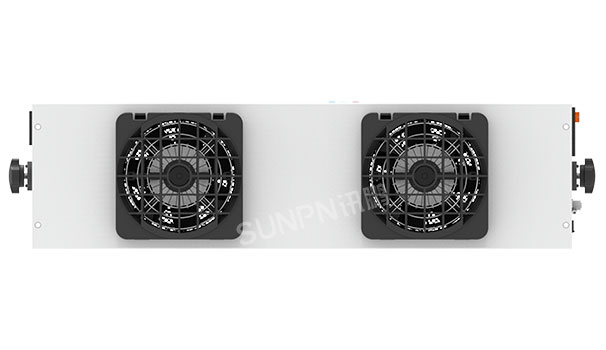

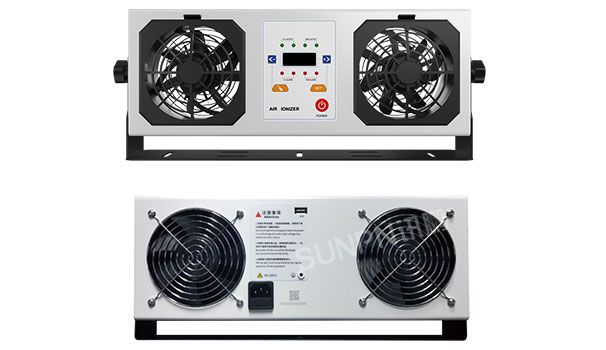

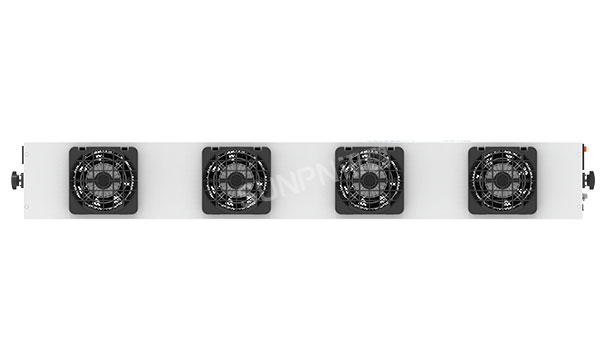

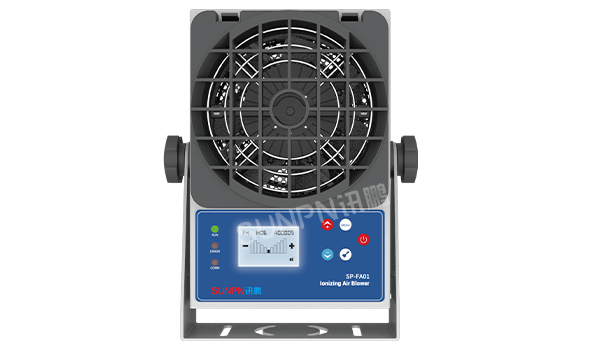

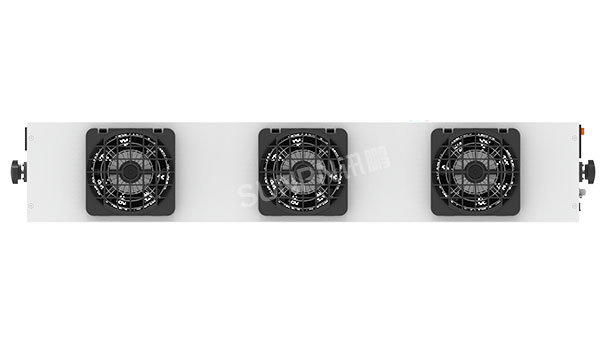

离子风机
核心优势
  • 实时监控
    可视化管理,无需人工点检,达到全自动智能测量、预警、实时提示接地不良的监测点所在。
  • 声光报警
    现场LED显示屏实时监控报警,工位除监测仪设备自带的蜂鸣器报警外,也可扩展LED警灯。
  • 高效管理
    能让管理者或使用员工第一时间发现接地不良的位置,达到准确、快速的解决问题,自动产生完整数据结果和报表,防止人为错误。
  • 品质改善
    保持防静电设备和生产设备防静电系统的正常运行,有效控制因静电造成的产品品质问题,降低企业的生产成本,同时保障操作员的人身安全。
  • 产品追溯
    完整的事件记录,当产品因ESD造成的不良,可通过查询相关产线的数据记录,查找出ESD事故的问题节点与原因记录。
  • 提高企业管理
    便于在线监控、统计、处理,确保静电防护安全有效。
  • 多工位监测
  • 数据储存
  • 动态显示
  • 产线管理
  • 设备管理
  • 历史记录查询
  • 异常信息播报
  • 用户权限管控
系统架构

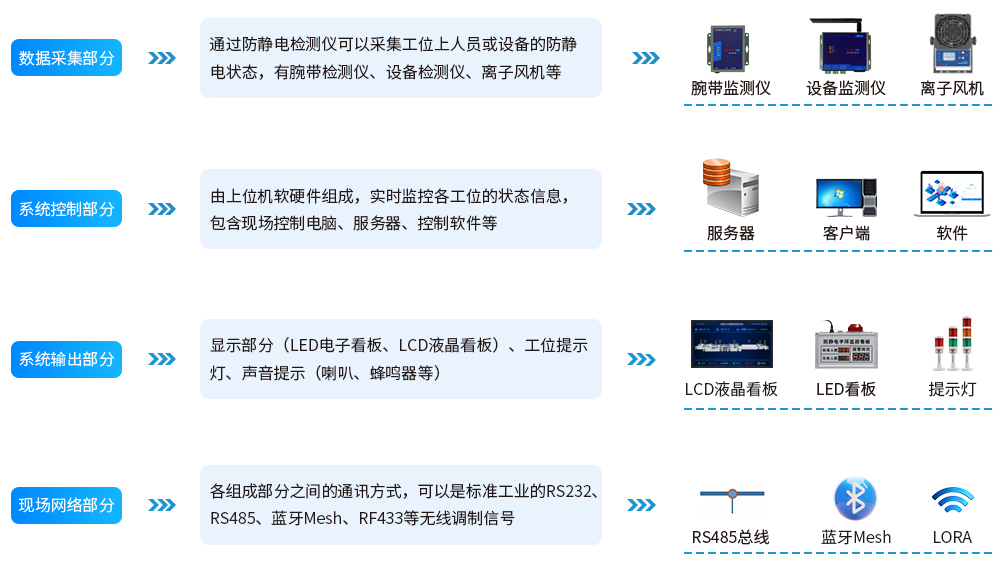

防静电监控系统组成

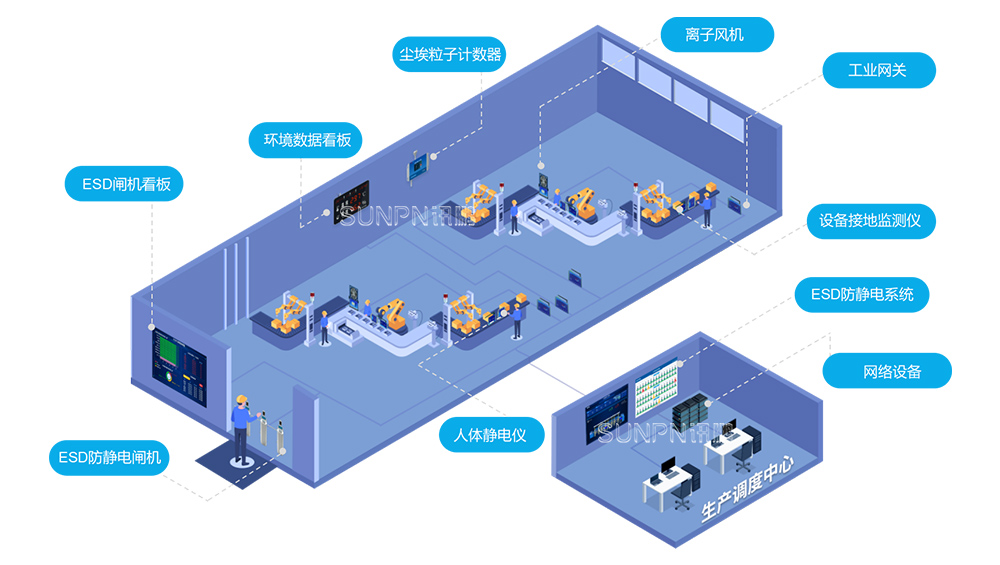

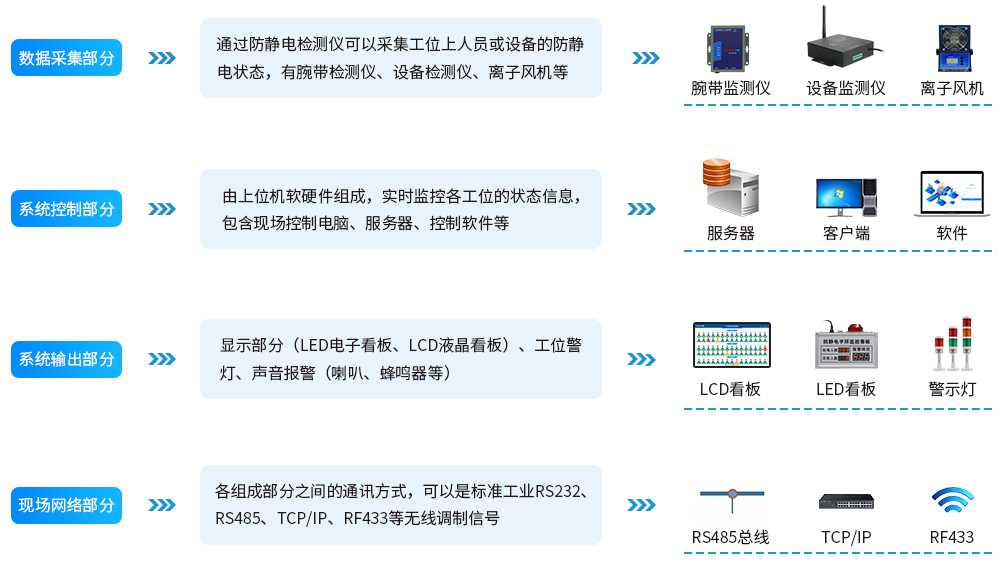

系统组成


讯鹏防静电监控系统的组成可分为数据采集、系统控制、系统输出和现场网络四个部分。

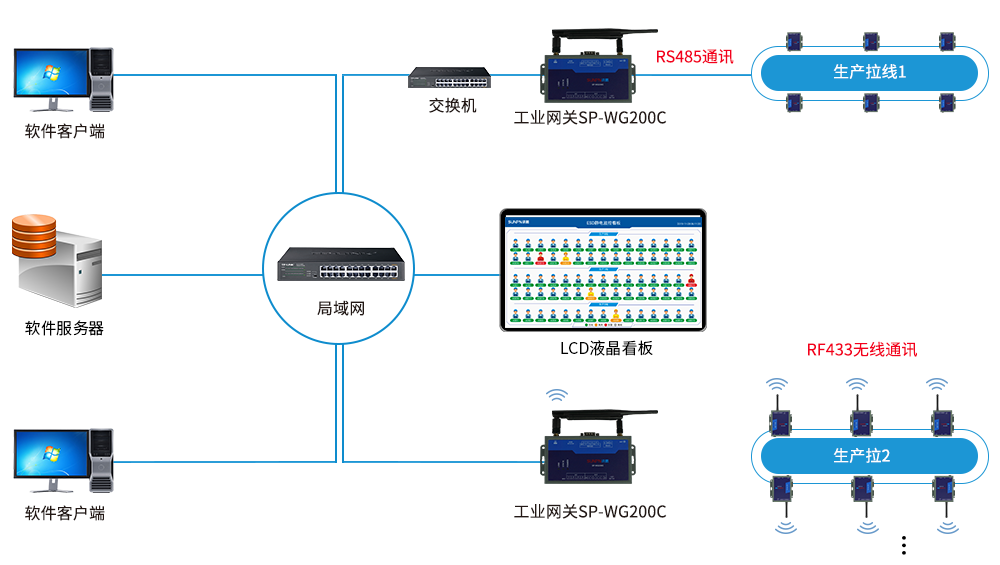

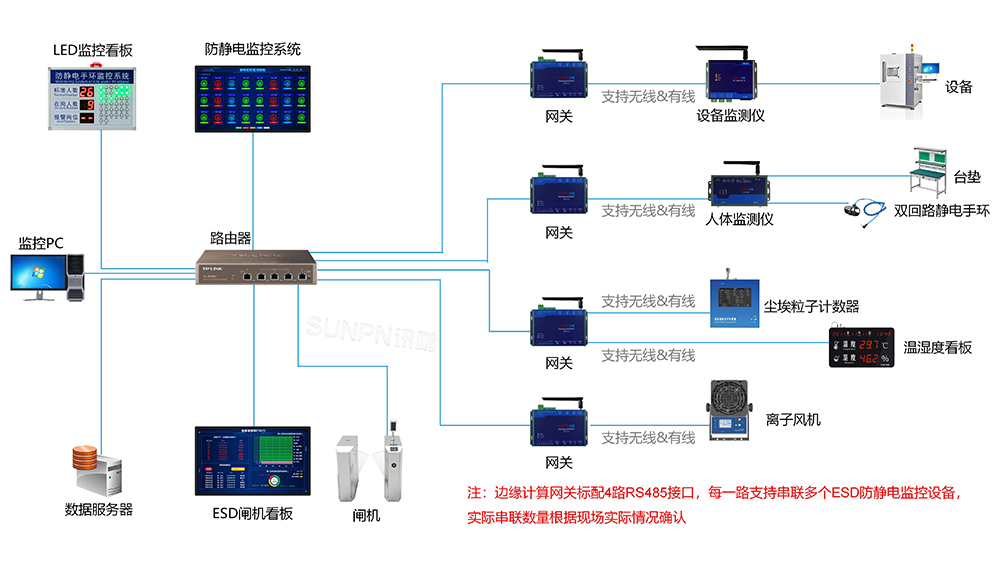

防静电监控系统组网方式
组网方式

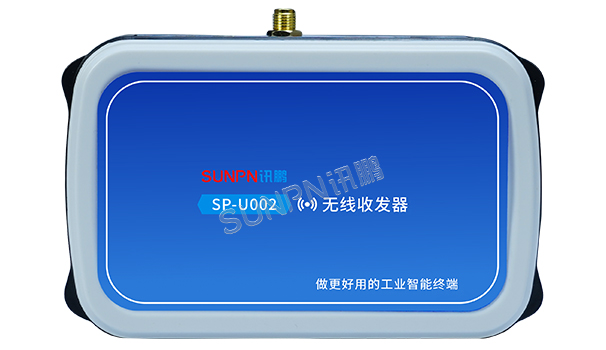

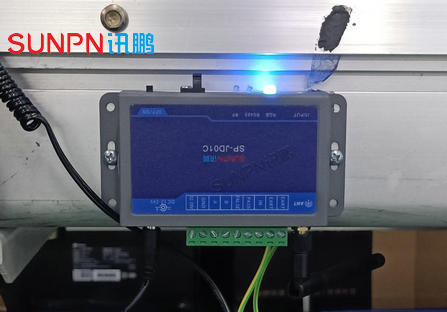

讯鹏ESD防静电监控系统是对企业的防静电设备(机器、台垫、离子风机)和人员进行实时监控、数据储存、以及动态显示的数字化管理工具。系统由管理软件、现场显示屏和讯鹏自主研发的防静电监控仪组成。通过防静电监控仪对防静电手腕带和生产设备的实时监控,由RS485有线或RF433无线把数据传输给管理软件存储、并实时发送至现场显示屏,让现场管理人员时刻精准了解现场的静电防护情况。解决长期以来工厂里对静电监控和数据采集记录困难的问题。

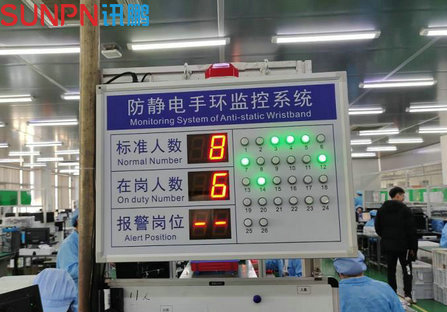

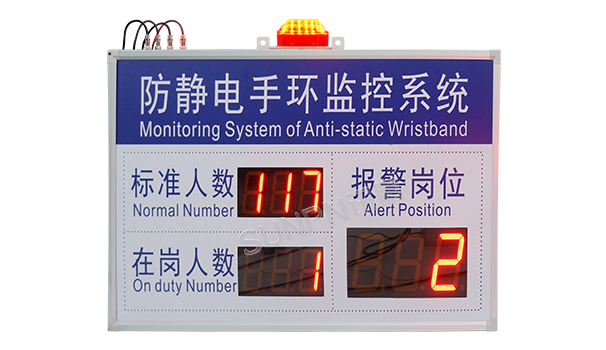

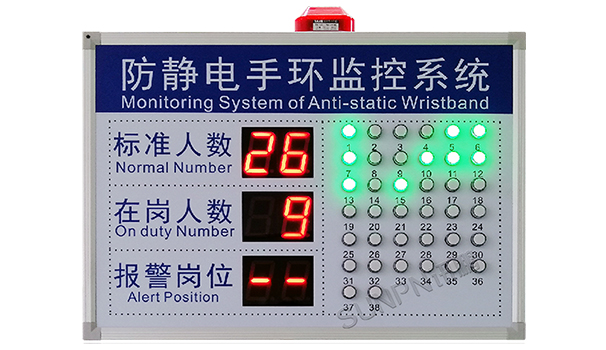

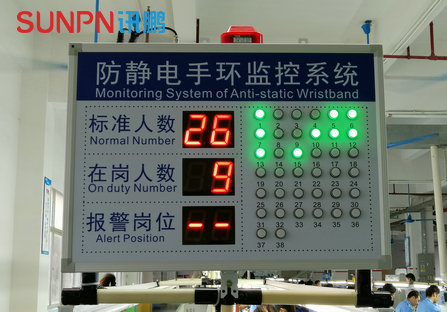

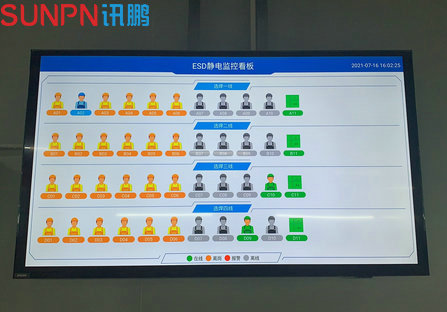

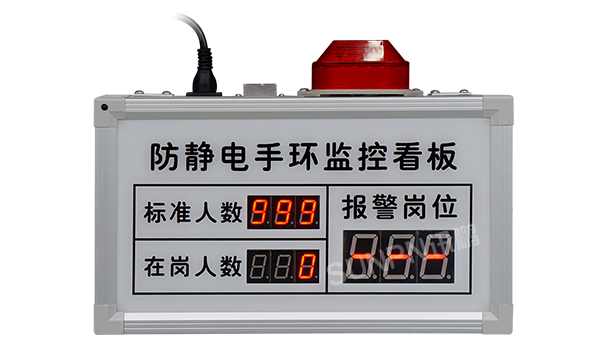

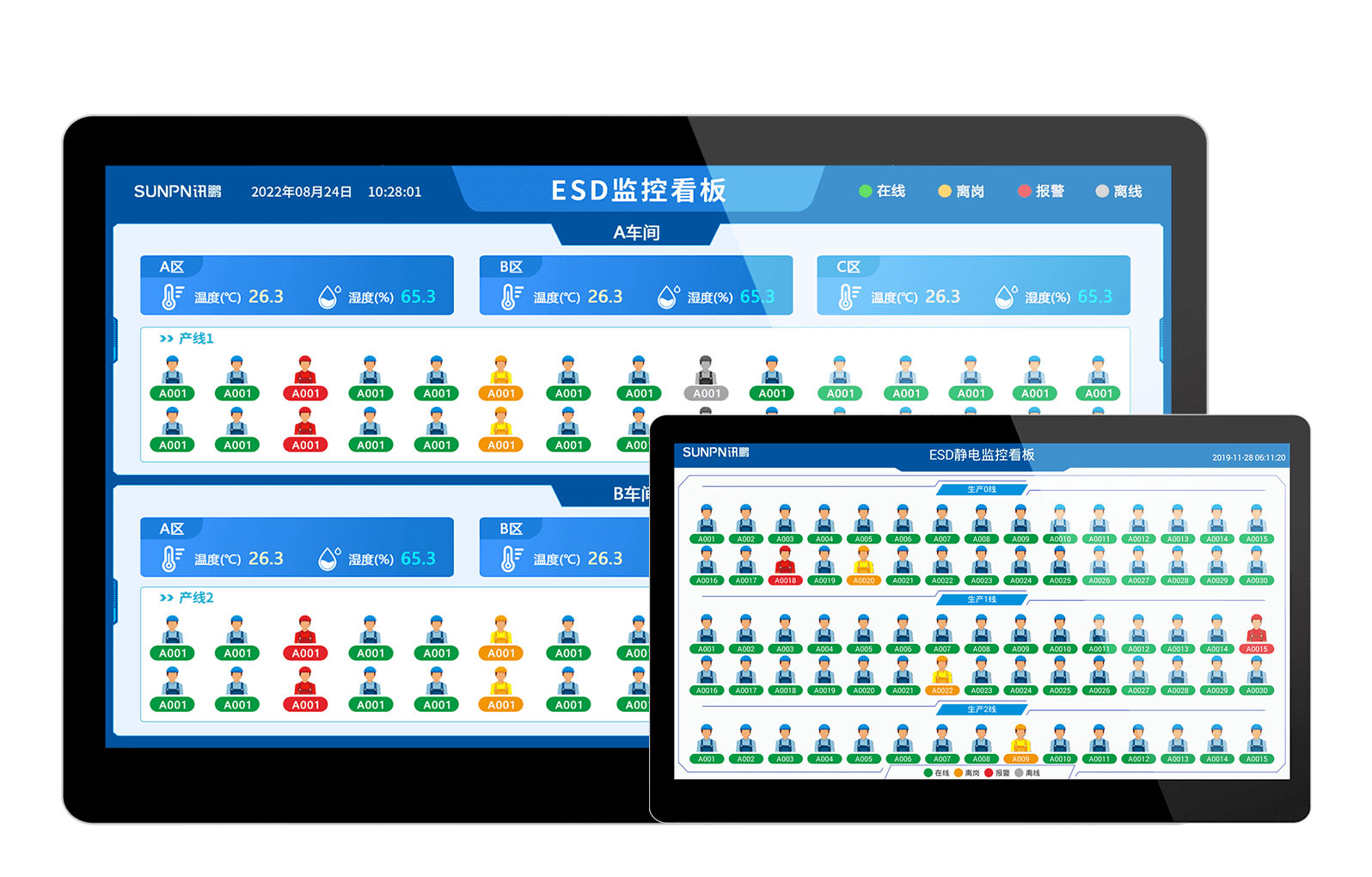

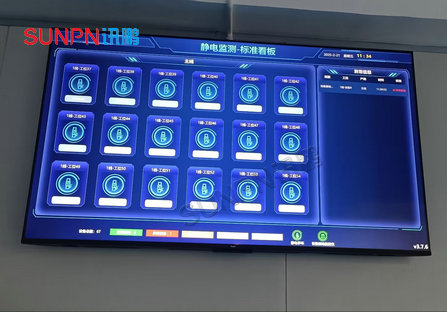

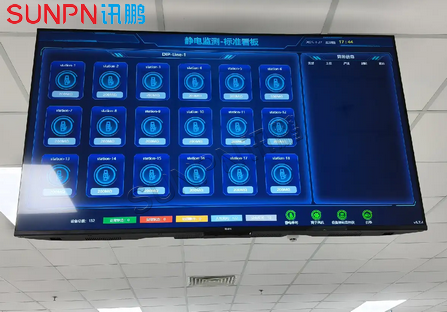

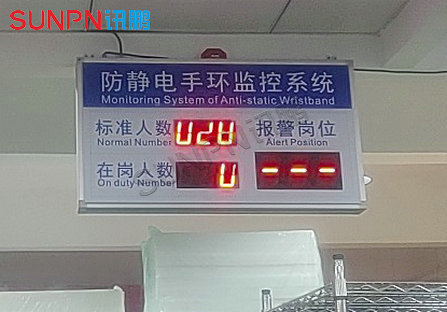

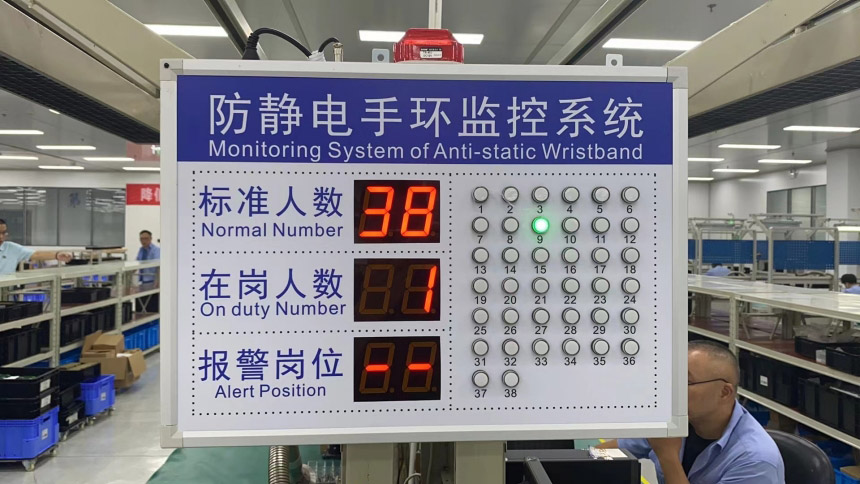

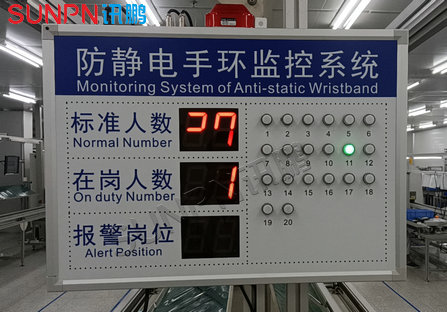

单机版防静电手腕带监控看板
单机版防静电手腕带监控看板

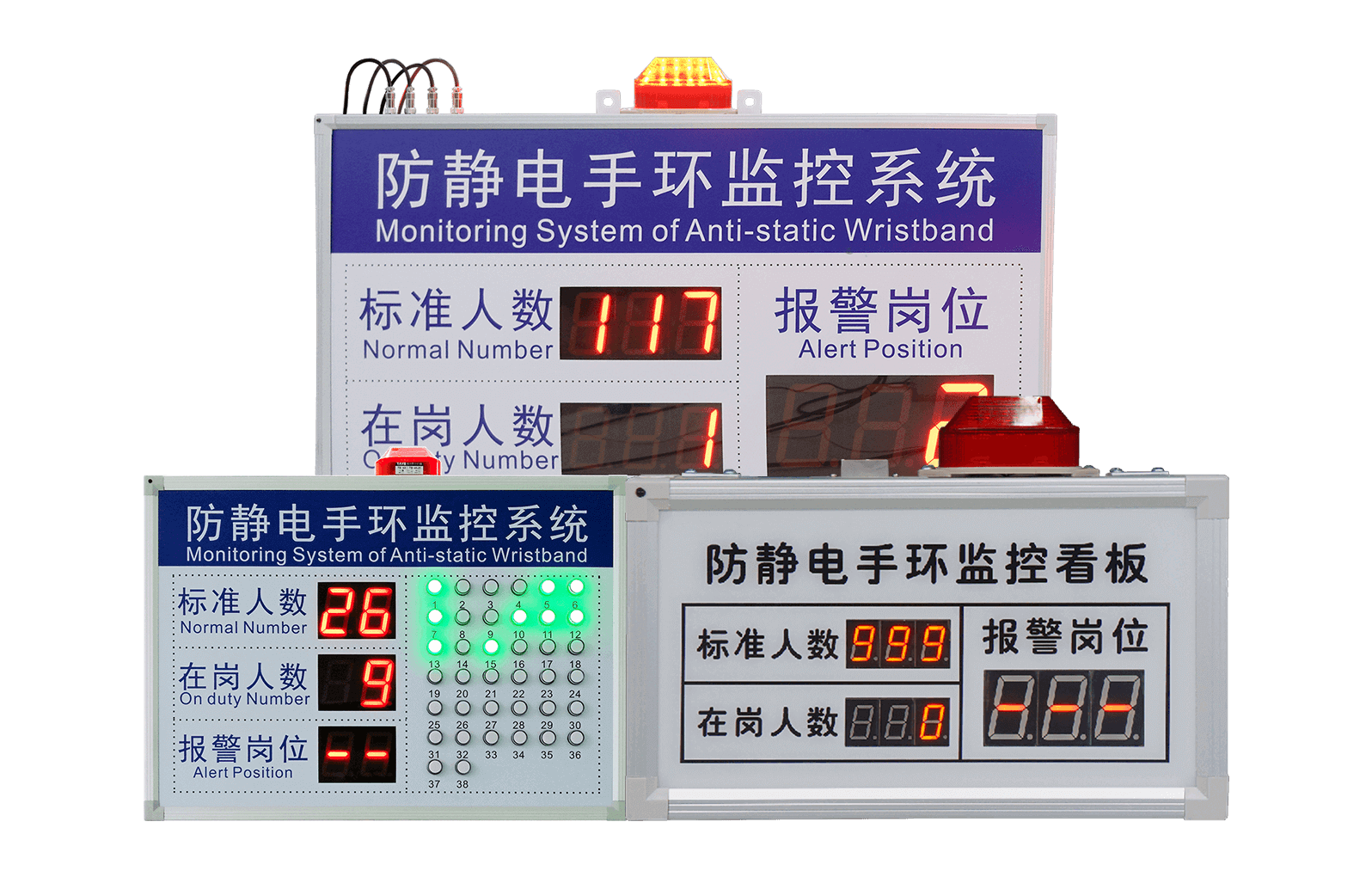

单机版防静电手腕带监控看板是最简单的一种防静电工具,他只由防静电手腕带监控显示看板组成。只作为单条产线数据采集的目视化管理。

分布式防静电监控系统
分布式防静电手腕带监控系统

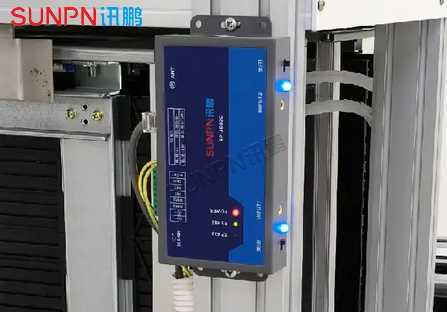

分布式防静电手腕带监控系统通过防静电手腕带监控仪对手腕带、防静电台垫等设备的监控,由RS485有线或RF433无线把数据传输给管理软件存储、并实时发送给现场显示屏,让现场管理人员时刻精准了解现场的静电防护情况。

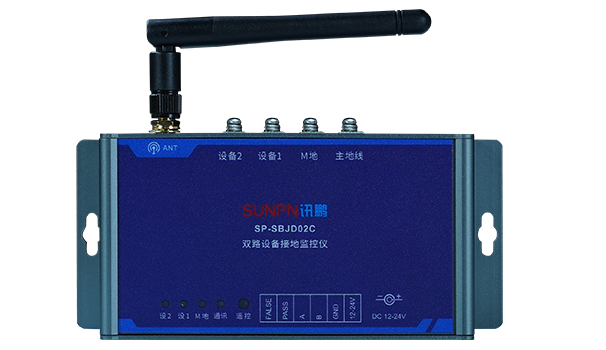

分布式防静电设备
分布式防静电设备监控系统


分布式防静电设备监控系统可同时通过RS485通讯接口将信息传给LED电子看板和企业管理系统。

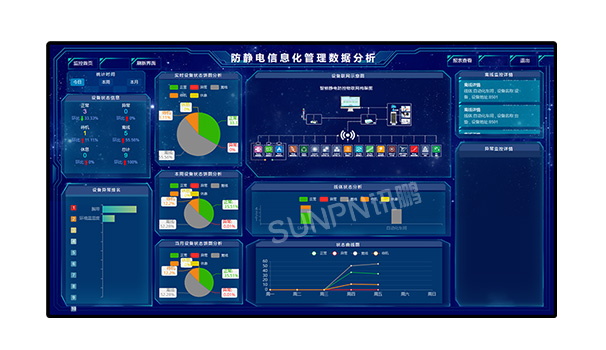

系统软件

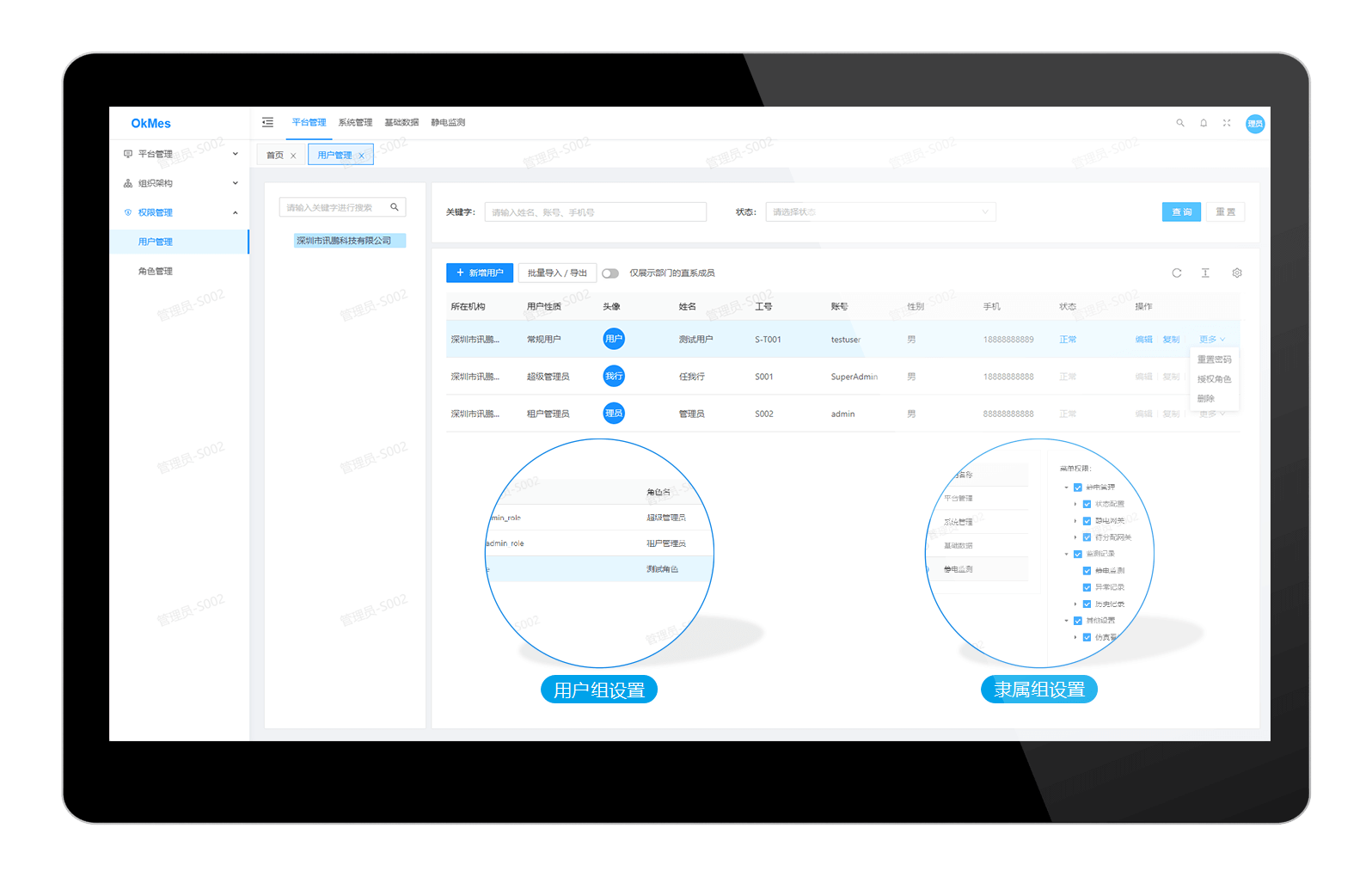

用户管理

用户设置、用户组设置、隶属组设置

  • 用户管理主要分为用户设置、用户组设置、隶属组设置三个部分,可以根据用户的相关信息设置。
展开
按需免费定制方案
防静电监控系统用户管理

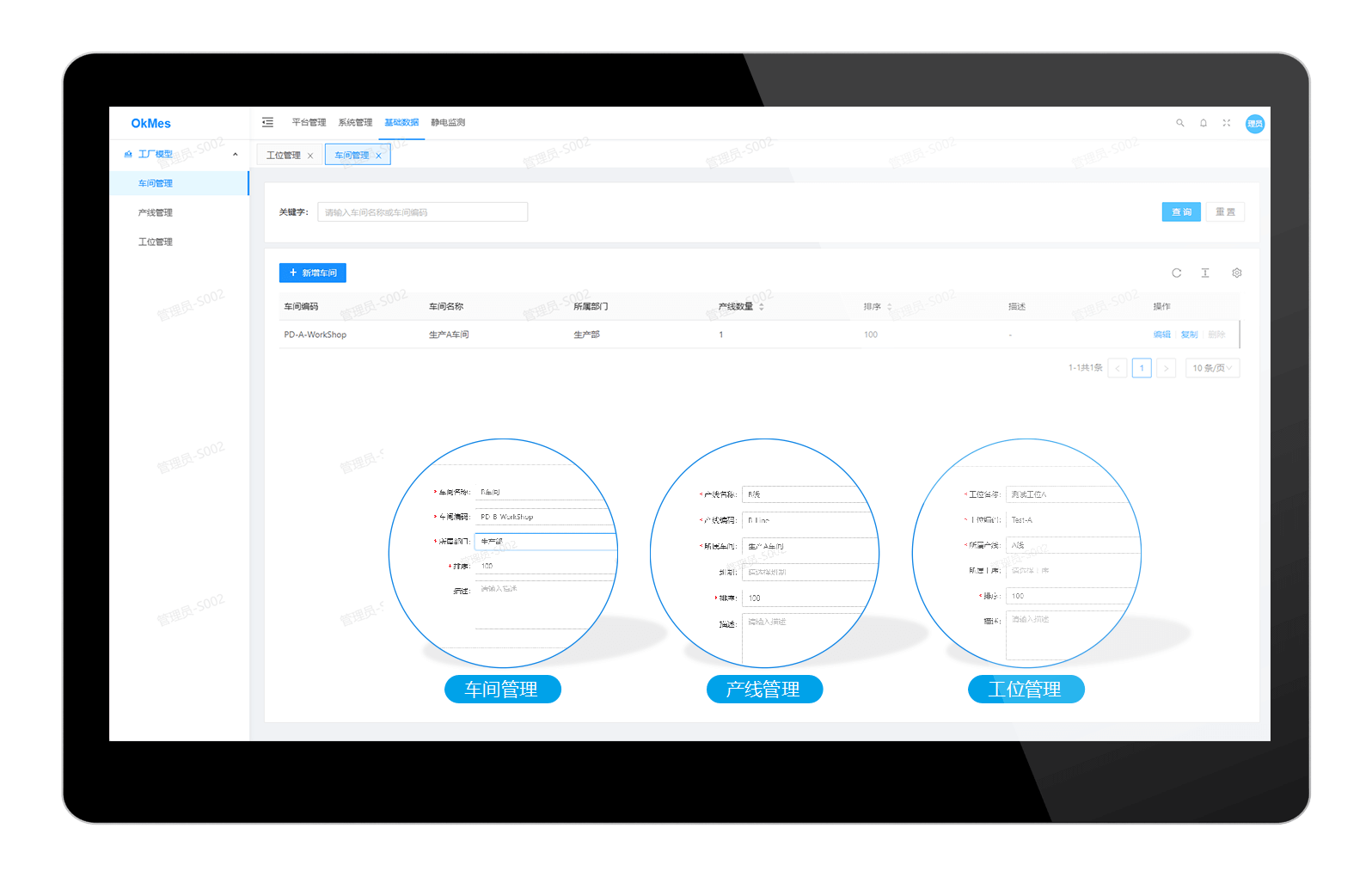

站点管理

车间设置、线别设置、站点设置

  • 站点管理主要分为车间设置、线别设置、站点设置三个部分,可以根据车间站点的相关信息设置。
展开
按需免费定制方案
防静电监控系统产线信息

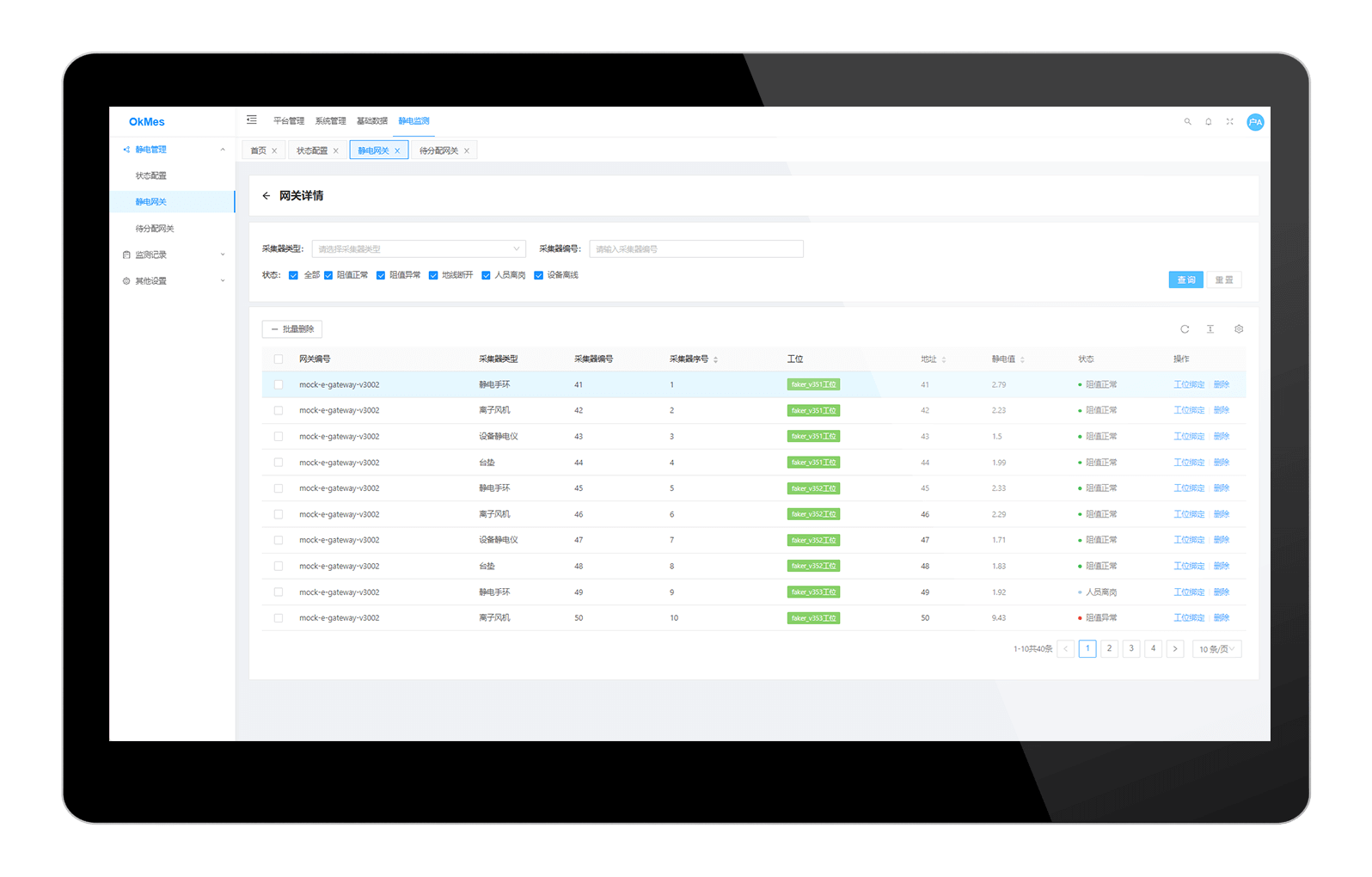

网关管理


  • 实时监控网关的状态,相关人员的离线、在线状态和时间,还有网关名称信息都可以在这里查询。
展开
按需免费定制方案
防静电监控系统工位管理

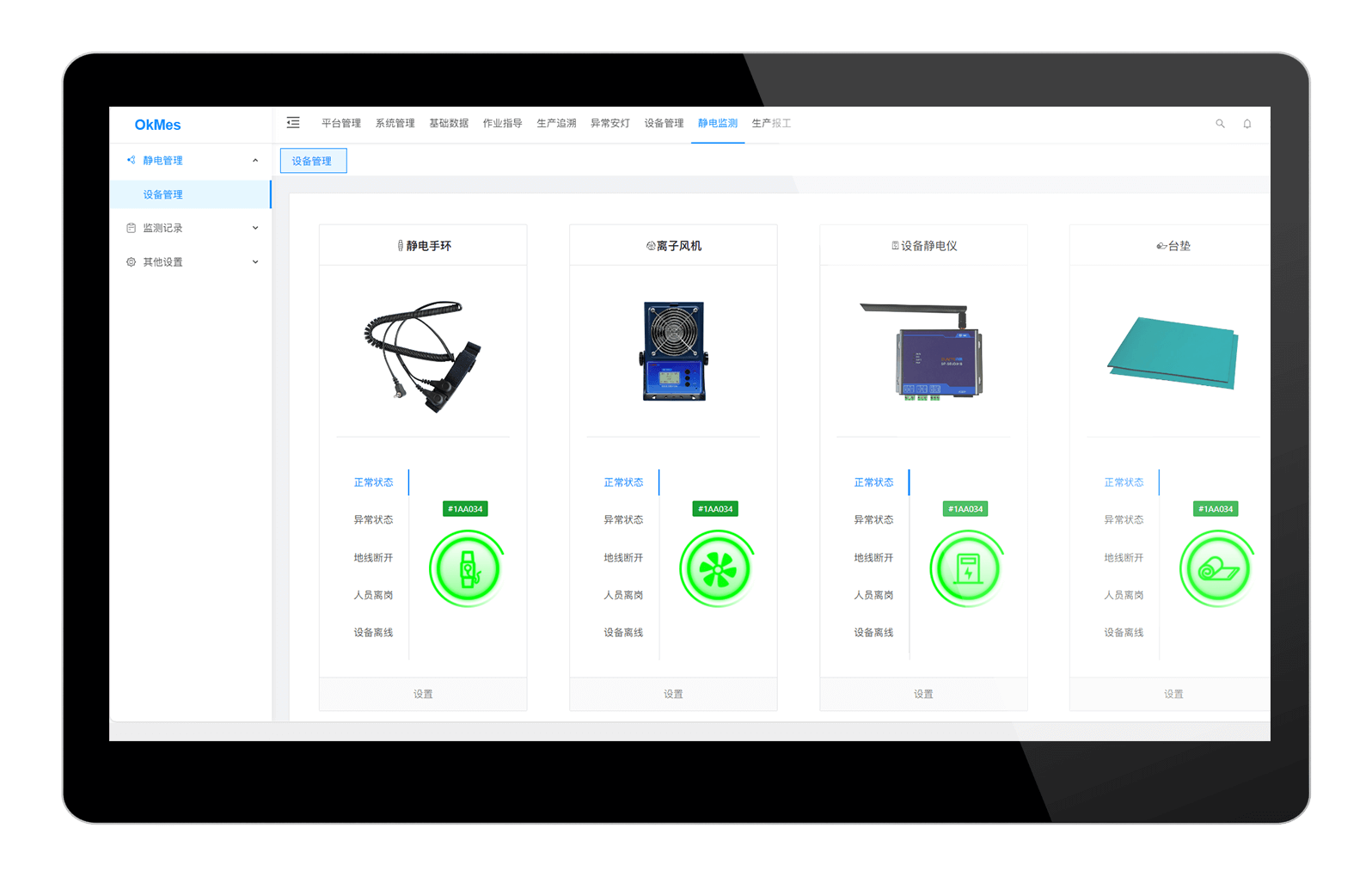

设备信息


  • 记录全部产线的设备名称、站点状态、地址、网关、责任人、更新人等设备动态信息,掌握设备管理动态。
展开
按需免费定制方案
防静电监控系统报警通知
图标管理


  • 用图标设置状态类型:在线、手环异常、地线断开等,能快速的找到问题所在。
展开
按需免费定制方案

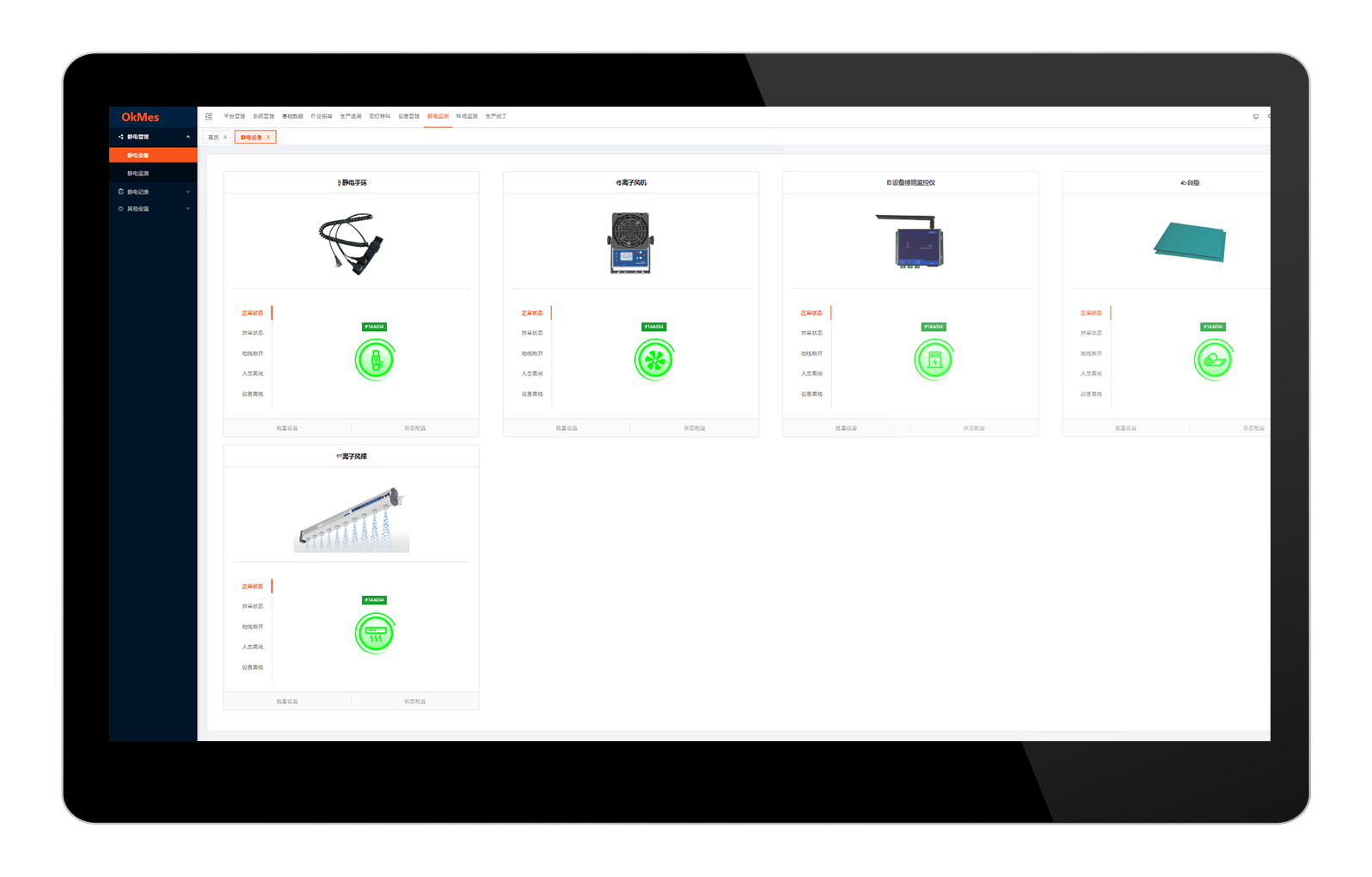

防静电监控系统设备管理

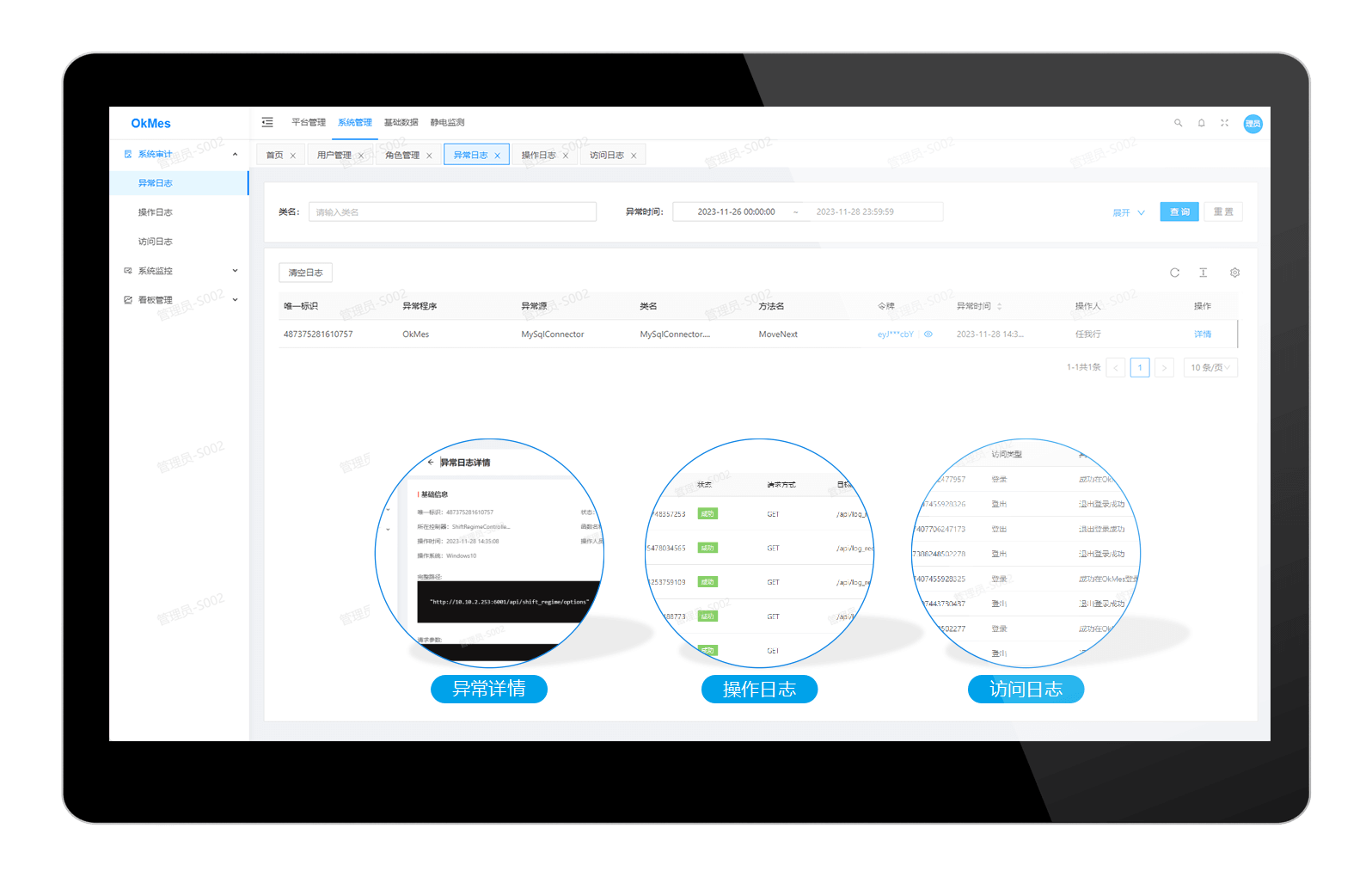

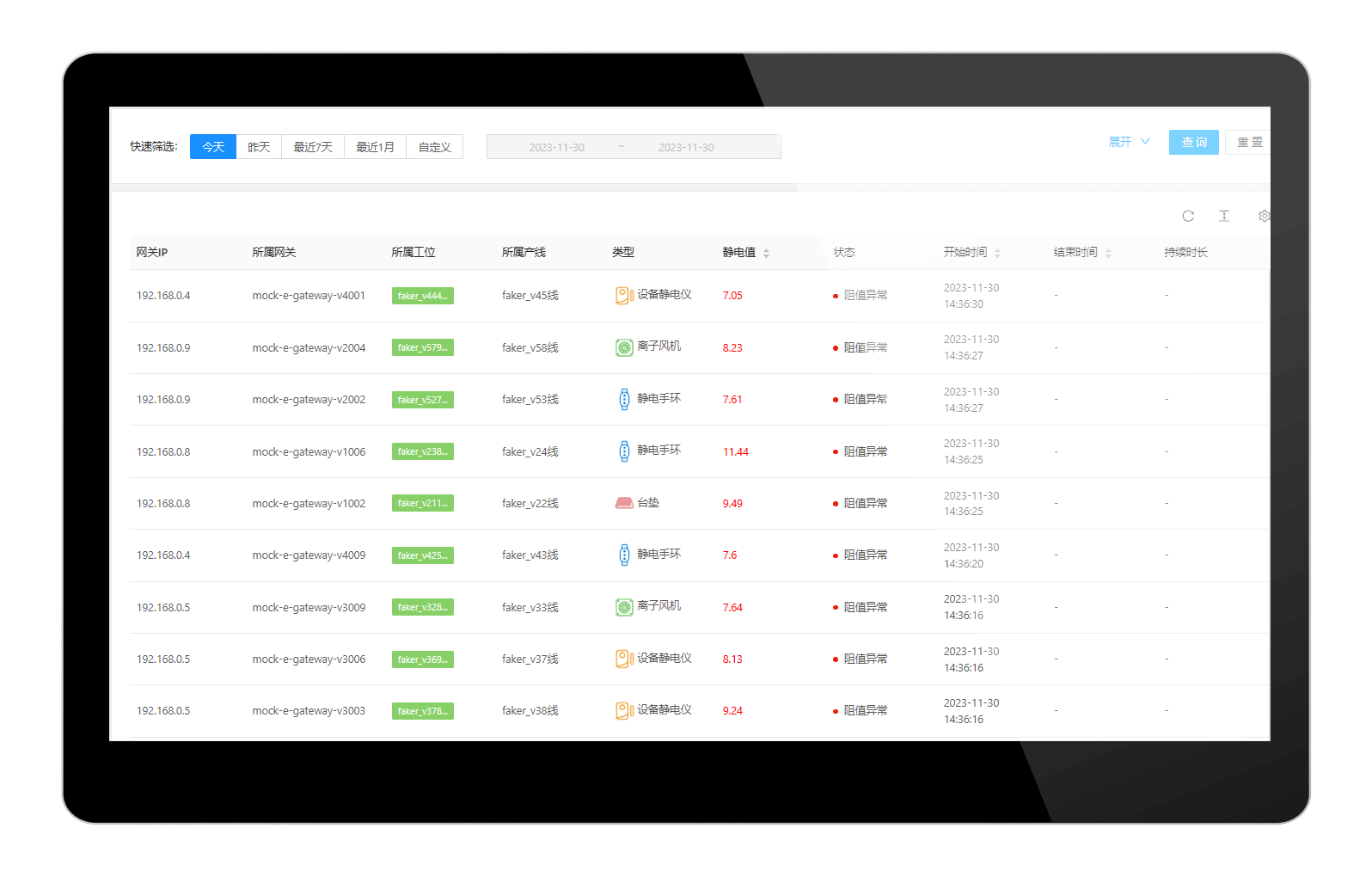

异常记录


  • 通过异常记录,可以查询到管理过程中的各种异常问题,有针对性的进行改善。
展开
按需免费定制方案

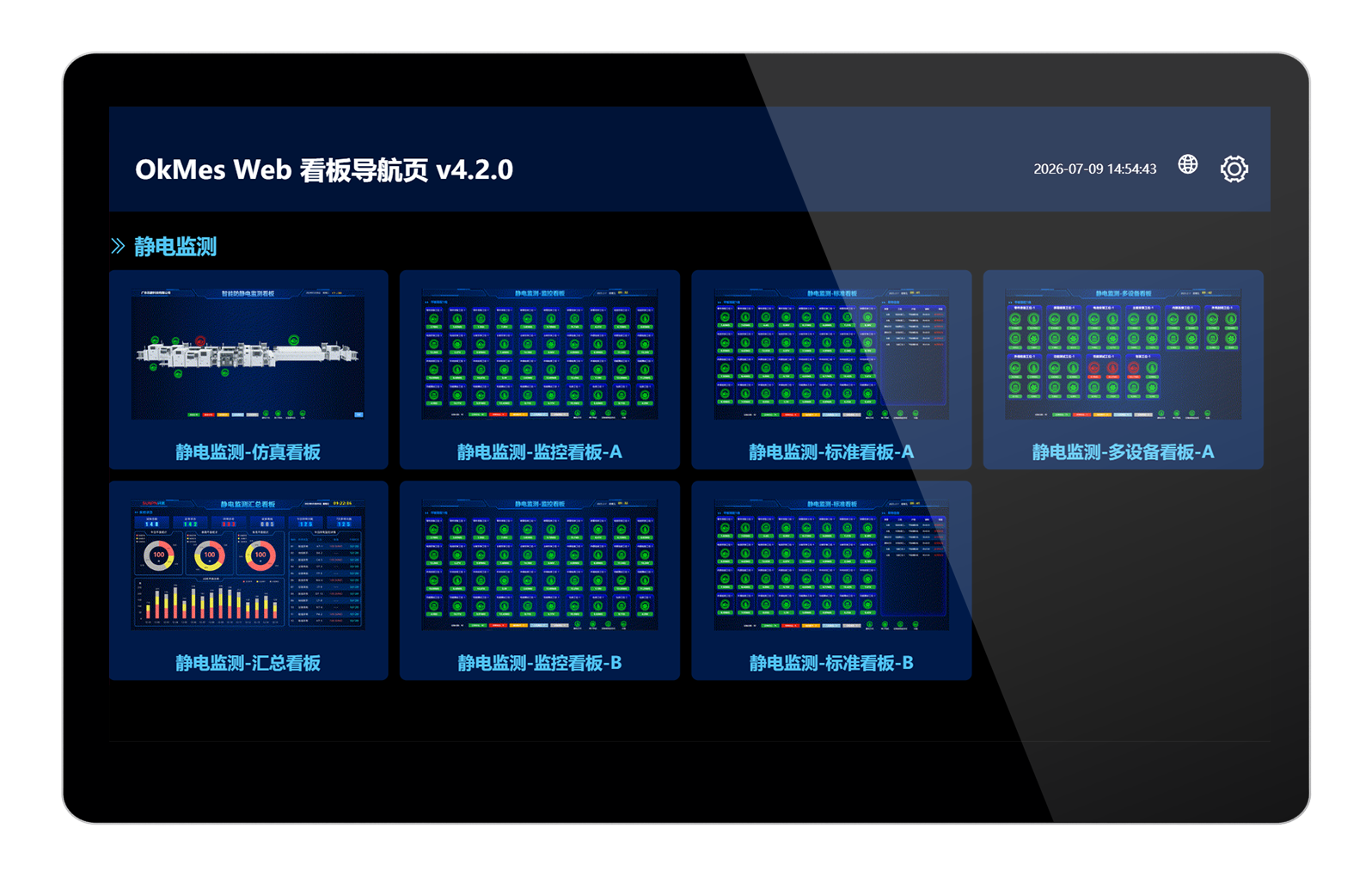

防静电监控系统数据管理

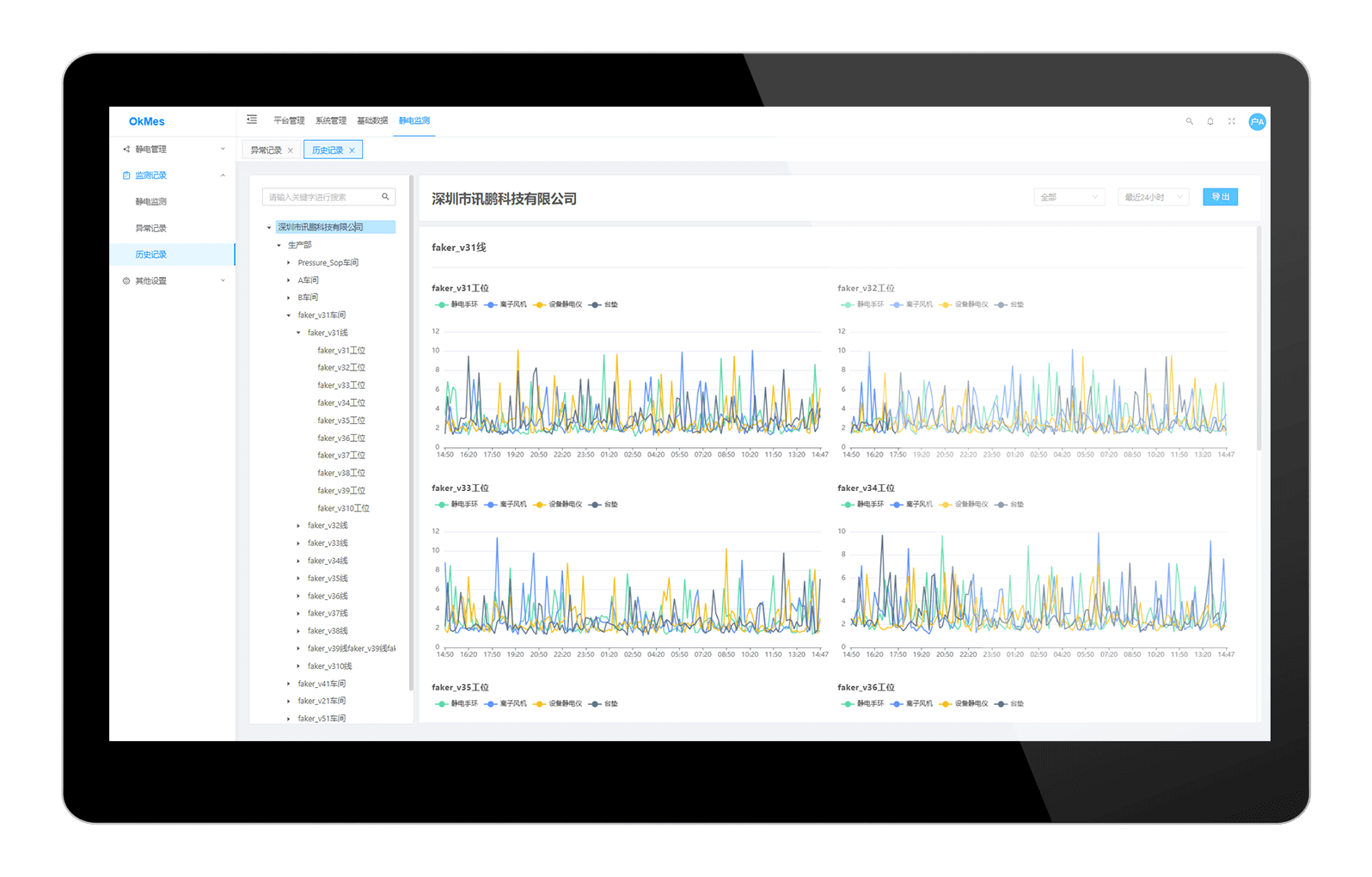

历史记录


  • 通过历史记录可以查询到产线、设备和站点在不同的时间段所有的状态情况。
展开
按需免费定制方案

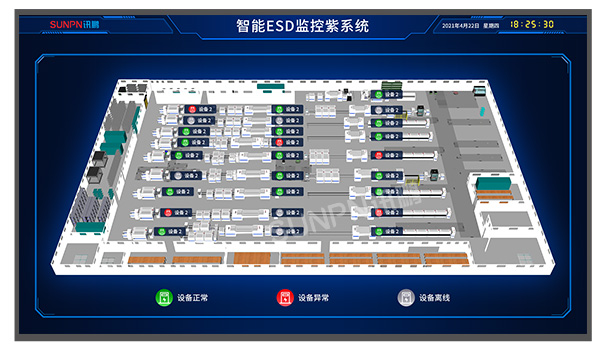

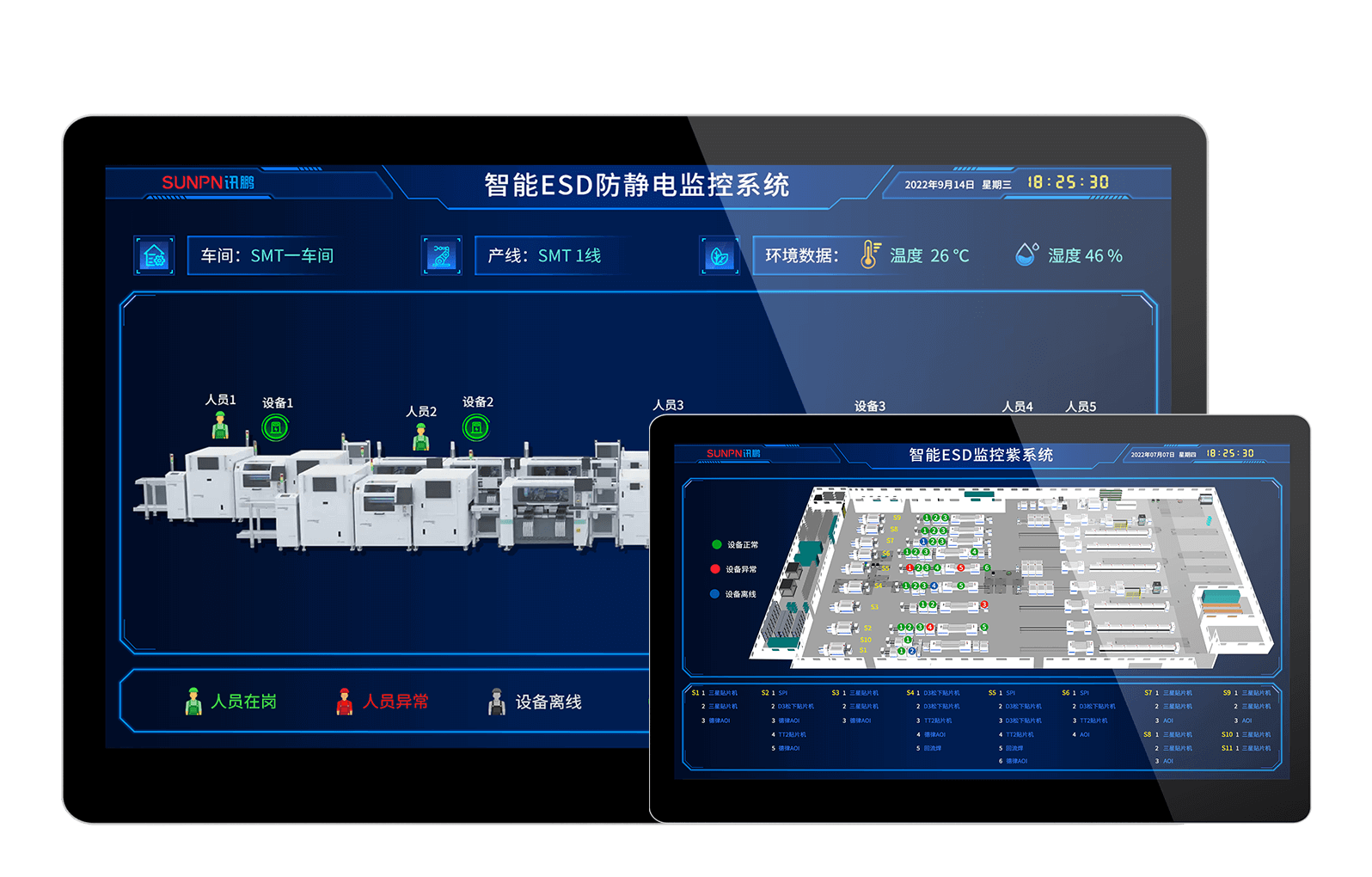

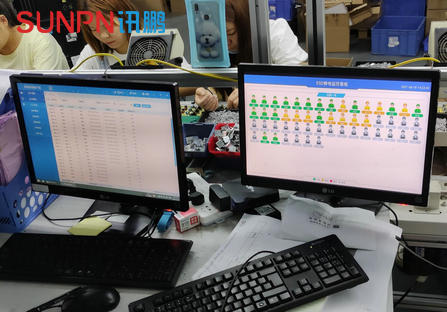

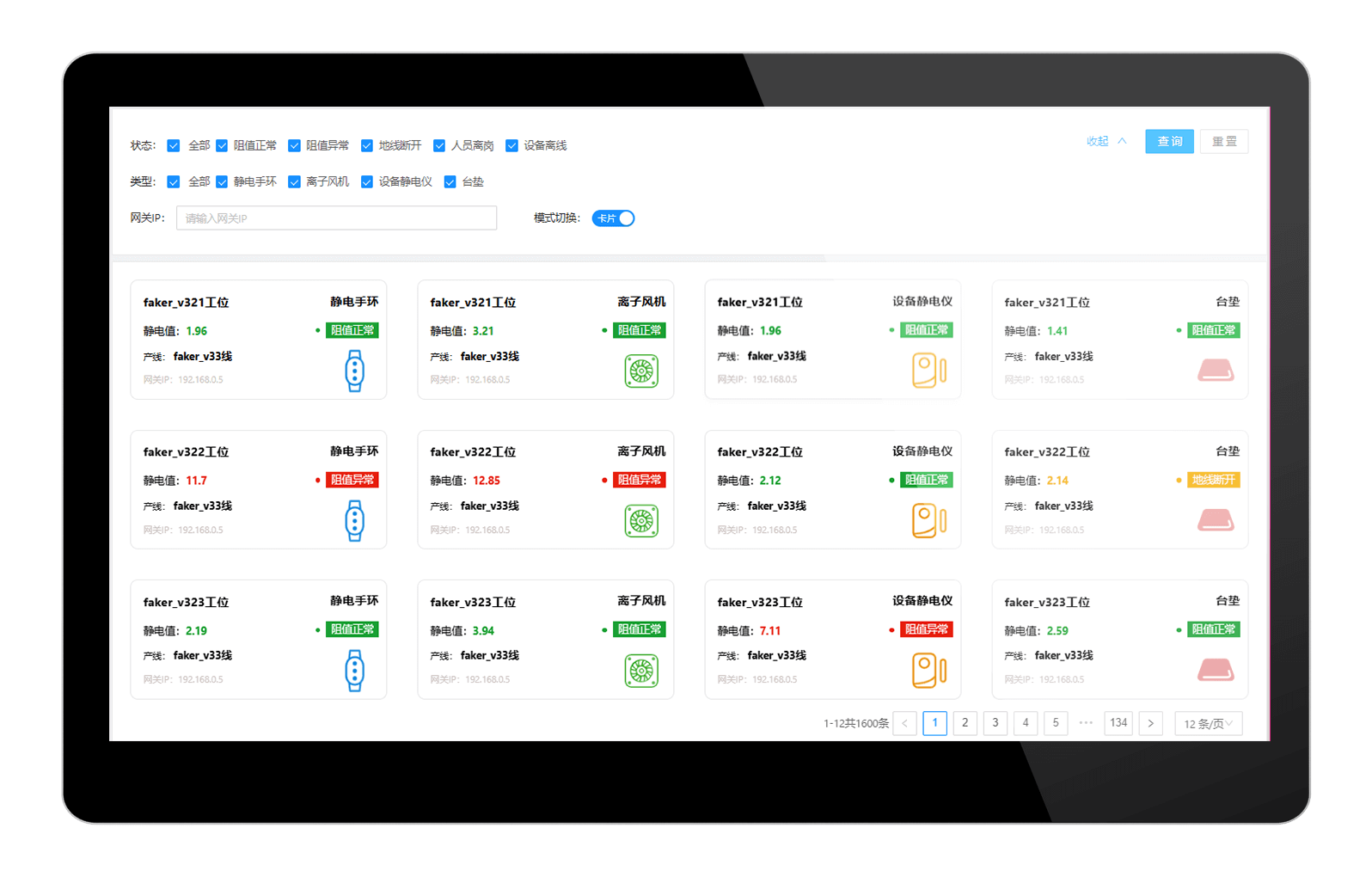

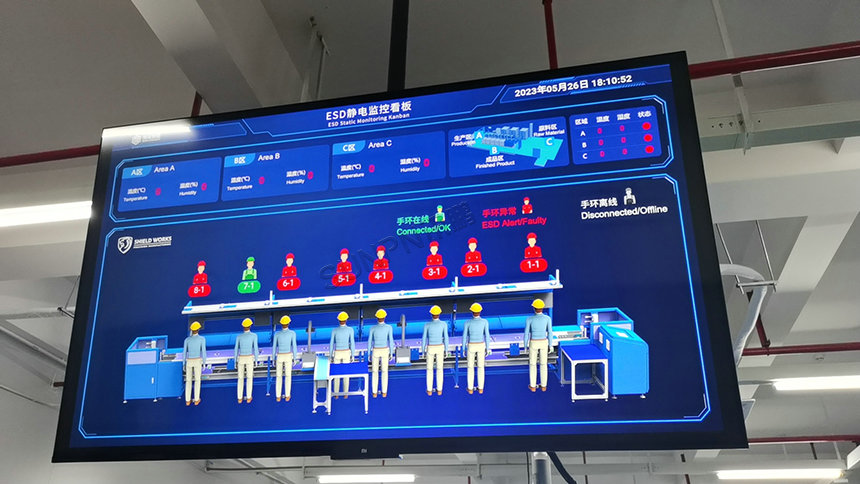

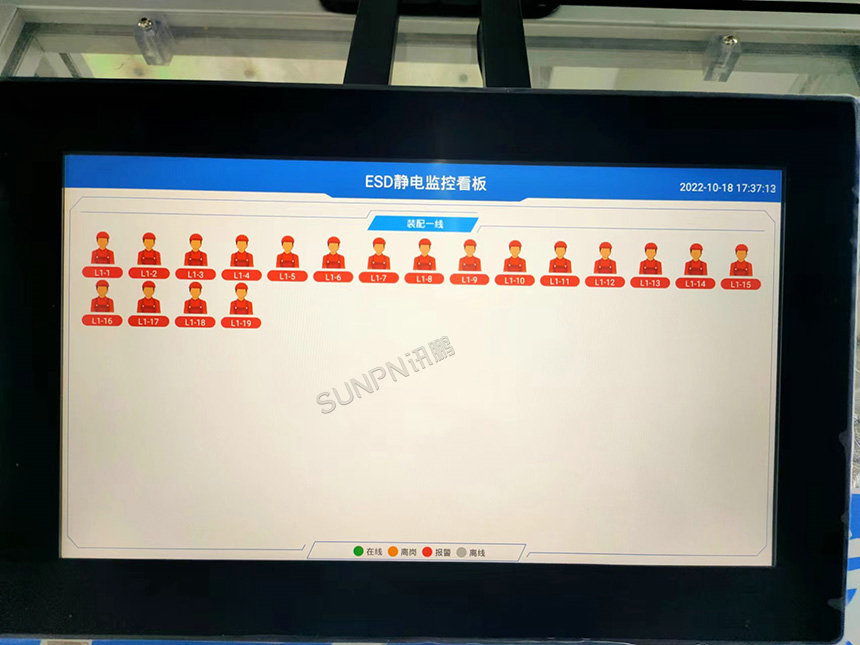

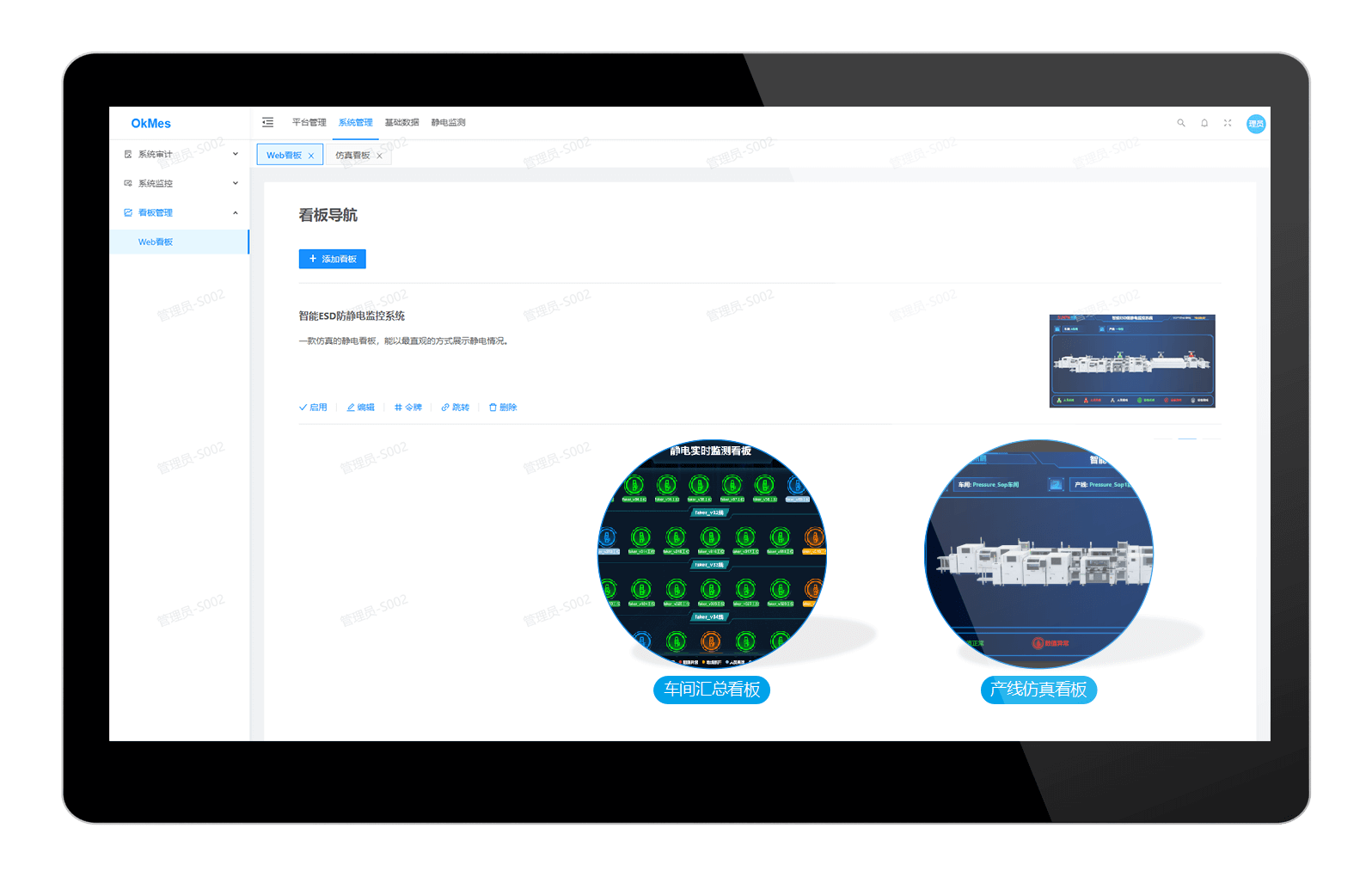

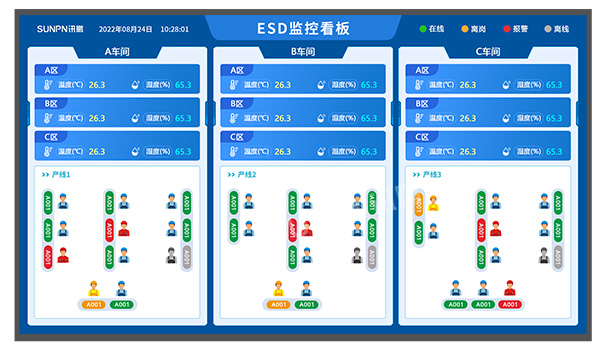

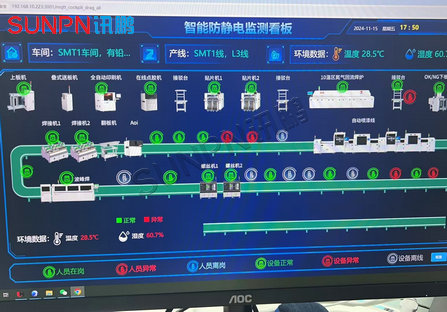

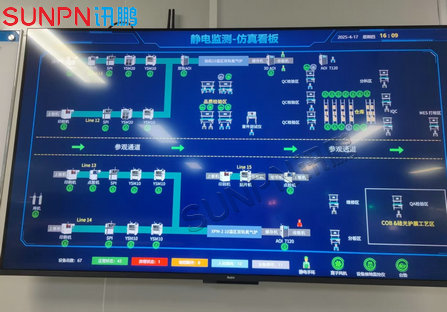

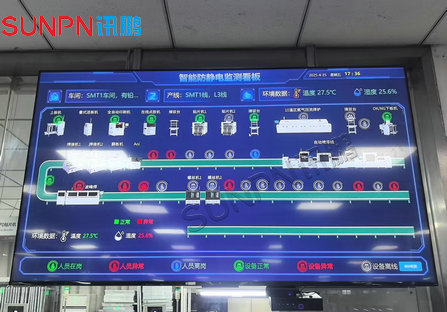

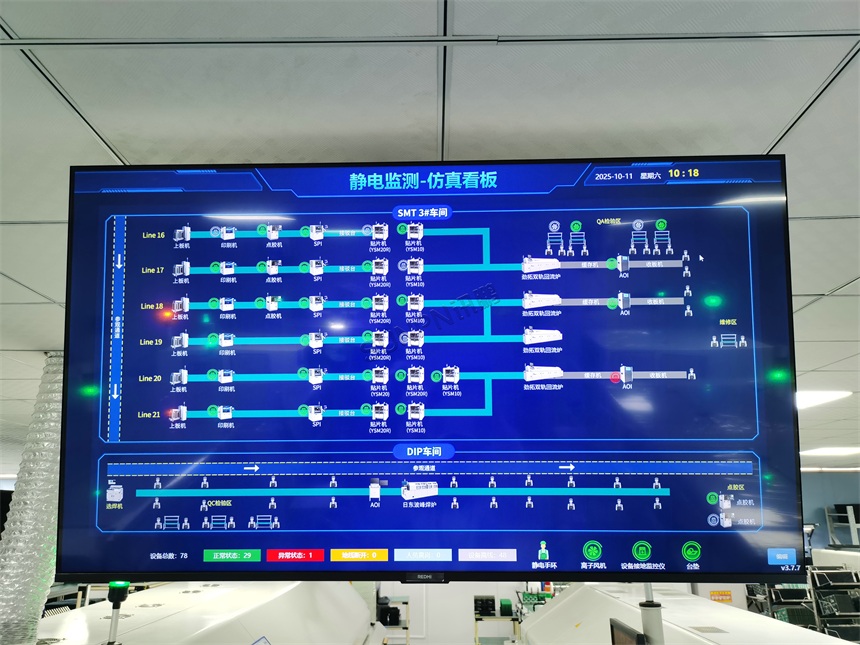

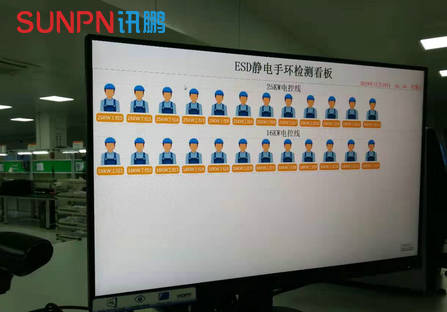

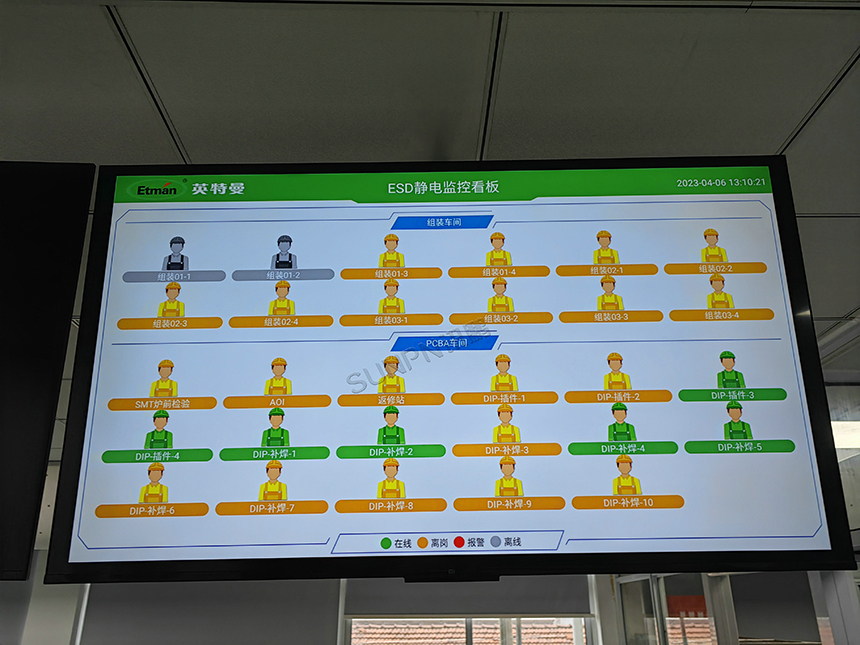

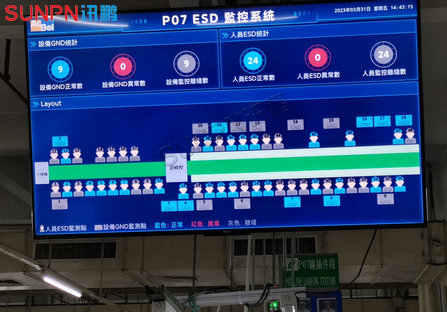

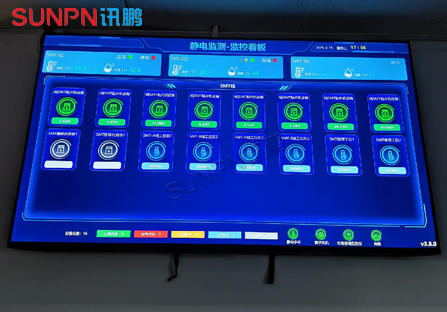

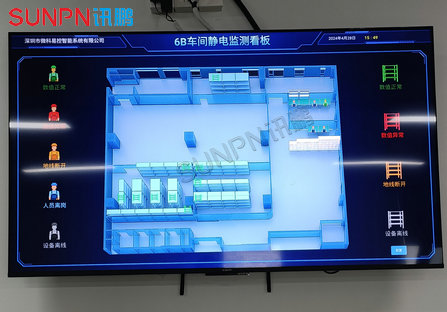

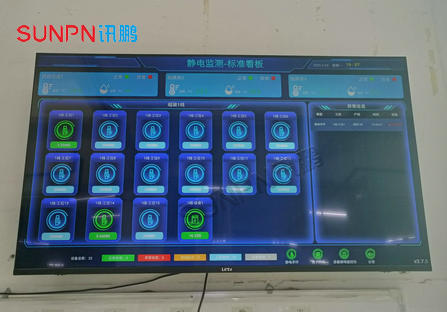

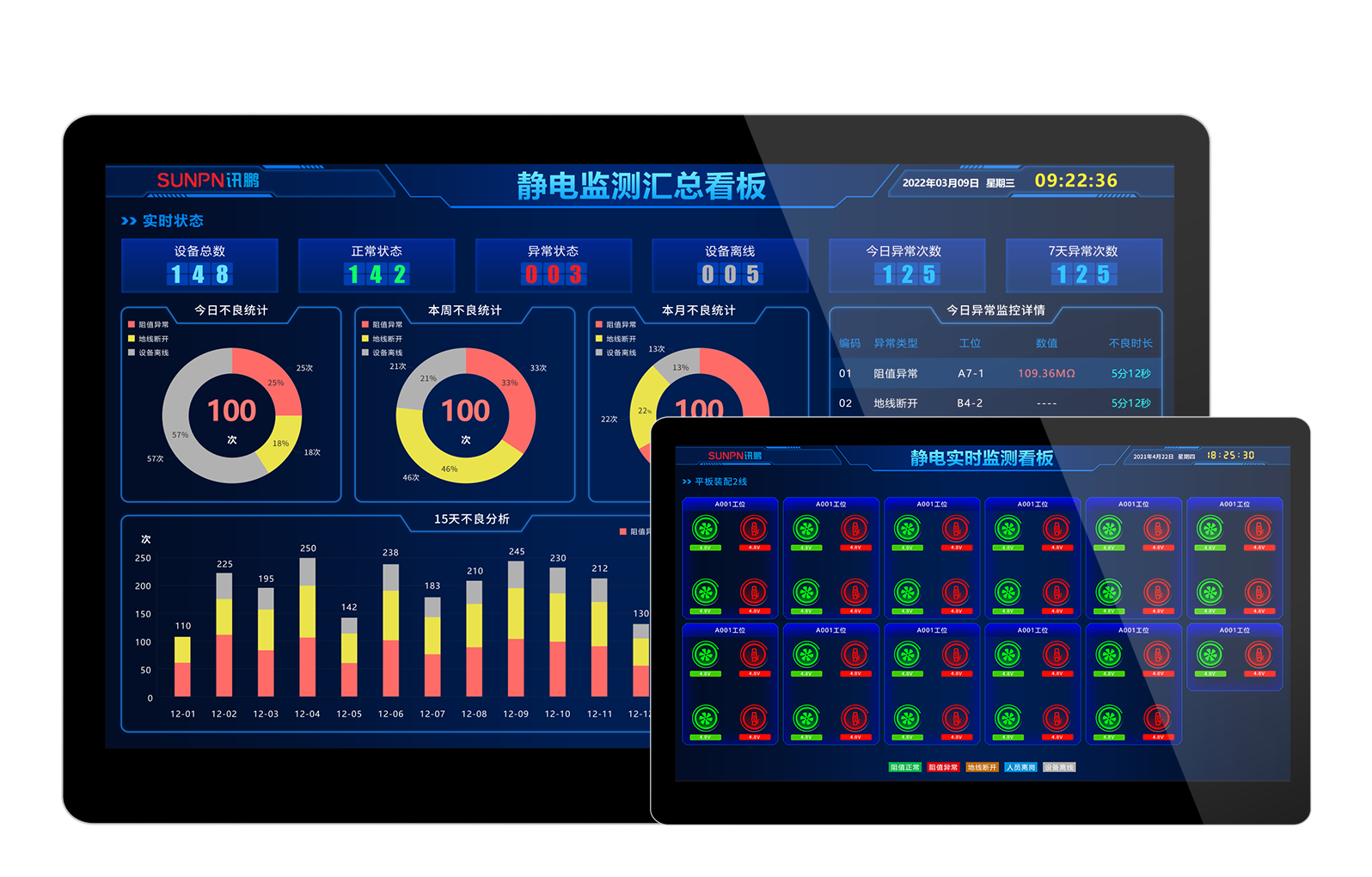

显示端界面


  • 在线:信号持续在线传输数据。
  • 离线:静电仪断电为离线。
  • 离岗:离岗需要触发我们硬件上的按钮,按钮带灯带锁,离岗状态灯亮,正常灯灭。

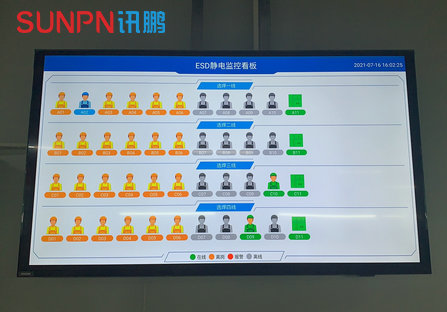

  • 报警:静电环接触不良或者没有带好,监测仪蜂鸣器报警,状态指示灯亮红灯,并通过通讯将数据同步至工位显示屏和拉线ESD监控汇总看板。
展开
按需免费定制方案
防静电监控系统显示端界面

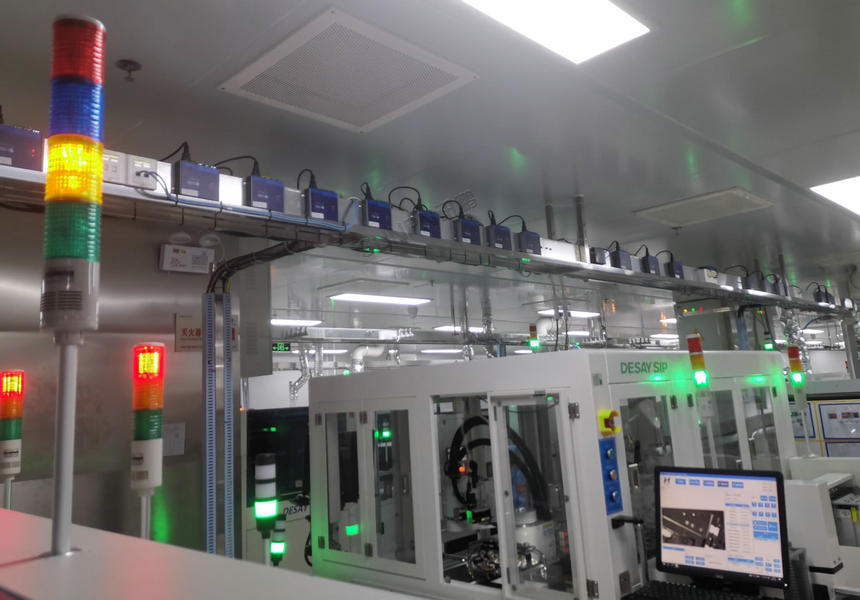

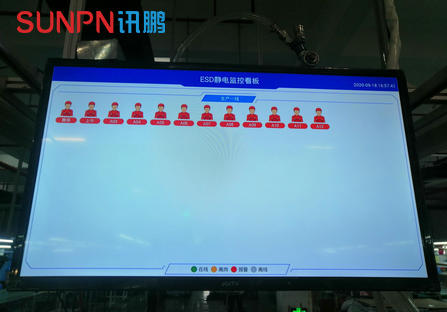

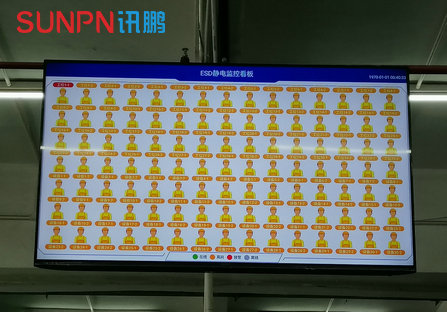

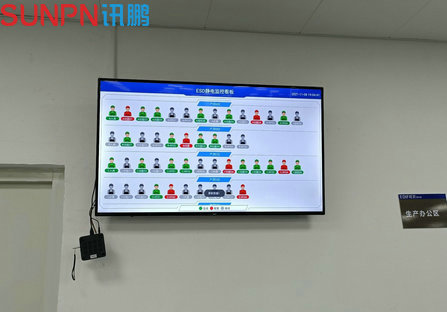

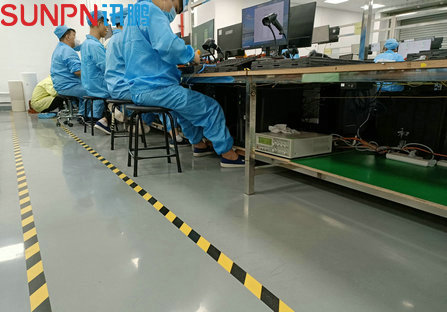

系统案例
