在深圳某电子科技公司的SMT车间里，一颗比头发丝细百倍的贴片电容正被精密贴装。突然，"滴滴滴！"刺耳的警报声响起，工位上的防静电监控仪红灯闪烁。操作员立刻检查手腕带，发现接口松动。短短2秒内，这套ESD防静电监控系统成功拦截了一次潜在的静电击穿事故。

一、静电：SMT车间的"隐形杀手"

在电子制造业，静电是精密元器件的头号天敌。随着芯片集成度越来越高，MOS工艺元器件对静电愈发敏感。深圳这家工厂的SMT车间拥有2条高速贴片线、18台精密设备，每天处理数百万个微型元器件。过去依靠人工点检手腕带，常出现漏检、误检，曾有批次产品因ESD损伤导致百万损失。

二、实时监控筑起"防火墙"

讯鹏防静电监控系统通过三大核心功能破解难题：

1、双回路实时监测

每个工位配备SP-JD01C监控仪，同时监测人员手腕带（双回路设计）和设备接地状态。一旦电阻值超出75K-35MΩ安全范围，0.5秒内触发报警。

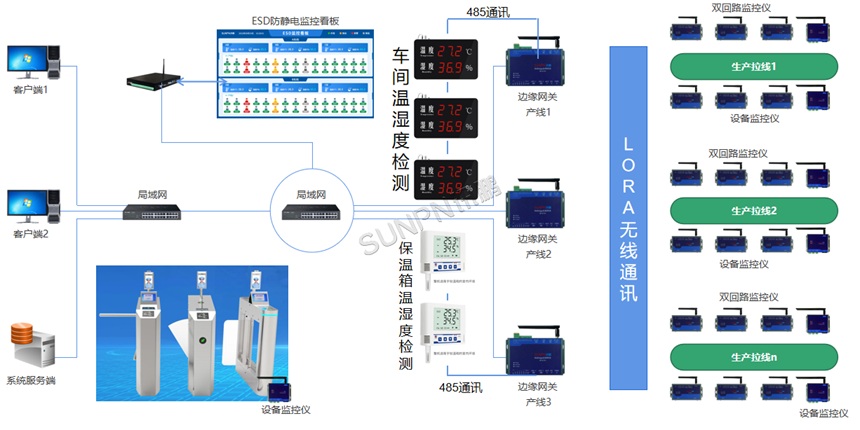

2、LORA无线组网

车间部署2台OKEdge边缘网关，通过LORA无线连接18个设备监测点和4个人员监测点，避免传统布线对产线改造的干扰。

3、三级声光报警

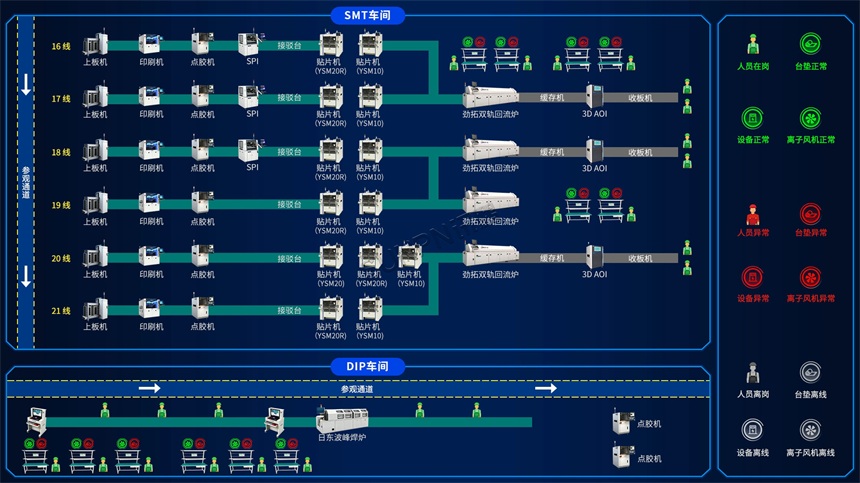

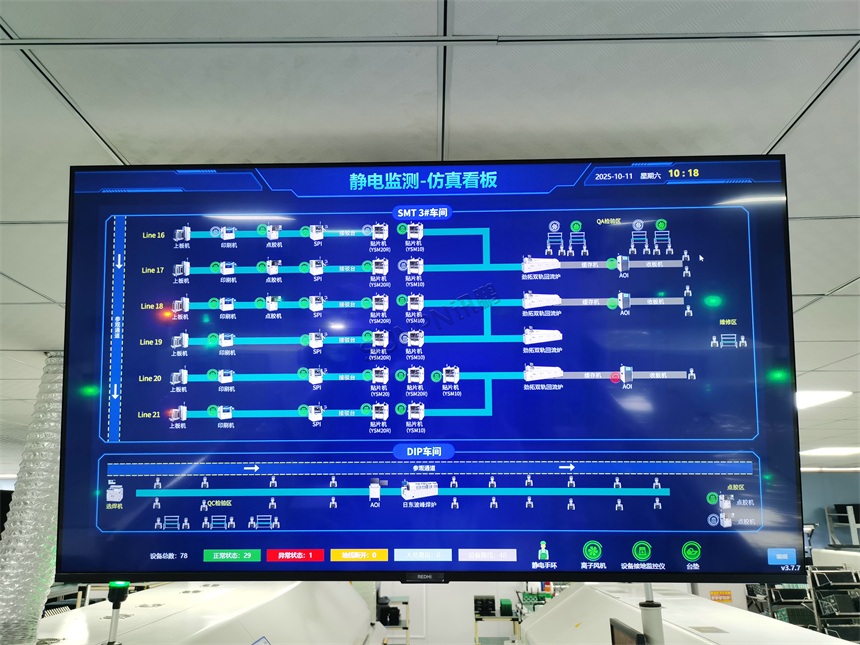

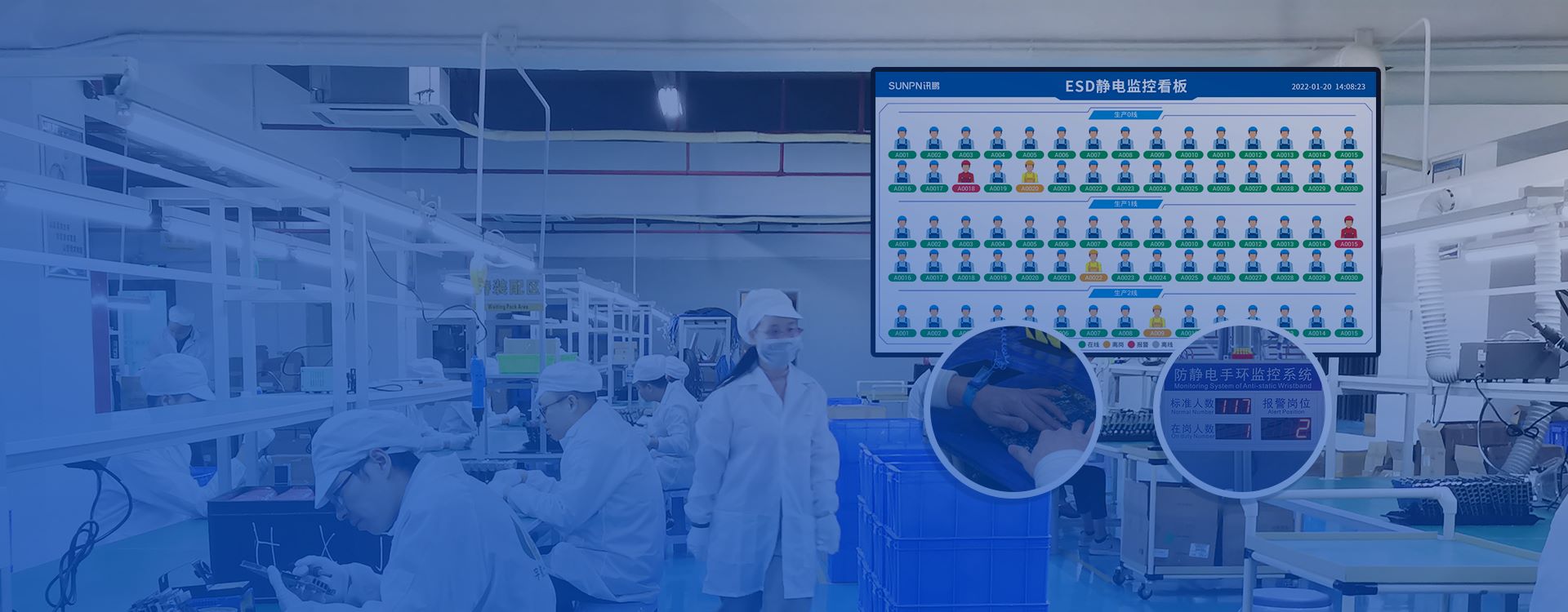

异常时设备自动蜂鸣+红灯闪烁，车间看板同步显示故障位置，管理人员通过55寸监控屏实时掌握全车间静电防护状态。

三、硬件介绍及使用方法

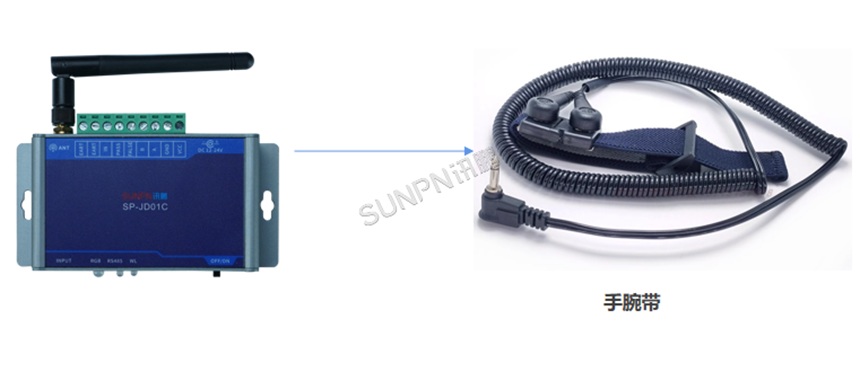

1、单工位双回路静电监控仪

SP-JD01C是一款可以检测员工是否正确静电佩戴手环，通过RS485RF433LORA与上位机进行实时通信，可以检测到状态和阻值等参数，用户可以实时监控现场人员静电手环佩戴情况。

该款静电检测设备使用RS485RF433LORA通信模式，波特率为9600；设备单路阻值测量，可以分辨出阻值变化。内置有蜂鸣器用于检测异常报警。

使用方法：

1.通电试机：控制连接线接好，将DC12-24V电源接入本产品电源插孔中，产品正常运行。

2.监测状态：报警状态:当检测到大于监测值时，指示灯亮红灯并有报警提示音;正常工作状态出厂默认手腕带监控750K-35MΩ根据《GJB3007-97防静电工作区技术要求》设定，台垫监控1-100MΩ，当监测状态在设定值或默认值的范围内，指示状态亮绿灯，表示监控正常运行;

3.手腕带自检：依据本产品的监测原理;将手腕带一端的耳机插头插入插标腕带插口;另一端两个金属极片短接;读取阻值显示1M~3M为正常，显示数值小于1M或大于3M;判定手腕带不良，需更换新手腕带。

4.组网供电:当选择无线传输方式时为了便于安装，减少复杂布线。需要使用DC5.5*2.1MM双公头DC电源插头线进行组网供电。为了减少电源传输损耗，电源适配器需要采用24V供电。DC24V/2A可供30台设备进行供电。

注:电源适配器引线长度不足时，可自行进行延长正负极不能接反:DC插头中间芯为正极，外圈金属为负极，可用万用表DC电压档确认。或者使用DC5.5*2.1MM公对母DC电源插头线进行延长；

5.接地示意图及检测原理:通过静电仪的两个EAPTH接口出两根线连接到现场的静电地线，静电仪就可以监控回路是否完整，如静电仪本身的两根地线线或者现场的静电地线任何一端断开回路，都会出现异常并进行报警，或者回路阻值超过100Ω±%10就会进行报警。防静电接地电阻一般要求小于等于100欧。

供电问题：

1.SP-JD01C  单工位双回路腕带静电仪，通过电源适配器或DC头串联线或通过接线端子串联供电。

2.供电选择说明：RS485通讯建选接线端子串联供电，LORA通讯选择DC头串联线供电，默认采用电源适配器方案。

3.注意事项：DC头供电注意串联线是标准线材，标准长度需要确认好，成本比较高；建议串联数量：20-25个，如果线体太长，中间需要增加电源适配器。

2、单工位双回路静电监控仪

1.正常状态测试：①手腕带佩戴良好,手腕带插入INPUT，两根接地线夹在一起，此时指示灯亮绿灯表示正常；

2.报警状态测试：①脱下手环，红灯亮和“滴滴”警报声；②断开两根接地线，红灯亮和急促的“滴滴”警报声；

3.离岗状态测试：①拔掉手腕带插头自动进入离岗状态，此时亮蓝灯；

4.防静电检测仪光电检测报警逻辑：①光电感应到人，没有佩戴手环，报警；②光电感应到人，佩戴手环，正常；③光电感应到人，拔出手环，报警；④光电没有感应到人，没有佩戴手环，离岗；⑤光电没有感应到人，佩戴手环，报警；⑥光电没有感应到人，拔出手环，离岗

5.防静电检测仪增加延迟报警功能：①静电仪实时检测阻值，出现异常报警时，可以根据设置的延迟时间来报警（举例：设置5秒）异常持续5秒还是异常，就报警，如果5秒内恢复正常就不需要报警（这个延迟的时长最好客户可以自己调整，方便测试适合现场的延迟时长）

6.光电感应延迟报警功能:①当光电感应到人体时，不需要立即报警，可通过配置软件设置延迟时间。例如设置了10S，那就需要光电感应到人体10S以上，要是还没佩戴手环，那就报警。延迟时间可调。

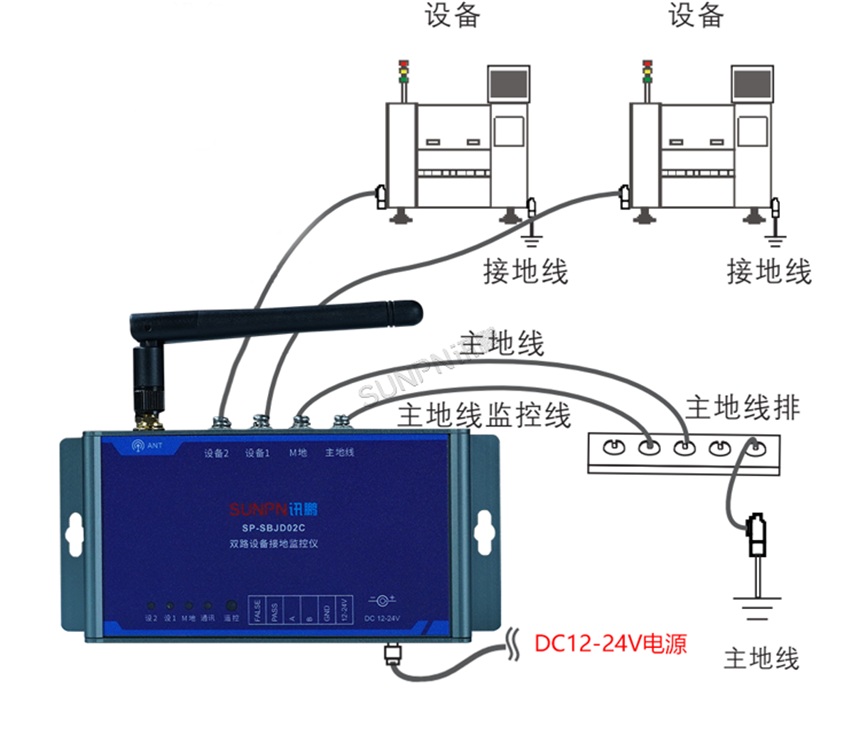

3、设备接地防静电监控仪

讯鹏自主研发设备静电检测仪型号为SP-SBJD01B,是一款可以检测现场设备是否和实际大地接触良好的仪器。

可以准确的检测出设备有没有接好大地，并且可以测出接地回路的电阻值(0~100Ω)，同时带有声光报警装置。

通过RS485/Lora/RF433与上位机进行实时通信，可以检测到状态和阻值等参数，用户可以实时监控现场设备接地情况。

使用方法：

1.GND_P接到检测设备上

2.EARTH接到系统地

3.RS485接口AB线接到上位机

4.12V以及OUT1（红灯）/OUT2（绿灯）选择接到外部报警装置

使用无线通信时，插上外部天线,并且设置相应信道参数

状态说明：

1、设备检测接大地正常时，蜂鸣器不报警，PASS指示灯长亮，读取状态为0x00（正常状态），有电阻值。

2、当设备接地断开时，蜂鸣器持续报警（地线断开报警），PASS指示灯快速闪烁。读取状态为0x02（地线断开状态）。

3、当设备接线断开时，蜂鸣器间歇报警（设备断开报警），PASS指示灯慢速闪烁。读取状态为0x01（设备断开状态）。

4、外部输出接口，可根据需要是否外接。

5、其他使用说明可根据通讯协议操作。

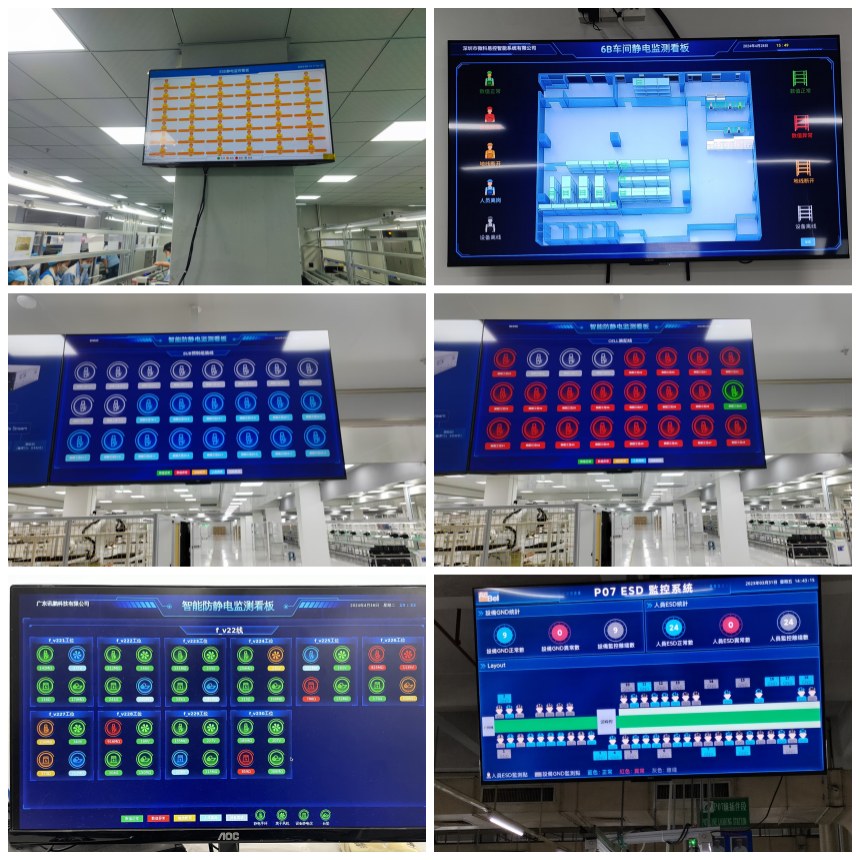

四、防静电监控系统相关应用案例
