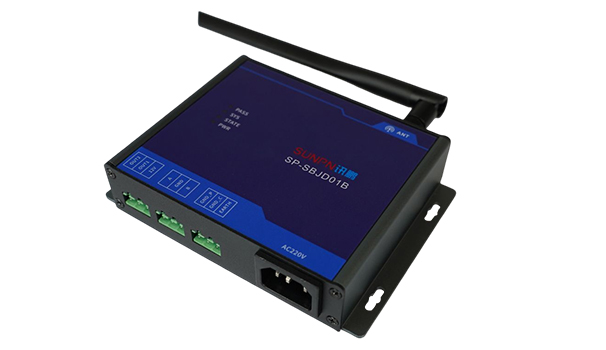

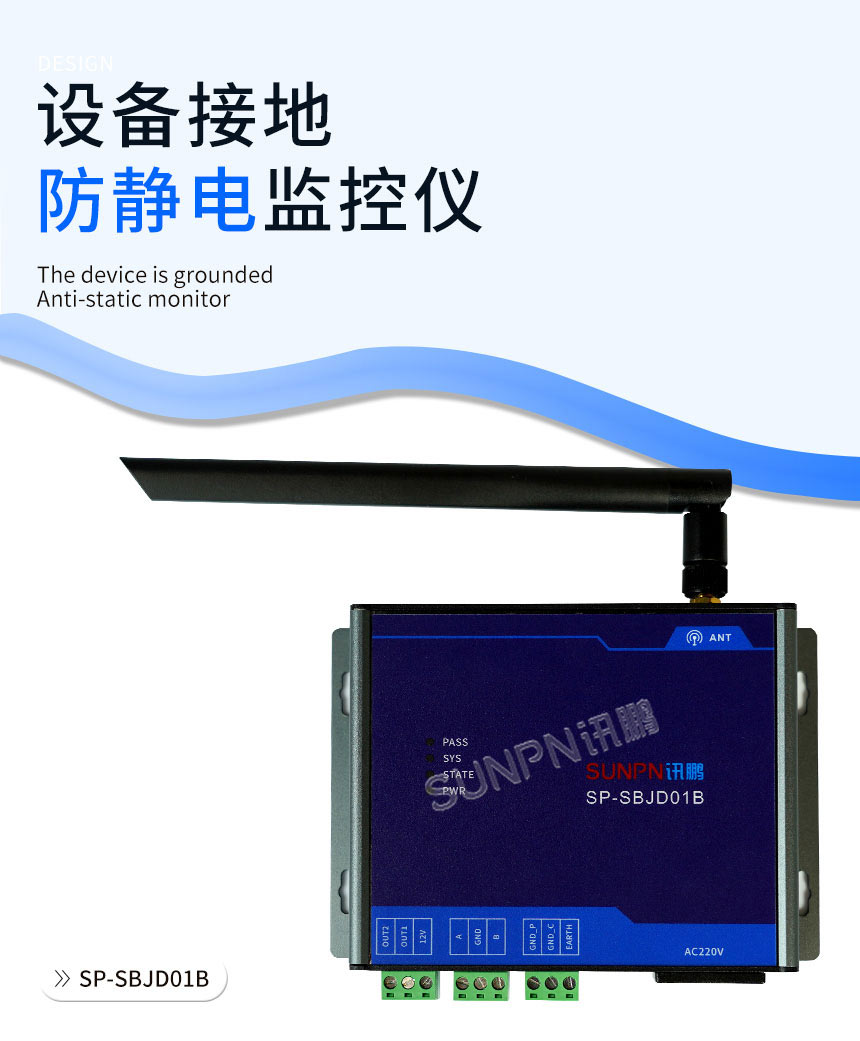

设备接地监控仪SP-SBJD01B

在电子制造车间，设备接地不良是引发静电放电损伤的隐形杀手。传统人工点检方式存在三大顽疾：

1.接地状态无法实时掌握，设备是否真正接地全靠万用表不定期测量；

2.漏电隐患发现滞后，往往等到产品批量不良或人员触电才察觉；

3.点检记录依赖纸质表格，数据零散、追溯困难，无法满足客户审厂和 ISO 体系要求。

讯鹏科技推出的设备接地防静电监控仪（型号 SP-SBJD01B），正是为解决这些痛点而生的在线监测硬件。

一、设备接地防静电监控仪的产品核心功能

1.实时阻值监测：设备接地防静电监控仪支持一路设备接地阻值连续测量，阻值范围 0-100Ω，可分辨 0.1Ω 的微小变化，监控精度 ±5%，出厂默认上限 5Ω，用户可根据工艺要求自行调整阈值。

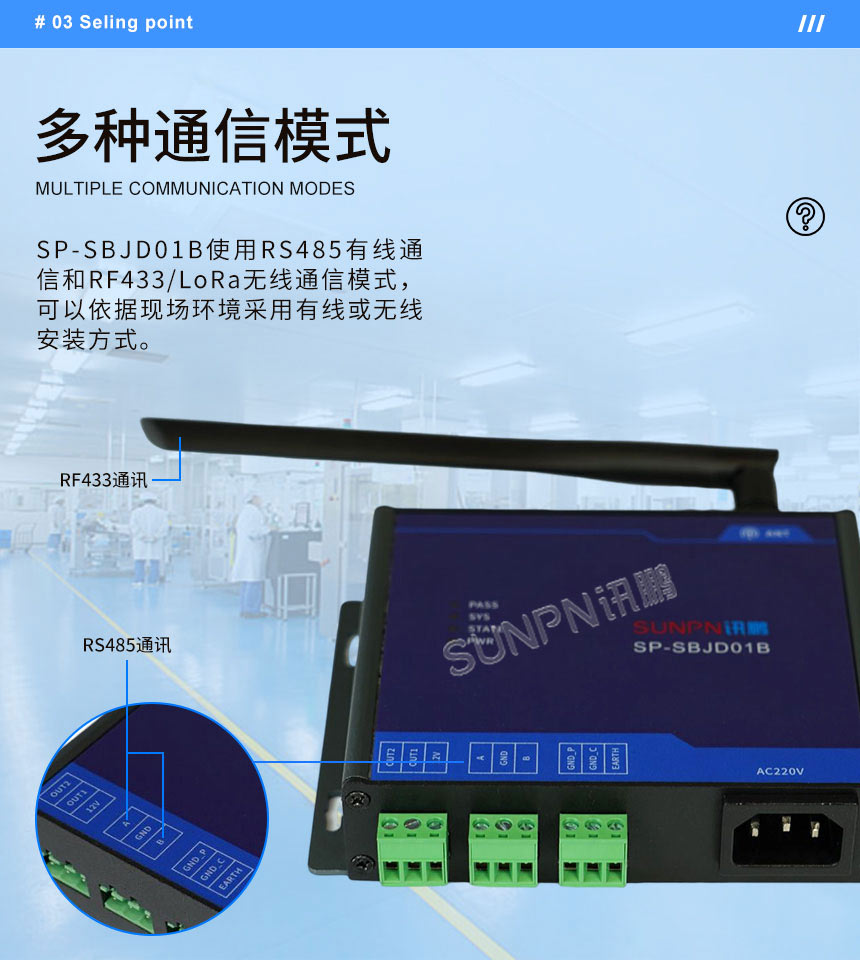

2.多模式通信：设备接地防静电监控仪同时支持 RS485 有线通信和 RF433/LoRa 无线通信，车间布线方便的区域用有线，改造困难的老车间用无线，LoRa 传输距离不小于 200 米，灵活适配各种现场环境。

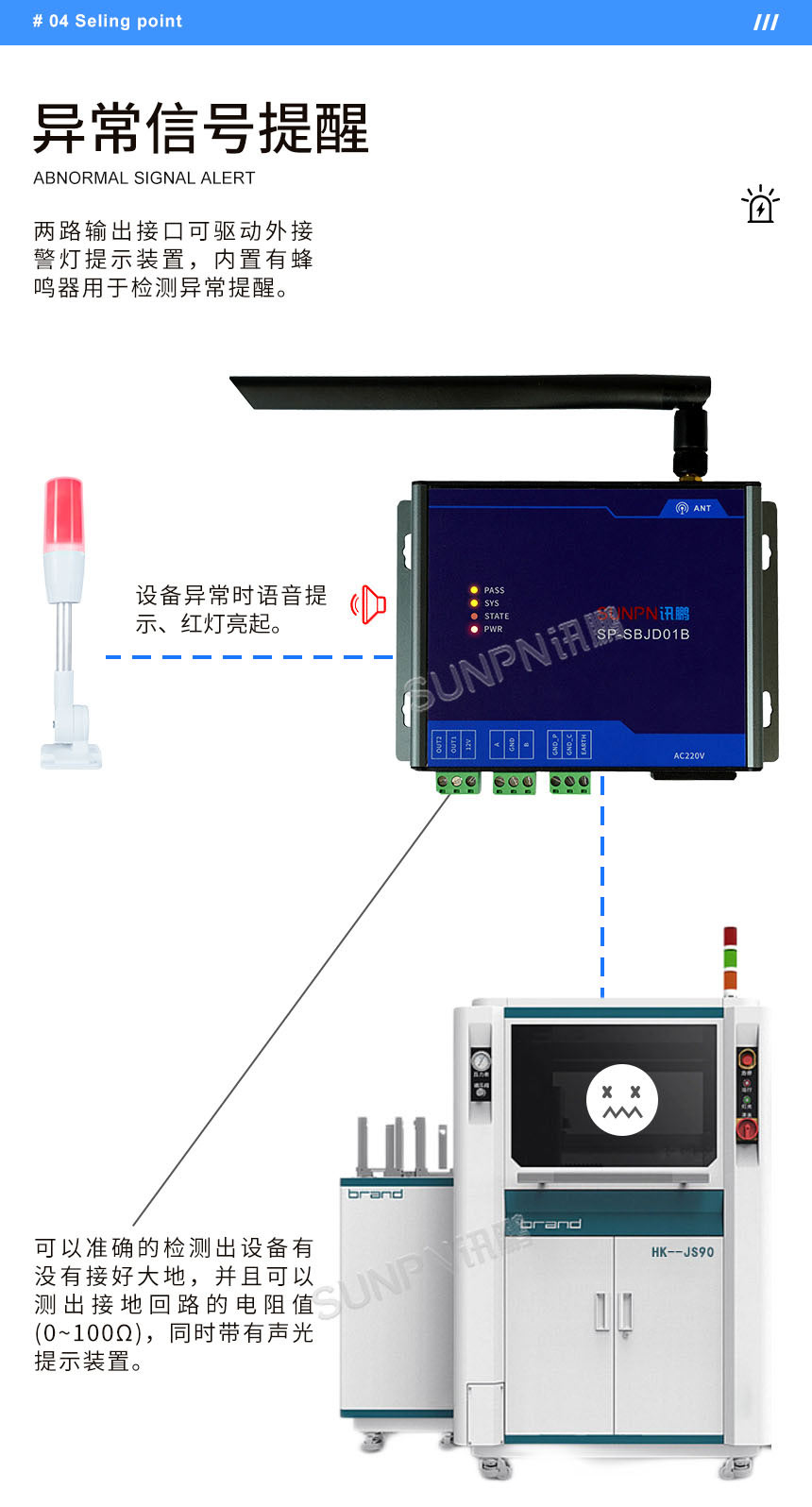

3.异常声光报警：设备接地防静电监控仪内置蜂鸣器和 PASS 状态指示灯，地线断开时蜂鸣器持续鸣叫、指示灯快速闪烁；设备接线断开时间歇鸣叫、慢速闪烁；两路继电器输出可外接三色警灯，实现多级提醒。

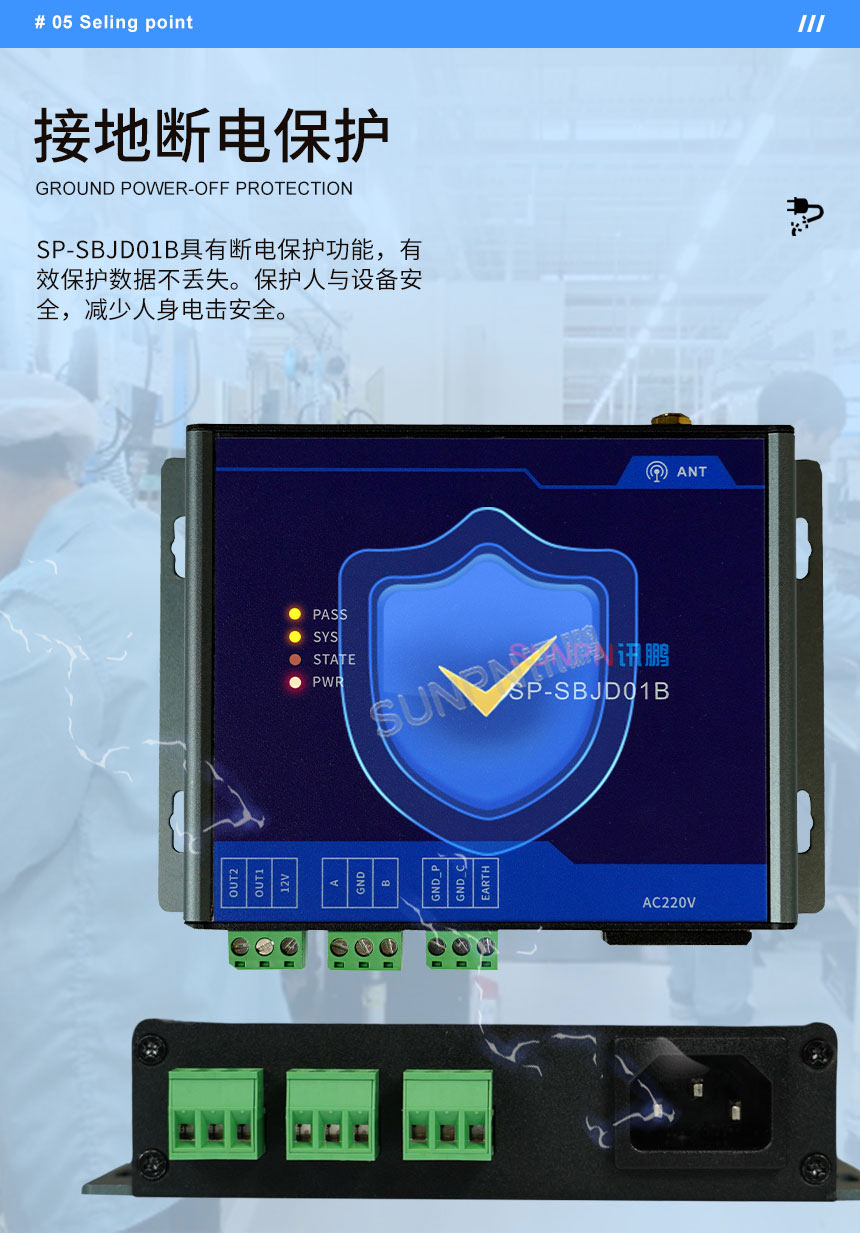

4.断电数据保护：设备接地防静电监控仪具备断电保护功能，突发停电时监测数据不丢失，恢复供电后自动续传，保障数据完整性。

设备接地防静电监控仪的产品介绍

二、设备接地防静电监控仪的系统架构与软件平台

1.硬件层：每台监控仪对应一台生产设备，GND_P 端接检测设备，EARTH 端接系统地，实时采集接地回路电阻值。

2.网关层：多台监控仪通过 RS485 或无线方式接入 OkEdge 边缘网关，完成数据汇聚和协议转换。

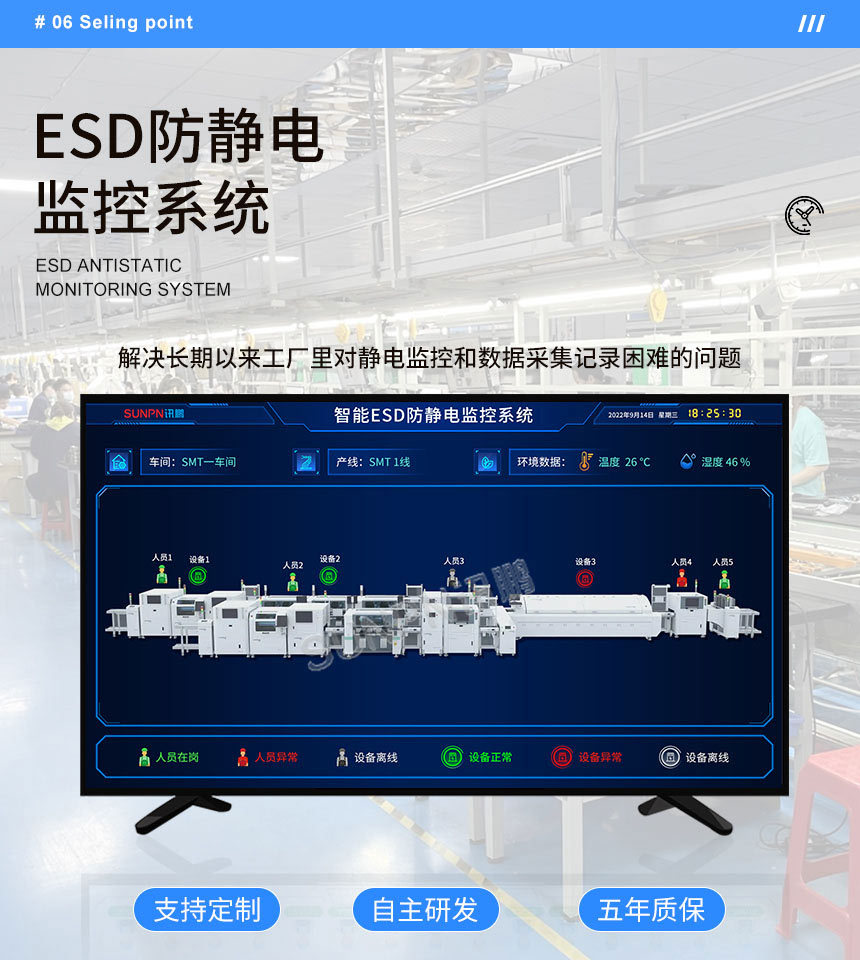

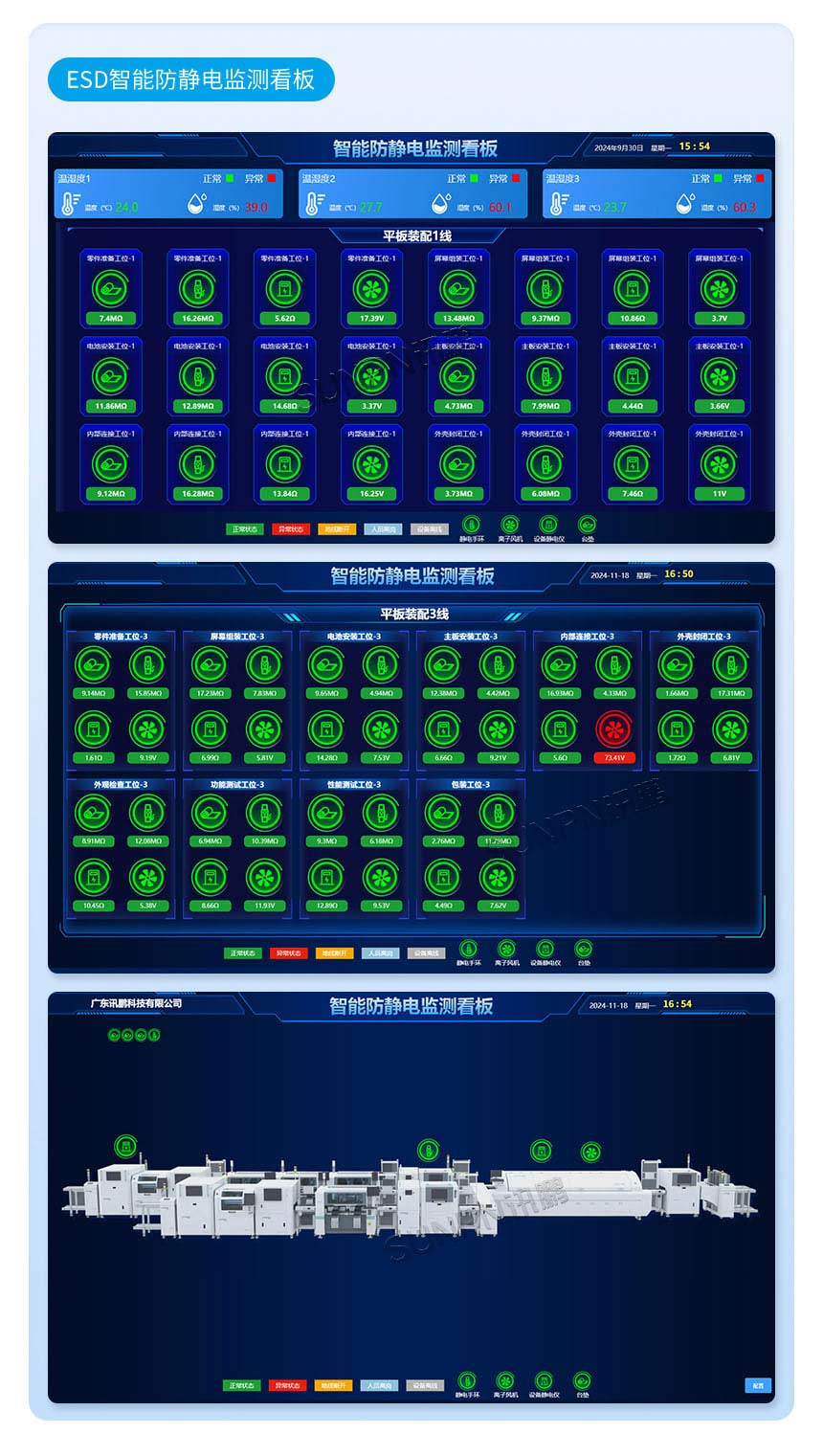

3.平台层：数据经路由器上传至 ESD 防静电监控系统，以车间布局图形式直观展示每台设备的接地状态，绿色正常、红色异常，支持历史数据查询、异常报表导出和多级权限管理。

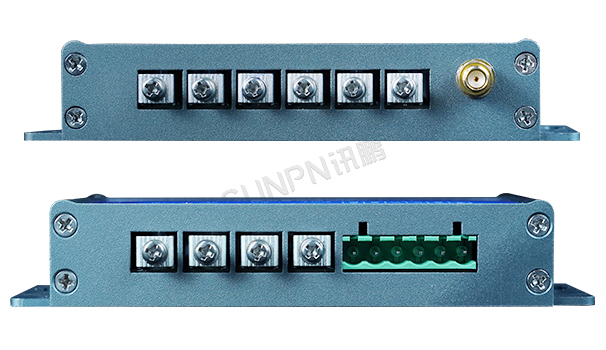

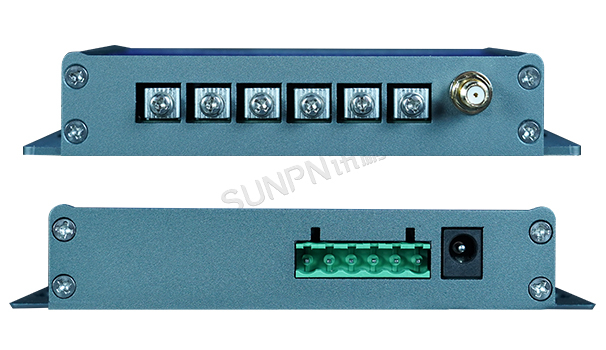

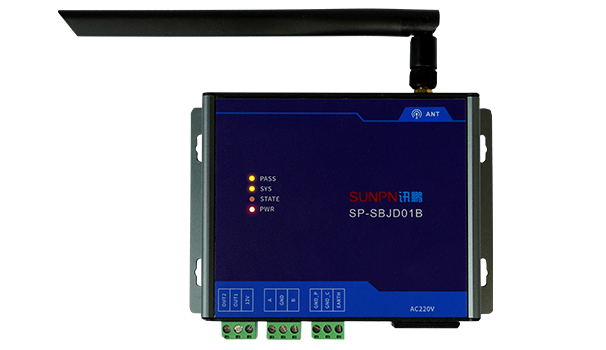

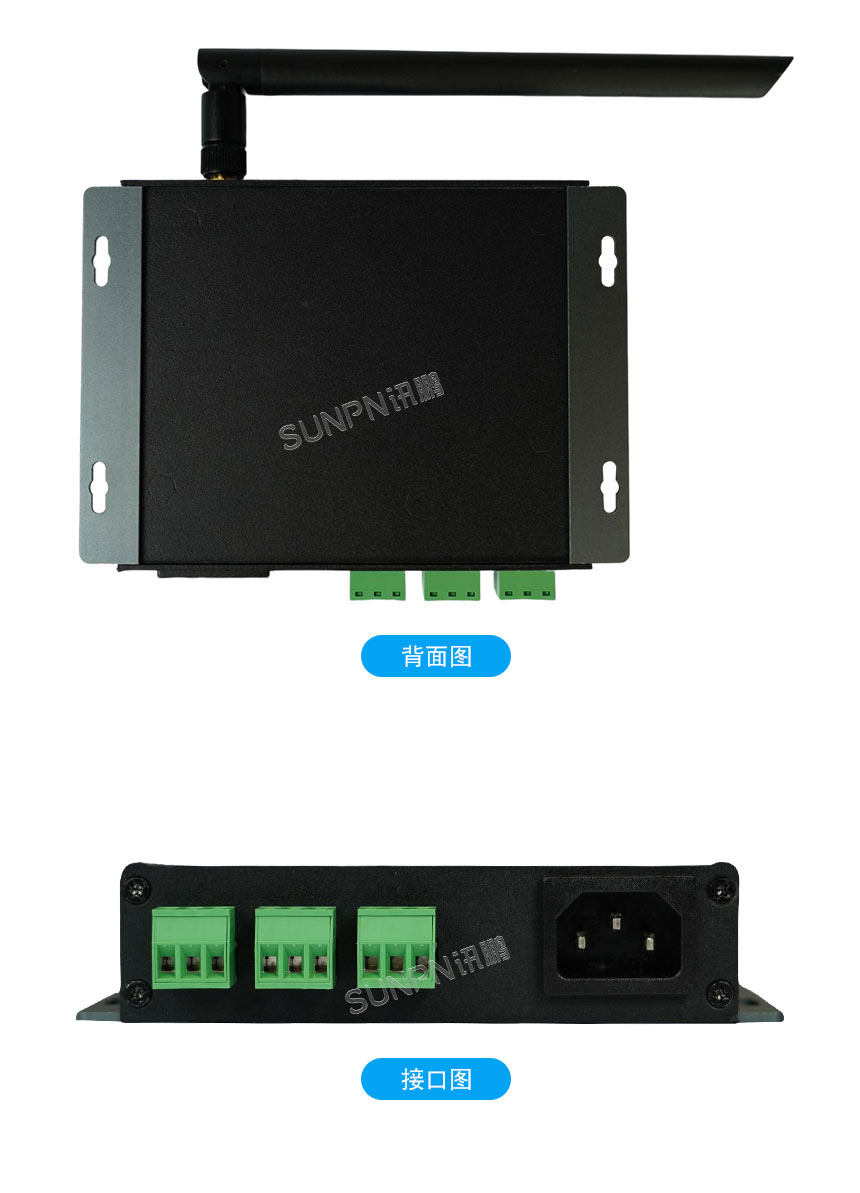

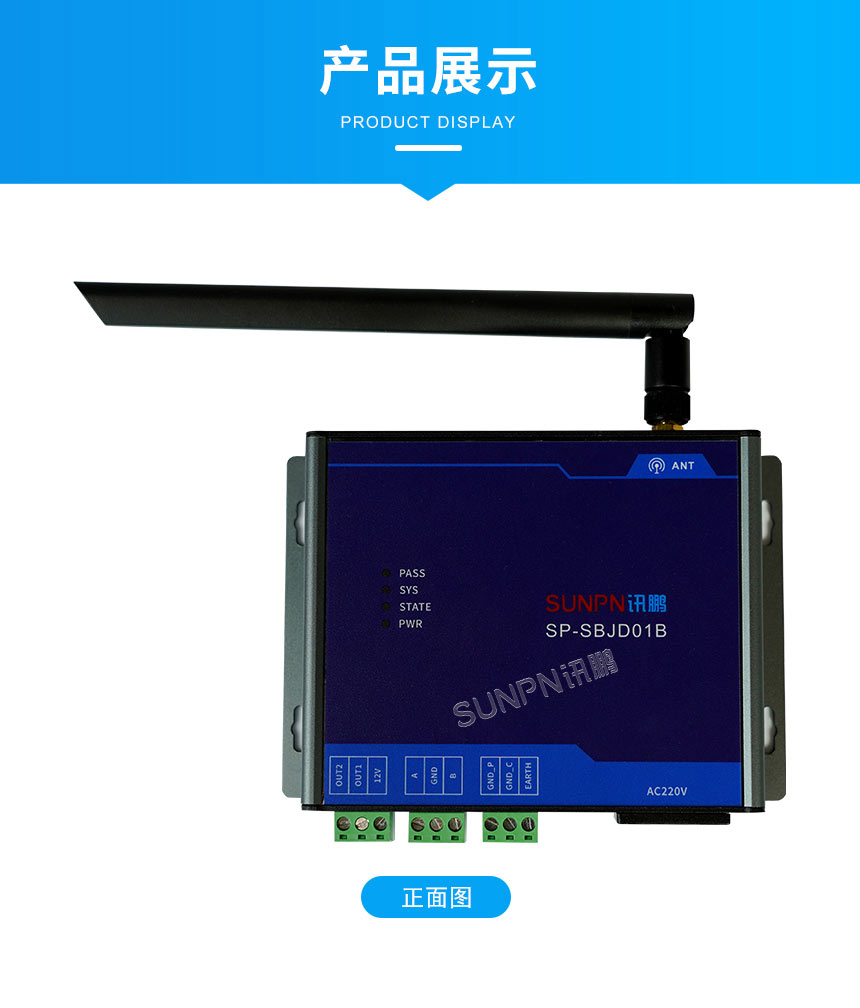

设备接地防静电监控仪-产品展示

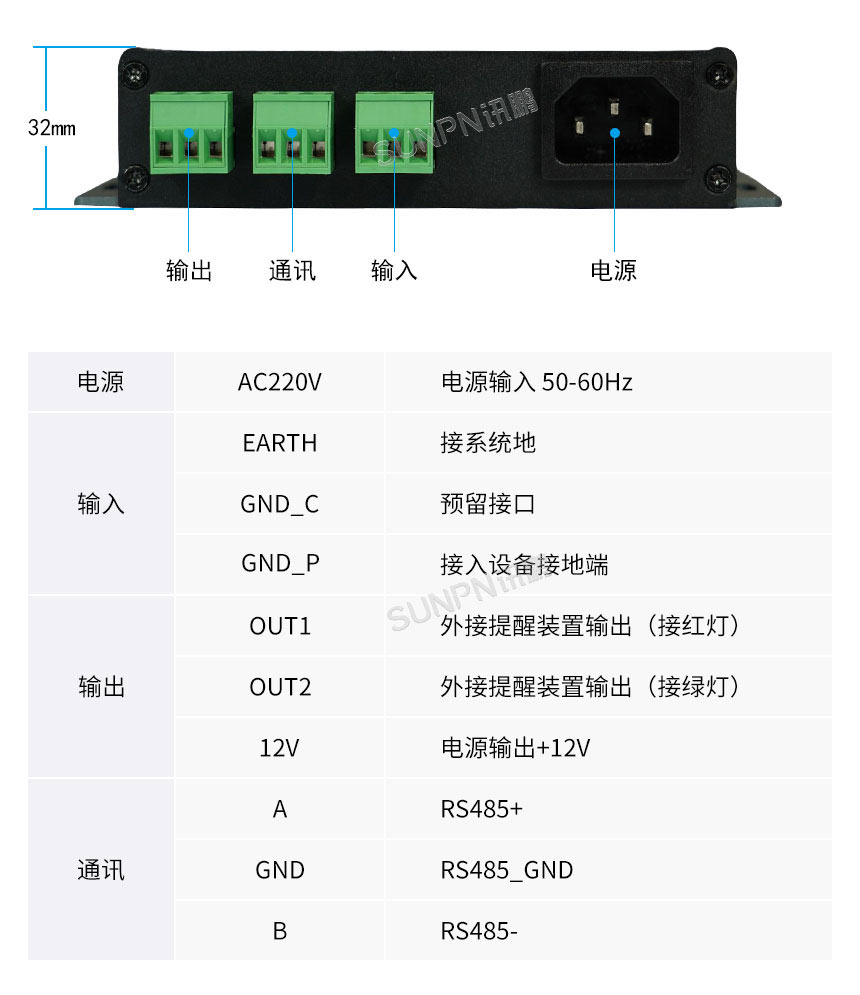

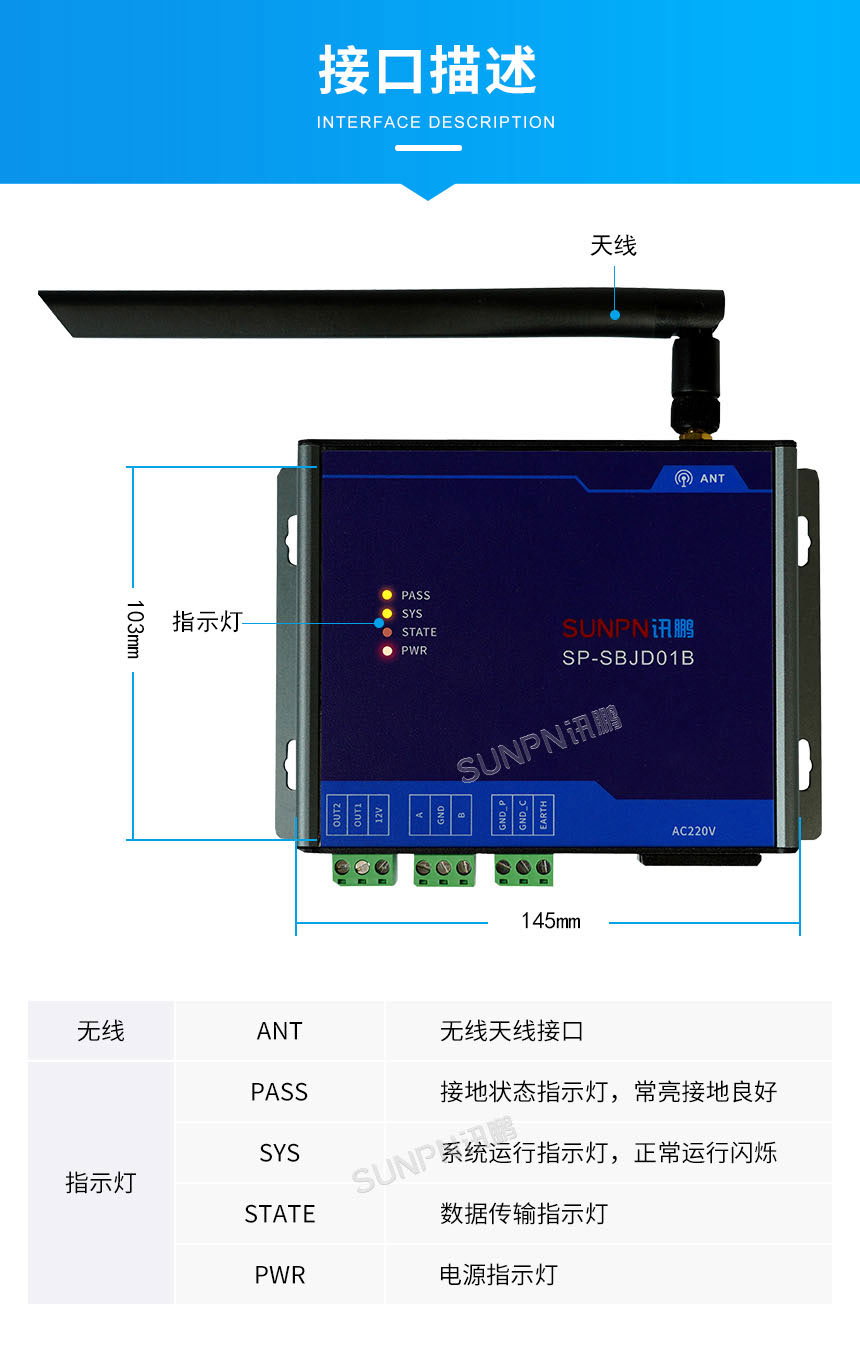

设备接地防静电监控仪-接口描述

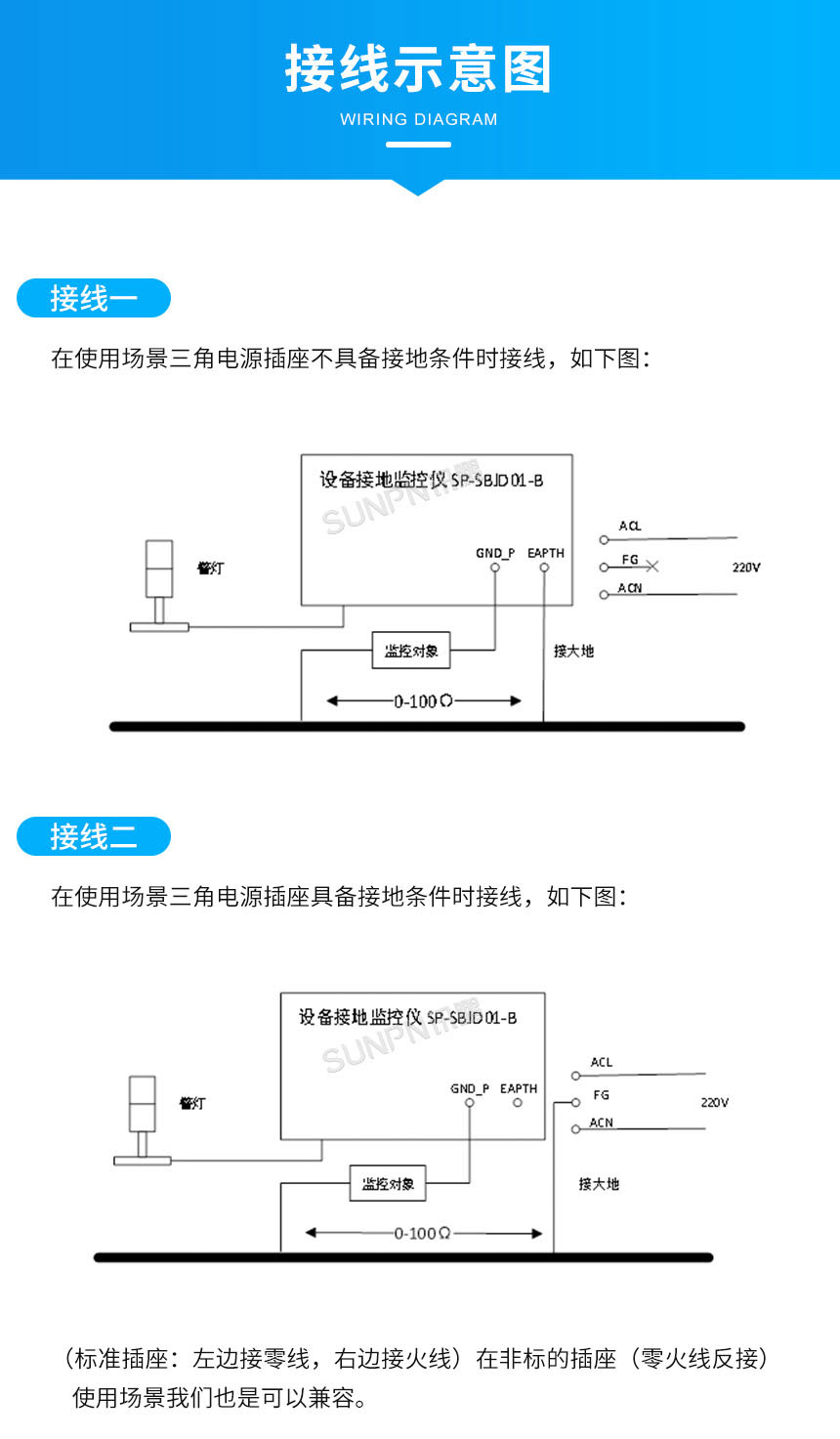

设备接地防静电监控仪-接线示意图

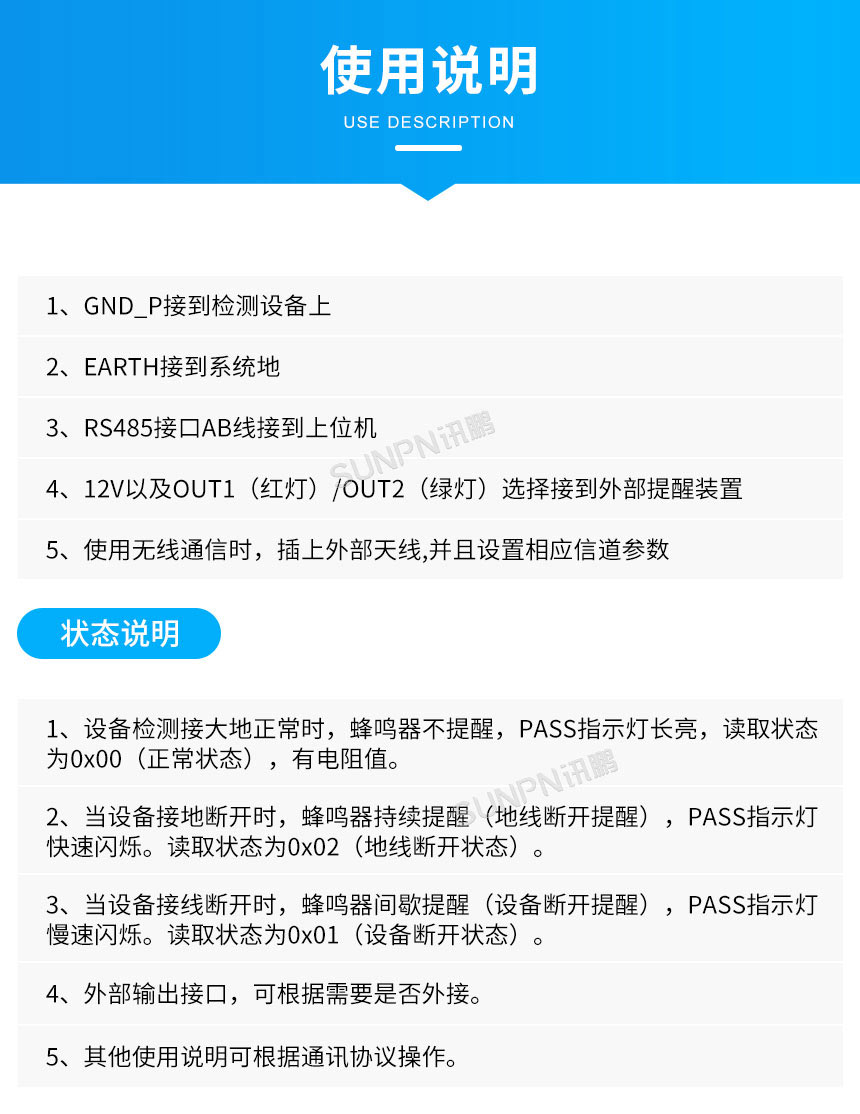

设备接地防静电监控仪-使用说明

三、设备接地防静电监控仪的应用价值

1.变 "事后补救" 为 "事前预警"，接地异常秒级响应，避免静电损伤导致的批量报废。

2.替代人工点检，降低 ESD 工程师重复劳动，点检数据自动生成报表，审厂一键导出。

3.数据全程留痕，每一次接地异常的时间、阻值、持续时长均可追溯，满足汽车电子、半导体等高端客户的供应链审核要求。

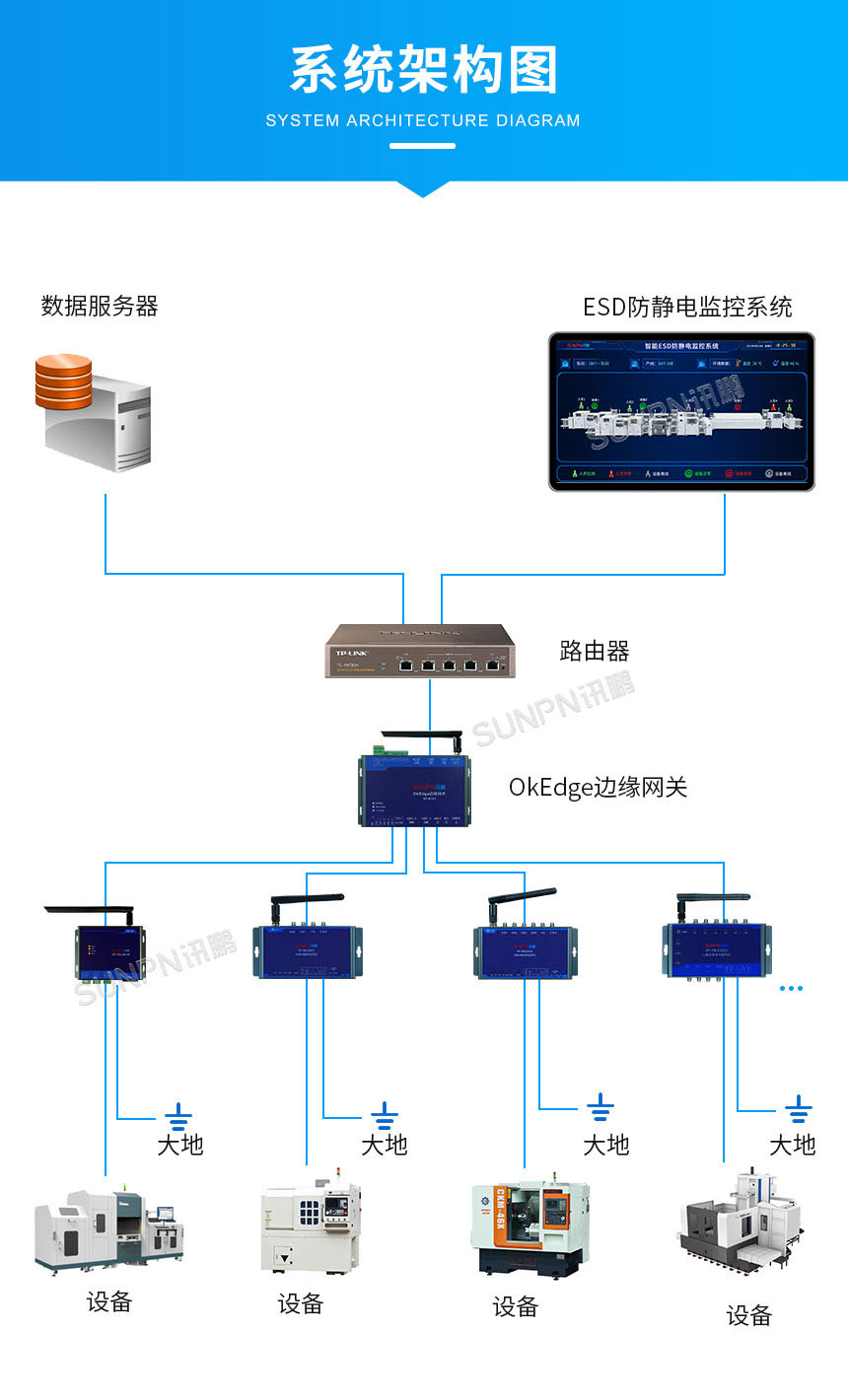

设备接地防静电监控仪-系统架构图

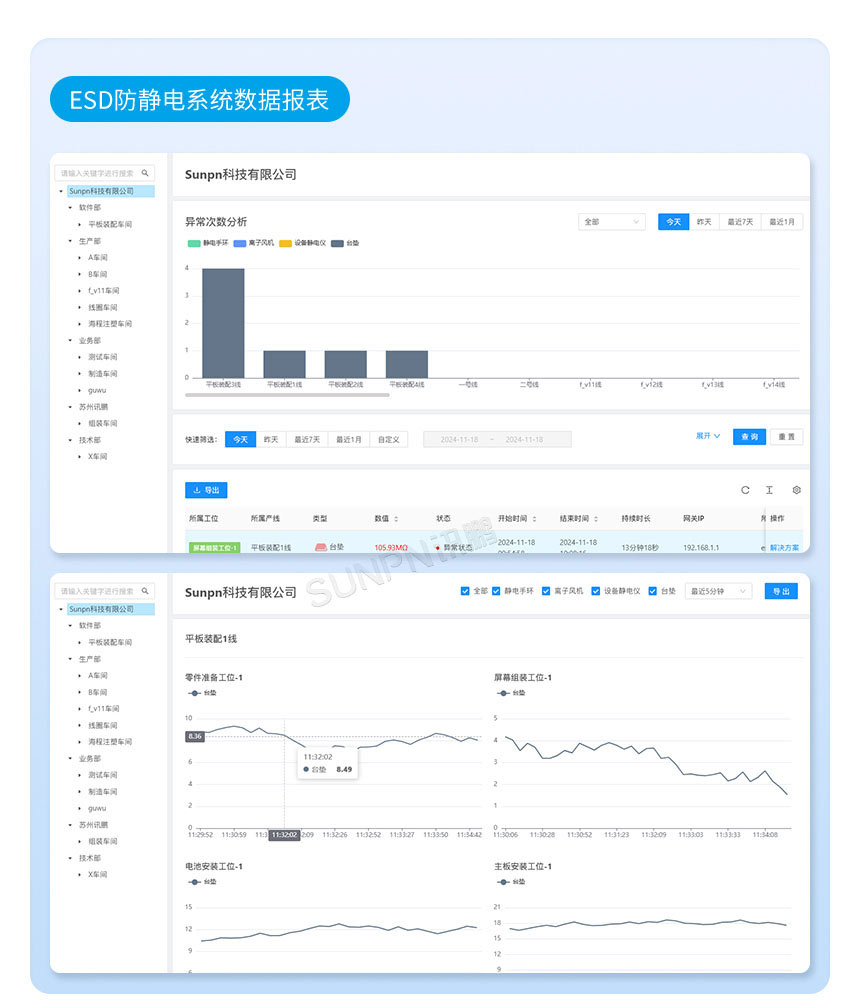

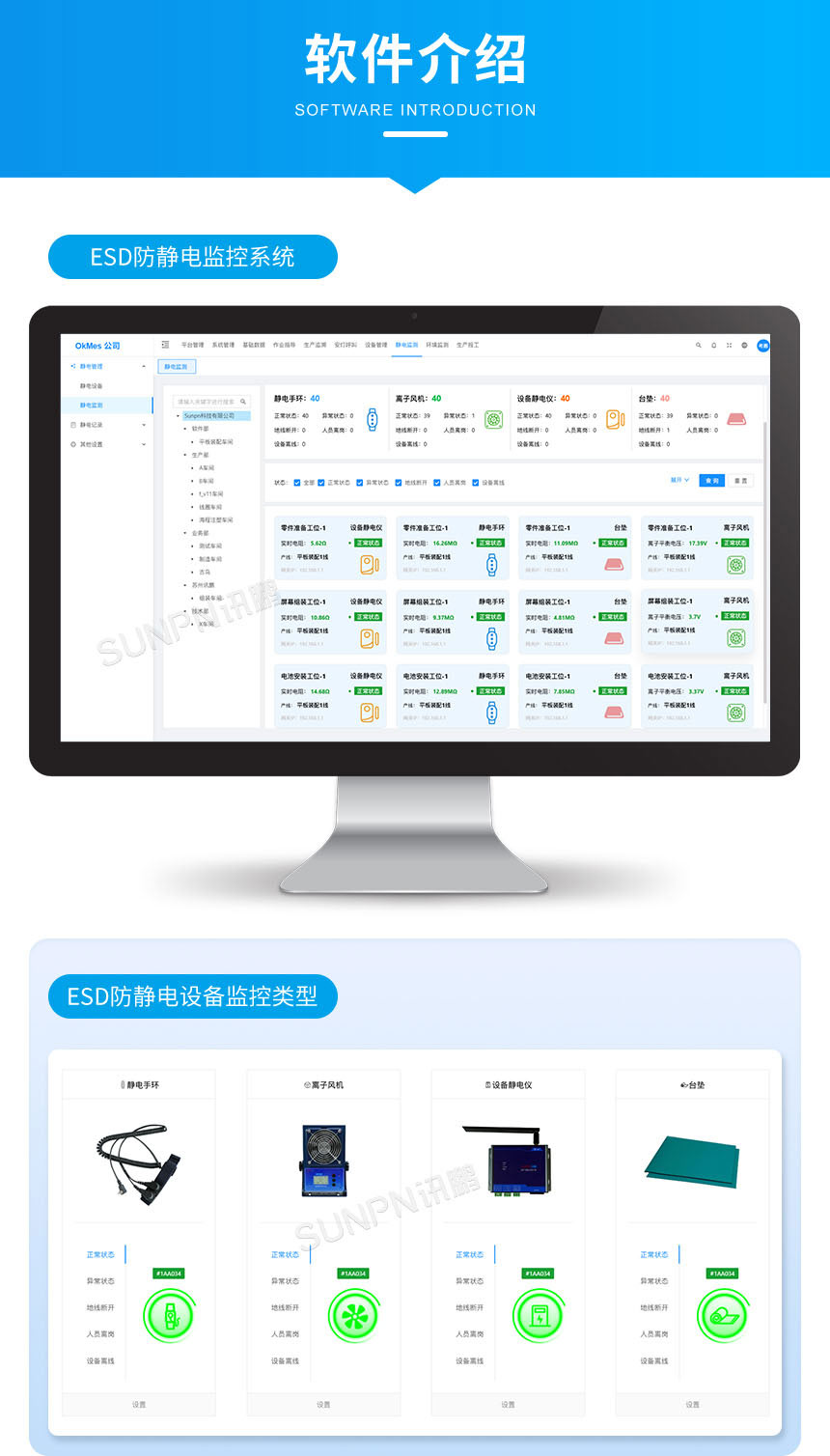

设备接地防静电监控仪-软件介绍

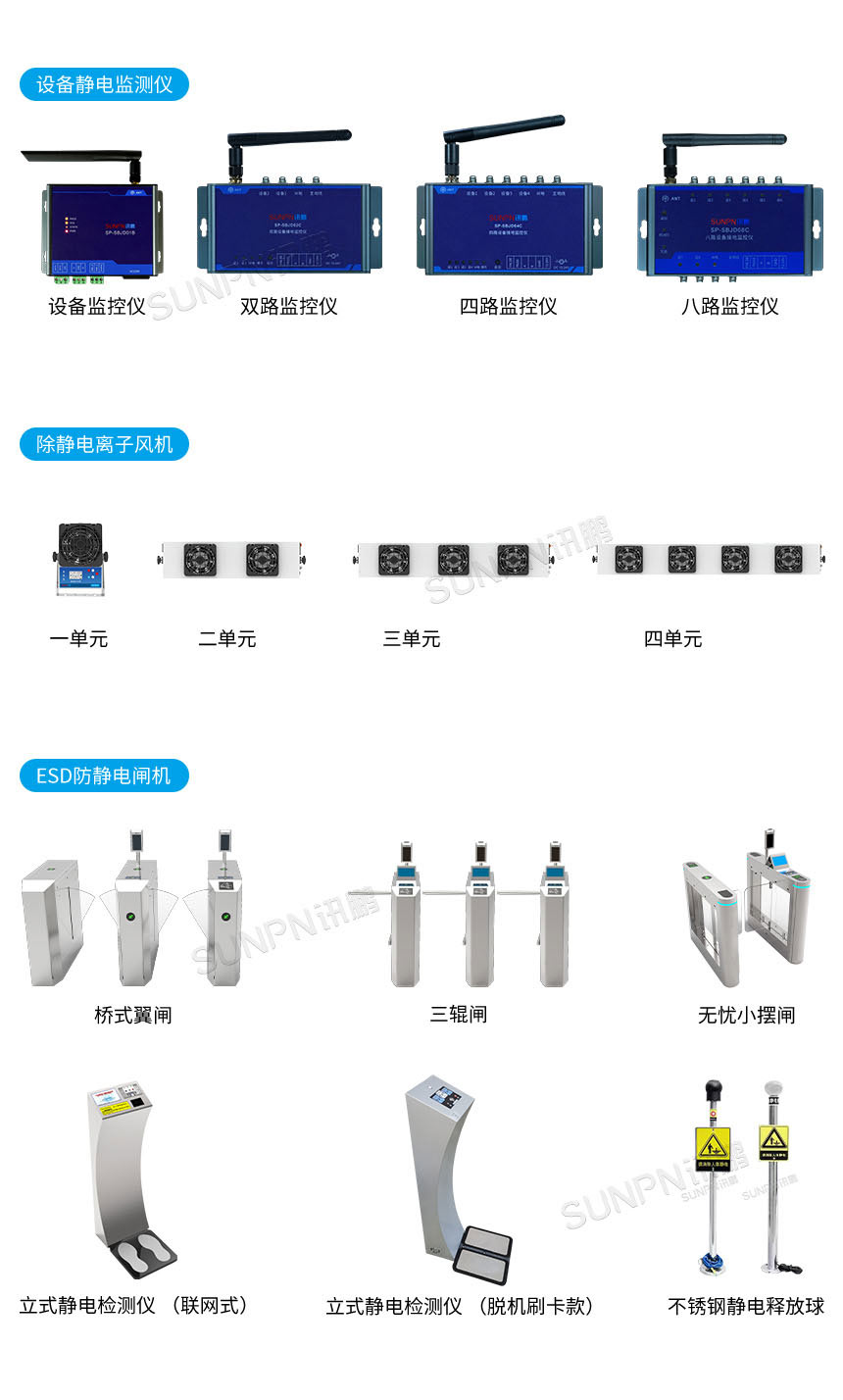

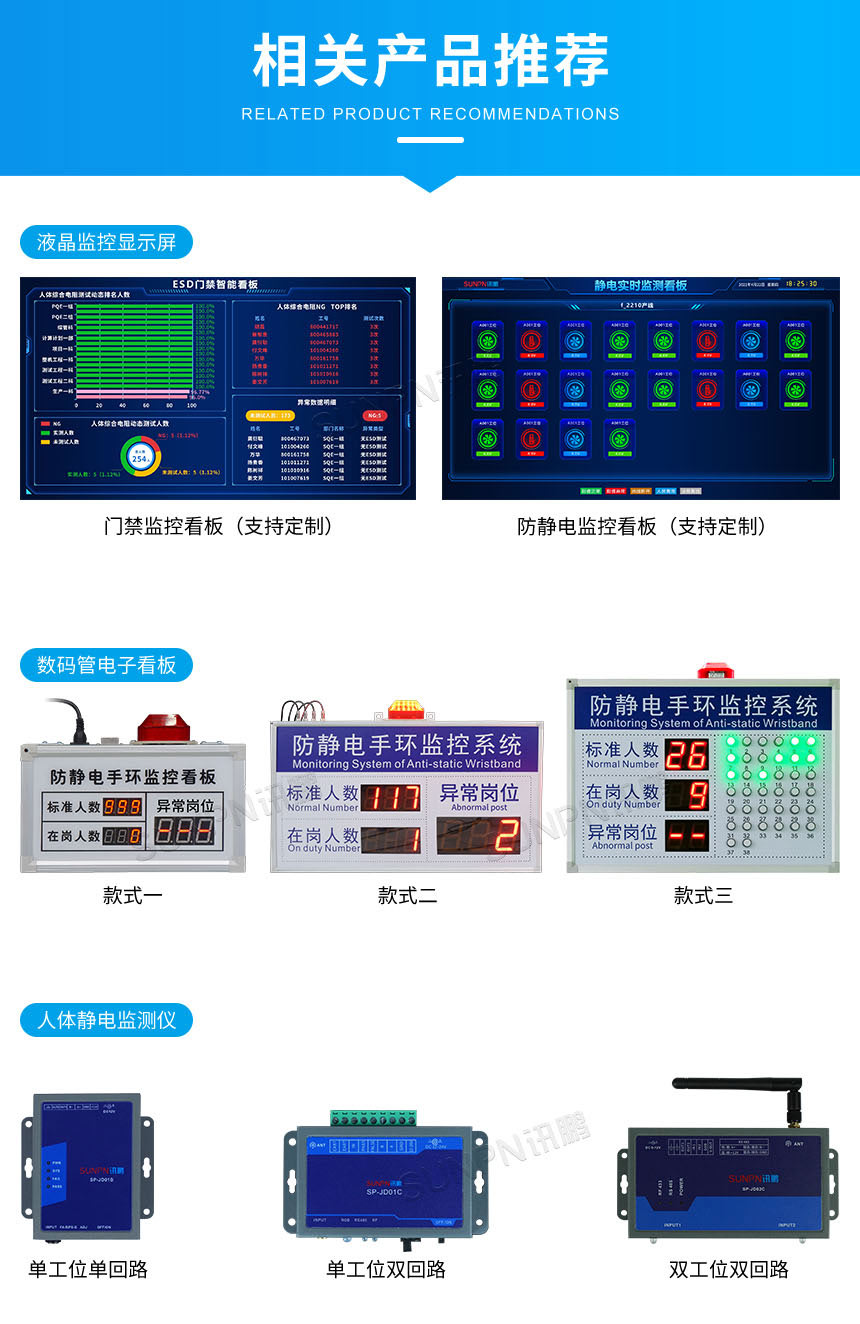

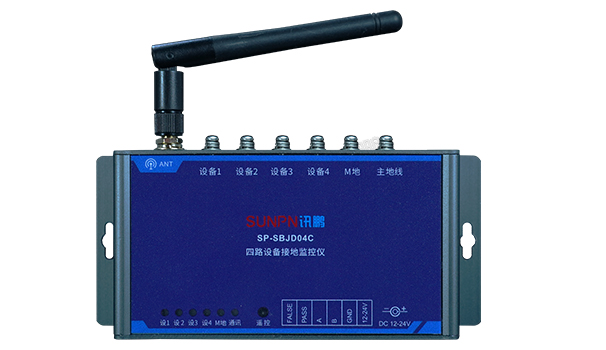

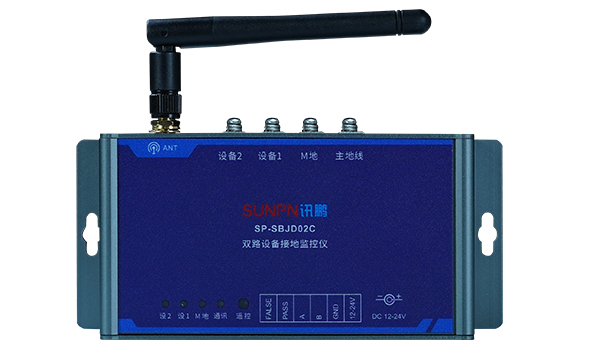

设备接地防静电监控仪-相关产品推荐

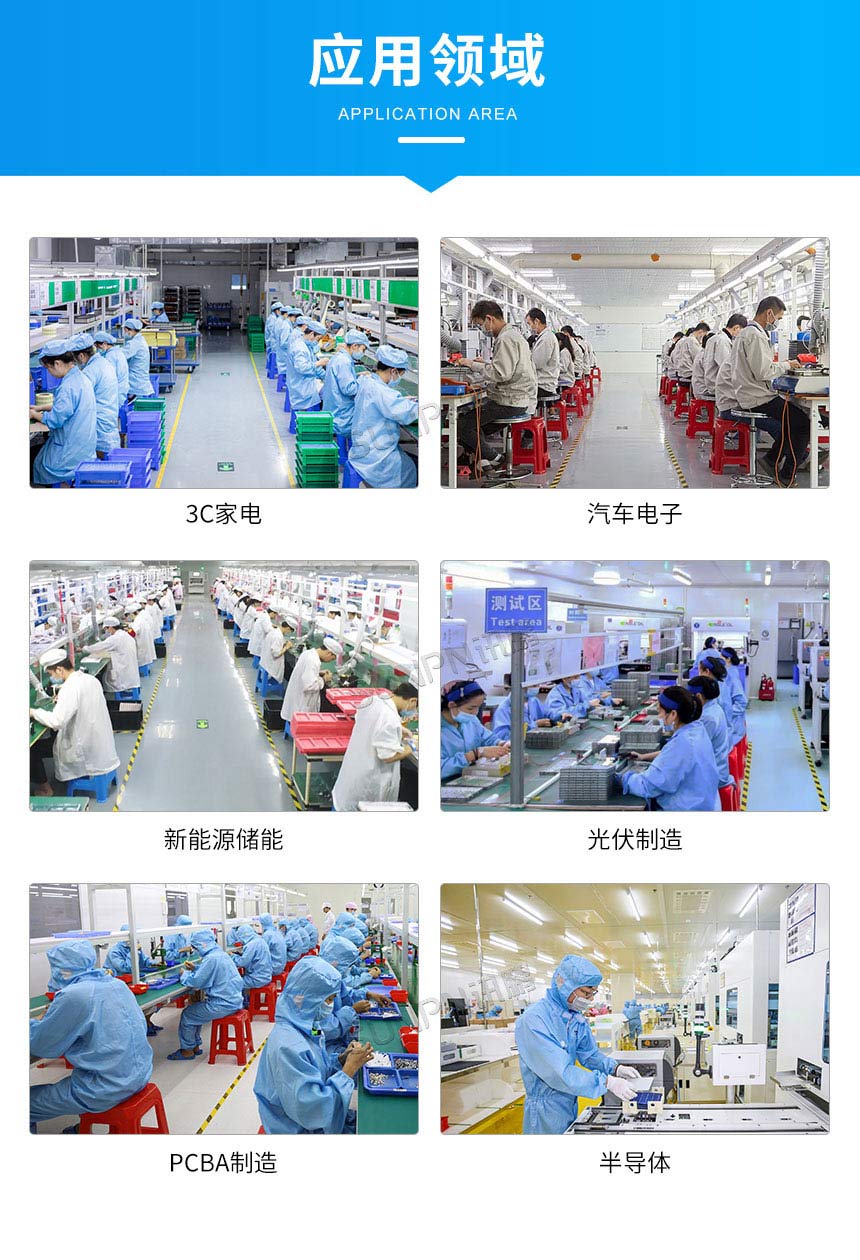

设备接地防静电监控仪-应用领域

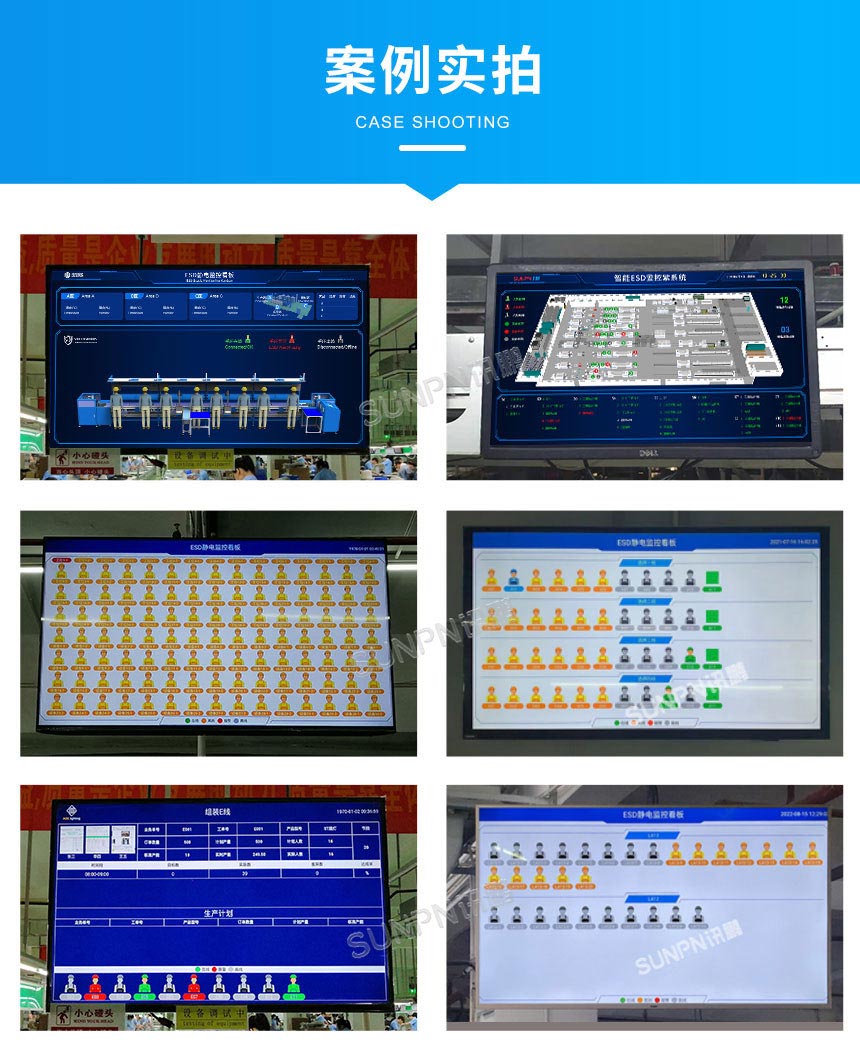

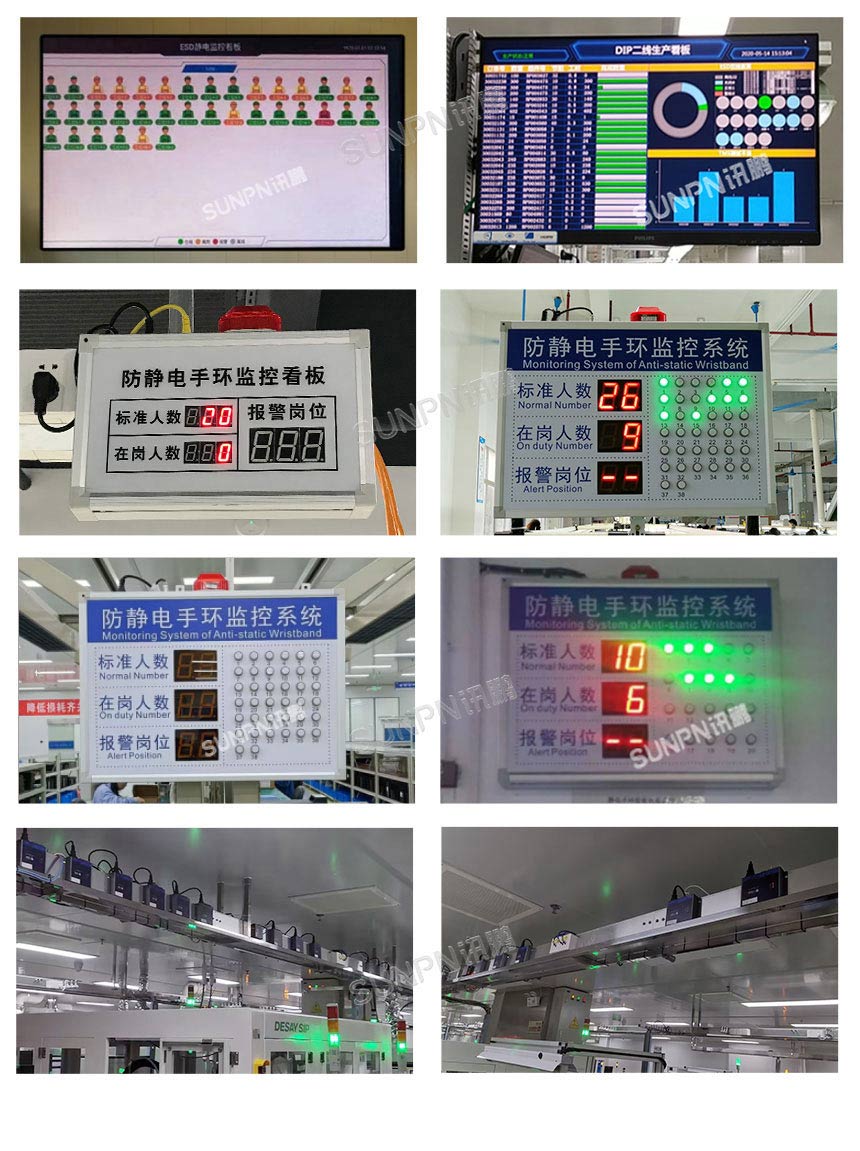

设备接地防静电监控仪-案例实拍

讯鹏科技深耕工业物联网领域，提供软硬件一站式 ESD 在线监测解决方案，支持定制开发，产品提供五年质保，已服务于 3C 家电、汽车电子、新能源储能、光伏制造、PCBA、半导体等众多行业客户。
