ESD防静电监控系统实时监测SMT车间静电状态

在精密电子制造领域，SMT车间是静电敏感元器件的“核心战场”。一颗IC芯片可能因500V静电瞬间失效，而传统人工点检方式存在响应滞后、数据缺失、隐患难追溯三大痛点。某电子企业导入ESD防静电监控系统后，实现了对人员、设备、环境的全链路实时监测，彻底扭转被动防护局面。

防静电监控系统应用案例

ESD防静电监控系统由管理软件、现场显示屏、防静电监控仪三部分组成，通过RS485有线或LORA无线技术，实时采集并传输防静电设备（人员手腕带、台垫、离子风机、接地端子等）的数据。系统具备三大核心能力：

1.实时监测：24小时不间断监控静电状态，自动触发报警；

2.数据存储：记录每条数据的时间、位置、设备状态。

3.动态显示：现场显示屏实时更新异常信息，辅助管理人员快速决策。

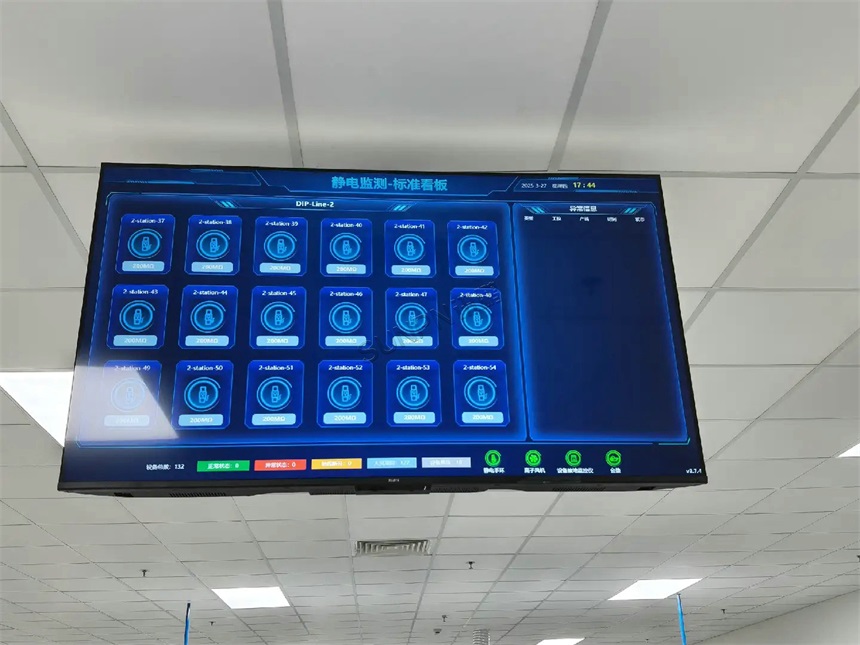

防静电监控看板

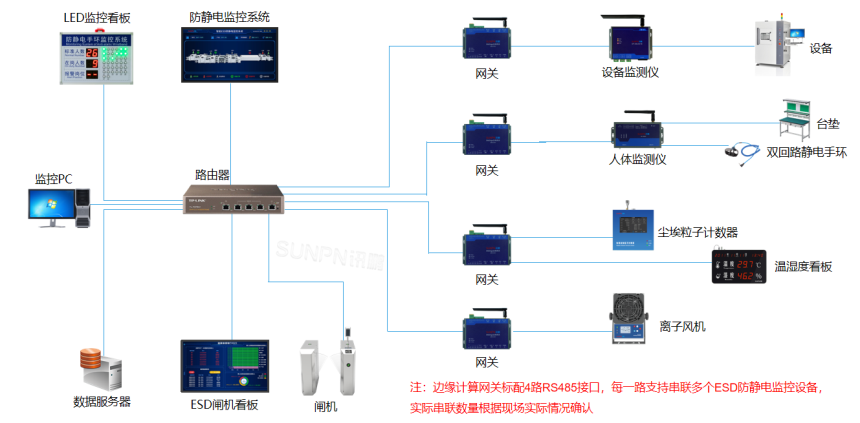

防静电监控系统架构

在SMT车间，操作人员是静电风险的主要来源。人体静电监控仪通过以下功能保障人员静电防护：

1.实时检测手腕带阻值：当阻值超过核定标准时，系统立即触发红色报警，并推送通知至管理员；

2.多通道并发监控：单台设备可同时监控多个工位，适配SMT产线密集布线需求；

3.数据追溯：记录每位员工的静电接触历史，便于排查异常事件根源。

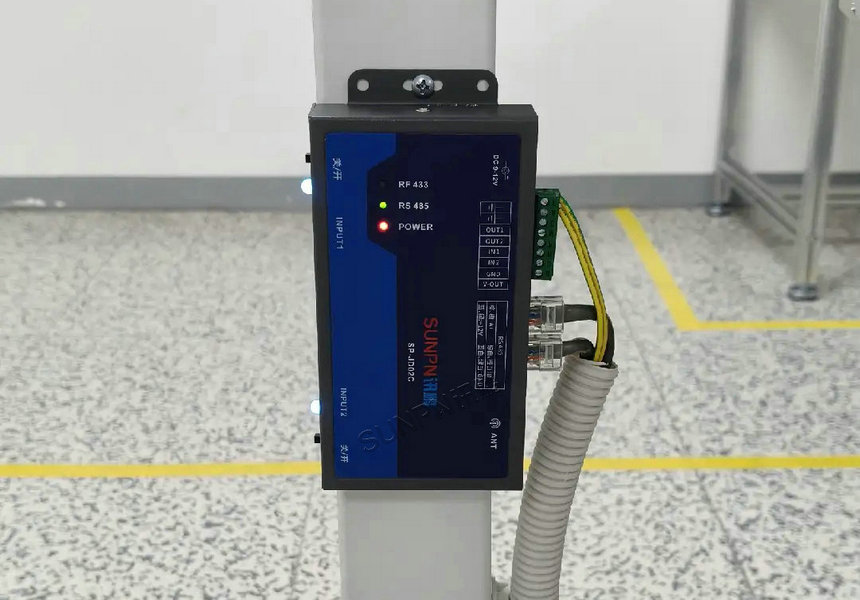

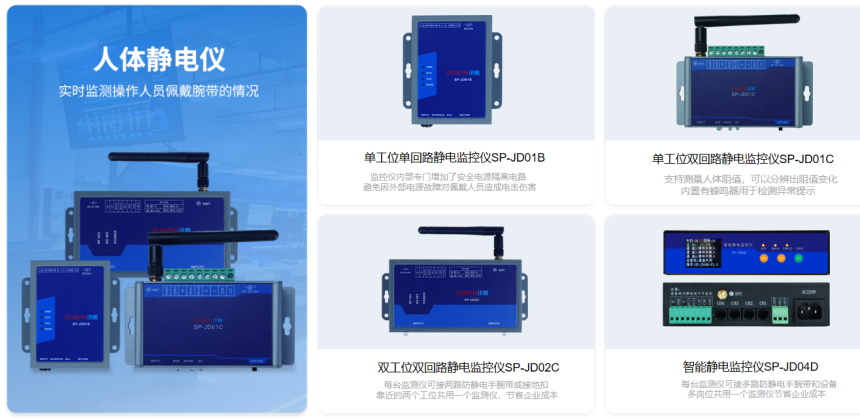

人体静电监控仪及功能介绍

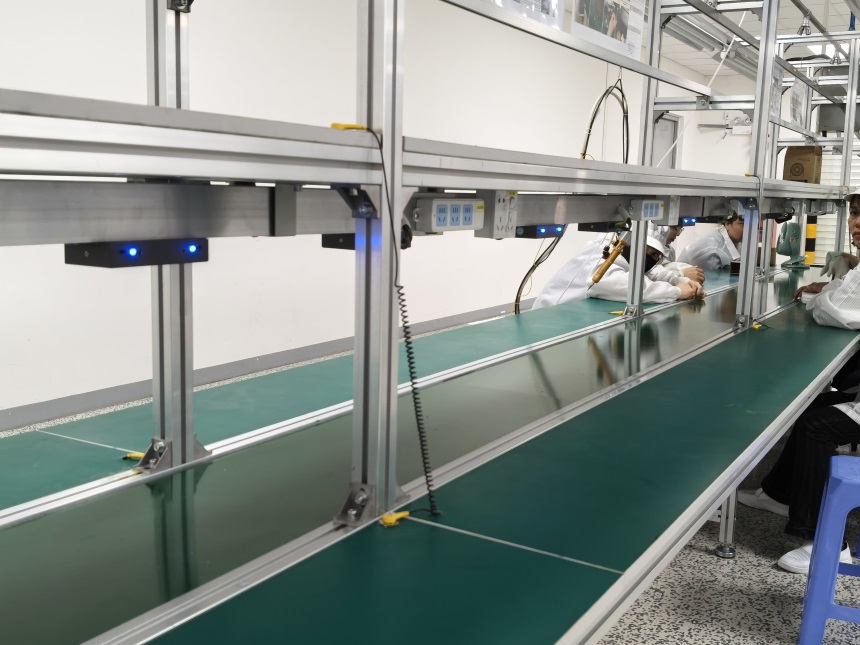

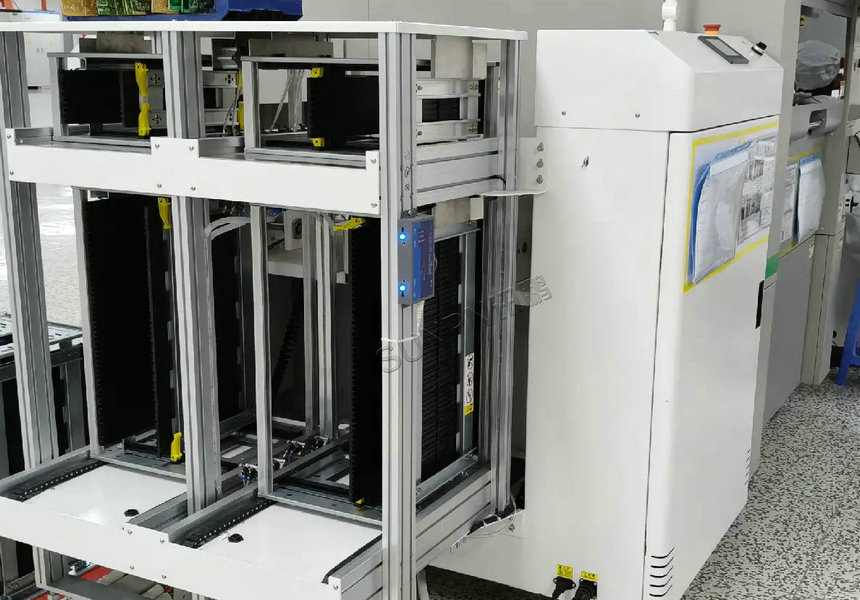

静电监控仪在流水线上应用

SMT车间的离子风机、贴片机等设备若静电超标，易导致PCB板污染或焊接缺陷。设备静电监控仪通过以下方式保障设备安全：

1.关键点位监测：对离子风机输出端、设备接地端子进行实时阻值检测；

2.阈值预警：当设备静电值偏离设定范围（如±50V），系统自动启动校准程序；

3.联动控制：异常时可联动关闭高风险设备，防止二次损伤。

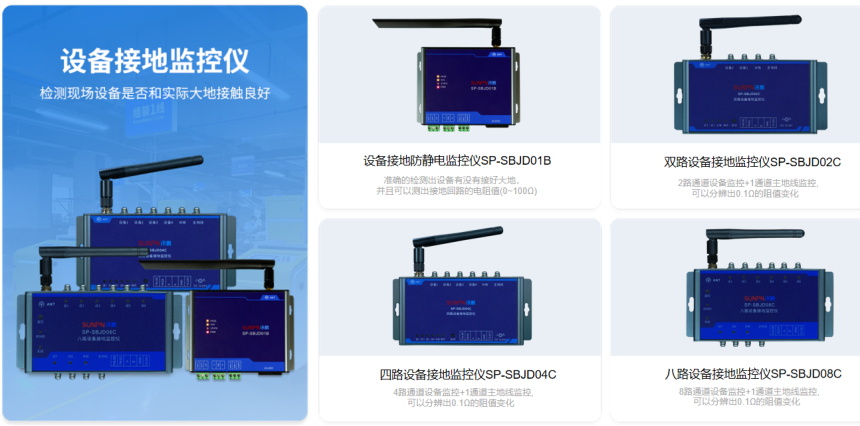

设备静电监控仪及功能说明

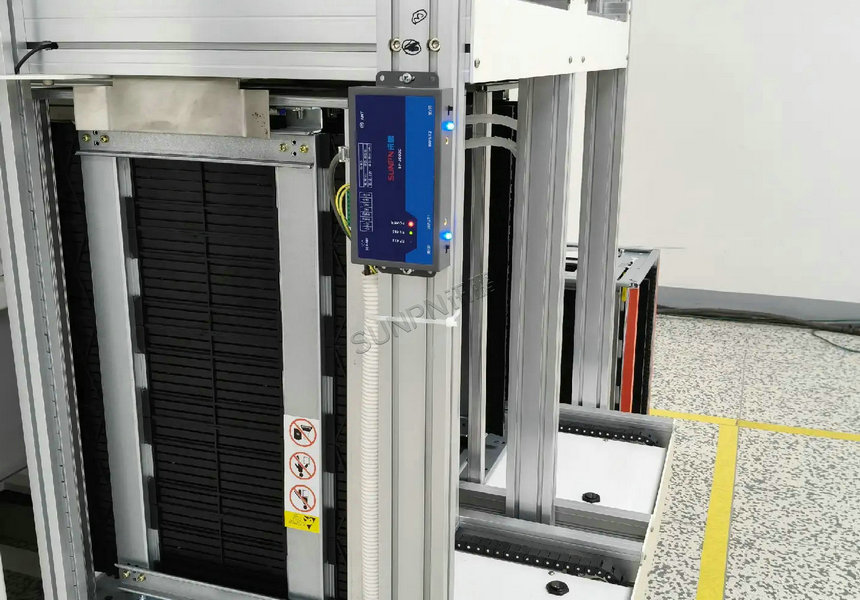

设备静电监控仪应用案例

SMT车间入口处的防静电监控看板是系统的核心交互界面，具备以下功能：

1.实时状态展示：以红/绿/黄三色区分各工位静电状态（异常/正常/预警）；

2.数据趋势分析：滚动显示过去24小时静电波动曲线，辅助识别高风险时段；

3.历史记录查询：支持按日期、工位筛选异常事件，生成电子报表。

通过看板，管理人员可直观掌握车间静电防护水平，快速响应异常。

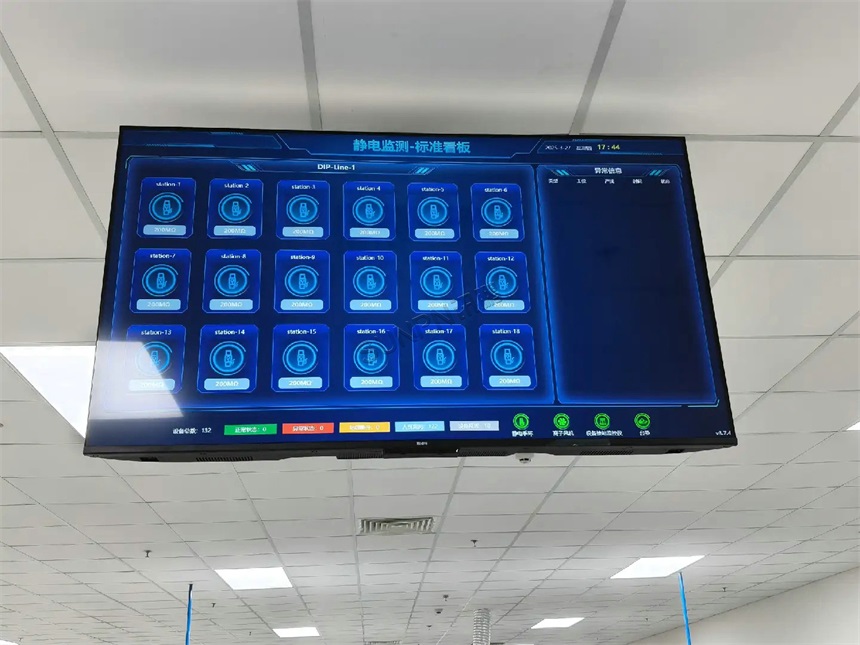

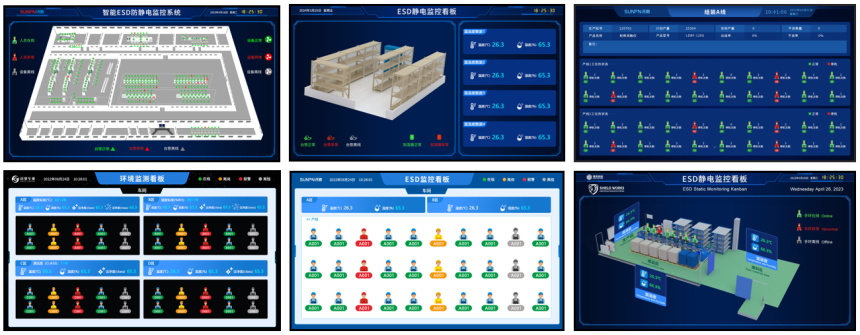

防静电监控看板

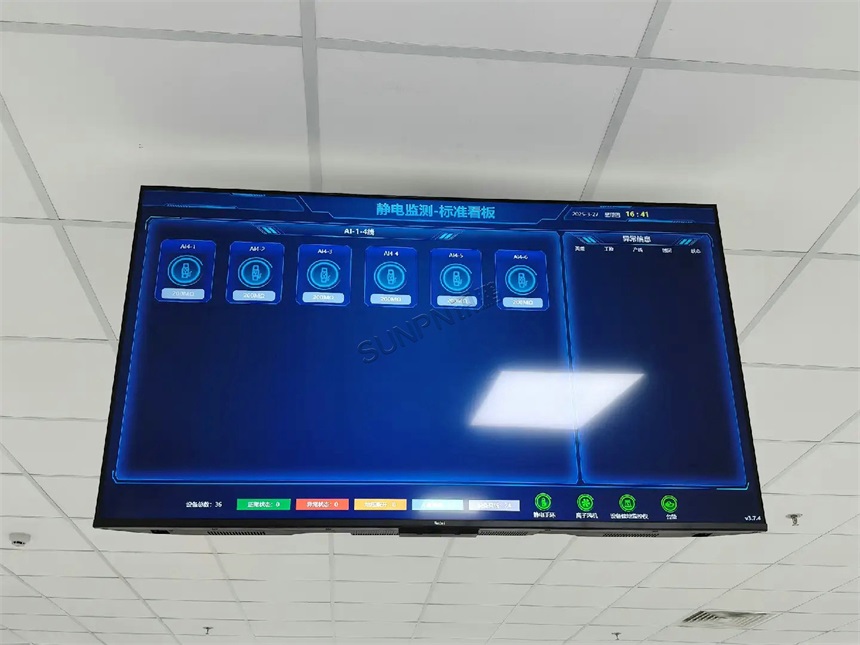

防静电监控系统看板

该电子企业部署ESD防静电监控系统后，实现了三大突破：

1.不良率下降：通过实时监控减少静电导致的元件击穿；

2.管理效率提升：数据自动采集替代人工记录，节省人力成本；

3.合规性增强：完整电子档案满足ISO9001与客户审计要求。

这一实践表明，ESD防静电监控系统不仅是技术工具，更是电子工厂迈向数字化、智能化的关键一步。

作者：XF
