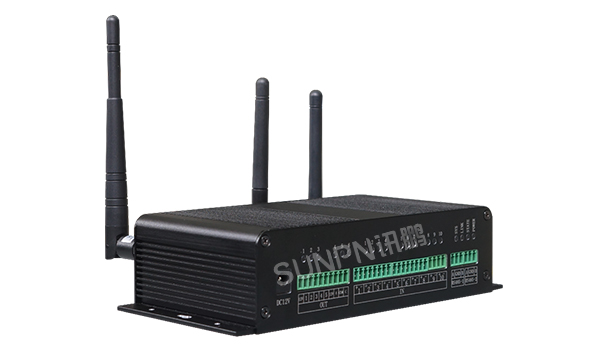

随着工厂数字化逐渐成为生产管理刚需，为实现产能、设备状态运行参数等现场数据采集，需要具备多种技术能力。系统集成商难以打通各硬件之间壁垒。系统终端选型成功是项目成功的基础，为解决数据采集端口、信号输出控制、数据传输组网，讯鹏专为生产管理系统配套研发的工业物联网网关（SP-WG200BN），具备RS485/RS232通讯、PT100热电阻接口、4-20ma、0-5v模拟量信号接口，5路OD门、1路继电器输出、10路光电隔离输入接口，轻松实现数据汇总采集、报警、控制。可通过以太网/WiFi/RF433/NB-IoT灵活组网，实现应用软件开发。
在大多数人来说，网关一词并不陌生,在我们生活中使用和出现的频率很高的，具体来说：网关又称网间连接器、协议转换器。网关在网络层以上实现网络互连，是最复杂的网络互连设备,仅用于两个高层协议不同的网络互连。网关既可以用于广域网互连，也可以用于局域网互连。
随着工厂数字化逐渐成为生产管理刚需为实现产能、设备状态、运行参数等一系列生产现场数据采集，通常需要具备多种技术能力。系统集成商难以打通各硬件之间壁垒。系统终端选型成功是项目成功的基础，为解决数据采集端口、数据传输组网、信号输出控制需要，讯鹏为生产管理系统配套研发的WG200B无线工业网关。
WG200B无线工业网关，采用业内工业级高性能嵌入式结构，针对智能制造、智能家居、智慧农场、工业控制、工厂设备等领域，将数据的采集与传输做了专业的一体化设计。使用此网关时，用户无需关心具体细节，只需简单设置即可实现以太网、WIFI、RS232、RS485、RF433、IO等设备之间的数据交换。网关自带输入输出、AD采集和温度测量等功能，用户发送简单指令即可方便采集设备的开关信号、计数信号、模拟量信号，也可以控制设备的输出状态。

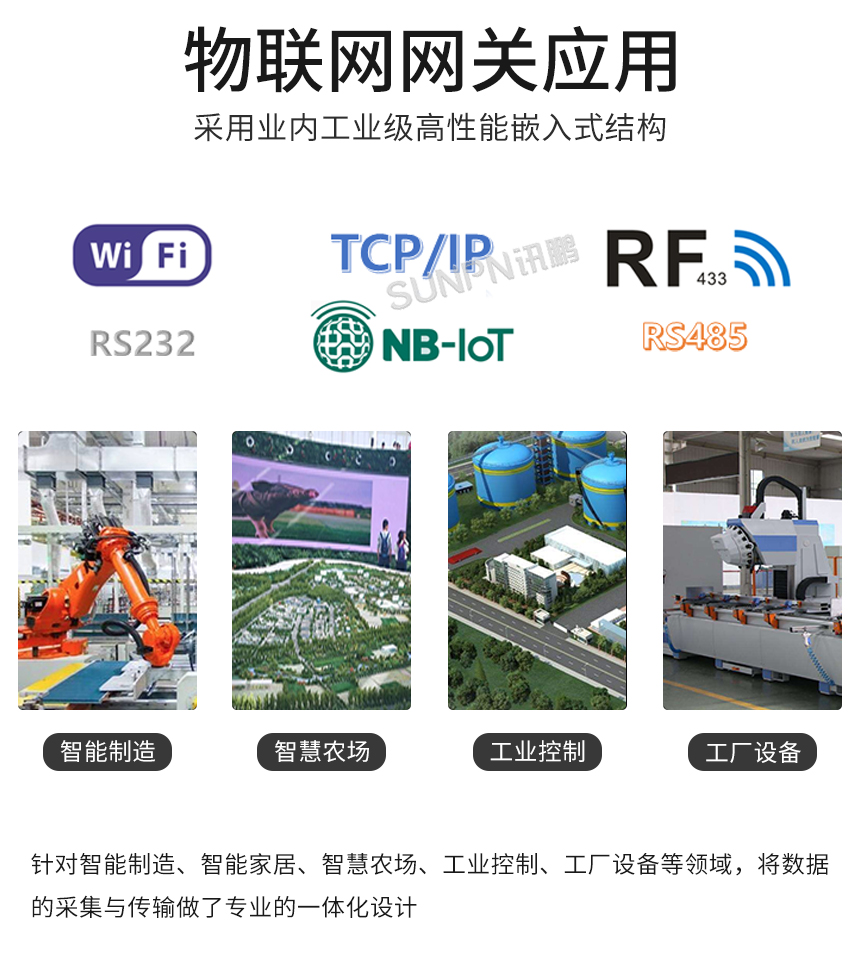

无线工业网关应用

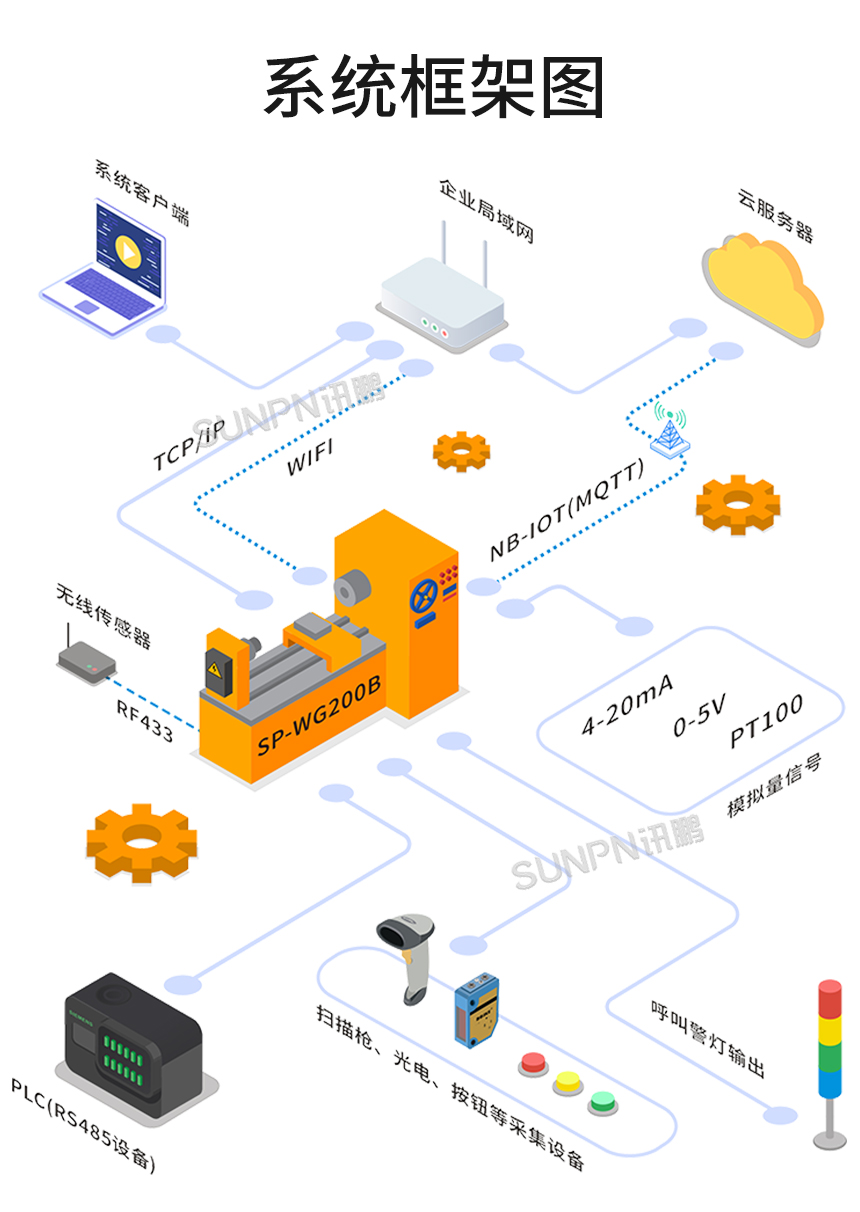

无线工业网关-系统架构图

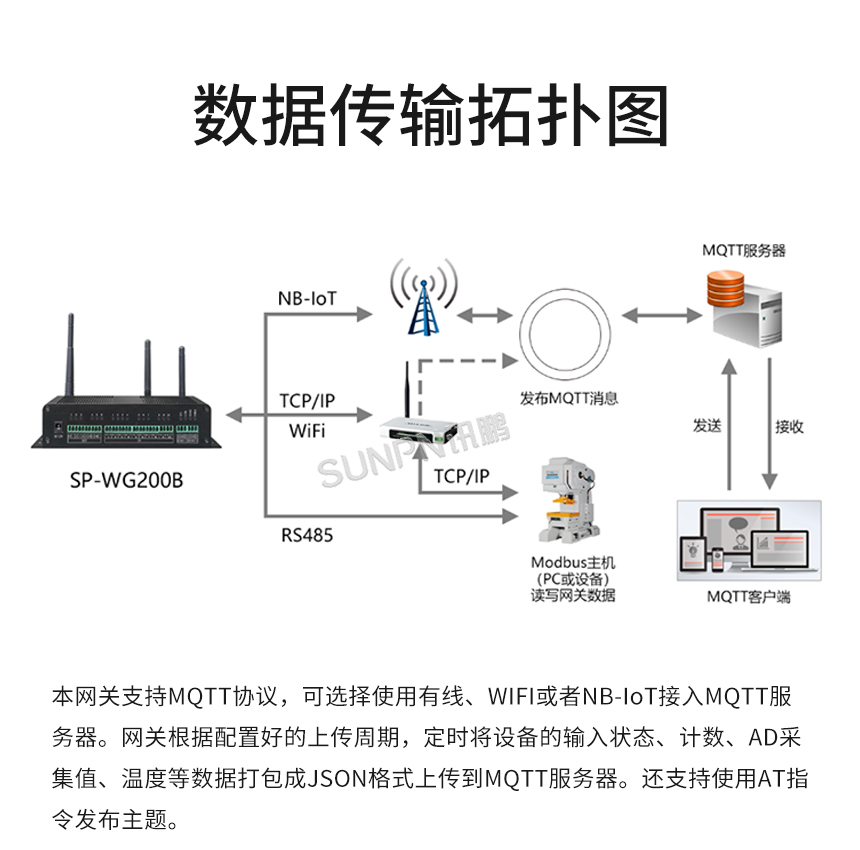

无线工业网关-数据传输拓扑图

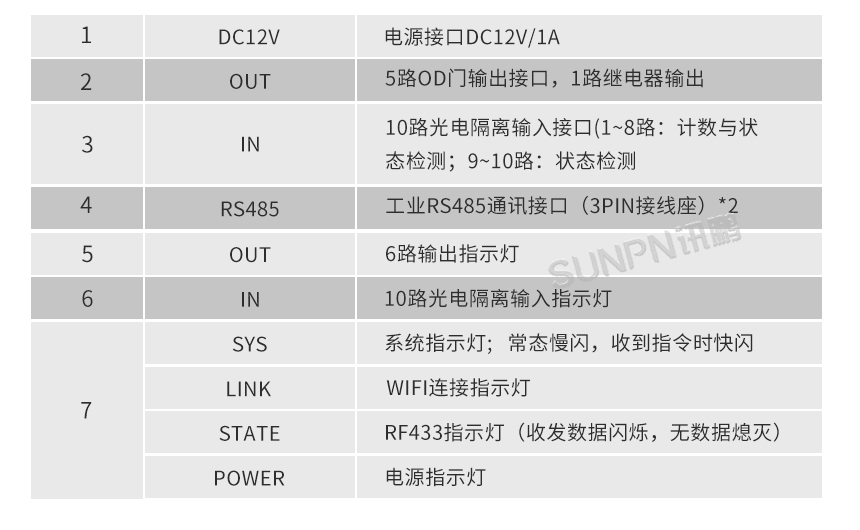

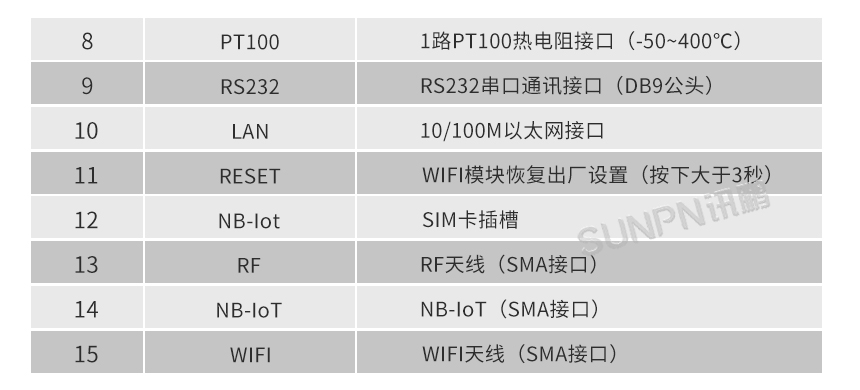

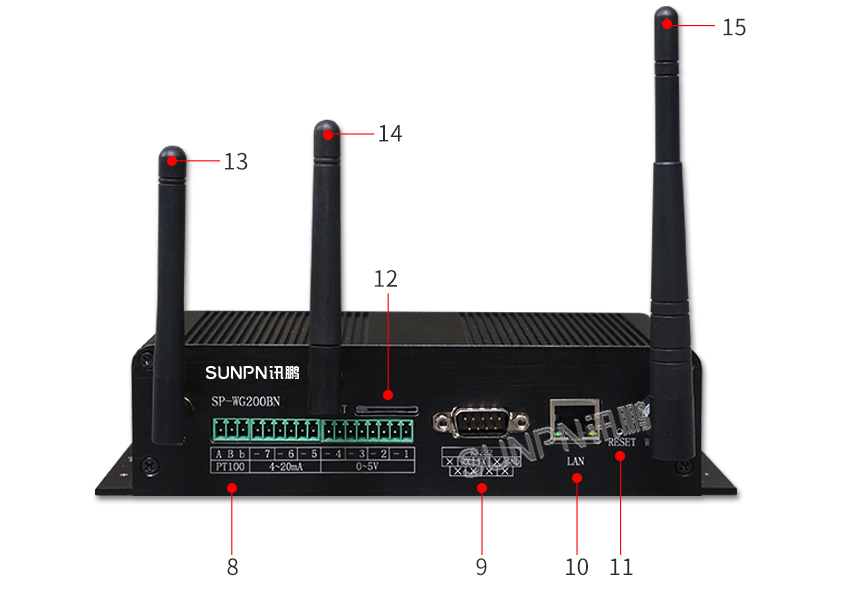

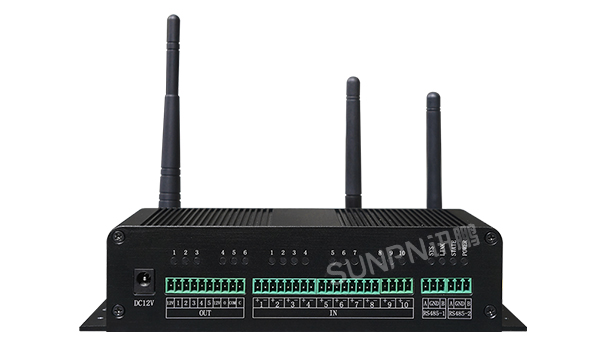

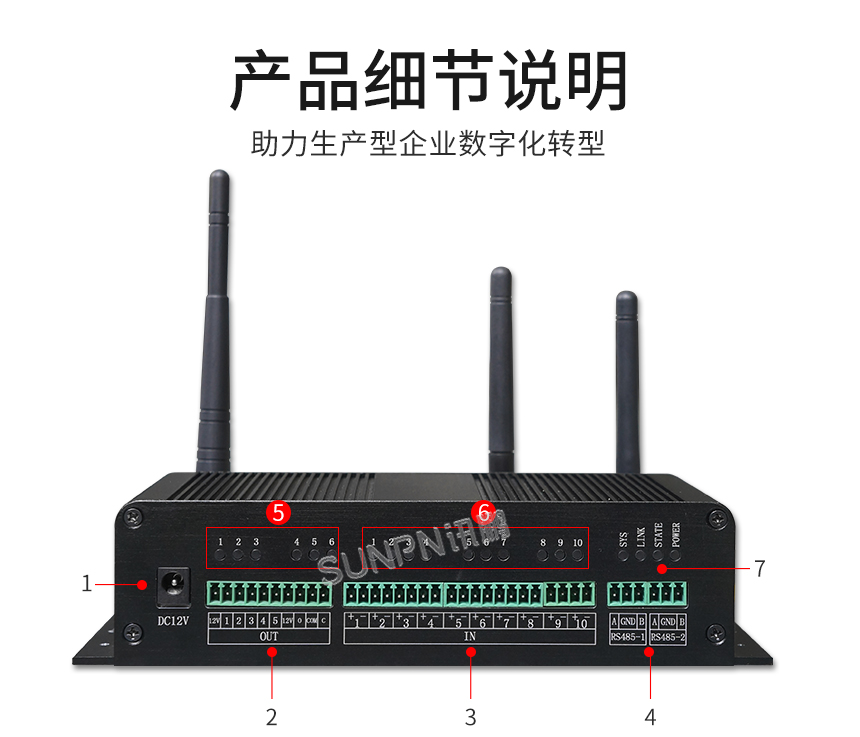

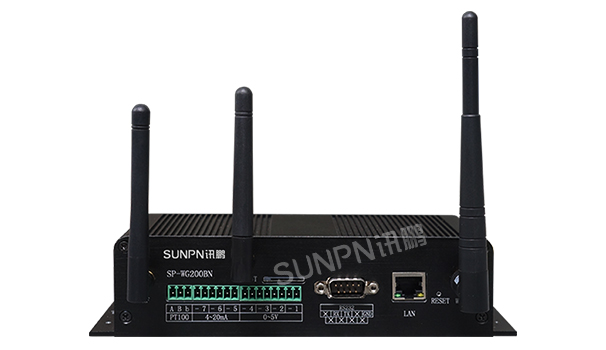

无线工业网关-产品细节说明

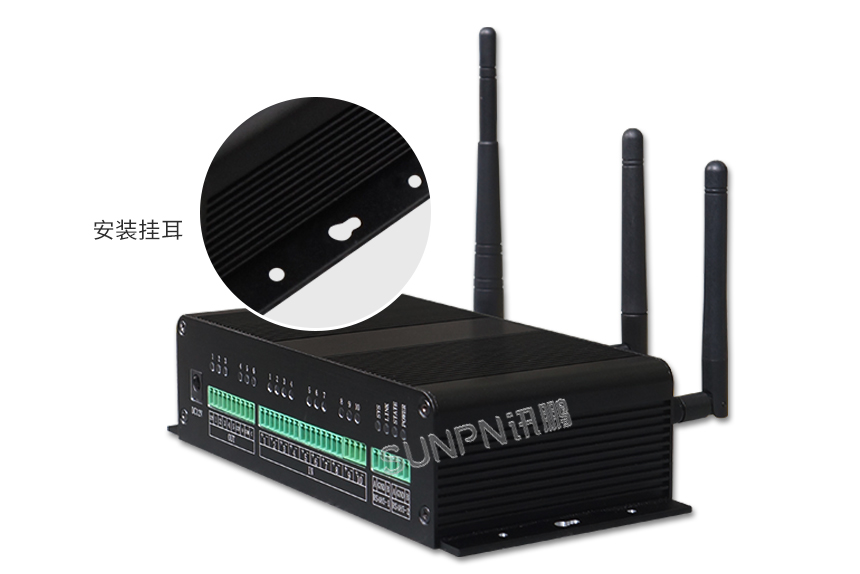

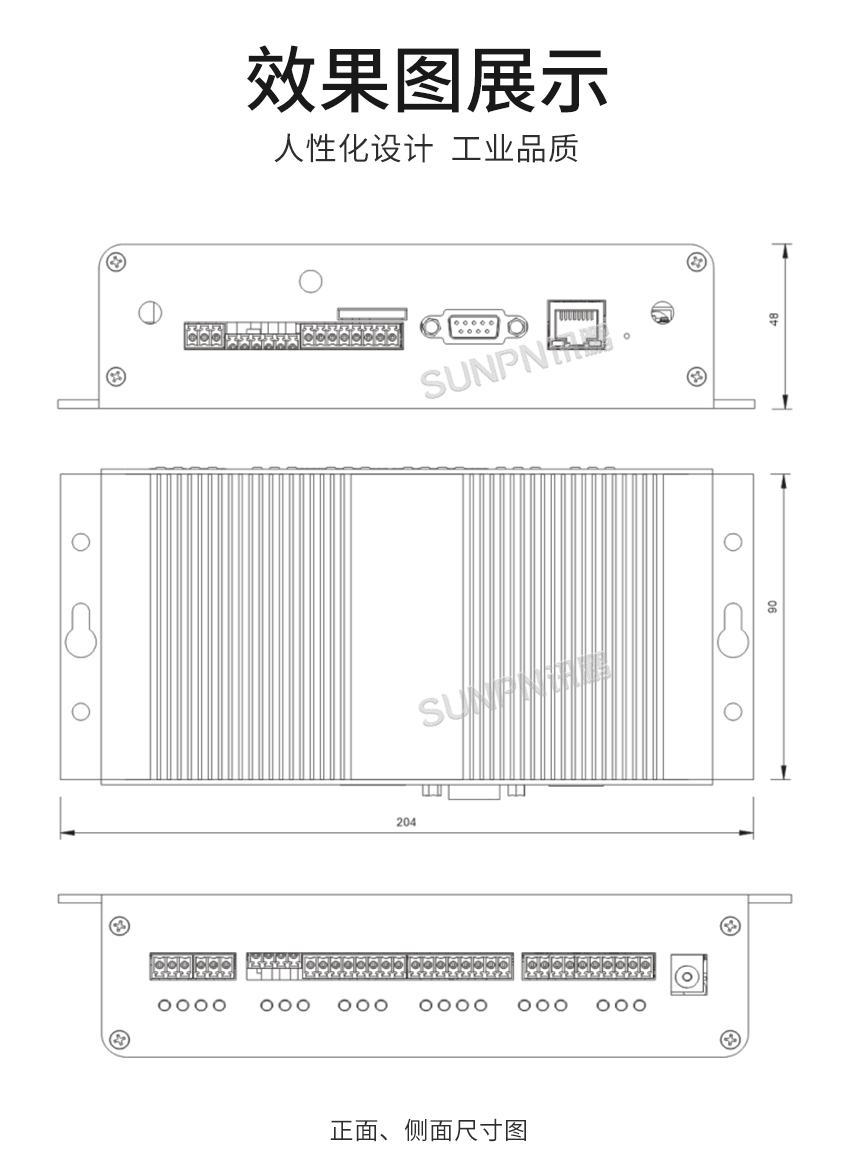

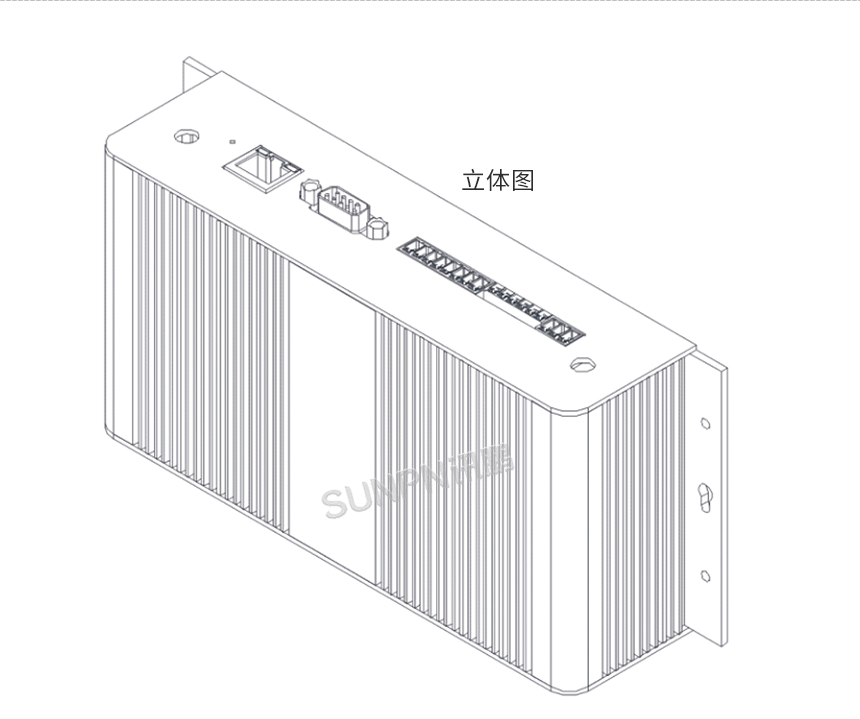

无线工业网关-效果图展示

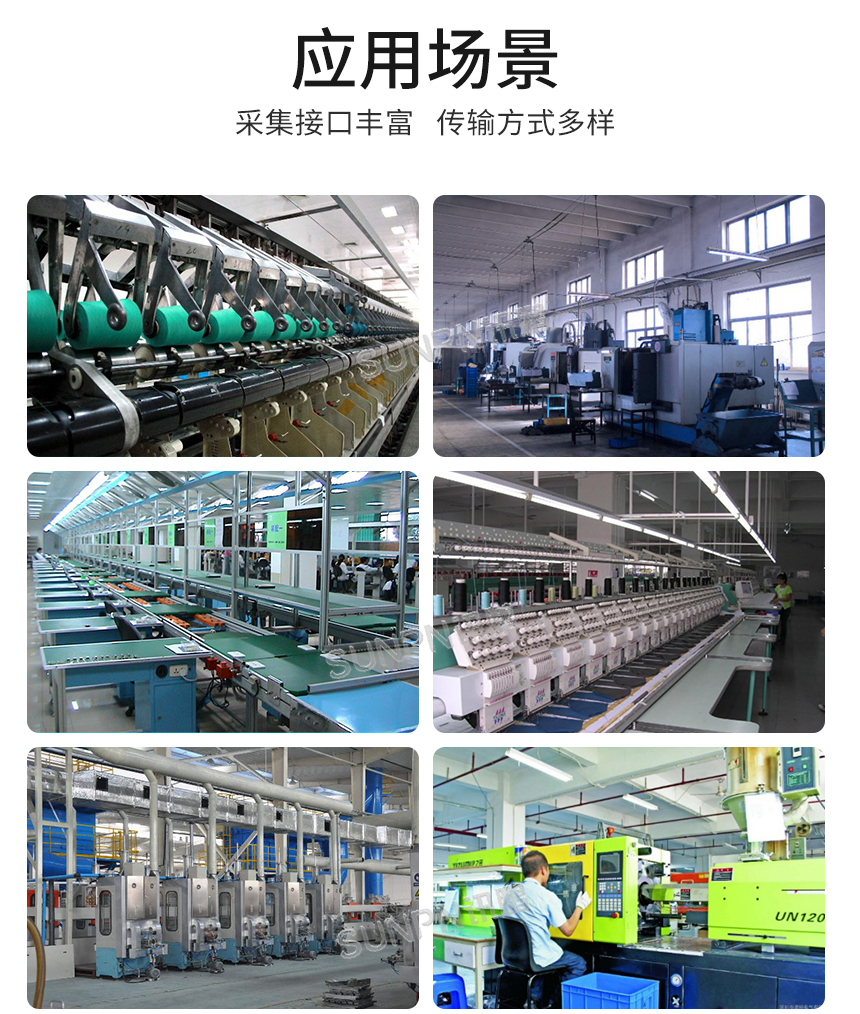

无线工业网关-应用场景
| 电源电压 | DC12V | ||
| 工作电流 | 平均电流100mA@12V，峰值电流200mA@12V | ||
| 通信接口 | 网口/WIFI/RS232/RS485*2/RF433接口 | ||
| 串口参数 | RS232/RS485/RF433(默认9600bps,8,1.None) | ||
| 以太网 | 10Mbps/100Mbps | ||
| 输入接口 | 10路光电隔离输入(DC信号5~24V) | ||
| 输出接口 | 5路0D门(Vos <60V,Io<4A),1路继电器(|<3A,DC<30V,AC<250V) | ||
| 模数转换接口 | 分辨率16位。4路电压，3路电流，1路PT100热电阻接口 | ||
| 天线接口 | WIFI:SMA接口; RF:SMA接 口; NB-IoT:SMA接 口 | ||
| 工作温度 | -30~65°C | ||
| 相对湿度 | 10%~90%无冷凝 | ||
| 外形尺寸 | 204mm X 90mm X 48mm | ||
| 标准认证 | FCC/CE/ROHS | ||
| 无线标准 | 802.11b/g/n | ||
| 频率范围 | 2.412GHz-2.484GHz | ||
| 发射功率 | 802.11b: +19dBm(Max.@11Mbps） ；802.11g: +18dBm(Max.@54Mbps) ；802.11n: +17dBm(Max.@HT20,MCS7) ，+17dBm(Max.@HT4O,MCS7)；用户可以配置功率 | ||
| 接收灵敏度 | 802.11b: -89dBm ( @11Mbps ) ；802.11g: -81dBm ( @54Mbps) ；802.11n: -73dBm ( @HT2O,MCS7) ，-71dBm ( @HT40,MCS7 ) | ||
| 工作频率 | 431.5M-435M (另有427.5-431M和435.5-439M版本) | ||
| 调制方式 | GFSK | ||
| 频道间隔 | 500KHZ | ||
| 信道数 | 8信道 | ||
| 发射功率 | 最大20dBm | ||
| 接收灵敏度 | -116dBm | ||
| 传输距离 | 传输距离大于200米(具体视环境而定) | ||
| 标准 | HD-FDD-LTE | ||
| 速率 | 14.4Kbps~57.6Kbps | ||
| 标准频段 | B1 B2 B3 B5 B8 B20 等 | ||
| 最大发射功率 | 23dBm~-40dBm | ||
| 接收灵敏度 | -115dBm | ||
| 无线网络类型 | AP/STA模式 | ||
| 安全机制 | WEP/WPA-PSK/WPA2-PSK | ||
| 加密类型 | WEP64/WEP128/TKIP/AES | ||
| 工作模式 | 数据透传+网关协议 | ||
| 网络协议 | TCP/UDP/ARP/ICMP/DHCP/DNS/HTTP | ||
| TCP连接数 | 32 | ||
| 用户配置 | WEB服务器配置 | ||
