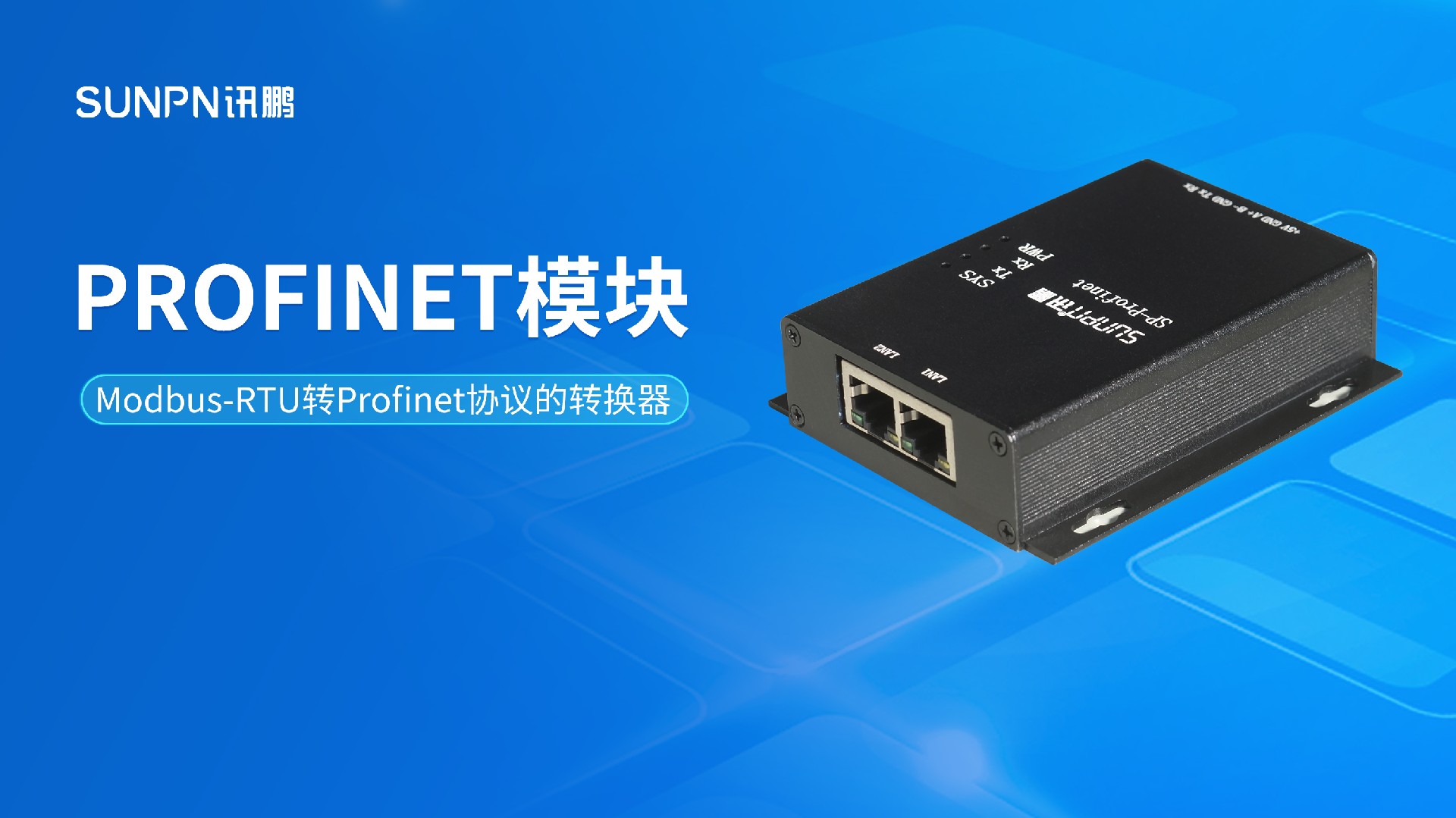

SP-PROFINET模块是Modbus-RTU转Profinet协议转换器。 无需复杂的配置，只需软件进行简单的组态即可将Modbus 设备与带Profinet通讯接口的PLC连接；产品核心采用西门子原装处理器，接口带隔离并增加防雷、防静电、防浪涌保护；兼容RS485 和 TTL串口通讯，铝合金外壳，尺寸小巧 安装方便。PROFIBUS-DP协议转换器，实现PROFIBUS-DP协议与MODBUS-RTU、MODBUS-TCP协议之间的转换，实现与PROFIBUS-DP协议对接。讯鹏数字化工业智能终端涵盖：MES工位机、工业平板、工控主机、物联网网关。实现工业现场显示、交互、数采、组网、应用。智慧融万物，赋能数字化。

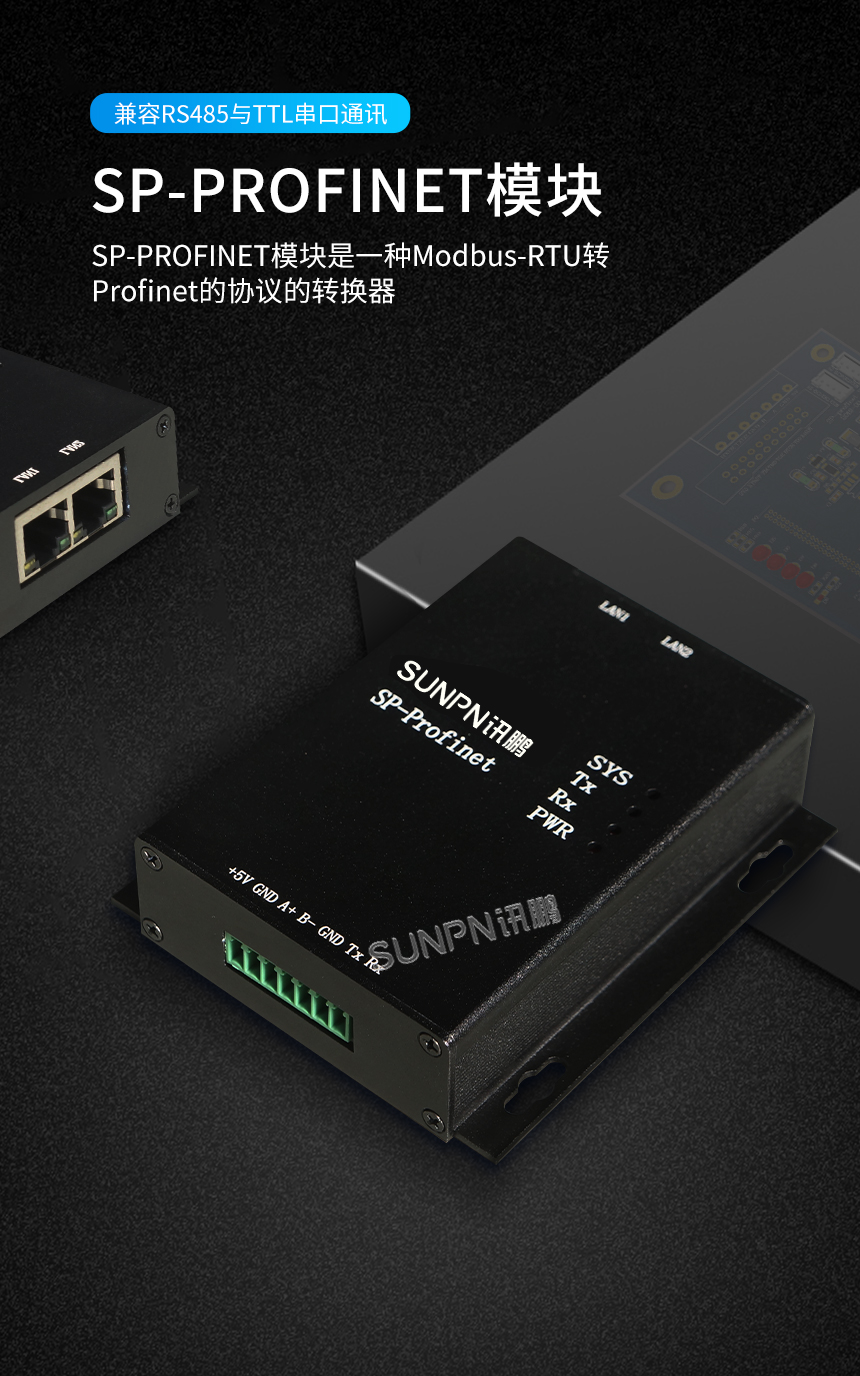

SP-PROFINET模块是一种Modbus-RTU转Profinet的协议转换器。PROFINET是一个开放式的工业以太网通讯协定，产品无需复杂的配置，只需用博途软件进行简单的组态即可将Modbus设备与带Profinet通讯接口的PLC连接；产品核心采用西门子原装处理器，接口带隔离并增加防雷、防静电、防浪涌保护；铝合金外壳，尺寸小巧、安装方便。
目前全球PROFIBUS，是非常成熟、成功的现场总线技术，得到了众多应用场景的验证；标准以太网技术的飞速发展及普及，尤其是其更高的通信速率以及更灵活的网络拓扑等特点使其逐渐转向工业应用。
PROFINET模块-操作简单
PROFINET模块-西门子芯片
PROFINET模块-设备自带诊断功能

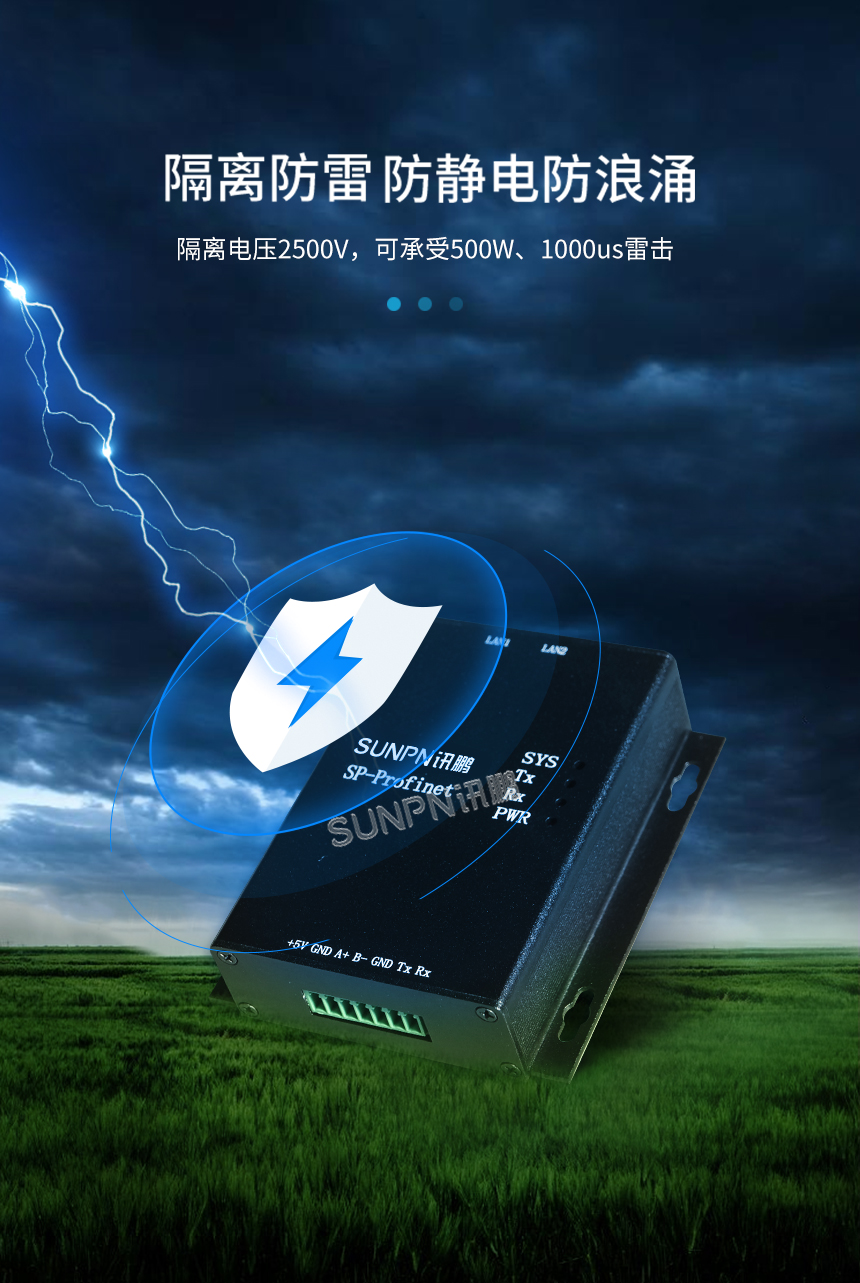

PROFINET模块-隔离防雷
PROFINET模块-看门狗保护
PROFINET模块-系统架构
PROFINET模块-铝合金外壳

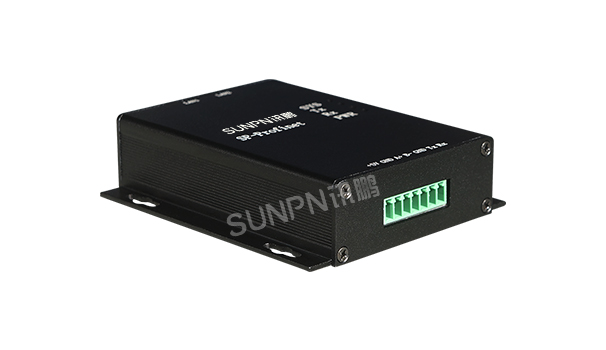

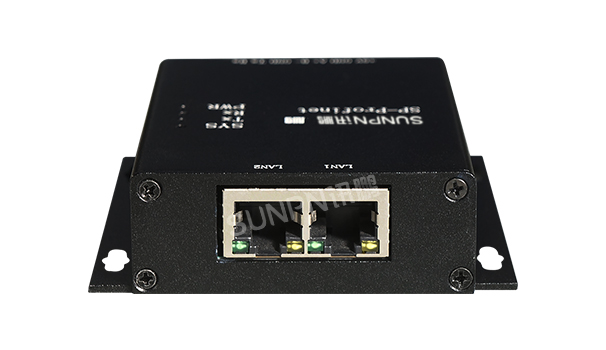

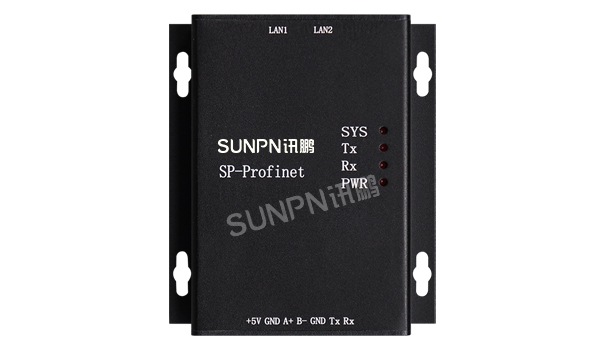

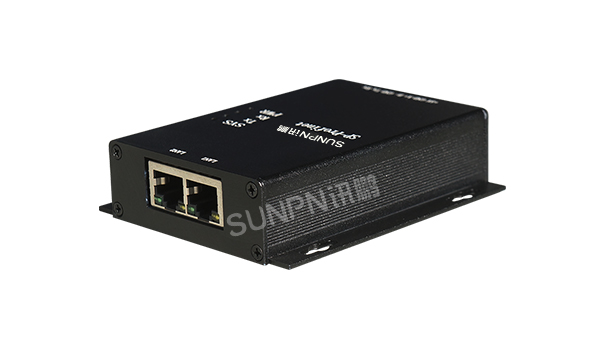

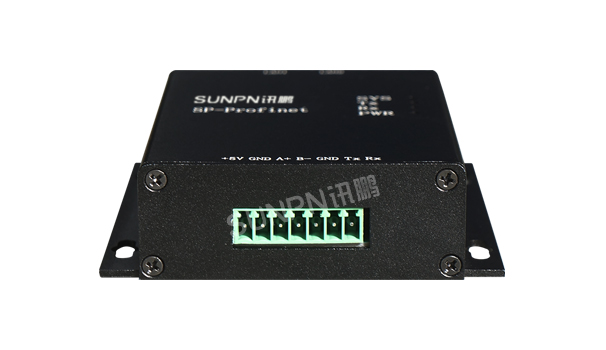

PROFINET模块-产品实拍
PROFINET模块-外观尺寸

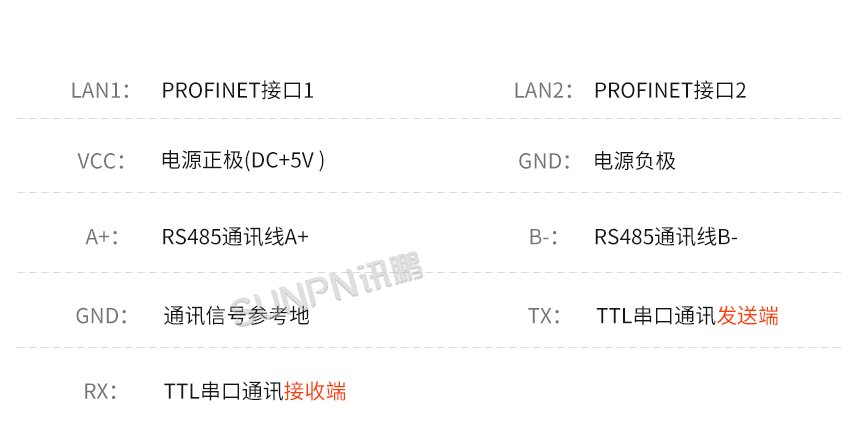

PROFINET模块-接口描述
PROFINET模块-操作说明
2、设备参数说明
网关工作模式：目前固定为主站方式。
从站ID号：工作主机模式时表示要访问的从机站号(默认01) ，工作为从机模式表示本机站号；槽输入和输出起始地址表示MODBUS RTU协议要读写从站寄存器起始地址;目前固定支持槽1和槽2，字节数量可选用250 BYTE或者64 BYTE。
3、串口参数说明
物理层：MODBUS RTU通信载体。
波特率、数据位、校验位、停止位为MODBUS RTU侧串口通用参数配置。
数据模式： MODBUS协议数据格式，目前固定为RTU格式。
字符间隔：判断一帧数据结束的字符间隔。
响应超时时间：作为主站时等待从机响应的MAX时间，超过此时间为响应超时。
轮询延时时间：作为主站时读从站数据轮询的间隔时间，设置为0可关闭周期性读。
输出模式：固定为事件触发，表示作为主站时PROFINET侧输出有数据变化时，才会去写MODBUS寄存器。
模块控制：固定禁止。
注：参数配置后PROFINET模块需要重新上电生效

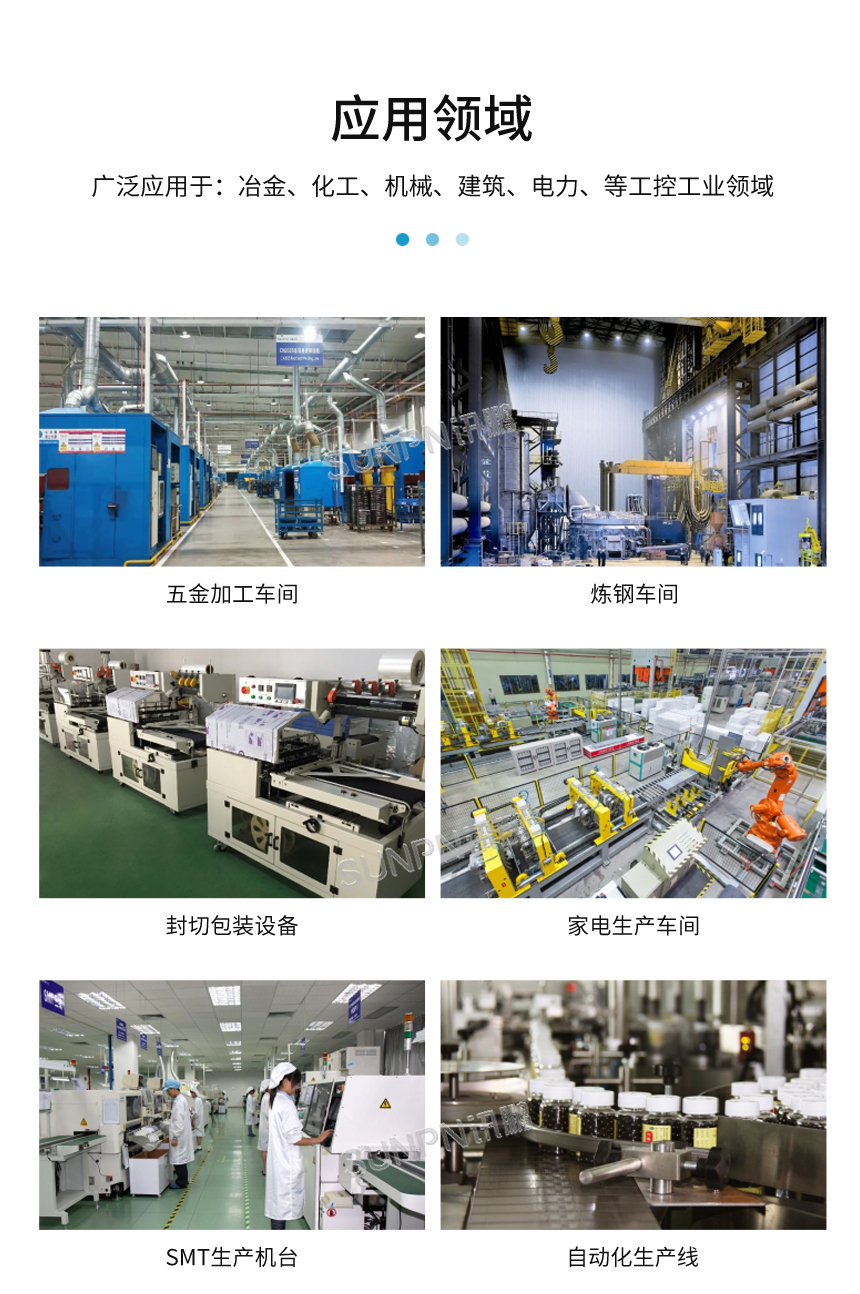

PROFINET模块-应用领域
| 电源 | DC+5V | ||
| 电流 | 平均工作电流350mA | ||
| 网口 | RJ45x2, 10/100Mbps base-T自适应，具备交换功能 | ||
| 网口通信协议 | PROFINET工业标准协议 | ||
| 安全防护 | 通讯回路隔离电压2500V,可承受500W,1000us雷击 | ||
| 通信接口 | 工业RS485接口 | ||
| 串口速率 | 默认9600, 8，1, NONE,参数可通过博途软件设置 | ||
| 串口通信协议 | MODBUS RTU标准 | ||
| 工作温度 | -40~85°C | ||
| 相对湿度 | 10%~90%无冷凝 | ||
| 外形尺寸 | 95mm X 80mm X 25mm | ||
| SYS | 系统指示灯，正常工作时灭，系统错误时亮 | ||
| PWR | 电源指示灯，接通电源指示灯亮 | ||
| TX | 发送串口数据指示灯 | ||
| RX | 接收串口数据指示灯 | ||
