现代工业的迅速发展，不断促进着自动化控制技术及设备通信技术创新的发展。工业自动化控制是工业生产基础设施的关键组成部分，其通过在工业生产中大量应用计算机、自动化技术，实现对于工业生产工艺、生产流程以及生产设备的自动化控制，实现生产资源的最大化、最优化调配，从而最大限度地发挥出企业生产能力。
PROFIBUS-DP通信的结构非常精简，传输速度很高且稳定，非常适合PLC与现场分散的I/O设备之间的通信。PROFIBUS是目前国际上通用的现场总线标准之一，以其独特的技术特点、严格的认证规范、开放的标准、众多厂商的支持和不断发展的应用行规，已成为最重要的和应用最广泛的现场总线标准。

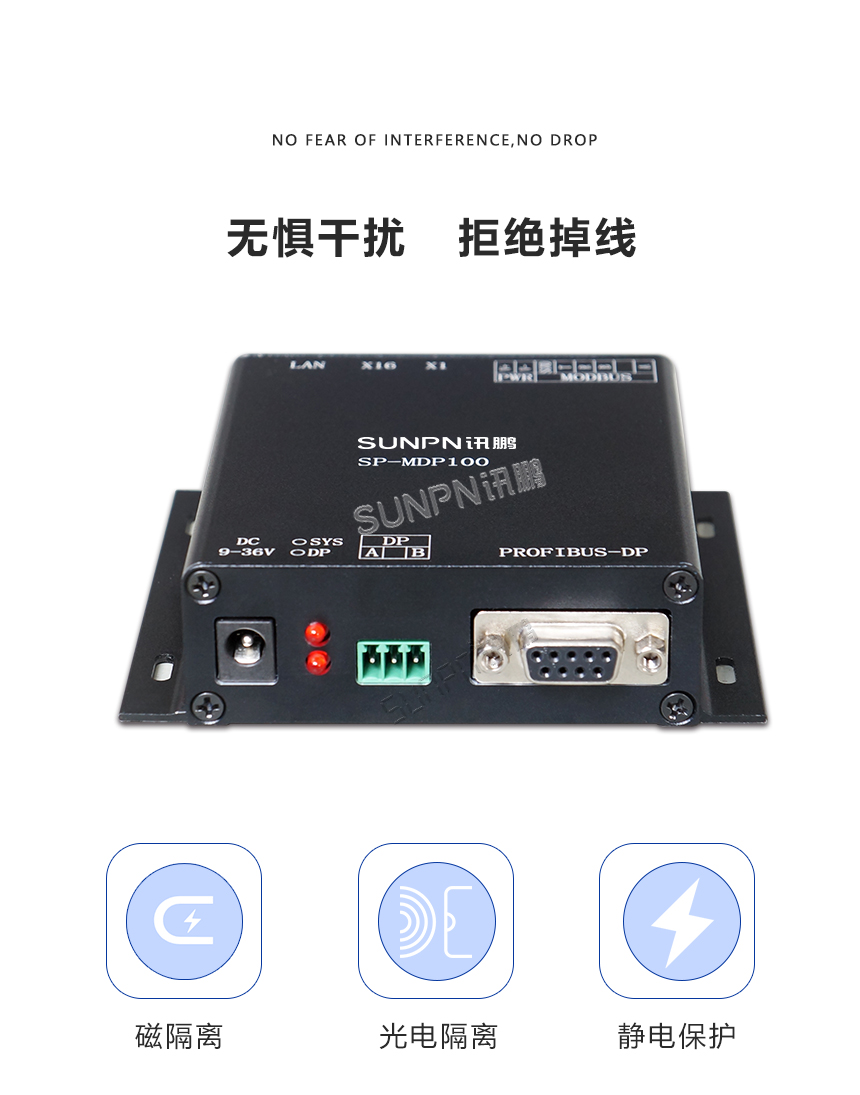

SP-DP100是一款PROFIBUS-DP协议转换器，能够实现PROFIBUS-DP协议与MODBUS-RTU,MODBUS-TCP协议之间的转换。DP端口和MODBUS端口采用隔离电源、磁隔离、光电隔离、静电保护等技术，可靠性高。PROFIBUS DP 用在工厂自动化的应用中，可以由中央控制器控制许多的传感器及执行器，也可以利用标准或选用的诊断机能得知各模块的状态，从而为实现工厂综合自动化和现场设备智能化提供了可行的解决方案。

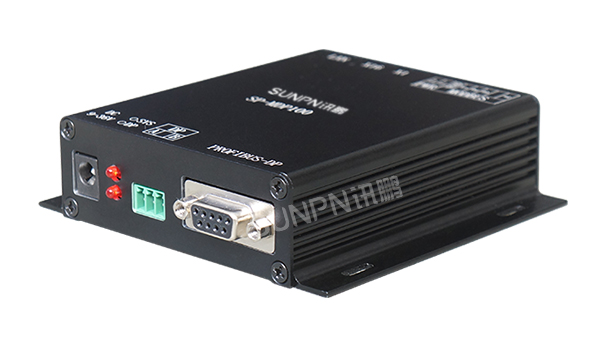

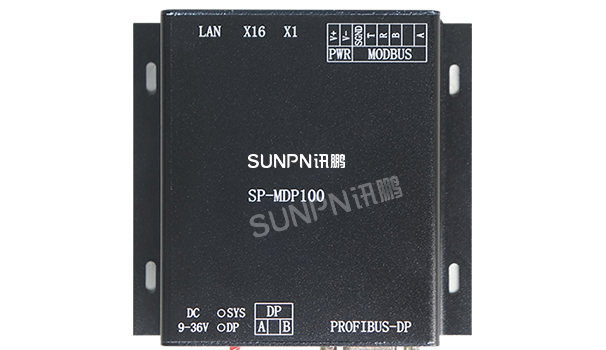

PROFIBUS-DP协议转换器-产品介绍

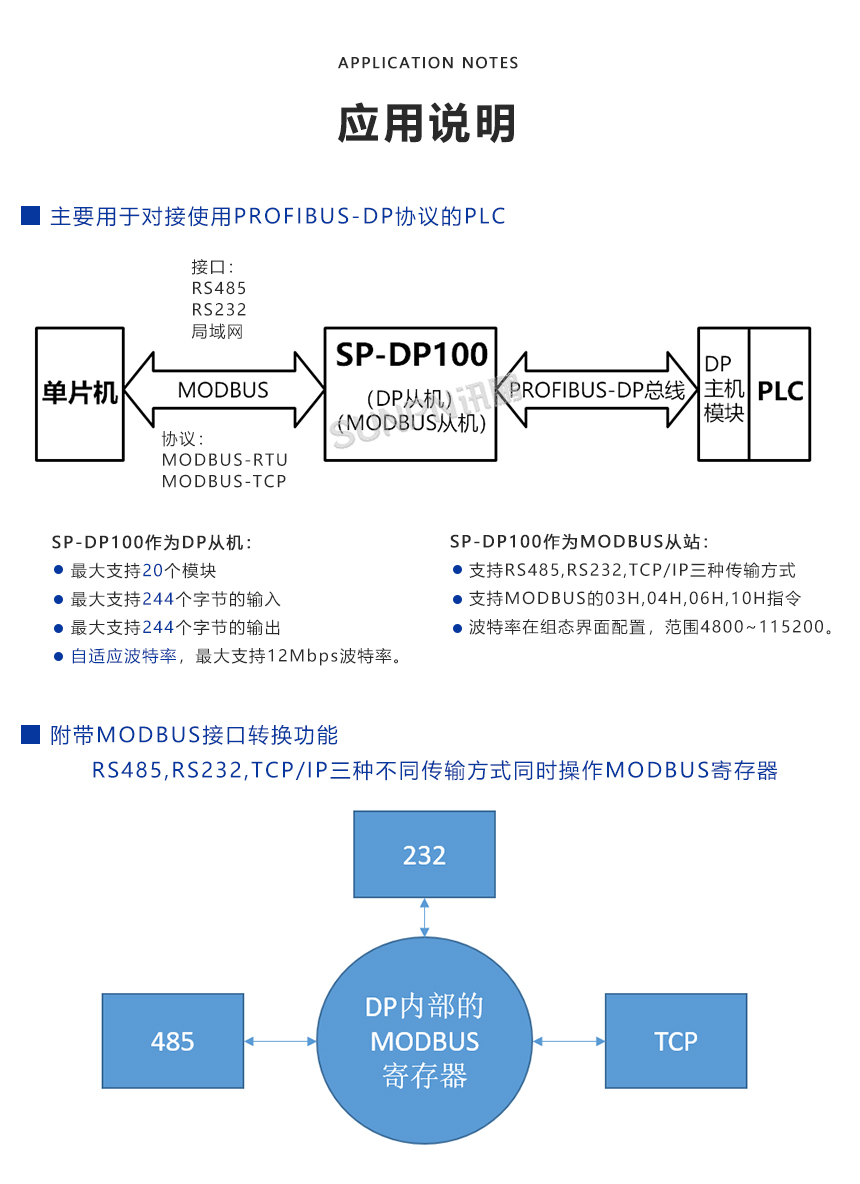

PROFIBUS-DP协议转换器-应用说明
PROFIBUS-DP协议转换器-应用拓扑图

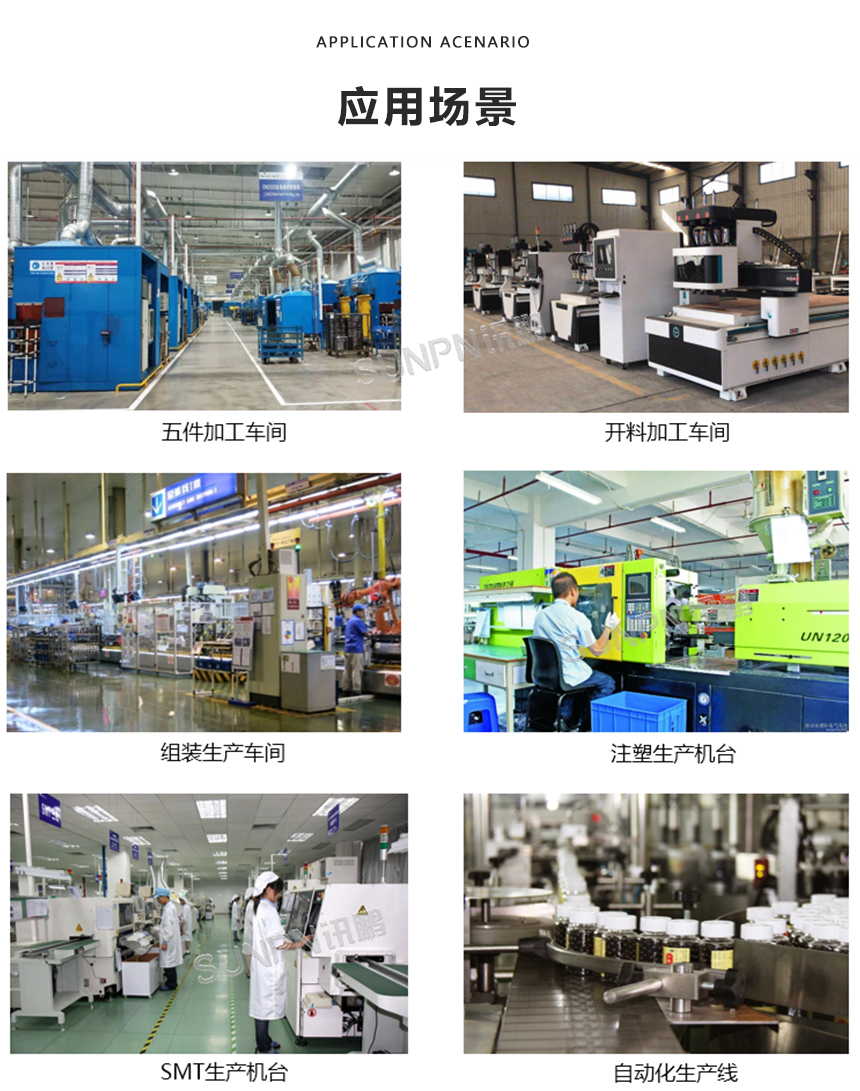

PROFIBUS-DP协议转换器-应用场景

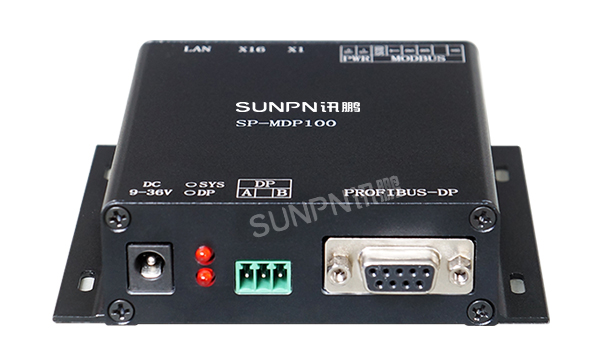

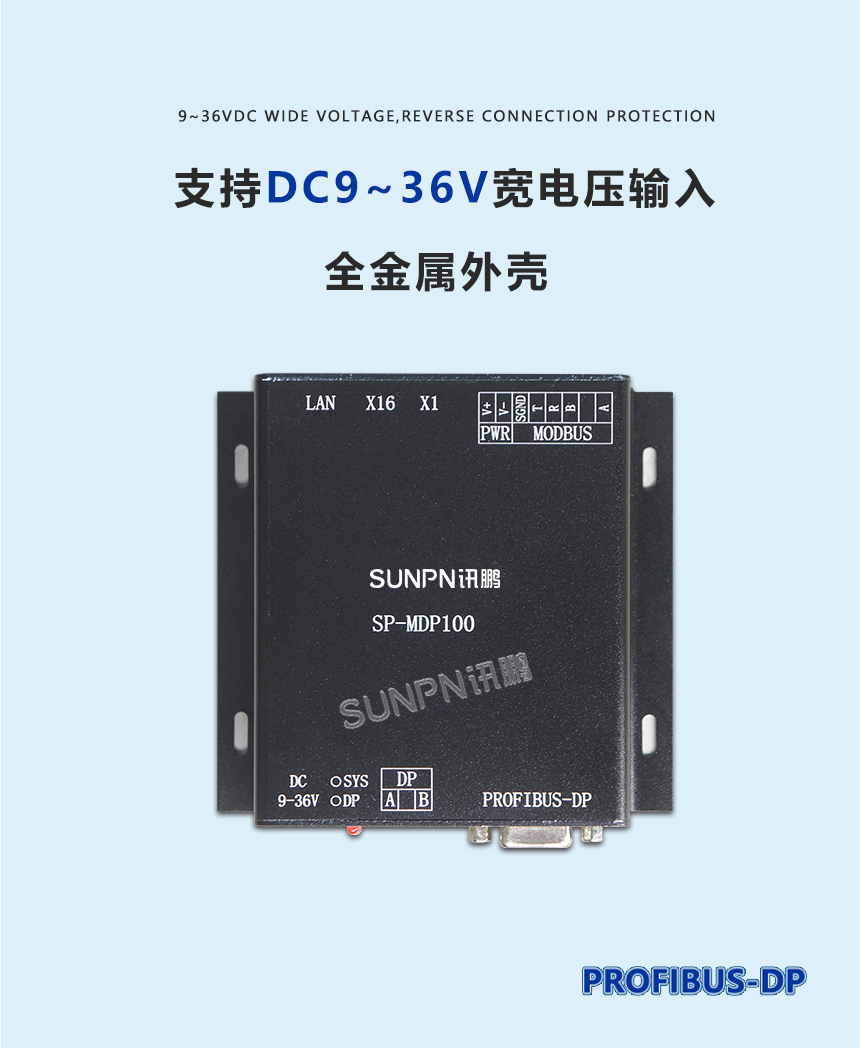

电源
| DC9~36V | DC座子，输入电压范围9到36V | ||
| V+ | 输入电压正极，与DC座子正极相连 | ||
| V- | 输入电压负极，与DC座子负极相连 | ||
指示灯
| SYS | 系统指示灯，常态慢闪，MODBUS通讯时快闪 | ||
| DP | DP指示灯，未连接时灯灭，连接时灯亮 | ||

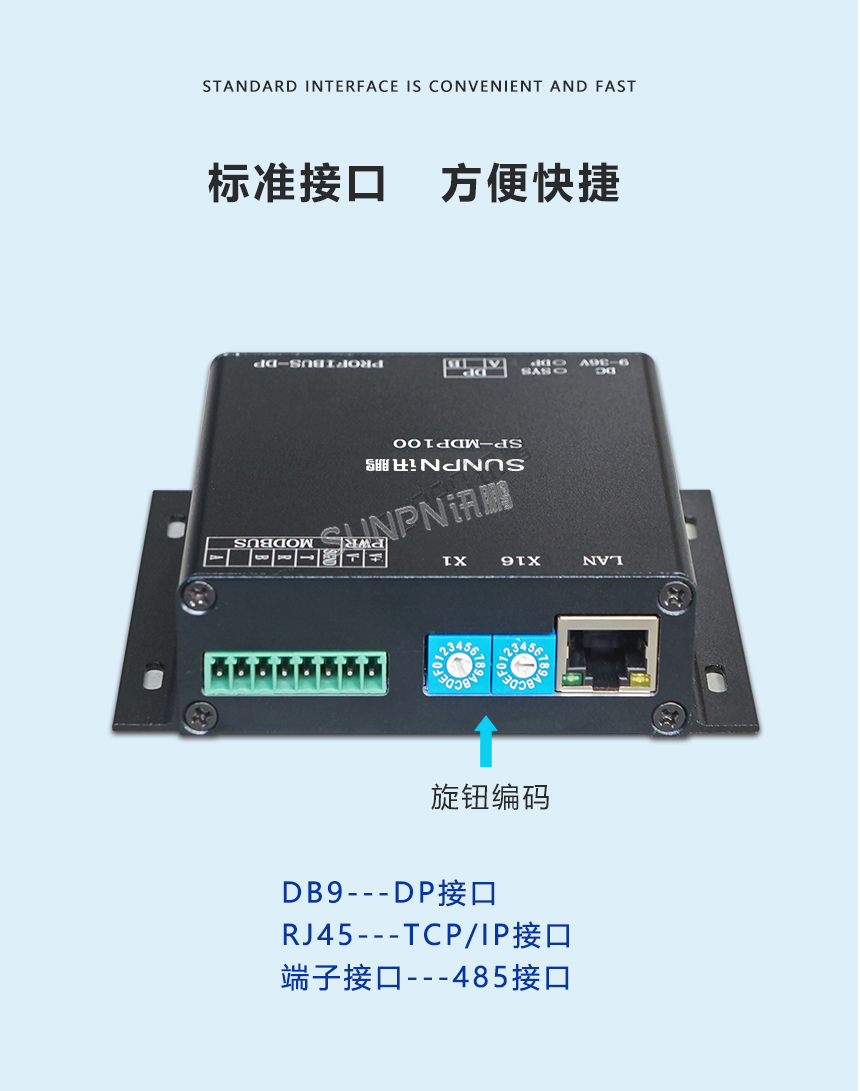

PROFIBUS-DP
| DB9接口 | 标准DP接口(A:PIN3,B:PIN8) | ||
| 3P端子 | A、B如丝印所示 | ||

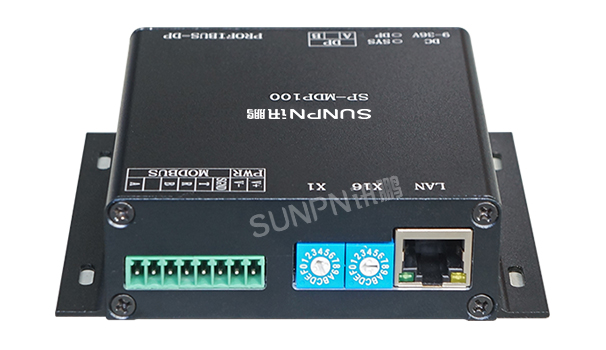

DP地址
| X1 | 编码开关的数值a | ||
| X16 | 编码开关的数值b | ||
| DP地址 | DP地址= a*1 + b*16 | ||
MODBUS
| RS485 | A、B如丝印所示 | ||
| RS232 | T=发送，R=接收，SGND=信号地 | ||
网口
| LAN | 支持MODBUS-RTU和MODBUS-TCP | ||
-
PROFIBUS-DP协议转换器SP-DP100使用说明下载
