云看板生产管理系统解决方案

一、云看板产品概述

1、系统概述

讯鹏云看板是利用数采网关、云服务器和智能手机APP相结合,精心打造的一款高效、智能、强大的物联网生产管理系统。相较于其他生产管理系统,云看板最大的优势是部署简捷高效,客户只需要将负责数据采集的物联网网关连接上网即可开始使用;客户端采用B/S架构,在网页端登录账号即可完成系统和参数的设置;数据库部署在云服务器上,用户可通过安卓APP和IOS APP实时监控网关所采集的数据,包括车间各产线的生产数据、产线的时段产量与分析图表、历史数据对比、不良品统计等;也可根据需求定制生产现场可视化液晶看板。帮助企业实现生产数据的现场可视化和远程管控。

讯鹏生产管理云看板系统


2、系统价值

①快速部署:现场只需将物联网网关连接上网,通过网关的数据采集接口连接产线、设备的输入信号。

②云服务器数据处理:不需本地服务器的繁琐安装部署,节省企业资源,并通过外网轻松建立远程连接。

③网页客户端系统设置:客户端采用B/S架构,无需安装软件程序,在网页端登录账号即可完成系统和参数的设置。

④APP数据查看:用户可通过安卓APP和IOS APP实时监控网关所采集的数据,包括车间各产线的生产数据、分析图表、不良品统计等。

⑤现场可视化扩展:可根据需要开发现场生产管理可视化看板,直观了解车间/产线实时数据。

⑥报表生成,数据查询:客户端可自动生产Excel报表,和输入条件进行历史数据查询。

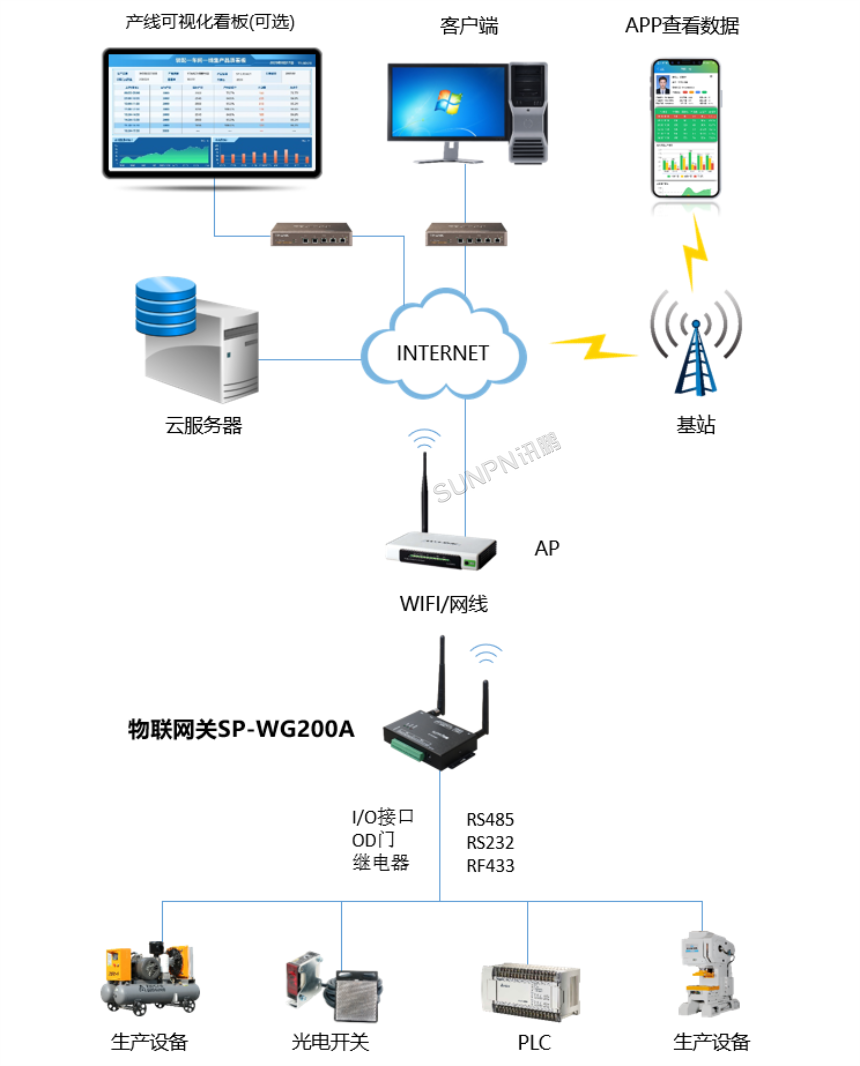

3、系统架构

讯鹏生产云看板系统架构


二、云看板界面展示

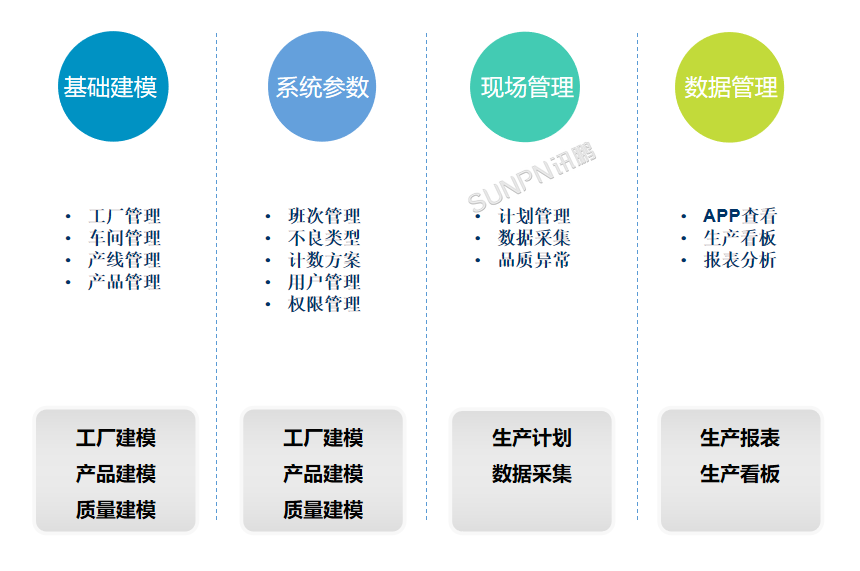

1、整体功能展示

讯鹏云看板生产管理系统优势


2、客户端界面展示

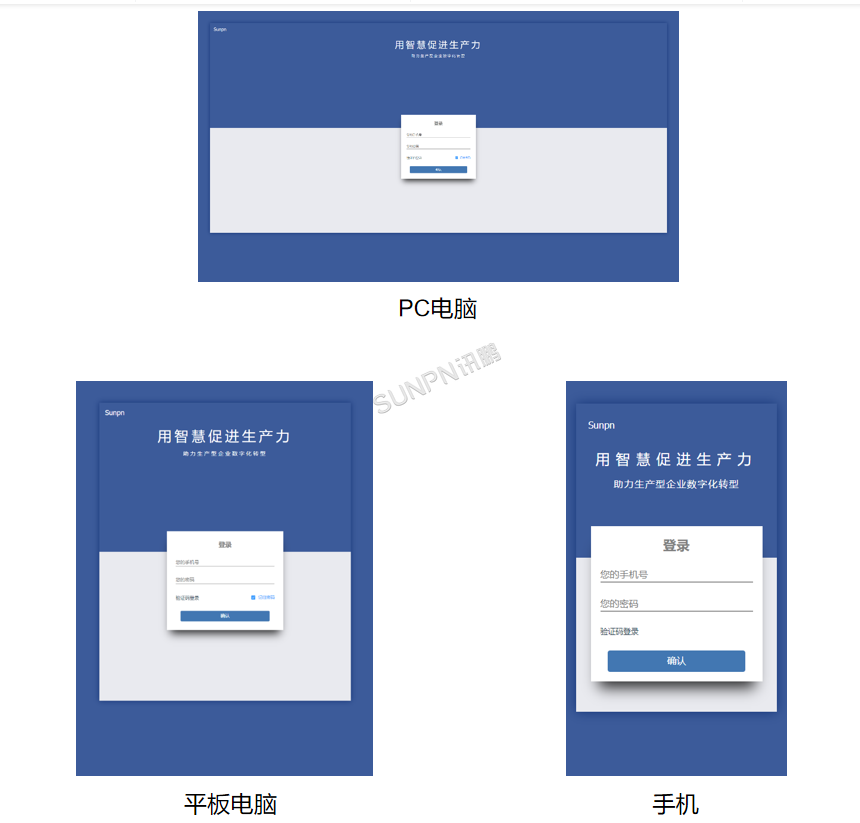

①客户端采用B/S架构,在网页端登录账号即可完成系统和参数的设置;响应式页面设计,即根据不同设备动态的调整页面,无论是PC电脑还是移动设备,都能完美的显示内容,让客户可以在手机上也顺畅的操作客户端。

生产管理系统客户端软件界面

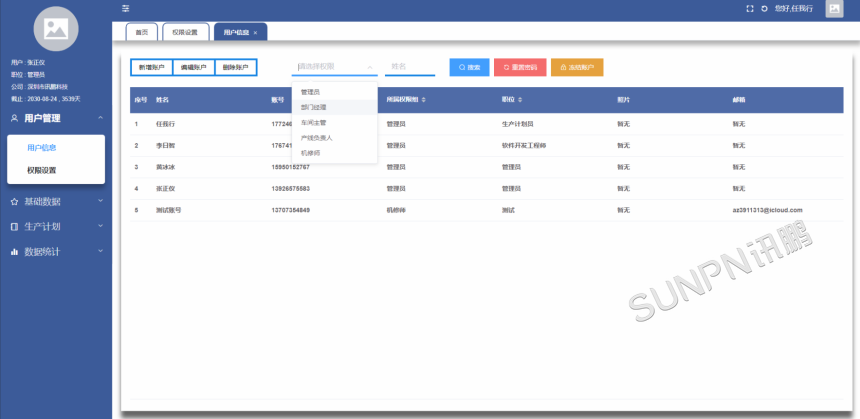

②、用户管理:用户管理:用户的添加、编辑与删除,可使用下拉框多选权限组和模糊搜索,当有用户忘记密码时,管理员可使用重置密码恢复默认密码。

生产系统软件:用户端

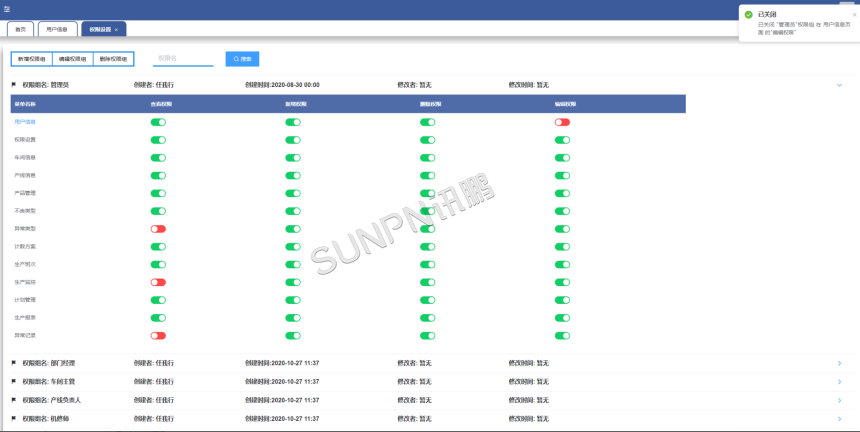

③用户管理:权限设置:权限模块只需要开启和关闭增、删、改、查四个开关即可。

生产管理系统客户端软件-权限管理

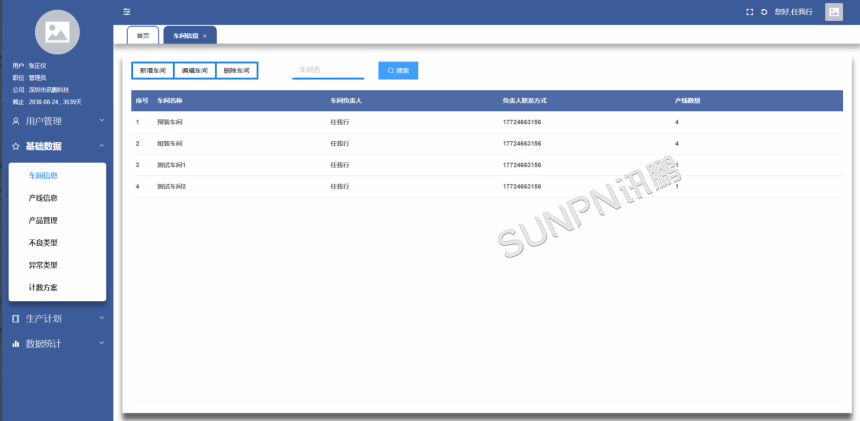

④基础数据:企业车间的建模,包括添加、编辑、删除和查找等操作。

生产管理系统客户端软件-基础数据设置

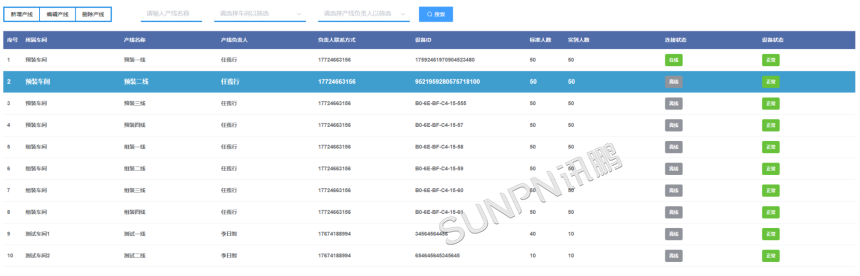

⑤基础数据:产线管理添加车间信息后,即可在该车间下添加产线。每条产线可选择负责人,并且绑定网关的设备ID和统计产线的出勤;还可以实时查看网关连接状态,离线则表示网关断开连接。搜索栏可以通过模糊查询和多选车间或多选负责人进行。

生产管理系统客户端软件-基础数据

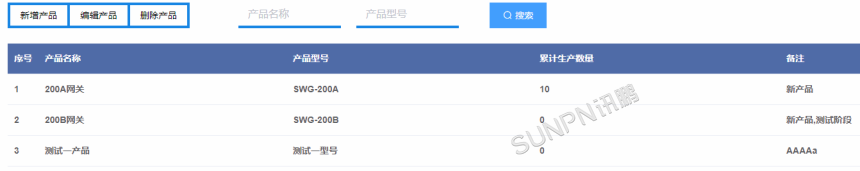

⑥基础数据:产品管理:可以填写产品型号和名称,并且会统计出累计的生产数量,主要作用是供下发计划时选择。

生产管理系统客户端软件-产品管理

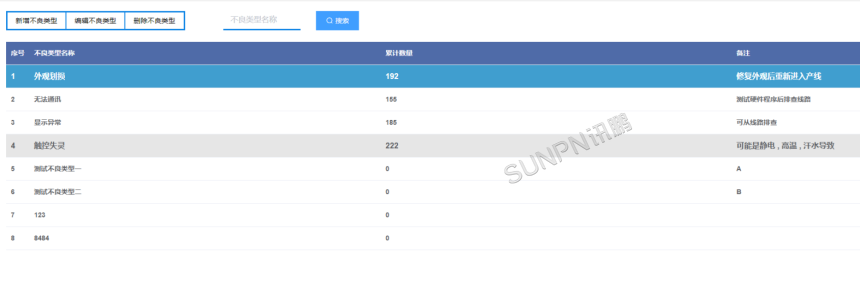

⑦基础数据:不良管理:可以根据产品填写不良类型,并且会统计出各类型的累计不良数量,用于不良品图表统计分析,为持续改善提供数据依据。

生产管理系统客户端软件-不良管理

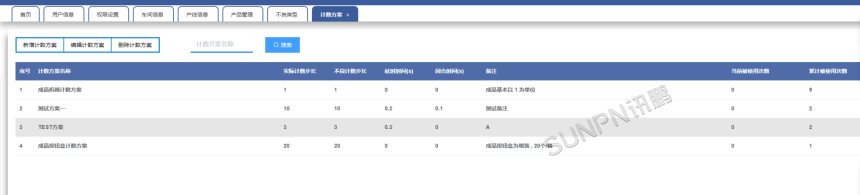

⑧基础数据:计数方案管理:设置计数参数模板,可根据产品类型设置计数步长、延时、闭合时间等参数,供生产计划添加时选择。

生产管理系统客户端软件-计数方案管理

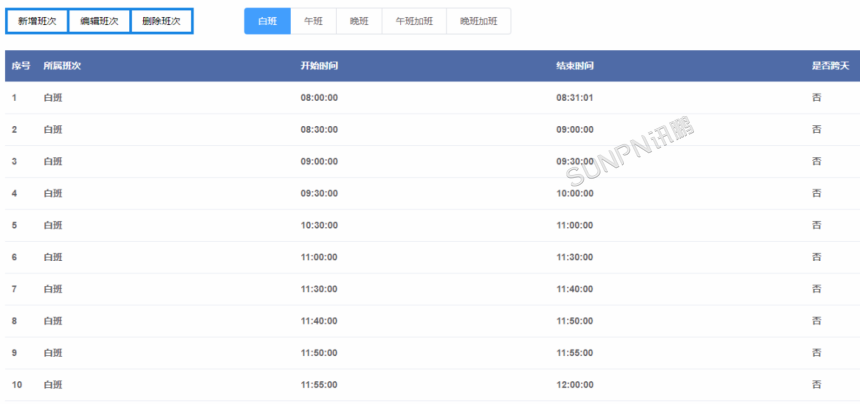

⑨基础数据:生产班次管理:生产班次与生产时段设置,供生产计划添加时选择,并自动生产时段产量统计与图表分析。

生产管理系统客户端软件-生产班次管理

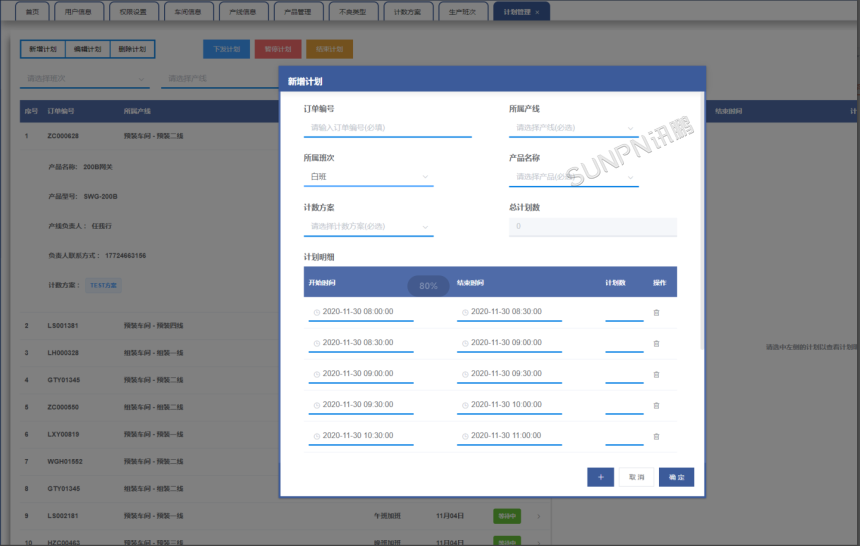

⑩生产计划:计划管理:生产计划的新增、编辑、删除和下发等操作。新增计划时,选择一个班次,即会显示该班次内的所有时间段,可以为每个时间段设置一个计划产量,并且此时的时间段可以增加和删除;添加计划后,下发即可开始生产。

生产管理系统客户端软件-生产计划管理

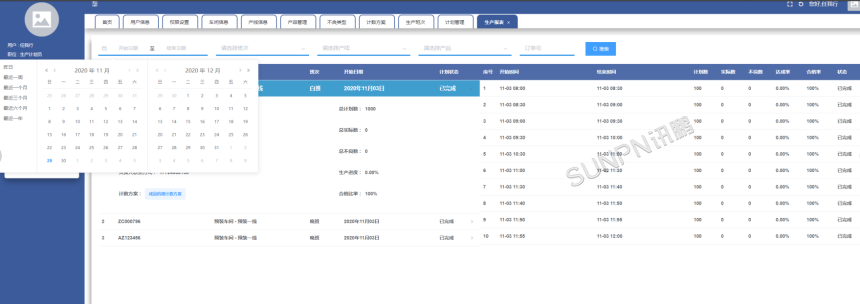

⑪数据统计:生产报表:所有完成的计划都可在生产报表内查看,并且可以根据时间,班次,产线,产品,订单号进行筛选。

生产管理系统客户端软件-生产报表展示


3、APP界面展示

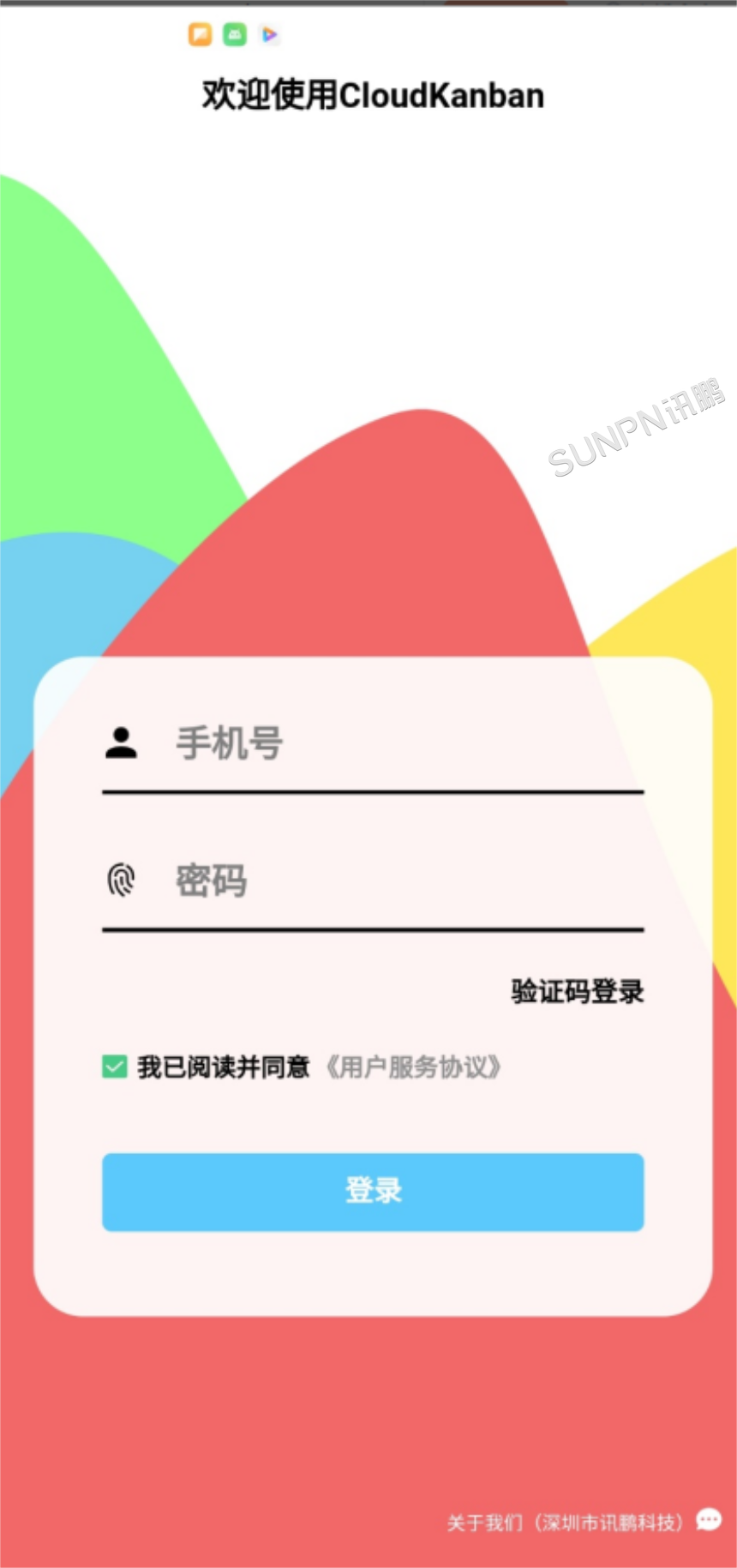

①登录界面通过安卓APP和IOS APP实时监控生产数据,包括车间各产线的生产数据、分析图表、不良品统计等。

生产管理系统客户端软件-手机端登录界面

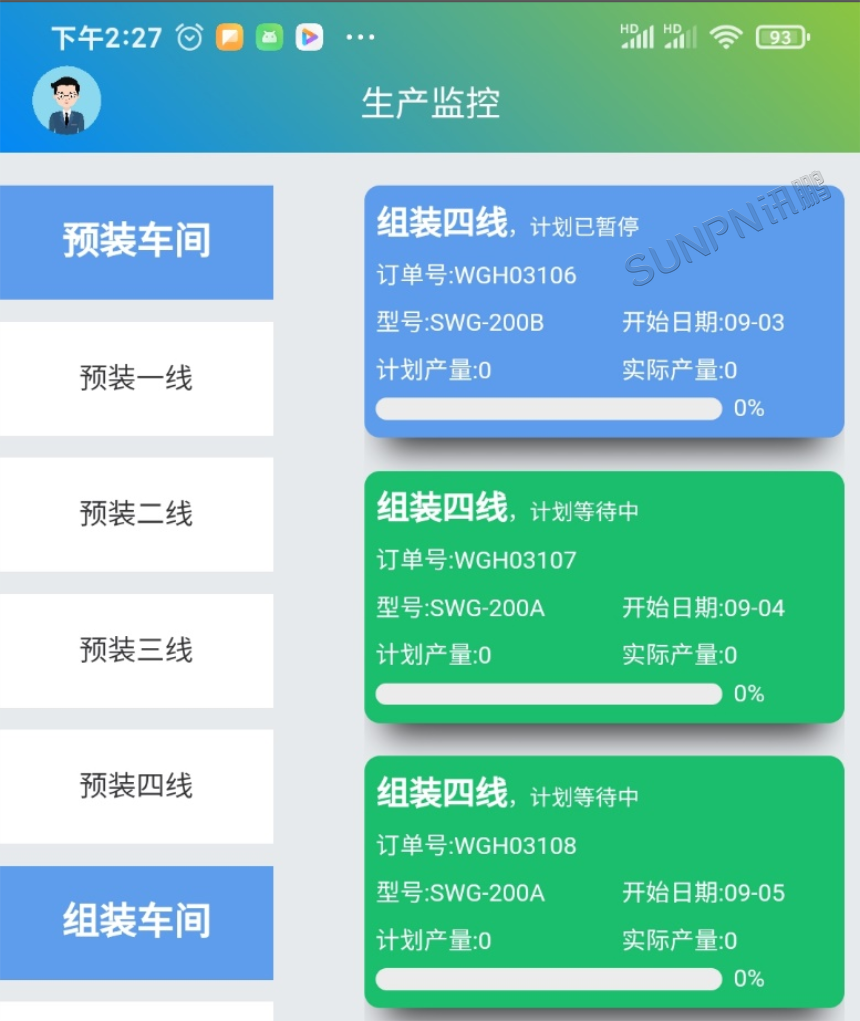

②生产汇总数据:展示车间或产线的生产计划执行情况,和订单基本数据。

生产管理系统客户端软件-手机端汇总数据查看

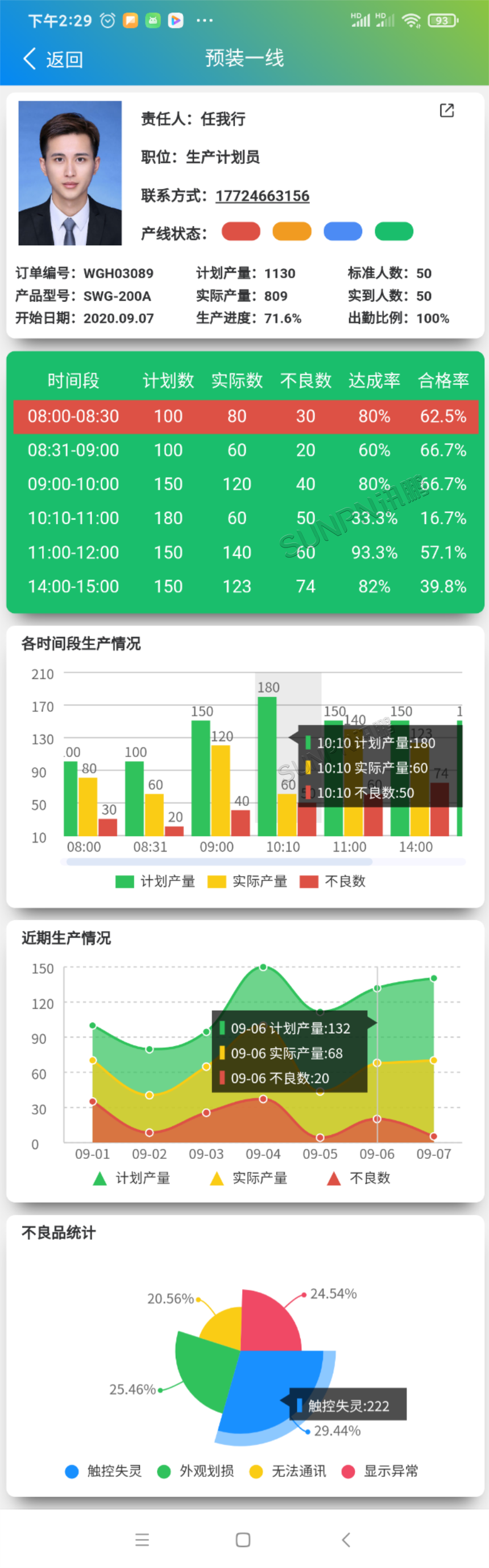

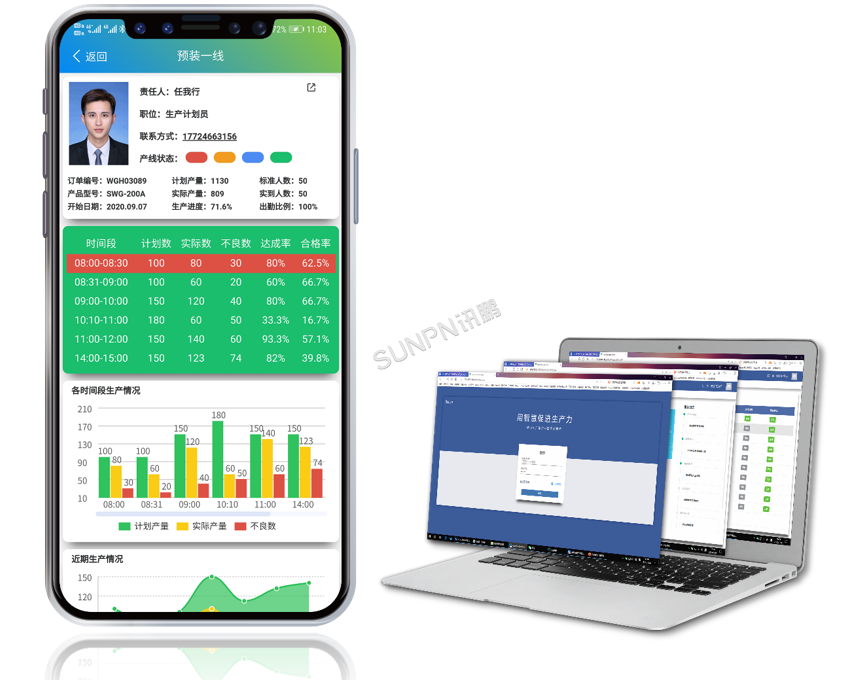

③产线详情查看产线数据:展示产线当前生产订单的详细数据、当天各时段生产数据统计和图表分析、近期生产数据对比和不良品统计等。

生产管理系统客户端软件-生产线详细信息展示


4、可视化看板:

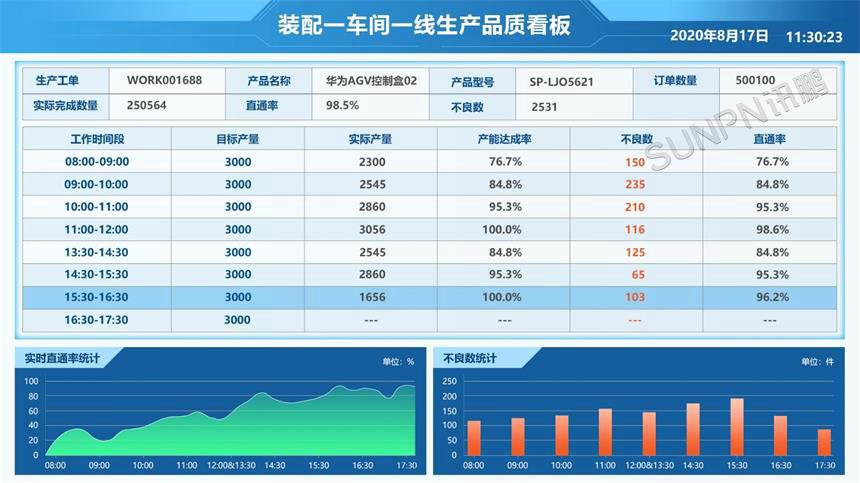

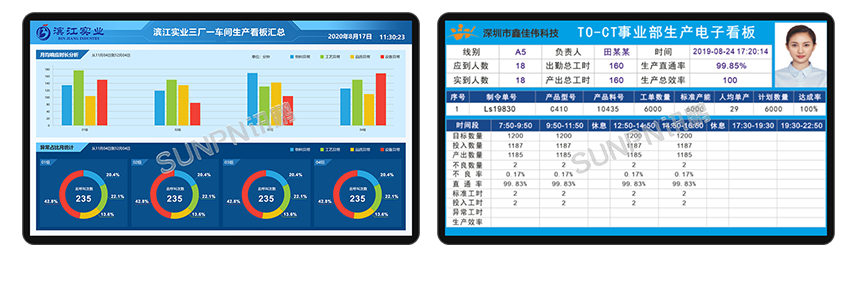

①产线看板(可选)记录产线生产订单信息、各时段目标与实际产量、产能达成率、不良数和直通率;实际产量与不良数通过工位扫描枪采集,产能达成率和直通率自行运算;统计图表根据对应数据自行生成。

生产管理系统客户端软件-可视化界面展示

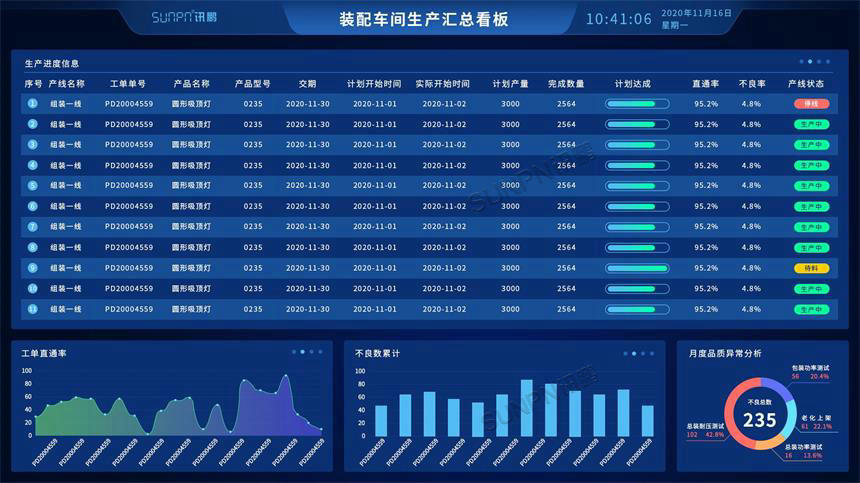

②汇总看板(可选)汇总车间各产线生产数据,同步实时更新;统计图表根据对应数据自行生成。

生产管理系统客户端软件-汇总数据看板


三、标准云硬件介绍

1、看板硬件

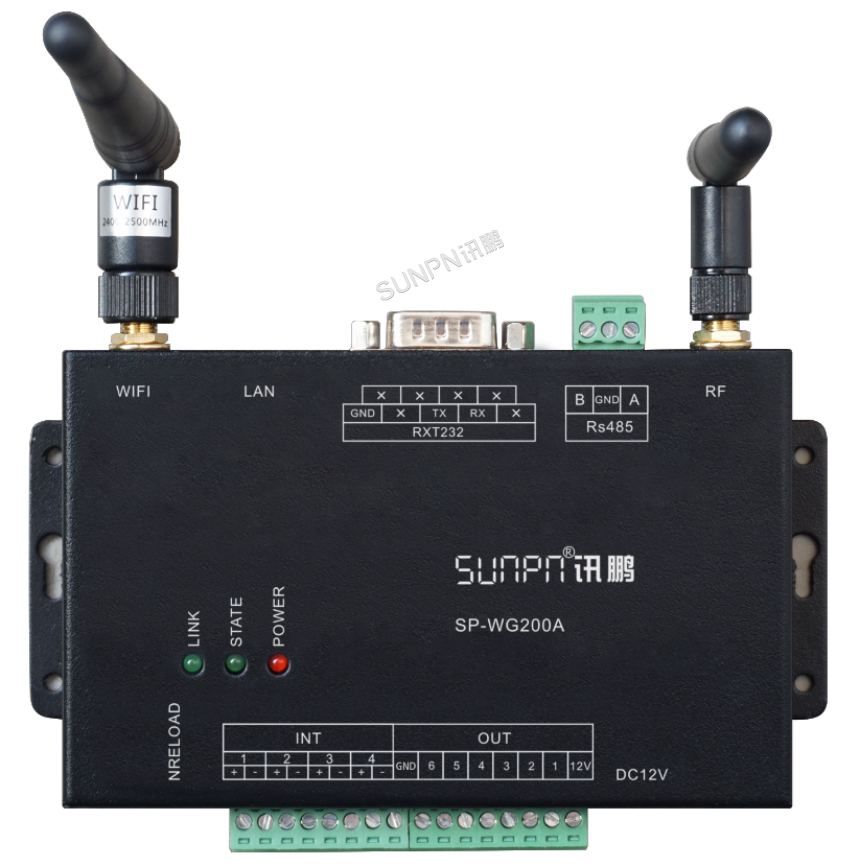

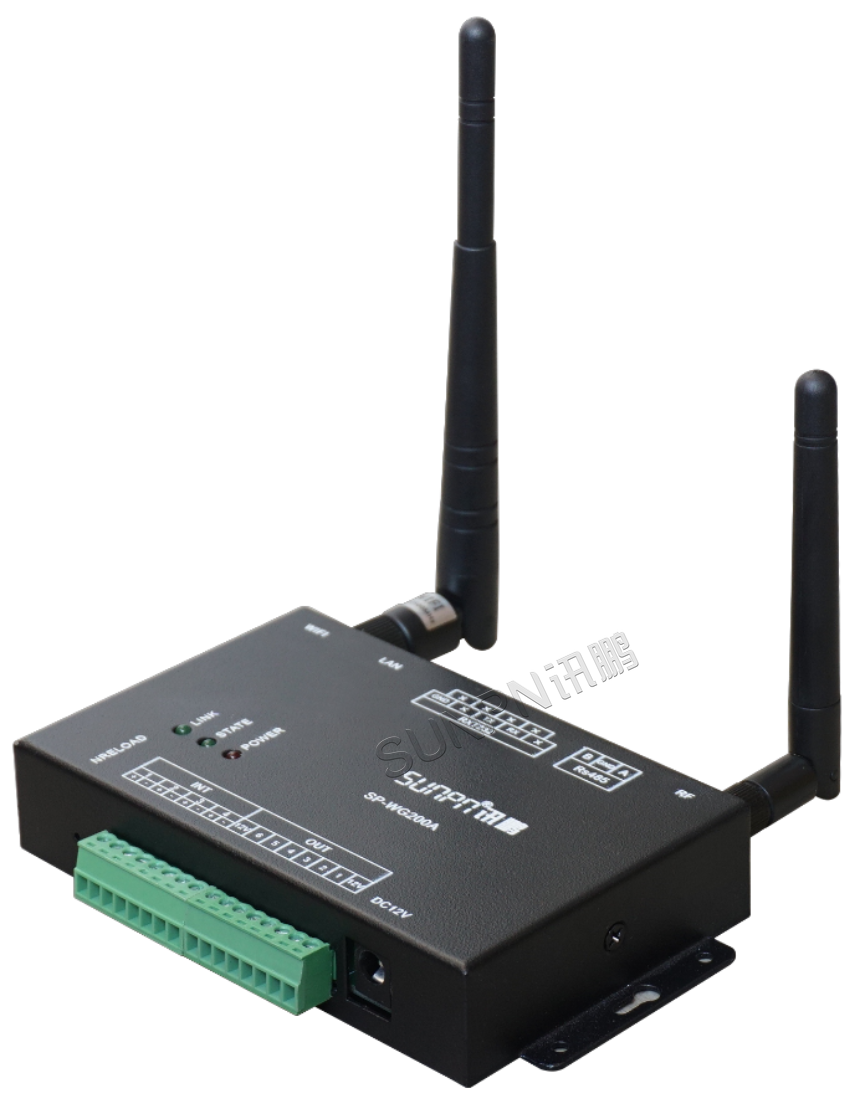

①物联网网关200A

深圳讯鹏科技有限公司自主研发的SP-WG200A网关,采用业内工业级高性能嵌入式结构,并针对智能制造、智能家居、智慧农场、工业控制、工厂设备等数据的采集传输与控制领域,做了专业的一体化设计,通过该网关用户无需关心具体细节,只需简单设置即可实现以太网/ WIFI / RS232 / RS485 / RF433 / IO等设备之间数据交换,且网关内嵌协议自带输入输出功能,用户通过简单指令并可方便的采集设备的开关信号、计数信号以及输出信号对设备的控制,从而轻松实现物联网。

生产管理系统-讯鹏200n网关展示


生产管理系统-系统硬件展示

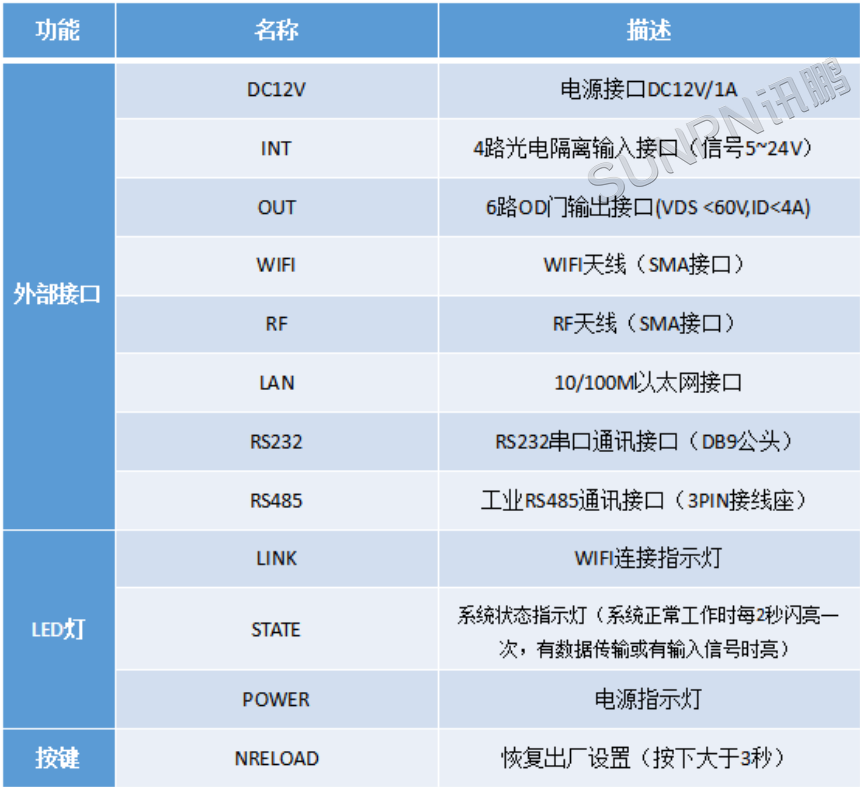

生产管理系统-外部接口参数

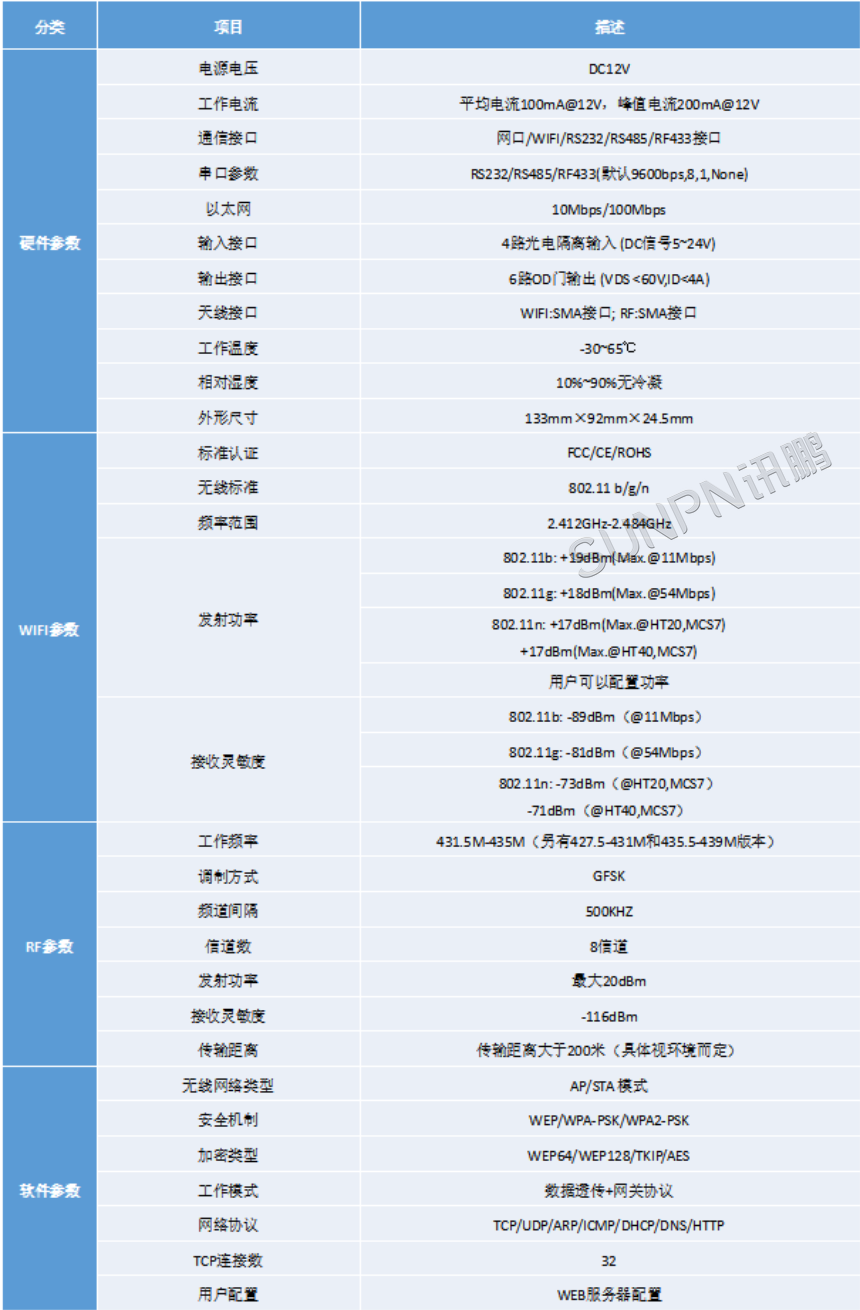

生产管理系统-硬件参数展示

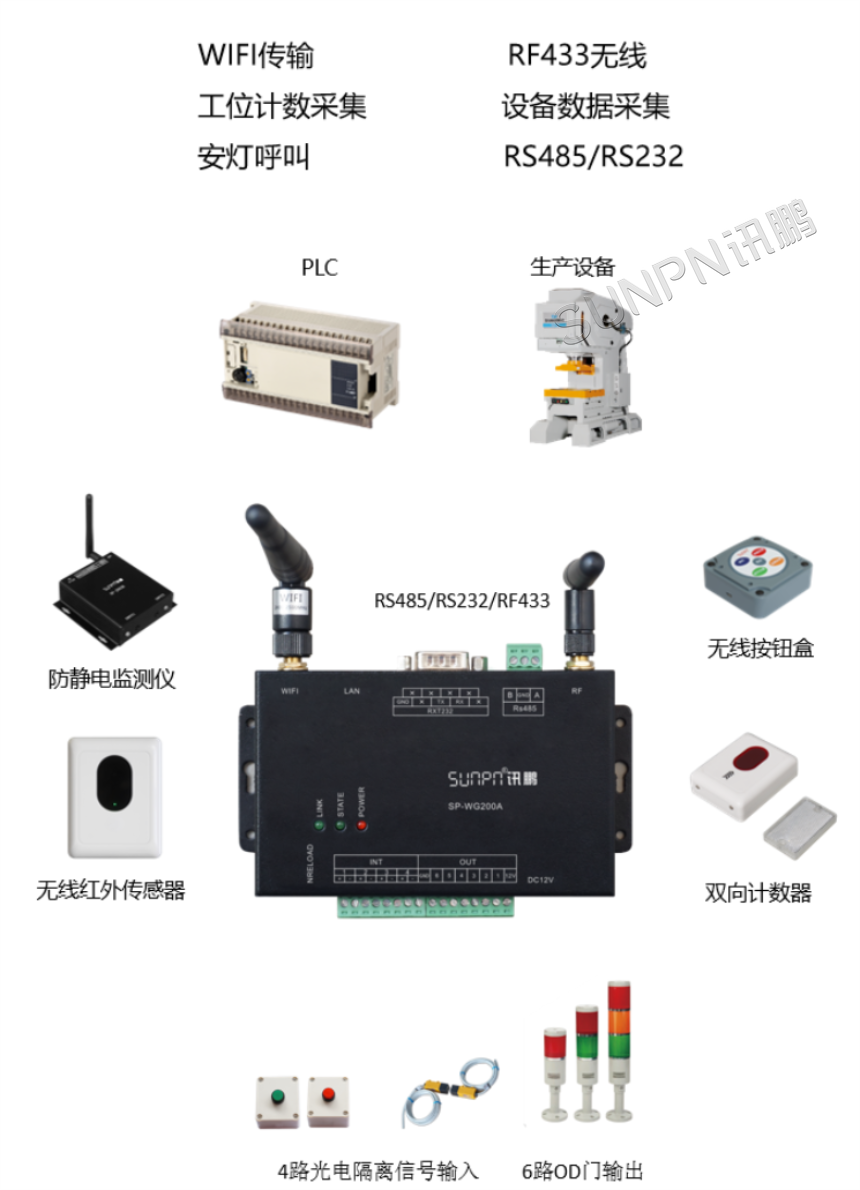

网关适用硬件展示


四、讯鹏部分生产管理系统案例

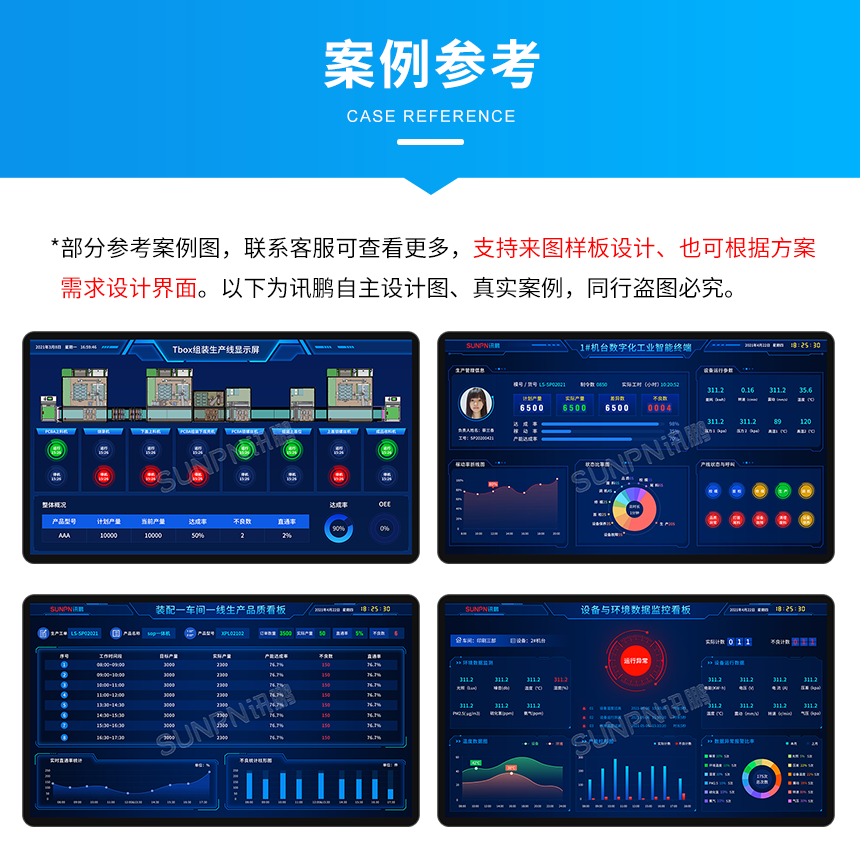

1、案例参考

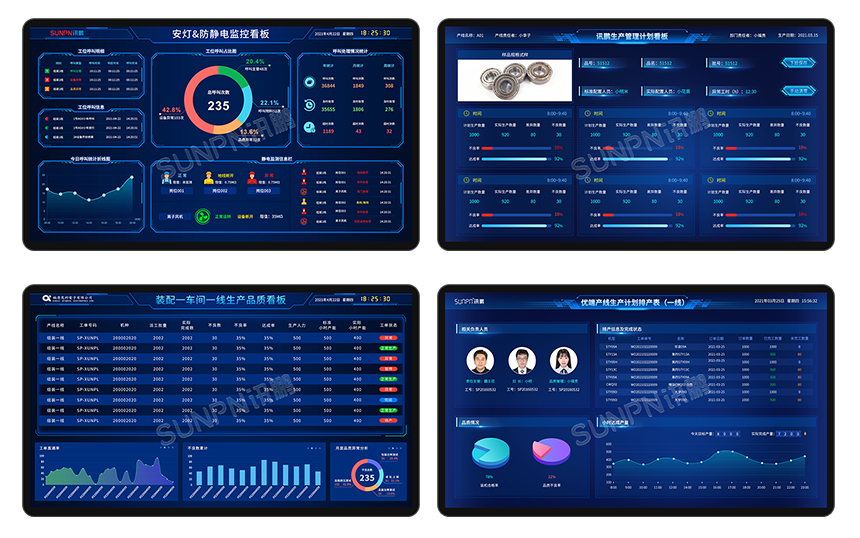

生产管理系统-讯鹏部分案例展示

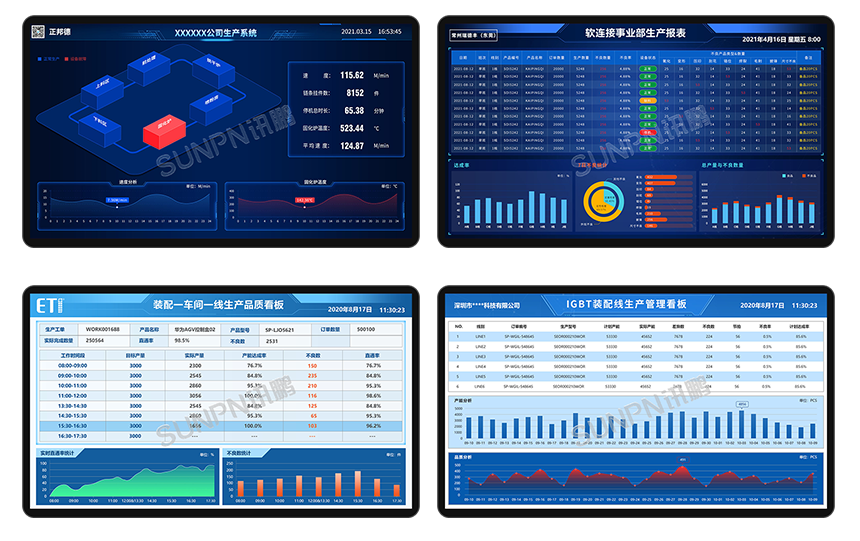

系统界面展示

生产管理系统界面

数据信息展示

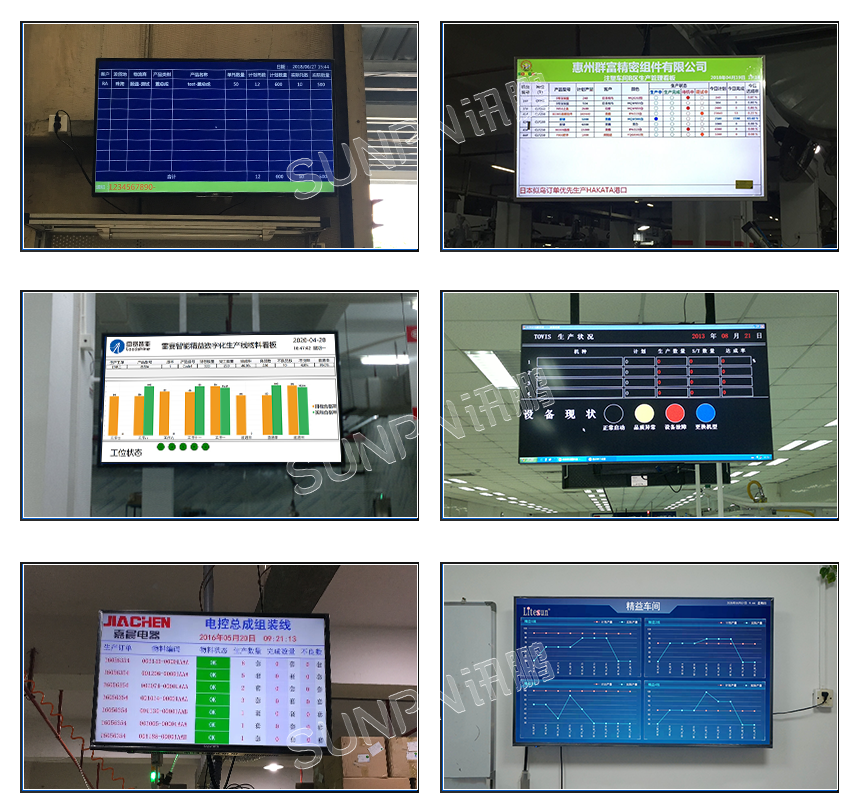

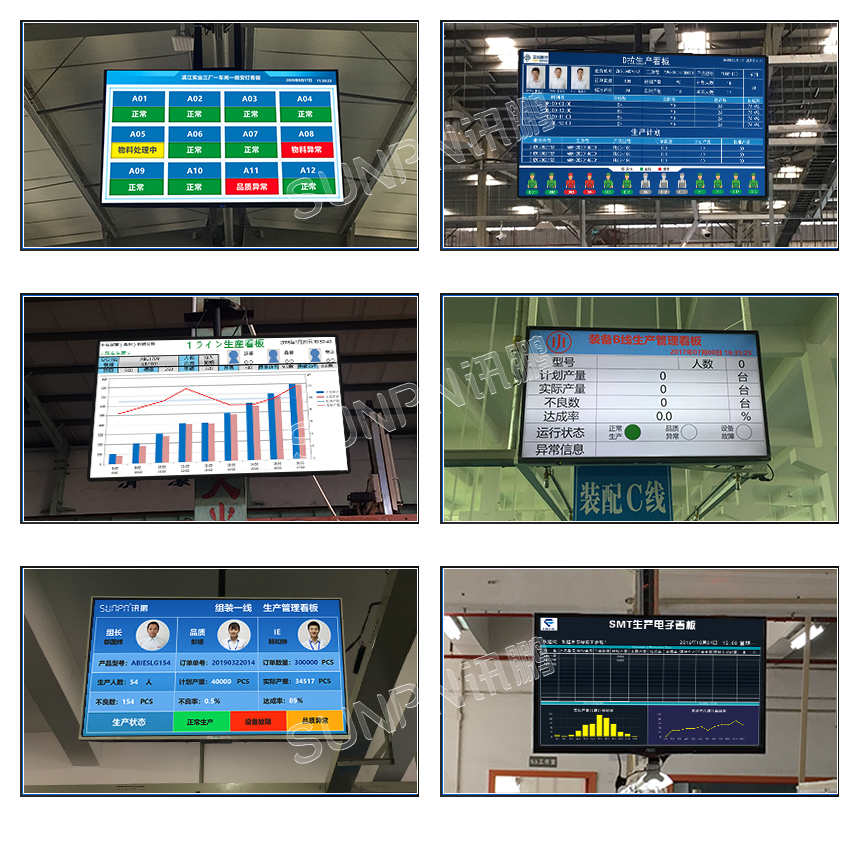

2、案例实拍展示

讯鹏科技


生产看板案例展示

工厂数据液晶看板

讯鹏生产管理系统数据看板

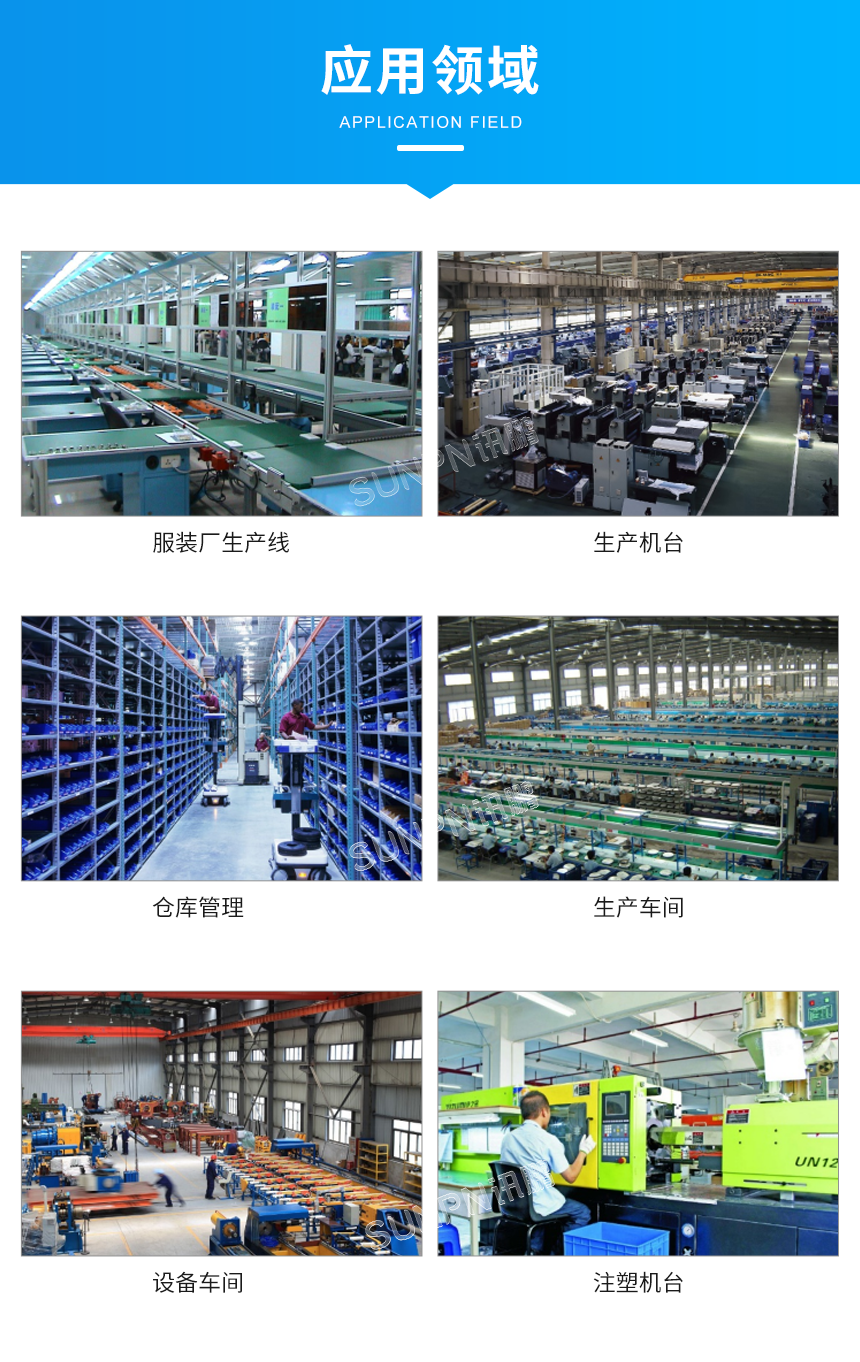

3、应用领域

生产管理系统-应用领域


作者:陈跃心
