20世纪80年代出现的IO产品,只作为PLC的专用附件,用于IO模块的远程分散配置,使用专用的通信规约与主机连接。随着我国科技与经济的不断发展,各行业都得到了极大的发展,工控机必须实时地响应控制对象的各种参数的变化,才可以对生产过程进行实时控制与监测,就要求具备丰富的多功能输入输出配套模块,所以逐渐出现了I/O模块,如模拟量、数字量、脉冲量等I/O模块。

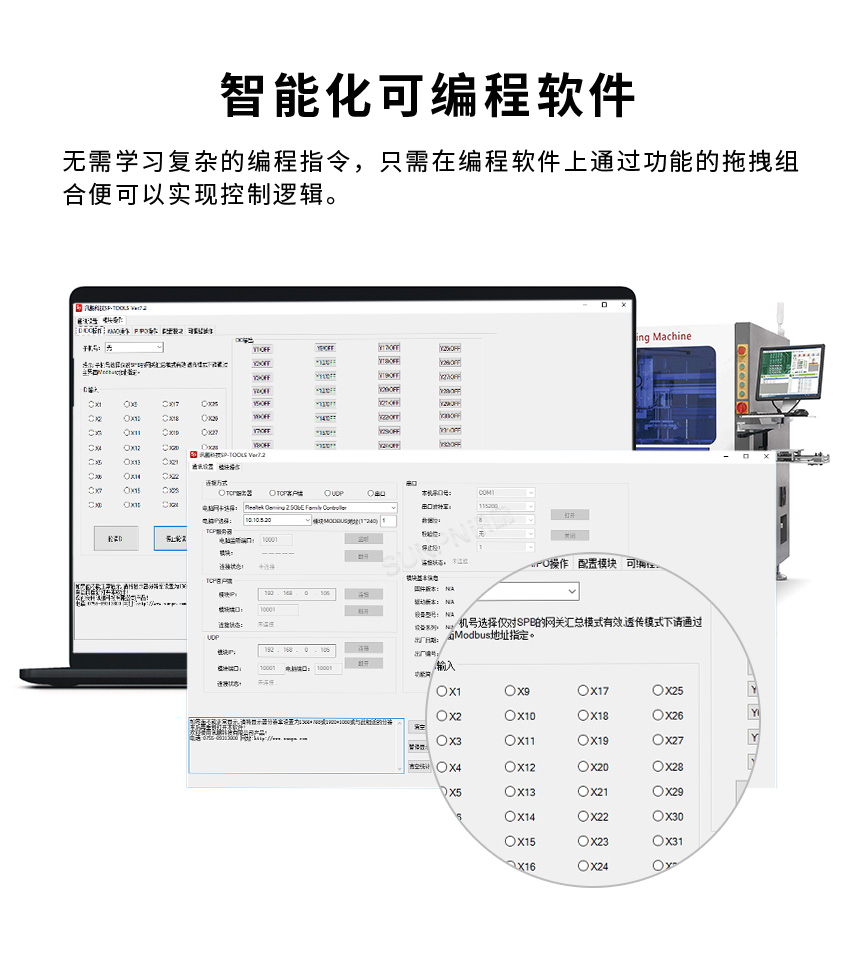

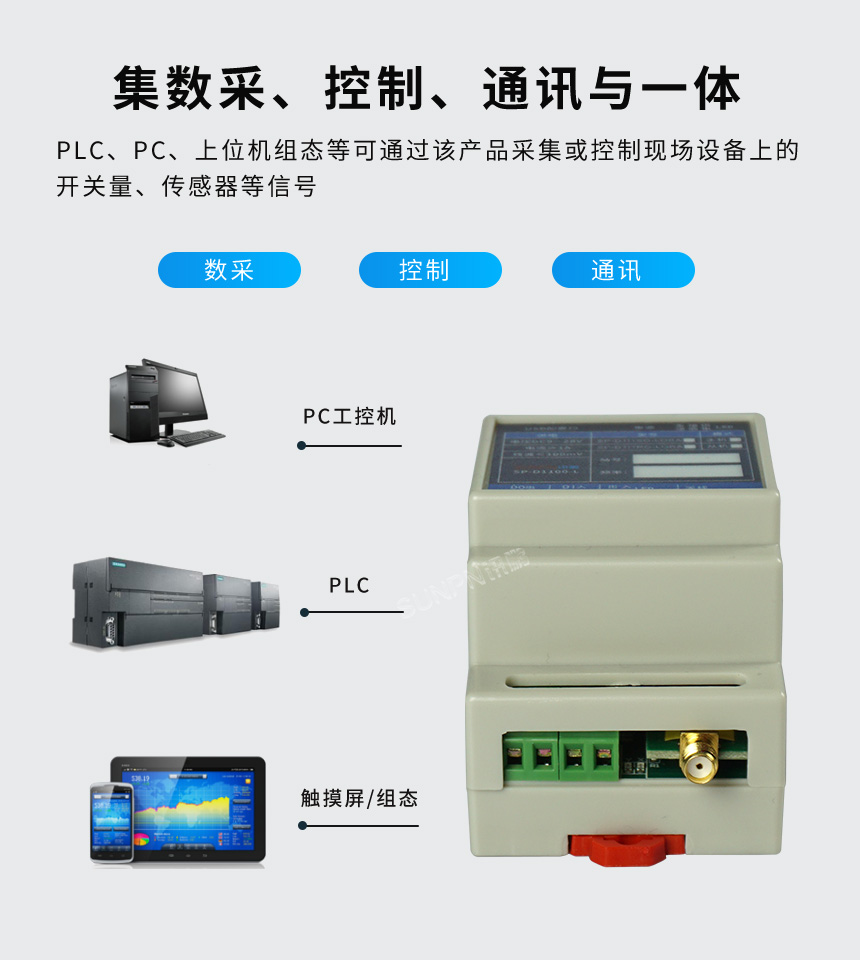

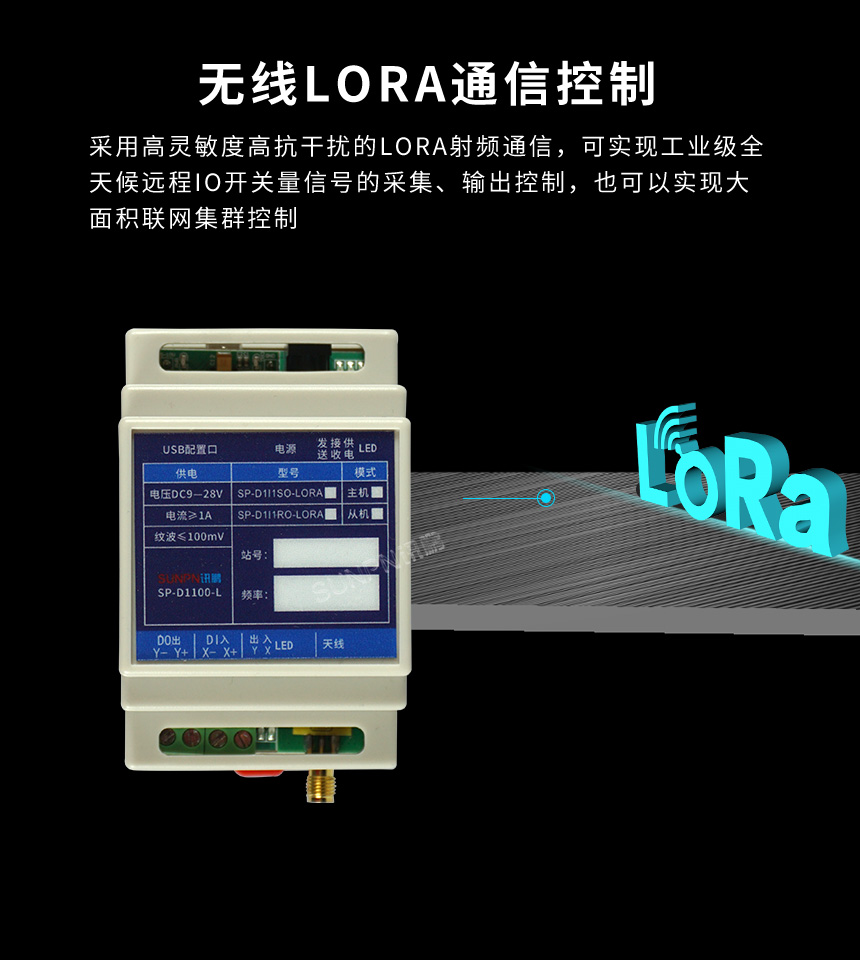

IO数据采集控制器采用高灵敏度高抗干扰的LORA射频通信,可实现工业级全天候远程IO开关量信号的采集、输出控制,也可以实现大面积联网集群控制,实现开关量的1对1,也就是A模块采集开关量、模拟量然后发送给B模块还原输出开关量、模拟量或者反向传输。PLC、PC、上位机组态等可通过该产品采集或控制现场设备上的开关量、传感器等信号。该模块无需客户学习复杂的编程指令,只需在编程软件上通过功能的拖拽组合便可以实现控制逻辑,对模块进行组网配对即可实现开关量模拟量的互传互控,代替有线传输,即插即用,即使普通电工按接线图完成接线亦可使用。

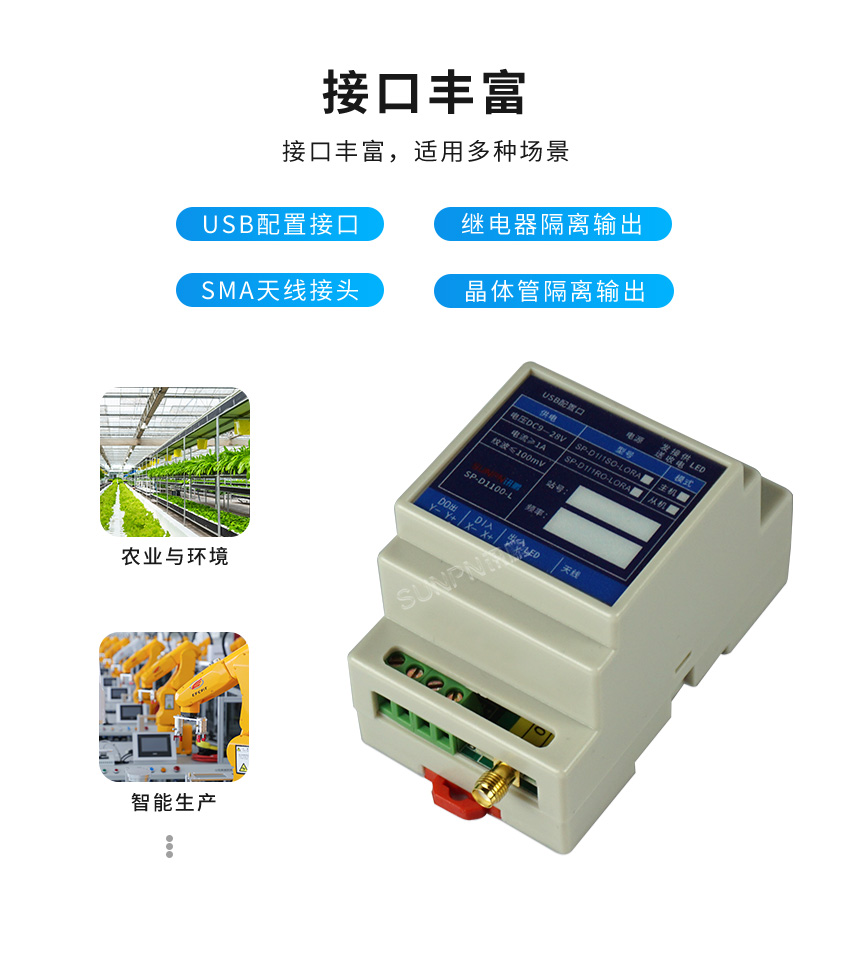

IO数据采集控制器有丰富的接口,USB配置接口、继电器隔离输出、SMA天线接头、晶体管隔离输出。I/O节点所连接的输入/输出的模块数和规格,丰富的输入输出模块可在规定范围内自由组合,以适应不同现场的要求,同时还可通过选择接入的总线通信适配器适应不同的总线规约。本模块自带浪涌保护、过流保护、过压保护、反接保护,帮助实现自动化设备及物联网设备的分布式控制与管理。

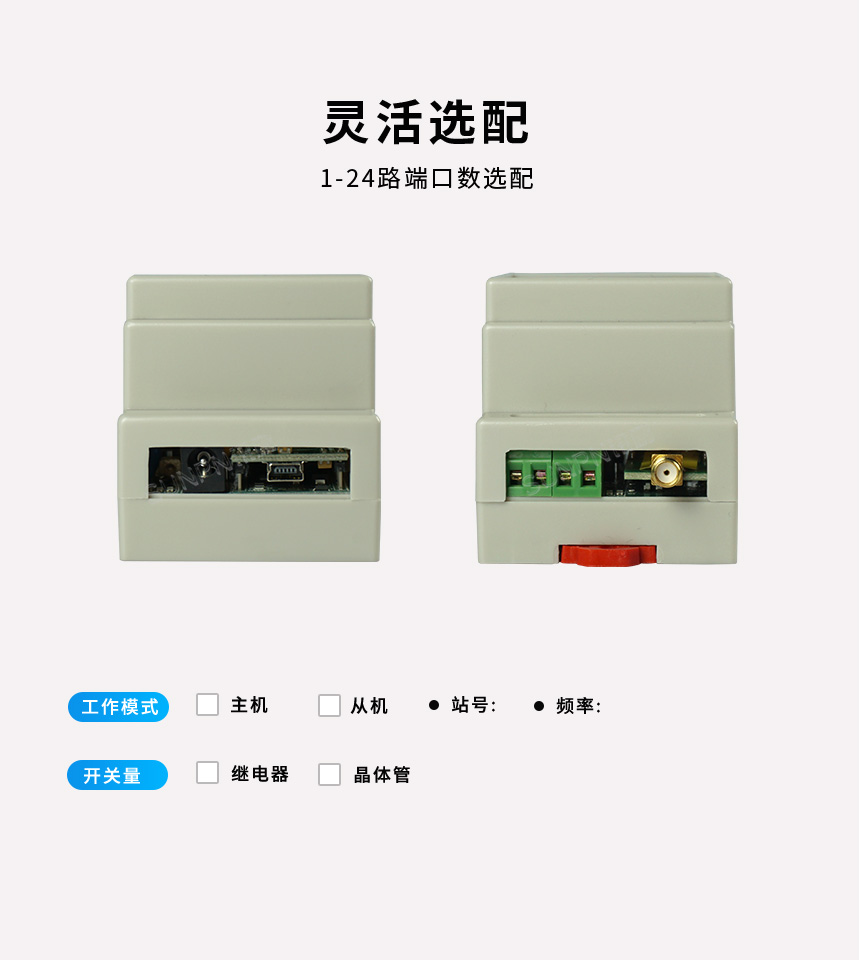

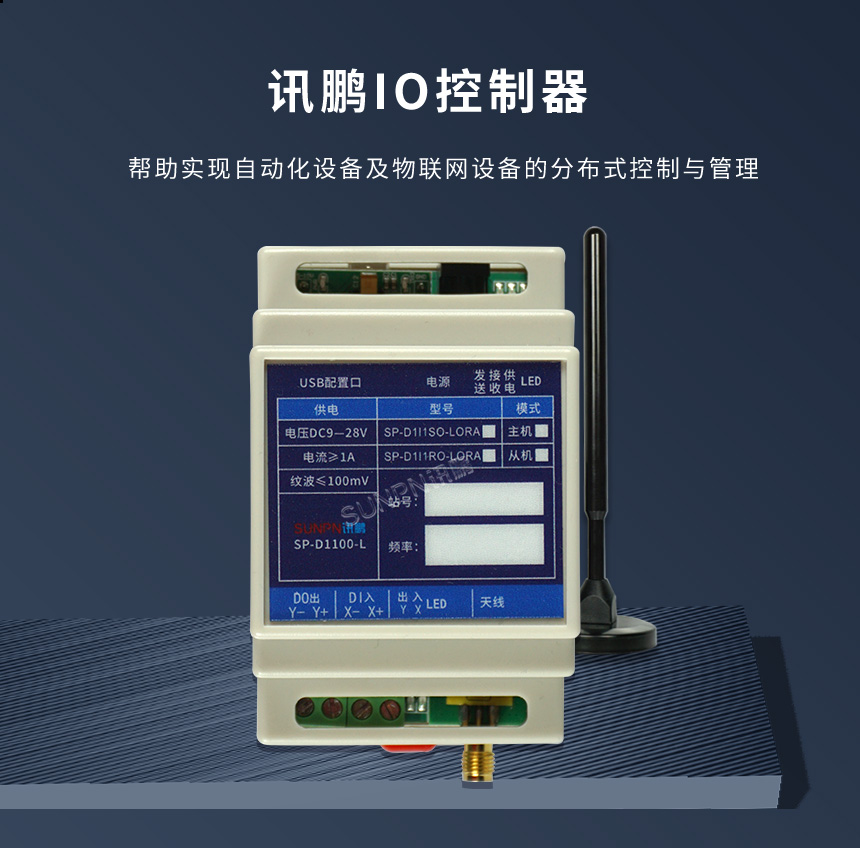

IO数据采集控制器-产品介绍

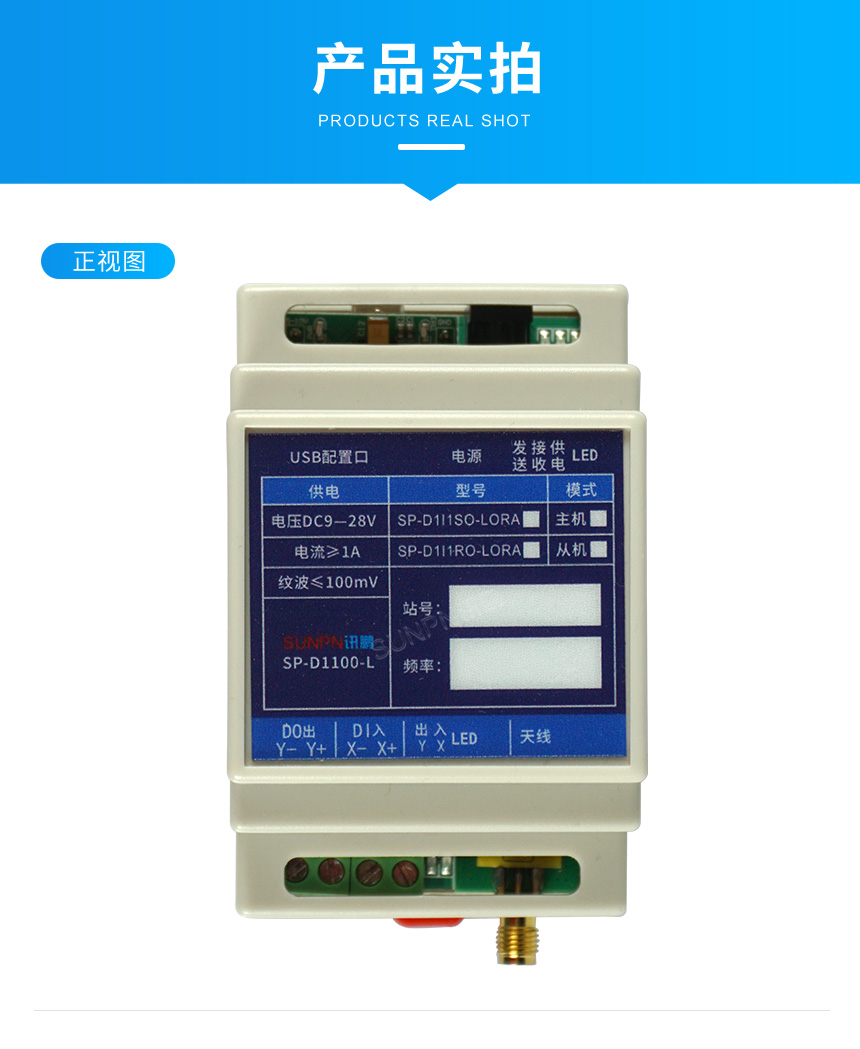

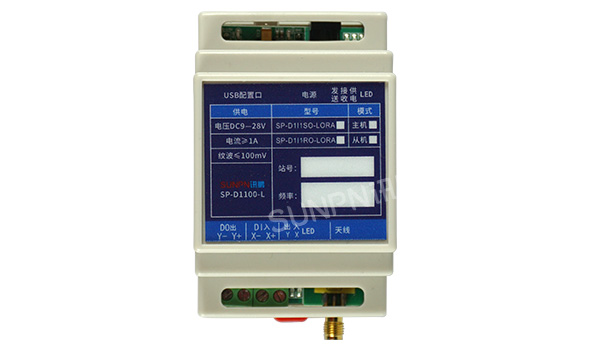

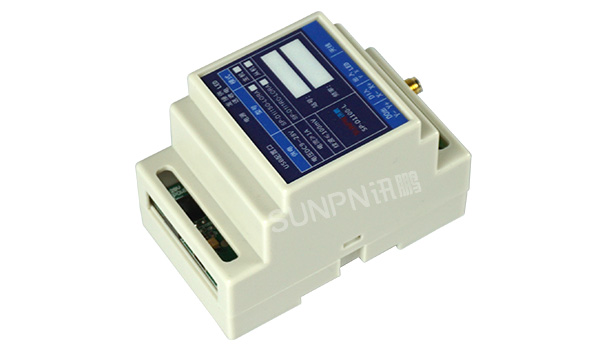

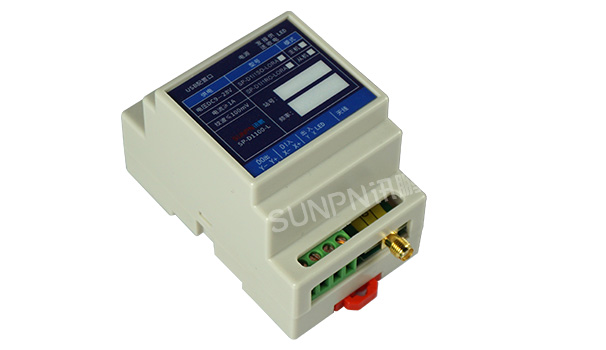

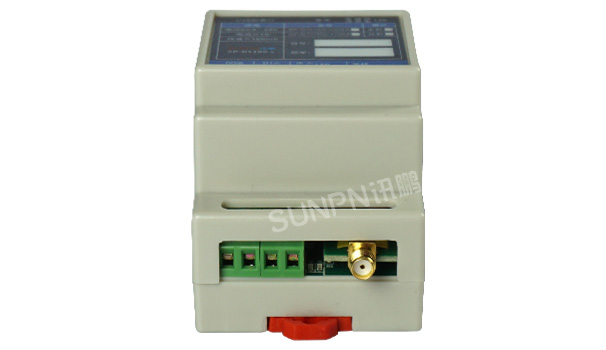

IO数据采集控制器-产品实拍

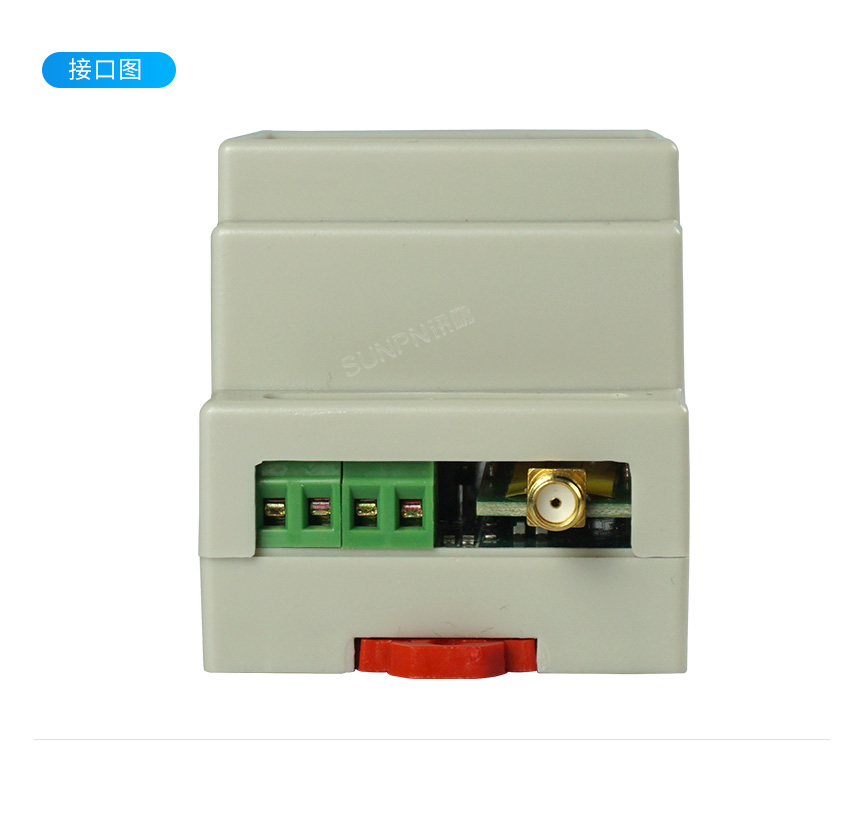

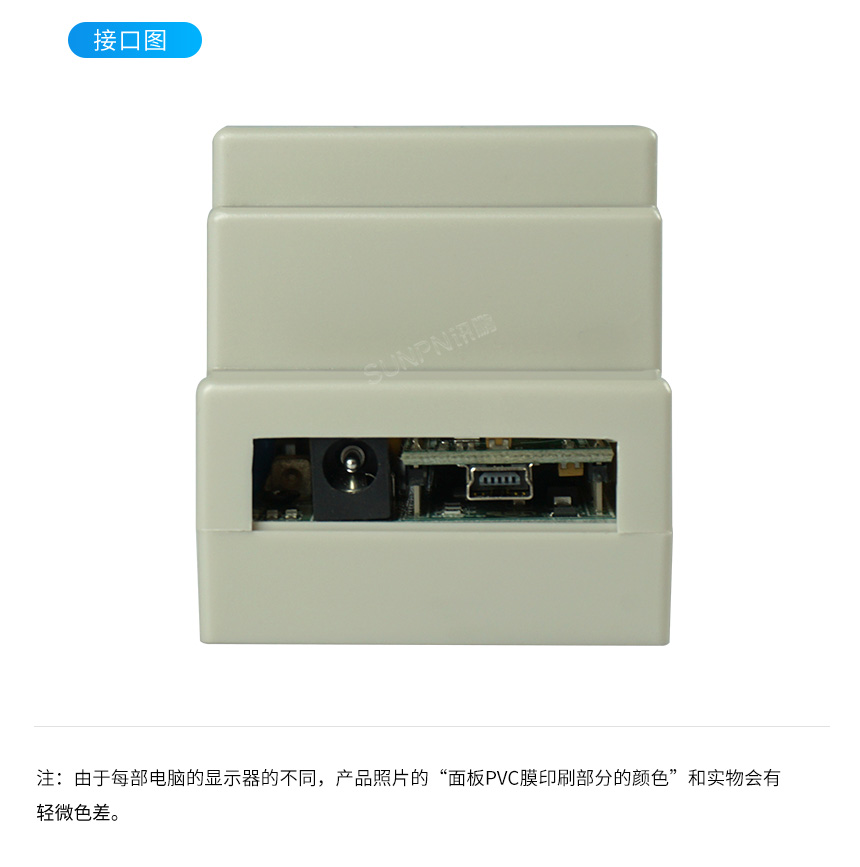

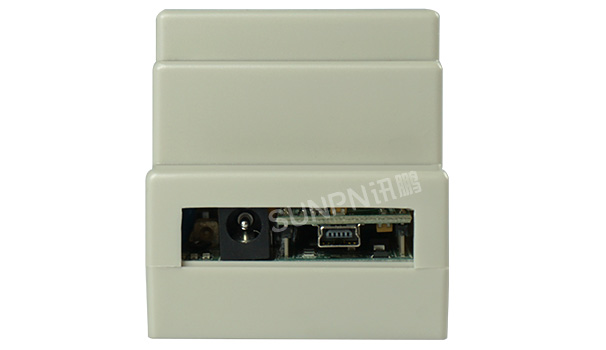

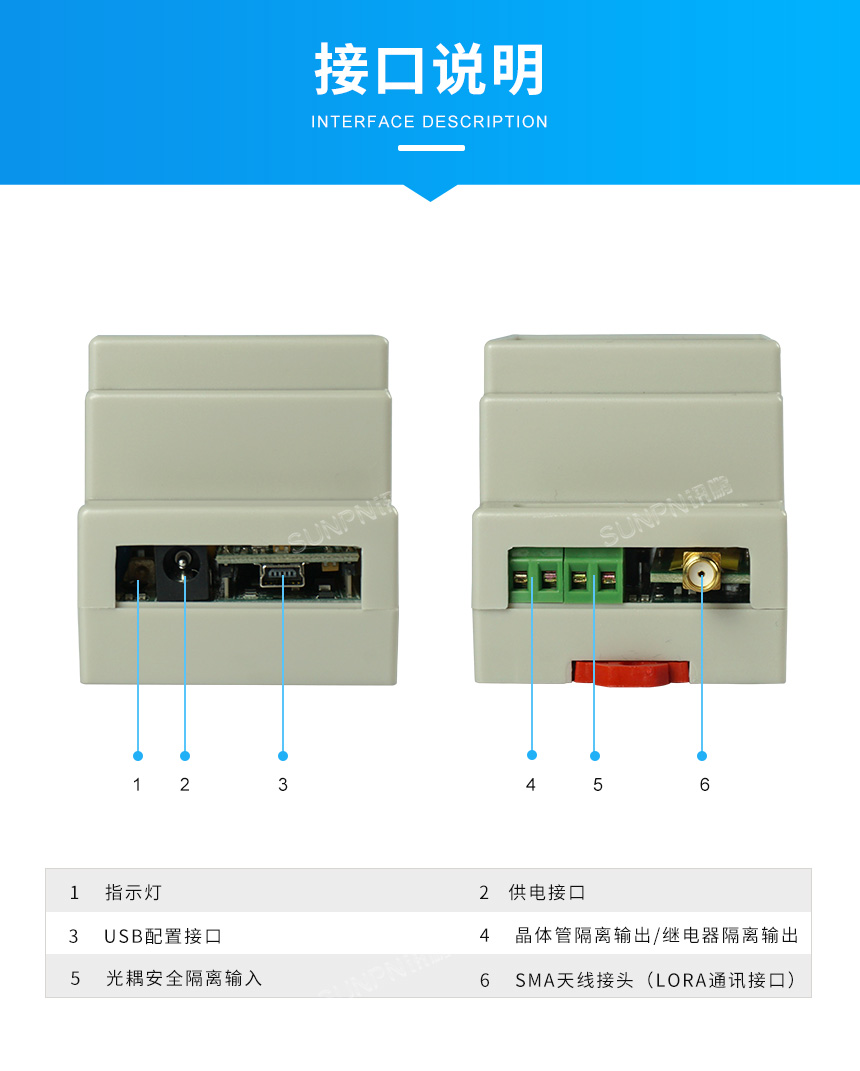

IO数据采集控制器-接口说明

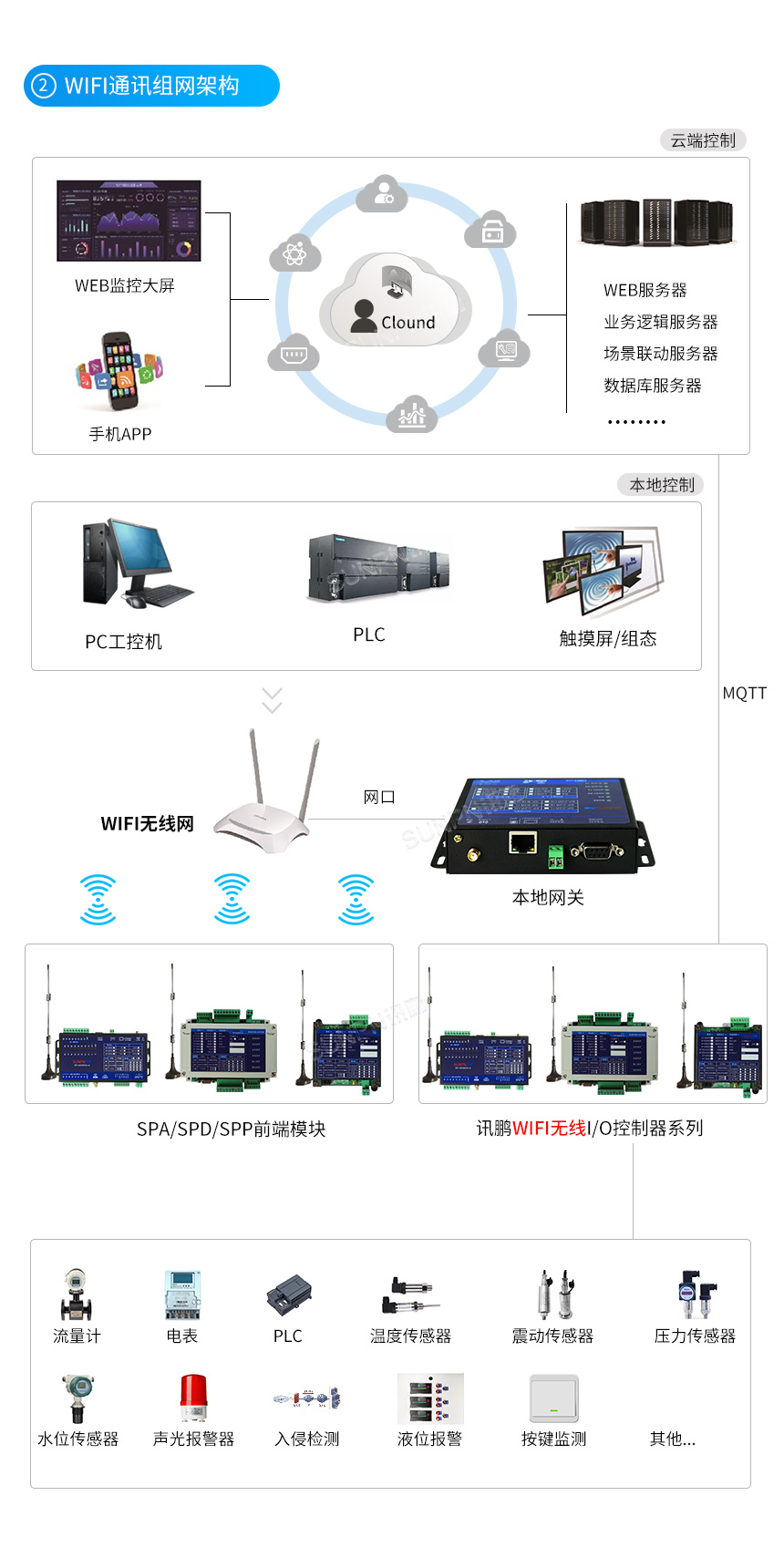

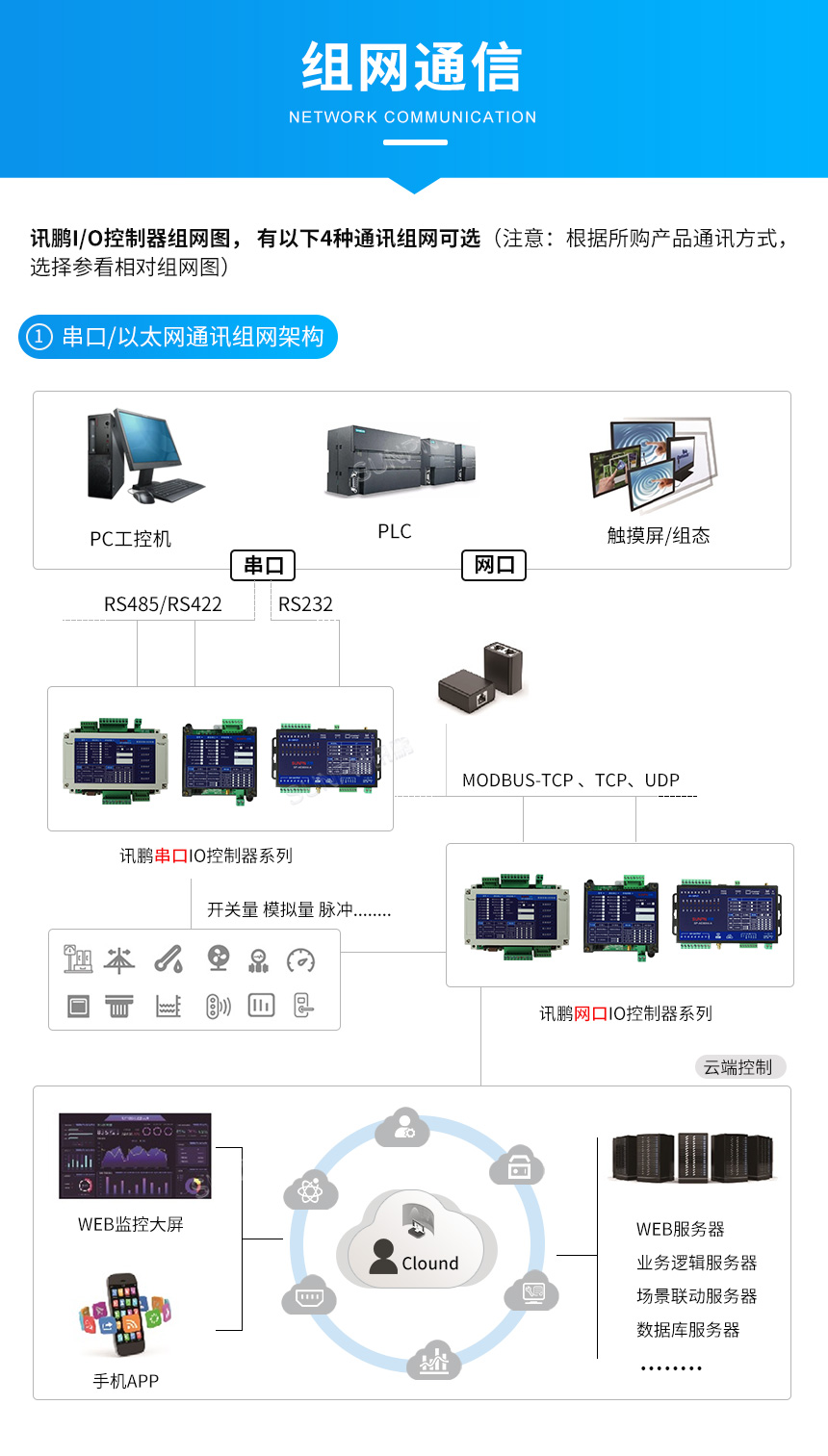

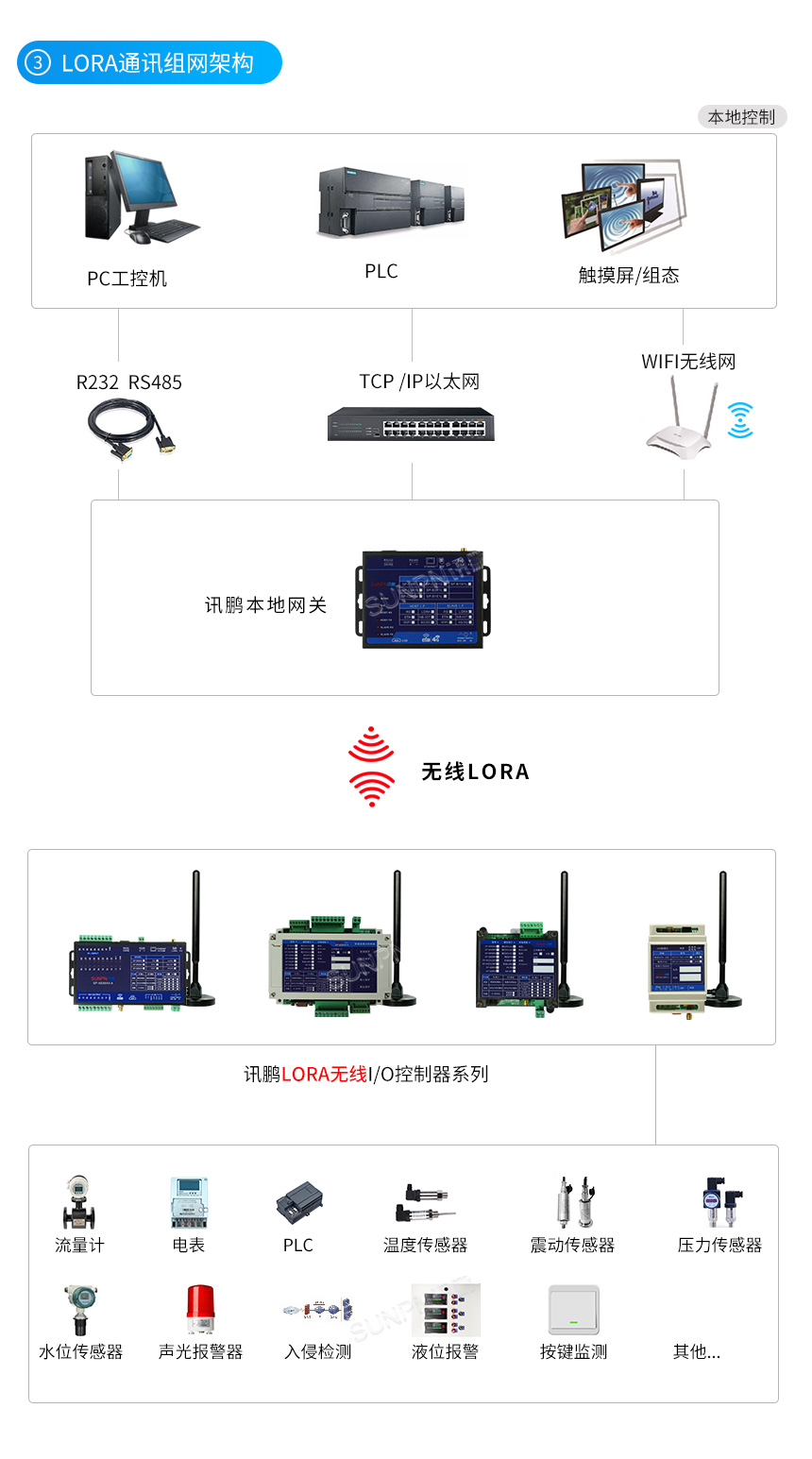

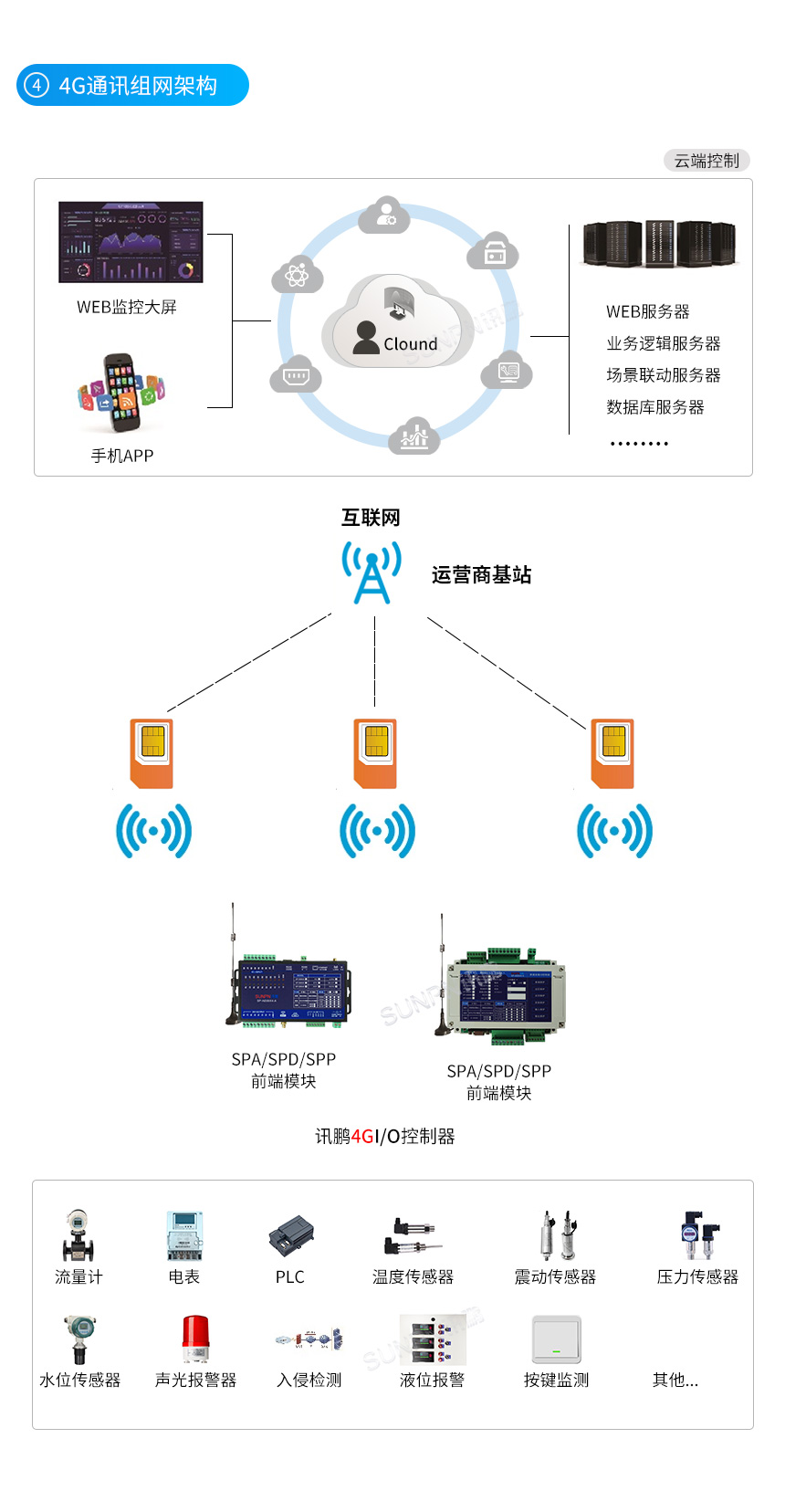

IO数据采集控制器-组网通信

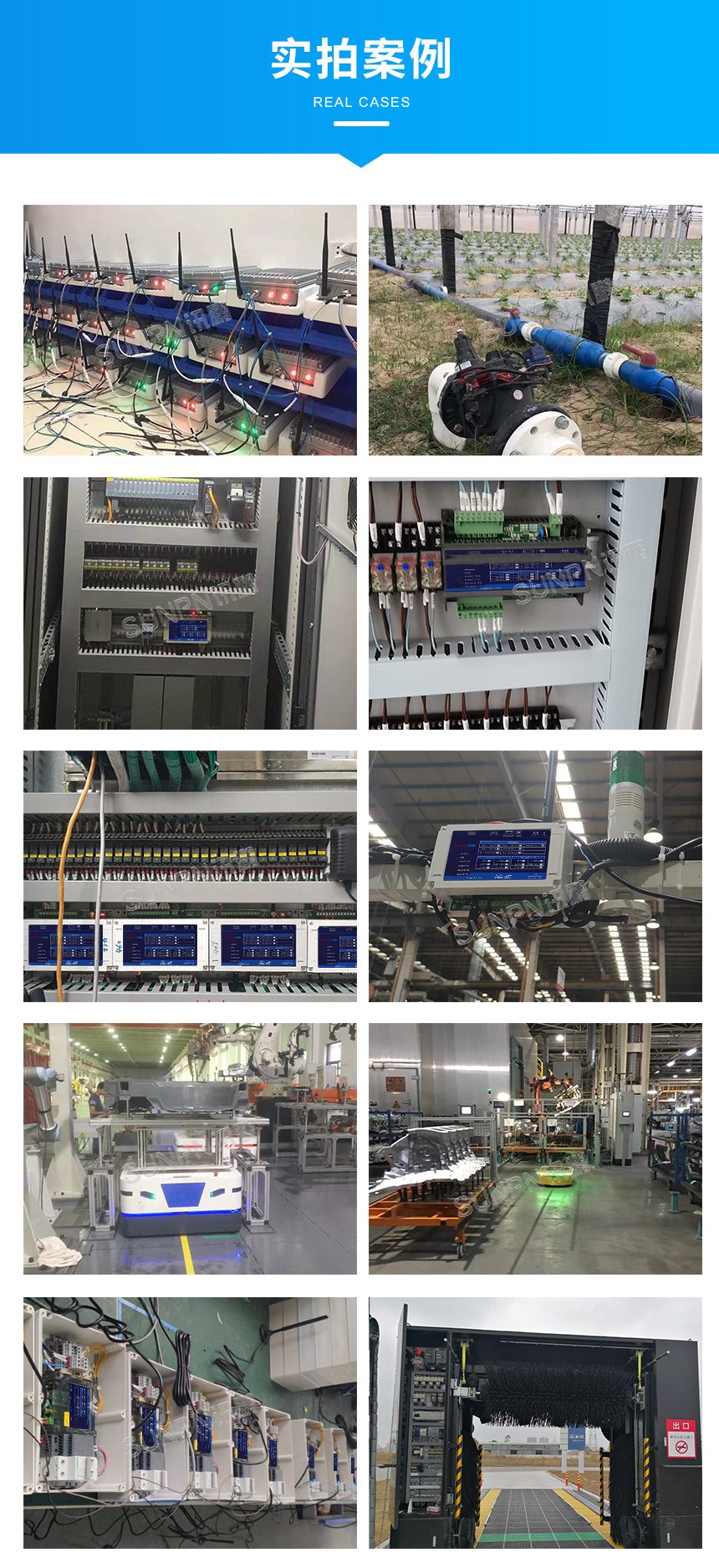

IO数据采集控制器-实拍案例
IO数据采集控制器-应用场景
通讯方式 | 无线LORA射频通信 | ||
无线频率 | R365~565MHZ | ||
灵敏度 | -111到-148dBm | ||
信号调制方式 | LoRa/FSK/OOK | ||
天线接口 | 吸盘天线,SMA标准接口(外螺纹内孔) | ||
通讯协议 | Modbus-RTU、固定格式指令串 |
输入点类型 | 光耦隔离输入,隔离电压3000V, NPN/PNP兼容极性 | ||
输入信号范围 | 电压0~28VDC,电流>1mA | ||
输入点数 | 1点 | ||
输入指示灯 | 有 | ||
滤波防抖 | 支持,滤波级别可设置 |
输出点类型 | 1、SO晶体管输出型:隔离晶体管输出,隔离电压1500v ; 2、RO继电器输出型:继电器常开触点输出 | ||
输出点负载能力 | 1、SO晶体管输出型:0~30VDC / 0~500mARO ; 2、继电器输出型:0~250VAC / 0~30VDC / 5A | ||
输出点数 | 1点 | ||
输出指示灯 | 有 |

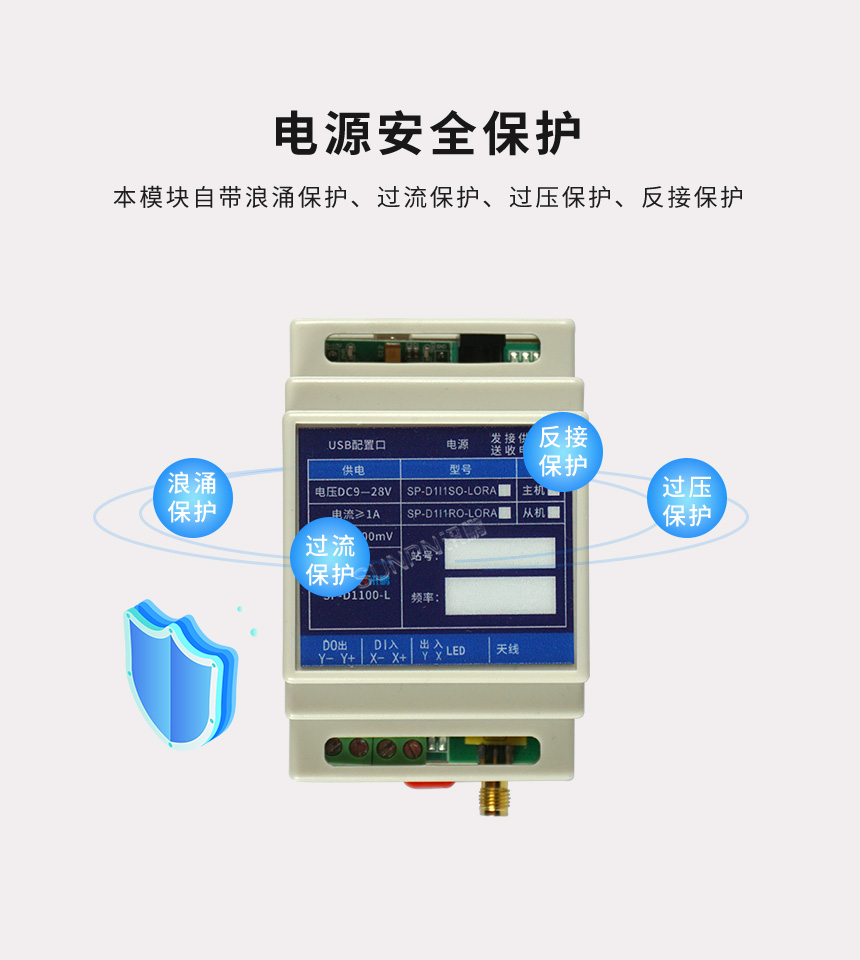

供电要求 | 9~28VDC@1A;纹波≤100mV;本模块自带浪涌保护、过流保护、过压保护、反接保护能 | ||
功耗 | ≤500mw |
材质 | ABS工业外壳 | ||
尺寸 | 88mm (L)* 53mm (W) * 59mm (H) | ||
安装方式 | DIN导轨安装 |
脉冲计数 | 所有输入口均支持0~200HZ内低速脉冲计数 | ||
主动上报 | 支持输入信号触发上报或定时自动上报 | ||
输出自动闪断 | 所有输出口均支持打开后自动关断功能,延时时间可设置 | ||
通信失连保护 | 可以设置当模块和外接通信失连后输入输出口的复位模式 |
-
