在制造工业中存在大量的开关量为主的开环的顺序控制，它按照逻辑条件进行顺序动作号按照时序动作；另外还有与顺序、时序无关的按照逻辑关系进行连锁保护动作的控制；PLC的选择主要应从PLC 的机型、容量、IO模块、电源模块、特殊功能模块、通信联网能力等方面加以综合考虑。

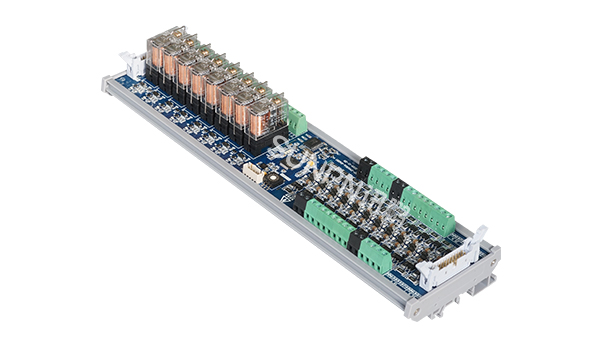

SP-PN100A是一款基于PROFINET工业标准的智能IO扩展模组，是工业级远程采集与控制模块，主要用于PLC分布式的输入/输出外接扩展，通过PROFINET，分布式现场设备可直接连接到工业以太网，与PLC等设备通讯。产品经过专业的一体化设计减少传统中继和布线，具有IO扩展方便且容量大、输出带负载能力强、性能稳定抗干扰力强、性价比高等优点；输入可直接采集AC220V的交流信号或DC24V直流信号；输出模组采用欧姆龙G2R-1大功率继电器，可直接控制大负载设备；通用TS35导轨安装设计，符合DIN导轨安装标准。
分布式IO模块可用于数据收集和各种控制的应用。分布式IO模块具有可靠度高、价格优惠、设置容易、网络布线方便等特性，适用于分散地区的应用，可节省系统整合的时间和费用。产品广泛应用于智能机器、自动化设备、PLC控制数控机床、物联网控制、DCS控制等。
分布式IO模块-产品介绍
分布式IO模块-产品尺寸
分布式IO模块-接口说明
分布式IO模块-细节描述
分布式IO模块-系统架构
分布式IO模块-接线说明
分布式IO模块-组态步骤说明
分布式IO模块-应用领域
产品参数
| 工作电源 | DC+24V(工作电流视总线挂载设备个数) | ||

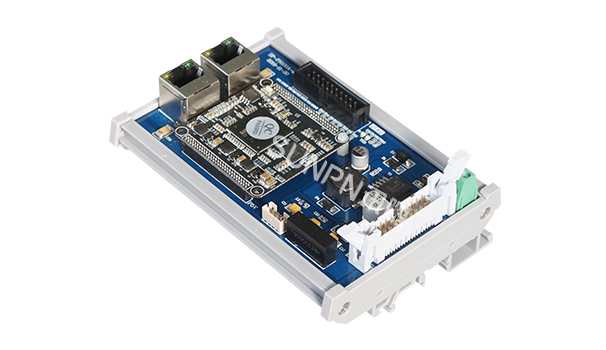

| SP-PN10OA-MC主控 | 平均工作电流100MA | ||
| SP-PN100A-16O子设备 | 工作电流350MA (MAX) | ||
| SP-PN100A-24I8O子设备 | 工作电流200MA (MAX) | ||
| SP-PN100A-32I子设备 | 工作电流50MA (MAX) | ||
| 总线带载能力 | 挂载设备总电流不超过2A(超过总电流需外接24V电源) | ||
| 网口 | 10/100M以太网口×2 | ||
| 通讯协议 | PROFINET工业标准协议 | ||
| SYS | 系统指示灯，系统正常运行时间隔1秒闪烁 | ||
| POW | 电源指示灯，正常工作常亮 | ||
| TXD | 发送通信数据指示 | ||
| RXD | 接收通信数据指示 | ||
| DIAG | 诊断状态指示 | ||
| ERROR | 错误状态指示 | ||
| 主控支持设备数 | 16个 | ||
| 输入类型 | AC220V/DC24V信号(可选) | ||
| 输出类型 | 继电器常开/常闭输出；驱动负载10A250V AC & 10A 30V DC | ||

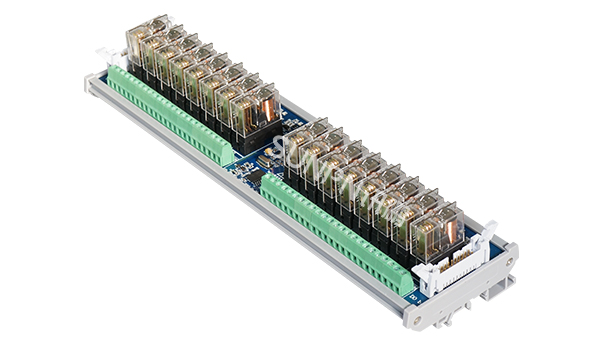

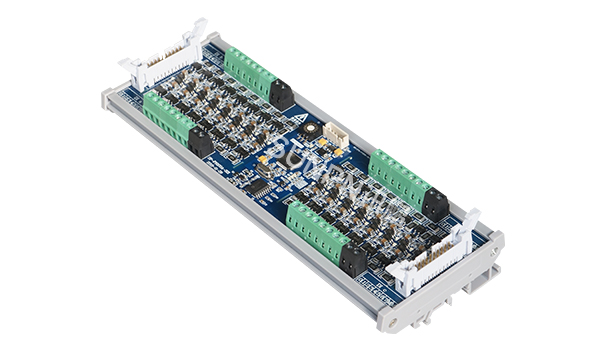

| 输入/输出路数 | SP-PN100A-16O: 16路输出 ；SP-PN100A-2418O:24路输入，8路输出 ；SP-PN100A-321:32路输入 | ||
| 通道报警功能 | 支持 | ||
| 异常处理功能 | 支持设备故障上报和复位 | ||
| 硬件看门狗 | 支持 | ||
| 工作温度 | -30~75°C | ||
| 相对湿度 | 10%~90%无冷凝 | ||
| 安装方式 | DIN导轨式安装 | ||

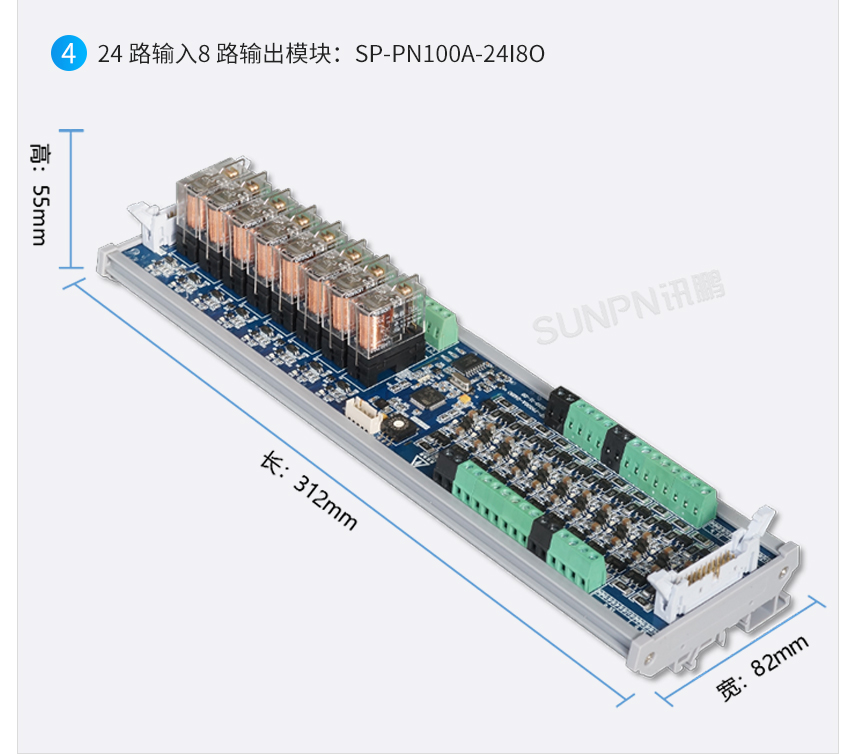

| 外形尺寸 | SP-PN10OA-MC:120×82×55（MM） ；SP-PN100A-16O:312×82×55（MM） ；SP-PN100A-24I80:312×82×55（MM） ；SP-PN100A-321:235×82×55（MM） | ||
| 端子规格 | 笼型螺丝端子M2.5间距5.OMM；额定容量10A300V；适用线径11-12AWG扭力0.4NM；剥线长度6～7MM | ||
继电器参数
| 触点形式 | 1C(SPDT)10A | ||
| 继电器型号 | G2R-1 | ||
| 开关容量 | 10A 250VAC/30VDC | ||
| 触点材质 | AG合金 | ||
| 接触电阻 | 30MQ以下 | ||
| 额定电压 | DC24V，AC220V | ||
| 动作电压 | 额定电压的70%以下 | ||
| 复位电压 | 额定电压的15%以下 | ||
| 额定功率 | DC约0.53W，AC约0.9VA(每路) | ||
| 动作时间 | 15MS以下 | ||
| 复位时间 | 5MS以下 | ||

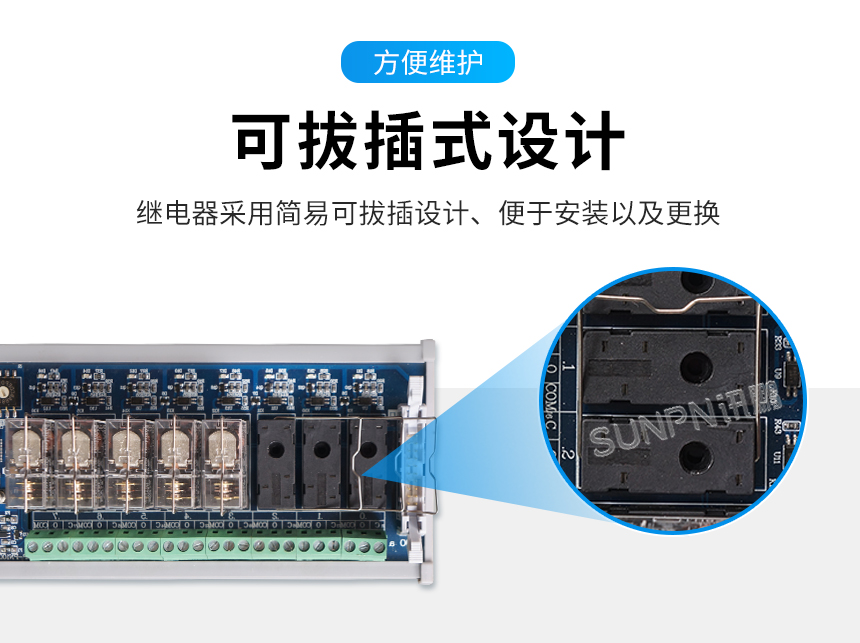

| 安装方式 | 拔插式 | ||
| 环境温湿度 | -40°℃～+70°℃无凝露无结冰，5%～85%RH | ||
-
PROFINET智能IO扩展模组SP-PN100A使用说明下载
