照明行业生产管理系统解决方案

数字工厂是现代工业化与信息化融合的应用体现,也是实现智能化生产的必经之路。中国是LED照明产品最大的生产制造国,如今,我国初步形成了包括LED外延片的生产、LED芯片的制备、LED芯片的封装以及LED产品应用在内的较为完整的产业链,随着LED照明市场渗透率的快速攀升,LED下游应用市场将会越来越广阔。据统计,中国LED照明市场产值规模由2016年的3017亿元增长到2020年的5269亿元,年均复合增长率达到14.95%。预计2021年中国LED照明市场规模将达5825亿元。这将推动照明行业新一轮数字化精准的生产管理系统的改革。


一、照明行业生产管理系统项目范围及目标

1、项目背景:由于照明产品更新迭代快,细分产品多,在生产管理中经常遇到下面的诸多难题:

①生产计划不能清晰体现,在制品对应产线不明了

②纸质作业指导书,换线时间慢,保存困难,浪费纸张

③生产数据统计不及时,无法宏观把控生产

④品质管理困难,各不良类型对应数量无法统计具体数据

⑤无法追溯产品生命周期,不能记录异常原因与时间节点

⑥出入库产品不能与生产批次关联,毫无追溯价值

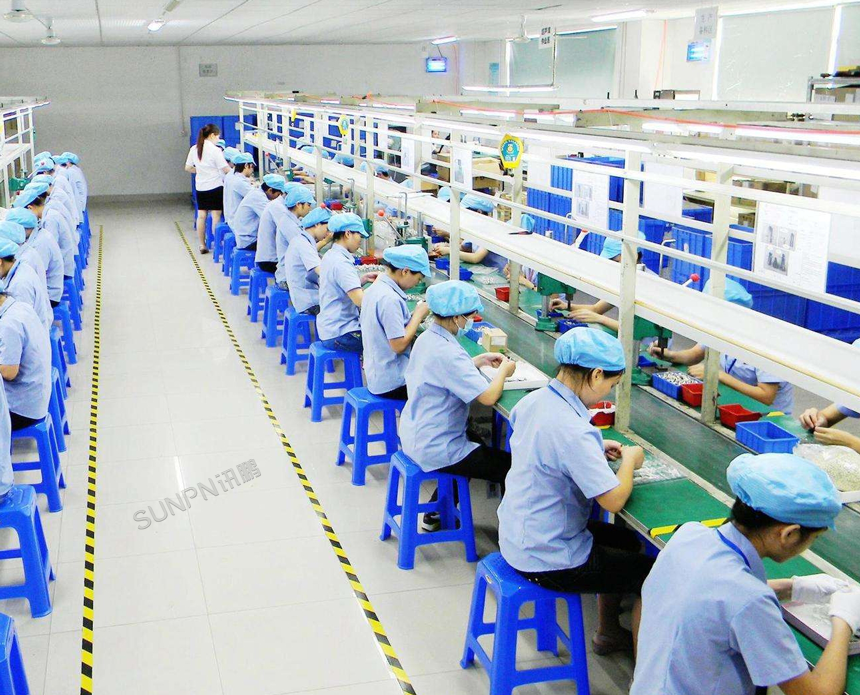

照明行业生产管理系统


2、项目目标

①产线生产计划下发,LCD汇总看板显示

②产线实时计数,在制品产量汇总分析

③电子化作业指导书,软件下发,可显示图片、视频

④实现一物一码,记录产品生命周期

⑤不良类型与数量统计,并记录不良原因

⑥不良品维修周期管理,记录各时间节点

⑦数据记录,报表生成

⑧图表数据分析,提供历史查看与标签搜索展示

照明行业生产管理解决方案-目标


3、系统价值

①一物一码:通过条码管理引入、采用扫码方式、 实行一物一码,规范生产各个工序作业流程。

②实现产品的正反追溯:实现产品生产过程记录和追溯,精确追踪到产品各个工序作业的人及时间,提升客户满意度。

③安灯呼叫:实现安灯呼叫功能,异常报警及时通知、处理及报表分析。

④全程质量管控:实现车间全程质量控制,包括异常情况及时反馈、异常统计报表及停滞工单的异常查询。

KPI考核:人员精细化管理,精确统计人员绩效,提升员工积极性。

⑥可视化管理,实时了解生产状态:实时追踪工单生产进度、产品直通率、目标达成率与设备状态等数据,提升订单管理与生产调控。

E-SOP电子作业指导书:实现车间全面覆盖电子作业指导书,达到无纸化作业。提升生产换线效率与品质标准管控。


4、讯鹏优势

①一站式服务:软硬一体化的结合,维护、成本更低。

②自主研发:自主研发的平台化MES,功能强大,实施简单。

③服务保障:专属客户经理一对一全程服务,提升沟通效率。

④项目实施:强大实施及技术指导团队保证项目的实施成功。


二、建议方案展示

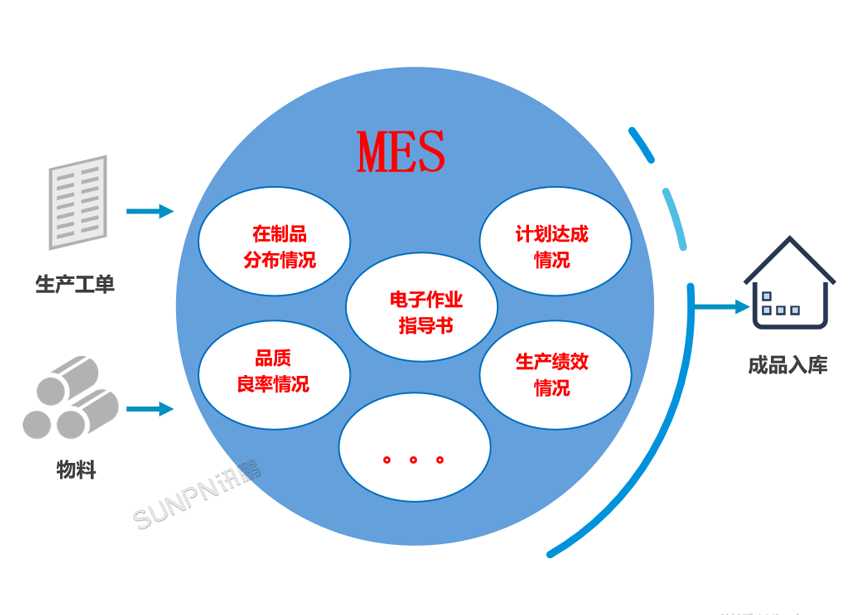

1、系统概述:       照明行业MES系统是一套结合E-SOP、生产计划管理、安灯呼叫和产品生命周期全过程追溯的数字化解决方案。系统实现工厂的数字化生产管理,做到从工艺到生产的无纸化及条码化管理,实现产品能通过条码进行追溯、作业指导书电子化、生产进度和品质数据实时监控、异常情况及时通知响应、数据报表分析等功能,从而提升生产现场的品质与效率管理。为生产现场的调控和规划提供数据依据,也为不良品的溯源和生产决策提供深度分析 。

照明行业生产管理解决方案-系统概述

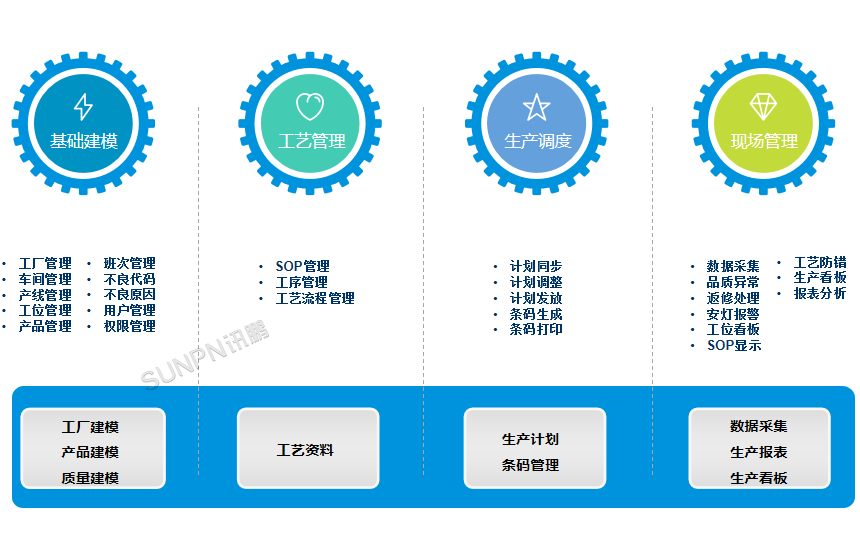

2、系统功能简介

照明行业生产管理解决方案-系统功能简介

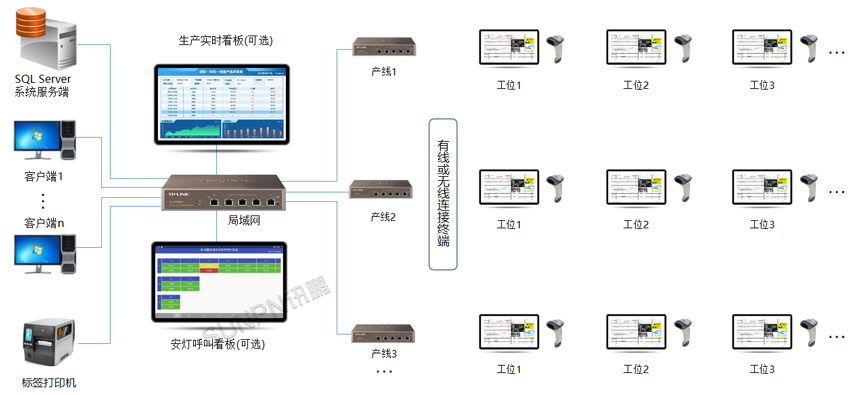

3、系统架构

照明行业生产管理解决方案-系统架构

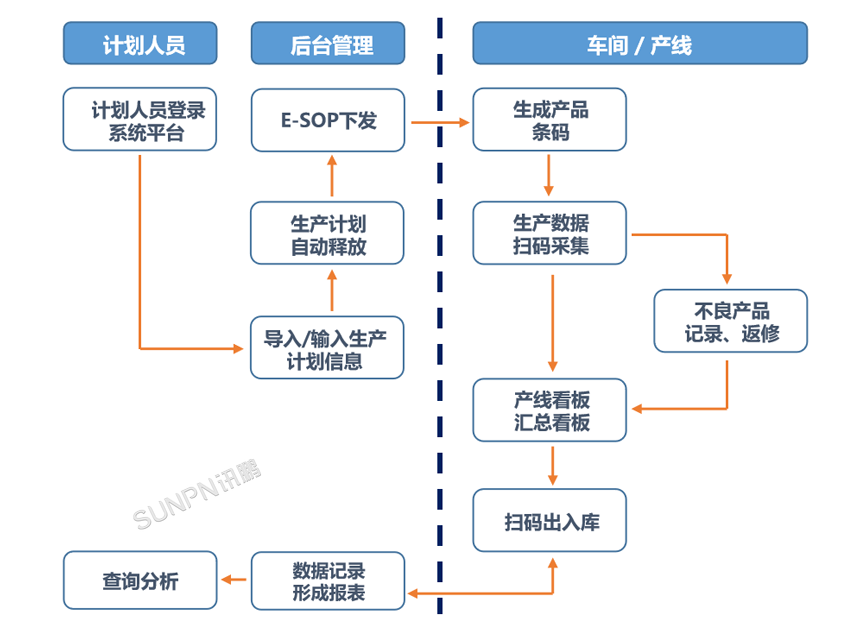

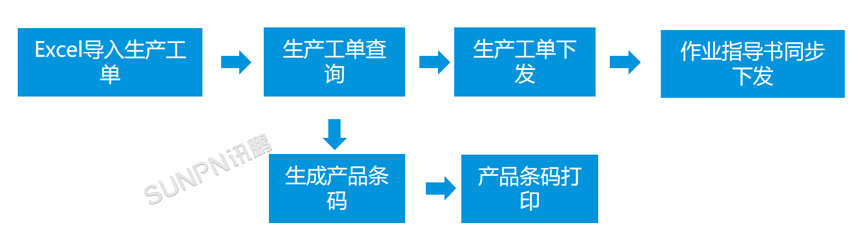

5、工单管理

Excel中导入生产工单信息,也可对工单进行手动新增、修改、删除、查询;

根据对应产品的条码规则,自动生成产品条码,可以对条码进行全部打印或补打;

工单需要生产时,下发到指定产线,同时对应产线的作业指导书也能同时下发。

照明行业生产管理解决方案-工单管理流程

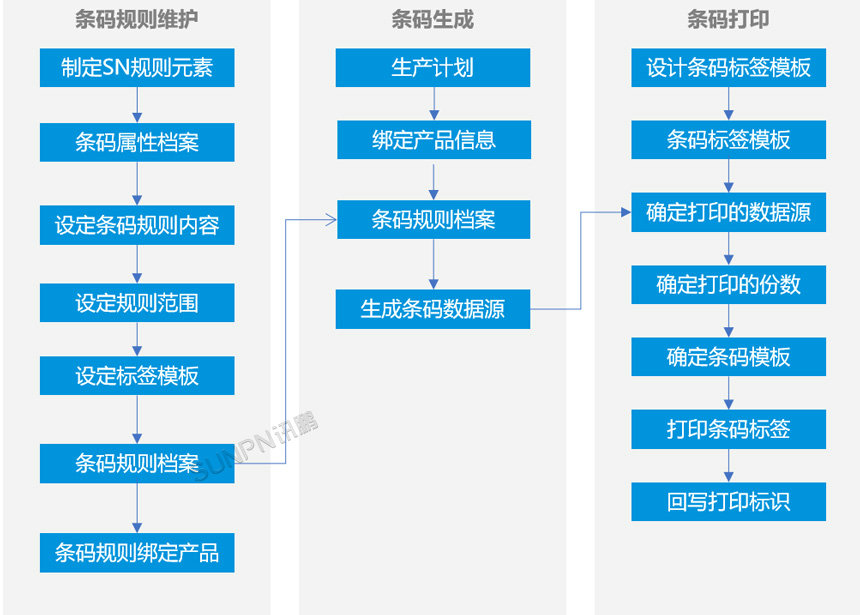

6、产品条码生成及打印

制定多种条码规则元素,自由组成条码规则,绑定在不同产品上;

根据生产计划和条码规则,自动生成每个生产计划的工单序列号;

根据工单序列号和生成的条码数据源来打印产品条码;

条码打印完成后,回写打印标识,避免重复打印及重复使用。

照明行业生产管理解决方案-条码打印流程

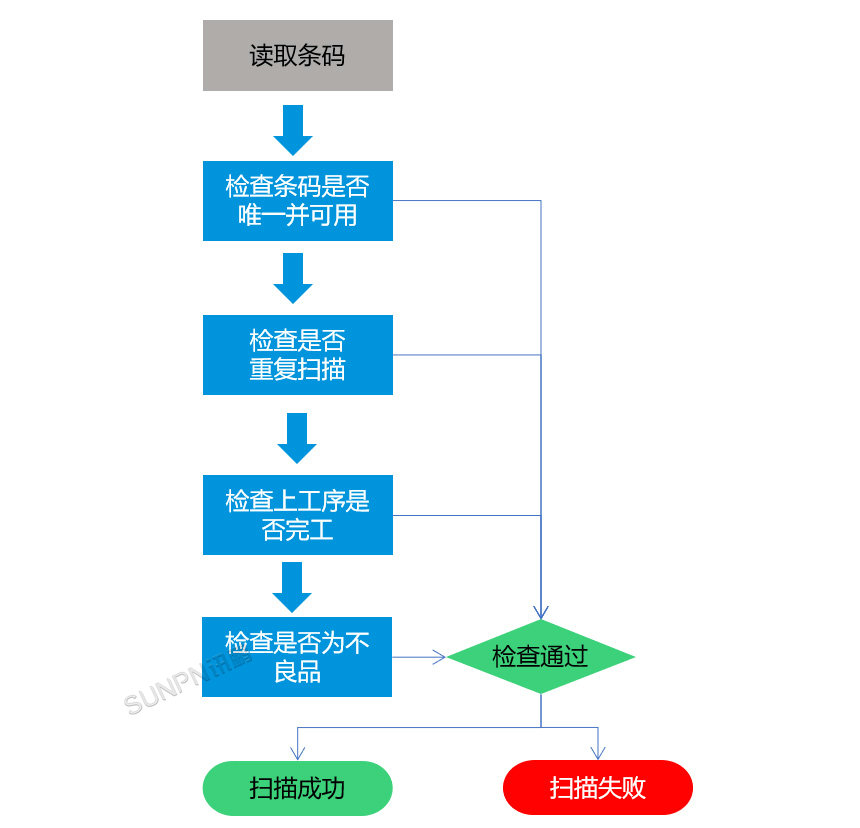

7、扫码数据采集流程

条码有效性检查:检查条码是否可用,是否符合条码规则;

跳工序防错:在上工序已进行了第一次扫描,未进行完工扫描的产品,不允许上工序正在作业的产品,直接跳到下工序作业;

工序加工防错:在本工序加工前检查其上一工序加工结果,不接受上一工序失败的产品;

重复生产防错:对于已经加工成功的产品,不允许重复加工避免二次加工。

照明行业生产管理解决方案-条码扫描流程

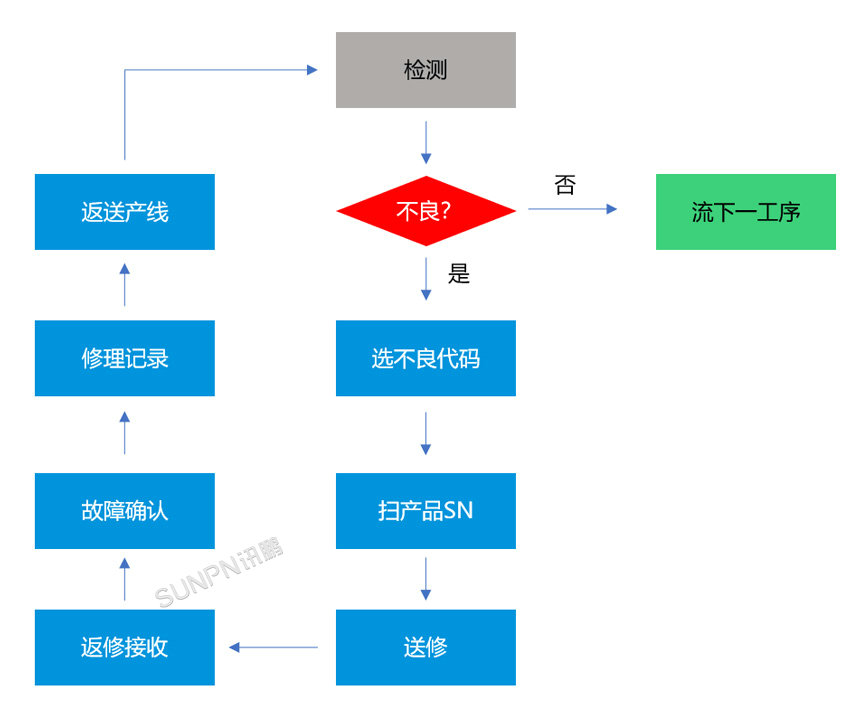

8、不良品维修流程

产线检测到不良品后,扫描不良现象进行报修;

维修岗位接收到不良品后,扫描产品条码接收产线报修的不良现象;|
维修用户维修完成后,录入修理记录,包含不良原因、解决方案、责任单位等信息;

维修完成后,产品重新返回产线进行生产。

照明行业生产管理解决方案-不良品维修流程


三、软件介绍

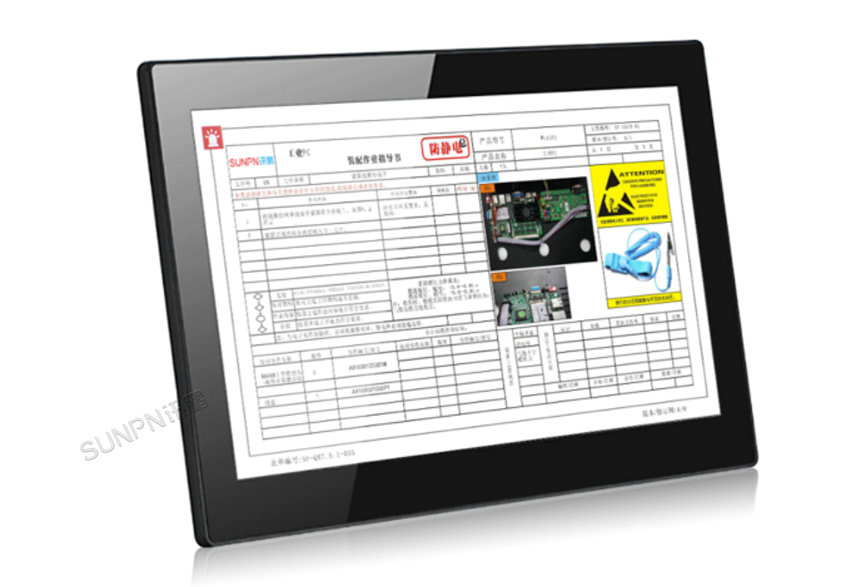

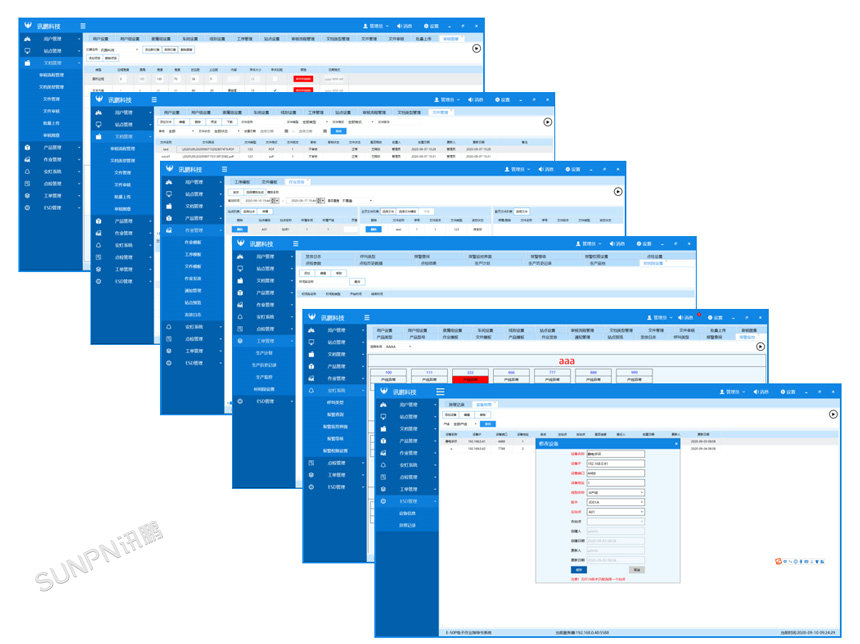

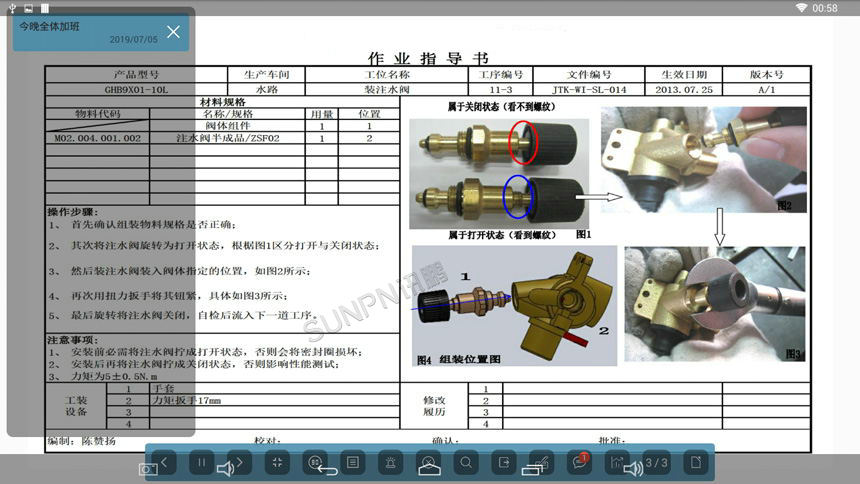

1E-SOP电子作业指导书管理

站点管理文档管理产品管理作业管理安灯系统点检管理工单管理、ESD管理。

照明行业生产管理解决方案-作业指导书管理

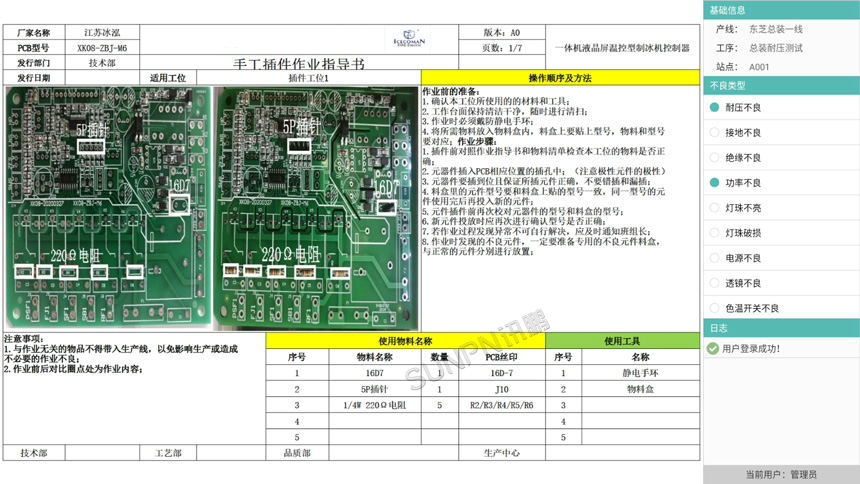

2、工位数据采集界面---不良品条码扫描

集成了扫码功能,只需在原先的ESOP盒子上增加一个扫码枪,就可以实现不良品和良品的数据采集;

良品直接扫描产品条码,直接过站;

不良品先扫描不良现象条码,再扫描产品条码,不良品报修完成。

照明行业生产管理解决方案-不良品扫描

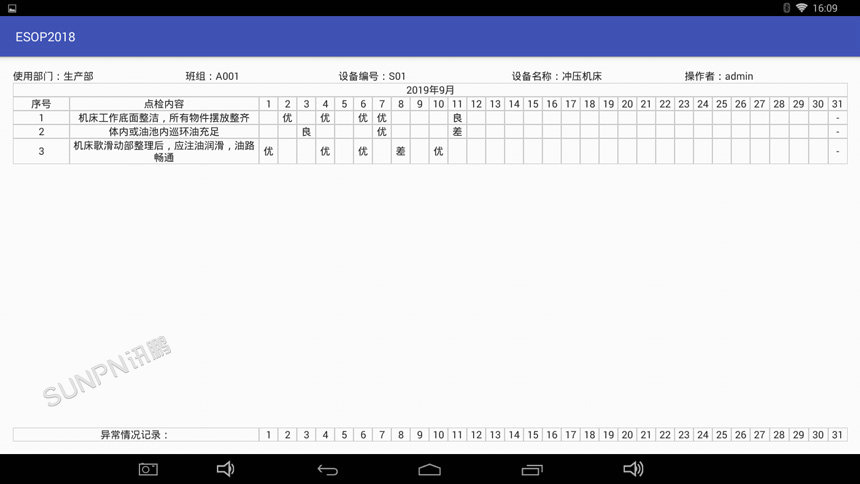

3、工位数据采集界面---点检与留言

设备点检信息可通过触屏或鼠标键盘录入;

交班留言信息可通过触屏或鼠标键盘录入。

照明行业生产管理解决方案-点检管理


讯鹏作业指导书管理端界面

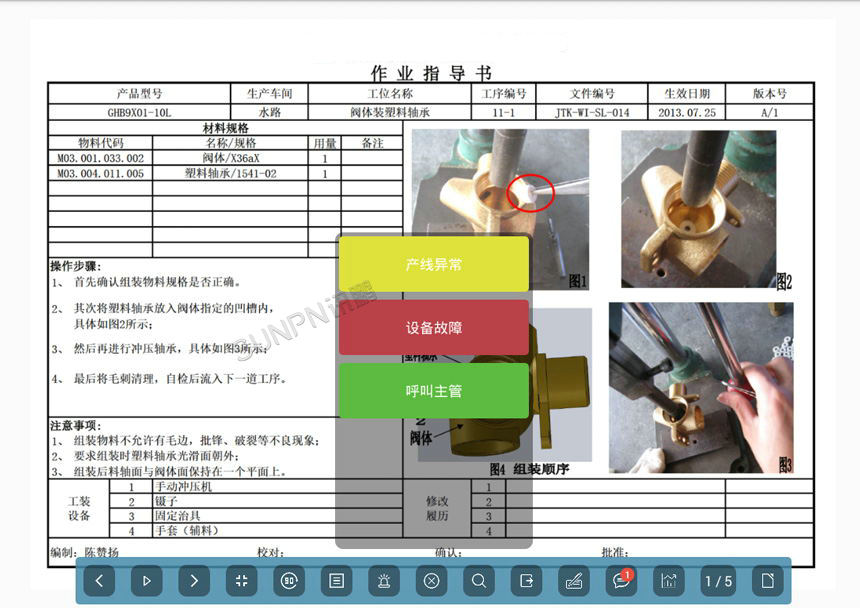

4、工位数据采集界面---安灯呼叫

安灯系统ESOP触屏选择报警类型(也可外接无线/有线按钮盒触发)。

照明行业生产管理解决方案-安灯安灯呼叫

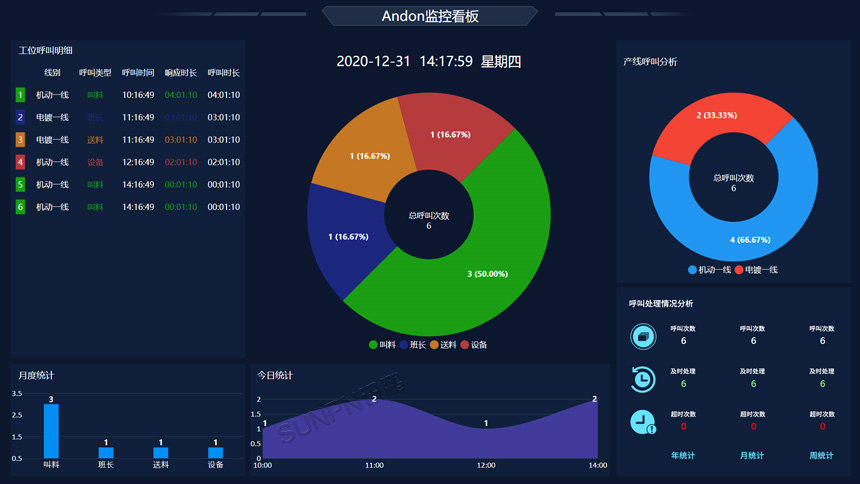

5、数据监控安灯汇总监控

安灯系统---实时监控工位的报警状态

安灯系统---可设置呼叫类型、报警查询、报警等级、报警权限以及报警接收方式

图标分析

今日统计、月度统计、年度统计

照明行业生产管理解决方案-安灯系统数据汇总界面

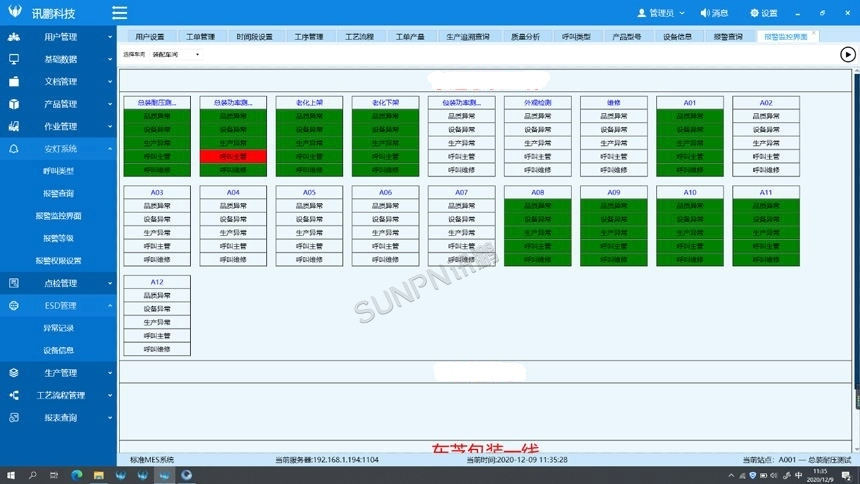

照明行业生产管理解决方案-安灯界面


6、不良品维修操作工位不良品维修界面

扫描产品条码接收到产线报修的不良现场;

维修用户可以看到不良品的工单信息、产品信息、不良报修的工位、不良现象和维修历史记录等信息;

维修用户维修完成后录入不良原因、责任单位和备注信息,后续可对质量数据进行报表统计分析;

点击确定,产品维修完成,产品重新返回产线,重新进行生产;

不良品维修可以自定义此产品返回指定工序进行加工。

照明行业生产管理解决方案-管理端不良品维修界面


7、报表查询;工单产量报表

①根据工单号、时间段、产线等条件查询工单实时的生产情况,包含工单的生产开始时间、完工时间、投入数量、完成数量、不良数量、待维修数量等信息;

②点击工单号可以查询此工单每个工序的完成数量和不良数量。


照明行业生产管理解决方案-产量报表

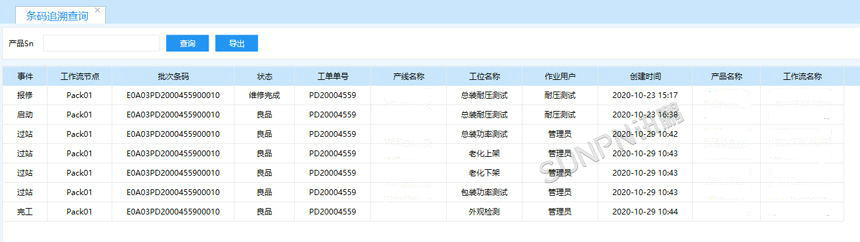

8、条码追溯查询:

①通过产品条码追溯整个产品的生产生命周期,包含此产品的所有加工工序,维修记录、扫码记录、产品状态、作业人员、作业时间等信息。


照明行业生产管理解决方案-条码追溯查询

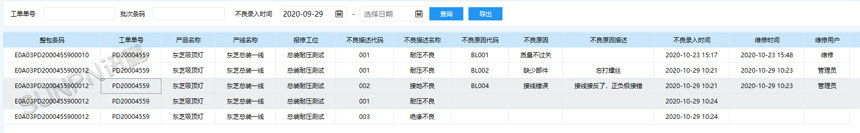

9、报表查询

通过工单号、产品条码、时间段查询出所有的维修记录。


照明行业生产管理解决方案-报表查询

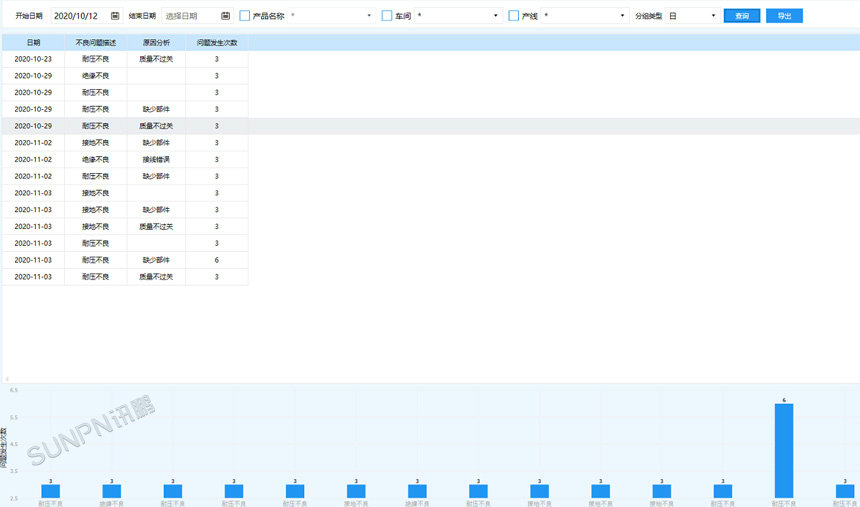

10、质量统计分析

可以通过时间段查询,对这段时间出现的不良品进行分析,可以分析出哪类不良出现的最多,出现的原因,可以对针对此类不良进行改善;

此报表可以根据日、月、年等不同时间维度来进行分析;

可以根据产品、车间、产线等不同维护进行数据分析。


照明行业生产管理解决方案-质量统计分析

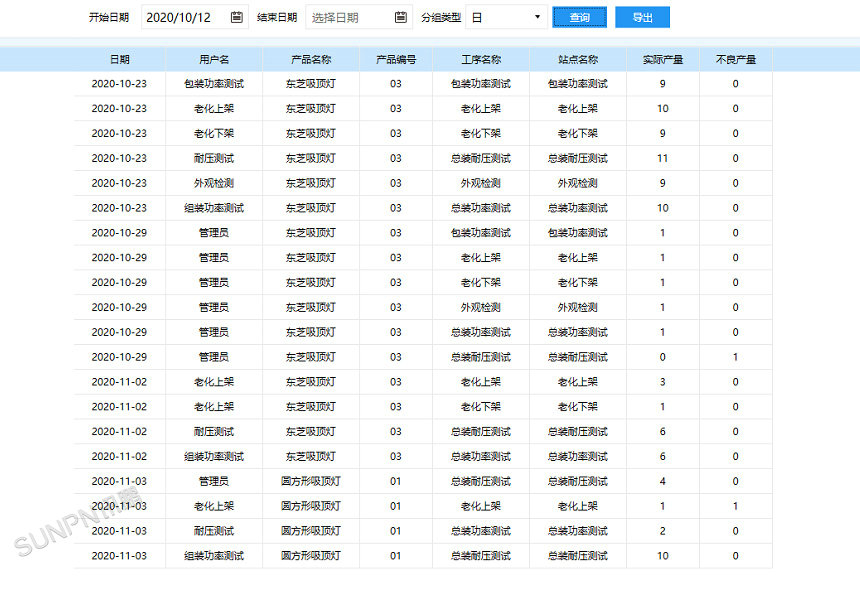

11、人员产量报表

①可以根据时间段统计每个人员或工位的生产产量

②可以根据不同的时间维度(日、月、年)来分析人员产量。


照明行业生产管理解决方案-人员产量报表

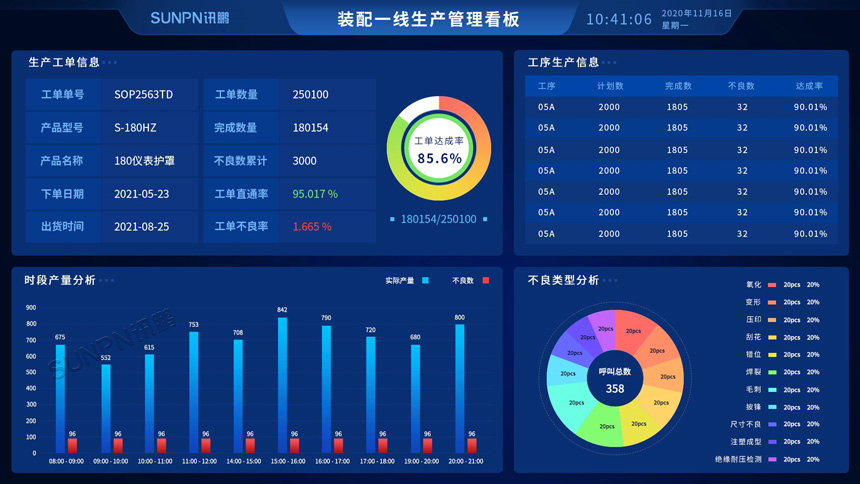

12、产线看板

记录产线生产订单信息、各时段目标与实际产量、产能达成率、不良数和直通率;

实际产量与不良数通过工位扫描枪采集,产能达成率和直通率自行运算;

统计图表根据对应数据自行生成。


照明行业生产管理解决方案-产线报表看板

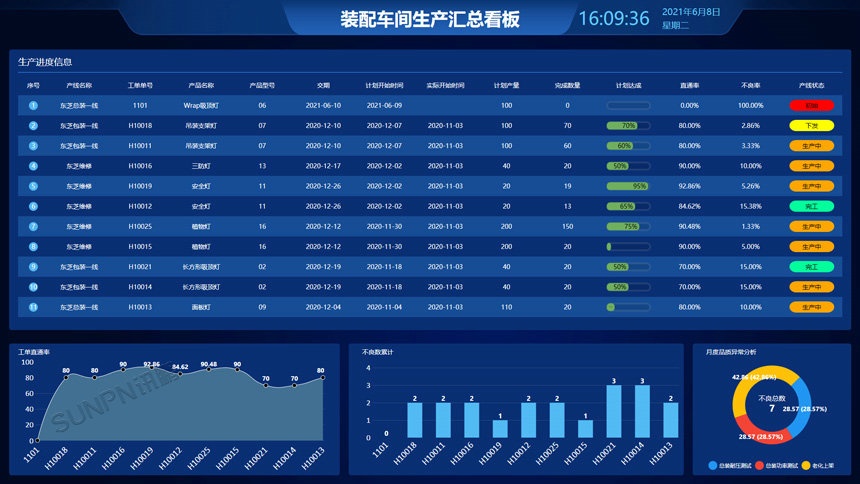

13、车间汇总看板

①汇总车间各产线生产数据,同步实时更新;

②根据数据采集判断并显示当前工单状态;

③统计图表根据对应数据自行生成。


照明行业生产管理解决方案-车间汇总看板


四、硬件介绍

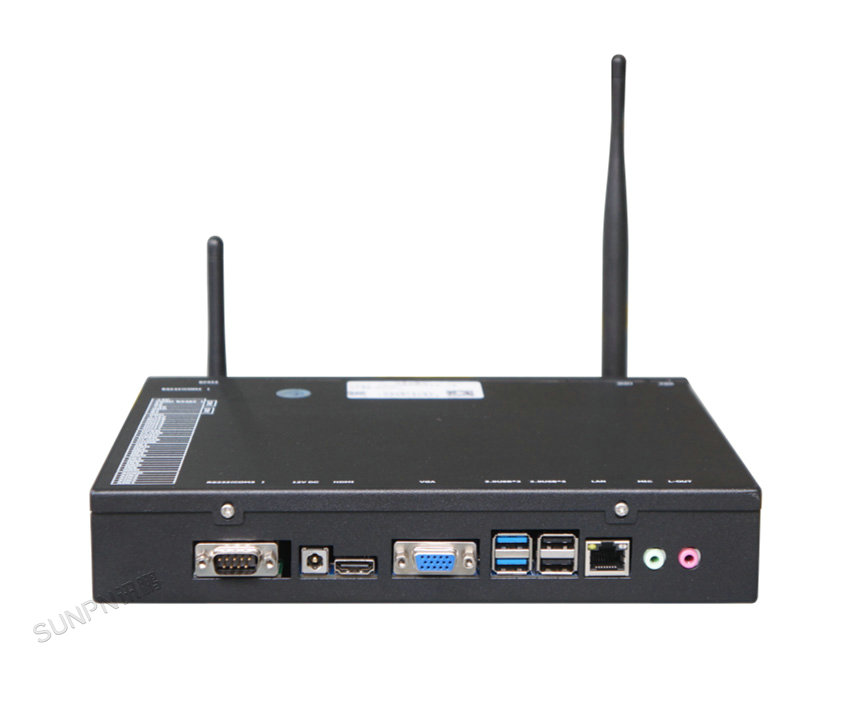

1、显示硬件:液晶看板小电脑

照明行业生产管理系统硬件-液晶终端

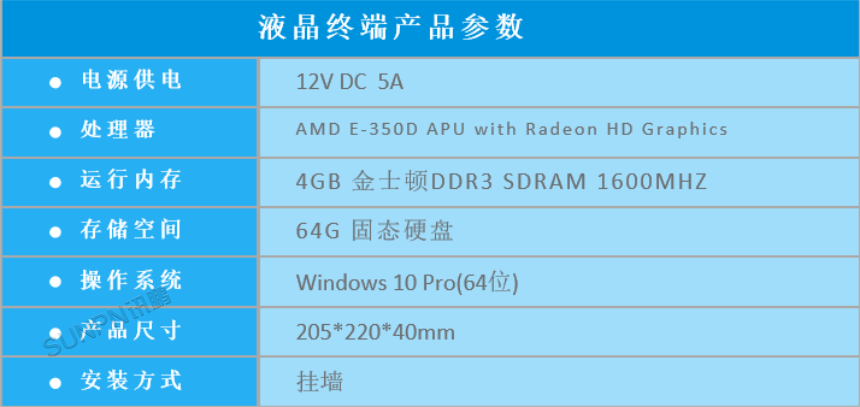

照明行业生产管理解决方案-液晶终端产品参数


2、显示硬件:电视机

照明行业生产管理解决方案-电视机

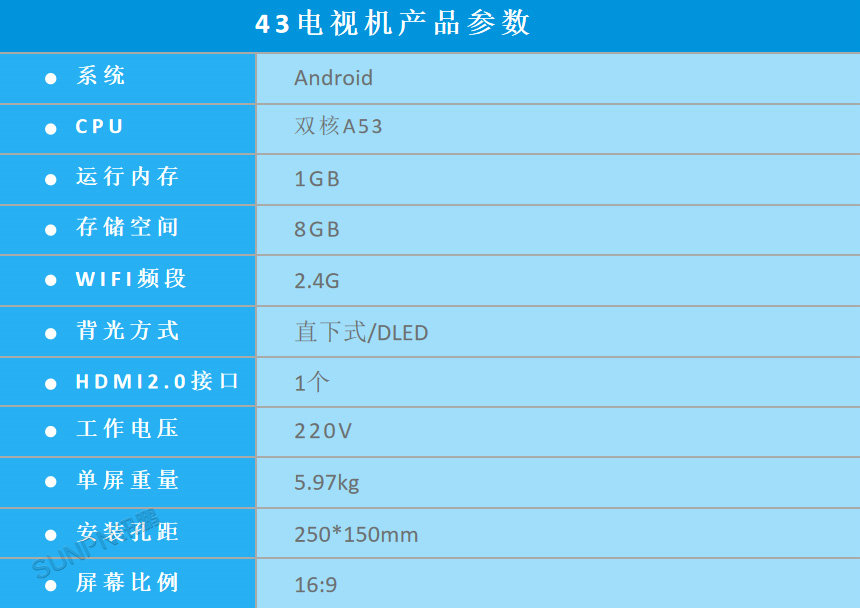

照明行业生产管理解决方案-电视机产品参数


3、显示硬件:安卓触控平板

照明行业生产管理系统硬件-触摸工业一体机

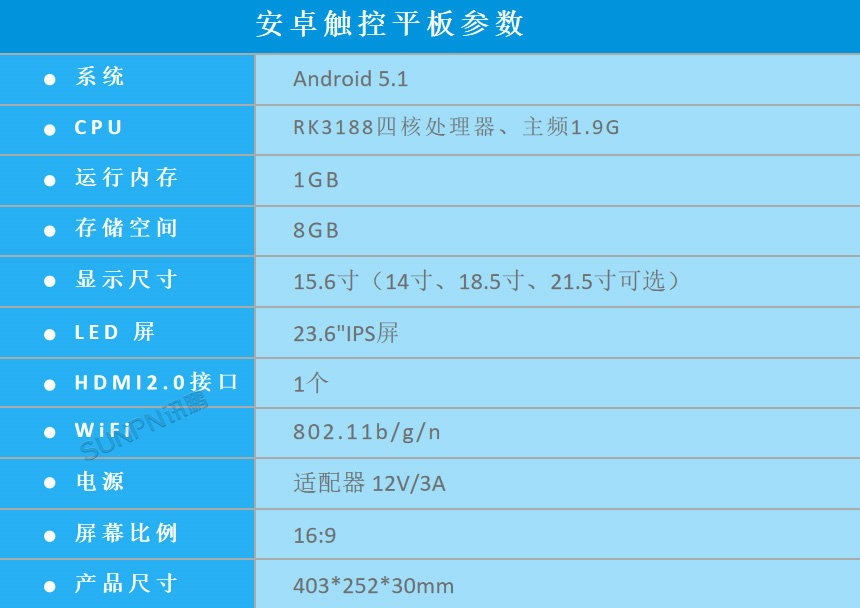

照明行业生产管理系统硬件-工业平板参数


4、数采硬件:扫描枪

照明行业生产管理系统硬件-扫描枪

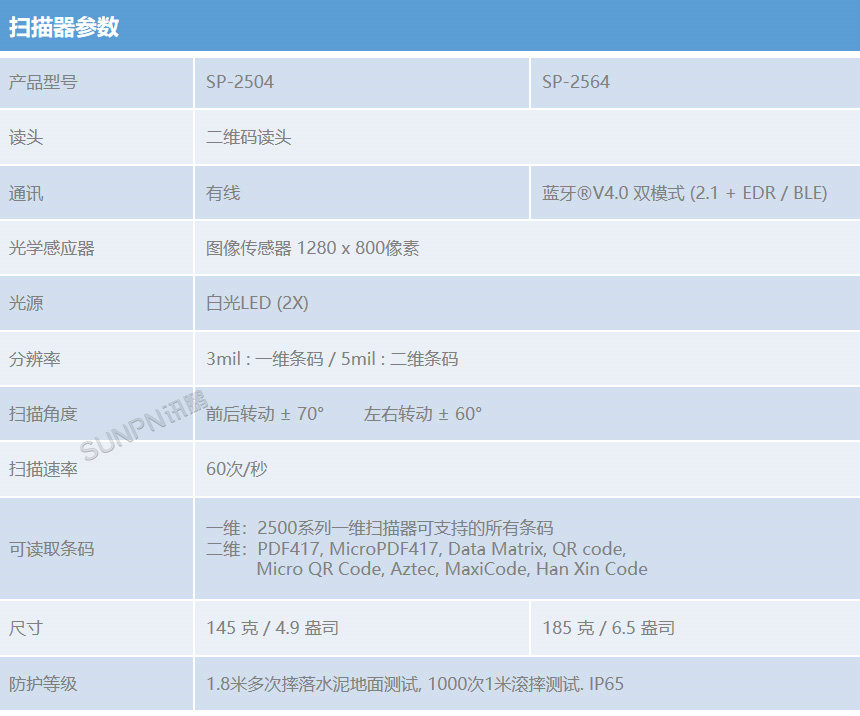

照明行业生产管理系统硬件-扫描枪参数


五、实施流程

1、项目周期评估

照明行业生产管理系统-项目周期评估


2、系统开发流程

①阶段一需求分析:系统分析员向用户初步了解需求。系统分析员深入了解和分析需求。

②阶段二概要设计:系统的组织结构、模块划分、功能分配、接口设计、运行设计、数据结构设计和出错处理设计。

③阶段三详细设计:在概要设计的基础上,开发者需要进行软件系统的详细设计。

④阶段四编码:在软件编码阶段,根据《软件系统详细设计报告》中对数据结构、算法分析和模块实现等方面的设计要求,开始具体的编写程序工作。

⑤阶段五测试:测试编写好的系统。交给用户使用,用户使用后一个一个的确认每个功能。

⑥阶段六软件交付:在软件测试证明软件达到要求后,软件开发者应向用户提交开发的目标安装程序、数据库等。


六、应用案例

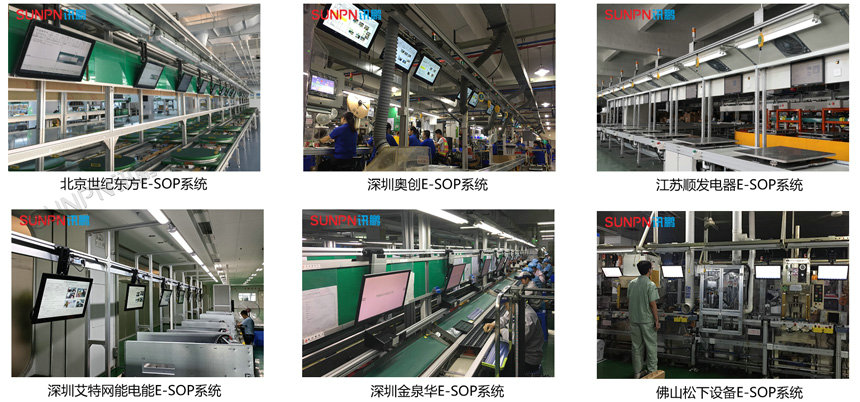

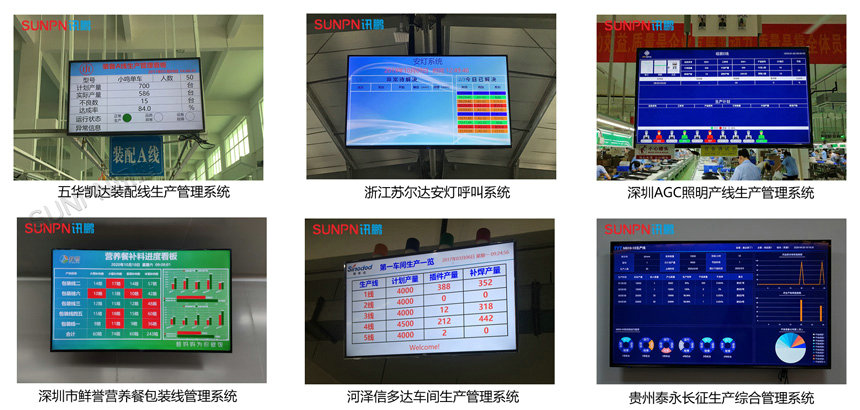

讯鹏科技部分生产管理系统案例

照明行业生产管理系统部分案例展示
