工业互联网应用中。现场生产进度、设备状态监控、传感器数采、自动化控制是系统集成的重点。数采控制层、传输层硬件选型时，各项技术标准不统一，整合资源难，维护风险大。讯鹏智能可编程IO控制器集数采、控制、通讯与一体。支持开关量输入/输出，模拟量电压/电流采集与输出。1-24路端口数选配。串口（RS232/RS485）、以太网、WiFi、Lora、4G多种通讯方式，结合讯鹏本地型网关或云网关轻松实现数采与组网。智能化可编程软件，让用户更简单地设定模块逻辑并本地化执行，无需上位机干预，大大节省响应时间和上位机资源。
IO控制器可以指主存储、缓存或存储器堆栈等，以保存目前正在执行的指令。I/O就是开关量（数字量）的输入/输出，I即是输入，O即是输出。无论其放在CPU上、桥片上、还是设备上，执行指令时，将其从内存取入数据寄存器（DR），然后传输到IR。指令分为操作代码和地址代码字段，由二进制数字构成。远程IO控制器可以实现对输入开关量的检测和输出开关量的控制，例如：输入可接入开关、接近开关、磁性开关、光电开关等开关量信号。输出可以驱动电磁阀、继电器等电器工作，以通断方式工作。在某些工业应用中，由于复杂的环境因素，无法在现场设备附近安装带有本地I/O模块的PLC。使用IO控制器可以节约设备投资。

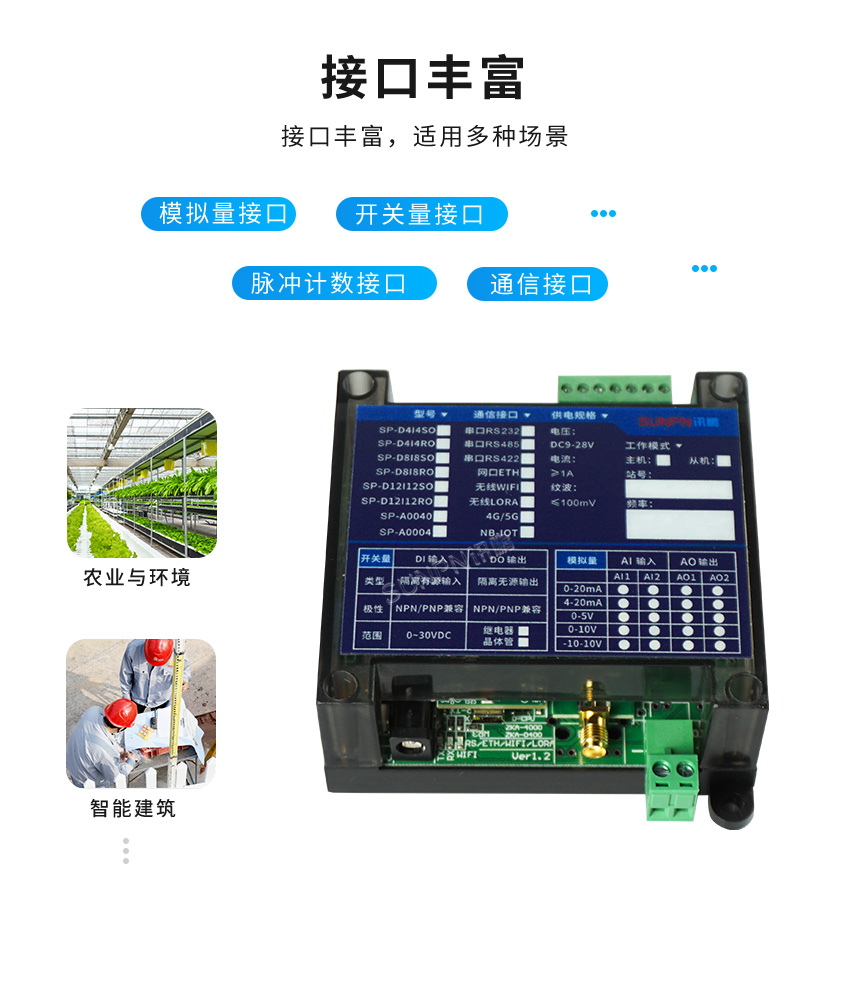

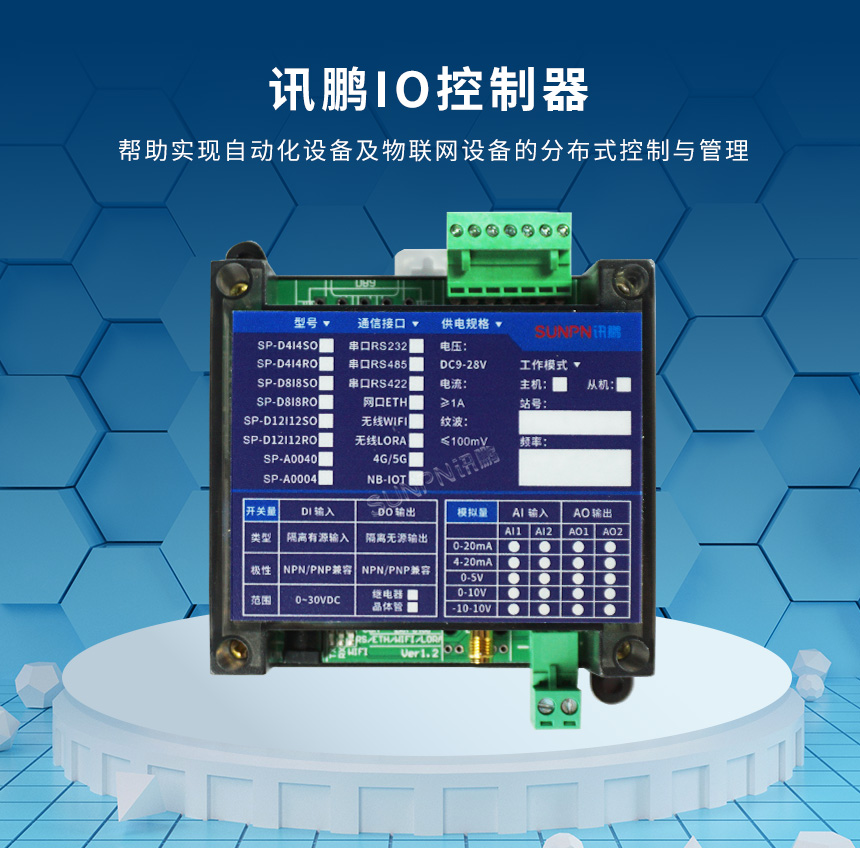

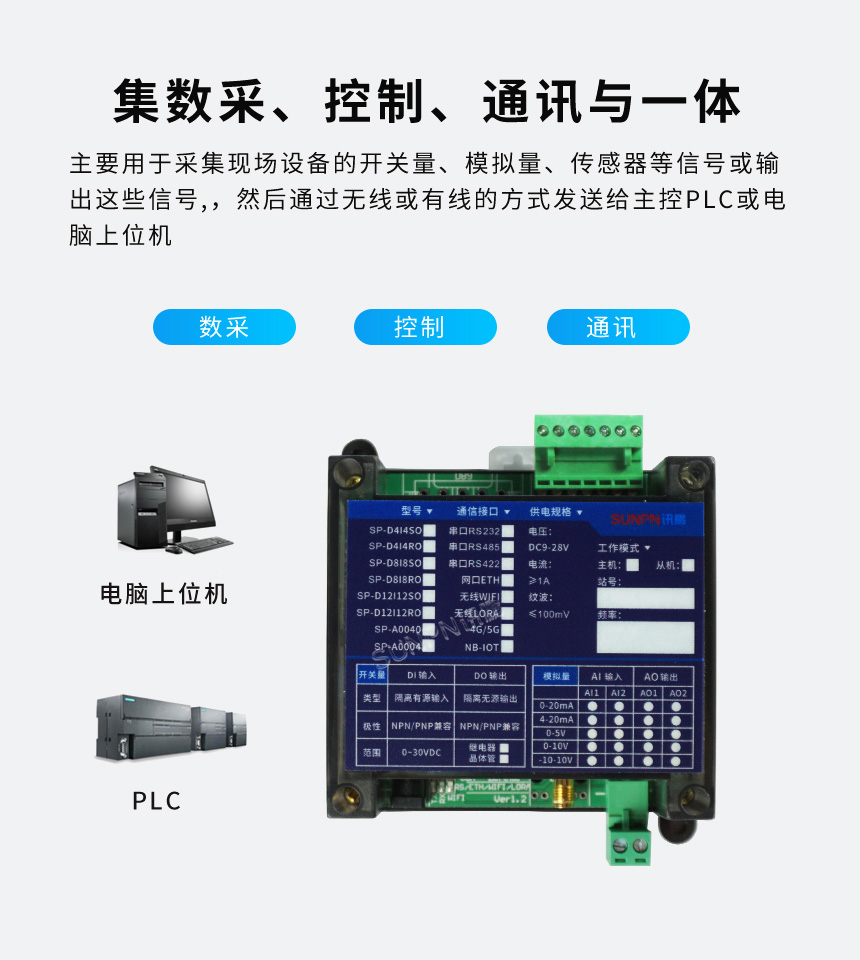

讯鹏IO控制器，帮助实现自动化设备及物联网设备的分布式控制与管理。集数采、控制、通讯与一体，主要用于采集现场设备的开关量、模拟量、传感器等信号或输出这些信号,，然后通过无线或有线的方式发送给主控PLC或电脑上位机。模拟量接口、开关量接口、脉冲计数接口、通信接口、接口丰富，适用多种场景。

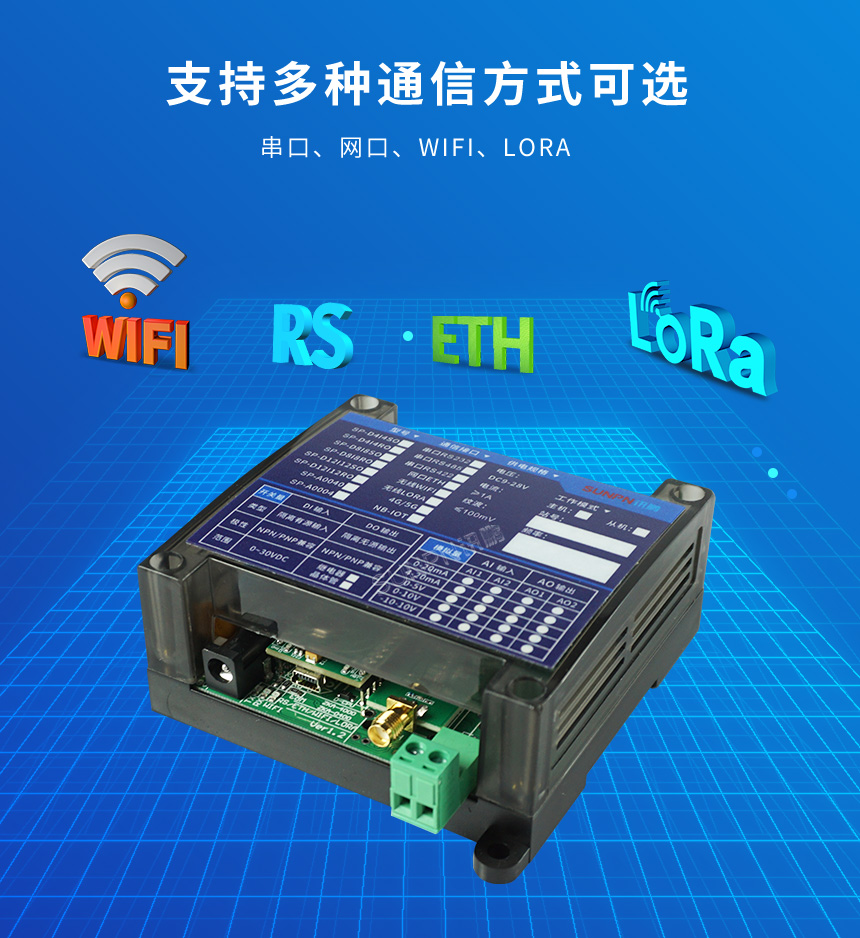

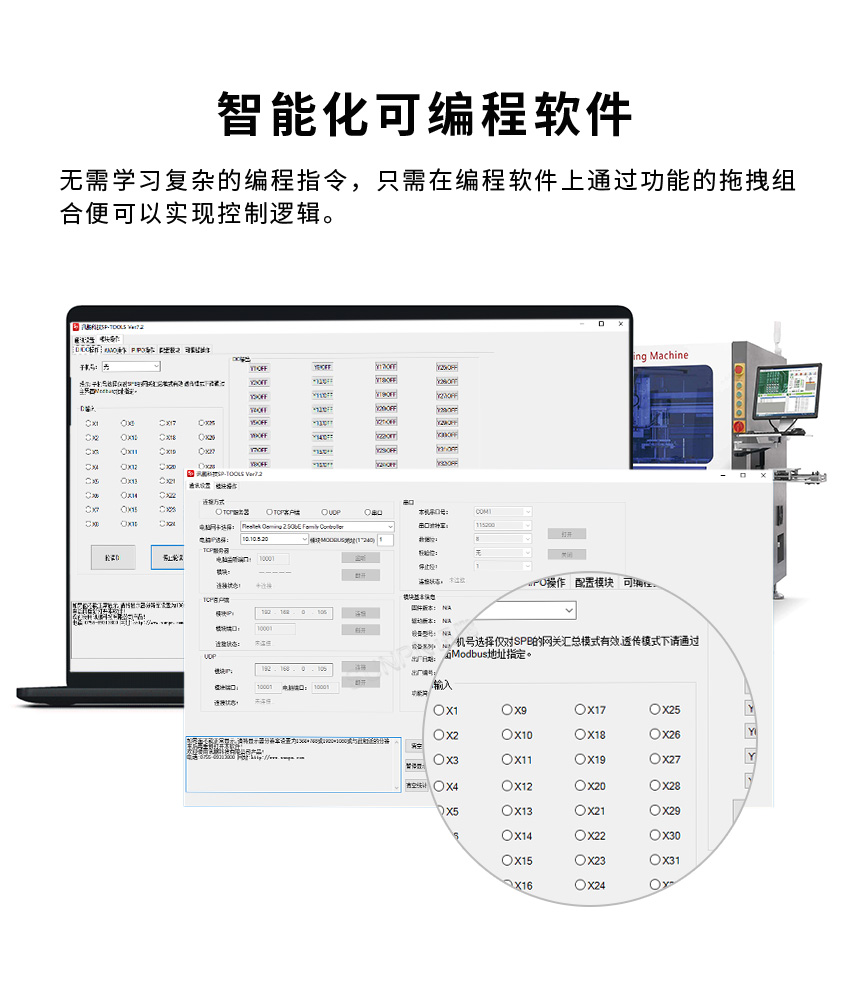

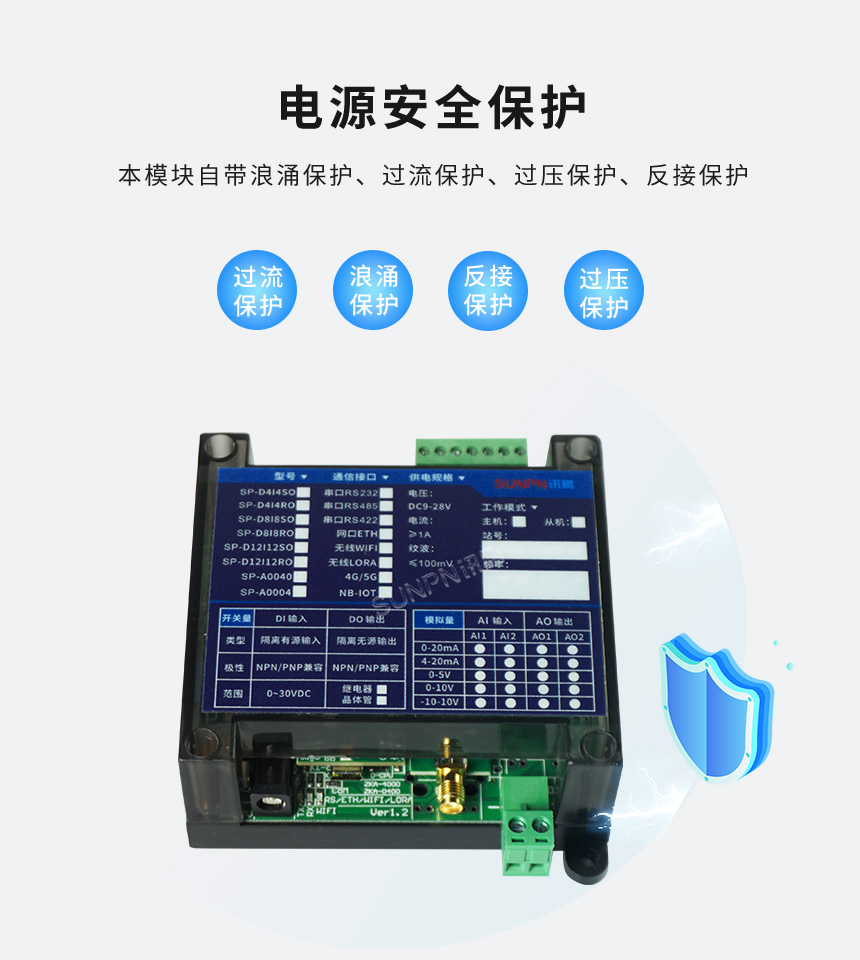

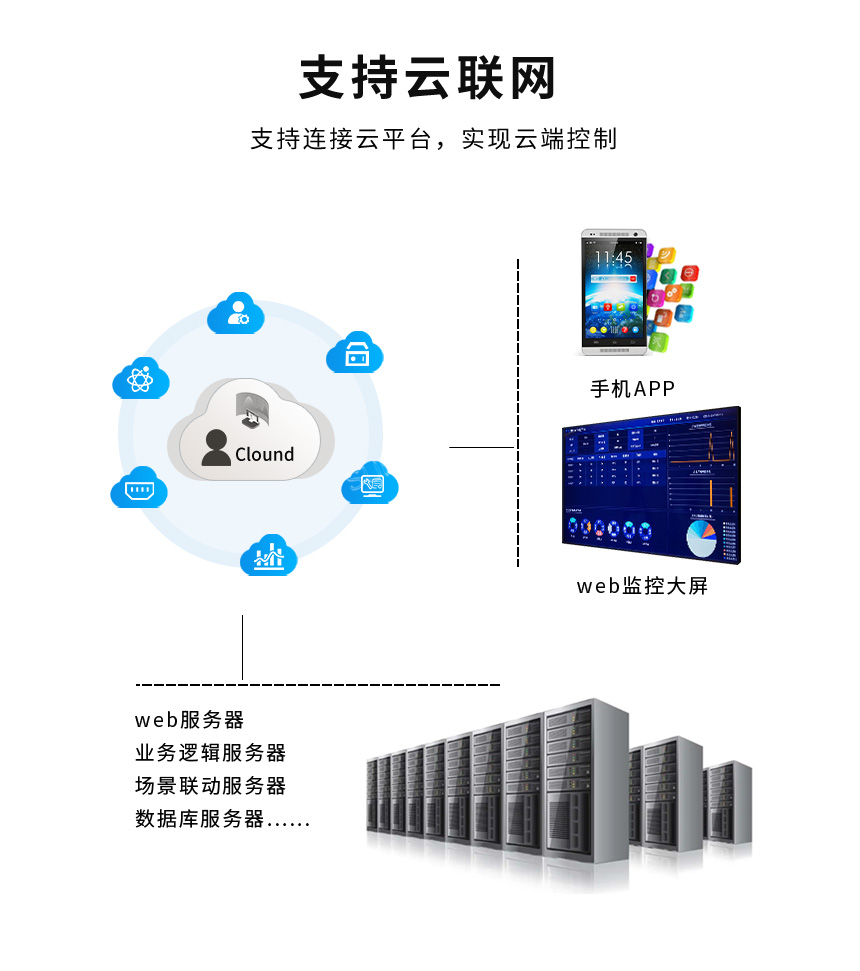

串口、网口、WIFI、LORA，支持多种通信方式可选。电源安全保护，本模块自带浪涌保护、过流保护、过压保护、反接保护。智能化可编程软件，无需学习复杂的编程指令，只需在编程软件上通过功能的拖拽组合便可以实现控制逻辑。支持I/0互控，点对点、点对多点“采集-还原”普通电工按接线图完成接线亦可使用，模块无需做任何编程，只需要按操作指导对模块进行组网配对即可实现开关量模拟量的互传互控。支持云联网，支持连接云平台，实现云端控制。为项目的通信组网与无线传输提供有力支撑。
客户的主控PLC、PC、上位机组态等可通过该系列产品采集或控制客户现场设备上的开关量、模拟量、传感器等信号(如:光电开关、接近开关、磁性开关、液位、拉压力、0-5v、0-10v、0-20ma、4-20ma、继电器，电磁阀，灯泡，接触器，阀门，电机，报警器等)。
IO采集控制器-产品卖点

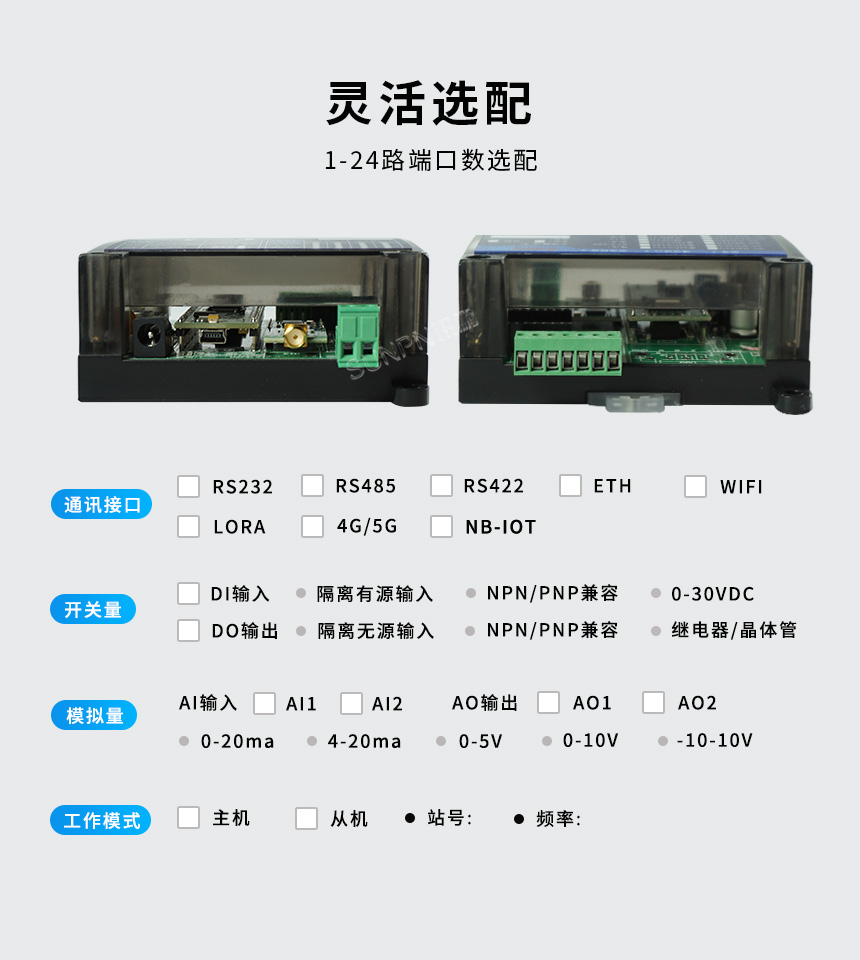

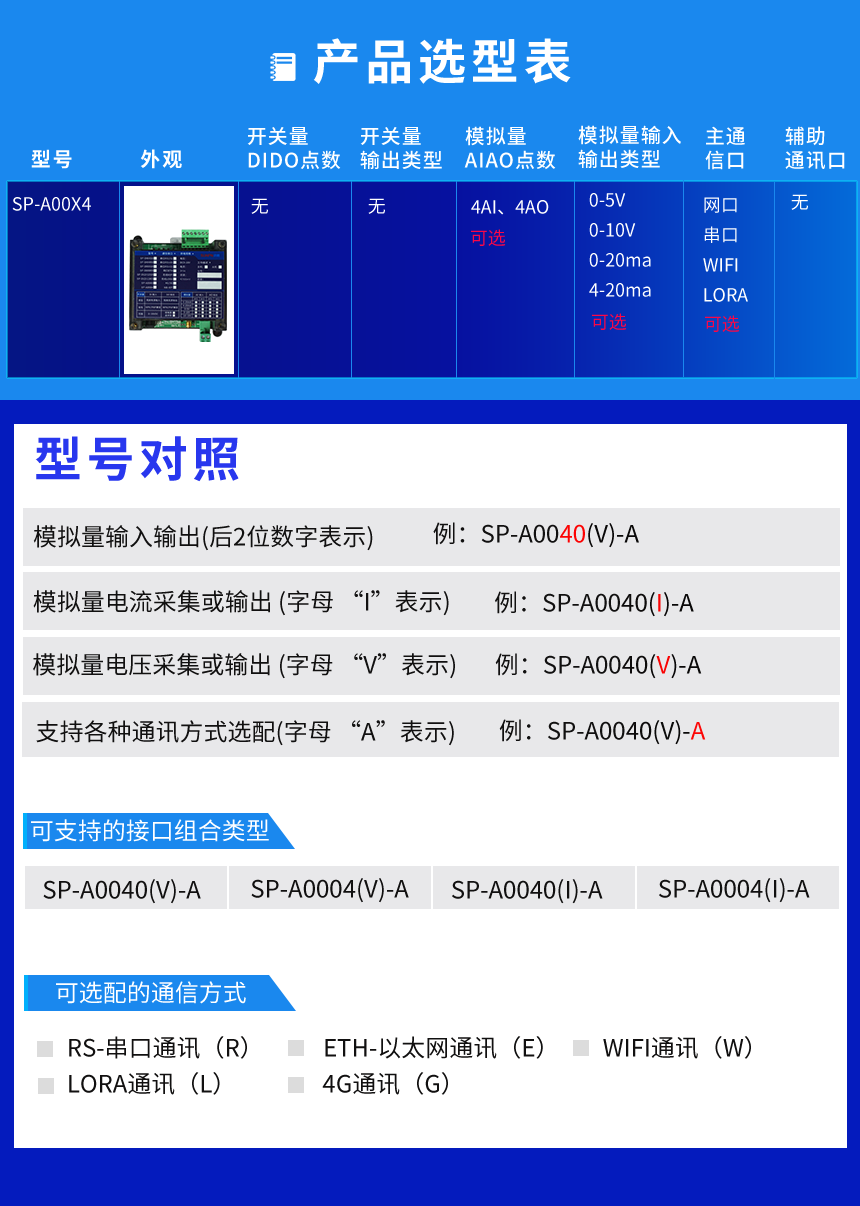

IO采集控制器-产品选型表

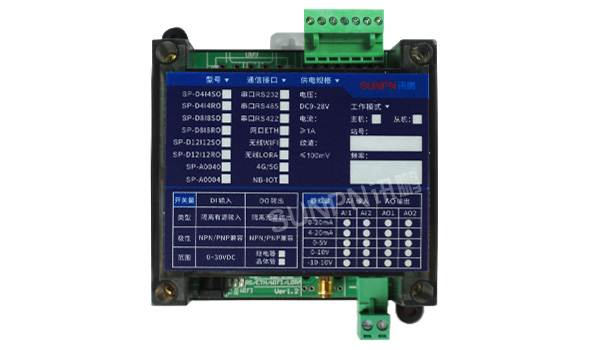

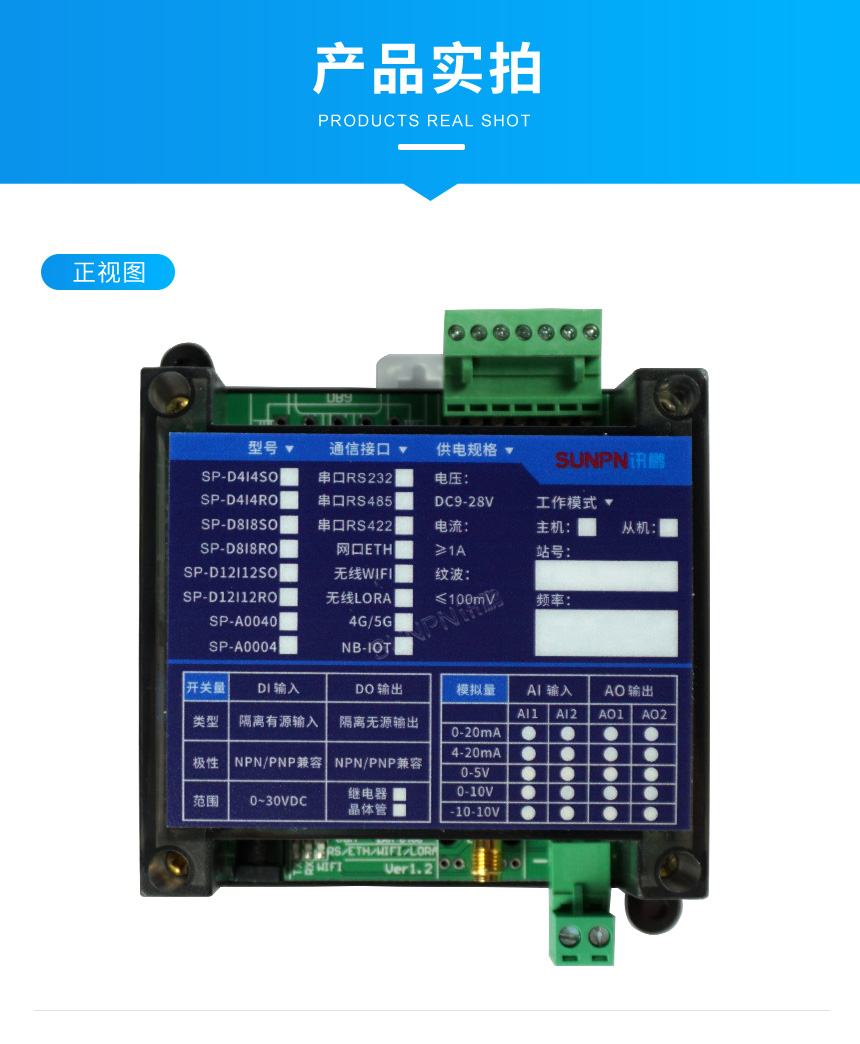

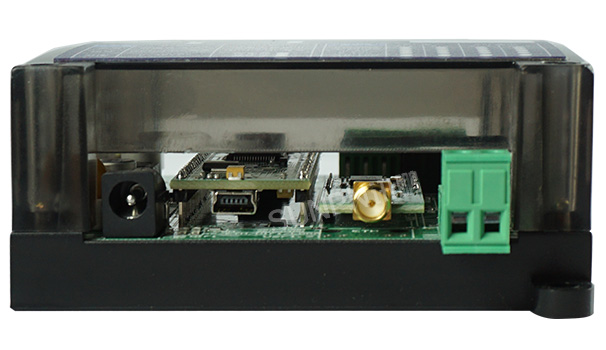

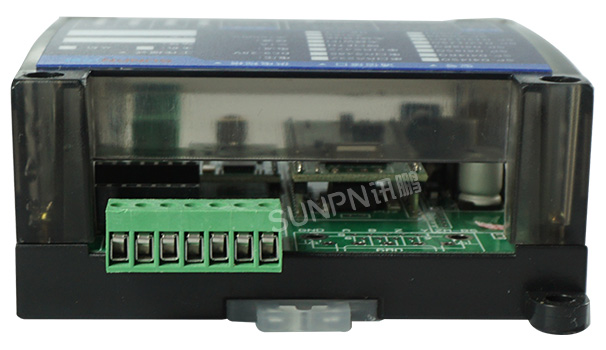

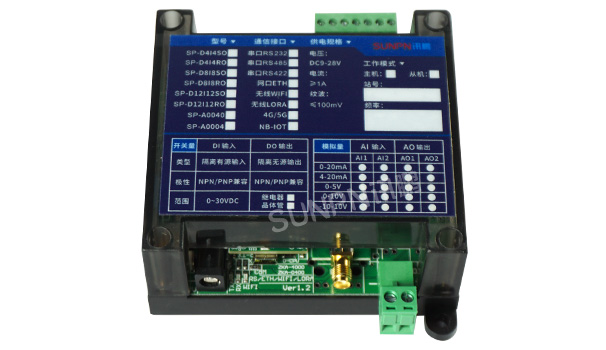

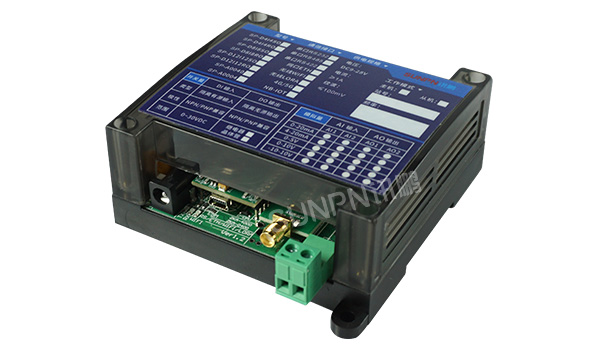

IO采集控制器-产品实拍

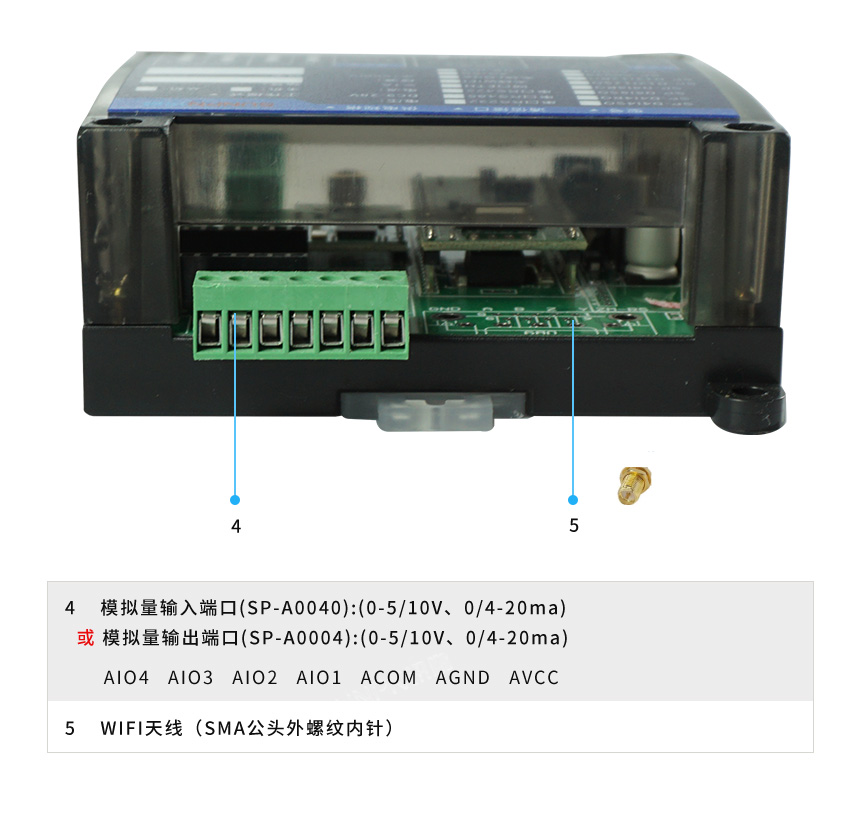

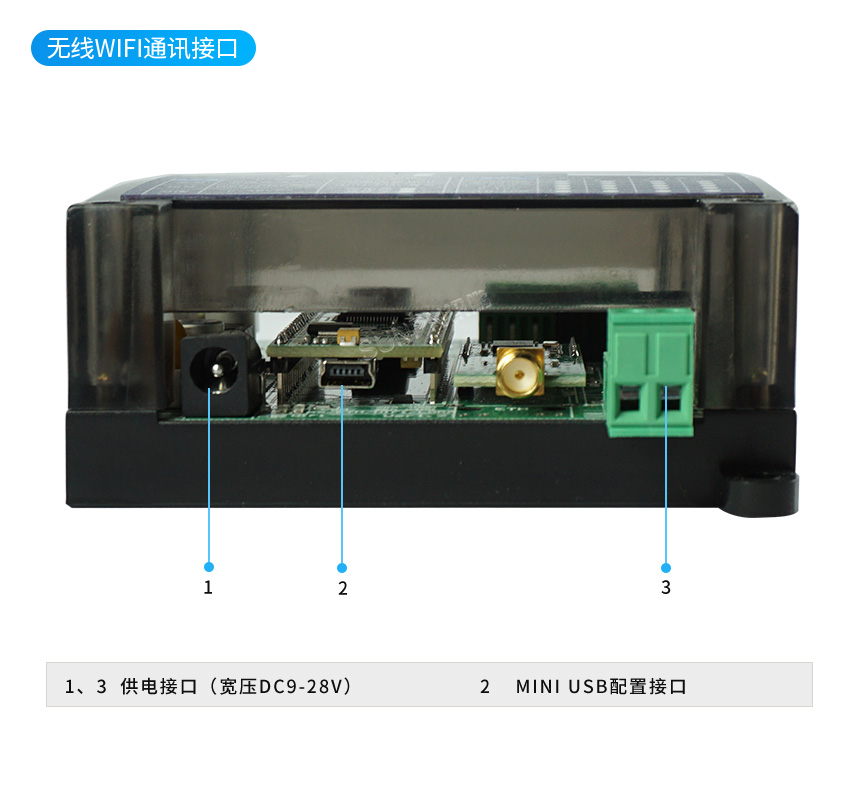

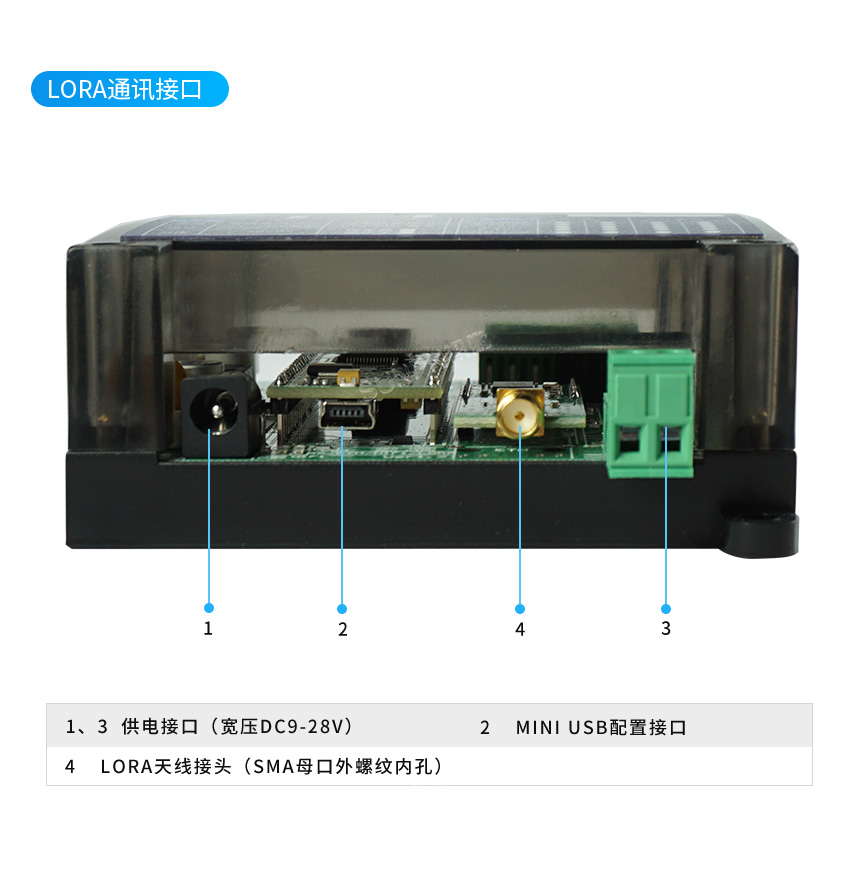

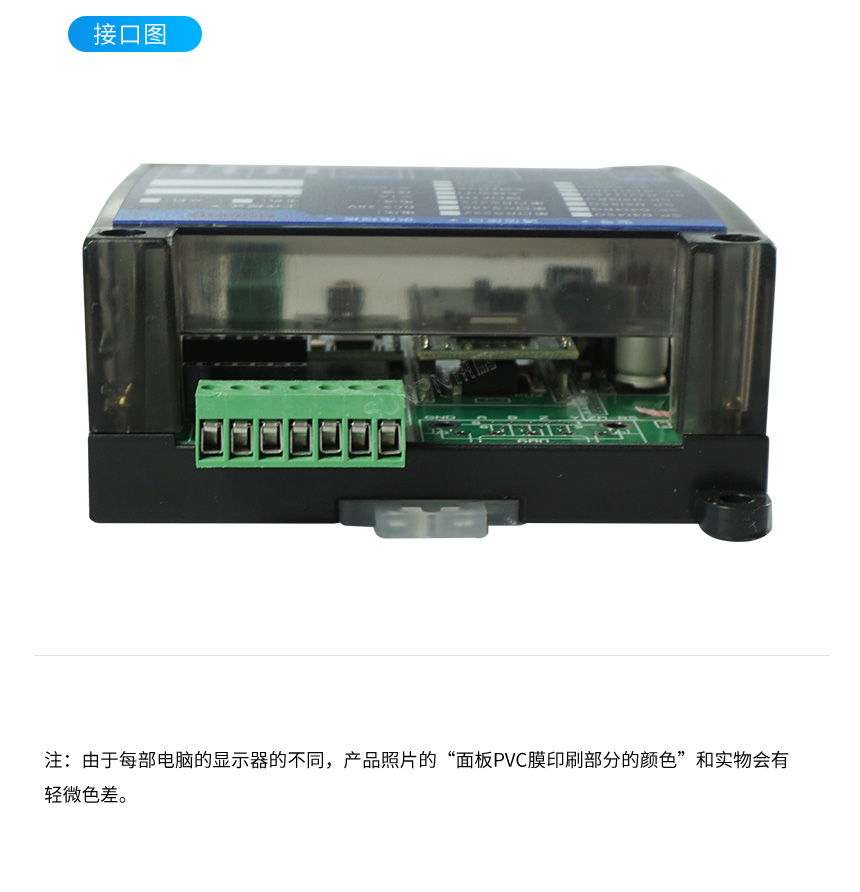

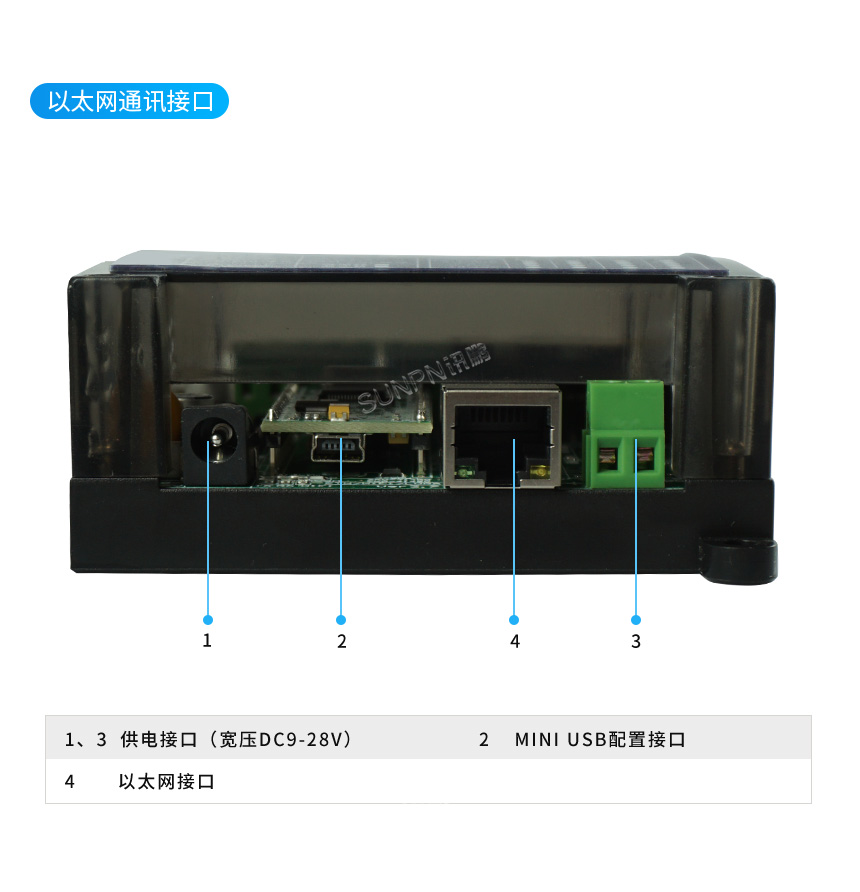

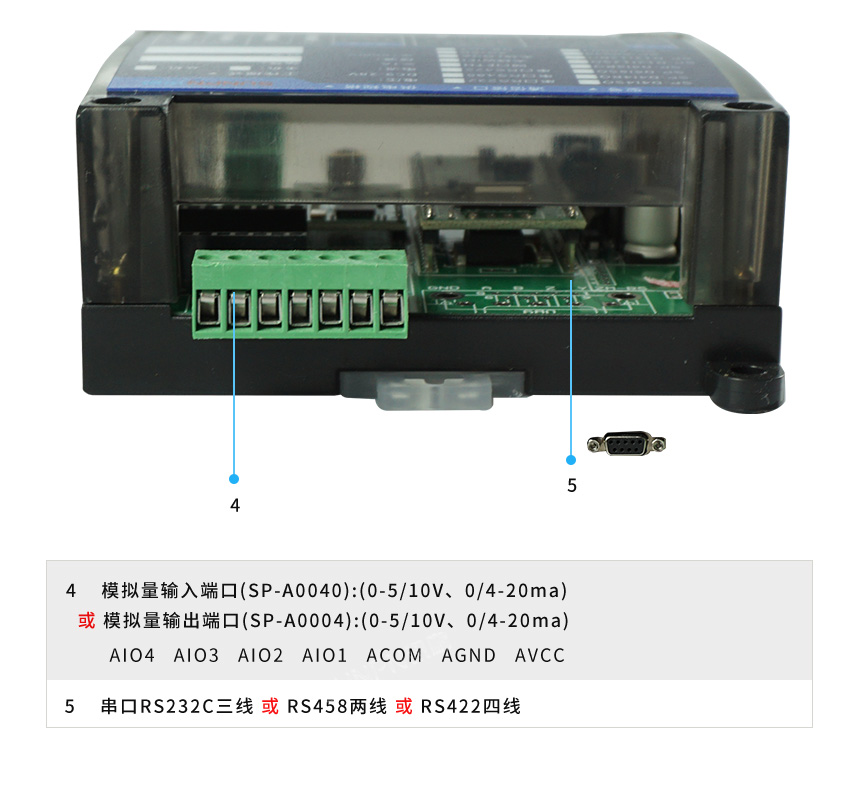

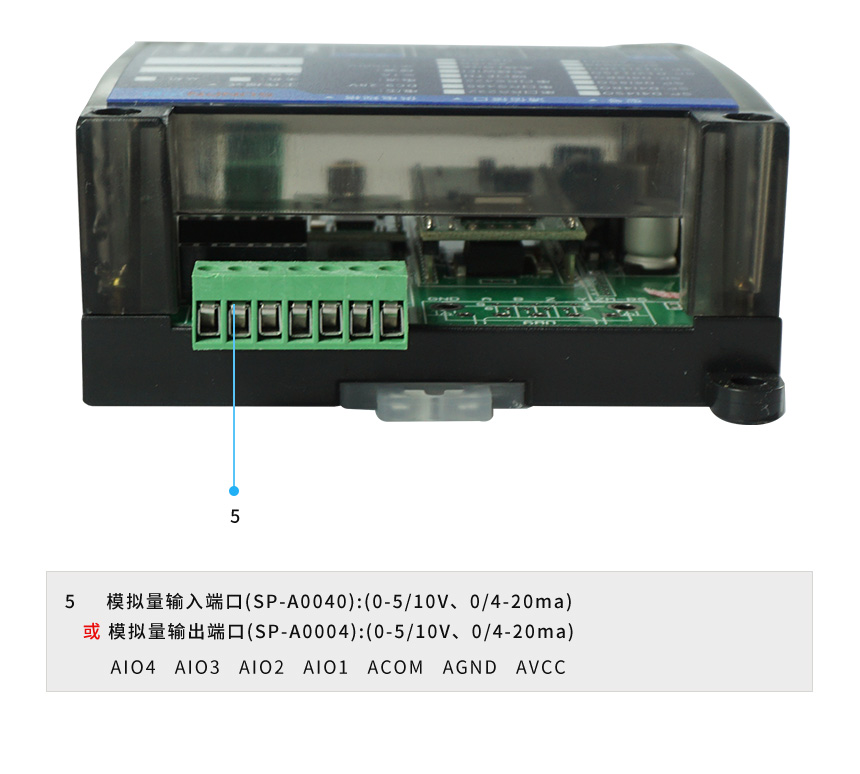

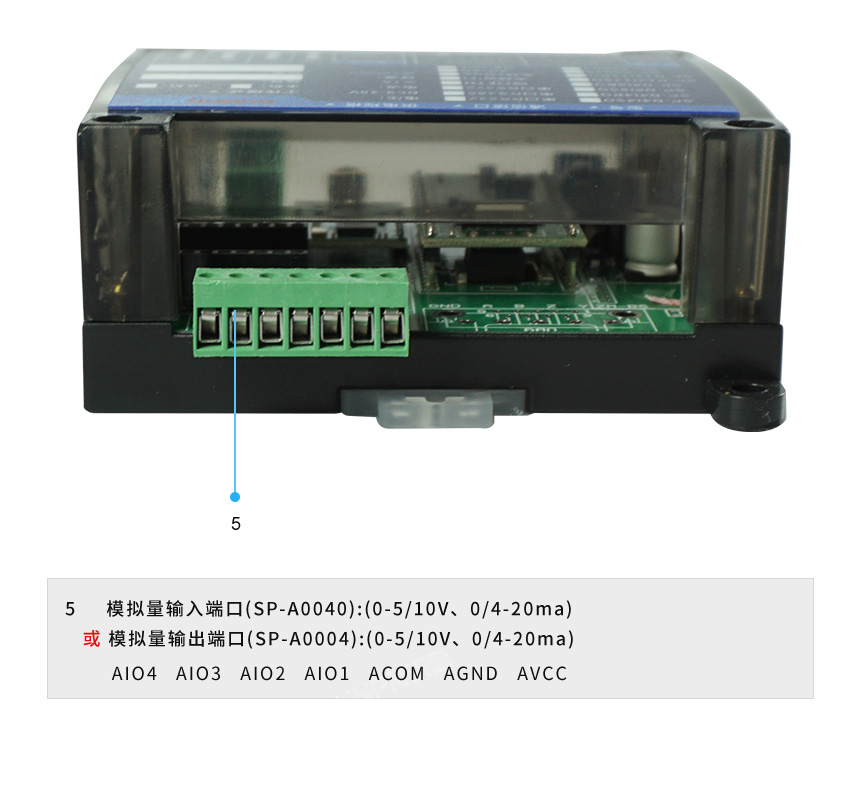

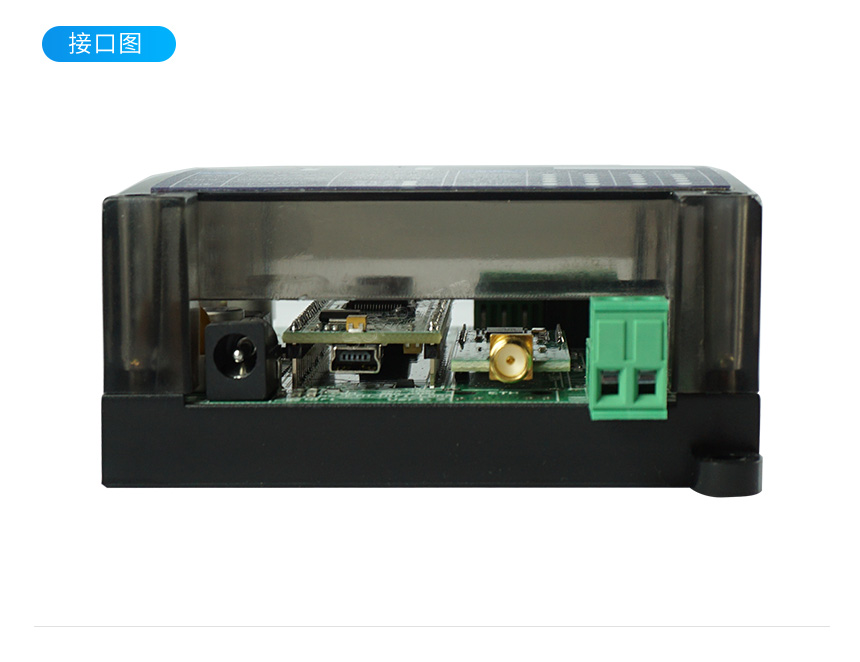

IO采集控制器-接口说明

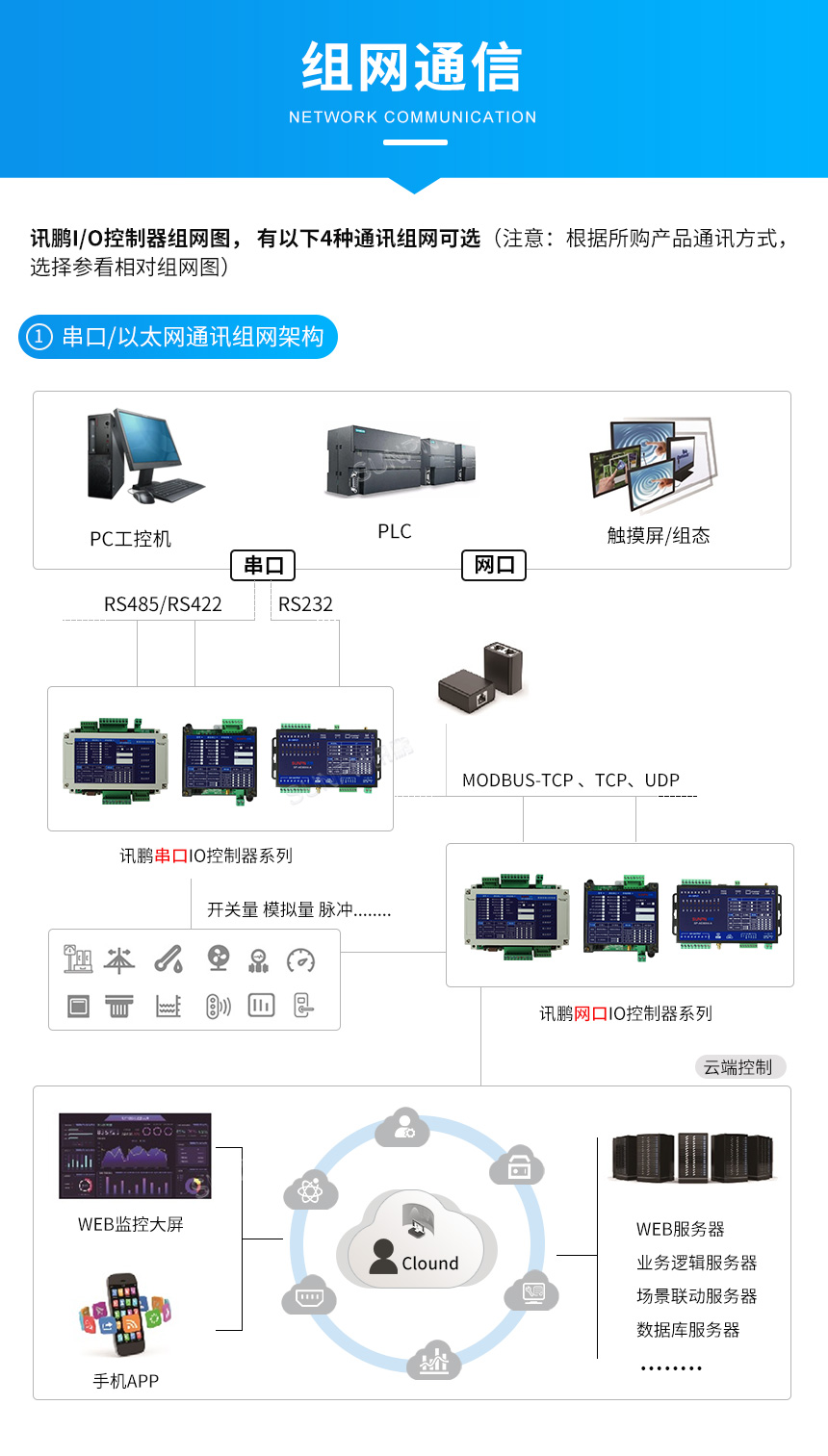

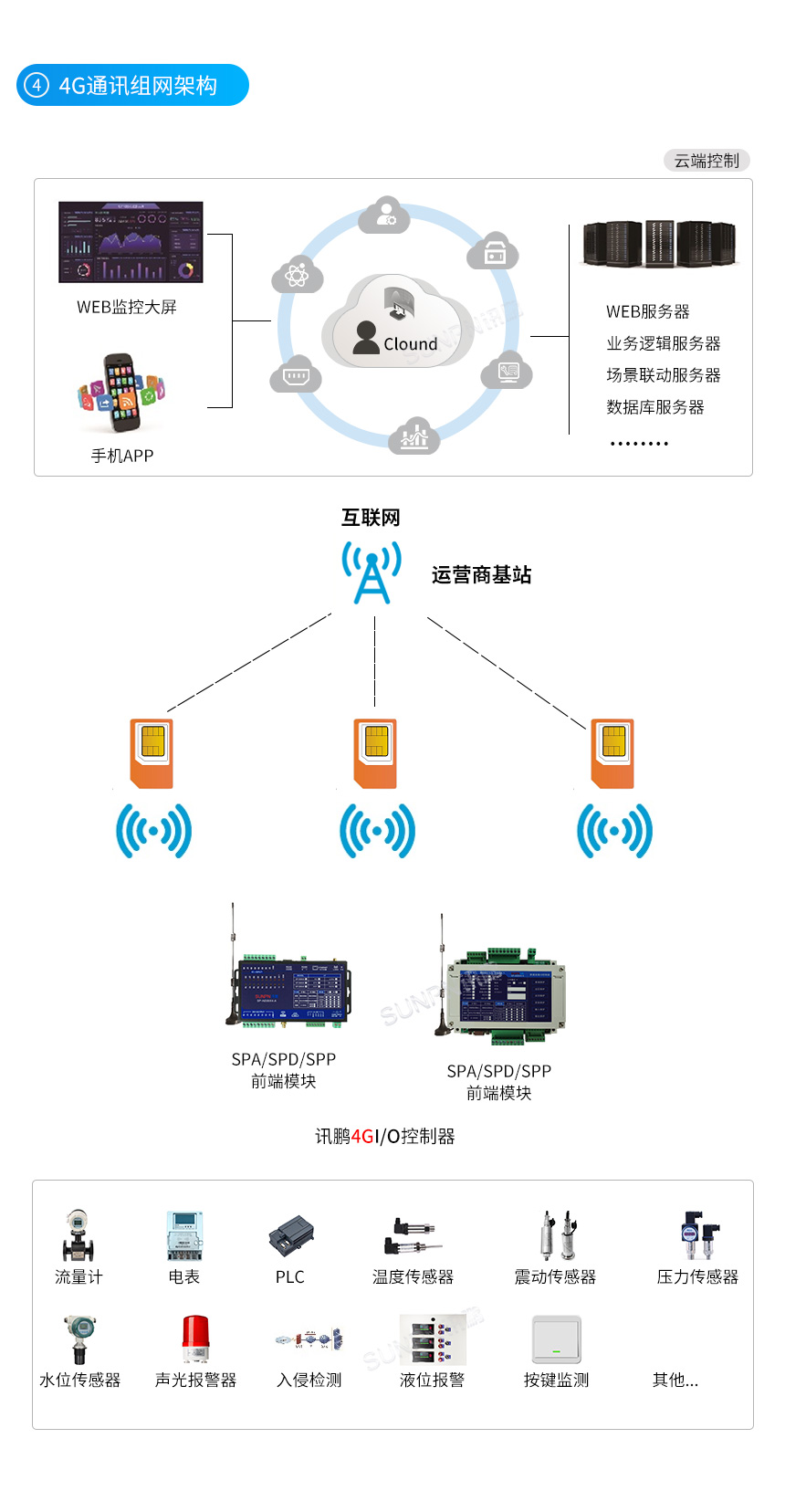

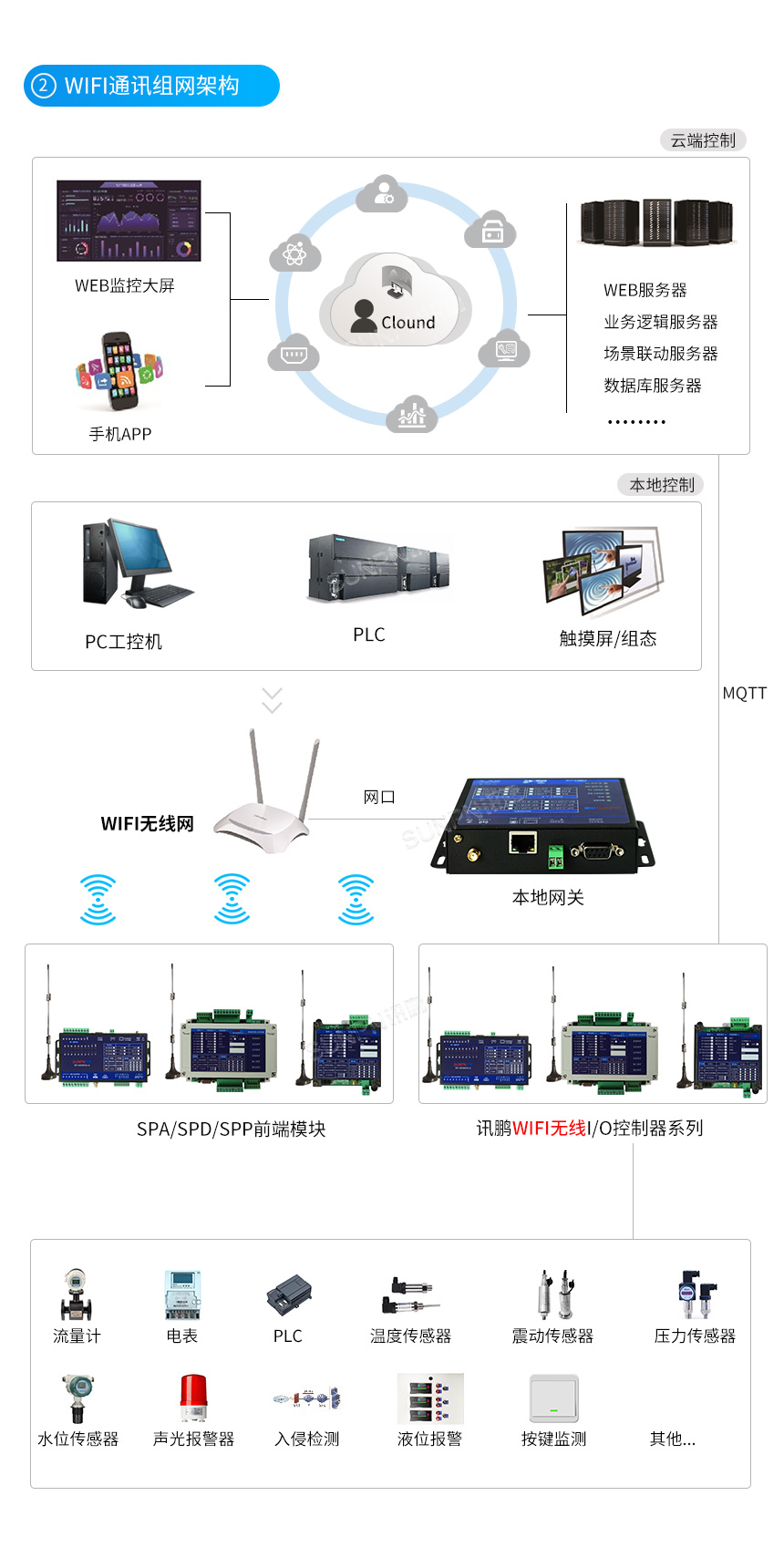

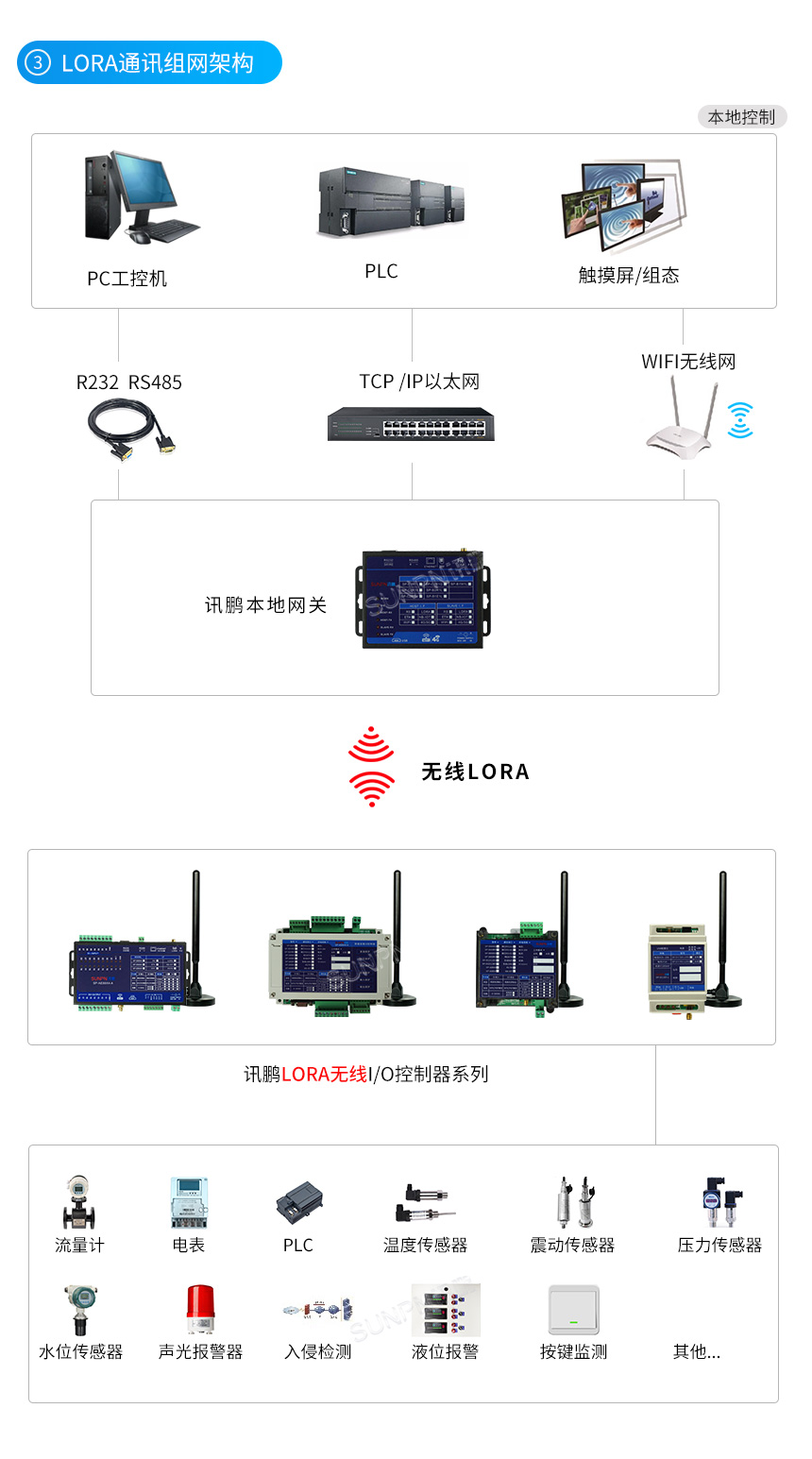

工业串口IO控制器-组网通信

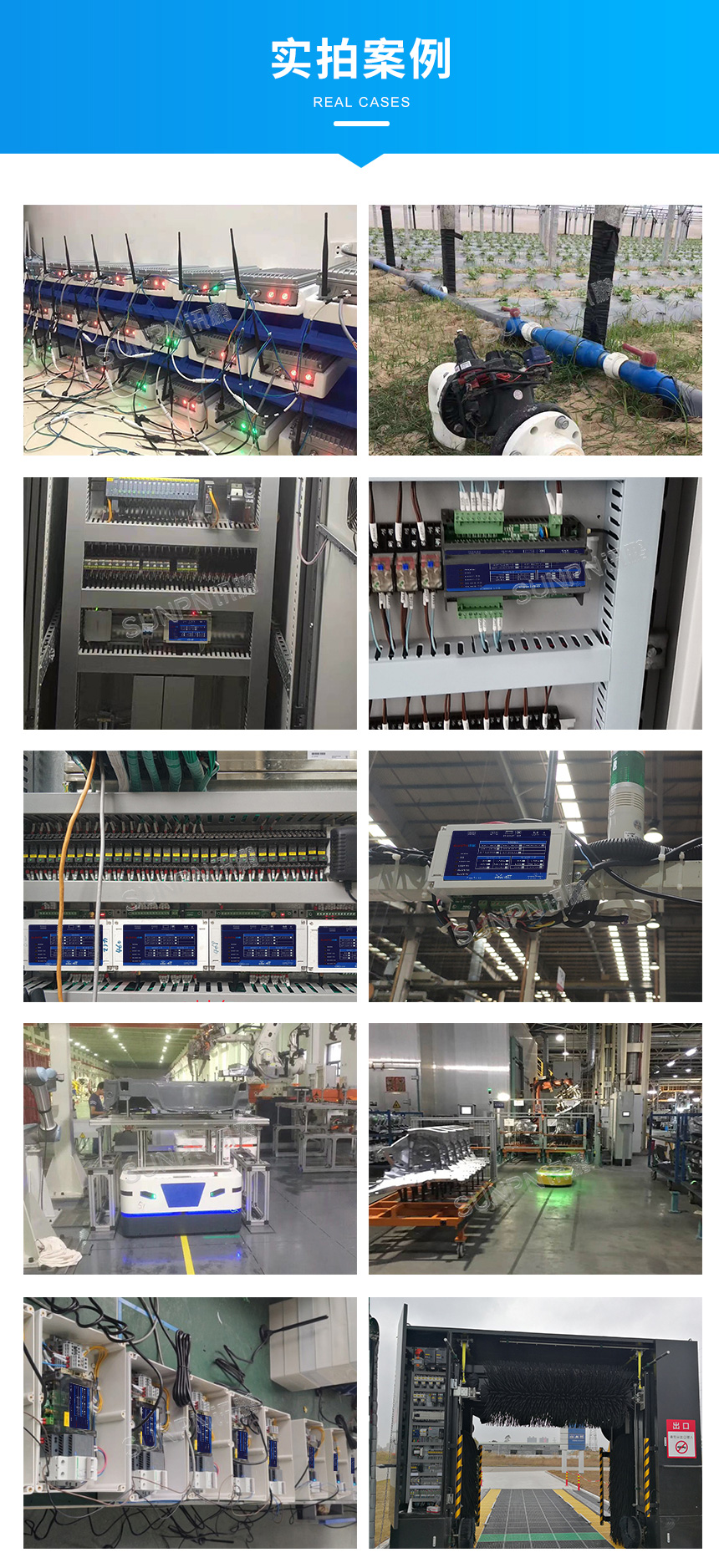

工业串口IO控制器-实拍案例
工业串口IO控制器-应用场景
通讯参数--串口
通讯方式 通用串口RS232C三线、RS485两线、RS422四线 接口 RS232: DB9串口；RS485:3位插拔端子；RS422:5位插拔端子 串口参数 115200、8、N、1(可配置) 通讯指示灯 有 通讯协议 Modbus-RTU、固定格式指令串
| 通讯方式 | 以太网TCP/IP传输 | ||
| 接口 | RJ45网口(10/100M BaseT) | ||
| 网络 | 支持DHCP自动获取IP、支持固定IP、支持DNS | ||
| 通讯指示灯 | 有 | ||
| 通讯协议 | TCP/IP、UDP、Modbus-TCP、固定格式指令串、MQTT、JSON | ||
| 通讯方式 | 无线LORA射频通信 | ||
| 无线频率 | 365~565MHZ | ||
| 灵敏度 | -111到-148dBm | ||
| 天线规格 | 吸盘天线,SMA标准接口(外螺纹内孔) | ||
| 通讯协议 | Modbus-RTU、固定格式指令串 | ||
| 通讯指示灯 | 有 | ||
| 通讯方式 | 无线WIFI(支持2.4G和5G双频) | ||
| 无线频率 | IEEE 802.11b/g/n ；2.412GHz-2.484GHz & 5.180GHz-5.825GHz | ||
| 灵敏度 | 802.11b:-93 dBm (@11Mbps ,CCK) ； 802.11g:-85 dBm(@54Mbps, OFDM) ； 802.11n:-82 dBm(@HT20,MCS7) | ||
| 天线规格 | 吸盘天线、SMA接头(外螺纹内针) | ||
| 通讯协议 | TCP/IP、Modbus-TCP、固定格式指令串、MQTT、JSON | ||
| 通讯指示灯 | 有 | ||
AD输入参数
| AD采集精度 | 24Bit(即1/16777216精度),使用时因用户传感器品质不同而略有差异 | |
| AD通道数&极性 | 4路单端信号采集 | |
| AD采集速度 | 7.5HZ~3840HZ可调 | |
| AD输入增益 | 1~128倍可调 | |
| 滤波方式 | 硬件滤波:Sinc3滤波，Sinc4滤波、高通滤波、低通滤波、带阻滤波 软件滤波:无滤波实时输出、平均值滤波、加权平均值滤波、滑动窗口滤波 | |
| AD采集范围 | 单端:0~5V,0~10V,0~20ma,4-20ma | |
| DA输出精度 | 16Bit(即1/65536精度) | |
| DA通道数&极性 | 4路单端信号采集 | |
| DA输出范围 | 0~5V，0~10V，0~20ma，4~20mA | |
| 材质 | ABS工业外壳 | |
| 尺寸 | 95mm (L)*90mm (W) * 40mm (H) | |
| 安装方式 | 标准DIN导轨安装或四角定位孔安装 | |
| 主动上报 | 支持输入信号触发上报或定时自动上报 | |
| 通信失连保护 | 可以设置当模块和外界通信失连后输入输出口的复位模式 | |
| 供电要求 | 9~28VDC @1A纹波≤100mv 本模块自带浪涌保护、过流保护、过压保护、反接保护能 |
| 功耗 | ≤500mw |
-
讯鹏IO控制器SP-A00X4-A下载
