数据采集DTU

SP-C系列数据采集DTU可以实现数据采集、协议转换、接口转换、设备上云等功能,可以采集客户设备上的串口RS232/RS485的数据传输到本地上位机,也可以打包成MQTT格式传输到云平台。

自动管理数据,掉线通知

串口丰富,适用更多场景

支持多种通讯方式

电源安全保护

联系我们
[sublist:ico_alt]
张正仪
13926575583
网关与数采DTU

数采控制与传输层是保障系统运行稳定的中枢。由于项目集成时各厂商技术不统一导致协调难,造成沟通成本高。讯鹏在IO控制器系列终端基础上,配套本地网关、云网关、数采DTU打通了传感执行层到应用层,让系统集成更省心!本地网关用于区域化组网,配套IO控制器通过Lora实现数采汇总与分布控制。云网关满足既需本地控制又要接入云端的场景。对接IO控制器、数采DTU、PLC、工控机、人机界面,通过以太网/4G实现数据云端访问。数采DTU解决通讯接口与协议转换。实现采集-还原、数据透传、协议转换、MQTT上云。

在工业发展日益先进的今天,为满足工业级标准和工业用户需求,打通生产流程,工业设备的数据互联互通。工业级DTU得到了广泛的使用,正促进各行各业之间的信息、产业融合发展。

讯鹏数据DTU


SP-C系列数据采集DTU是专门用于将串口数据转换为IP数据或将IP数据转换为串口数据通过无线通信网络进行传送的无线终端设备。可以实现数据采集、协议转换、接口转换、设备上云等功能,可满足多种通讯选择方式,可以采集客户设备上的串口RS232/RS485的数据传输到本地上位机,也可以打包成MQTT格式传输到云平台。具有扩展性强、性能卓越等边缘能力,支持本地数据处理并加密上传,可远程升级应用功能。数采控制与传输层是保障系统稳定运行的中枢。


数据采集DTU主要应用于农业与环境、智能生产、工业自动化、智能建筑、智慧城市等领域。虽然DTU应用的行业不同的,但其应用的原理是相似的。大部分是DTU和行业设备连接起来,列如PLC、单片机等自动化产品的连接,其次和云平台构建无线网的通信连接。在互连网不断快速发展的当下,DTU的使用也越来越广泛。它为各行业以及各行业间的数据信息、产业融合提供了帮助。也渐渐发展成为物联网的关键核心技术。

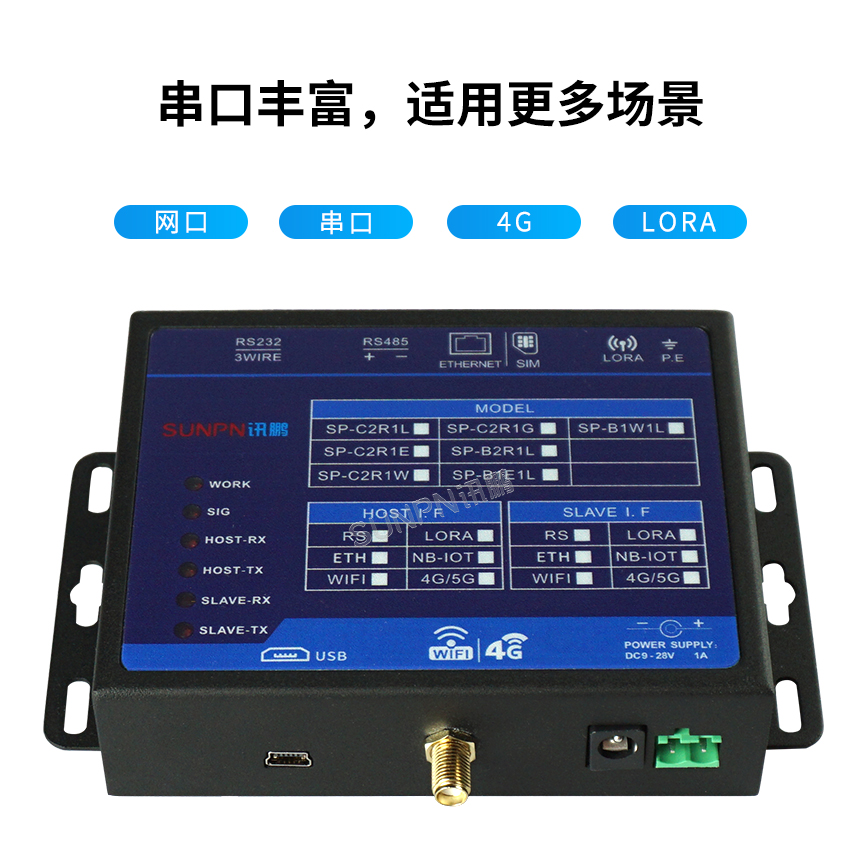

数据采集DTU-串口丰富

物联网DTU网关-串口丰富

数据采集DTU-数据管理

物联网DTU串口网关-数据管理

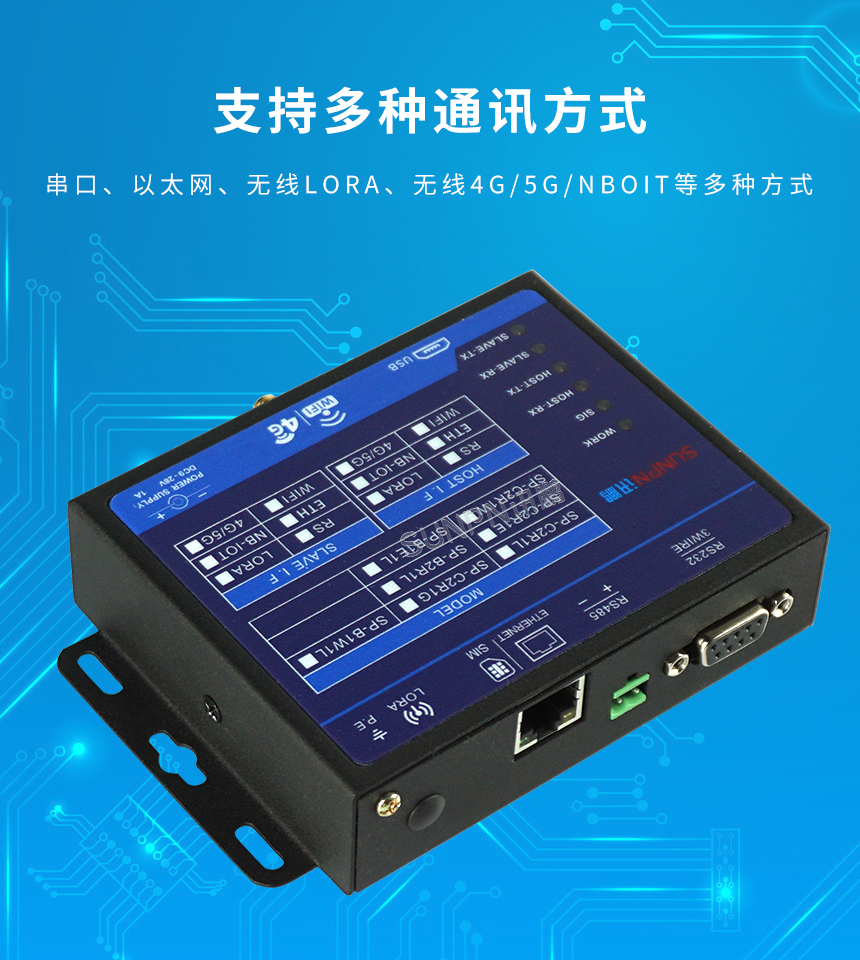

数据采集DTU-支持多种通讯方式

物联网DTU网关-支持多种通讯方式

数据采集DTU-电源安全保护

物联网DTU串口网关-电源保护

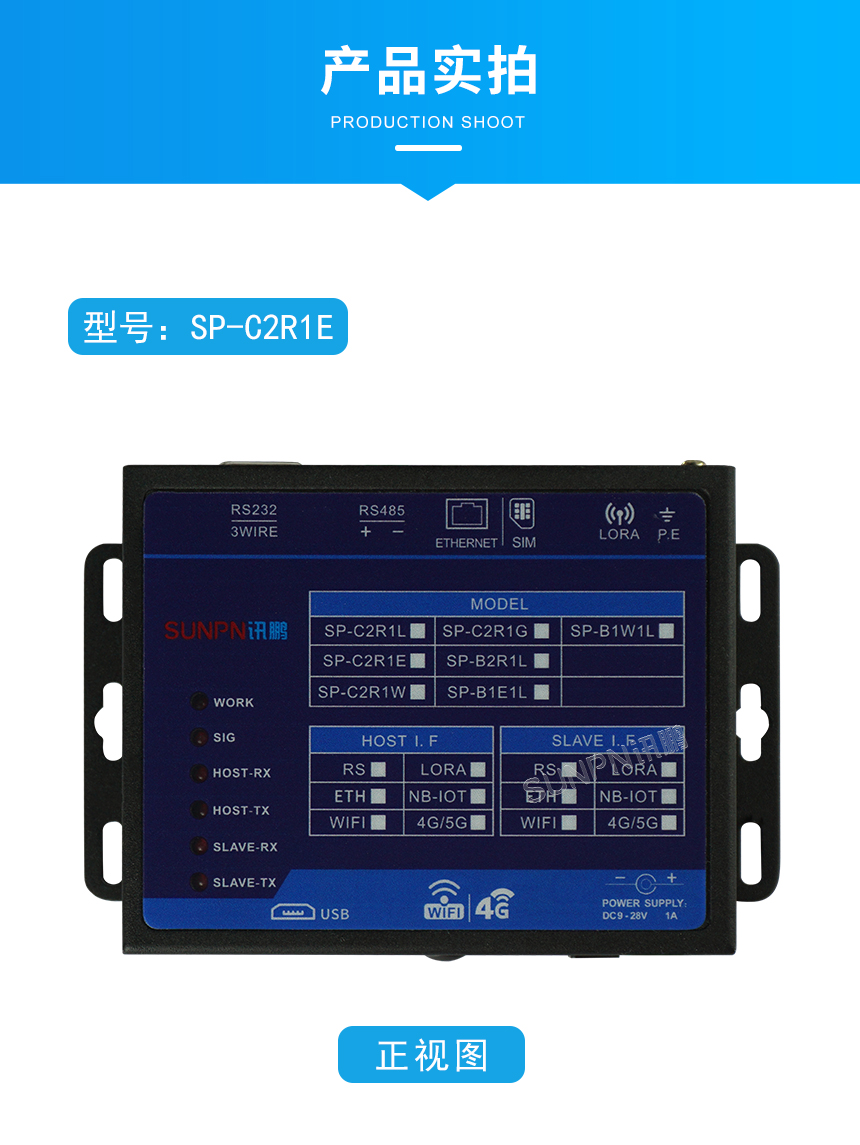

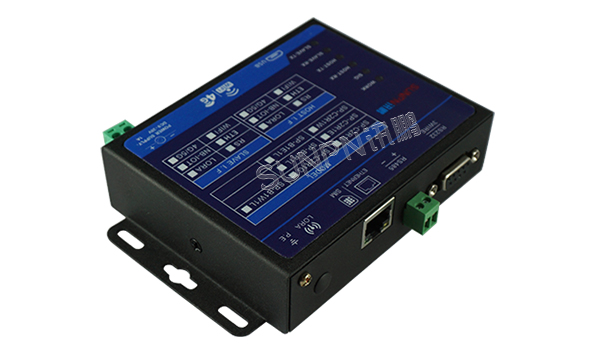

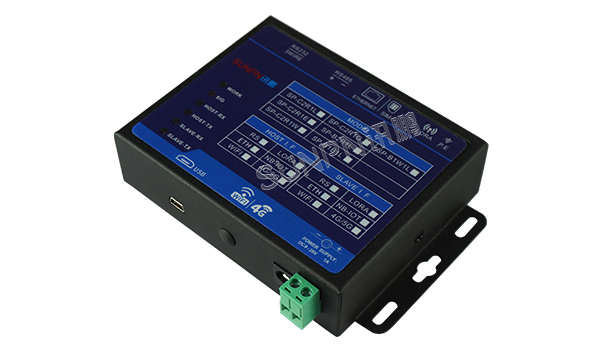

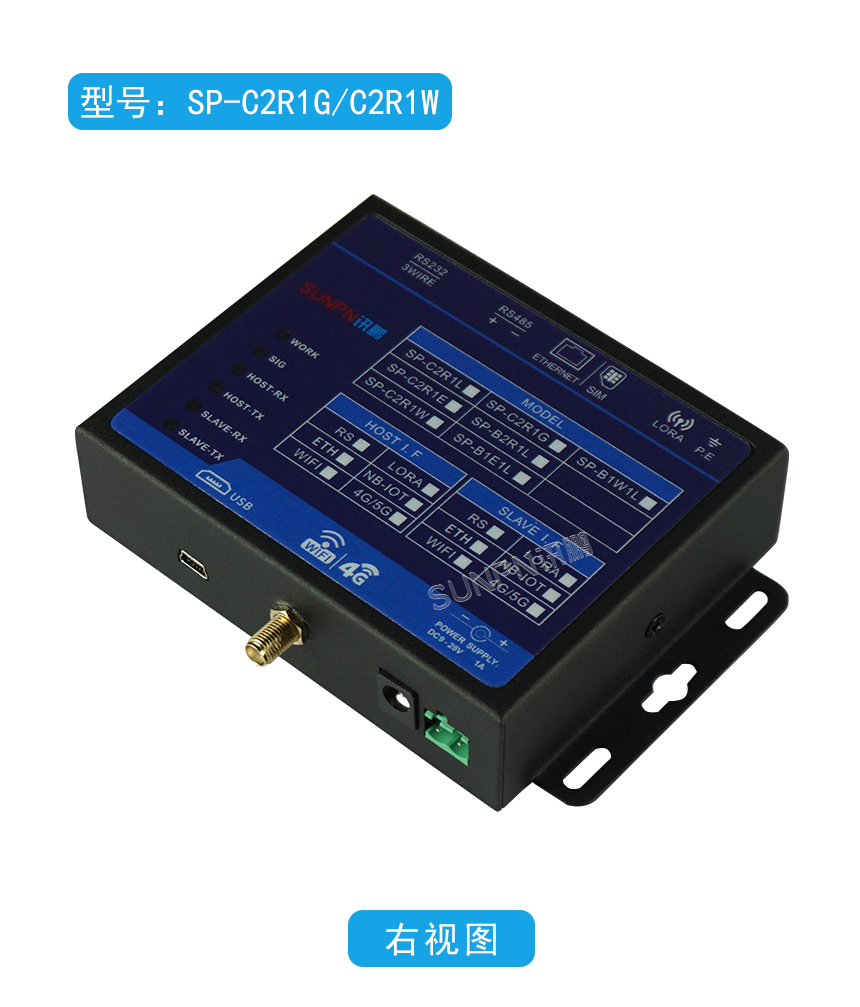

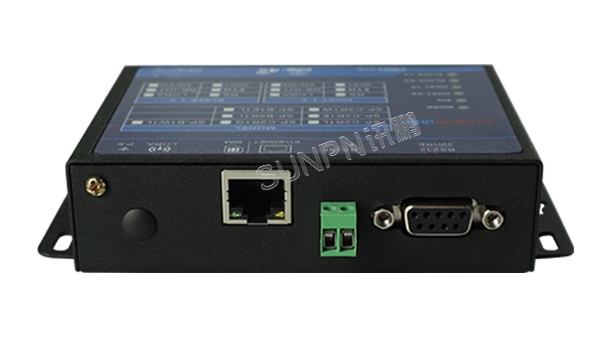

数据采集DTU-产品实拍

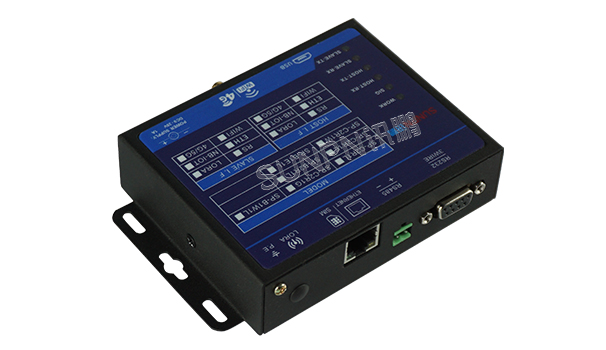

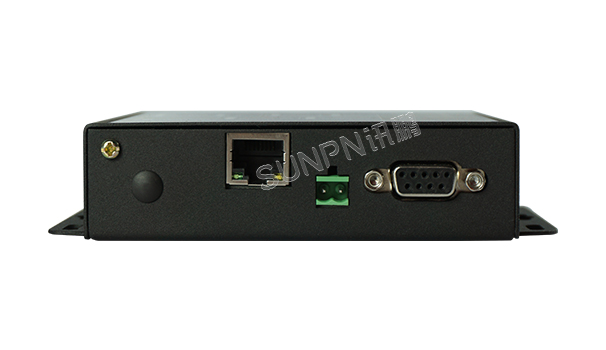

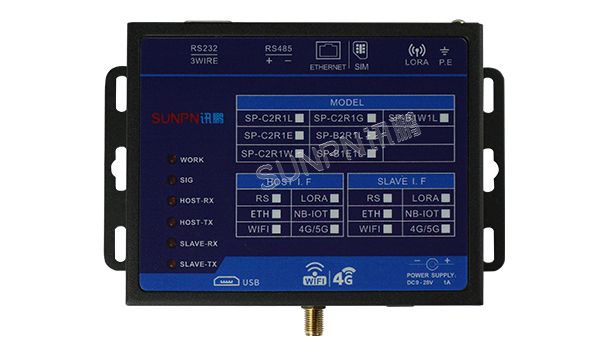

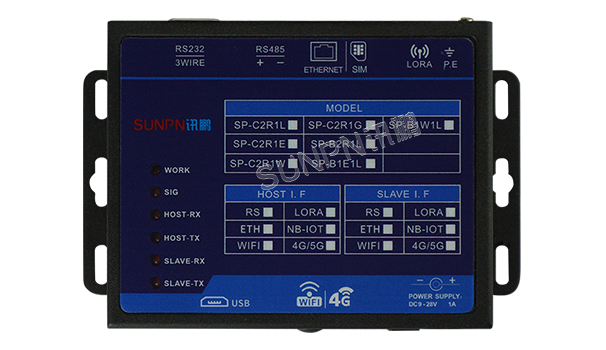

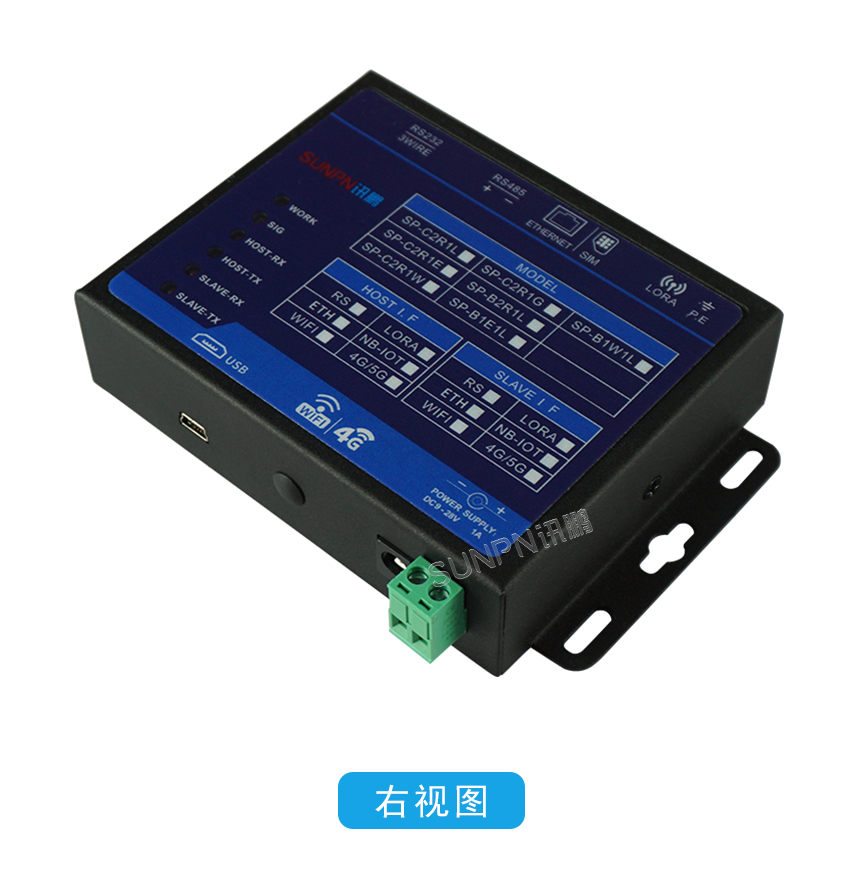

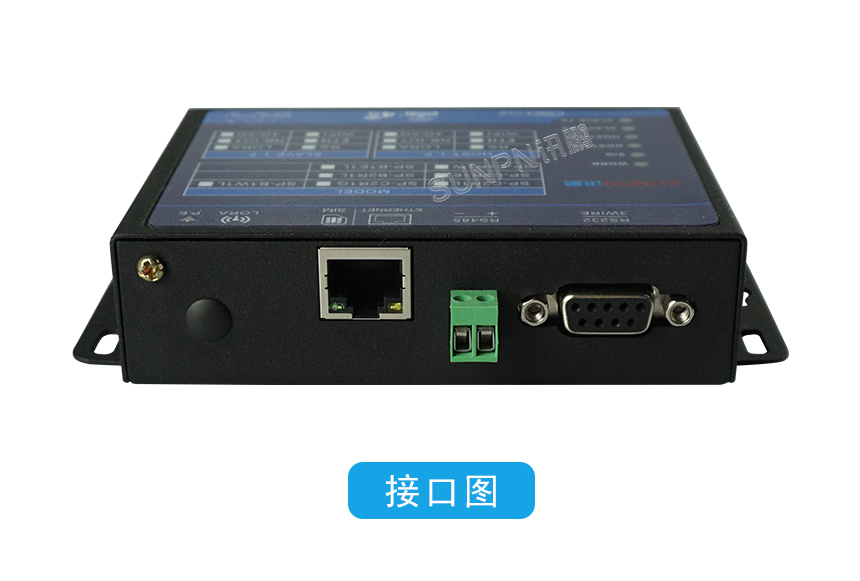

DTU串口网关-正视图DTU串口网关-右视图DTU串口网关-接口图物联网DTU串口网关-右视图物联网DTU串口网关-接口图

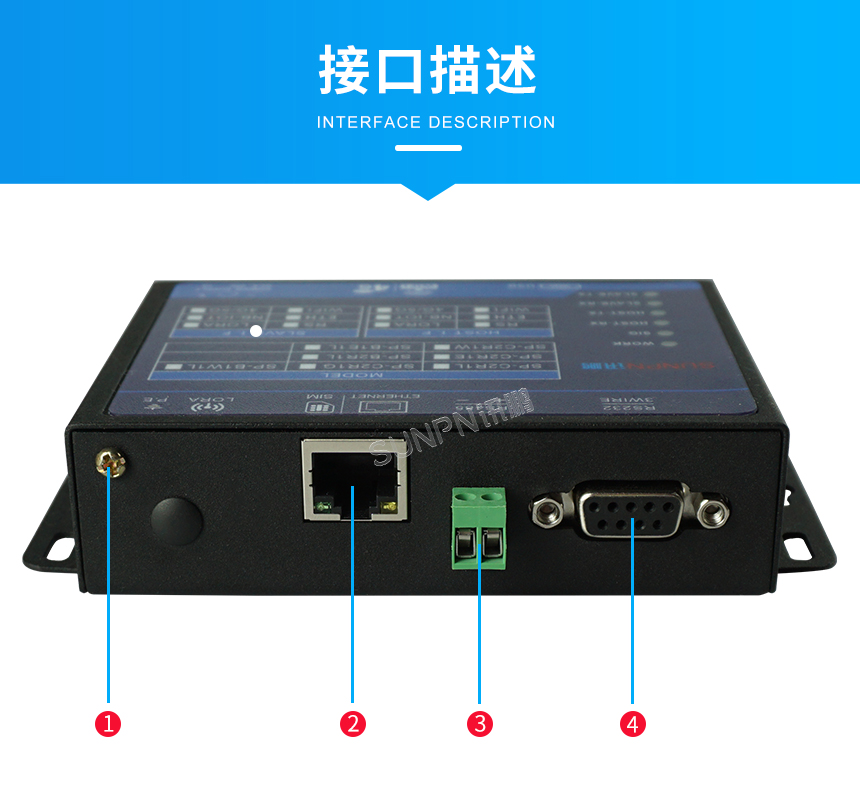

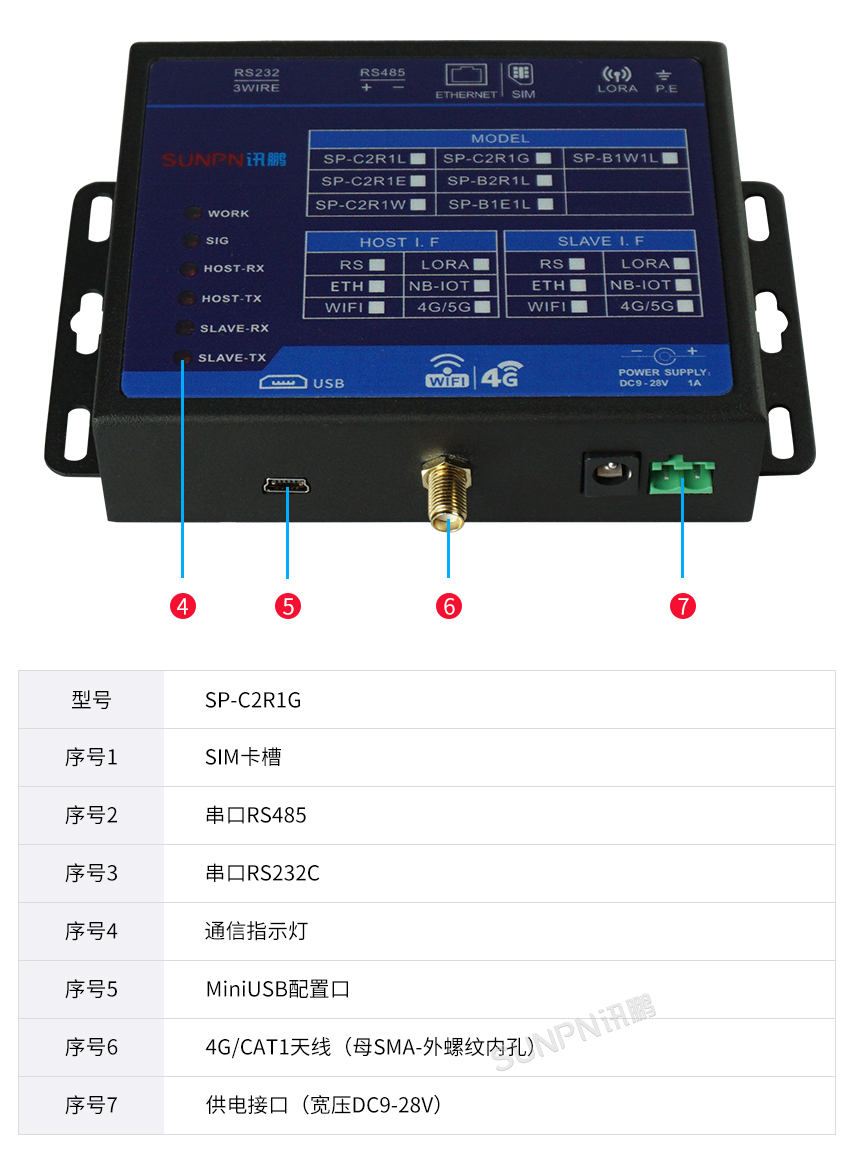

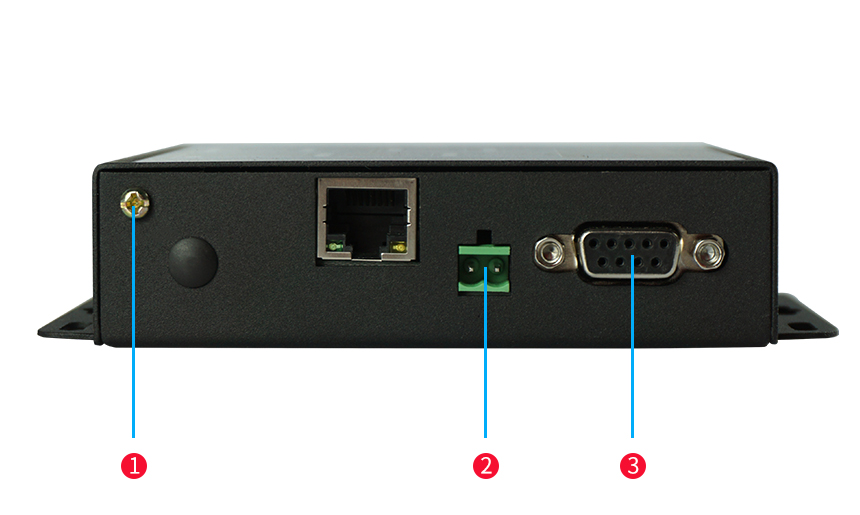

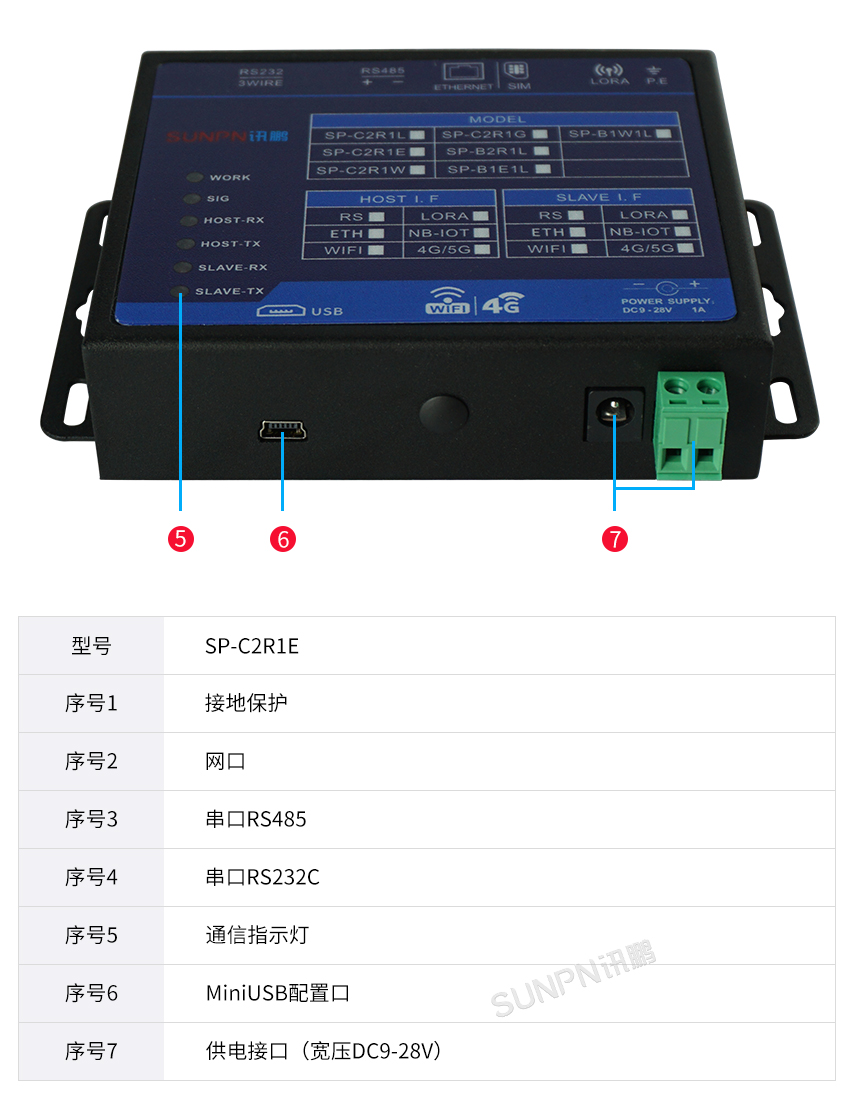

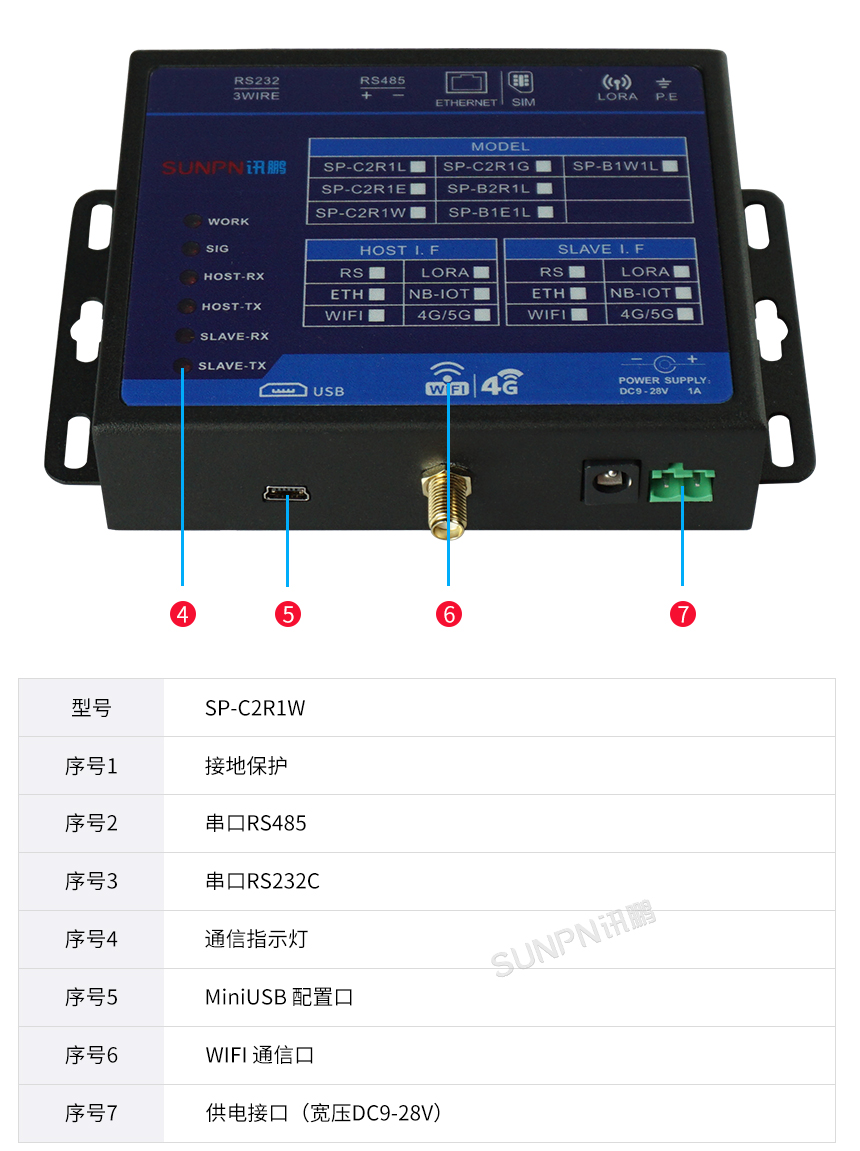

数据采集DTU-接口描述

物联网DTU串口网关-接口描述DTU串口网关-接口描述物联网DTU网关-接口描述物联网网关-接口描述物联网串口网关-接口描述工业数据采集DTU-接口描述

数据采集DTU-尺寸说明

物联网DTU串口网关-尺寸说明

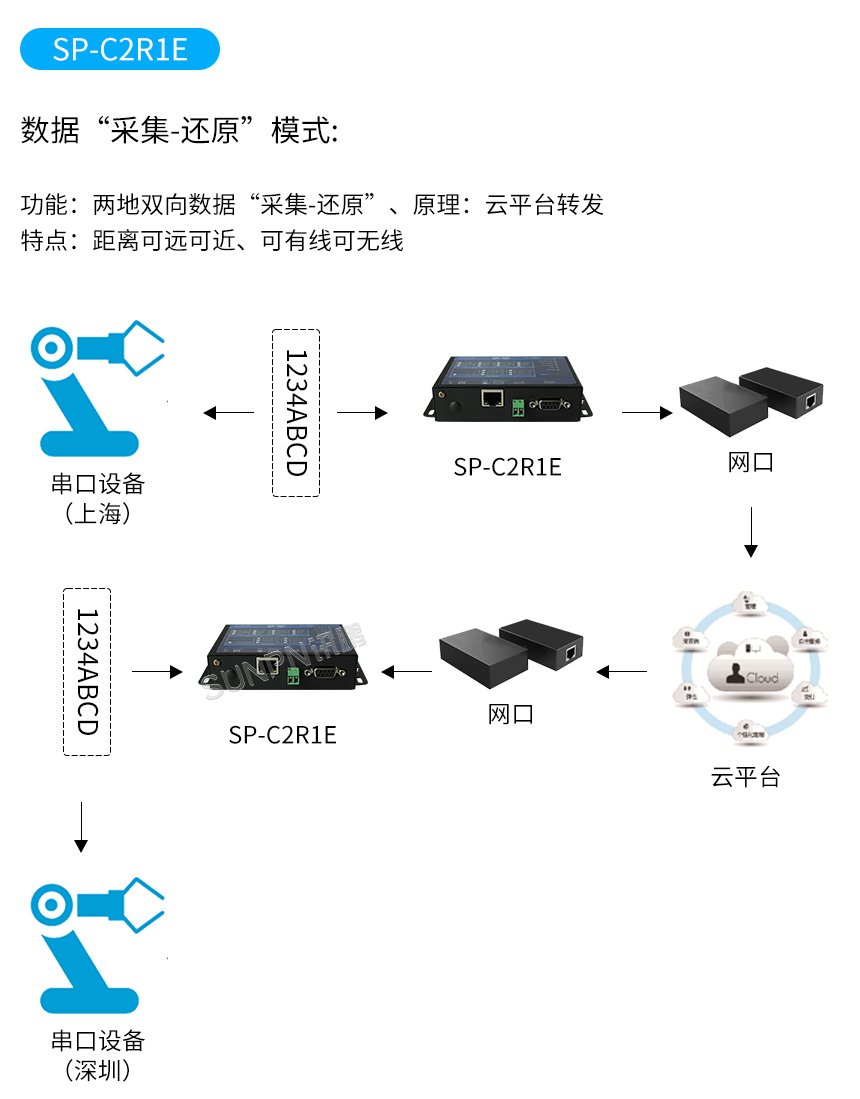

数据采集DTU-组网方式

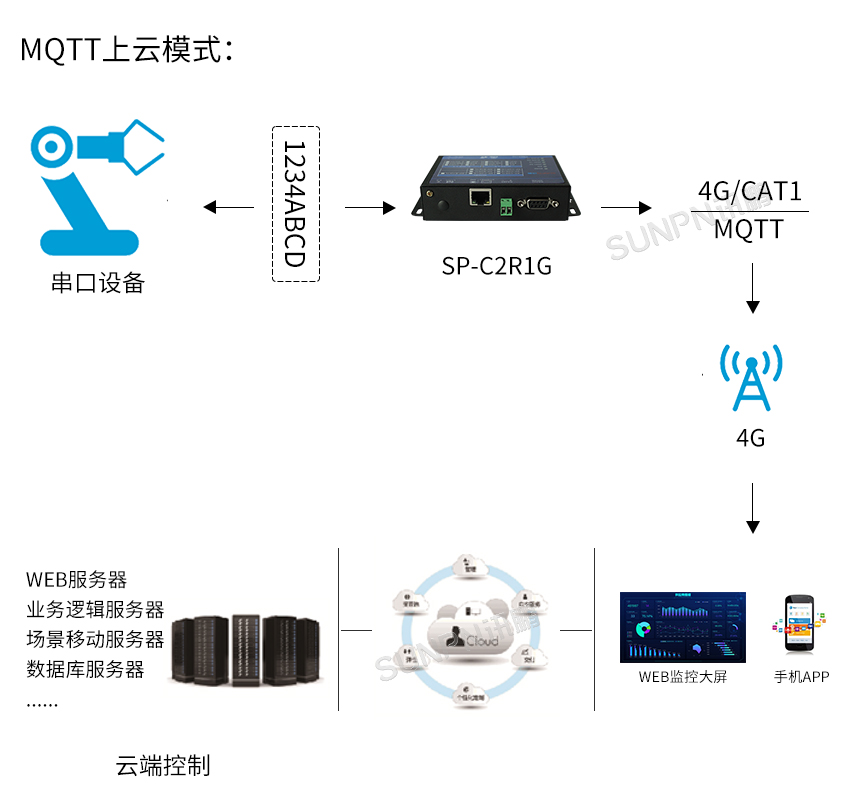

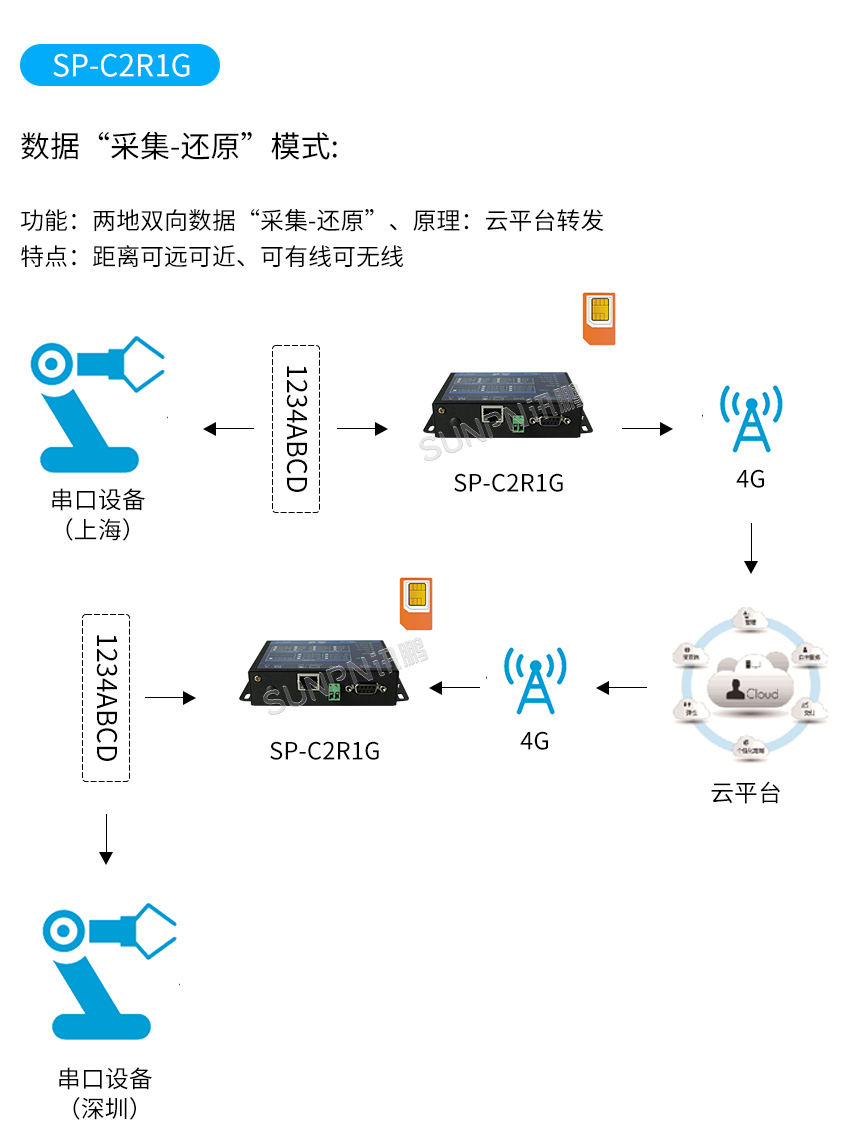

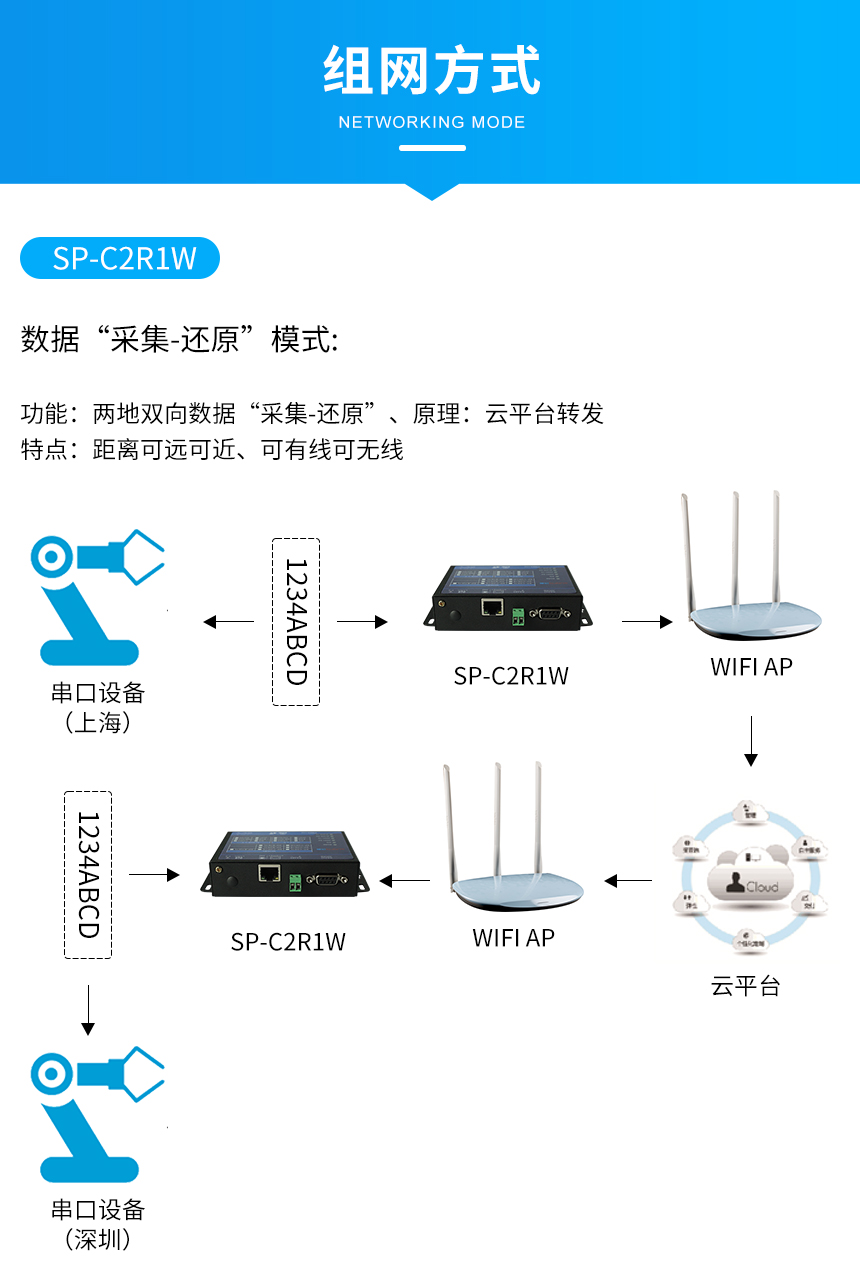

C2R1W组网-数据“采集-还原“模式C2R1W组网-数据透传模式C2R1E组网-数据“采集-还原“模式C2R1E组网-数据透传模式C2R1G组网-数据“采集-还原“模式C2R1G组网-MQTT上云模式

数据采集DTU-应用领域

物联网DTU串口网关-应用场景

作者:刘翠英
SP-C2R1E
HOST接口:通讯接口 通用串口RS232C三线、RS485两线。 注意:同一时间只能选择其中一个做通讯收发
HOST接口:串口参数 115200、8、N、1(可配置)
HOST接口:通信指示灯 HOST-RX数据接收指示灯、HOST-TX数据发送指示灯
HOST接口:通讯协议 Modbus-RTU、MQTT、JSON其他协议走透传功能
SLAVE接口:通讯接口 1个RJ45网口(10/10OM BaseT
SLAVE接口:网口参数 支持从DNS解析主机IP、支持DHCP自动获取、支持设置固定IP
SLAVE接口:通讯指示灯 SLAVE-RX数据接收指示灯、SLAVE-TX数据发送指示灯
SLAVE接口:通讯协议 Modbus-TCP、MQTT、其他协议走透传功能
透传模式 支持串口和以太网之间的数据透传双向传输
协议转换模式 支持MODBUS-RTU和MODBUS-TCP的双向协议互转
MQTT上云模式 支持将串口收发的数据转成MQTT格式连接云端服务器
供电要求 9~28vDC@1A纹波≤100mv;本模块自带浪涌保护、过流保护、过压保护、反接保护能力
功耗 ≤500mw
材质 金属喷漆
尺寸 132.5mm (L) * 87mm (w)* 28.5mm (H)
安装方式 可调节双向挂耳安装或四角定位孔安装



SP-C2R1G
4G接口:功能 MQTT连接云平台
4G接口:规格 支持移动、联通、电信CAT-1
4G接口:无线功耗 TD-LTE Band 38/39/40/41+23dBm(Power class 3) ;FDD-LTE Band 1/3/5/8+23dBm(Power class 3) ;GSM Band 8+33dBm(Power class 4) ;GSM Band 3+30dBm(Power class 4)
4G接口:SIM/USIM卡 标准6针SIM卡接口,3V/1.8V SIM卡
4G接口:通讯指示灯 HOST-RX数据接收指示灯、HOST-TX数据发送指示灯
4G接口:通讯协议 MQTT
串口接口:串口个数 通用串口RS232C(1个)+RS485两线(1个)。 注意:同一时间只能选择其中一个做通讯收发
串口接口:通讯参数 9600-115200、8位数据位、无校验、1位停止位
串口接口:通讯指示灯 SLAVE-RX数据接收指示灯、SLAVE-TX数据发送指示灯
串口接口:通讯协议 Modbus-RTU、其他协议走透传功能
供电要求 9~28VDC@1A纹波≤100mv;本模块自带浪涌保护、过流保护、过压保护、反接保护能力
功耗 ≤500mw
材质 金属喷漆
尺寸 132.5mm (L) * 87mm (w)* 28.5mm (H)
安装方式 可调节双向挂耳安装或四角定位孔安装



SP-C2R1W
SLAVE接口:串口个数 通用串口RS232C(1个)+RS485两线(1个)。 注意:同一时间只能选择其中一个做通讯收发
SLAVE接口:串口参数 9600~115200、8、N、1(可配置)
SLAVE接口:通信指示灯 SLAVE-RX数据接收指示灯、SLAVE-TX数据发送指示灯
SLAVE接口:通讯协议 Modbus-RTU、其他协议走透传功能
HOST接口:通讯接口 无线WIFI(支持2.4G和5G双频)wEP/WPA-WPA2/OPEN
HOST接口:天线接口 吸盘天线、SMA接头(外螺纹内针)
HOST接口:WIFI规格 IEEE 802.11b/g/n ;2.412GHz-2.484GHz & 5.180GHz-5.825GHz
HOST接口:通讯指示灯 HOST-RX数据接收指示灯、HOST-TX数据发送指示灯
HOST接口:通讯协议 Modbus-TCP、MQTT、JSON其他协议走透传功能
HOST接口:链接方式 TCP服务器、TCP客户端、UDP
透传模式 支持串口和WIFI之间的数据透传双向传输
协议转换模式 支持MODBUS-RTU和MODBUS-TCP的双向协议互转
MQTT上云模式 支持将串口收发的数据转成MQTT格式连接云端服务器
供电要求 9~28vDC@1A 纹波≤100mv;本模块自带浪涌保护、过流保护、过压保护、反接保护能力
功耗 ≤500mw
材质 金属喷漆
尺寸 132.5mm (L) * 87mm (w)* 28.5mm (H)
安装方式 可调节双向挂耳安装或四角定位孔安装
  • 讯鹏数据采集DTU SP-C2R1W-串口转WIFI
    下载
  • 讯鹏数据采集DTU SP-C2R1G-串口转4G
    下载
  • 讯鹏数据采集DTU SP-C2R1E-串口转以太网
    下载
