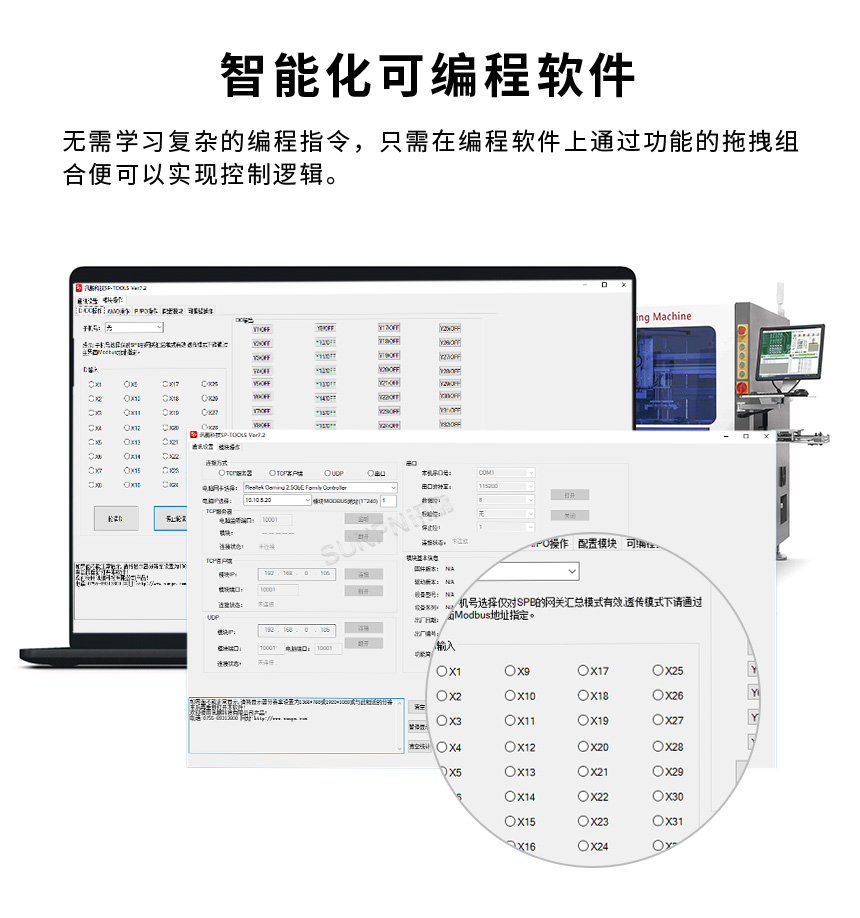

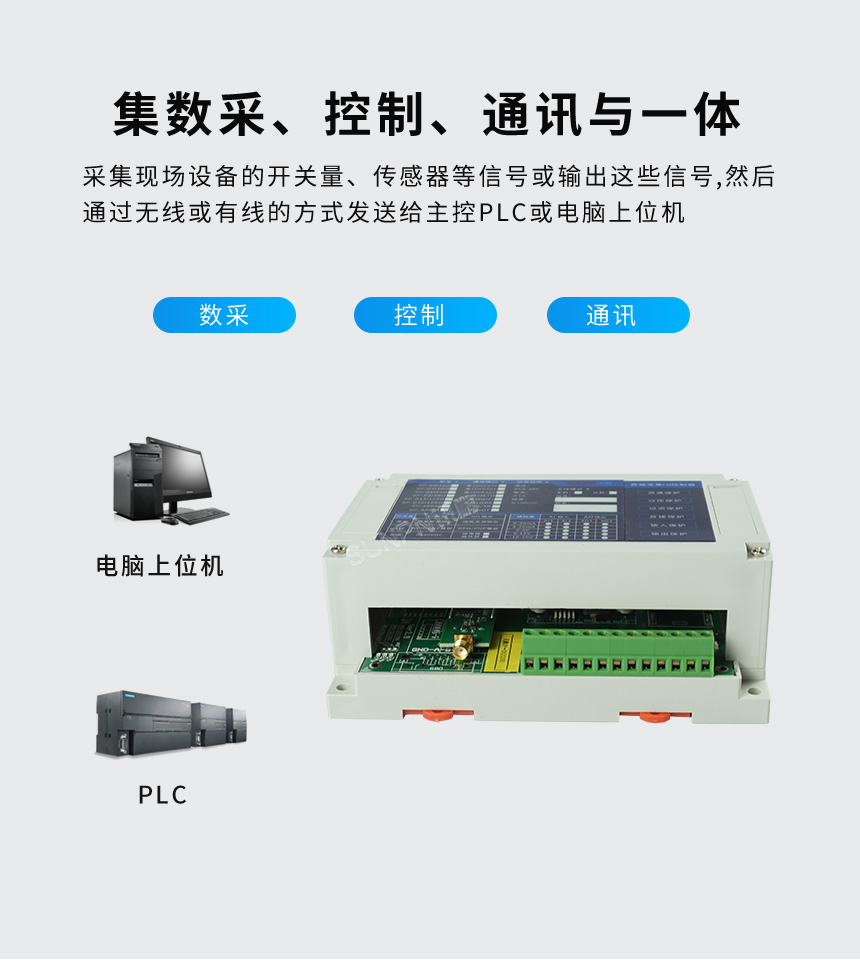

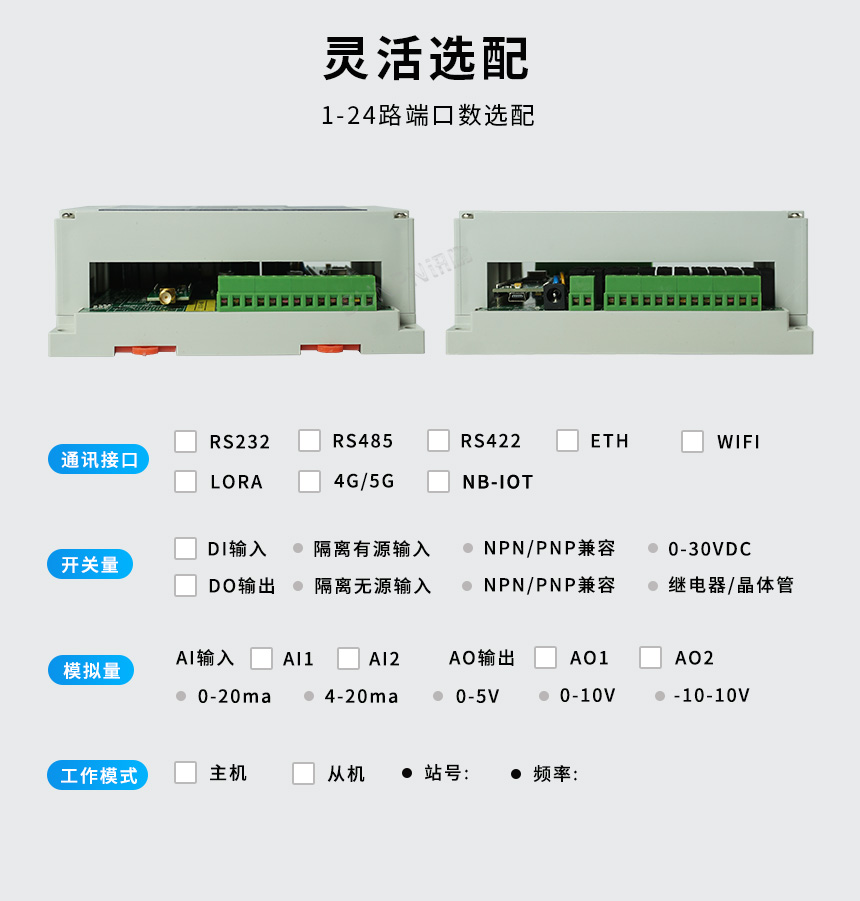

工业互联网应用中。现场生产进度、设备状态监控、传感器数采、自动化控制是系统集成的重点。数采控制层、传输层硬件选型时，各项技术标准不统一，整合资源难，维护风险大。讯鹏智能可编程IO控制器集数采、控制、通讯与一体。支持开关量输入/输出，模拟量电压/电流采集与输出。1-24路端口数选配。串口（RS232/RS485）、以太网、WiFi、Lora、4G多种通讯方式，结合讯鹏本地型网关或云网关轻松实现数采与组网。智能化可编程软件，让用户更简单地设定模块逻辑并本地化执行，无需上位机干预，大大节省响应时间和上位机资源。
随着物联网技术日益成熟，工业自动化、物联化、智能化，就不能不提到数据传输，而在工业控制当中IO控制器可以说是必不可少的重要成员，尤其是在物联网化飞速发展的当下，IO控制器从可靠性、稳定性、功能性上面都有了极大的进步。
工业自动化生产线项目，可通过IO设备实现产线监控，IO控制器采集现场设备的开关量、传感器等信号或输出这些信号，然后通过无线或有线的方式发送给主控PLC或电脑上位机。通过自带的数字输入与继电器输出，可实时获取远程设备的状态，同时也可通过短信、数据对远程设备下发控制命令，无需工作人员到现场，最大限度地提高远程监控的效率和节省人力成本。通过4G/LoRa两种不同联网方式，实现远程控制功能。
一、IO控制器支持三大功能模式：
1、上位机读写控制模式，该模式下：客户的主控PLC、PC、上位机组态等可通过该系列产品采集或控制客户现场设备上的开关量、模拟量、传感器等信号，如：光电开关、接近开关、磁性开关、液位、拉压力、0-5v、0-10v、0-20ma、4-20ma、继电器，电磁阀，灯泡，接触器，阀门，电机，报警器等。

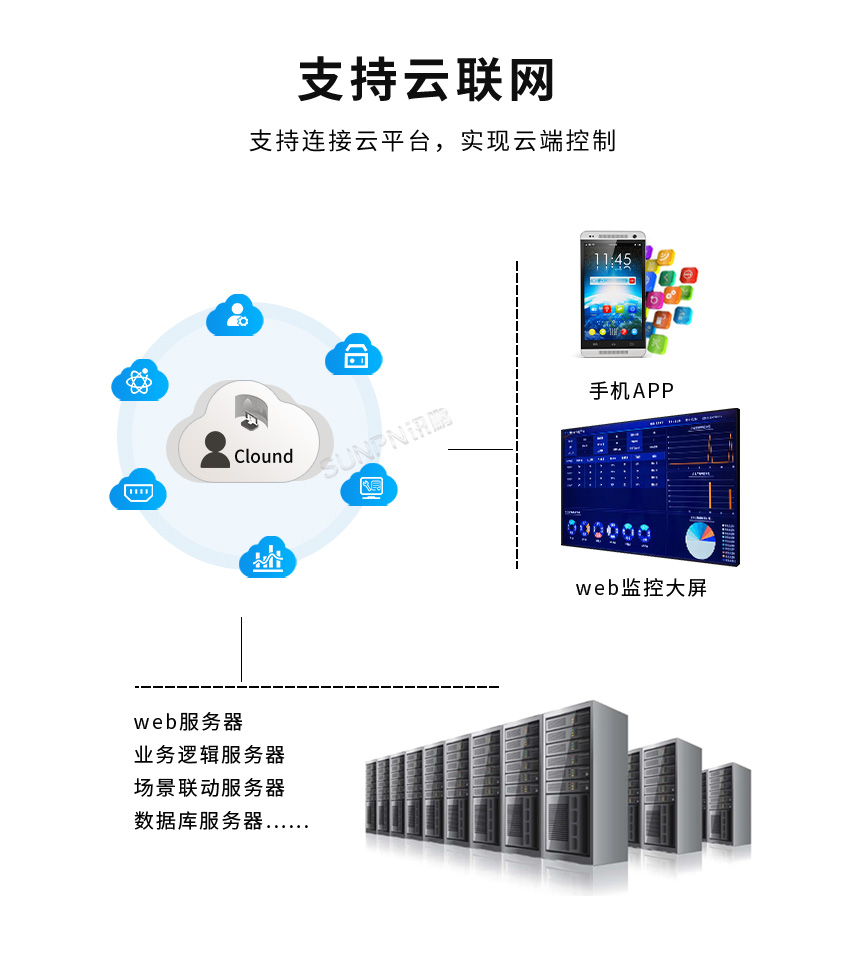

2、云平台读写控制模式，该模式下：客户可以借助云平台远程采集或控制客户现场设备上开关量、模拟量、传感器、数据等信号，也可以搭建大屏WEB或者APP实现远程在线采集监控。
3、点对点互控模式，该模式下：客户可实现开关量、模拟量或数据的1对1、1对多、多对1”采集-还原“，也就是A模块采集开关量、模拟量、数据然后通过有线或无线发送给B模块还原输出开关量、模拟量、数据(或者反向传输)，该模块无需客户做任何编程，只需要按我们操作指导对模块进行组网配对即可实现开关量模拟量的互传互控，代替有线传输，即插即用，即使普通电工按接线图完成接线亦可使用。

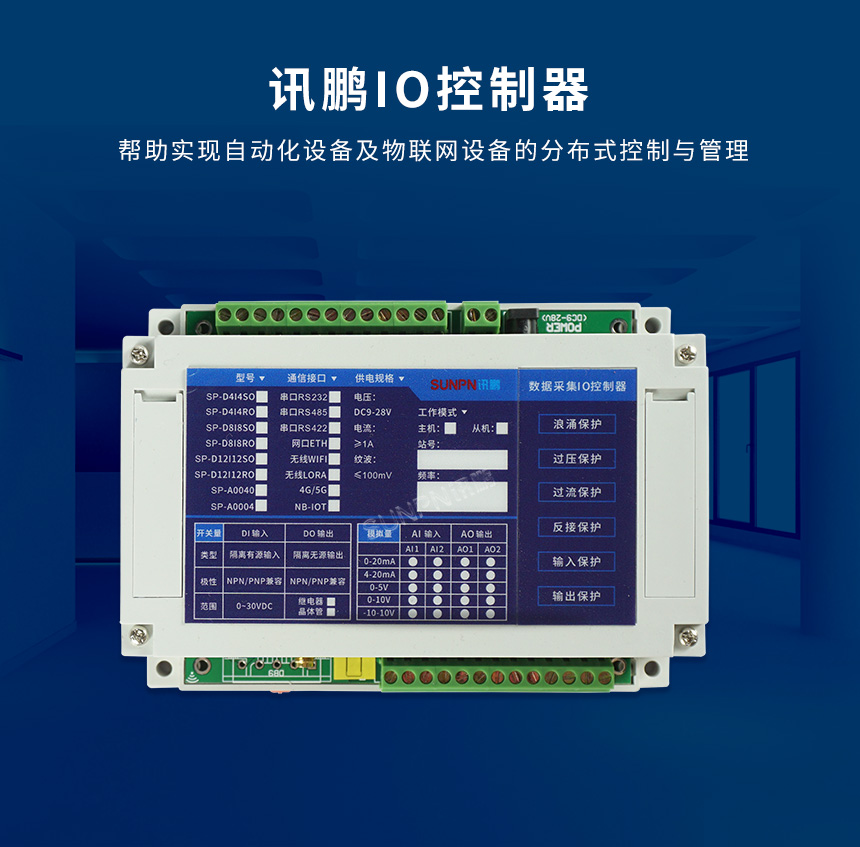

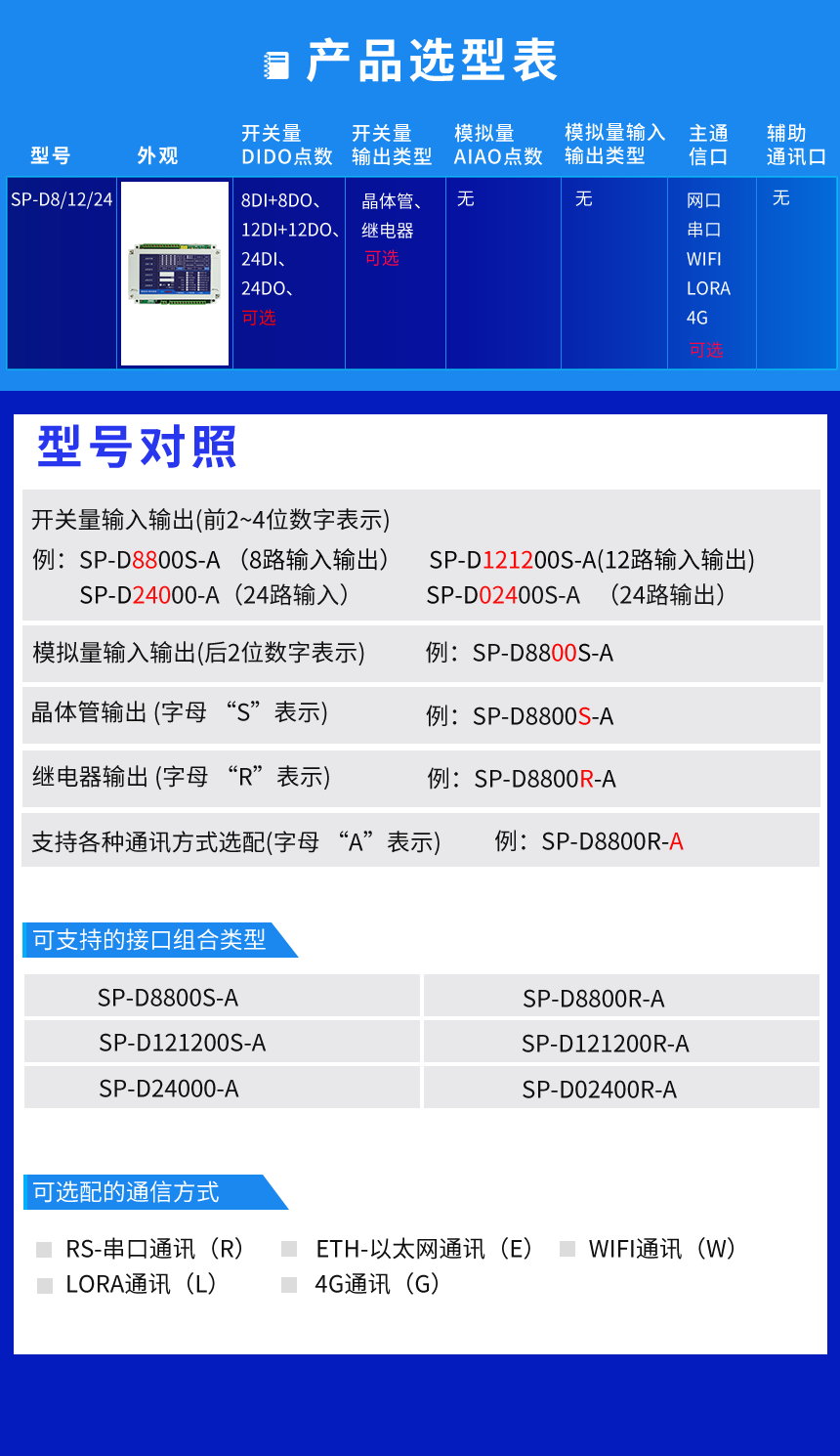

无线4GIO控制器-产品介绍

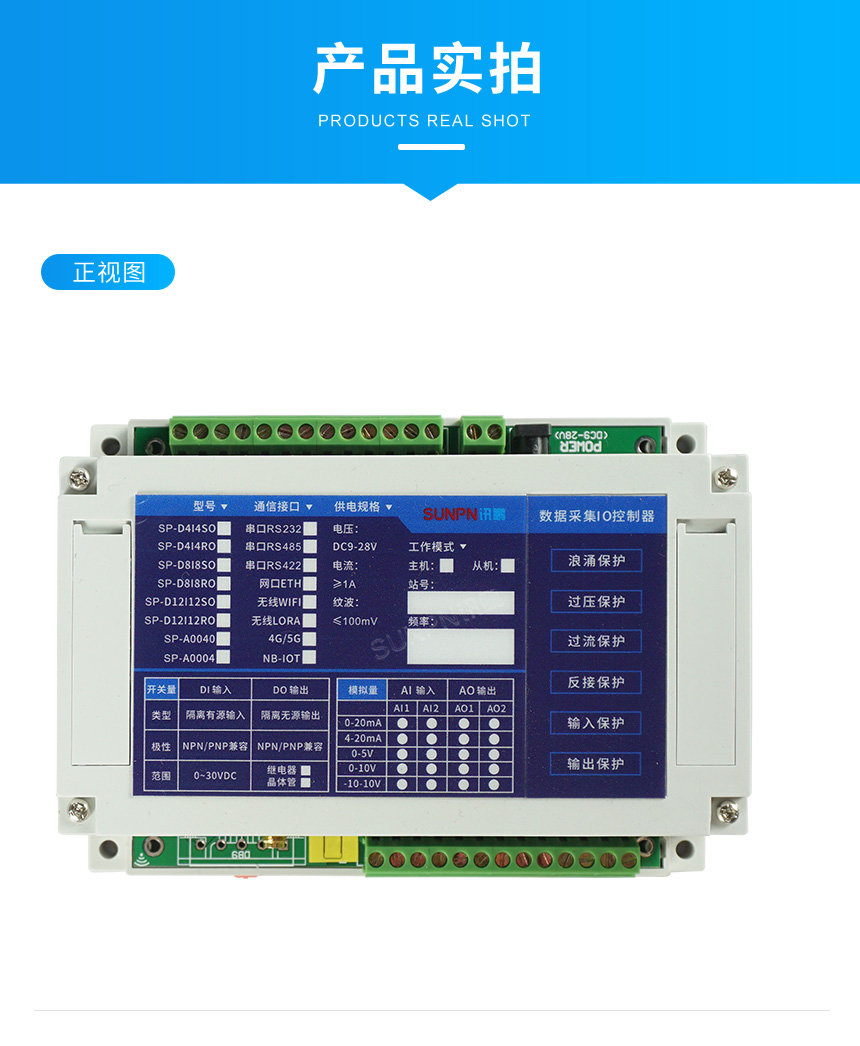

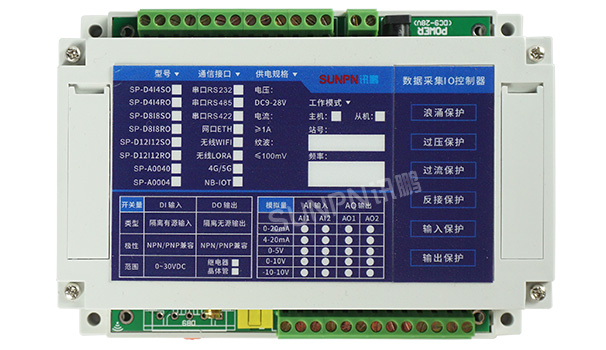

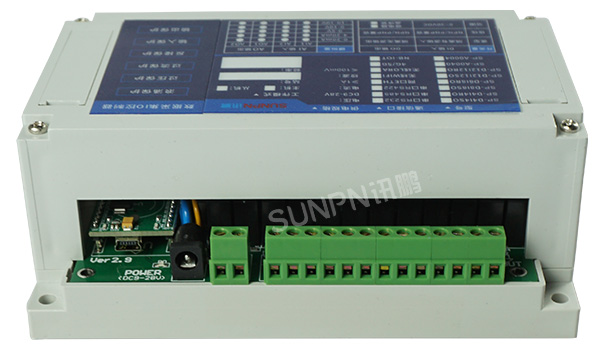

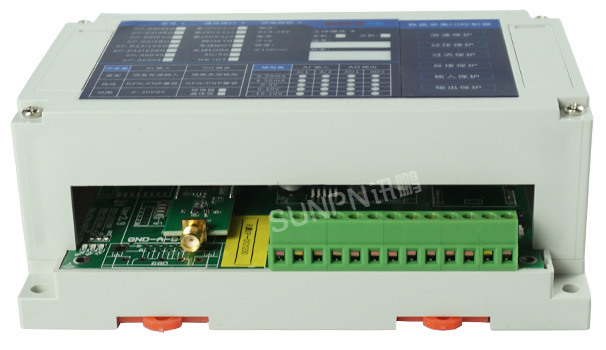

无线4GIO控制器-产品实拍

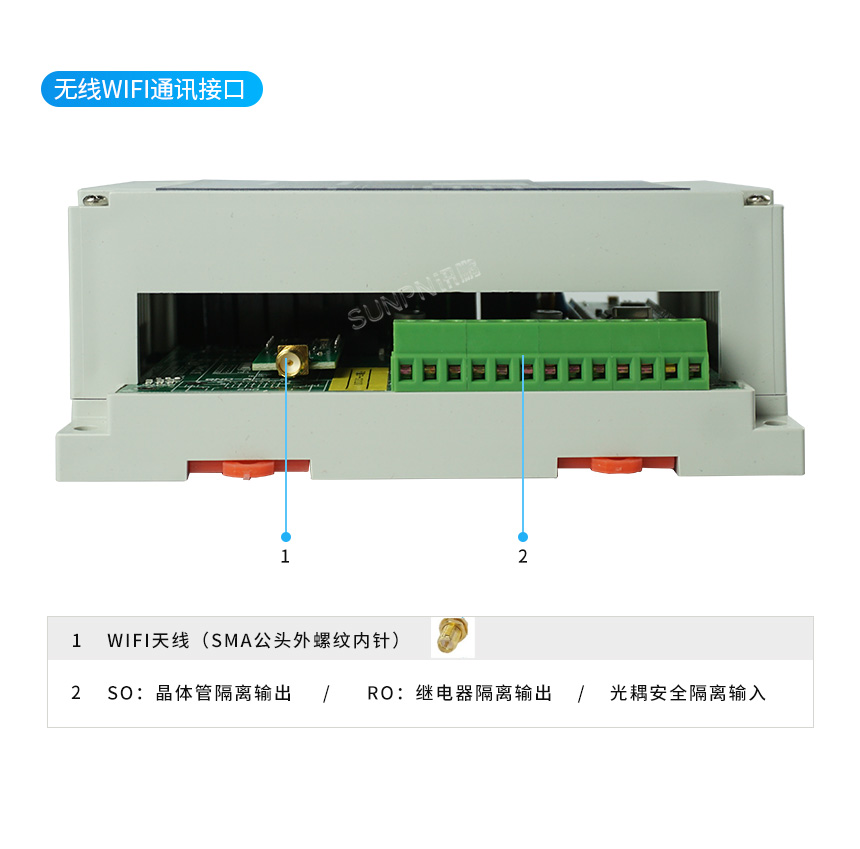

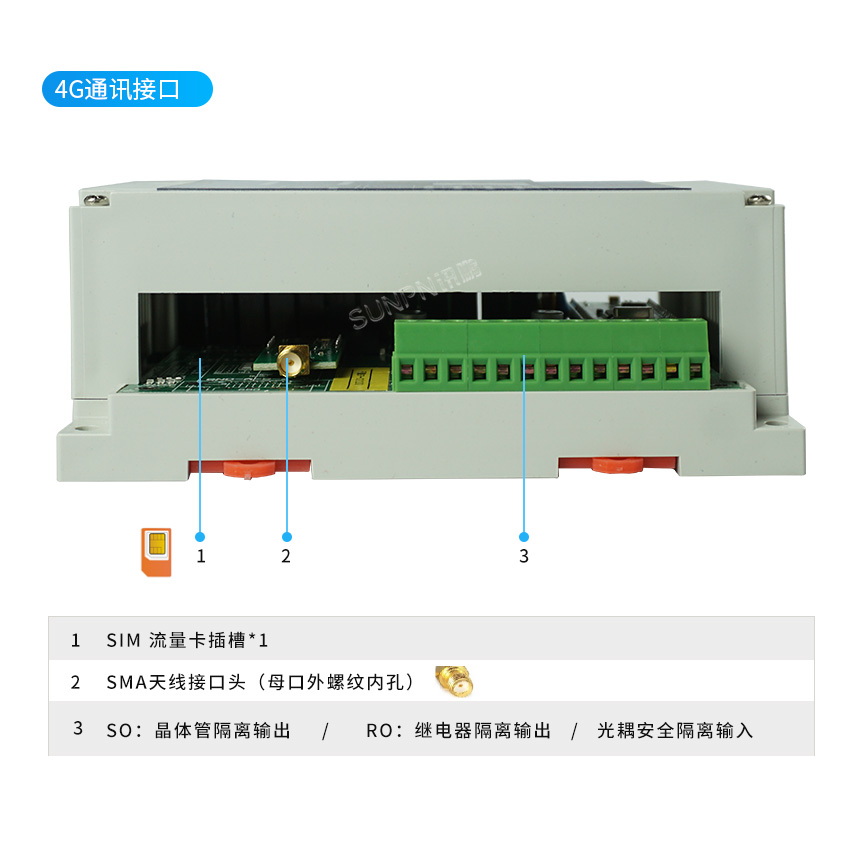

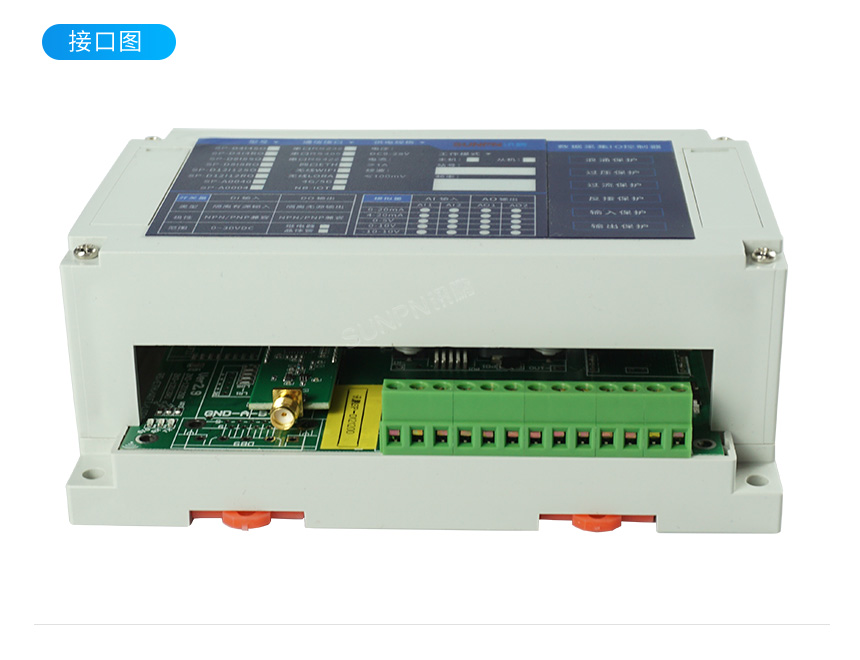

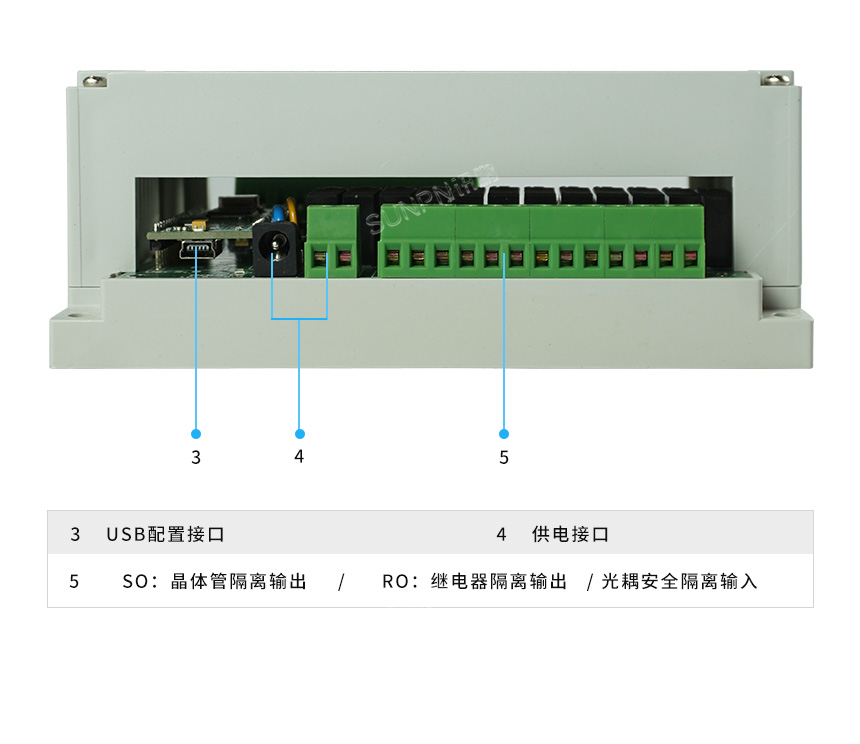

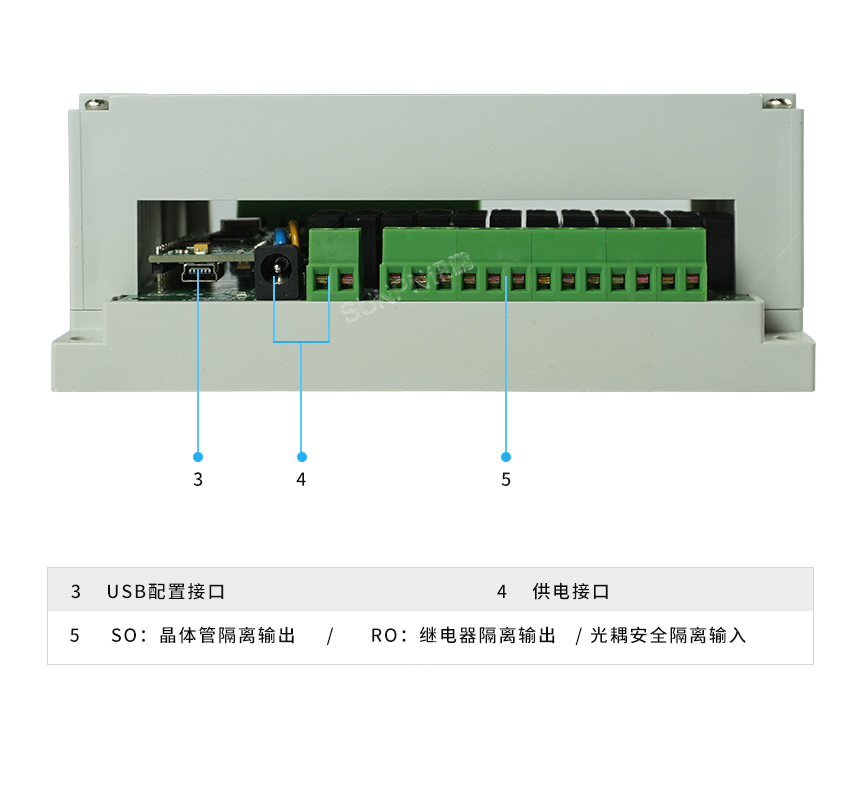

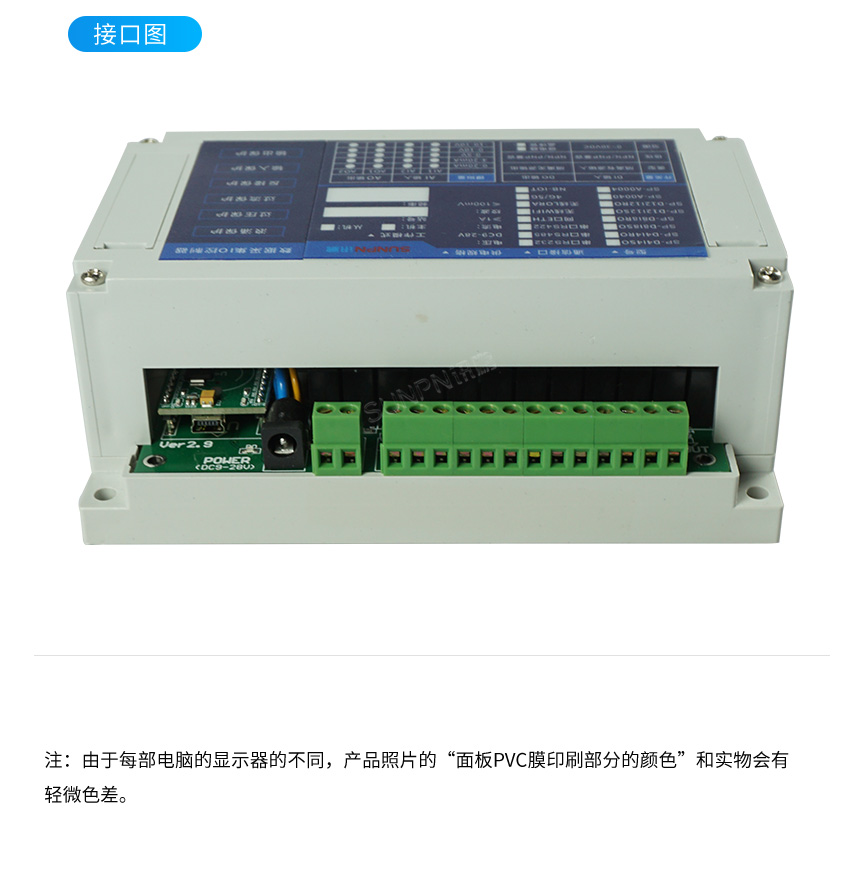

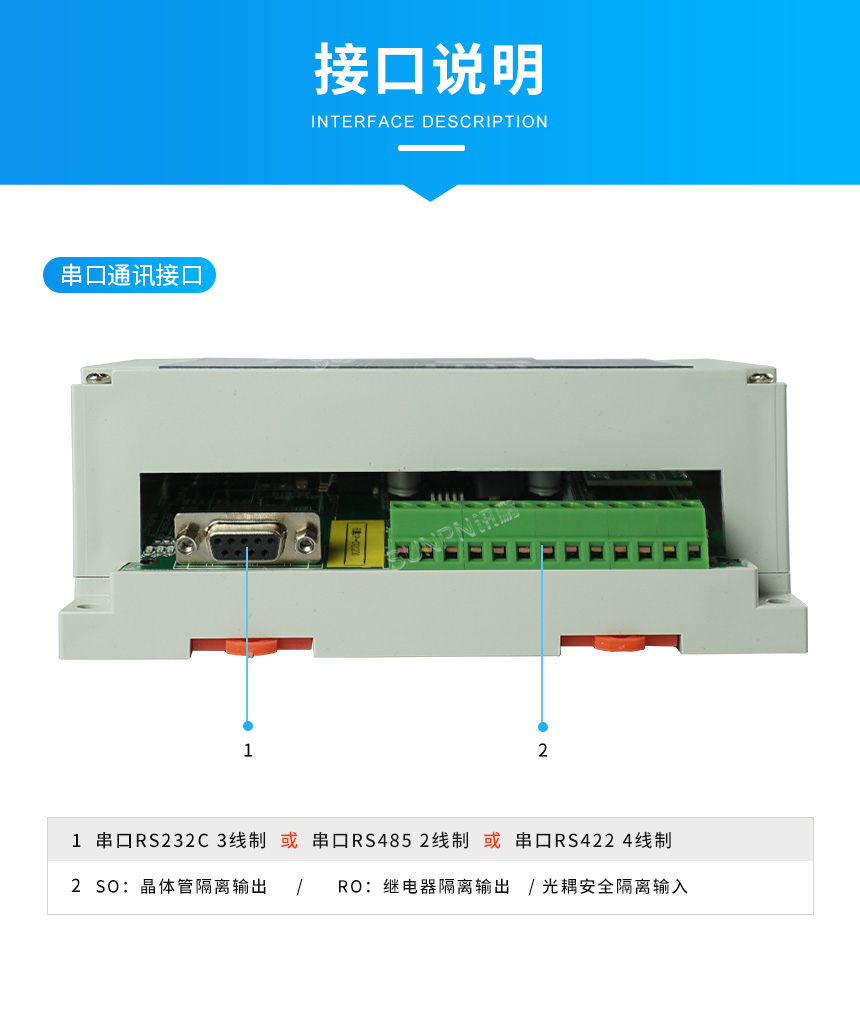

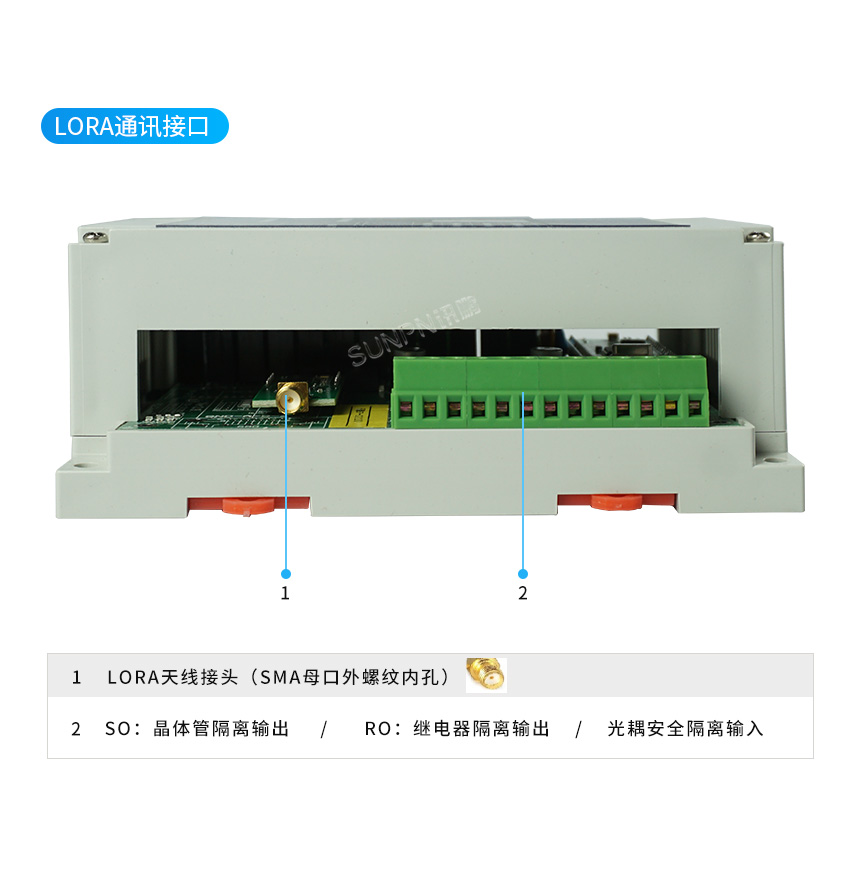

无线4GIO控制器-接口说明

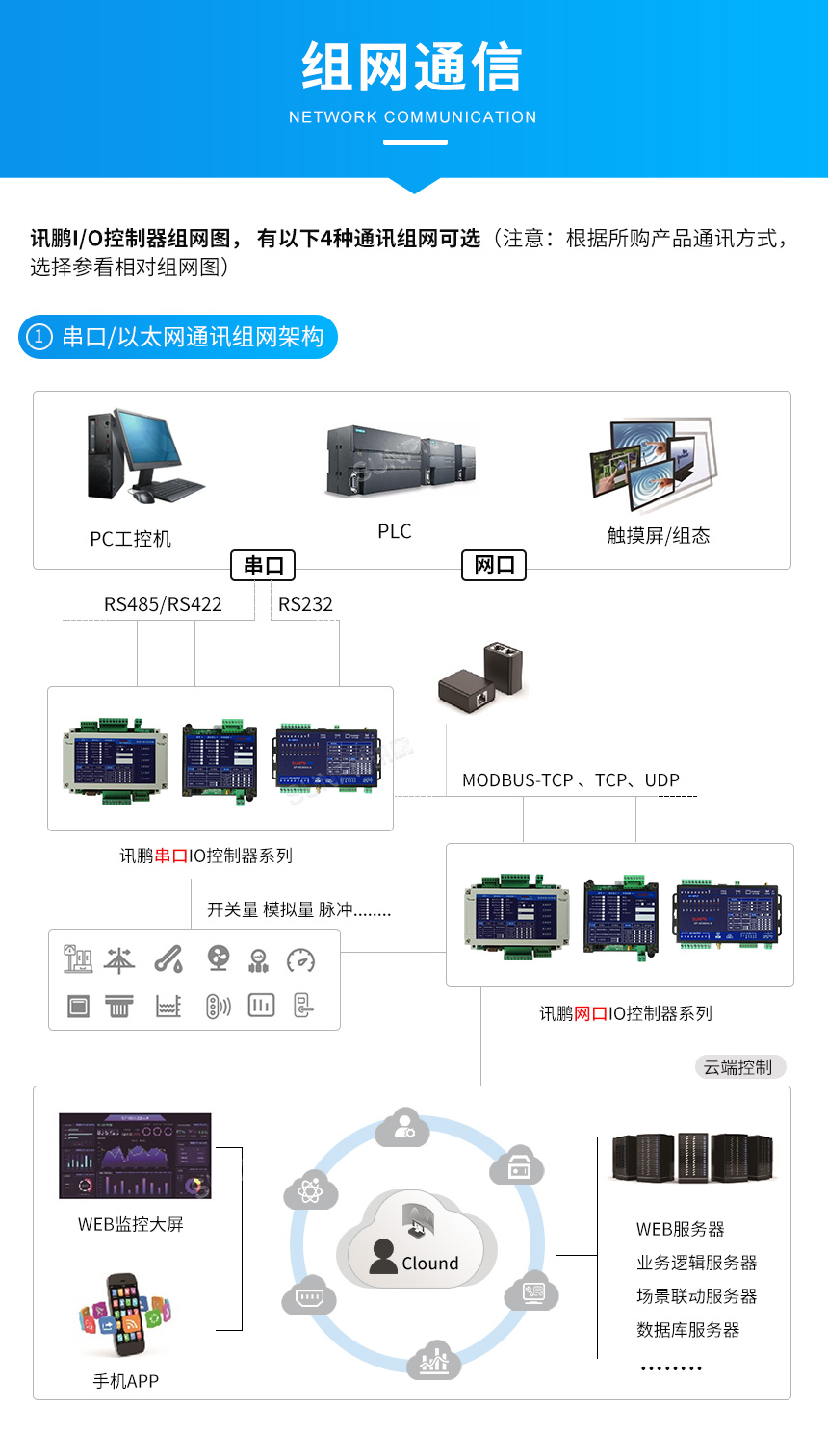

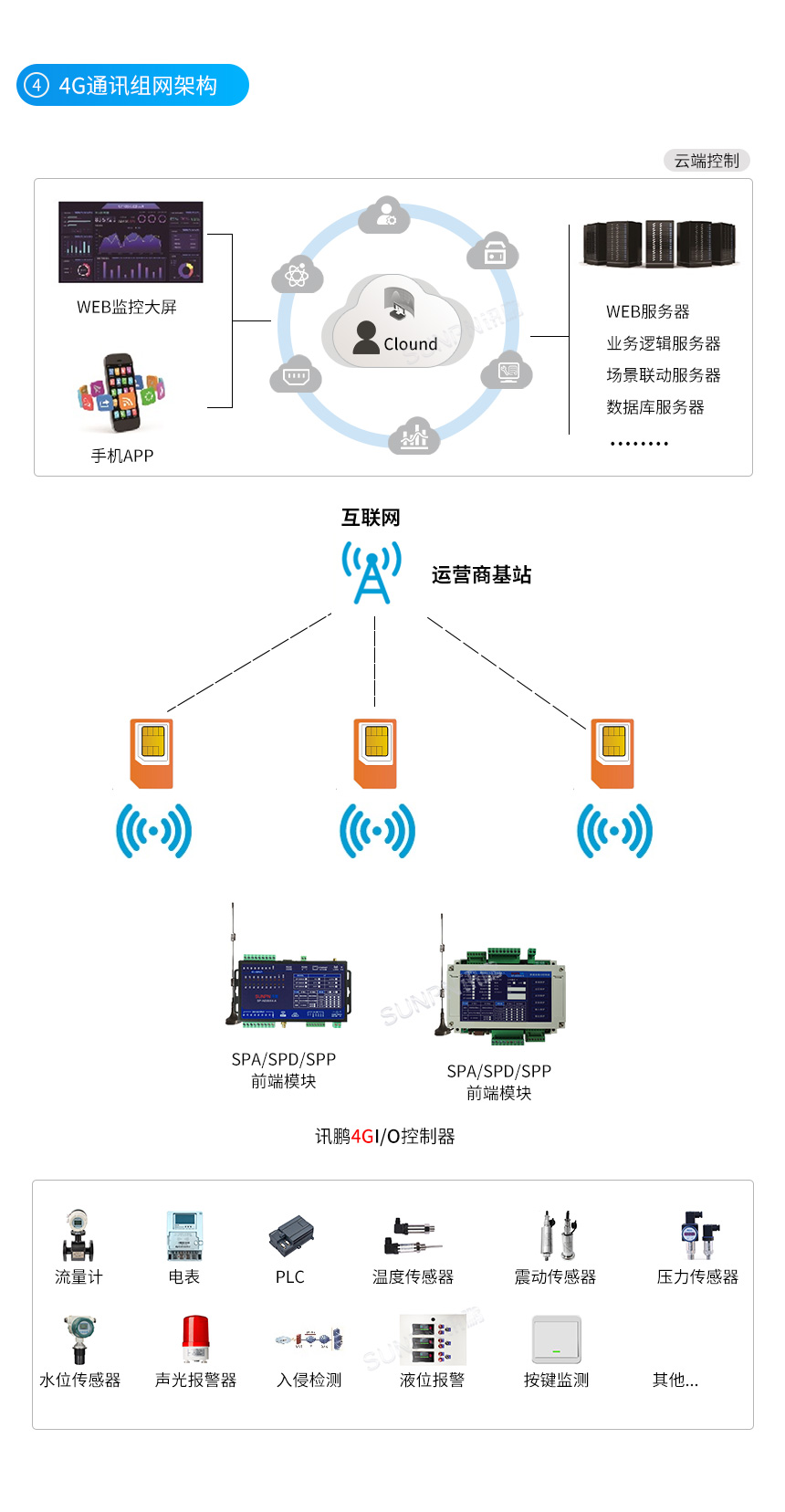

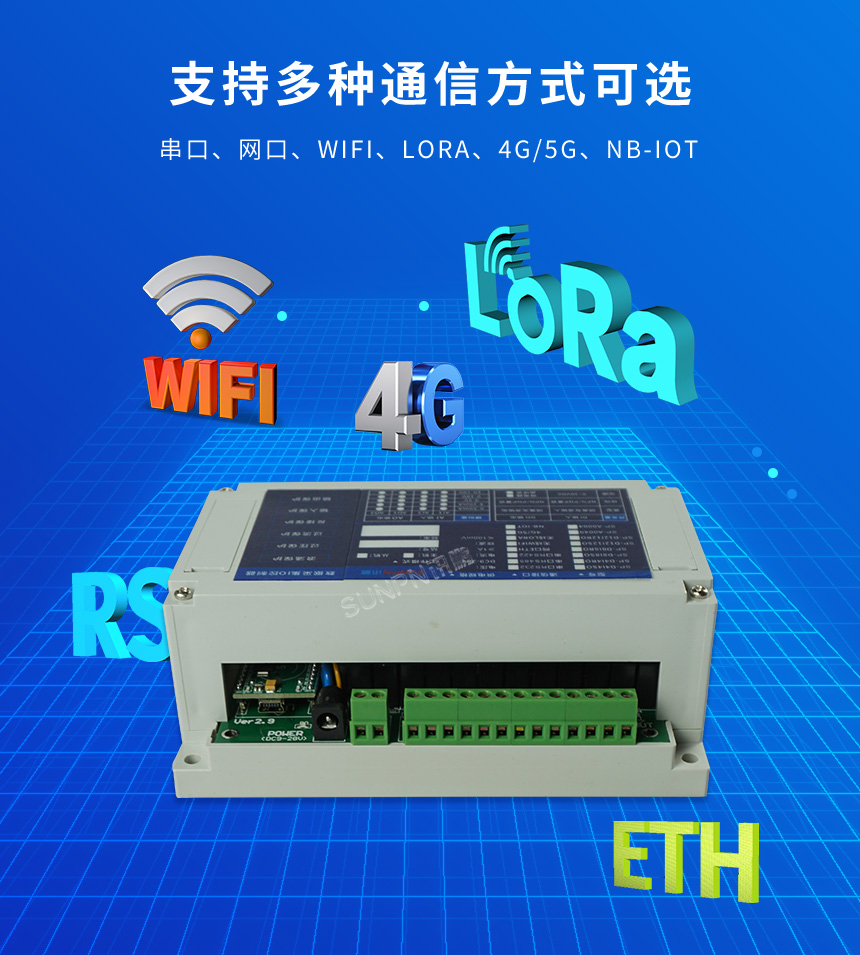

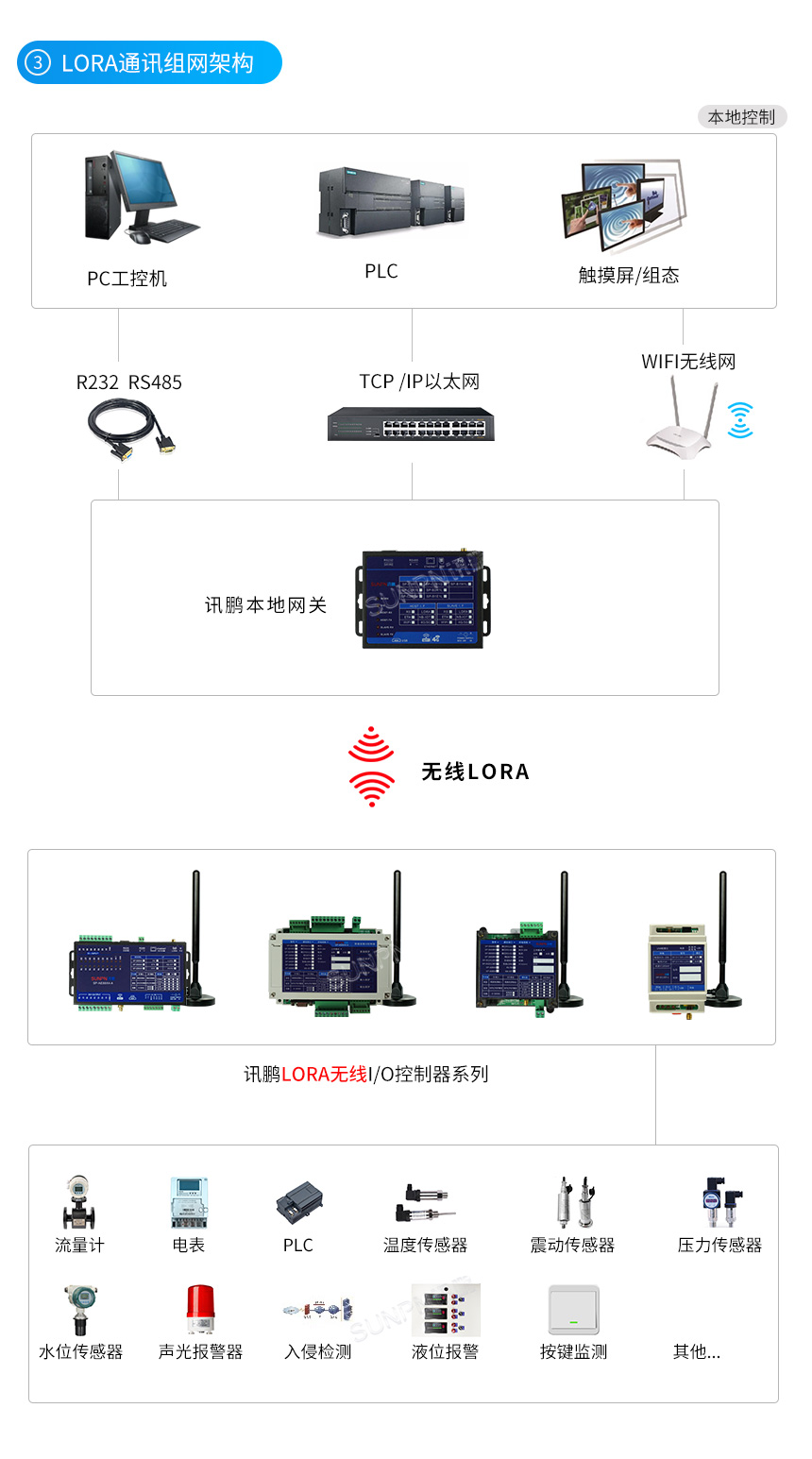

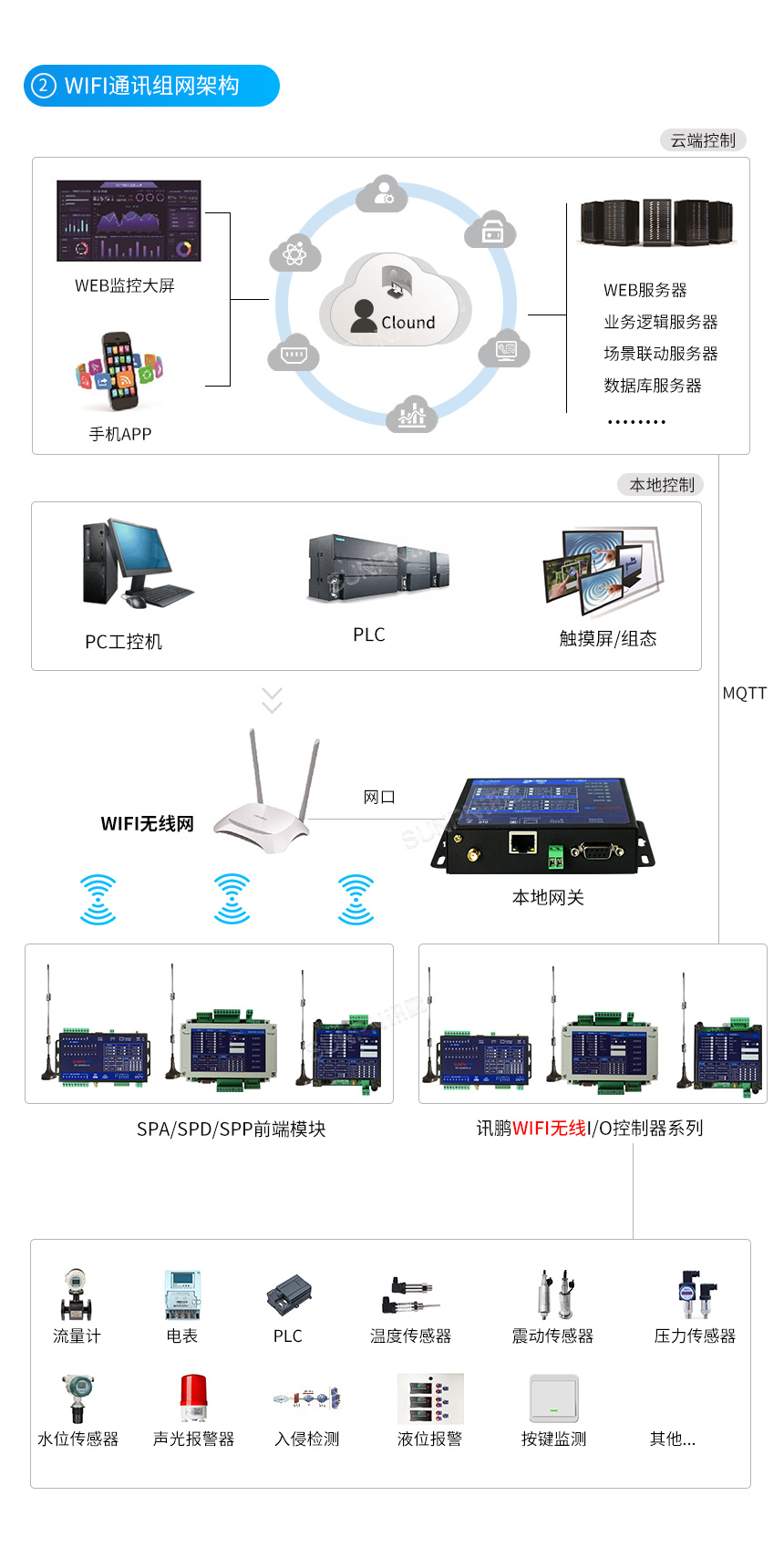

无线4GIO控制器-组网通信

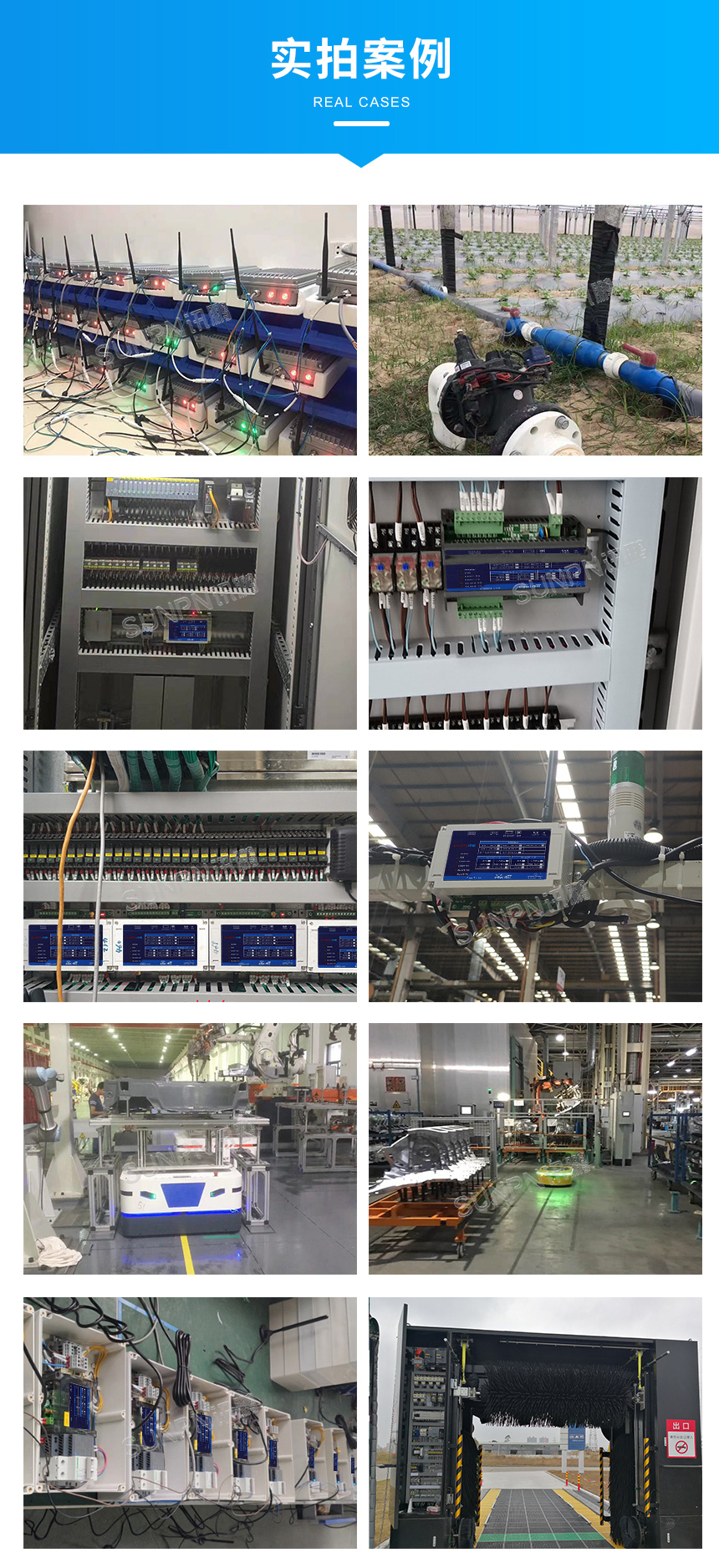

无线4GIO控制器-实拍案例

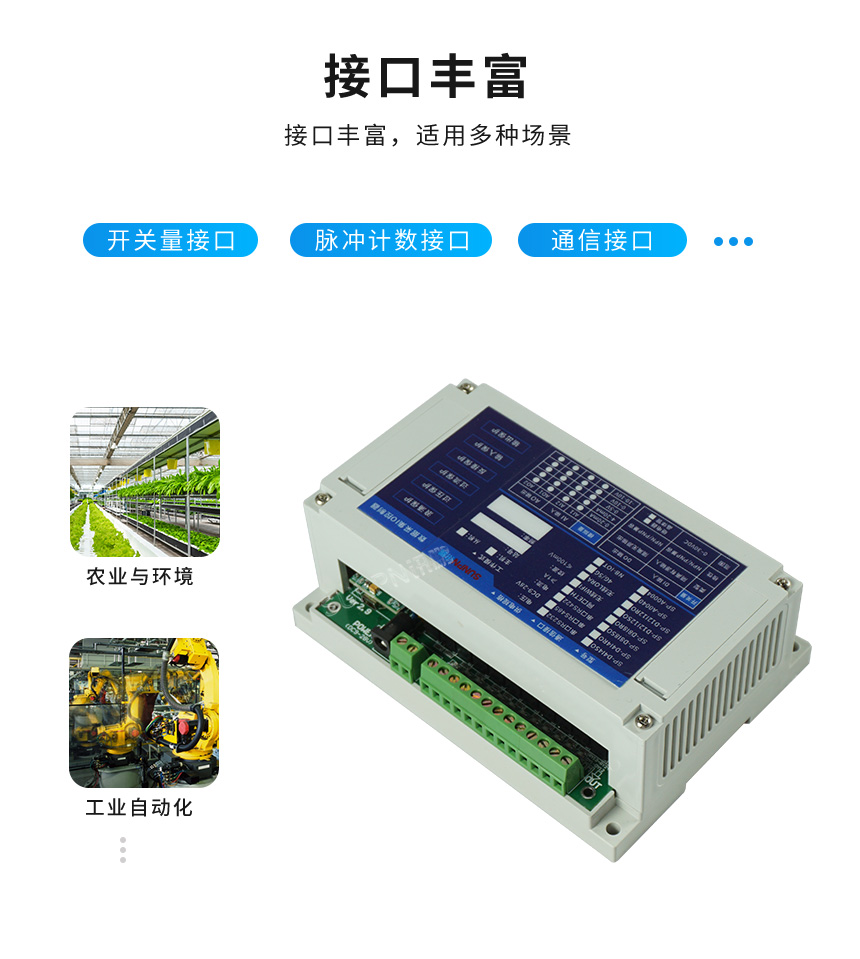

无线4GIO控制器-应用场景

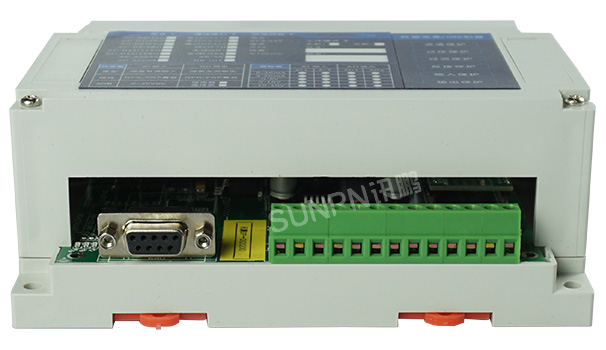

| 通讯方式 | 通用串口RS232C三线、RS485两线、RS422四线 | ||
| 接口 | RS232: DB9串口；RS485:3位插拔端子；RS422:5位插拔端子 | ||
| 通信保护 | 浪涌保护、雷击保护、限流保护、限压保护 | ||
| 串口参数 | 115200、8、N、1(可配置) | ||
| 输入点数 | 8点、12点、24点可选 | ||
| 通讯指示灯 | 有 | ||
| 通讯协议 | Modbus-RTU、固定格式指令串 | ||
| 通讯方式 | 无线LORA射频通信 | ||
| 无线频率 | 365~565MHZ | ||
| 灵敏度 | -111到-148dBm | ||
| 信号调制方式 | LoRa/FSK/00K | ||
| 天线接口 | 吸盘天线,SMA标准接口(外螺纹内孔) | ||
| 通讯协议 | Modbus-RTU、固定格式指令串 | ||

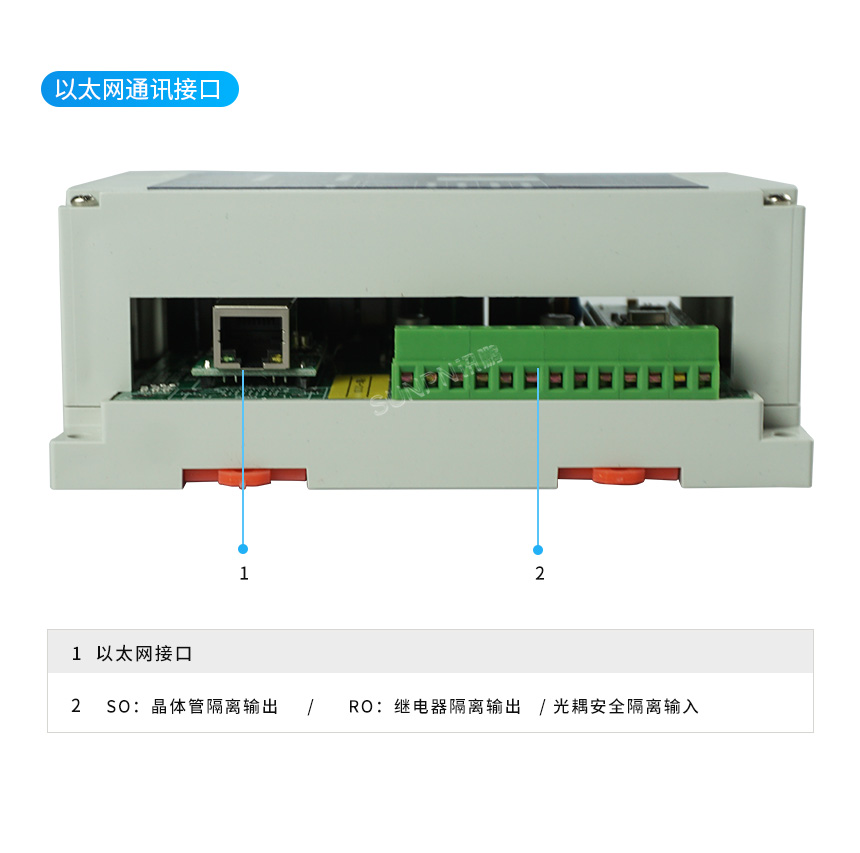

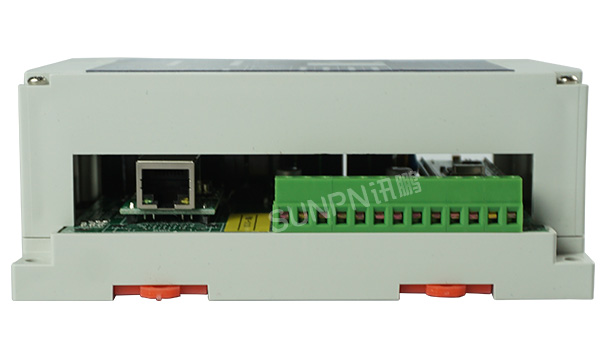

| 通讯方式 | 以太网TCP/IP传输 | ||
| 接口 | RJ45网口(10/100M BaseT) | ||
| DNS解析 | 支持 | ||
| IP获取方式 | 支持DHCP自动获取、支持设置固定IP | ||
| 通讯指示灯 | 有 | ||
| 通讯协议 | TCP/IP、UDP、Modbus-TCP、固定格式指令串、MQTT、JSON | ||
| 通讯方式 | 无线WIFI(支持2.4G和5G双频)WEP/WPA-WPA2/OPEN | ||
| 无线频率 | IEEE 802.11b/g/n 2.412GHz-2.484GHz & 5.180GHz-5.825GHz | ||
| 灵敏度 | 802.11b:-93 dBm (@11Mbps ,CCK) ； 802.11g:-85 dBm(@54Mbps, OFDM) ； 802.11n:-82 dBm(@HT20,MCS7) | ||
| 天线规格 | 吸盘天线、SMA接头(外螺纹内针) | ||
| 通讯协议 | TCP/IP、UDP、Modbus-TCP、固定格式指令串、MQTT、JSON | ||
| 其他 | 支持DNS解析、支持DHCP、支持lP网关设定 | ||
| 通讯方式 | 移动、联通、电信4G/CAT-1 | ||
| 天线接口 | 吸盘天线、SMA接头(外螺纹内孔)(天线针30cm、延长线3米) | ||
| 无线功率 | TD-LTE Band 38/39/40/41+23dBm(Power class 3) ； FDD-LTE Band 1/3/5/8+23dBm(Power class 3) ； GSM Band 8+33dBm(Power class 4) ； GSM Band 3+30dBm(Power class 4) | ||
| SIM/USIM卡 | 标准6针SIM卡接口，3V/1.8V SIM卡 | ||
| 通信协议 | TCP/IP、Modbus-TCP、MQTT、JSON、固定格式指令串 | ||
| 通信指示灯 | RX接收指示灯、TX发送指示灯、SIG联网指示灯 | ||
| 输入点类型 | 光耦隔离输入,隔离电压3000V, NPN/PNP兼容极性 | ||
| 输入信号范围 | 电压0~28VDC，电流>1mA | ||
| 输入指示灯 | 有 | ||
| 滤波防抖 | 支持，滤波级别可设置 | ||
| 输出点类型 | 1、SO晶体管输出型：隔离晶体管输出,隔离电压1500v ； 2、RO继电器输出型：继电器常开触点输出 | ||
| 输出点负载能力 | 1、SO晶体管输出型:0~30VDC / 0~500mA ； 2、RO继电器输出型：0~250VAC / 0~30VDC / 5A | ||
| 输出点数 | 8点、12点、24点可选 | ||
| 输出指示灯 | 有 | ||

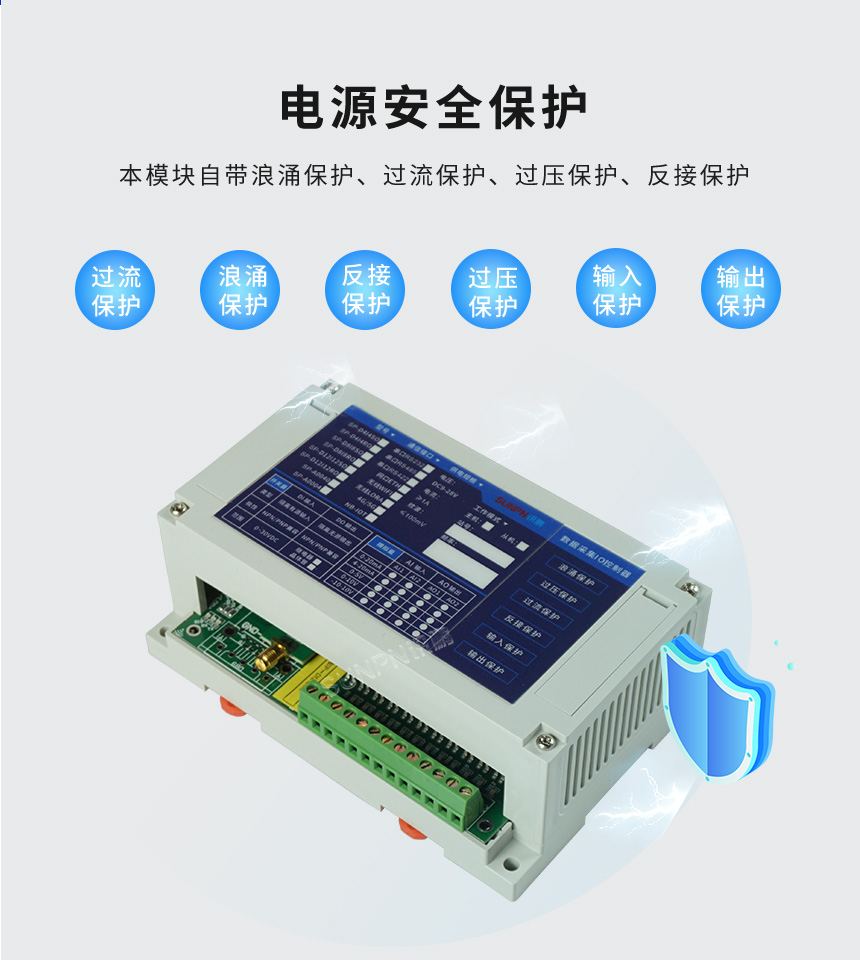

| 供电要求 | 9~28VDC@1A；纹波≤100mV；本模块自带浪涌保护、过流保护、过压保护、反接保护能 | ||
| 功耗 | ≤500mw | ||
| 材质 | ABS工业外壳 | ||
| 尺寸 | 115mm (L)* 110mm (W) * 59mm (H) | ||
| 安装方式 | 标准DIN导轨安装或四角定位孔安装 | ||
| 脉冲计数 | 所有输入口均支持0~200HZ内低速脉冲计数 | ||
| 主动上报 | 支持输入信号触发上报或定时自动上报 | ||
| 输出自动闪断 | 所有输出口均支持打开后自动关断功能，延时时间可设置 | ||
| 通信失连保护 | 可以设置当模块和外接通信失连后输入输出口的复位模式 | ||
-
讯鹏IO控制器SP-D8-12-24-A下载
