汽车零部件与整车装配车间，作业指导书（SOP）是品质与效率的"生命线"。讯鹏ESOP-3D电子作业指导书系统以安卓一体机、移动加固终端为载体，配合OKMES数字化魔方中的安灯呼叫、ESD防静电、设备点检等子模块，为汽车制造客户提供了一套"无纸化、可视化、可追溯"的现场数字化升级方案。

一、汽车制造车间的SOP管理痛点

随着汽车产品多品种、小批量趋势日益加剧，传统纸质SOP模式已越来越难以匹配现场节奏，主要痛点集中在以下几个方面：

1、效率低： 每份SOP涉及打印、装订、逐部门分发、签收、回收等工序，流程繁琐，更新一次平均耗时6小时。

2、成本高： 以100人规模的汽车零部件工厂为例，每年仅打印、纸张、墨粉及人力成本就在万元以上，若再加上员工查找文件所浪费的时间，隐性成本可达十万元级。

3、风险大： SOP版本混淆、错误发放、过期未替换等现象时有发生，直接影响整车装配的合规性与客户稽核结果。

4、难追溯： 纸质文档无法记录查看人与查看时间，难以满足IATF 16949等汽车行业质量体系对过程留痕的要求。

讯鹏ESOP系统正是为解决上述痛点而设计。自2007年起持续迭代，该系统已在汽车电子、3C家电、医疗设备、仪器仪表、新能源、光电等多个制造领域实现规模化应用。

二、讯鹏ESOP-3D系统方案概述

讯鹏ESOP（Electronic Standard Operating Procedure）系统是专为生产现场工艺卡电子化管理而设计的软硬一体方案，核心理念为"无纸化作业＋多格式兼容＋多系统集成"，可播放2D/3D、图片、Word、Excel、PDF、PPT、视频动画等多种文件格式，全面替代纸质作业指导书。

1、系统四大组成

（1）数据采集部分： 采集工位按钮动作、PLC信号、行程开关、光电开关、扫描枪等IO与通讯信号。

（2）系统控制部分： 由上位机软硬件组成，含现场交换机、服务器及控制软件，实时监控各工位状态。

（3）系统输出部分： 通过LCD液晶看板、工位警灯（蜂鸣器、背景音乐）、移动端等多通道呈现信息。

（4）现场网络部分： 支持工业TCP/IP、WIFI、USB、RS232/485、RF433、LORA等多种通讯方式，部署灵活。

2、软件八大模块

ESOP软件包含权限管理、消息通知、待办事项、抗疲劳模式、2D/3D模式、文件管理、发布模板、在线管理、辅助工具、通告管理、下发记录、自定义审核等核心功能，覆盖作业指导书从制作、审核、下发到现场播放的完整链路。

3、硬件产品线

讯鹏ESOP系统的硬件产品线覆盖"工位终端＋移动终端＋中控管理"全场景，包含以下四大产品线：

（1）ESOP安卓主机： 采用紧凑机身设计（115×115×25mm），搭载Android系统与2GB+16GB存储组合，体积小巧、便于灵活部署，主要配合外接显示器使用，适合在空间受限或显示器已就位的工位快速落地。

（2）ESOP安卓一体机： 覆盖14寸、15.6寸、18.5寸、21.5寸、23.6寸五种主流尺寸，全系1920×1080全高清分辨率，CPU涵盖A133 / RK3566 / RK3288 / RK3568 / RK3588多档可选，内存2GB8GB、存储16GB128GB灵活配置，是工位壁挂主终端的主力产品。

（3）ESOP-3D移动加固终端： 包含SP-Q185M（Android）与SP-ST10（Windows）两款机型，提供8寸与10寸两种规格，整机IP65防尘防水，专为现场移动作业、3D作业演示与跨工位巡检场景设计。

（4）服务器与现场配件： 配套提供机架式中控服务器，以及壁挂式伸缩支架、线槽、线管等安装辅材，统一负责整厂中控管理与现场安装交付，确保整套系统从机房到工位"一站式"落地。

三、讯鹏科技：汽车工厂实景部署案例

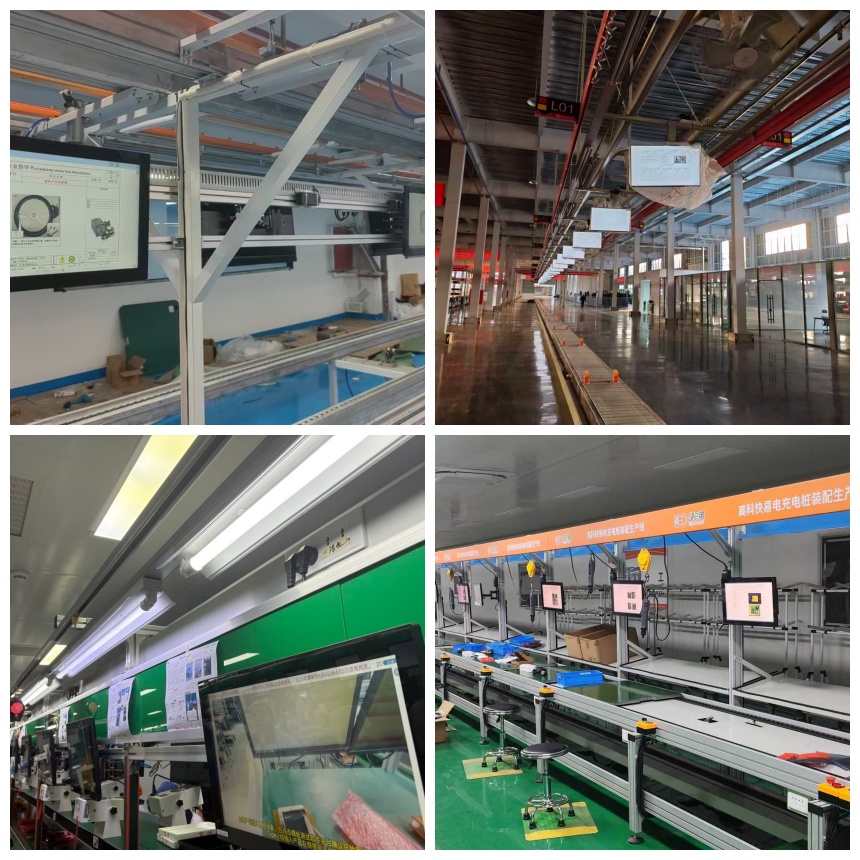

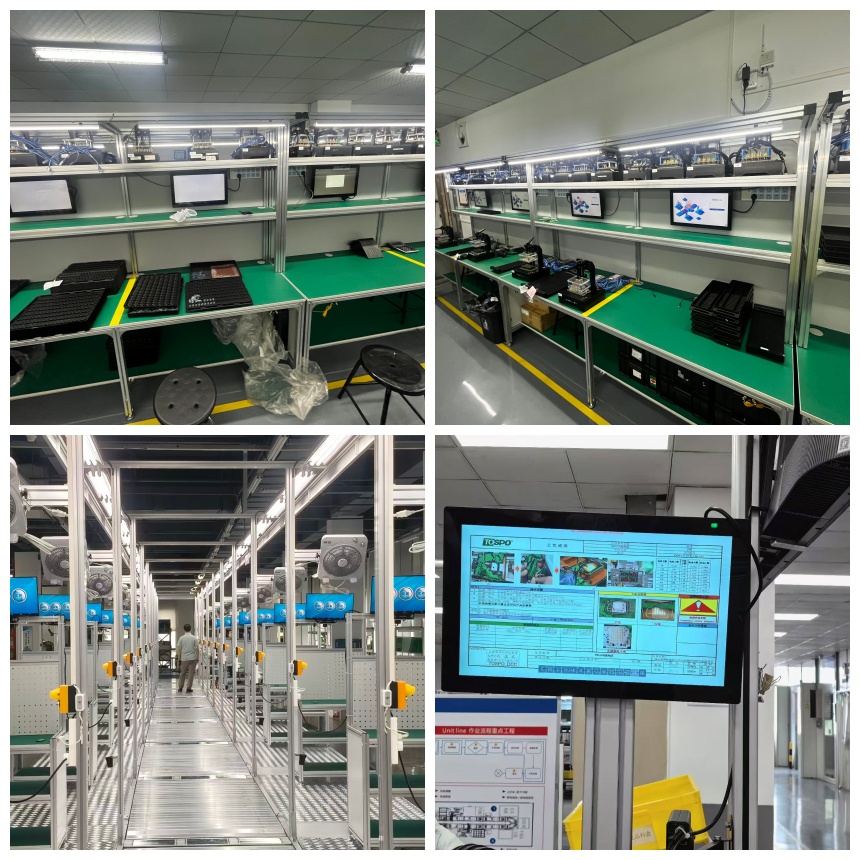

讯鹏ESOP系统已规模化应用于汽车零部件制造车间。以下为华南某汽车零部件智能工厂的真实部署现场——ESOP一体机与OKMES数字化魔方深度联动，覆盖总装、包装、装配等多个关键工位。

1、工业一体机作为工位信息中枢

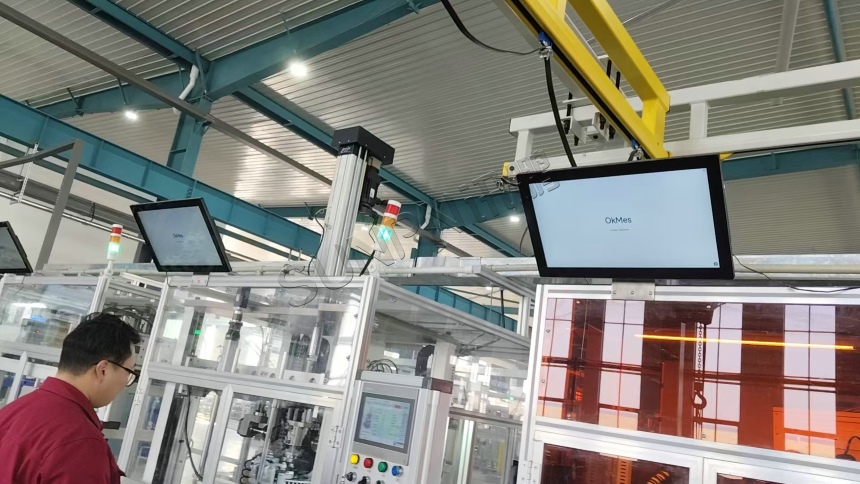

在各关键工位上方部署讯鹏安卓一体机，作为ESOP系统的核心展示终端。作业员可在一屏之内查看作业指导书（SOP）、工艺参数及当前工序状态，并支持一键呼叫与签到反馈。

2、包装与作业指导工位

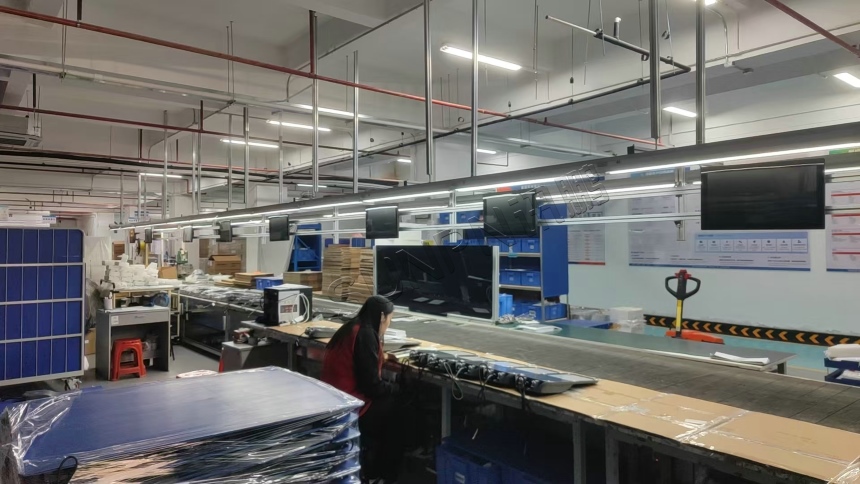

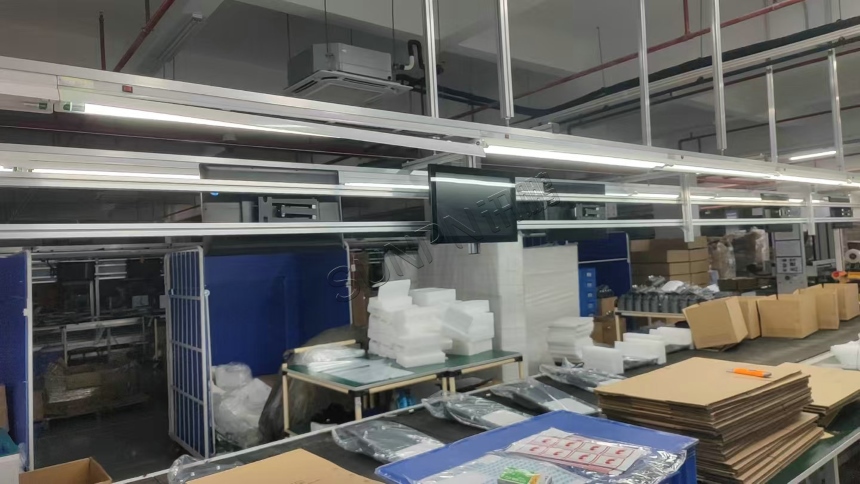

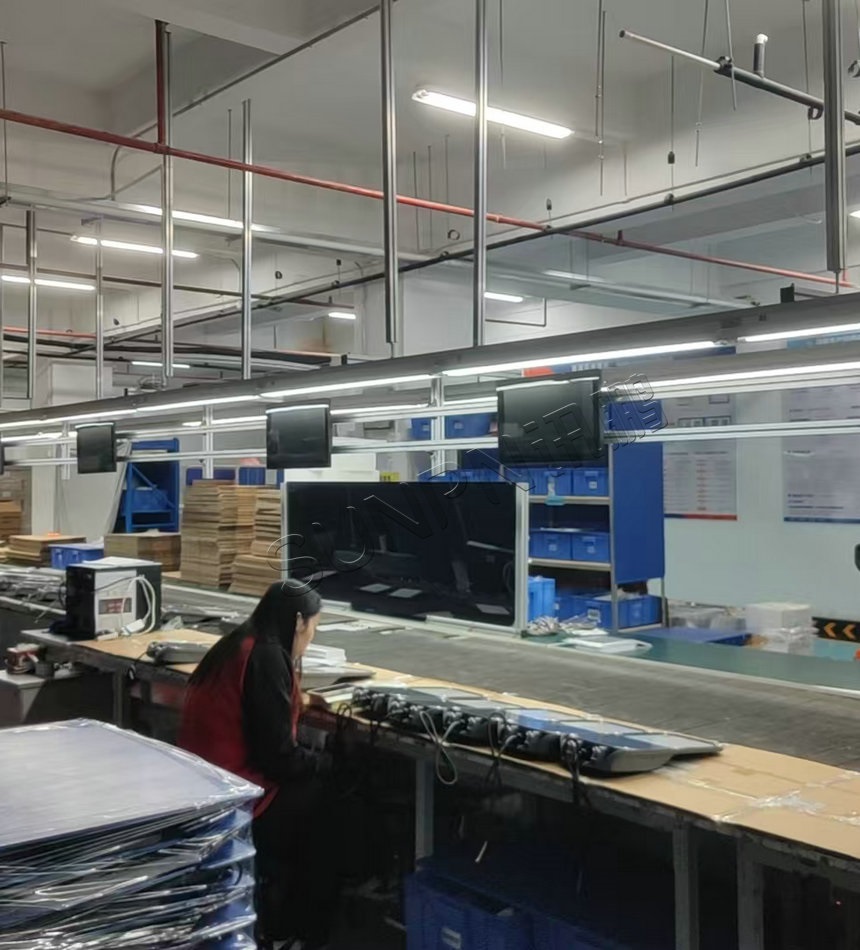

在包装区与多品种切换工位，ESOP一体机承担SOP显示、品质记录与一键呼叫三重职责，作业员无需离开工位即可完成作业指导查阅与呼叫支援。

3、总装与装配工位

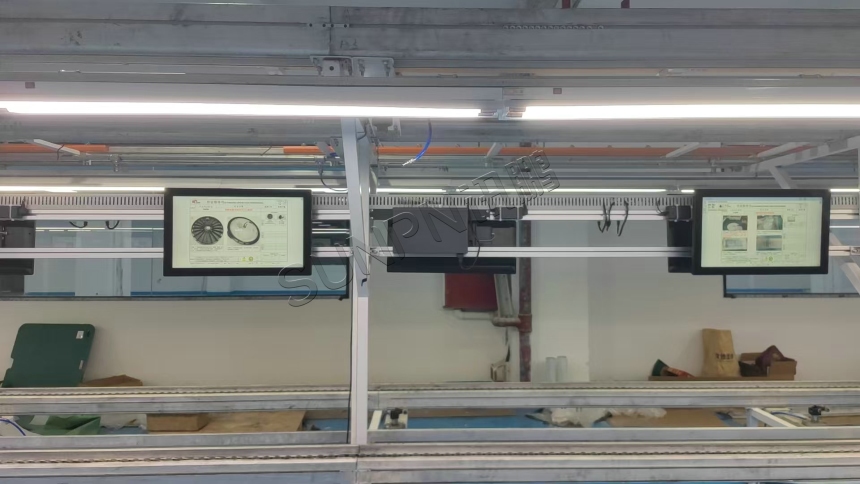

总装与装配工位是异常发生最频繁的场景。ESOP一体机配合Andon灯塔与呼叫按钮，作业员可在数秒内触发异常上报，值班长通过看板快速定位工位并予以响应。装配工位作业员触发呼叫后，灯塔即刻点亮，看板同步弹窗，充分展现了作业员在工位上通过ESOP一体机完成呼叫与品质确认的实景。

4、自动化产线＋安灯＋ESOP三位一体

在自动化包装与码垛工位，ESOP一体机、Andon三色灯塔与OKMES看板三方联动，整线高度自动化与异常快速响应并存，兼顾效率与柔性。

5、工位异常状态可视化

Andon灯塔采用三色警示（红/黄/绿）直观显示工位状态：绿灯表示正常、黄灯表示请求支援、红灯表示紧急异常。整套灯塔与ESOP一体机、呼叫按钮联动，异常发生1秒内即可点亮全工位告警。

四、ESOP＋OKMES数字化魔方：从单点替换到整厂升级

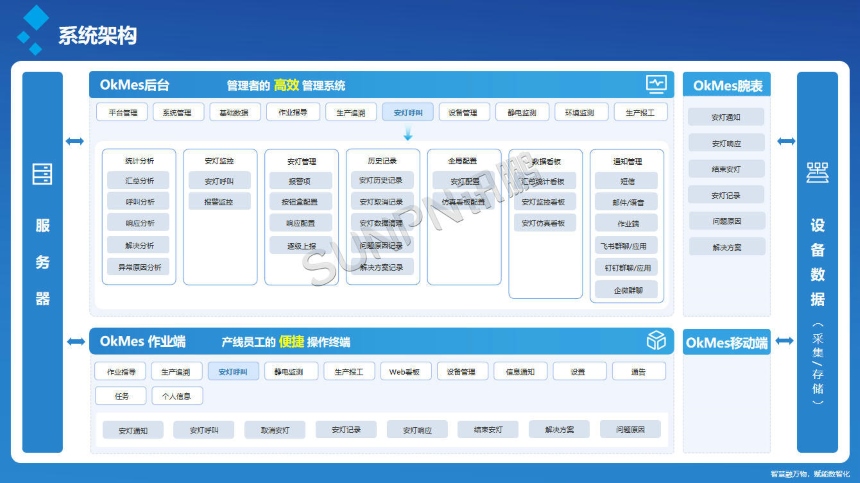

ESOP系统并非孤立的"电子看板"，而是讯鹏OKMES数字化魔方的核心子模块。通过与六大子系统的深度联动，可形成覆盖"作业—异常—质量—设备—防静电"的整厂数字化闭环：

（1）安灯呼叫层面： ESOP终端支持触摸或按钮盒触发，毫秒级响应产线异常，并与三色灯塔、车间看板联动，将事件自动同步至MES形成工单。

（2）生产报工层面： 可实时展示订单进度、节拍时间、直通率与良率，让业务人员与现场管理者同步掌握生产情况。

（3）设备点检层面： 支持电子化点检表、强制执行流程与早期预警机制，帮助客户规范现场设备管理。

（4）ESD防静电层面： 对防静电设备、人员、台垫、离子风机进行实时监控与声光告警，从源头降低电子元器件的静电损伤风险。

（5）生产追溯层面： 过程数据可回放、可审计，满足IATF 16949等汽车行业质量体系对过程留痕的严格要求。

（6）开发对接层面： 提供标准API与开发文档，可与客户既有的MES、ERP等系统进行二次集成，真正融入企业已有的数字化体系。

五、量化收益：纸面SOP与电子ESOP的差距

对汽车制造客户而言，讯鹏ESOP的核心价值在于"一次投入，长期高效"——在帮助客户实现"无纸化车间"的同时，同步带来品质合规、换线提速、培训降本、数据可追溯等多重收益。

以100人规模的制造工厂、每年SOP更新50次为例，传统纸质流程的显性耗时集中在三个环节：文件打印装订每次2小时（约100小时/年）、逐部门分发签收每次3小时（约150小时/年）、旧版回收销毁每次1小时（约50小时/年），合计约300小时/年，按40元/小时折算人力成本约12,000元/年。引入讯鹏ESOP系统后，这三个环节均可压缩至秒级乃至无需操作，耗时基本归零，相当于每年直接节省12,000元以上的显性成本，更值得关注的是纸质模式下的隐性损耗。

讯鹏ESOP-3D电子作业指导书系统以"无纸化、可视化、可追溯"为核心理念，通过安卓一体机、移动加固终端与OKMES数字化魔方的深度联动，直击汽车制造车间SOP管理效率低、成本高、风险大、难追溯四大痛点。经实测，100人规模工厂每年可节省显性成本万元以上、隐性损耗逾19万元，一次投入，长期高效，助力车企实现品质合规与整厂数字化升级。
