E-SOP工位终端_无纸化指导书系统

E-SOP电子作业指导书系统硬件

“SOP+”系统工位显示终端可用于展示电子作业指导书与工位数据采集。其硬件方案有“主机加显示器”或“工业一体机”两类，可选安卓与win系统。选购正确的终端硬件至关重要。安卓或Win主机连接液晶显示器组成工位终端，主机小巧轻便，提供USB、LAN、TF卡槽、音频和高清多媒体接口，累计销量超5万台，稳定可靠，性价比更突出。工位一体机支持触屏控制，人机交互更便捷。一体化设计与触摸功能是SOP系统功能扩展、二次开发、硬件部署的最优选择。五种尺寸可选，适应多种工位场景和成本控制。

ESOP系统+电子作业指导书解决方案

生产型工厂是否还在面临人员培训耗时久、换线效率低、质量风险不可控等问题？

讯鹏SOP+系统专为生产而开发，助力工厂打造数字化管理。软件平台融合生产追溯、SOP无纸化、生产看板、安灯呼叫、ESD防静电监控、设备管理系统等，让用户拓展无忧。后台支持远程运维，作业端在线监测、播放内容、设备程序及硬件版本了如指掌，应用更新直接单点或批量更新。结合应用场景灵活选择SOP发放模式，文件支持系统导入或对接MES、PLM软件自动获取，文件类型图片、word、Excel、PPT、PDF 、MP4视频。作业端设备支持硬件加速，保障运行流畅，软件满足文件搜索、视频窗口、文件放大缩小、横竖屏功能。

为满足集团化应用，实现SaaS化多分厂架构，自定义审核流程、印章、多语言切换等功能。

随着工业革命的兴起，生产规模不断扩大，产品日益复杂，分工日益明细，品质成本急剧增高，各工序的管理日益困难。传统行业在智能化进程上速度并不一致，传统工艺卡片的特点是信息扁平和静态，执行效率很低。现场工人除了工艺文件外，还需要仔细翻阅大量的关联图纸、标准。且工艺卡片上的描述往往很简单，需要结合自身经验消化理解。因此，必须以作业指导书形式统一各工序的操作步骤及方法。而ESOP无纸化电子作业指导书系统应运而生。

ESOP系统介绍

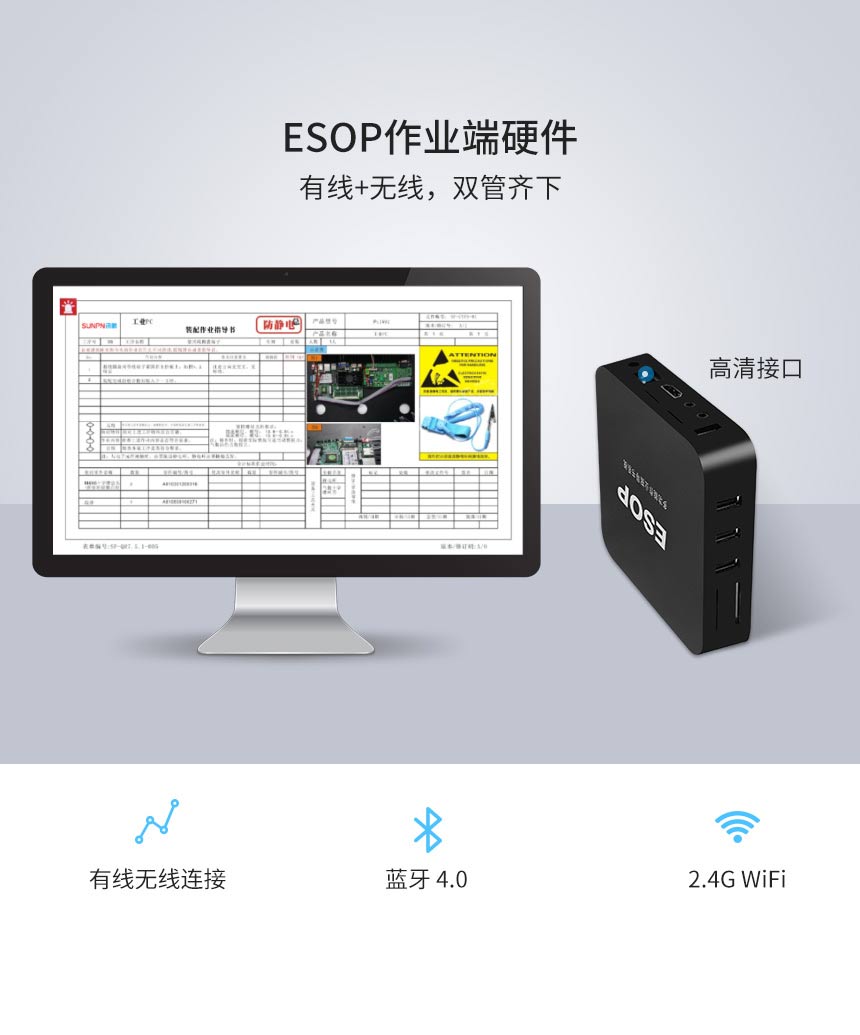

讯鹏ESOP系统专门为生产现场管理开发的一套系统，由服务器、客户端和工位显示终端组成，ESOP工位终端的主要功能是显示电子作业指导书与反馈工位生产信息，有安卓主机加显示器、Win主机加显示器和安卓一体机3种硬件方案选择。

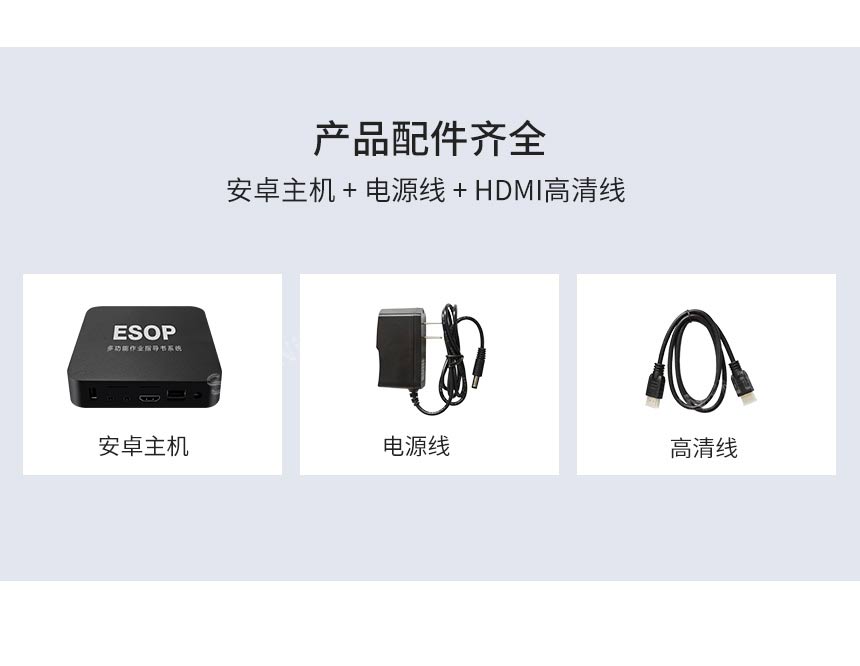

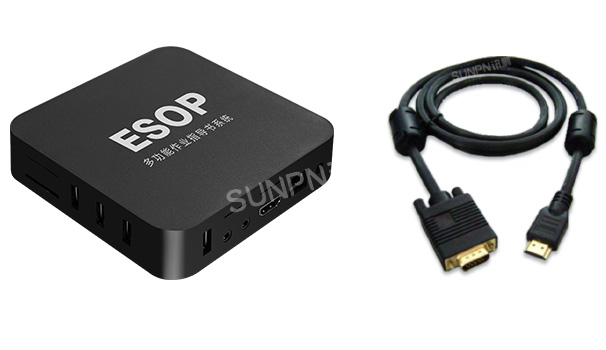

安卓主机与Win主机相当于一台电脑主机，与显示屏组成一个完整工位显示终端，产品小巧轻便，安装简单，稳定可靠，接口齐全，提供USB、LAN、TF卡槽、音频和高清多媒体等接口。是随着作业的顺序，对符合每个生产线的生产数量的每个人的作业内容及安全、品质的要点进行明示。而且不仅支持无纸化电子作业指导书的管理与发放，还是一个集成了安灯和生产看板的多功能系统。

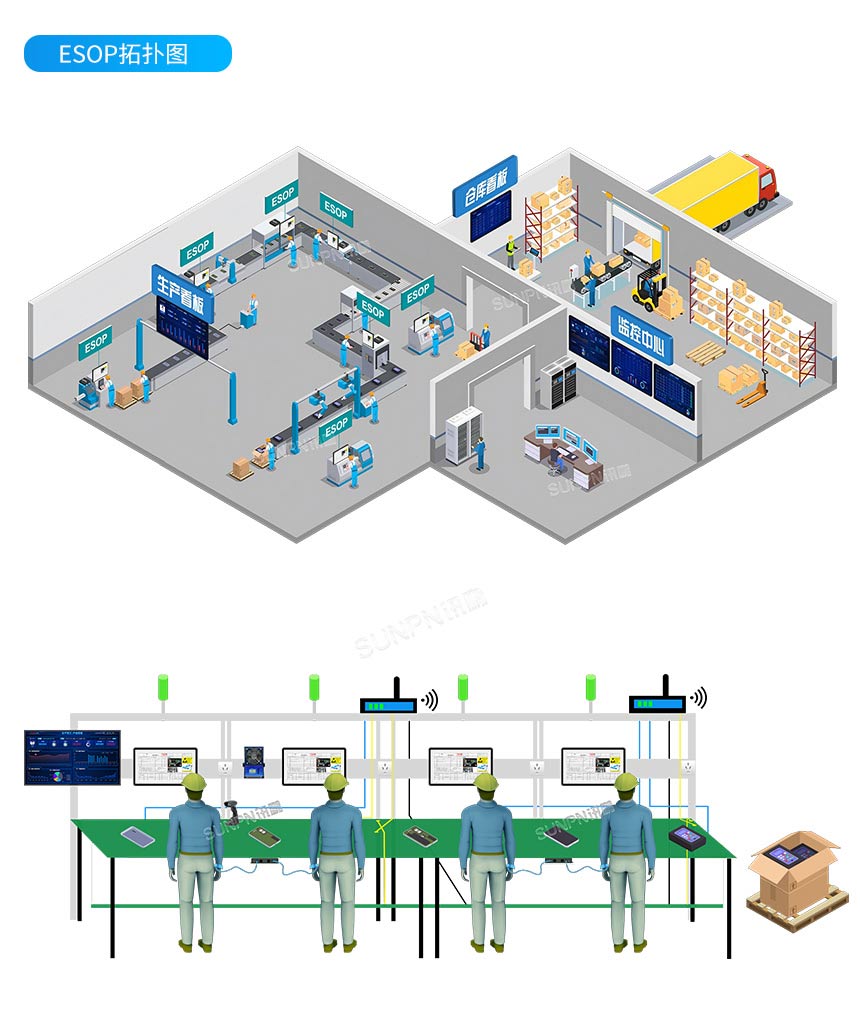

一、ESOP系统架构

二、ESOP工位终端的特点：

1、适应不同工厂多变的工艺要求。

2、前端主动推送显示SOP，以符合实际现场作业需求。

3、系统可快速部署、操作简便易上手。

4、系统维护简易、无需额外的耗材成本。

5、系统可扩展性好，可无缝集成MES等第三方系统。

6、信息、公告、紧急通知等实时发布，—步到位。

三、ESOP系统控制器相关介绍

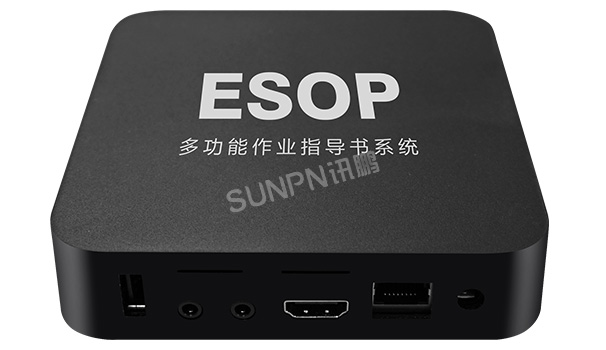

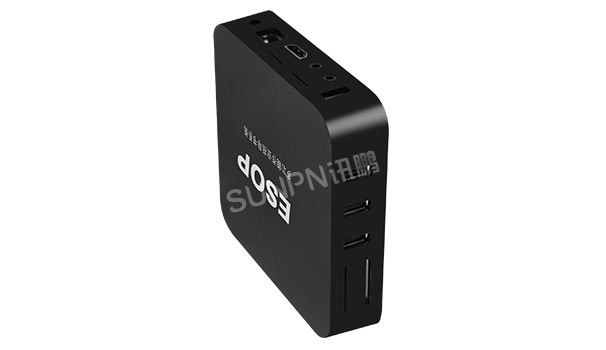

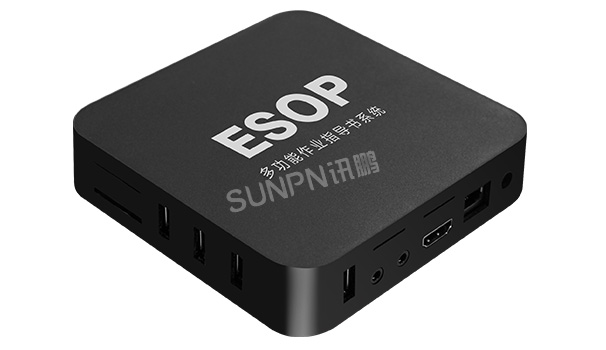

ESOP系统控制器

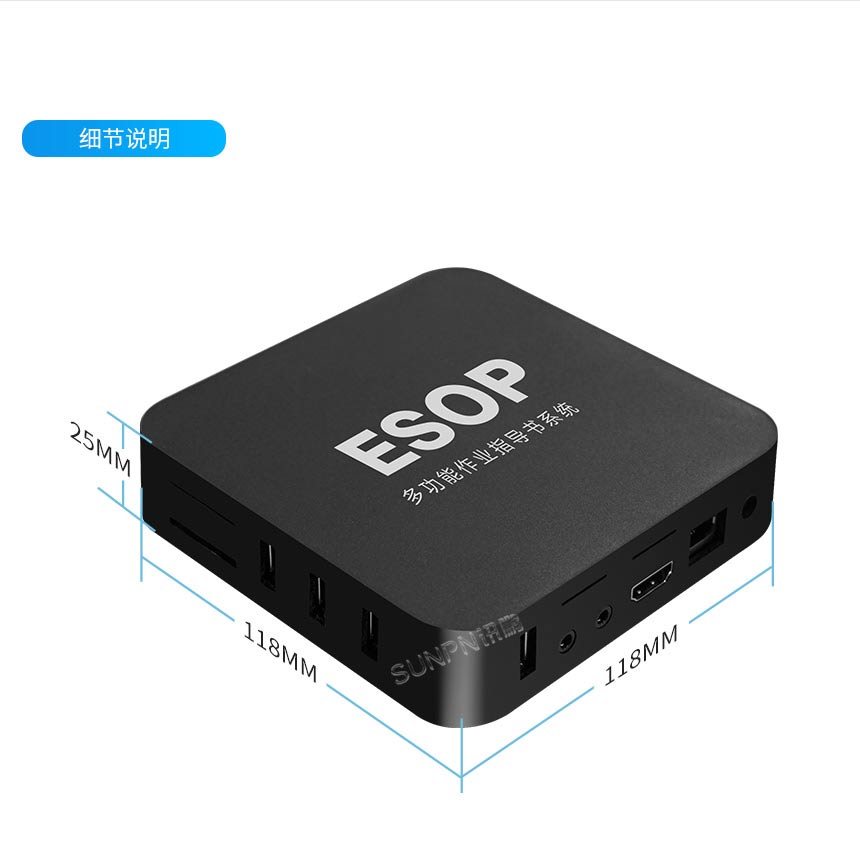

ESOP控制器配置

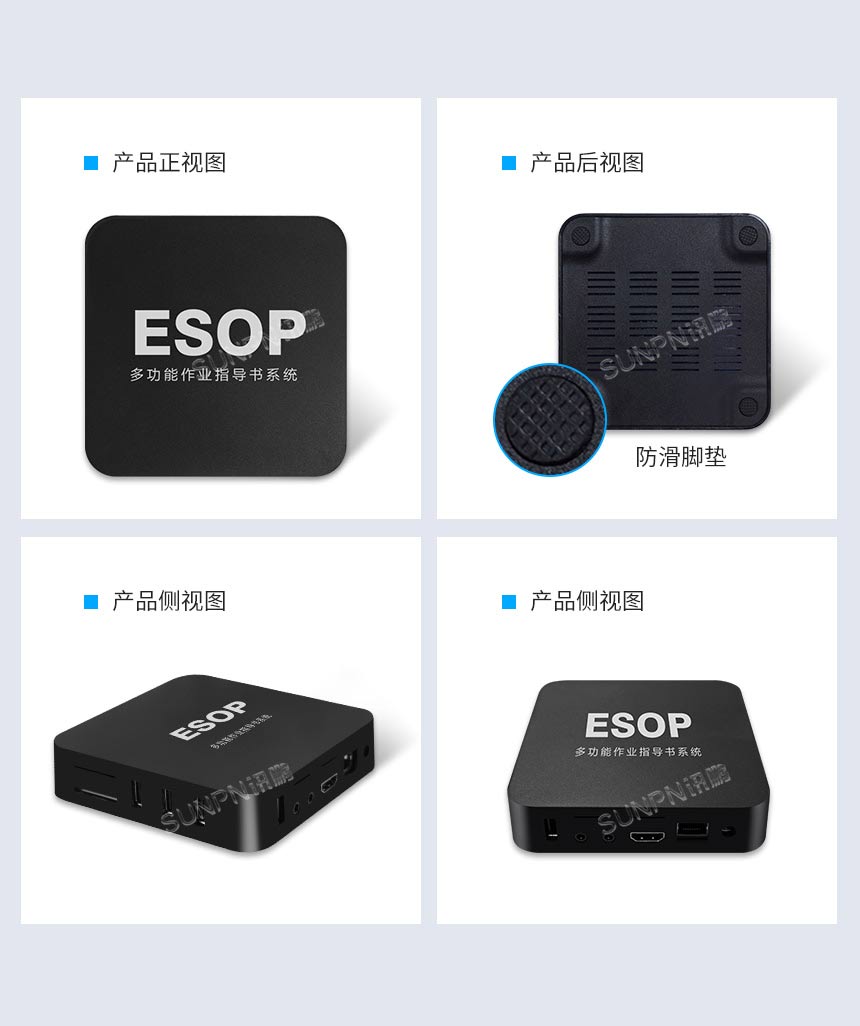

ESOP控制器多角度视图

ESOP系统参数

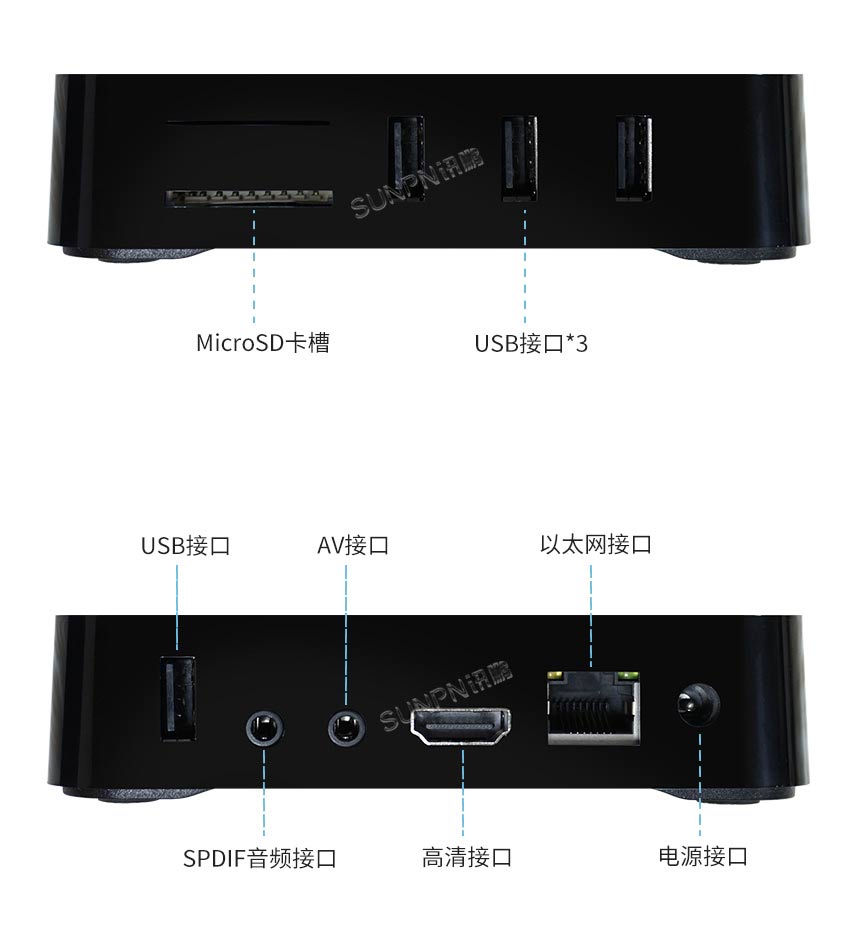

ESOP系统控制器接口说明

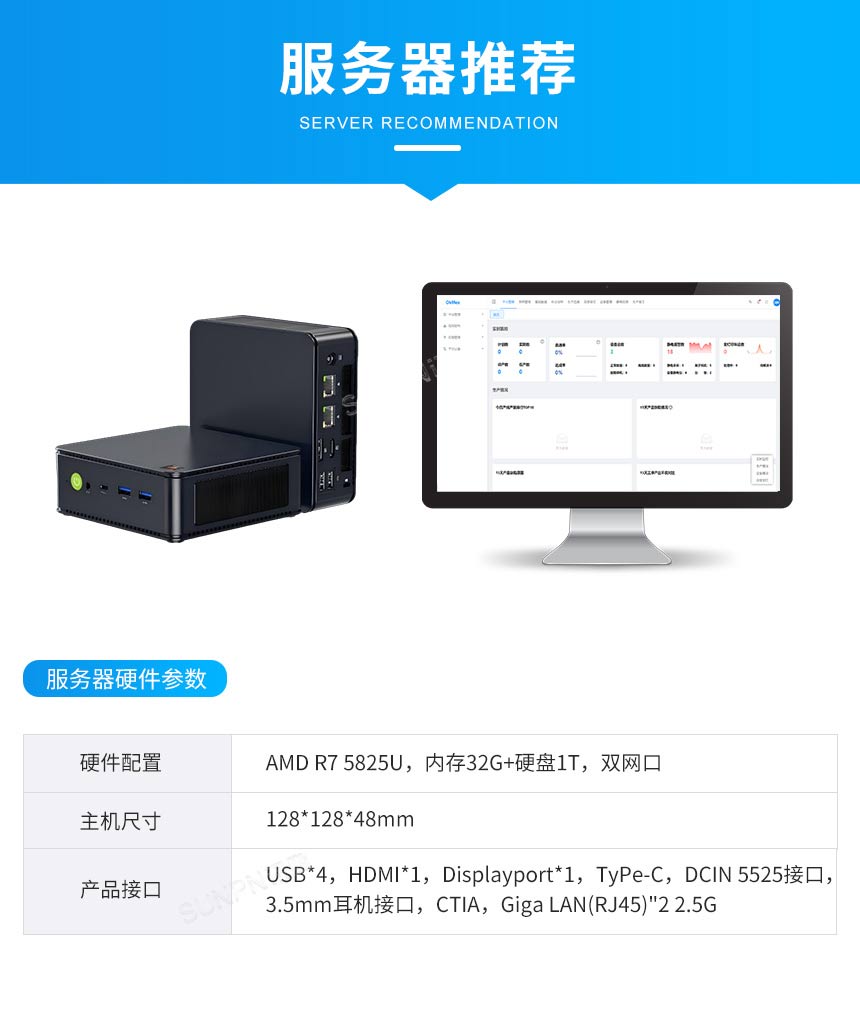

ESOP系统服务器

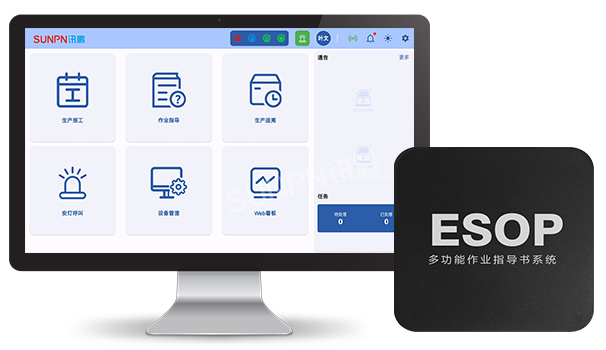

四、讯鹏ESOP系统软件介绍

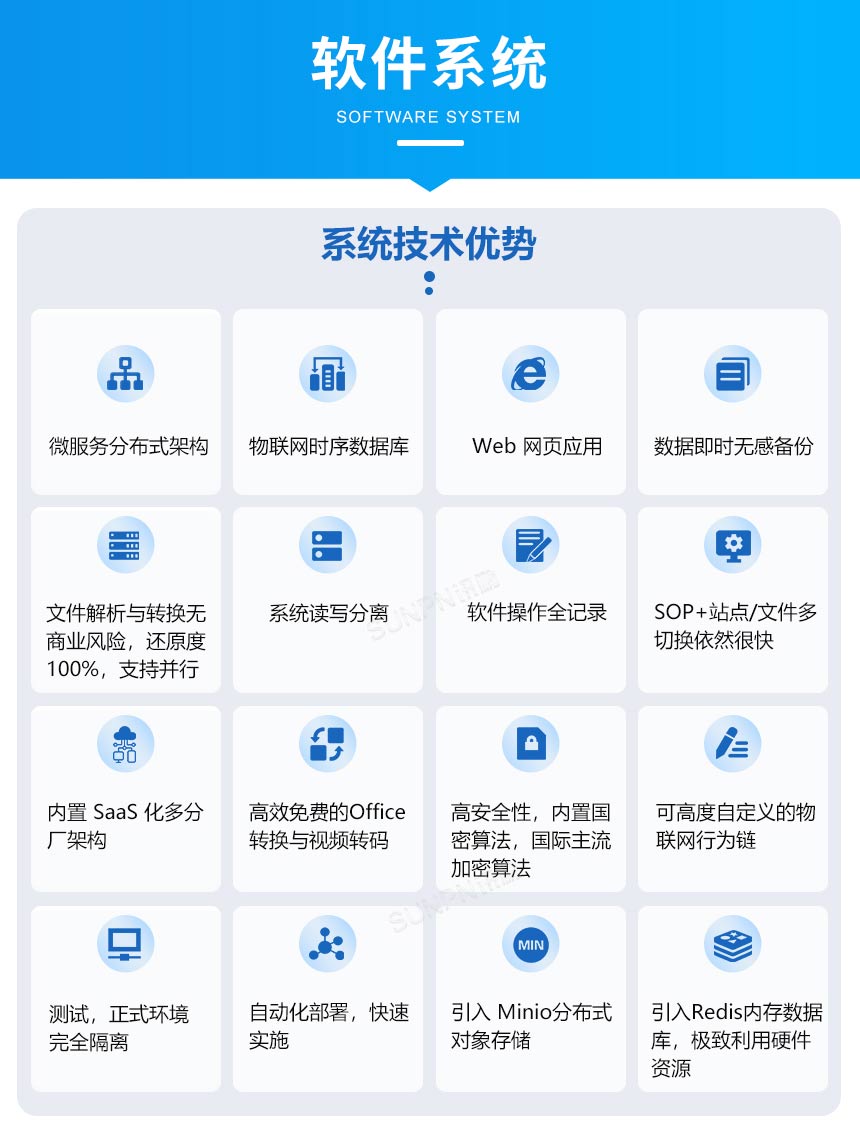

ESOP系统软件优势

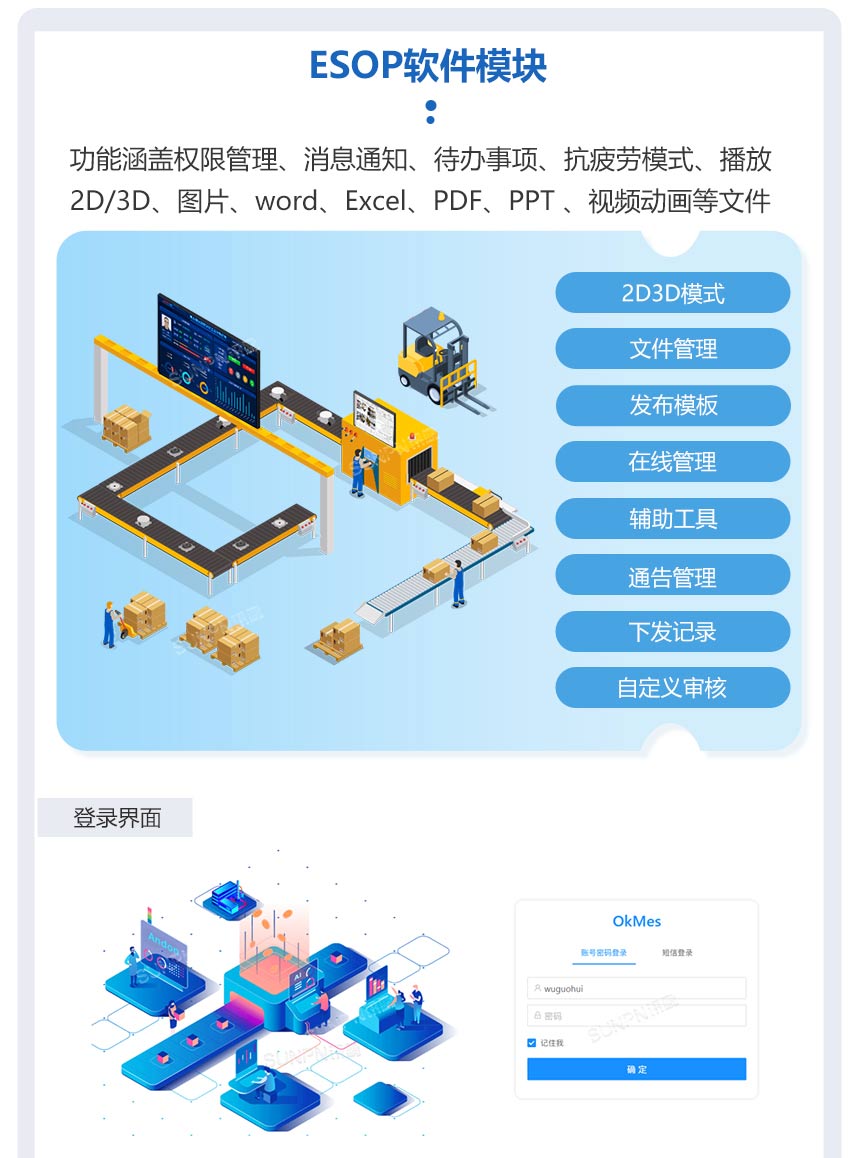

ESOP软件模块

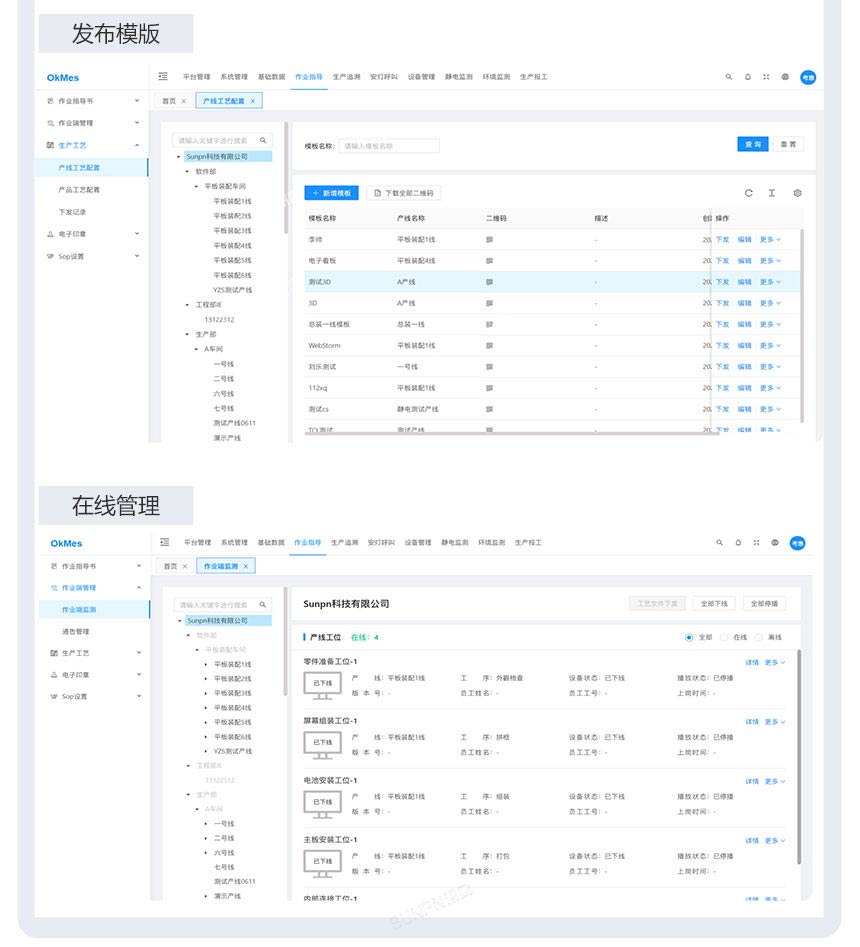

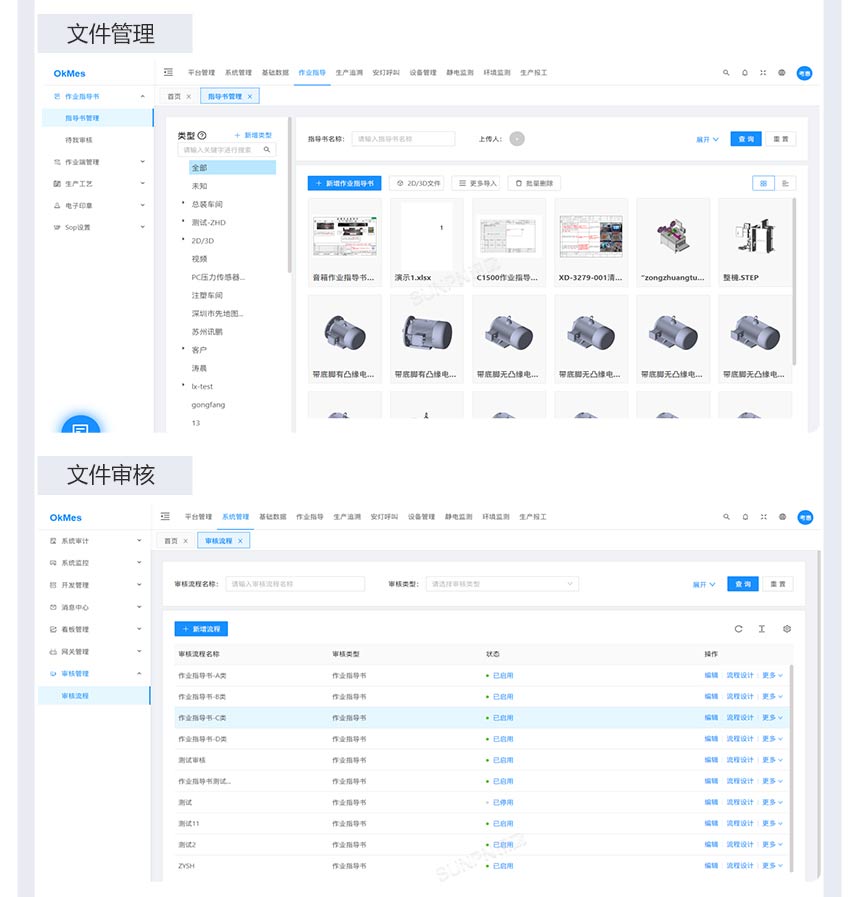

ESOP系统软件管理

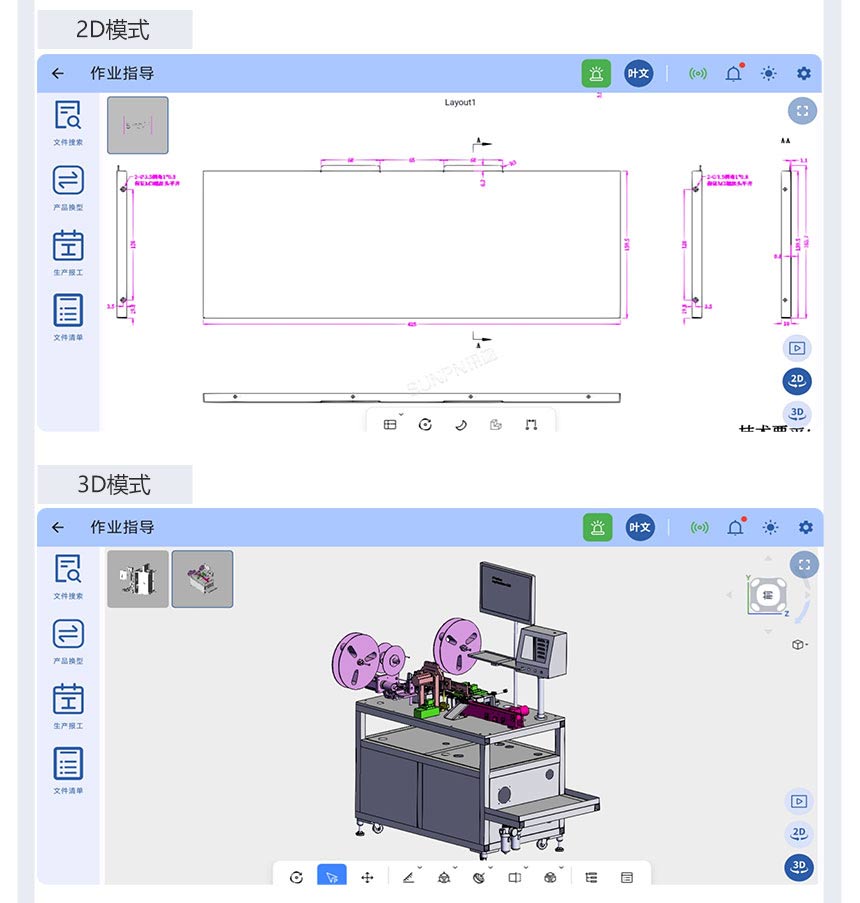

ESOP系统2D3D模式

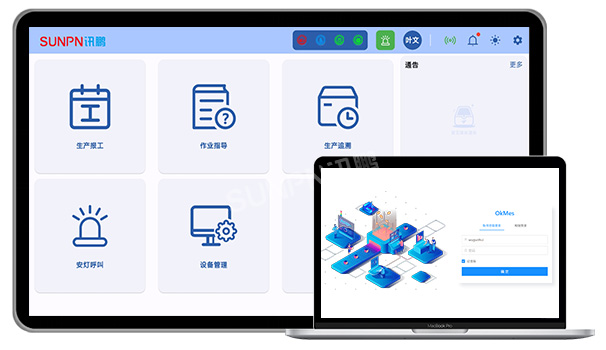

ESOP系统软件介绍

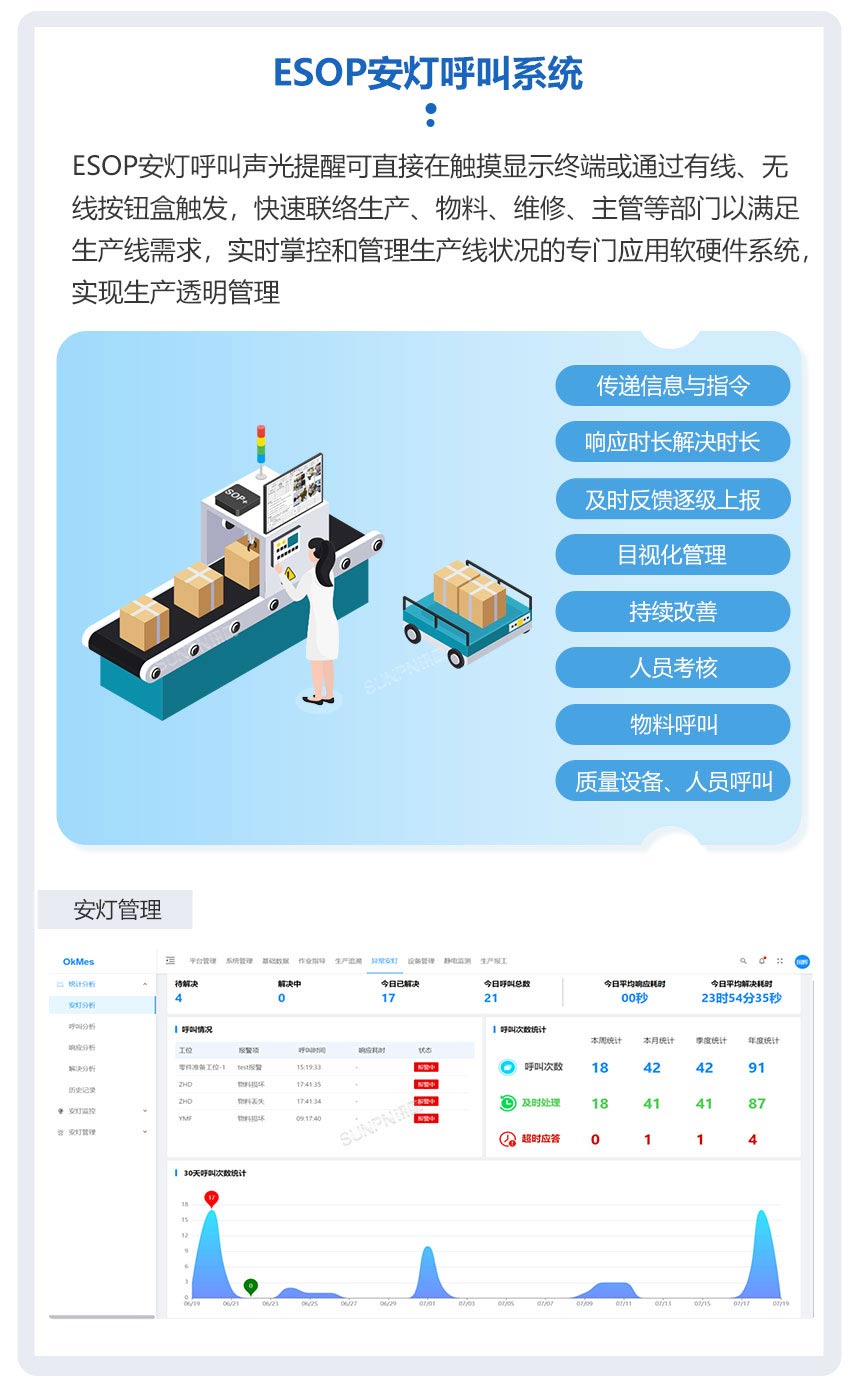

ESOP系统支持集成安灯呼叫系统

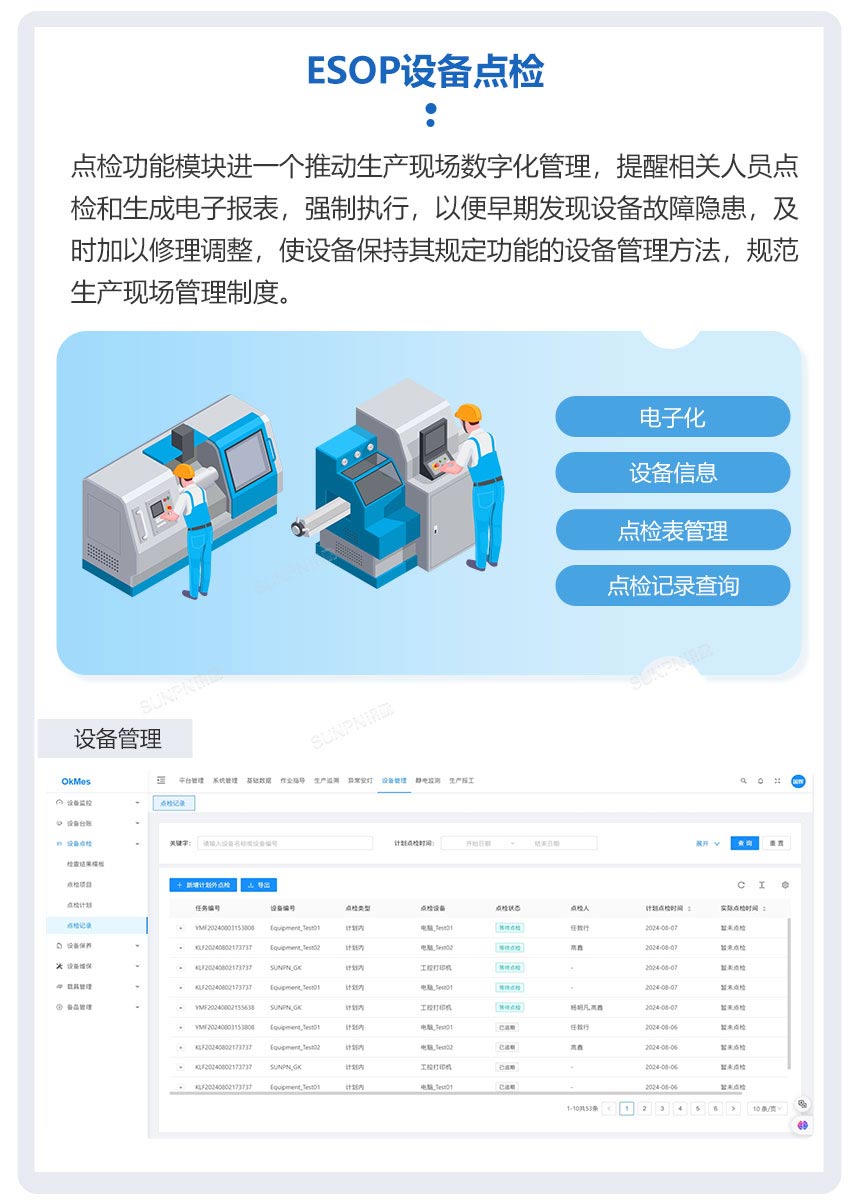

ESOP系统集成设备点检功能

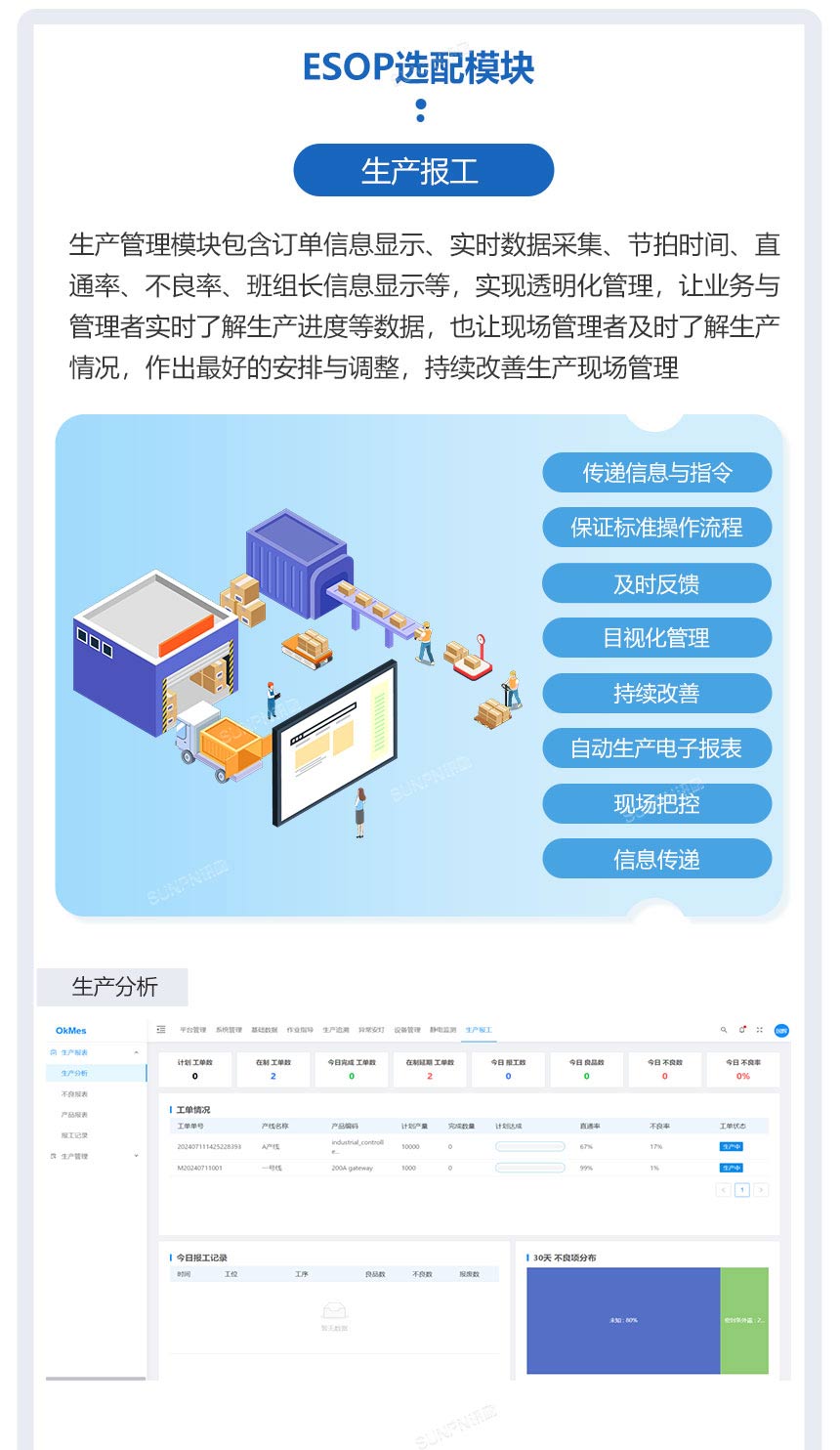

ESOP系统集成生产报工模块

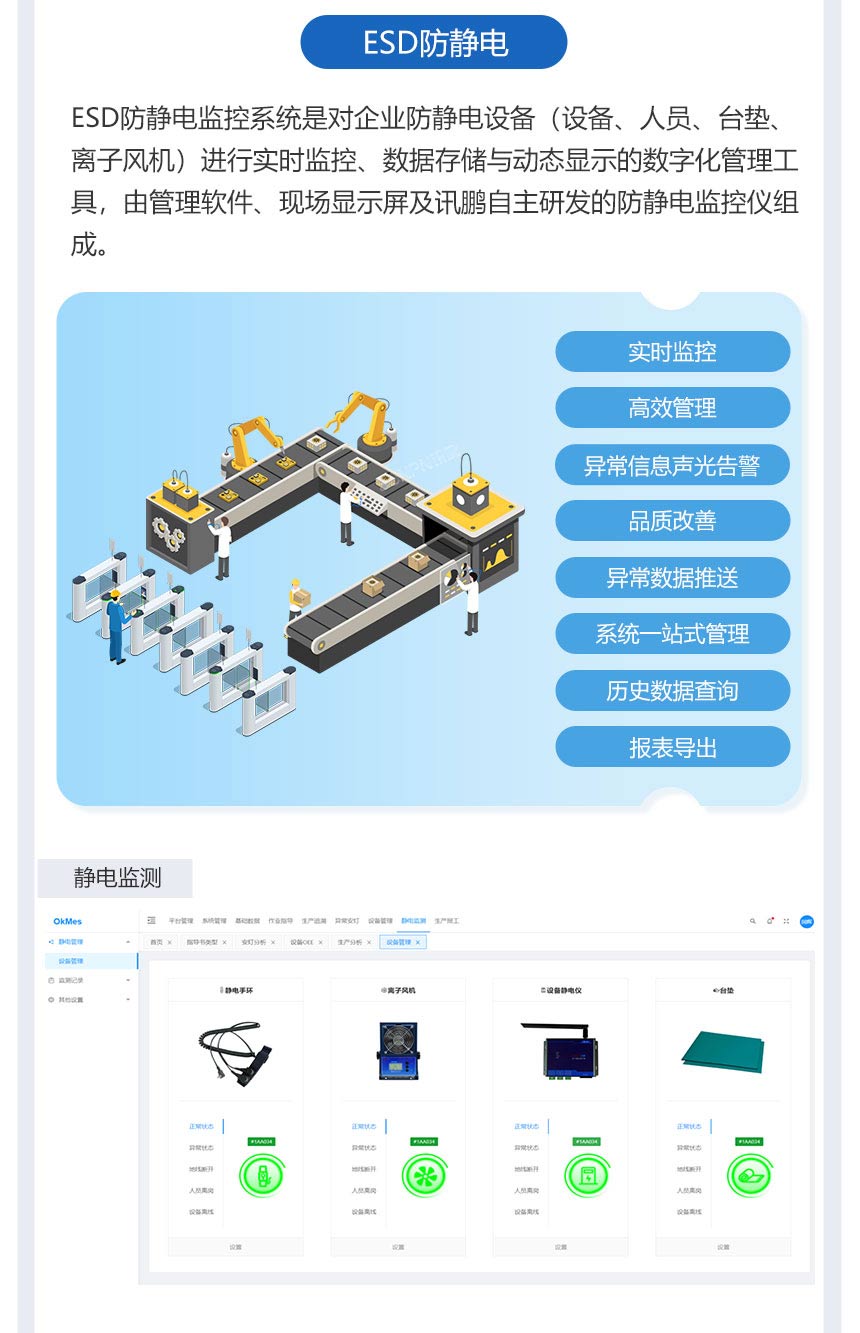

ESOP系统集成ESD防静电模块

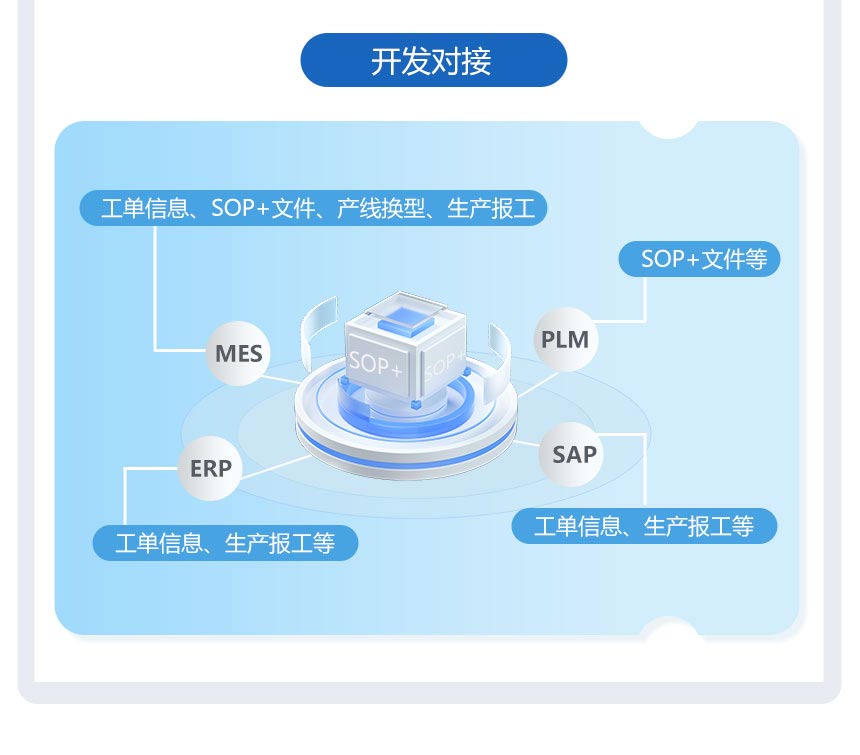

ESOP系统支持对接开发

五、讯鹏ESOP系统应用领域

六、讯鹏ESOP系统实拍案例

ESOP系统案例实拍

作者：XF

主机硬件参数

操作系统	Android 7.1
芯片	RK3328 Quad-Core 64bit Cortex-A53
GPUZ图形处理器	Mail-450 4核600MHz
运行内存	2GB DDR3(4G 可选)
机身存储	16GB(32G/64G可选)
电源	DC 5V/2A
电源指示灯(LED)	通电 :蓝色待机 :红色

主机软件参数

支持解码器格式	4KVP9 视频解码，H.265/H.264 视频解码1080P 视频解码(VC-1.MPEG-1/2/4.VP6/8)
支持媒体格式	Avi/Ts/Vob/Mkv/Mov/lSO/wmv/asf/flv/dat/mpg'mpeg
支持音频格式	MP3/WMA/AAC/WAV/OGG/DDP/HD/FLAC/APE
USB 接口	1个USB 3.0和3个USB 2.0
读卡器	SD cards
硬盘文件系统	FAT16/FAT32/NTFS
支持字幕	SRT/SMI/SUB/SSA/IDX+USB
最高支持分辨率	4K (4096x2160 pixel )
支持语言	英语/法语/德语/西班牙语/意大利语/等多种语言
LAN(局域网)	以太网:10/100 standard RJ-45
无线网络	WiFi 2.4G
鼠标/键盘	通过USB支持鼠标和键盘;通过2.4 GHZUSB转换器支持2.4 GHz无线鼠标和键盘
HDMI	HDMI 2.0a for 4k@60Hz
AV	支持
SPDIF/IEC958	Coaxial
