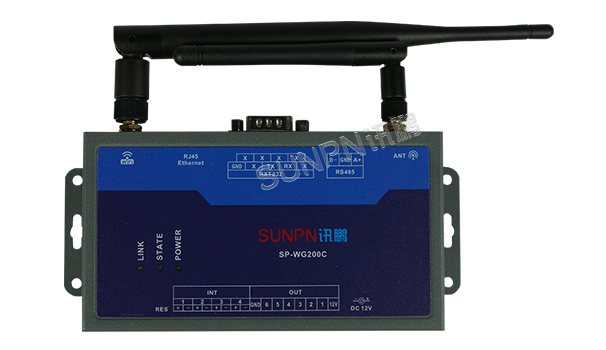

WG200C工业网关

为采集产能、设备状态运行参数等现场数据，打通各硬件之间通讯壁垒，需要具备多种技术能力。解决数据采集端口、信号输出控制、数据传输组网等。这款网关具备4路光电隔离输入、6路OD门输出，可以采集设备的开关信号、电压信号、PLC信号，将数据上传到服务器或云平台。也可以控制设备的输出状态。完成设备之间数据交换。实现数据汇总采集、报警、控制。可通过以太网、WiFi、RF433灵活组网，实现应用软件开发。

随着现代通讯技术发展及工业自动化控制系统及设备的效率越来越高，企业对自动化和信息化程度也越来越重视，工业系统越来越多地从机械控制转向电子控制，工业物联网网关承担着快速帮助工业设备接入高速互联网，实现安全可靠的网络数据传输。

讯鹏嵌入式工业物联网网关

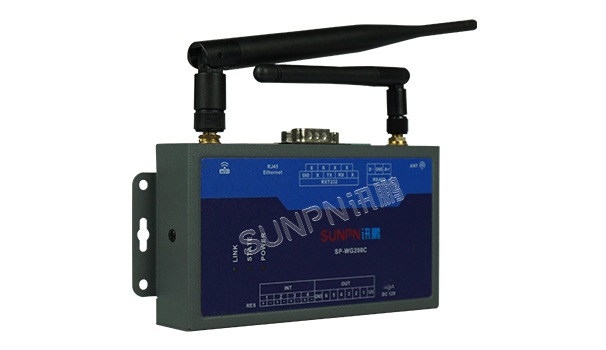

工业物联网网关也叫工业通讯网关，数据采集传输设备，工业智能网关，无线数据采集网关，通讯采集网关，PLC无线网关，工业通讯网关等。深圳市讯鹏科技有限公司自主研发的SP-WG200C工业通讯网关，采用业内工业级高性能嵌入式结构，通过该网关用户无需关心具体细节，只需简单设置即可实现以太网 / WIFI / RS232 / RS485 / RF433 / IO等设备之间数据交换。

视频右下方窗口，支持全屏播放

SP-WG200C工业通讯网关，使用配置软件配置好网关挂载子设备的相关参数后，网关自动和挂载设备通讯，并把挂载的设备数据封装成JSON格式数据，并以设定的周期时间或者数据发生变化自动上传至服务器。且网关内嵌协议自带输入输出功能，用户通过简单指令并可方便的采集设备的开关信号、计数信号以及输出信号对设备的控制，从而轻松实现物联网。

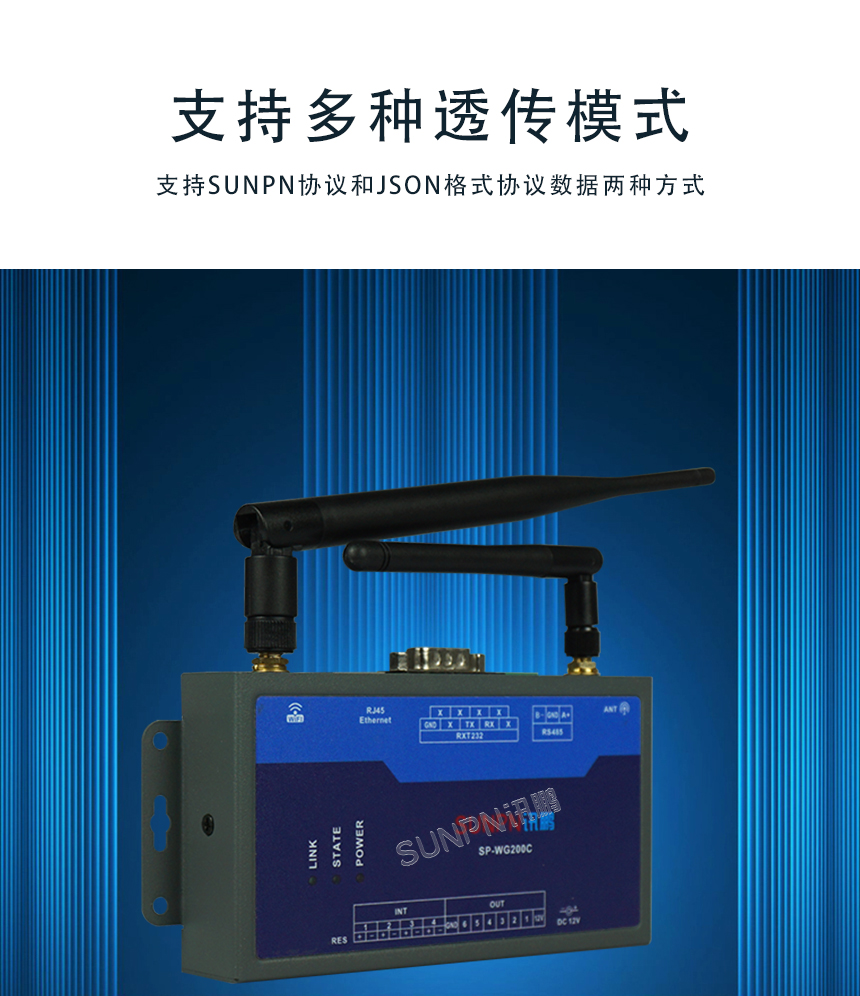

SP-WG200C网关通讯主要有透传+SUNPN协议和JSON格式协议数据两种方式，在SP-WG200C配置软件上层传输协议栏目可配置。透传+SUNPN是指TCP/UDP传输的数据如果符合SUNPN协议则网关直接解析并执行相应的功能，否则直接与RS232/RS485/RF433串口端口透传。JSON格式协议数据是指把所有的原始数据按照JSON规范封装后传输，JSON格式数据相比原始的16进制数据更具有可读性与操作性。

工业通讯网关-产品介绍

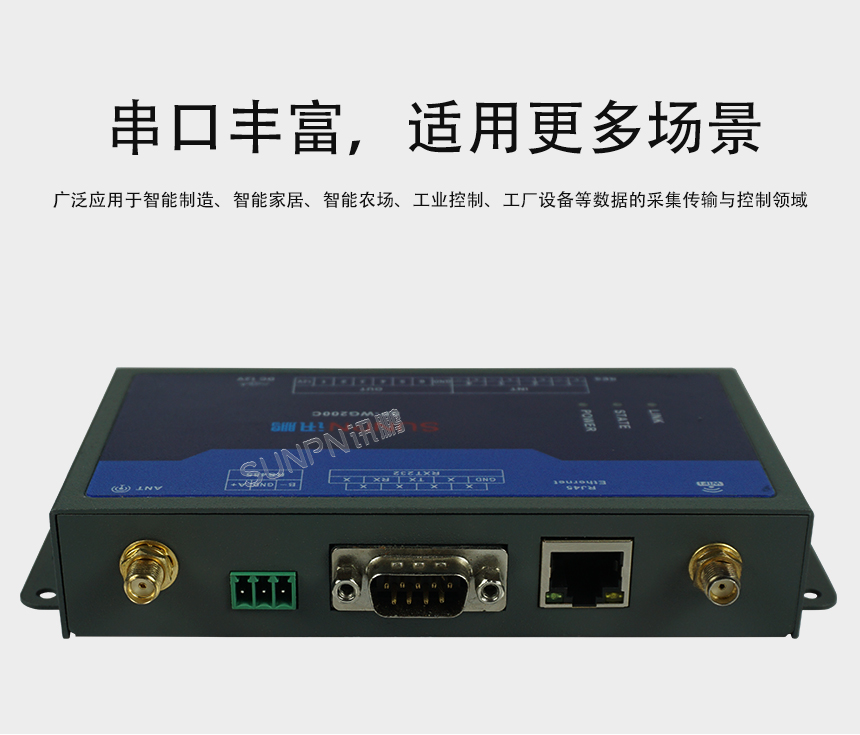

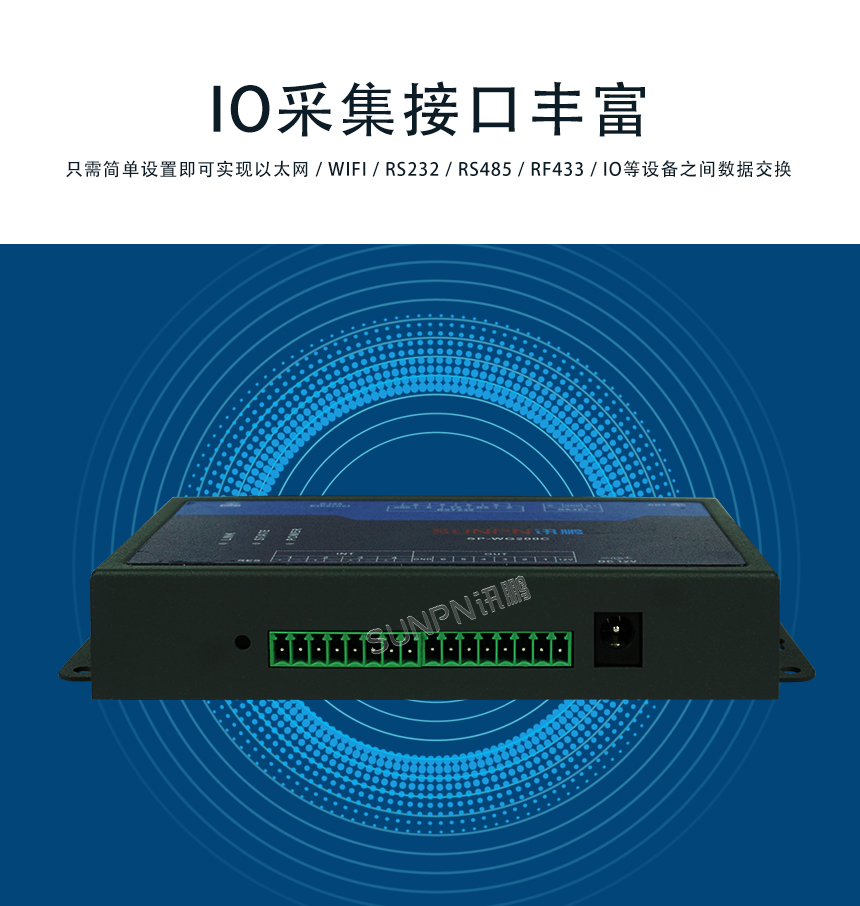

数据采集传输设备-IO采集接口丰富数据采集传输设备-串口丰富数据采集传输设备-支持多种透传模式数据采集传输设备-数据加密保护

工业现场往往存在不同的网络环境，不同软件、不同系统、不同工厂之间的网络通信语言也都不尽相同，通讯网关更适用于工业相关场景，比如智能制造、智能家居、智慧农场、工业控制、工厂设备等数据的采集传输与控制领域，做的专业一体化设计。

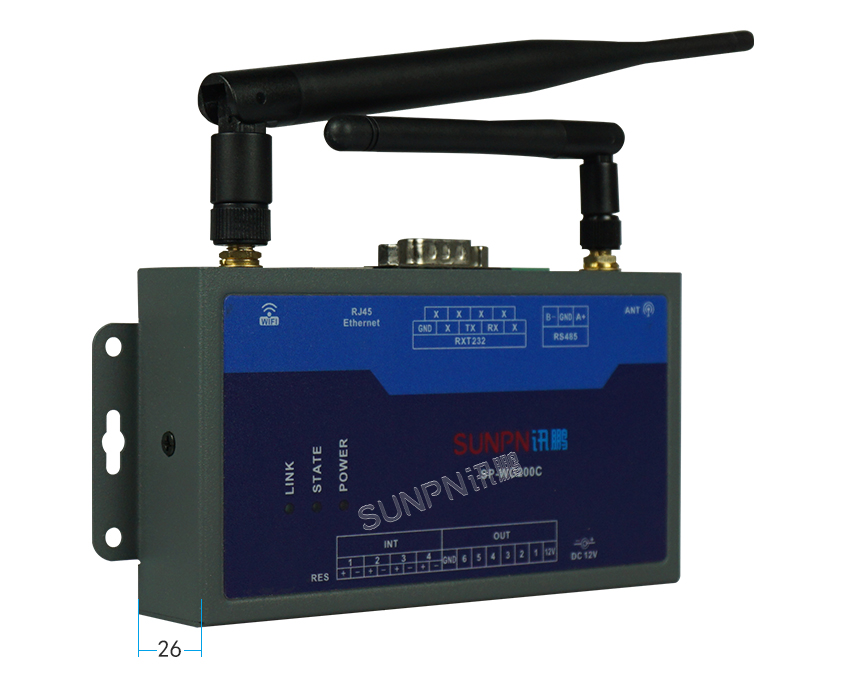

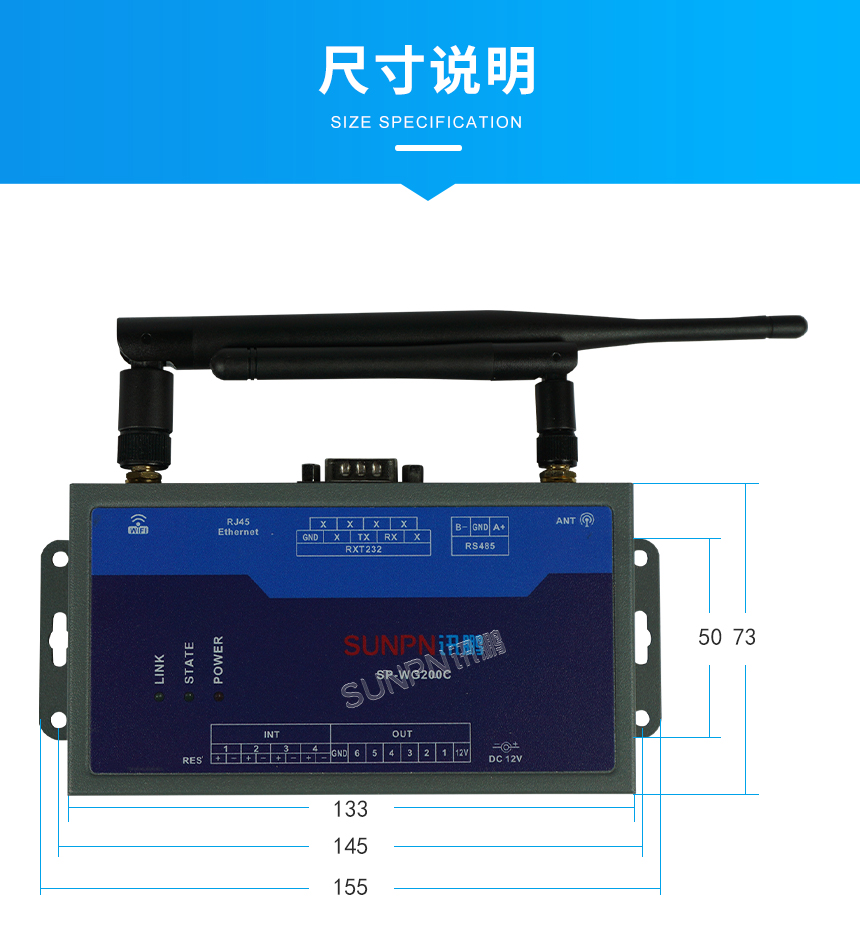

工业通讯网关-尺寸说明

数据采集传输设备-尺寸说明物联网网关-尺寸说明

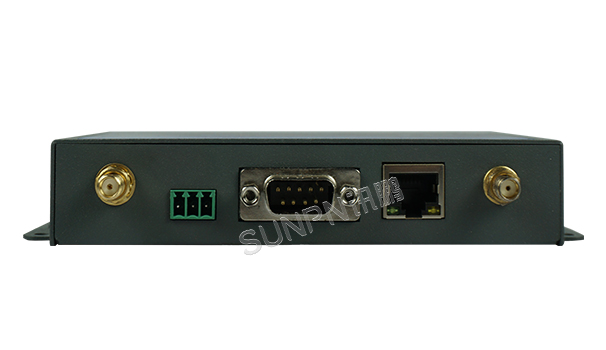

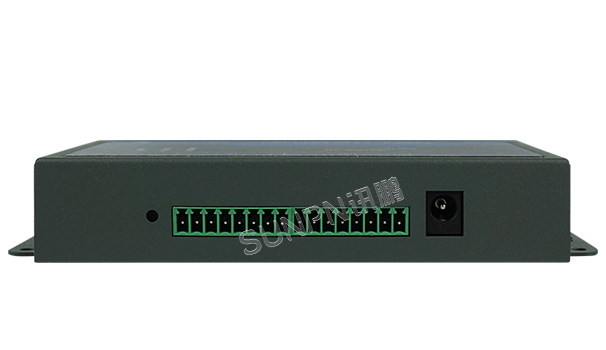

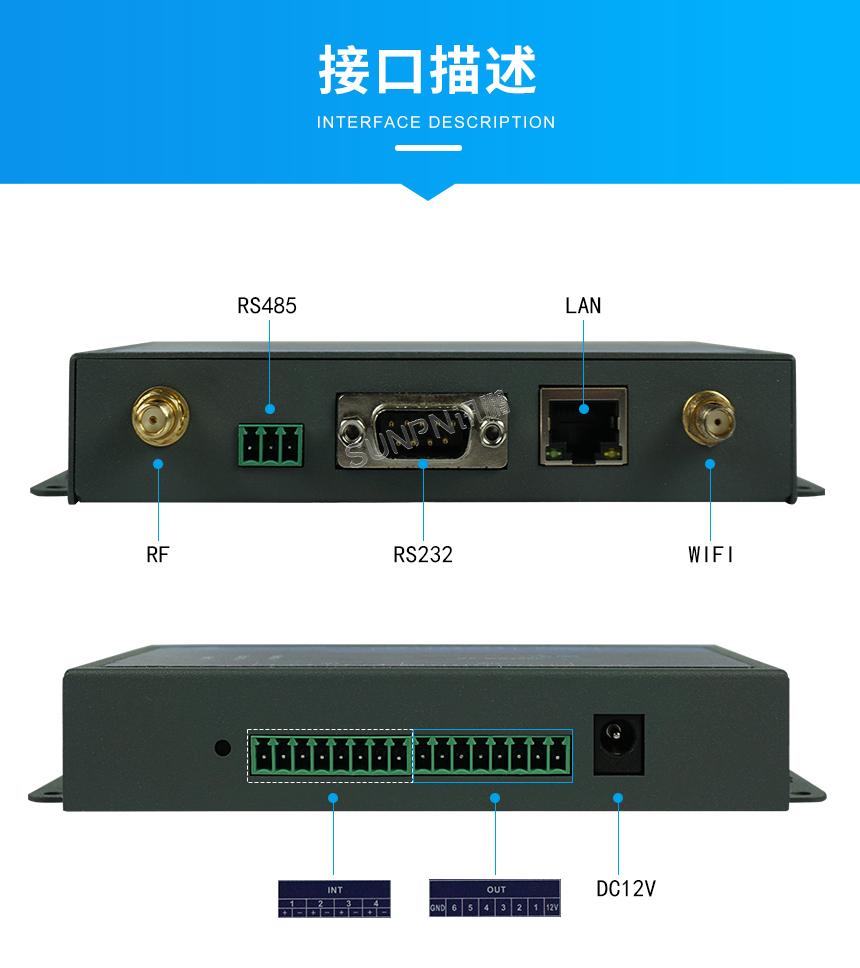

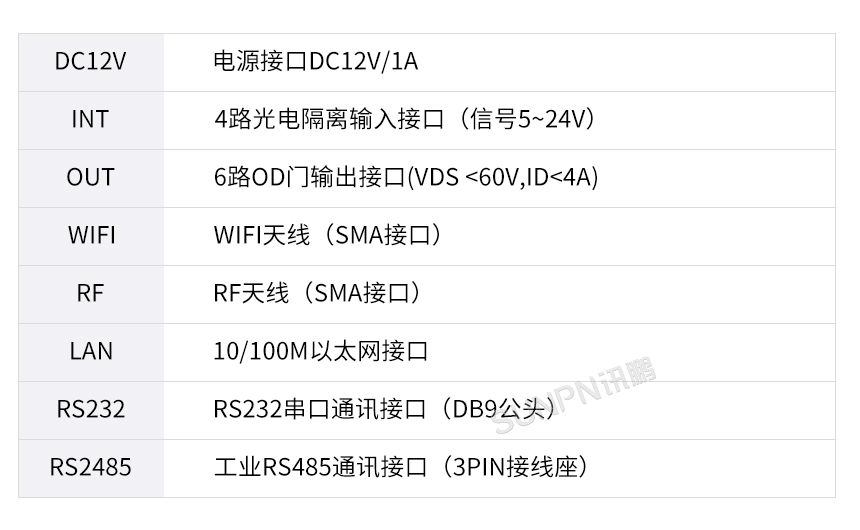

工业通讯网关-接口描述

数据采集传输设备-接口描述物联网网关-接口说明网关传输设备-接口描述工业网关-接口描述

工业通讯网关-系统架构

数据采集传输设备-系统架构

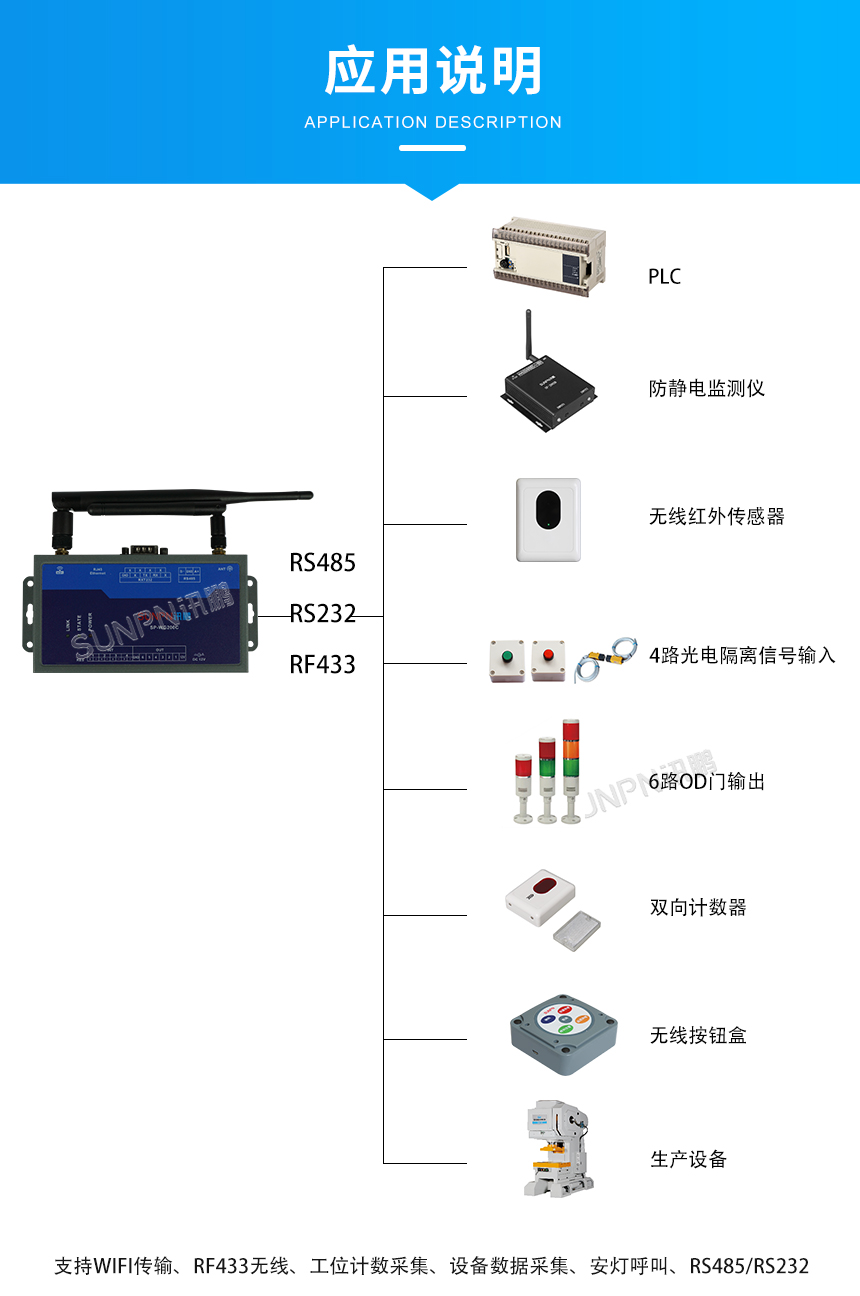

工业通讯网关-应用说明

数据采集传输设备-应用说明

工业通讯网关-应用领域

数据采集传输设备-应用场景

作者：刘翠英

硬件参数

电源电压	DC12V
工作电流	平均电流100mA@12v，峰值电流200mA@12v
通信接口	网口/WIFI/RS232/RS485/RF433接口
串口参数	RS232/RS485/RF433(默认9600bps,8,1,None)
以太网	10Mbps/100Mbps
输入接口	4路光电隔离输入(DC信号5~24V)
输出接口	6路OD门输出(VDS<60V,ID<4A)
天线接口	WIFI:SMA接口;RF:SMA接口
工作温度	-30~65℃
相对湿度	10%~90%无冷凝
外形尺寸	155mm×73mm×26mm

WIFI参数

标准认证	FCC/CE/ROHS
无线标准	802.11 b/g/n
频率范围	2.412GHz-2.484GHz
发射功率	802.11b:+19dBm(Max.@11Mbps) ；802.11g:+18dBm(Max.@54Mbps) ；802.11n:+17dBm(Max.@HT20,MCS7)+17dBm(Max.@HT40,MCS7) ；用户可以配置功率
接收灵敏度	802.11b:-89dBm (@11Mbps) ；802.11g:-81dBm (@54Mbps) ；802.11n:-73dBm (@HT20,MCS7)-71dBm (@HT40,MCS7)

RF参数

工作频率	431.5M-435M(另有427.5-431M和435.5-439M版本)
调制方式	GFSK
频道间隔	500KHZ
信道数	8信道
发射频率	上限20dBm
接收灵敏度	-116dBm
传输距离	传输距离大于200米(具体视环境而定)

软件参数

无线网络类型	AP/STA模式
安全机制	WEP/WPA-PSK/WPA2-PSK
加密类型	WEP64/WEP128/TKIP/AES
工作模式	数据透传+网关协议
网络协议	TCP/UDP/ARP/ICMP/DHCP/DNS/HTTP
TCP连接数	32
用户配置	WEB服务器配置

SP-WG200C网关硬件说明
下载
SP-WG200C网关协议说明
下载
SP-WG200C网关外挂设备协议说明
下载
SP-WG200C网关SUNPN协议说明
下载
