讯鹏工业看板是实现工业数据监控、自动化控制的可视化管理工具，主要对PLC、传感器等工业设备参数、状态进行实时监控与预警。通过通讯信号、脉冲信号、干接点信号、模拟量信号将数据实时传输到看板，且通过看板程序输出控制信号。最终将数据采集和控制集成于看板。可定制内容丰富，包括环境数据、工业设备参数、各类传感器数据。达到实时监控，有效预防，及时报警。看板选用专用铝合金外框、高清写真面板、LED数码管，可实现防尘、防潮、防水，质保五年。可选择配套看板管理软件，实现数据监控、自动存储、生成报表、数据分析和追溯。
随着科学技术的发展，PLC在工业控制中的应用越来越广泛。PLC的通讯有RS-232、RS-485、RS-422、CAN、以太网等常见的几种接口，通过这些检测到的数值。PLC控制系统的可靠性直接影响到工业企业的安全生产和经济运行，系统的抗干扰能力是关系到整个系统可靠运行的关键。

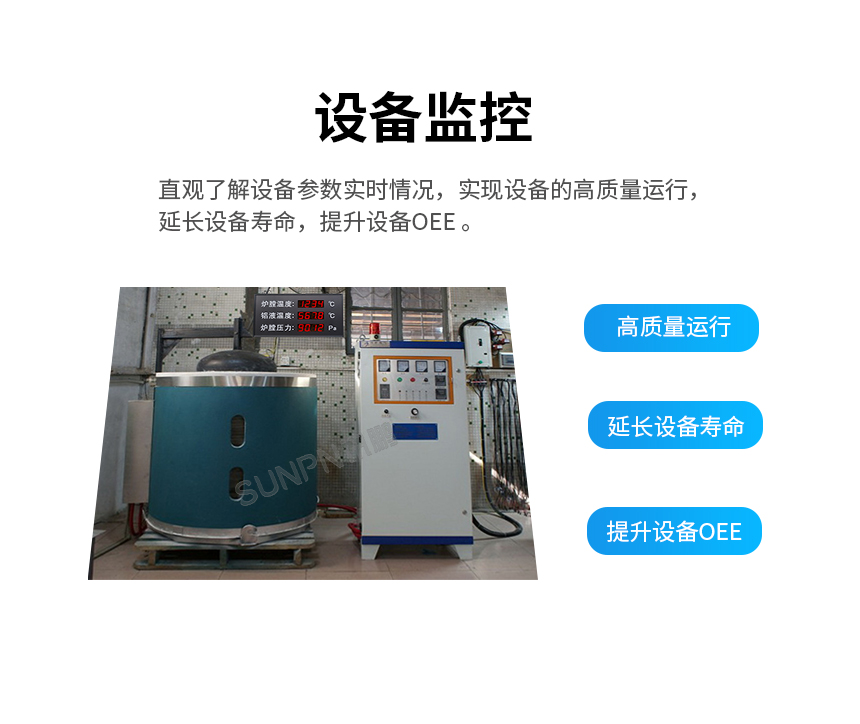

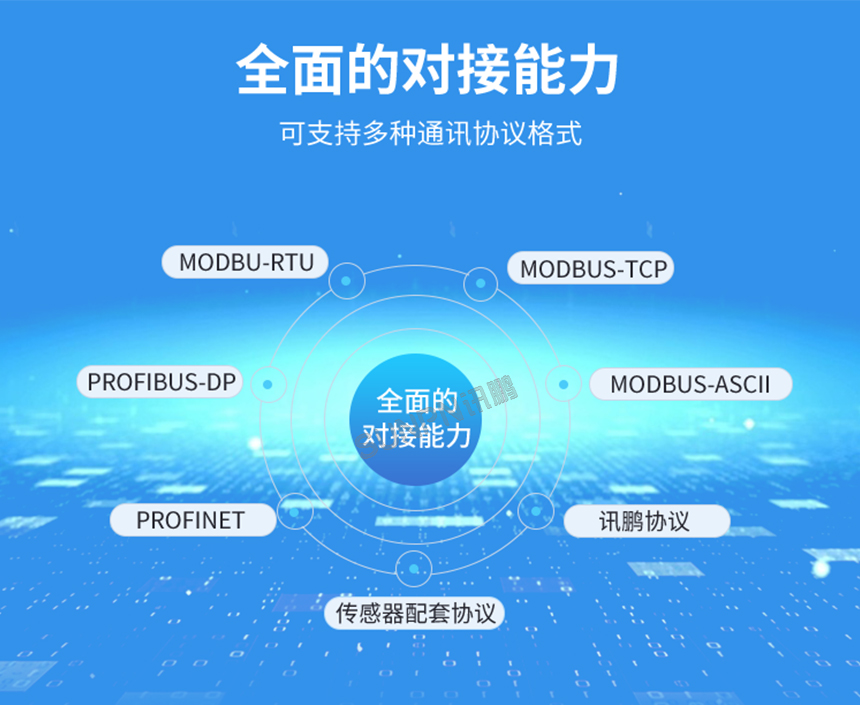

讯鹏设备通讯屏对接PLC读取设备参数，对设备参数、设备状态进行透明化管理，支持多种协议格式，MODBU-RTU、PROFIBUS-DP、PROFINET、MODBUS-TCP、MODBUS-ASCII、讯鹏协议、传感器配套协议。通用工业现场总线协议，读取或设置PLC数据所用的协议，如：PC机、显示屏、DCS系统或其它主机设备。直观了解设备参数实时情况，实现设备的高质量运行，延长设备寿命，提升设备OEE。PLC需要读取或设置其它设备数据需要用到的通讯协议，随时查看实时数据，提醒相关责任人，提高响应速度。
一、PLC模拟量看板的优点：
1、目视化管理：相关信息做到目视化,声光报警，帮助企业实现管理层与执行层顺畅的的信息交流和协同工作。
2、提升生产效率：加强车间生产过程管理,设备生产过程透明化,提高生产组织效率。使人与设备科学配合,发挥出最大化的潜能。
3、促进持续改善：对作业工序、设备参数、产品质量等数据进行统计分析,为制订生产设备的作业指导书和后期的持续改善提供依据。
4、节省生产成本：最快的发现生产设备存在的问题,改善生产工艺，有效控制产品质量,减少材料和人力的浪费。

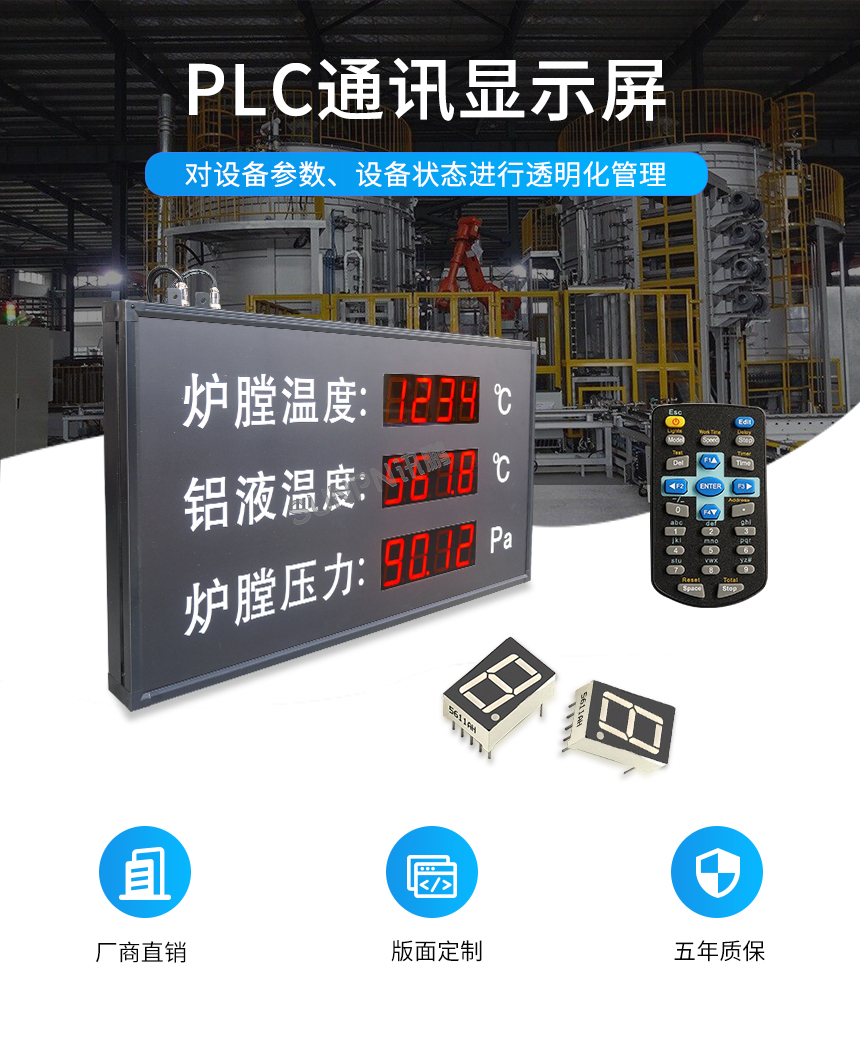

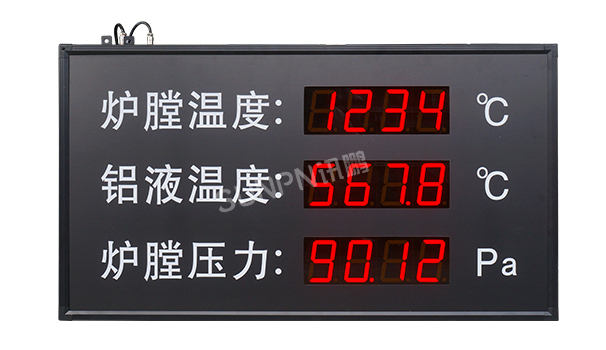

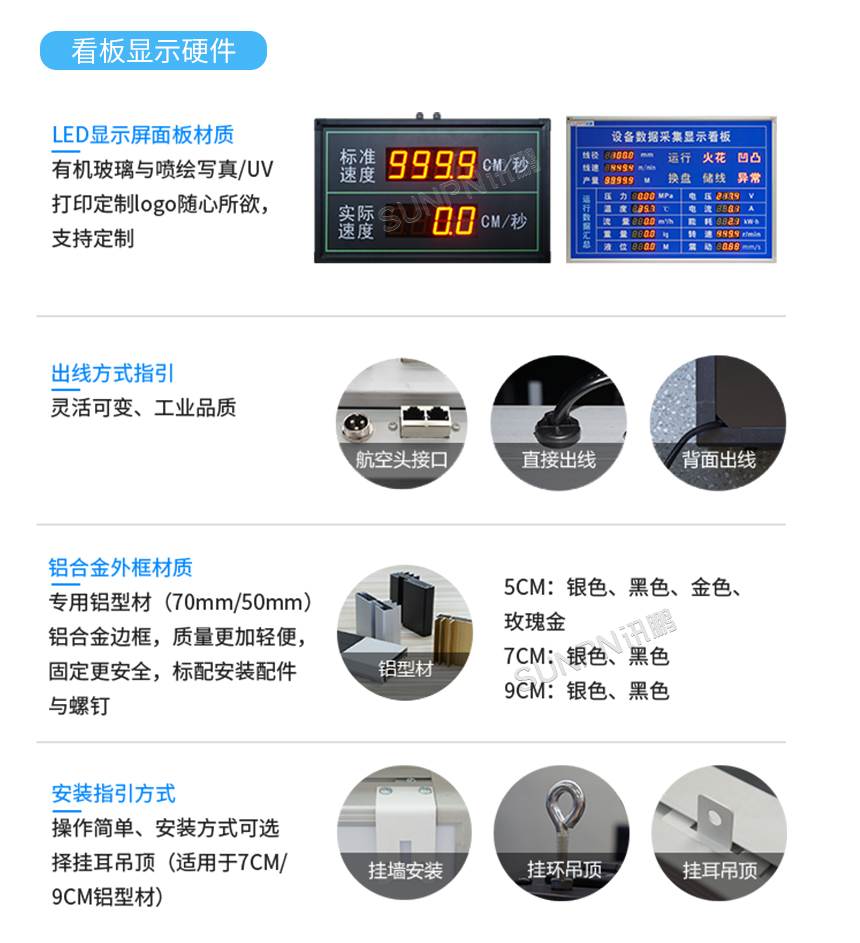

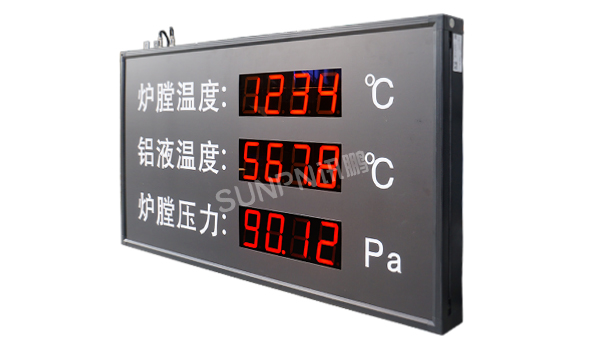

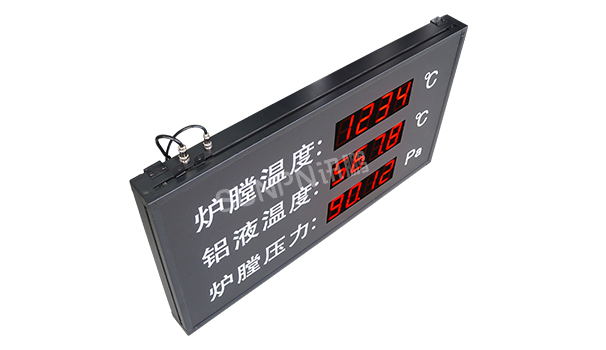

PLC模拟量看板-产品介绍

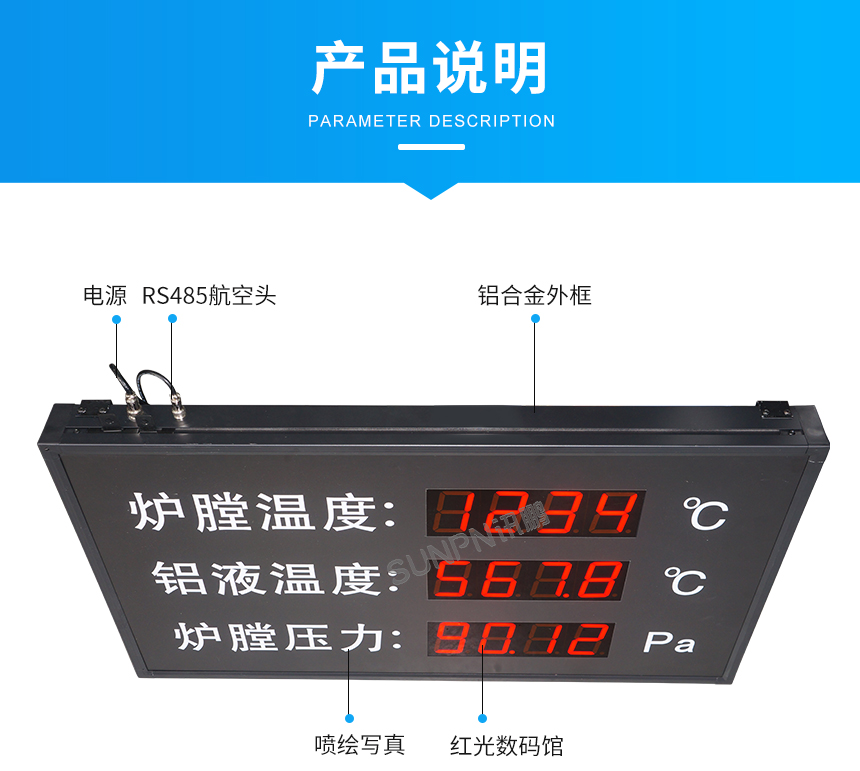

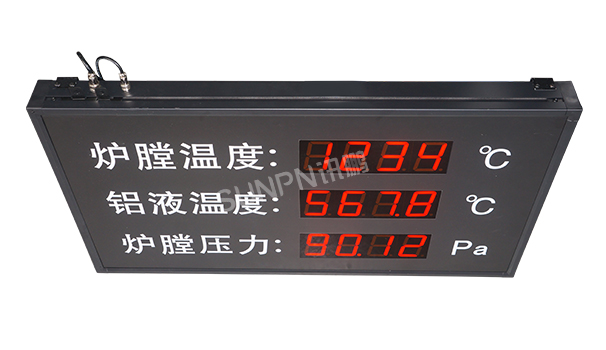

PLC模拟量看板-产品说明
二、PLC模拟量看板的功能说明：
1、LED数字显示屏的数据由PLC通讯主站通过RS485下发显示，显示屏作通讯从站，提供MODBUS-RTU协议，9600波特率、8位数据长度、无奇偶校验、1位停止位。
2、通讯地址，开关机通过遥控设置。

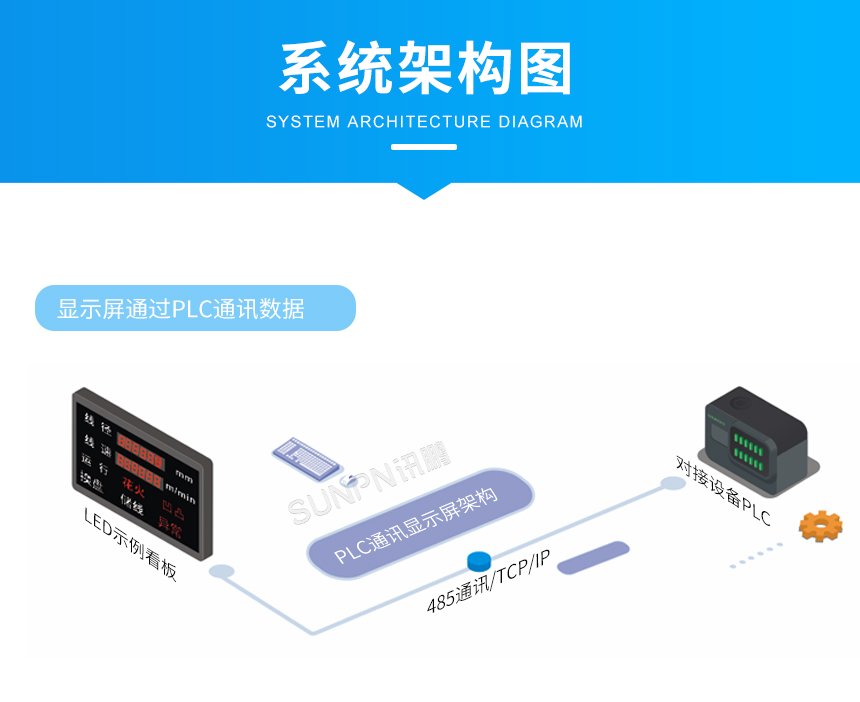

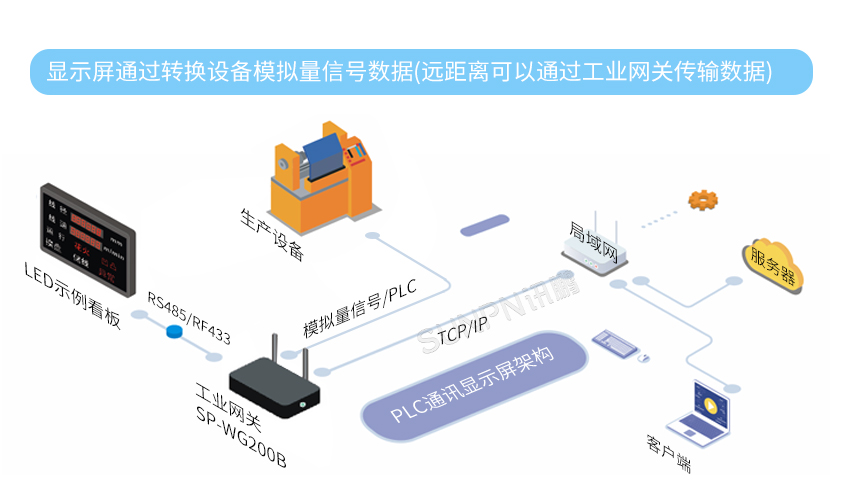

PLC模拟量看板-系统架构图

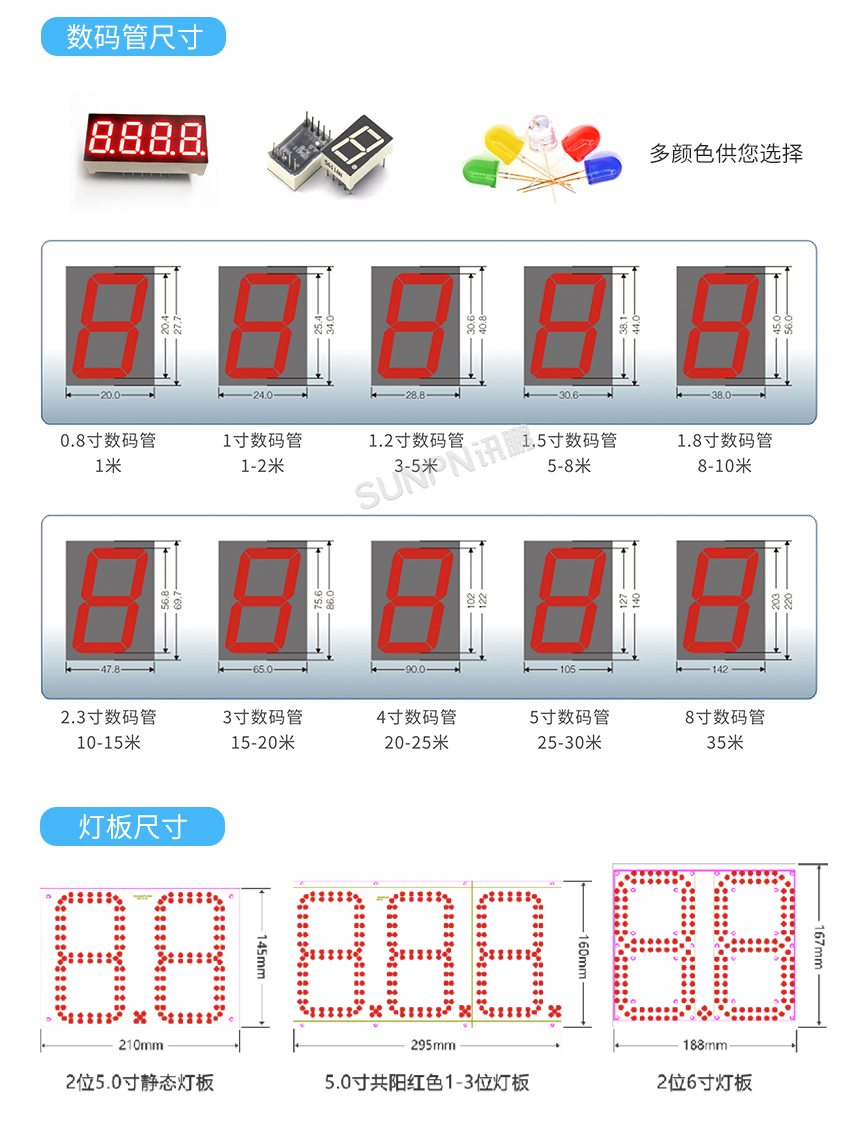

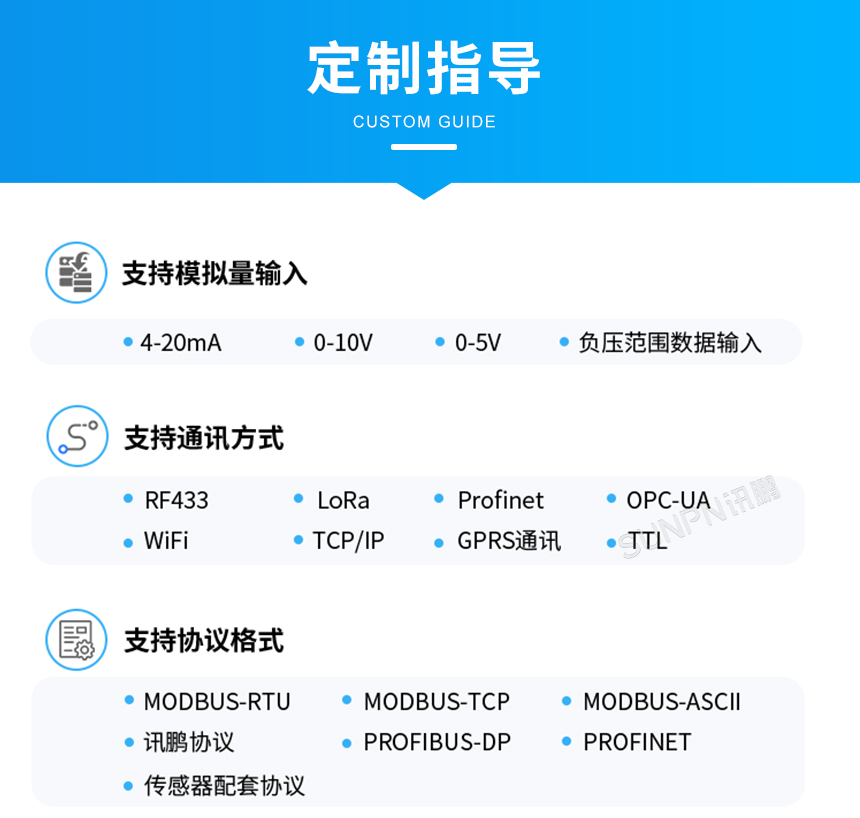

PLC模拟量看板-定制指导

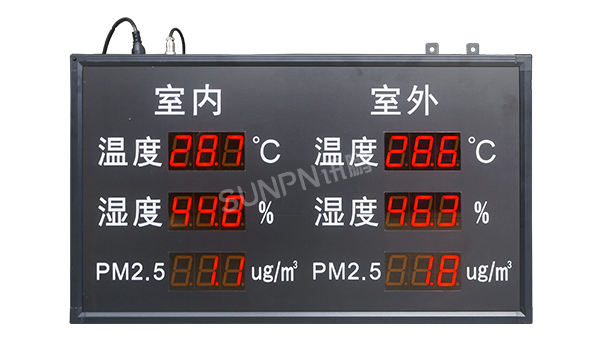

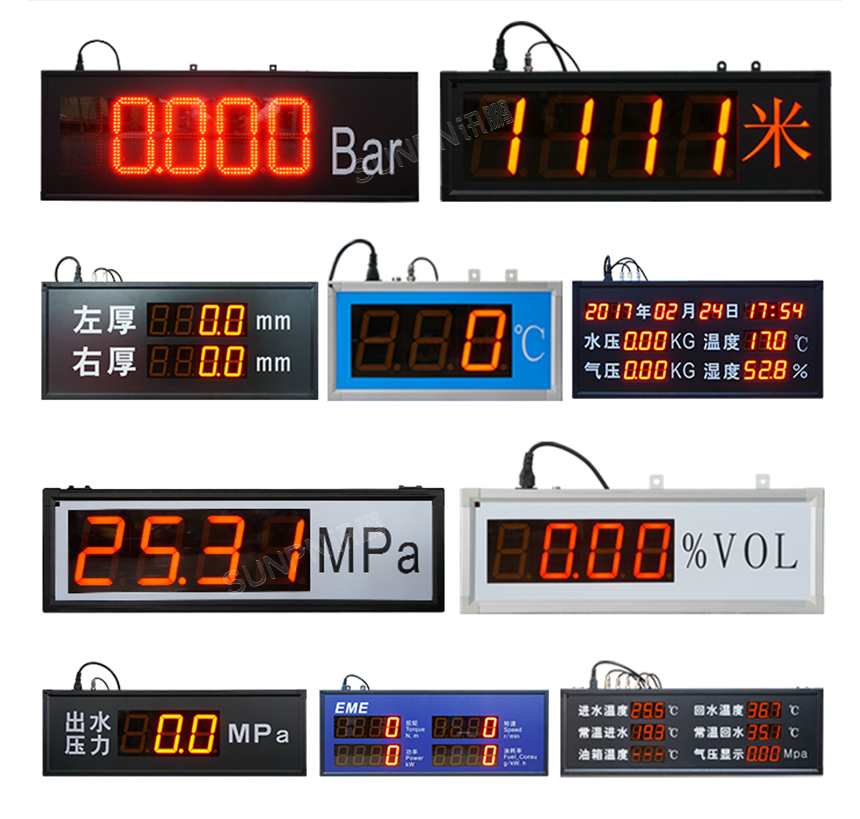

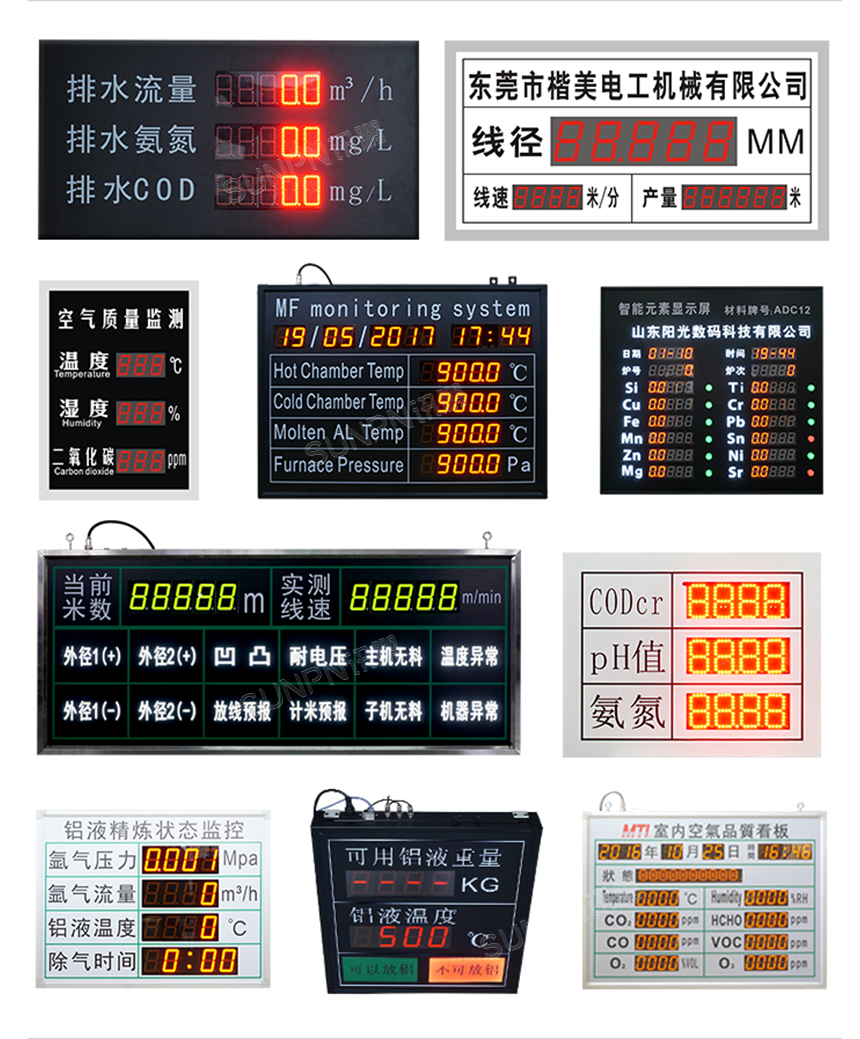

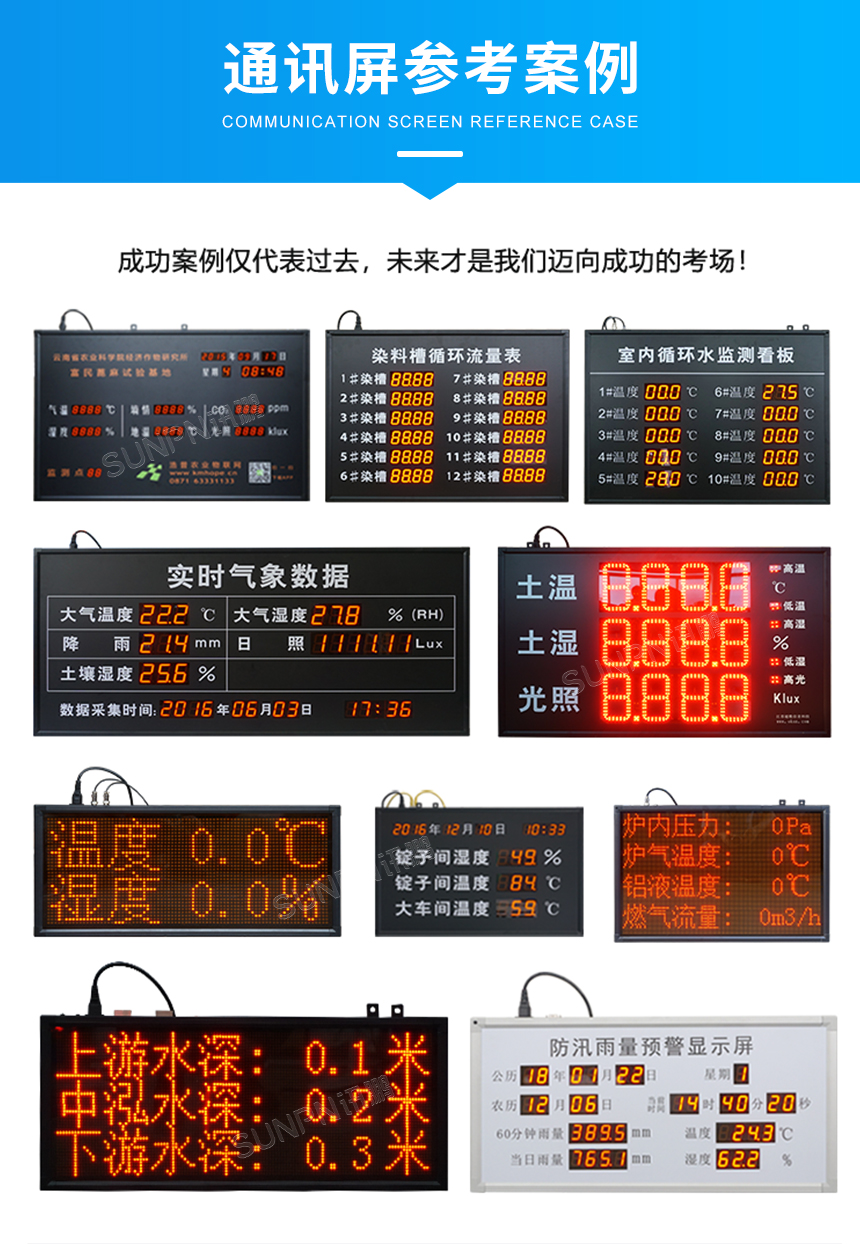

PLC模拟量看板-案例参考

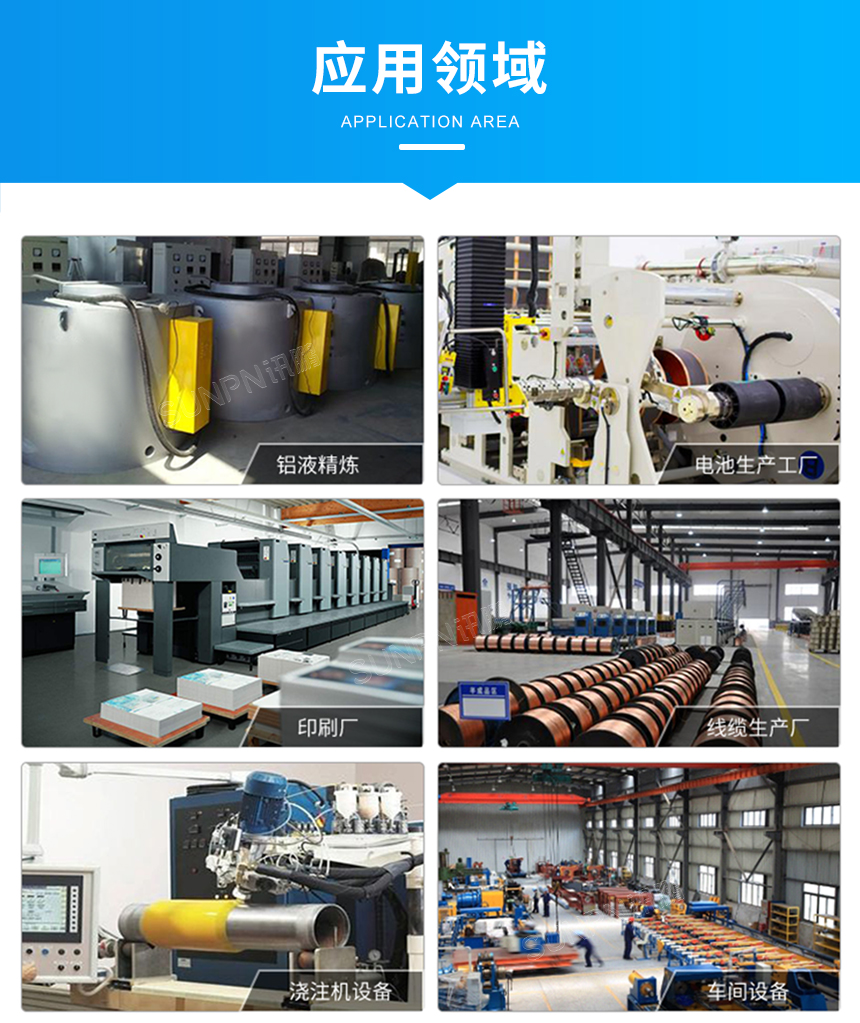

PLC模拟量看板-应用场景
| 外框材质 | 7CM专用铝合金边框（(黑色) | ||
| 面板材质 | 有机玻璃面板+喷绘写真 | ||
| 显示材质 | 3寸红光数码管(86mm高*65mm宽) | ||
| 工作环境 | 温度-10°℃～40°℃，相对湿度<85% | ||
| 电源供电 | AC220V/50Hz | ||
| 产品功耗 | 整屏<100w | ||
| 产品寿命 | 平均使用寿命≥10W小时 | ||
| 遥控距离 | 红外遥控≤10M | ||
| 可视距离 | 1-20米 | ||
| 断电保存 | 断电保存时长7天 | ||
| 产品尺寸 | 900*500*70mm | ||
| 控制方式 | 红外遥控器、RS485通讯 | ||
-
LED通讯显示屏说明书下载
