电线电缆是指用于电力、电气及相关传输用途的材料。电线电缆作为电力传输的主要载体,可以说是电工电器行业不可缺少的重要角色,凡是有电力的地方,电线线缆就一定是存在的,电线线缆厂家大量生产多种多样的电线线缆。因为生产电线线缆的数据速度是非常快的,人工无法准确的监测,所有我们要借助线径电子看板来提示我们在运行异常时进行及时的处理。
工厂企业通过使用线径电子看板来管理是为了实现智能化、可视化和即时化功能的一种手段。线径电子看板的线径数据通过与激光线径仪通讯对接采集数据,通讯接RS485显示格式。工厂企业通过线径电子看板能更好的做到企业的目视化的管理,因为看板的显示直接用数字展示更加直观,也让更多的人员可以第一时间发现问题。

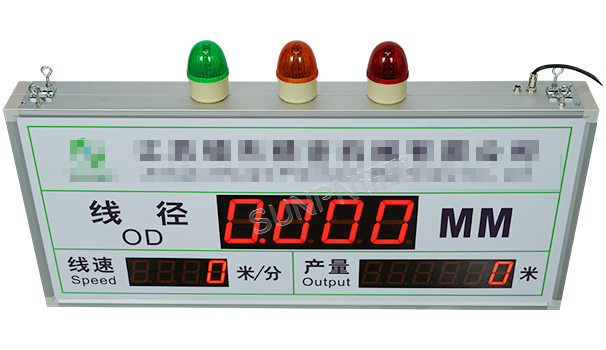

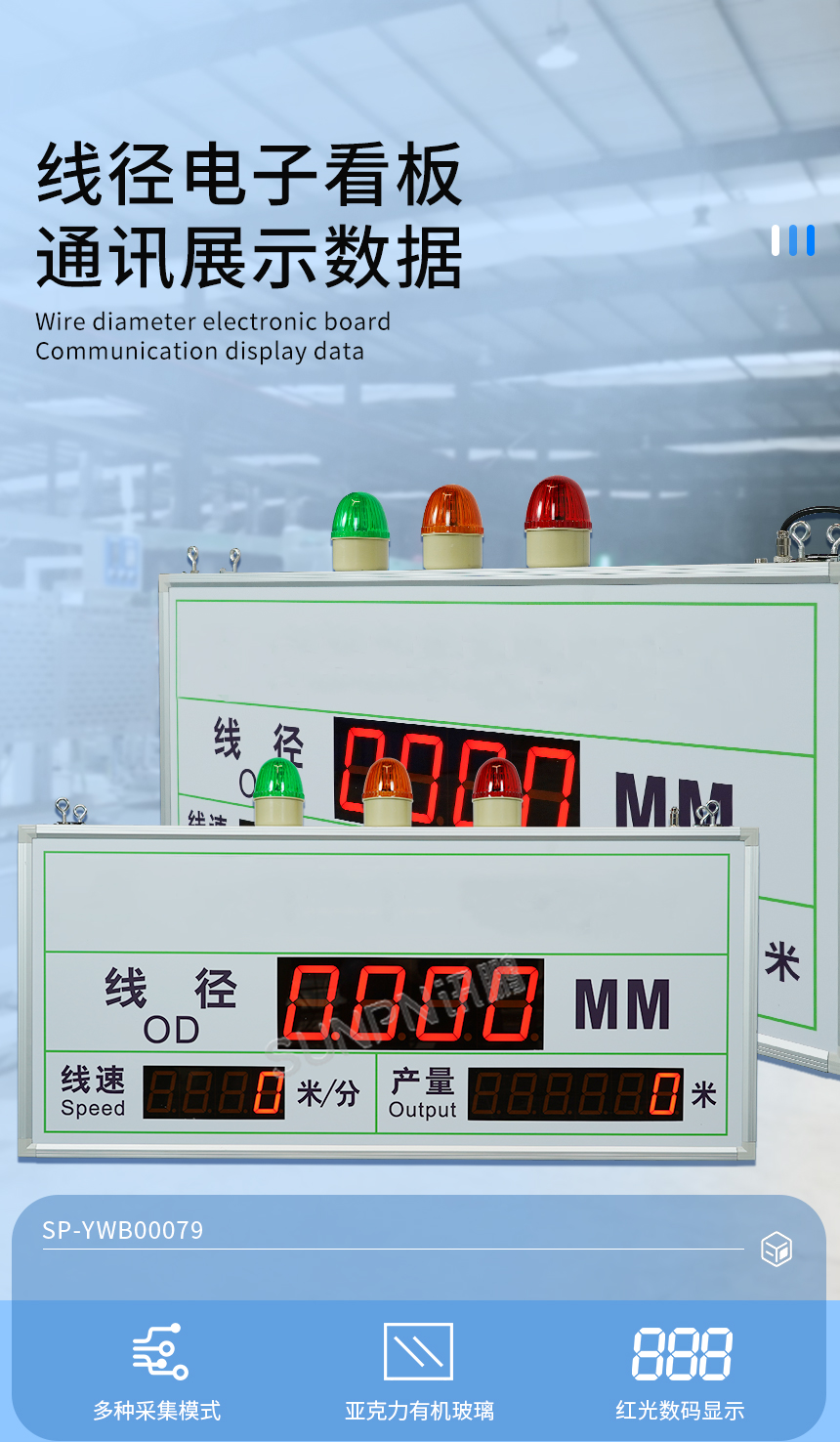

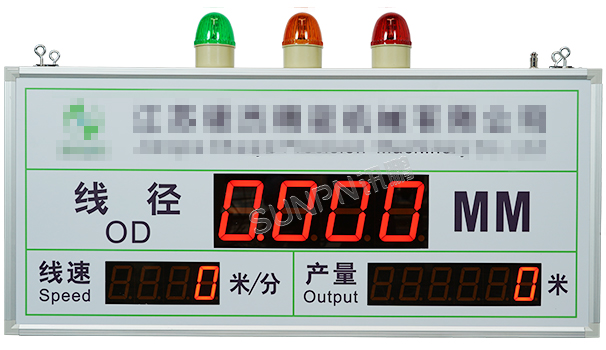

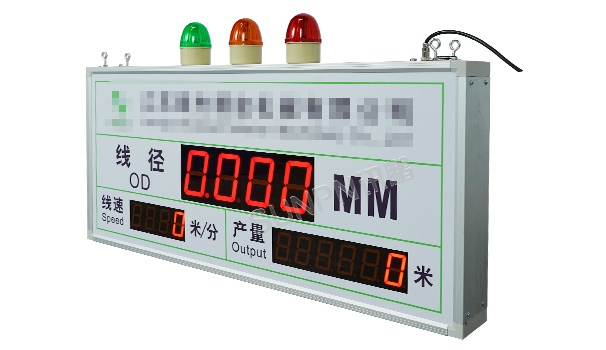

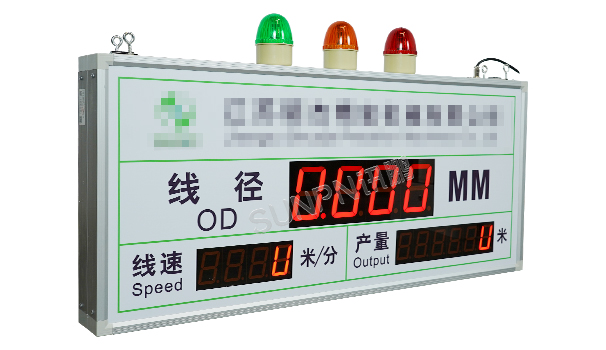

线径电子看板-产品介绍
线径电子看板协议说明:
方案一
1、看板上素有数据都是通过485通讯方式下发,数字部分带小数点,小数点位置客户可以自己调整。
2、底部4行文字,“运行” “火花”“换盘”“异常”做白色背光,通过485通讯控制亮灭。
方案二

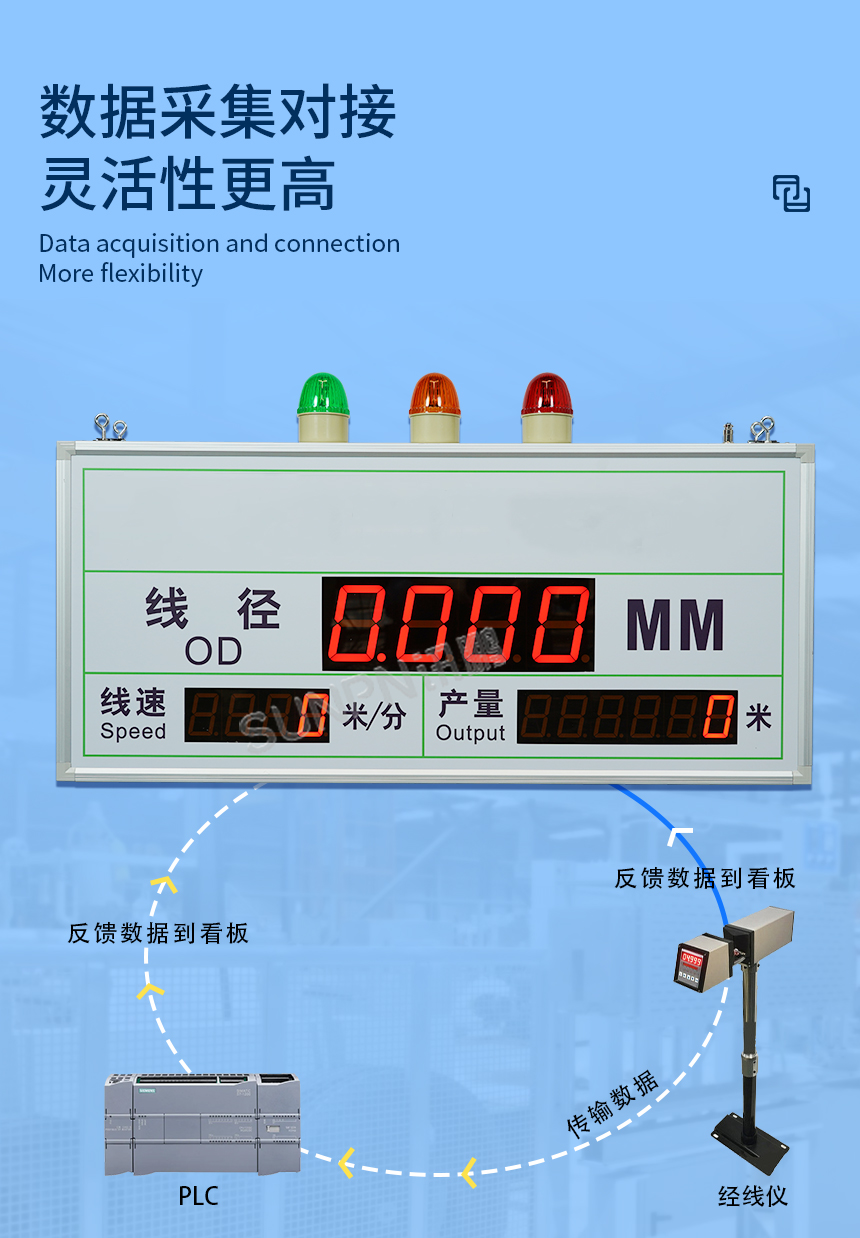

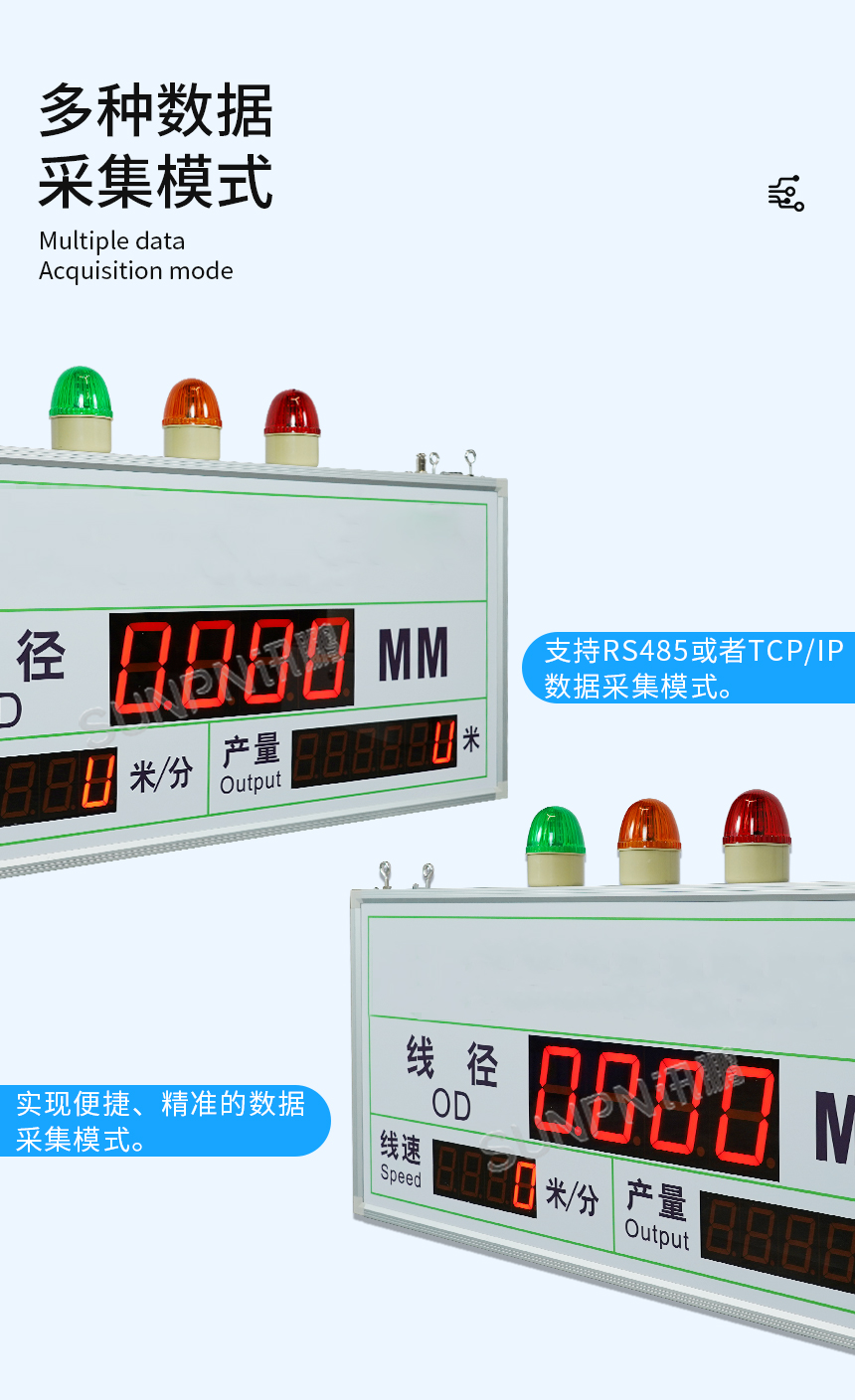

1、线经数据通过与激光线经仪通讯对接采集数据,通讯接口RS485.显示格式: 88. 888。
2、设备通讯资料:串口工作方式RS485。
(1) 、串口设置:波特率2400bps,8位数据位,1位停止位,偶校验,无握手信号
(2)、测量头自动上传数据,每帧9字节ASC1I码前1^ 6字节为测量外径数据,如果接单向测径仪数据为测量外径值,如果接双向测径仪数据为X、Y测量值的平均值。
(3)、第7" 8字节是校验。
举例说明:
例如:测量外径数据为010.246,校验计算: 01 +02+46=49则发送ASCI 1码数据为: 30 31 30 32 34 36 34 39 0D?
例如:测量外径数据为010.598,校验计算: 01 +05+98=104,这样将百位与个位相加,校验码取05。
则发送ASC11码数据为:303130 35 39 38 30 35 0D
3、线速信号通过连接npn常开低电平信号,一次计一米。
(1)、程序自动计算每分钟线速。
(2)、产量数据通过开关信号累计,可通过遥控器编辑数据,清零数据。
(3)、可设置一个清零时间点(可控制关闭或者打开),自动清除产量数据。

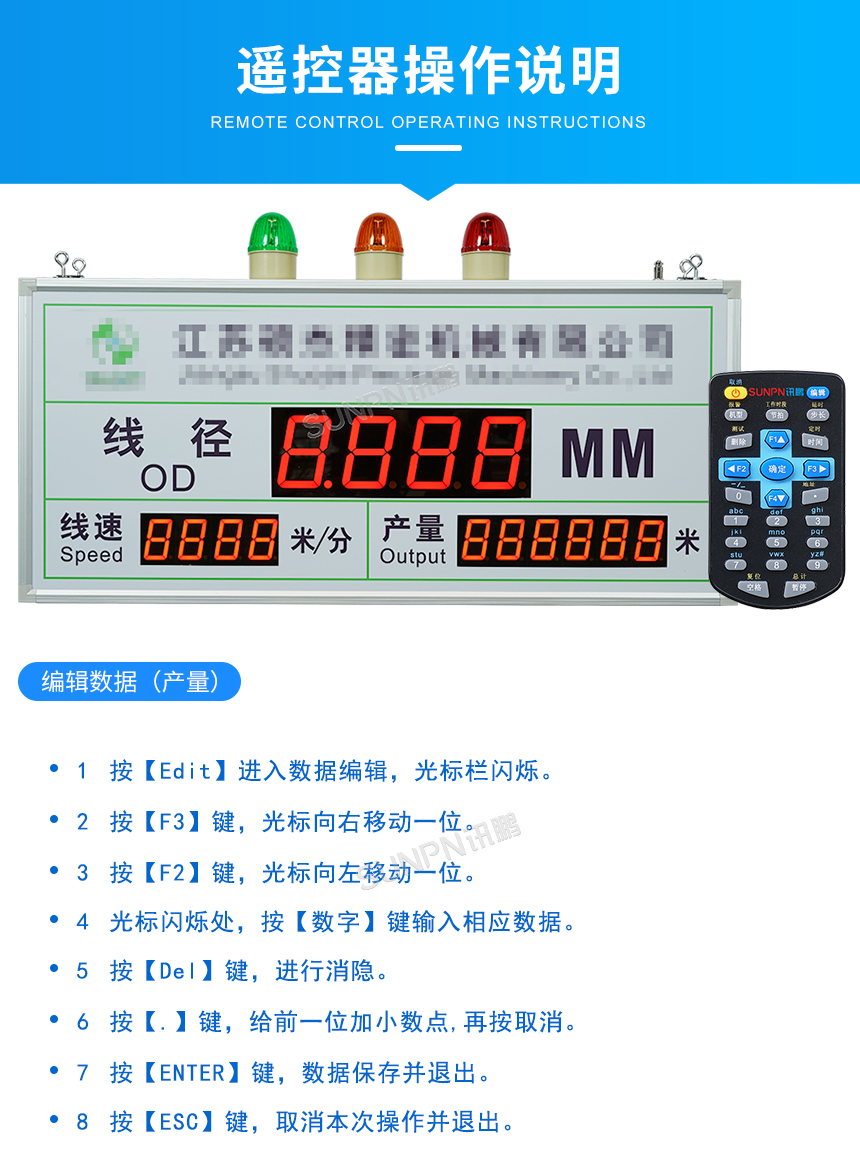

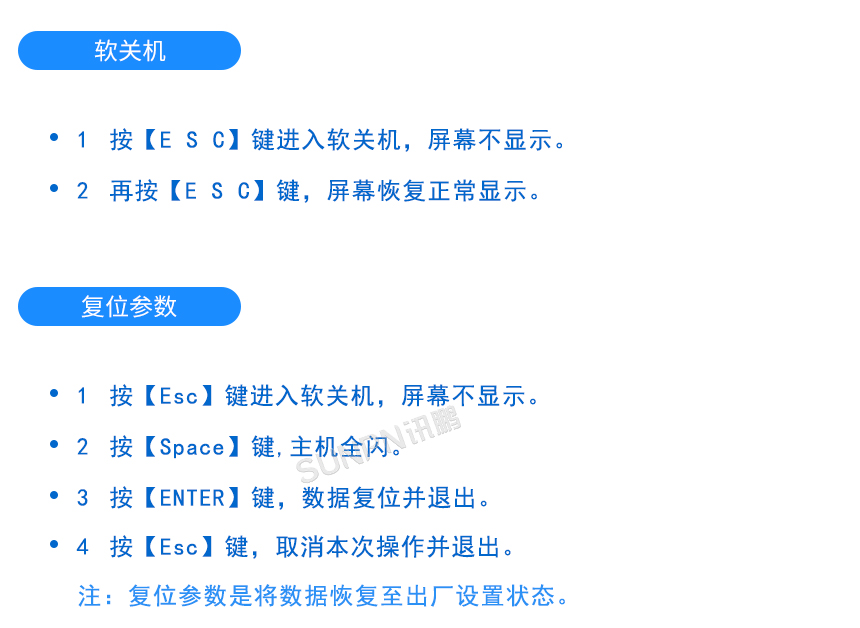

线径电子看板-遥控操作说明
线径电子看板的数据通过开关信号累计,可通过遥控器编辑数据,清零数据。也可以根据生产任务合理配置资源,提高企业整体的工作效率。这就是现代企业所需要的,用智能化的设备去促进我们企业的发展。

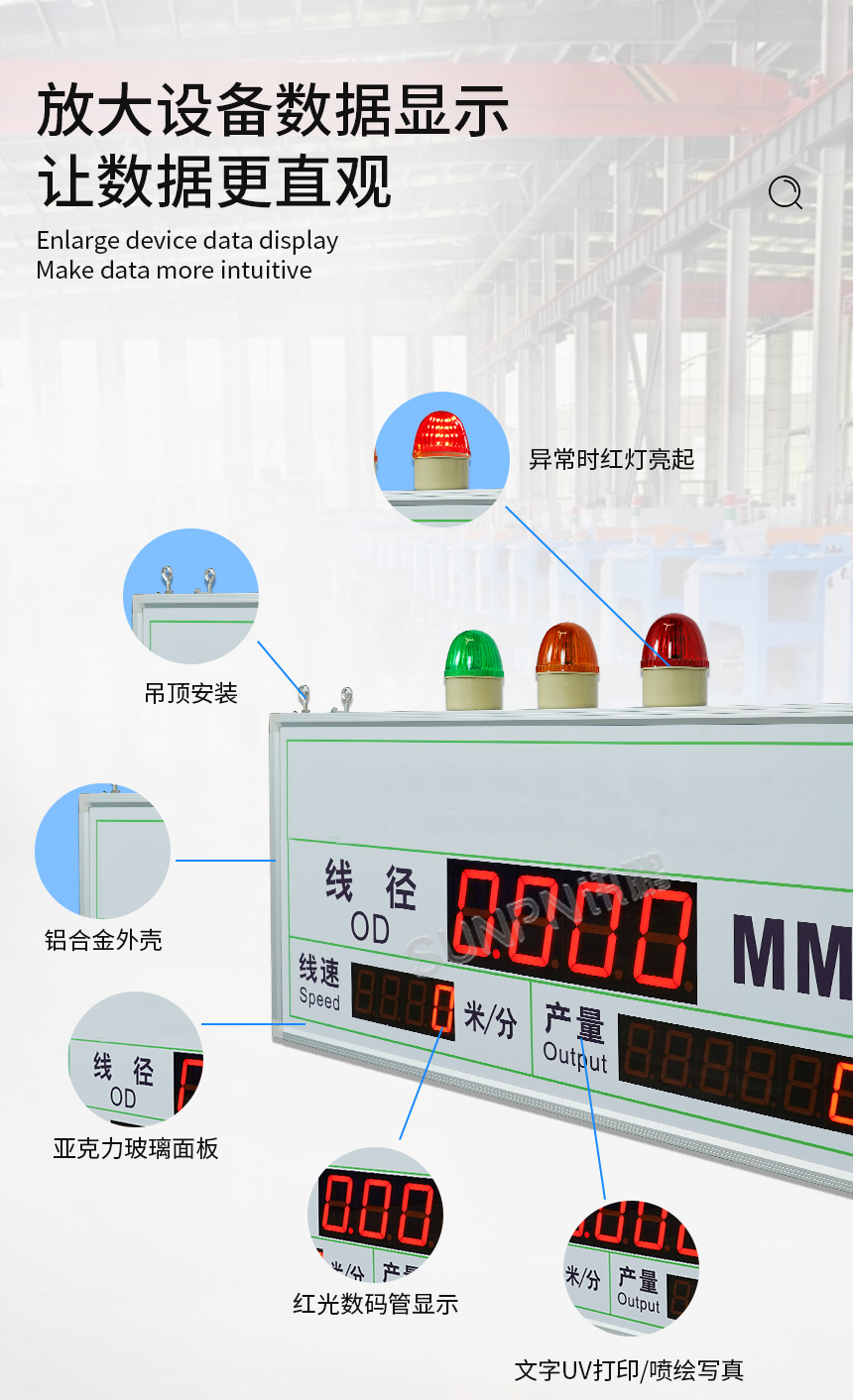

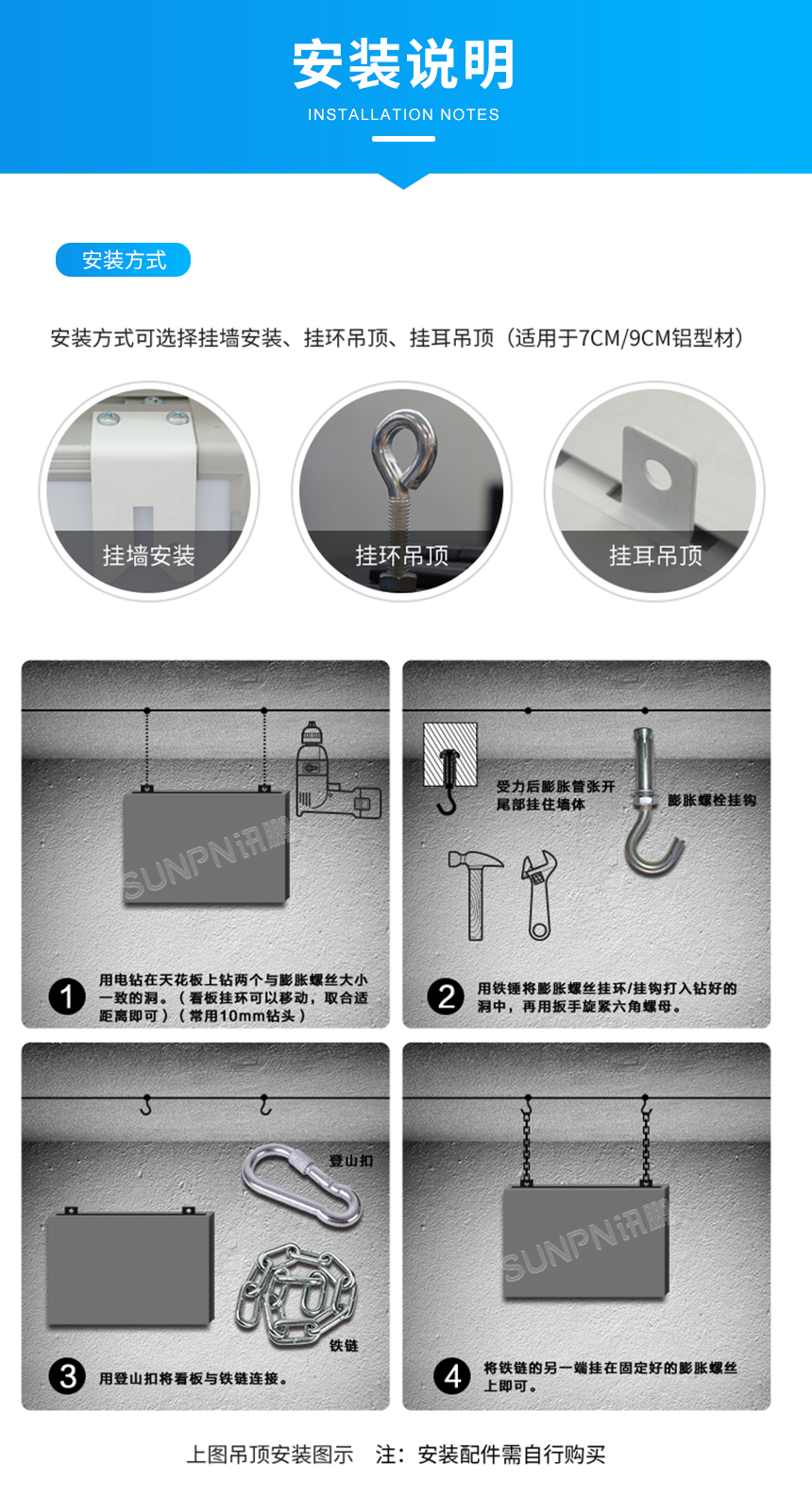

线径电子看板-安装说明

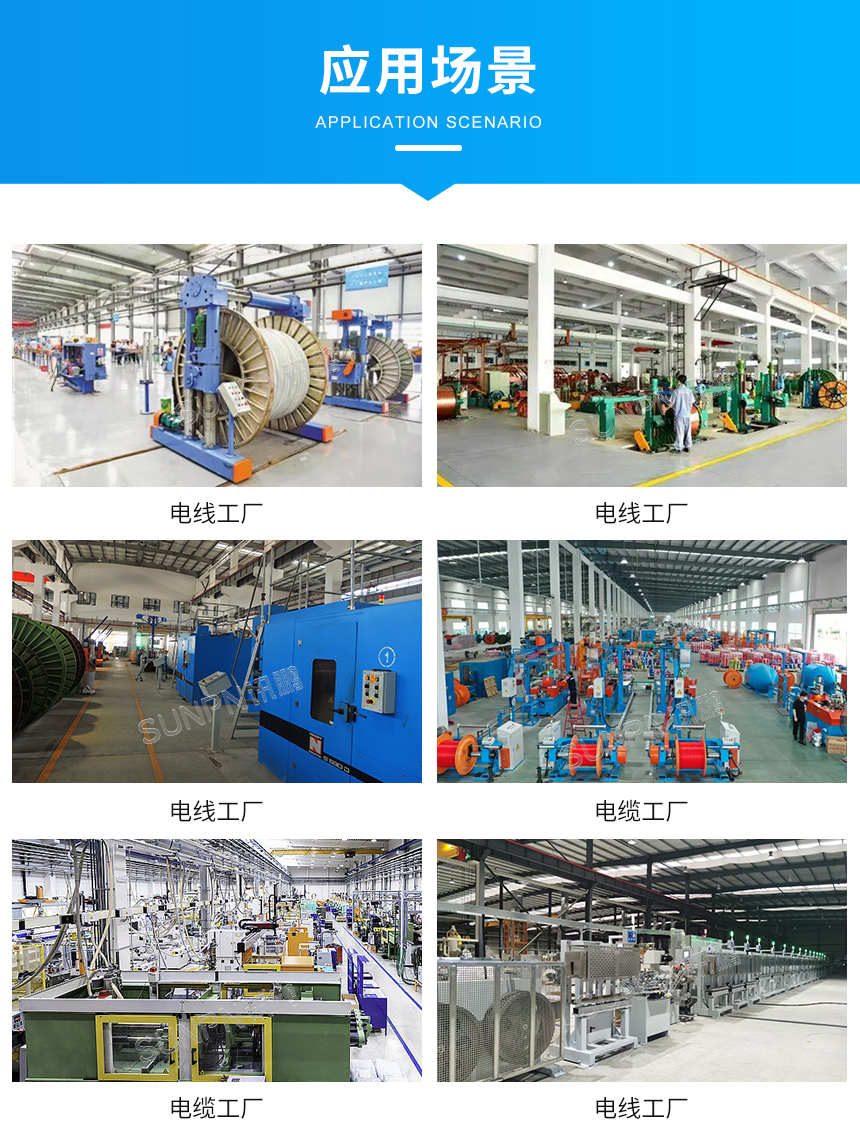

线径电子看板-应用场景
产品尺寸 | 1000mm* 450mm*100mm (双面) | ||
面板材质 | 亚克力有机玻璃+喷绘 | ||
边框材质 | 铝合金外框(银色) | ||
显示材料 | 1.8寸、4寸数码管(红光) | ||
数据保存 | 断电数据保存长达7天 | ||
供电方式 | 220V,线长1.5米,国标三角插头 | ||

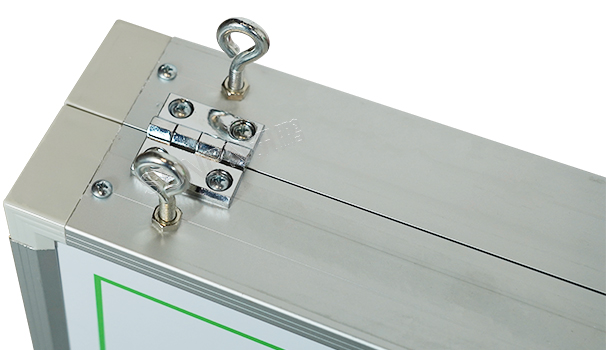

安装方式 | 吊顶 | ||
出线方式 | 屏体上方左侧航空头出线 | ||
产品附件 | 25键遥控器*1,警灯*3 |
