2022年很多的电子企业都已经对ESD防静电实时监控系统有了较大的了解,我们现在的主流工业生产区域或易产生静电的工位都已经采取了一定的防静电管理措施,并且还引入了ESD防静电实时监控系统等仪器设备,一些把控严格的工厂在进入车间的门口还设置了防静电门禁系统。以上这些手段都能够在一定的程度上有效的防止静电产生,但是不能完全保证在生产的过程中不产生静电,也不能有效性进行及时追溯、动态地检查,也不能在措施失效时及时给出报警提示。另外,电子企业的生产线具有工位多、场地大、分布广的特点,所以通过网络把“集线控制器”、“接地监控器”、“腕带”、“数据转换器”、“计算机”等设备连接起来,组成一个完整的静电监控网络系统,在系统软件的控制下,实现真正意义上的实时监控、数据储存、以及动态显示等功能,就可以解决长期以来工厂里对静电监控和数据采集记录等难的问题。


讯鹏ESD防静电实时监控系统转针对于咱们当前企业的需求来制定的解决方案,可以结合防静电设备(机器、台垫、离子风机)和人员进行实时监控、数据储存、以及动态显示的数字化管理工具。系统由管理软件、现场显示屏和讯鹏自主研发的防静电监控仪组成。通过防静电监控仪对防静电腕带进行实时监控佩戴情况,以及生产设备的实时状态,可选RF485有线或者RF433无线进行数据传输给服务器进行管理软件运算、并实时展示到咱们的现场显示屏,让现场管理人员时刻精准了解现场的静电防护情况。解决长期以来工厂里对静电监控和数据采集记录困难的问题。


一、ESD防静电实时监控系统现场案例展示


本次的ESD防静电实时监控系统是讯鹏研发的管理系统它是专门对于一些需要实时监控管理的生产场景而研发的,它与咱们的E-SOP无纸化电子作业指导书系统为一体的精益生产系统,既能管理ESD防静电又能实现无纸化电子作业指导书的管理与下发。

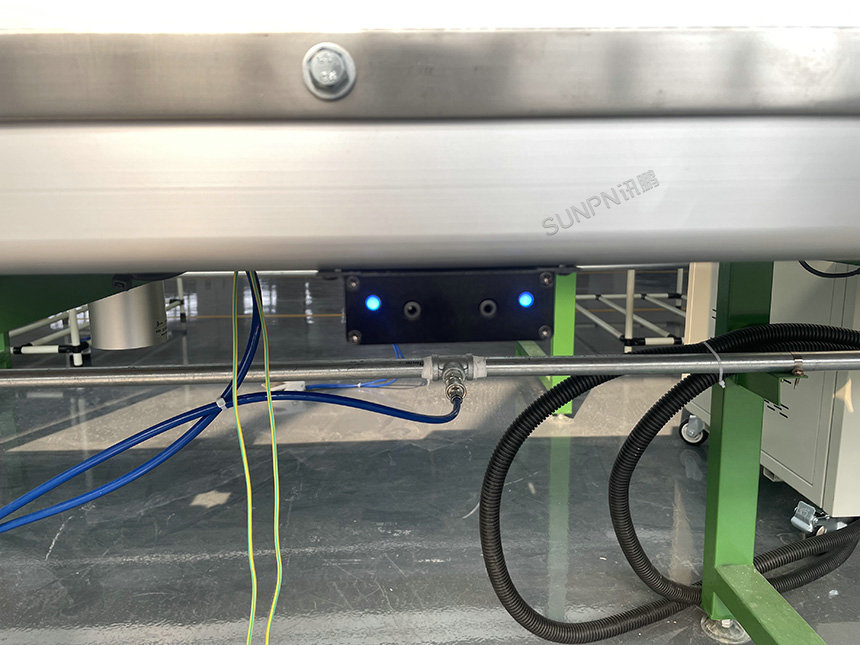

1、ESD防静电实时监控系统安装现场

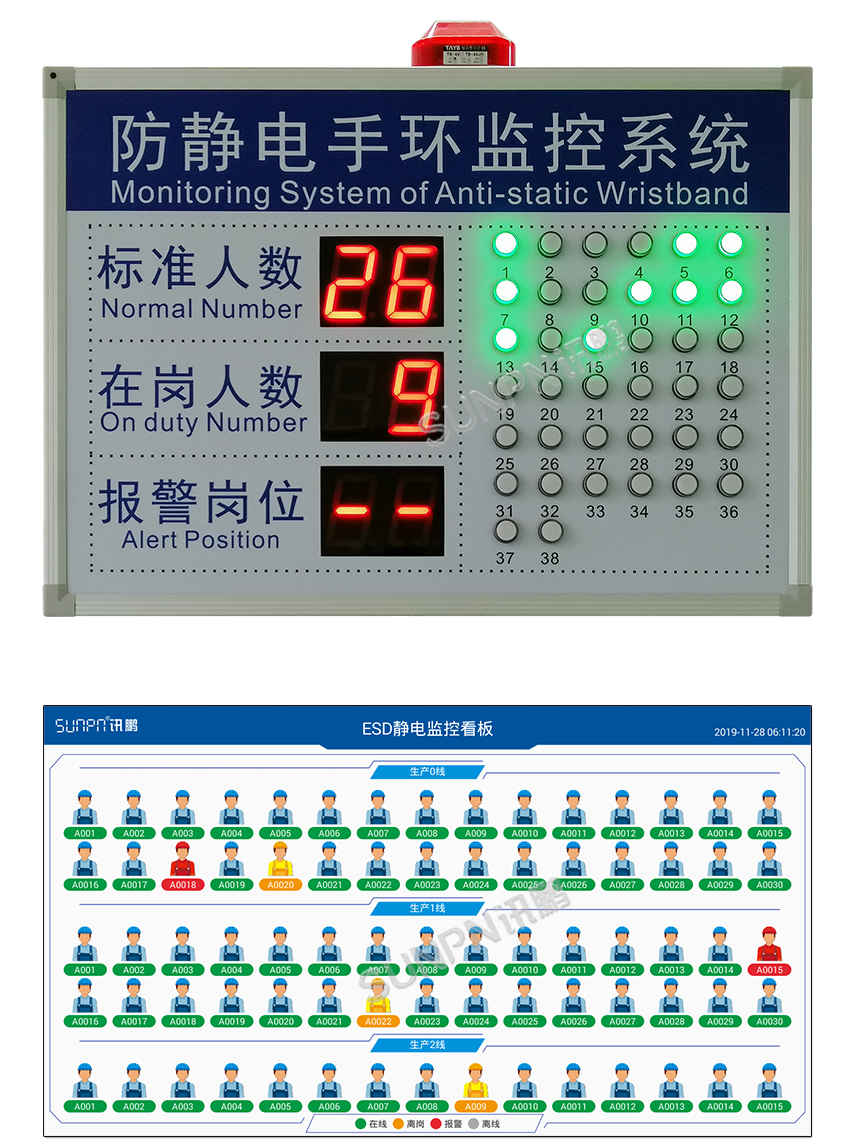

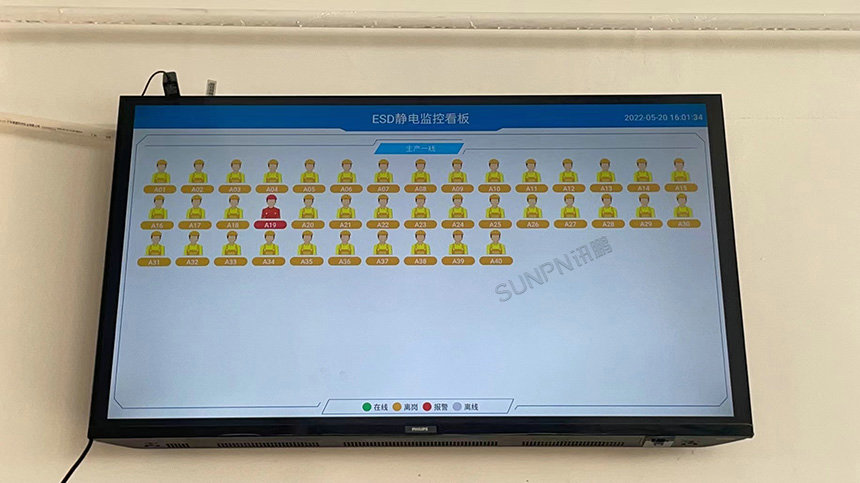

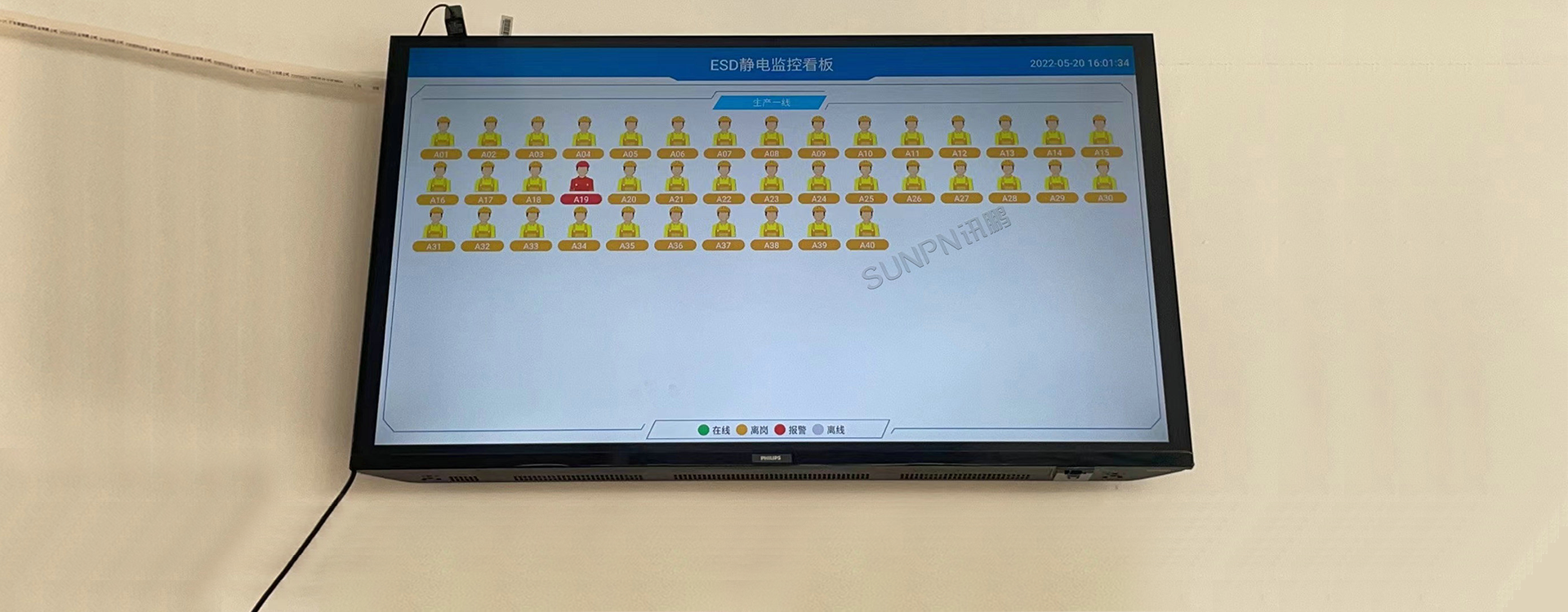

ESD防静电实时监控系统界面展示

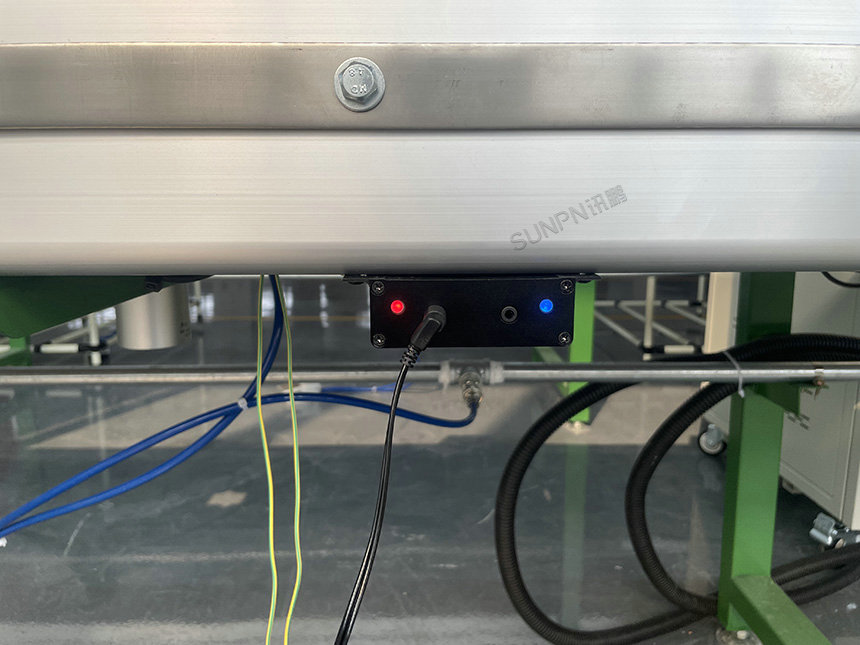

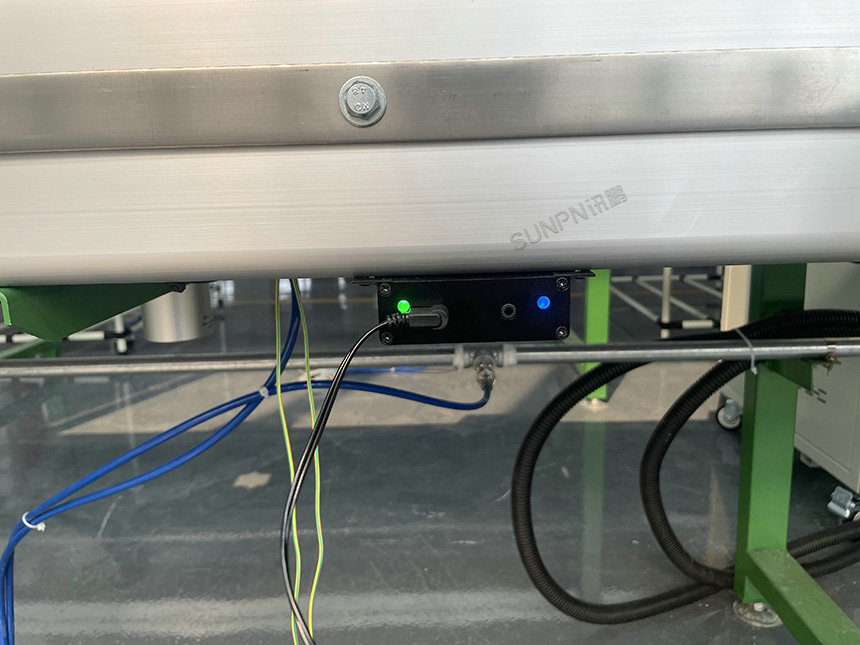

ESD防静电监控仪案例展示


防静电监控仪不同状态展示


ESD防静电监控仪佩戴指示灯


2ESD防静电实时监控系统现场视频


二、ESD防静电实时监控系统架构


1、分布式防静电手腕带监控系统架构

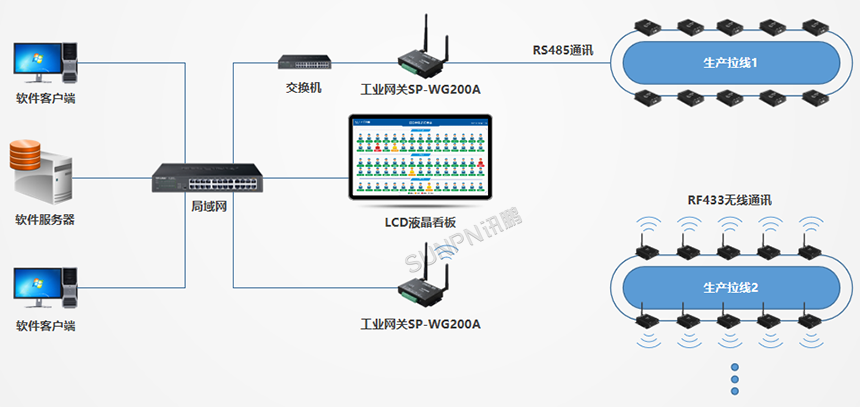

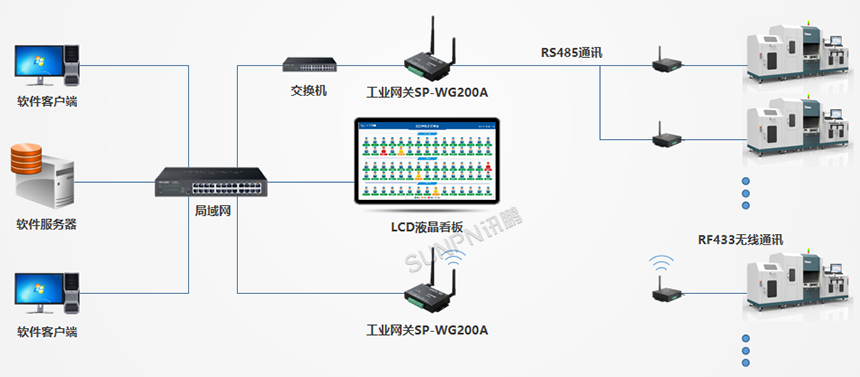

ESD防静电实时监控系统架构


2、分布式防静电设备监控系统

分布式防静电监控系统架构


三、ESD防静电实时监控系统显示硬件

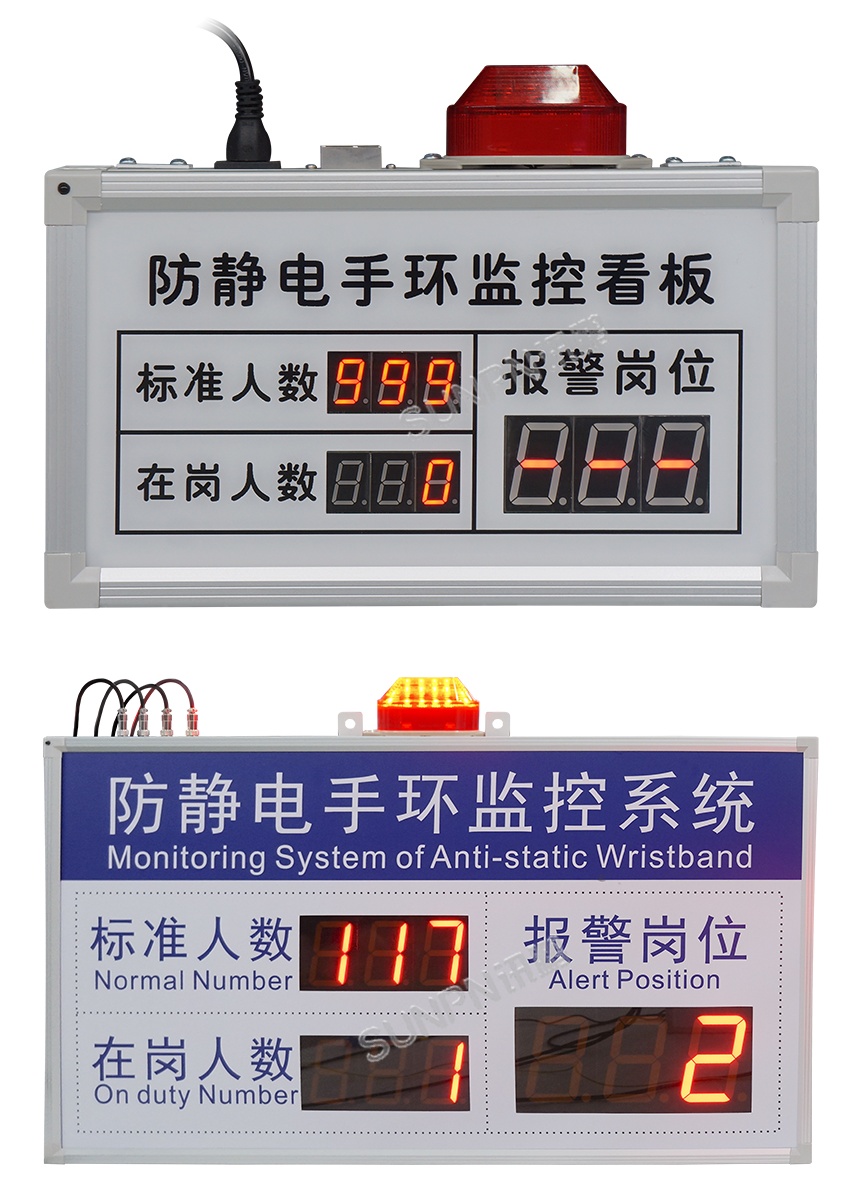

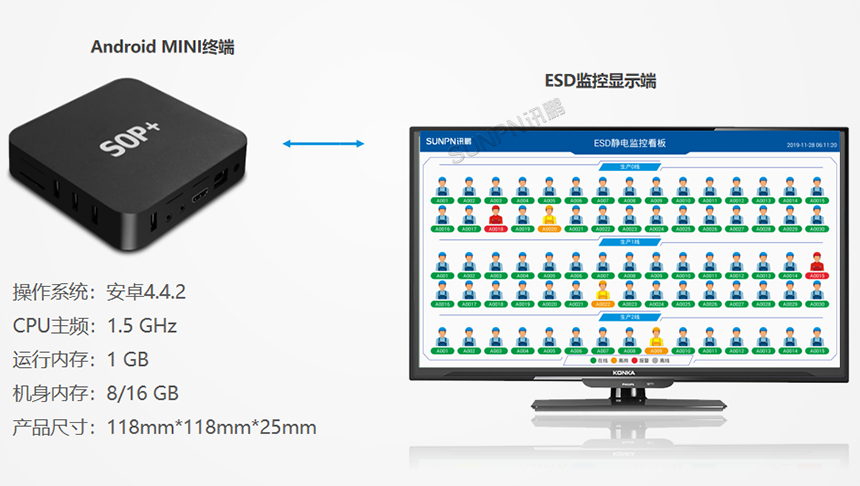

1、液晶看板:显示内容更灵活、美观时尚、更智能化人性化

防静电管理系统显示端硬件

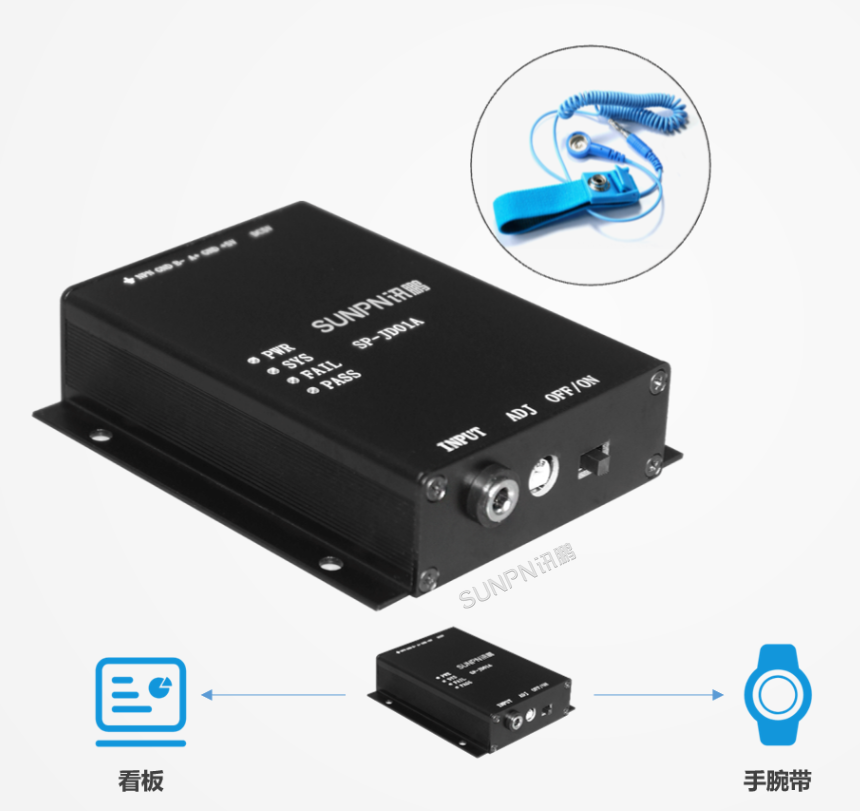

2、防静电手腕带监控仪SP-JD01A

SP-JD01A静电手腕带监控仪能实时监测操作人员佩戴腕带的情况及地线接入大地是否良好,遇到异常状况立刻自动声光报警,可同时通过RS485通讯接口将报警信息传达给企业管理系统,便于在线监控、统计、处理,确保静电防护安全有效;监控仪内部专门增加了安全电源隔离电路,避免因外部电源故障对佩戴人员造成电击伤害。

讯鹏ESOP静电监控仪

防静电手腕带监控仪SP-JD01A使用方法:

将静电手腕带监控仪安装在操作台面合适的位置。

将鳄鱼夹接地线可靠接入大地,另一端接入 端口。

佩戴好手腕带,使金属片紧贴皮肤,将手腕带的插头插在INPUT插孔。

接通电源,可选用5V电源适配器直接插入DC座,或者用5V直流电源接入接线端口(正极接+5V,负极接GND,将电源开关拔到ON状态。

防静电手腕带监控仪SP-JD01A状态说明:

正常状态:PASS绿灯亮。手腕带佩戴良好,手腕带和接地系统良好,静电防护有效。

报警状态:FAIL红灯闪亮和滴滴警报声,静电防护失效,应及时检查及处理故障。手腕带和手接触松动或连接线损坏;监控仪接入大地线脱落或接触不良;人体电阻过低或过高,可用螺丝刀轻微调节监控仪上ADJ旋钮即可;


3、防静电手腕带监控仪SP-JD02B

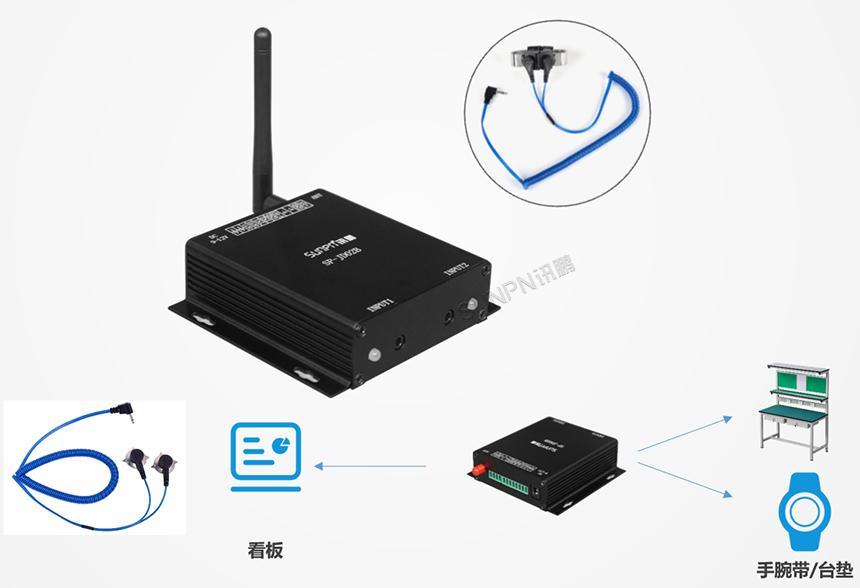

SP-JD02B静电手腕带监控仪能实时监测防静电腕带和防静电台垫的接地情况及其对地回路电阻,遇到异常状况立刻自动声光报警,可同时通过通讯接口将监控数据传达给企业管理系统,便于在线监控、统计、处理,确保静电防护安全有效。

监控仪自带输入/输出功能,可做其它信号控制或者外接警示灯,让岗位人员更直观了解当前防静电手腕带情况;每台监测仪可同时接两路防静电手腕带或防静电接地扣,方便靠近的两个工位共用一个监测仪,节省企业成本。

讯鹏双回路静电监控仪

防静电手腕带监控仪SP-JD02B使用方法:

①将静电手腕带监控仪安装在操作台面合适的位置。

②将鳄鱼夹接地线可靠接入大地。

佩戴好手腕带,使金属片紧贴皮肤,将手腕带(接地扣)的插头插在INPUT插孔。

④接通电源防静电监控仪开始正常工作。


防静电手腕带监控仪SP-JD02B状态说明:

正常状态:PASS绿灯亮。手腕带佩戴良好,手腕带(接地扣)和接地系统良好,静电防护有效。

报警状态:FAIL红灯亮和“滴滴”警报声,静电防护失效,应及时检查及处理故障。接口松动或连接线损坏;监控仪接入大地线脱落或接触不良;配置的报警阀值过低或过高;

离岗状态:离岗时蓝灯亮,用于工位人员离开岗位处理其他事件。拔掉手腕带插头自动进入离岗状态;

②外部输入离岗控制信号也可进入离岗状态。

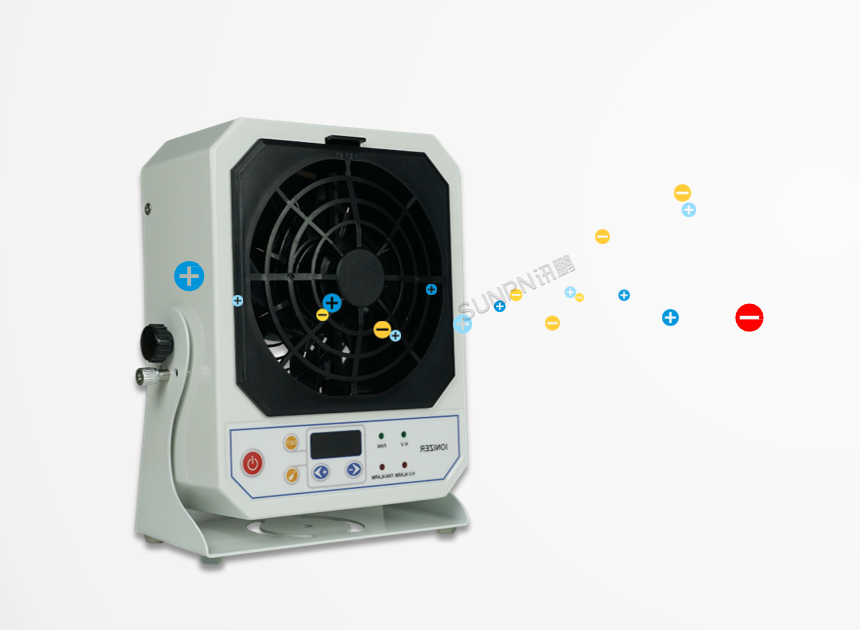

4、离子风机SP-F21AW-6P

SP-F21AW-6P离子风机是根据现场的环境因素来调整静电的情况的,可以输出正负,保持桌面或者生产环境在一个良好的环境下。

防静电管理系统硬件离子风机

离子风机SP-F21AW-6P功能展示

具有自动清洁放电针功能,可减少日常人工清洁保养频率

增加了无线网络监控功能,通过无线接收器与发射器实时监控

可根据车间环境,通过LED数码管显示清洁放电针时间1-999小时可调

具有整机锁定功能(参照按鍵功能說明)

自动离子平衡系統,离子平衡可达:O±10V以内

⑥配有除电运行正常指示灯和高压异常报警指示灯

配有风扇正常運行指示灯和异常报警指示灯;

采用特殊钨合金放电針,长期使用不易磨损

放电针组件和前风窗可灵活拆卸,便于清洁、维护、保养和更换。


三、ESD防静电实时监控系统案例介绍


1、ESD防静电实时监控系统相关推荐

防静电监控看板多款可选


防静电管理系统看板推荐

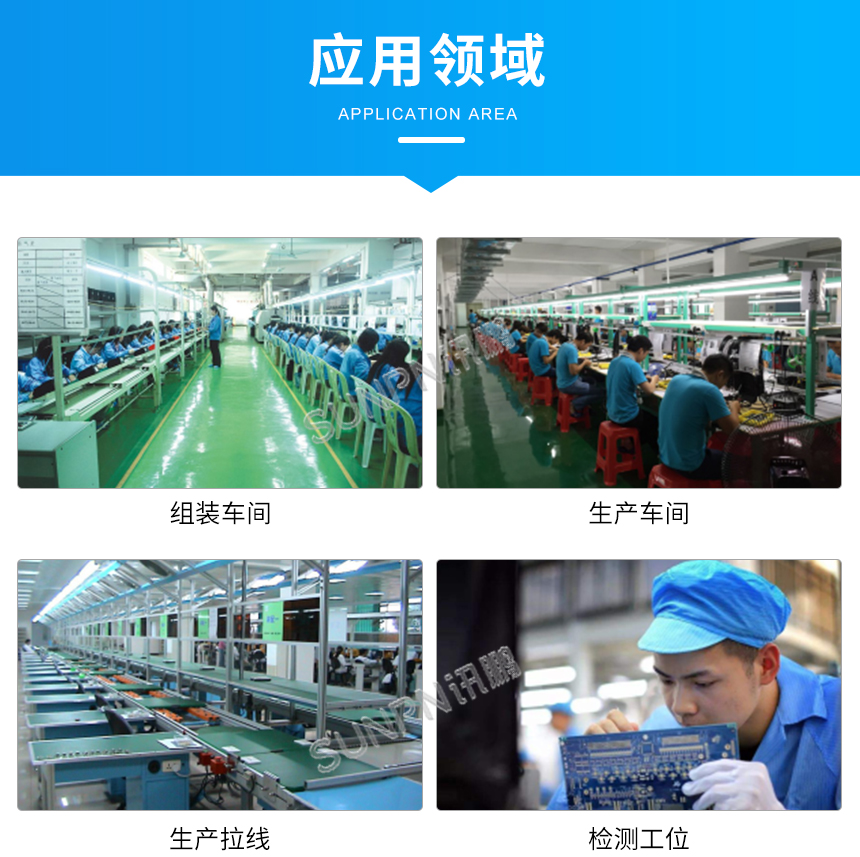

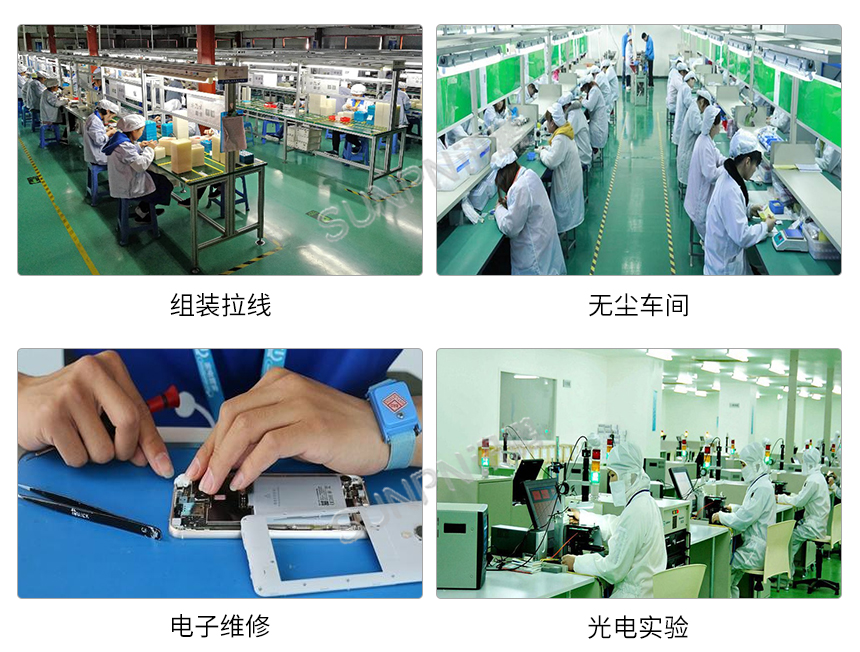

2、ESD防静电实时监控系统应用领域

ESD防静电实时监控系统-应用场景

防静电管理系统应用领域
