ESD防静电监控系统看板在新能源电子企业应用

在现代的新能源电子企业中，静电已经成为一个不可忽视的问题。静电的积累和释放可能会导致严重的产品质量问题，从而影响企业的声誉和利润。为了解决这一难题，广东某新能源电子企业引入了讯鹏科技的ESD防静电监控系统看板，以实时监测、自动测量和预警的方式来解决静电监控和数据采集的问题。

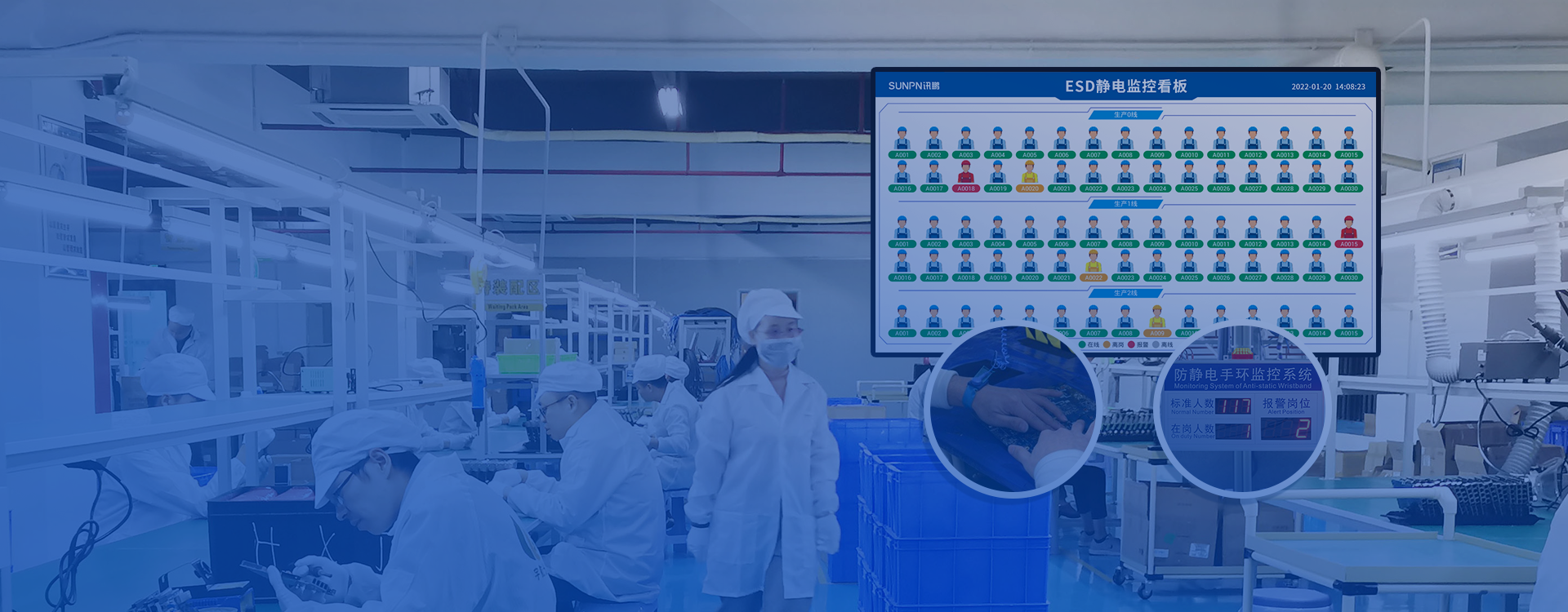

防静电监控看板

该防静电监控系统看板具有多项重要价值。首先，它能够实时监控静电情况，无需人工点检。通过全自动智能测量和预警功能，该系统能够准确地定位接地不良的监测点，从而及时采取措施进行修复。这种实时监控能够有效地减少产品质量问题的发生，并降低企业的生产成本。

防静电手环监控系统

防静电监控系统采用声光报警的方式进行监控。除了现场LED显示屏实时显示报警信息外，工位上的监测仪设备还配备了蜂鸣器报警功能，并且可以扩展使用LED警灯。这种声光报警的方式能够迅速吸引使用员工的注意力，使其能够及时采取措施来避免静电问题的发生。

防静电监控系统架构图

1、标题:固定印刷

2、标准人数:通过遥控器固定显示

3、在岗人数:自动检测当前静电监控仪的在线状态

4、报警岗位:当有员工没有佩戴静电手腕进行操作时，看板警灯亮起，蜂鸣器报警，相应面板上的指示灯也会亮红灯，报警岗位显示是几号工位没有佩戴手腕;看板无异常状态时状态指示灯亮绿灯。

5、看板预留RS485通讯接口，方便后期开发软件时使用

防静电监控系统应用架构

静电监控仪的安装方法

1.将静电手腕带监控仪安装在操作台面合适的位置。

2将鳄鱼夹接地线可靠接入大地

3.佩戴好手腕带,使金属片紧贴皮肤,将手腕带的插头插在INPUT插孔。

4.接通电源静电手腕带监控仪开始正常工作。

单/双路静电监控仪

1.实时监测操作人员佩戴腕带的情况及地线接入大地是否良好

2.遇到异常状况立刻自动声光报警，可同时通过RS485通讯接口或选配RF433无线通讯将报警信息传达给企业管理系统

3.在线监控、统计、处理,确保静电防护安全有效

4.安全电源隔离电路,避免因外部电源故障对佩戴人员造成电击伤害

通过遥控器编辑固定显示标准人数

该ESD防静电系统能够显著改善产品的品质。通过减少防静电设备的故障和错误使用，企业能够更好地控制因静电造成的产品质量问题。这不仅可以提升产品的可靠性和稳定性，还能够增加企业的客户满意度和市场竞争力。通过降低产品质量问题所带来的售后服务和退货成本，企业还能够实现生产成本的降低。

作者：XF
