3C数码制造车间ESD防静电监控系统案例

一、制造业生产现场静电监控难题:


生活中,不同物质的接触、分离或相互摩擦,即可产生静电。静电会给我们带来意想不到的困扰和麻烦,例如“产品容易吸附带电灰尘而受到污染”、“在产品的周围会产生有害电场”、“ESD击伤、击毁元器件”、“ESD造成的电磁干扰(EMI)”等。这其中ESD即静电放电所造成的危害最大,它具有隐蔽性、潜在性、损伤的随机性和失效分析复杂性等,相对于其它行业,随着近年来电子元器件小型化和高度集成化,加之大量MOS工艺的运用,因静电放电(ESD)而造成的电路或元器件失效的事件日益增多,所以安装ESD防静电监控系统尤为必要。

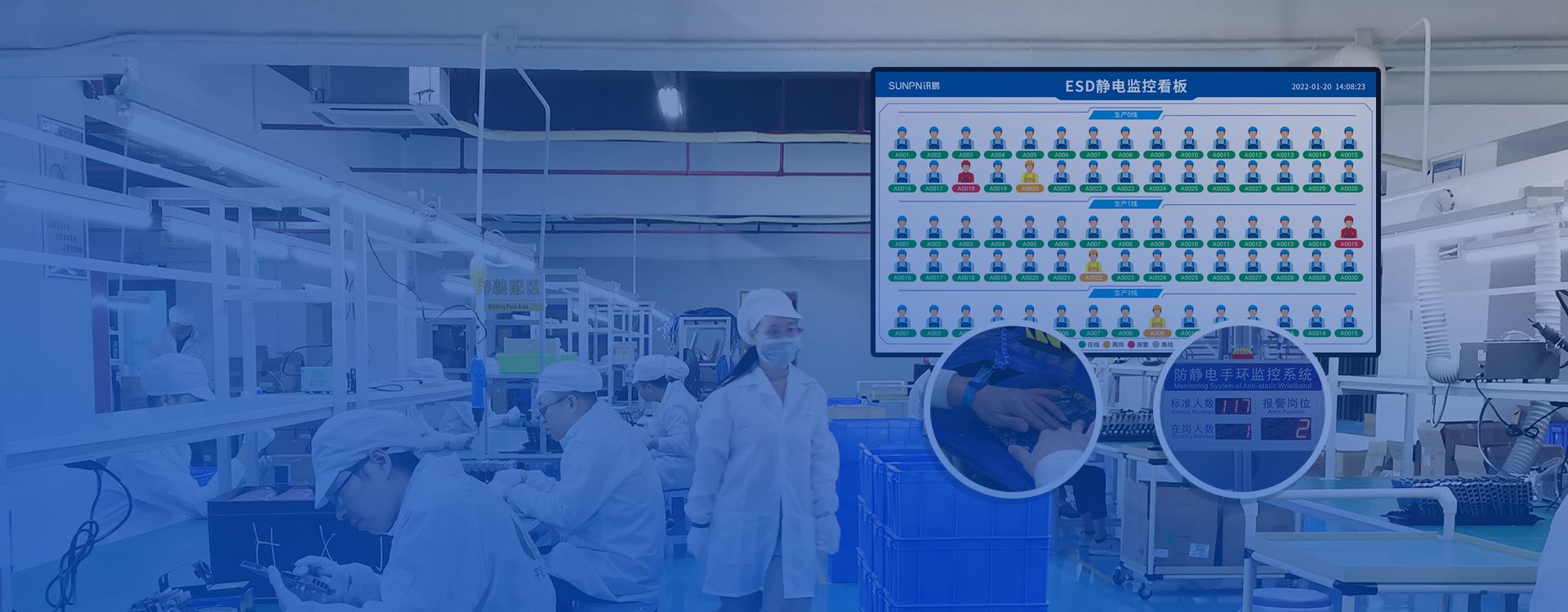

ESD防静电监控系统案例图

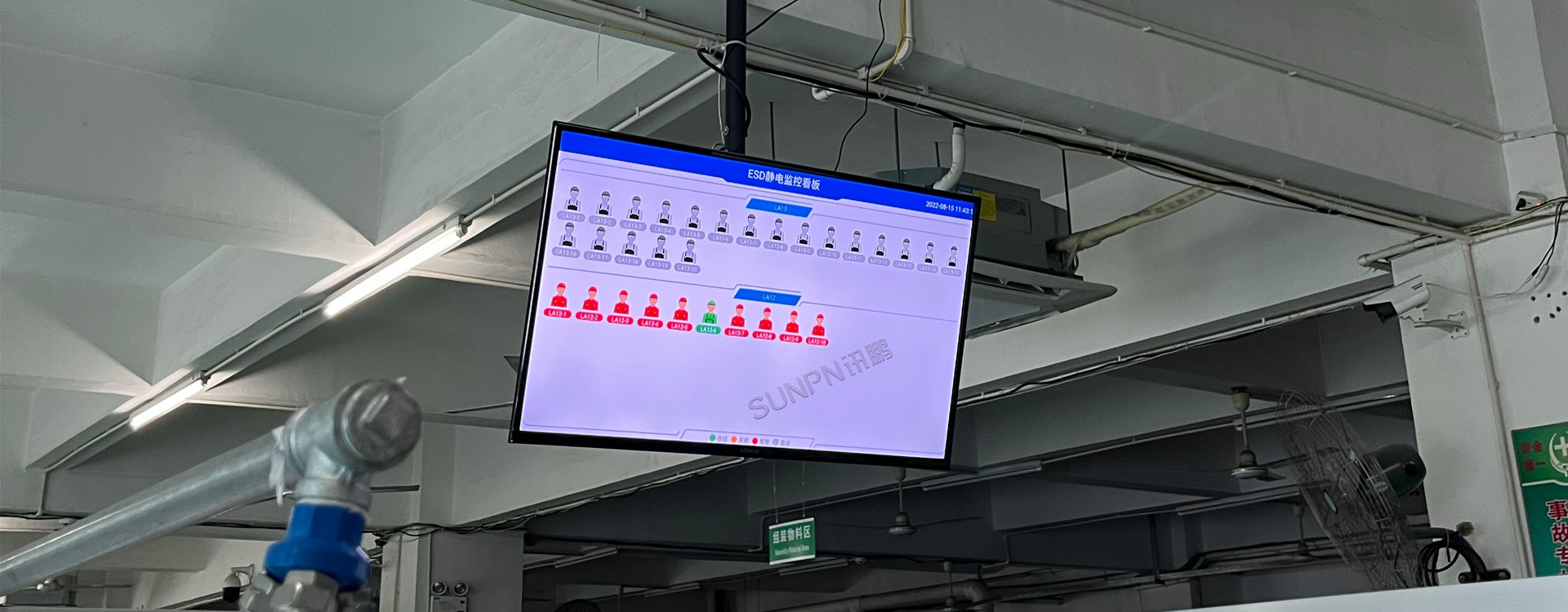

ESD防静电监控系统实拍图


车间生产管理ESD防静电状态监控系统是一个面向制造业生产现场,对于鼠标这种生产型工厂来说,工厂车间生产过程无疑是最重要的管理环节,有些繁琐的生产制造细节能让企业很难找到合理的生产管理解决办法,会导致人工效率低,错误多,使用投入成本高。讯鹏ESD防静电状态监控系统能够快速联络生产、物料、维修、主管等部门以满足生产线需求,实时掌控和管理生产线状况的专门应用管理系统,它是精益制造执行中的一个核心工具。

全面解决静电监控难题

二、ESD防静电监控系统价值


1实时监控:无需人工点检,达到全自动智能测量、预警、实时提示接地不良的监测点所在。


2声光报警:现场LED显示屏实时监控报警,工位除监测仪设备自带的蜂鸣器报警外,也可扩展LED警灯。


3品质改善:减少防静电设备的故障和错误使用,有效控制因静电造成的产品品质问题,降低企业的生产成本。


4高效管理:能让管理者或使用员工第一时间发现接地不良的位置,达到准确、快速的解决问题,自动产生完整数据结果和报表,防止人为错误。


5问题追溯:完整的事件记录,当产品因ESD造成的不良,可通过查询相关产线的数据记录,查找出ESD事故的问题节点。



三、ESD防静电监控管理系统配套系统架构



ESD防静电监控管理系统配套系统架构

四、ESD防静电监控管理系统配套硬件展示


ESD防静电监控管理系统硬件添加


防静电管控系统数采硬件



数据采集硬件——防静电手腕带监控仪


1、实时监测操作人员佩戴腕带的情况及地线接入大地是否良好。


2、遇到异常状况立刻自动声光报警。可同时通过RS485通讯接口或选配RF433无线通讯将报警信息传达给企业管理系统。


3、在线监控、统计、处理,确保静电防护安全有效。


4、安全电源隔离电路,避免因外部电源故障对佩戴人员造成电击伤害。




五、ESD防静电监控管理系统应用场景


ESD防静电监控管理系统应用领域

六、讯鹏ESD防静电监控管理系统负责人


ESD防静电监控管理系统负责人

讯鹏科技ESD防静电监控系统是对生产现场防静电设备的状态实现智能监控,通过产线建模、设备添加、用户管理等对软件系统进行设置,当设备状态发生变化时发送数据给显示屏与服务器记录,形成对工厂所有防静电设备的实时监控和管理。
