讯鹏TCPIP通讯模块软件配置说明

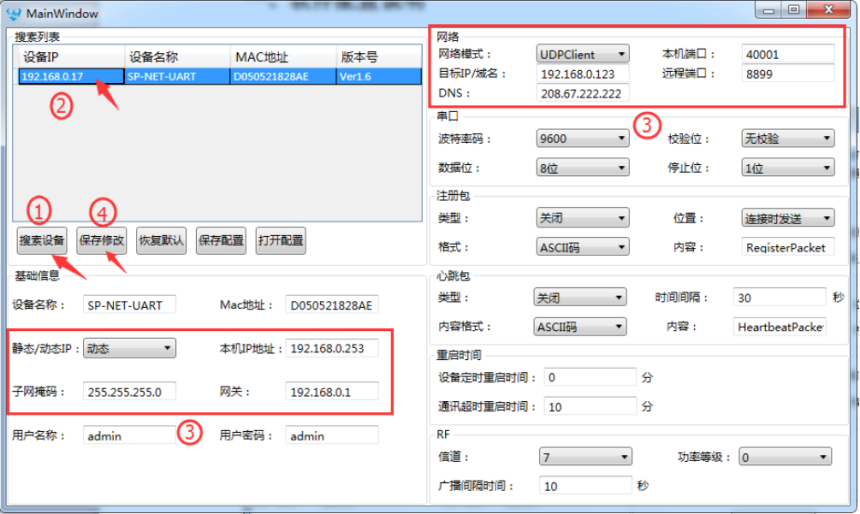

一、设备插好网线接通电源,打开配置软件，操作界面如下：

步骤1：点击“搜索设备”，如果连接正常搜索列会显示搜索到的设备。

步骤2：在搜索列表点击要配置的设备。

步骤3：根据用户应用需要进行相关参数设置。

步骤4：点击“保存修改”，并在弹出的“修改提示框”中，点击“确定”按钮，完成参数配置。

二、TCP模块链接及测试工具使用

视频右下方窗口，支持全屏播放

三、配置选项说明

1.基础信息

①设备名称：用户可自定义设备名称。

②Mac地址：设备唯一的物理地址，只可读。

③静态/动态IP：设置为动态表示设备自动获取IP地址；静态表示用户手动设置本机IP地址、子网掩码、网关；IP地址设置时请注意和局域网在同一个网段，且不能与其它IP地址冲突；

④用户名称和密码：在线升级固件时需要登录的用户名和密码；

2.网络

①网络模式：根据用户需要可设置 4 种模式：TCP Server、TCP Client、UDP server、UDP client。

当模块被配置为 UDP Server 端后，模块会记忆最后一次通信的 UDP Client 端，并且跟最后一次的 UDP Client端通信。而 UDP Client 模式则只会跟目标 IP 和端口通信。当设置成 TCP Server 时，不需要输入目标IP 地址。对于其它设置，需要在目标 IP 地址处填入需要连接的对方 IP 地址。远程端口处填入对方端口号，通讯两端的端口号必须保持一致。如果是作为Server端请配置为静态IP，避免断电重启后Server端IP地址发生变化。

②本机端口：本机通讯的端口号。

③目标IP/域名：要连接的对方IP地址，地址可以是固定IP地址或者是域名。

④远程端口号：要连接的对方通讯的端口号。

⑤DNS:域名解析服务器地址。如果目标IP填的是域名，就需要设置正确的DNS，否则无发解析域名。

3.串口：内部串口通讯参数。一般保持默认，或者根据设备要求进行相应的设置。

4.注册包：在一些特殊应用场合，连接服务器时需要向服务器发送一条注册信息进行认证，注册包可以自定义内容也可用MAC地址定义。

5.心跳包：表示以设置的间隔时间向服务器或者串口发送心跳包内容，可根据心跳包判断设备是否在线等。

6.重启时间：

①设备定时重启时间：更为底层可靠性保障机制，如果在所设置的时间内没有监听到任何通信数据则强制重启网络。

②通讯超时重启时间：在设定的时间内，没有收到任何通讯数据认为通讯超时，设备会自行重启重并初始化网络。

7.RF：预留扩展功能，用作无线通讯参数配置。

四、tcp连接用测试软件Modbus Poll(连接网线)视频

视频右下方窗口，支持全屏播放

五、NetworkSettings配置工具（安装包）

点击 （此链接）跳转到《工具软件》页面，选择“讯鹏TCP模块配置工具”点击“下载”
