数字化工厂ESD防静电监控系统解决方案

1、静电的危害

静电的产生方式是多种多样的，可能有时一个小小的摩擦、两个物体之间的接触等都可能产生静电。其特点是长时间积聚、高电压、低电量、小电流和作用时间短。在产品的生产制造过程中，静电会给我们带来意想不到的困扰和麻烦，由于电子行业的迅速发展，体积小、集成度高的器件得到大规模生产和应用，集成电路的集成密度越来越高，从而导致导线间距越来越小，绝缘膜越来越薄，相应的耐静电击穿电压也越来越低，所以工厂车间采取有效的静电防护措施十分必要。这其中ESD（Electrostatic Discharge）即静电放电所造成的危害最大，相对于其它行业，随着近年来电子元器件小型化和高度集成化，加之大量MOS工艺的运用，因静电放电（ESD）而造成的电路或元器件失效的事件日益增多。

2、静电监测的应用现状

随着近年来电子企业对ESD的危害的深入认识，主流电子工厂普遍在静电敏感工位采取了防静电措施，并引入了腕带接地电阻测试仪等点检设备，有的还和门禁组成防静电门禁系统。这些手段能够在一定程度上保证防静电腕带等防护措施的有效性，但是却不能在作业过程当中对防静电措施的有效性进行及时地、动态地检查，也不能在措施失效时及时给出提示。另外，电子企业的生产线具有工位多、场地大、分布广的特点，所以通过网络把“集线控制器”、“接地监控器”、“腕带”、“数据转换器”、“计算机”等设备连接起来，组成一个完整的静电监控网络系统，在系统软件的控制下，实现真正意义上的实时监控、数据储存、以及动态显示等功能，通过无线网络实时传输检测结果到电脑端，储存检测数据并生产报表便于查询分析，就可以解决长期以来工厂里对静电监控和数据采集记录等难的问题。

3、ESD防静电监控系统

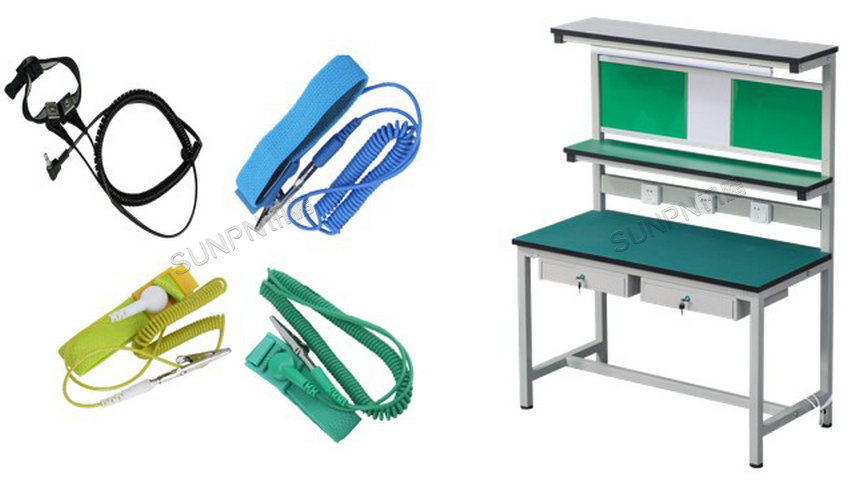

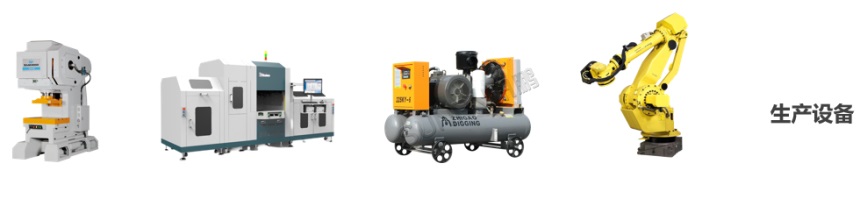

讯鹏ESD防静电监控系统是对企业的防静电设备和生产设备接地状态进行实时检测、数据储存、以及动态显示的数字化管理工具。ESD防静电监控系统主要用于监控手腕带、设备接地的实时静电防护状况，可以自动化记录数据，并有状态指示、蜂鸣等报警，提醒用户手腕带断开或接地不良好。通过防静电监控仪对防静电手腕带和生产设备的实时监控，由RS485有线或RF433无线把数据传输给管理软件存储、并实时发送至现场显示屏，让现场管理人员时刻精准了解现场的静电防护情况。解决长期以来工厂里对静电监控和数据采集记录困难的问题。

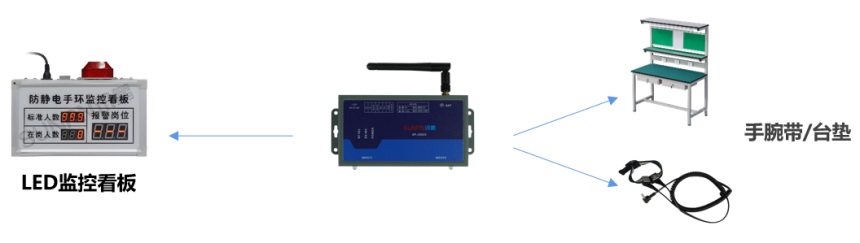

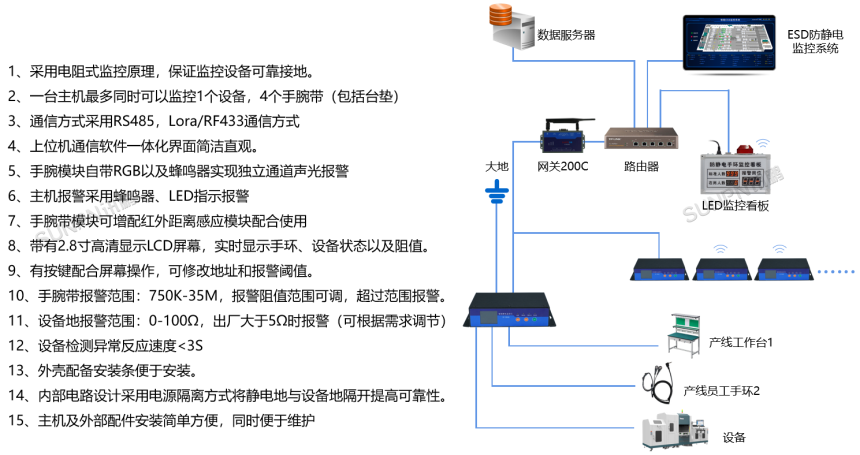

ESD防静电监控系统-系统架构

4、ESD防静电监控系统的系统价值

1、实时监控：可视化管理，实时监控静电控制状态，无需人工点检，故障实时报警显示，记录所有事件数据的功能。

2、产品追溯：完整的事件记录，当产品因ESD造成的不良，可通过查询相关产线的数据记录，查找出ESD事故的问题节点与原因记录。

3、声光报警：现场LED显示屏实时监控报警，工位除监测仪设备自带的蜂鸣器报警外，也可扩展LED警灯。

4、高效管理：能让管理者或使用员工第一时间发现接地不良的位置，达到准确、快速的解决问题，自动产生完整数据结果和报表，防止人为错误。

5、品质改善：保持防静电设备和生产设备防静电系统的正常运行，有效控制因静电造成的产品品质问题，降低企业的生产成本，同时保障操作员的人身安全。

ESD防静电监控系统硬件介绍

1、单工位单回路静电监控仪SP-JD01B

SP-JD01B静电手腕带监控仪能实时监测操作人员佩戴腕带的情况及地线接入大地是否良好，遇到异常状况立刻自动声光报警，可同时通过RS485通讯接口将报警信息传达给企业管理系统，便于在线监控、统计、处理，确保静电防护安全有效；监控仪内部专门增加了安全电源隔离电路，避免因外部电源故障对佩戴人员造成电击伤害。

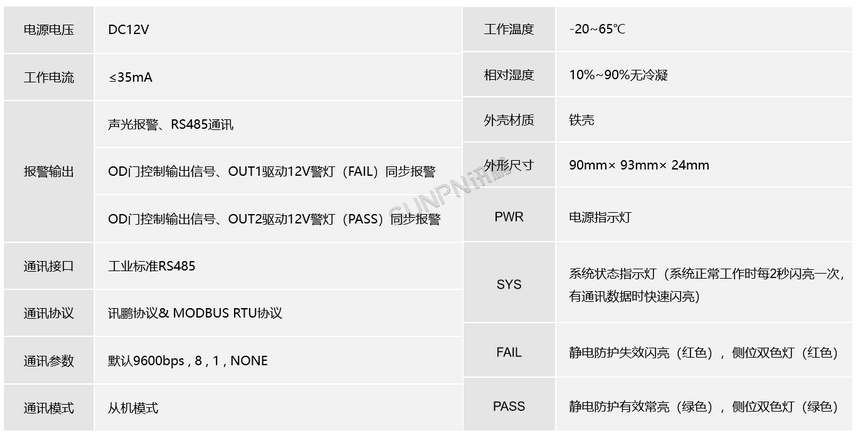

单工位单回路静电监控仪SP-JD01B-参数说明

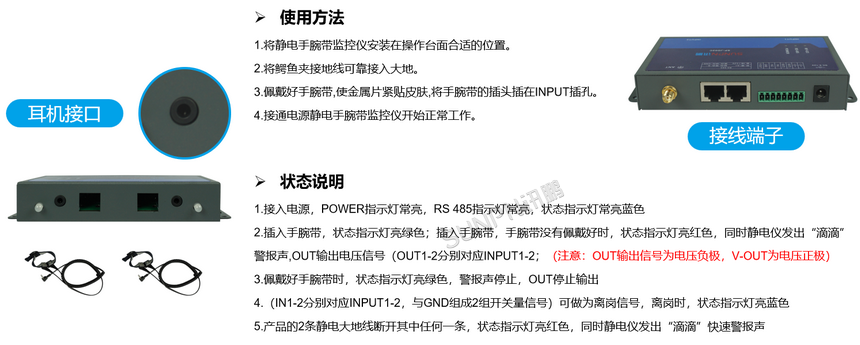

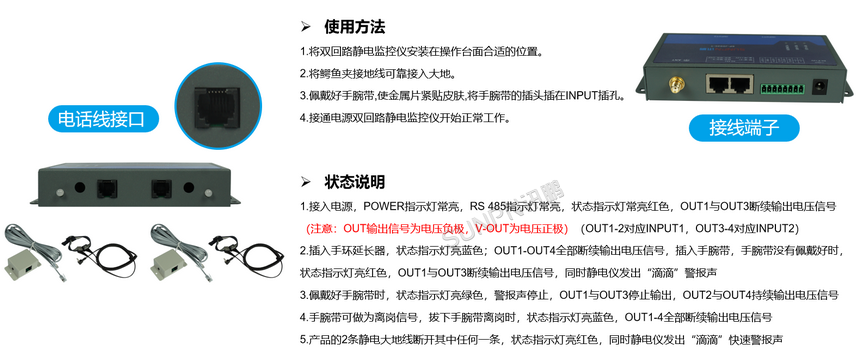

2、双工位双回路静电监控仪SP-JD02C

双回路静电监控仪C款能实时监测操作人员佩戴腕带和工作台垫的接地情况及其对地回路电阻，遇到异常状况立刻自动声光报警，可同时通过通讯接口将监控数据传达给企业管理系统，便于在线监控、统计、处理，确保静电防护安全有效。监控仪自带输入/输出功能，可做其它信号控制或者外接警示灯，让岗位人员更直观了解当前防静电手腕带情况；每台监测仪可同时接两路防静电手腕带或接地扣，方便靠近的两个工位共用一个监测仪，节省企业成本。

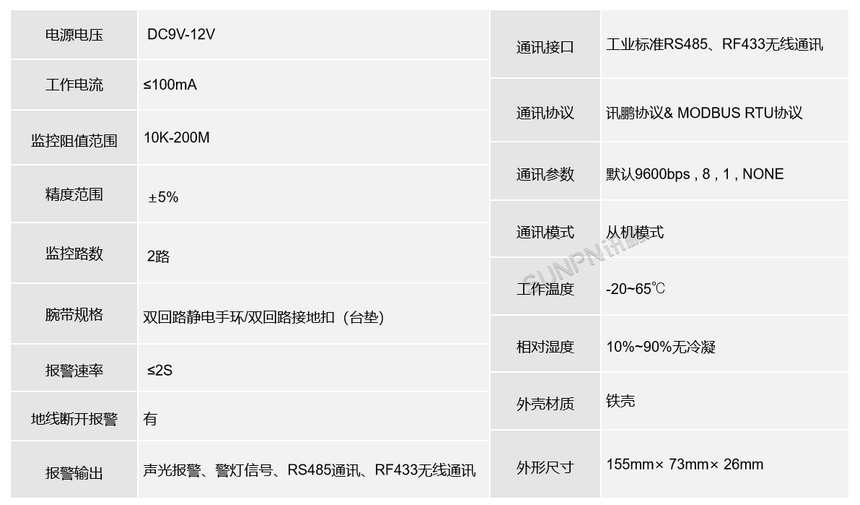

双工位双回路静电监控仪SP-JD02C-参数说明

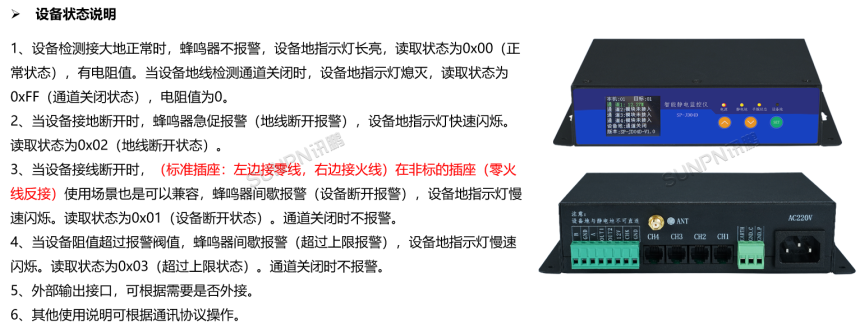

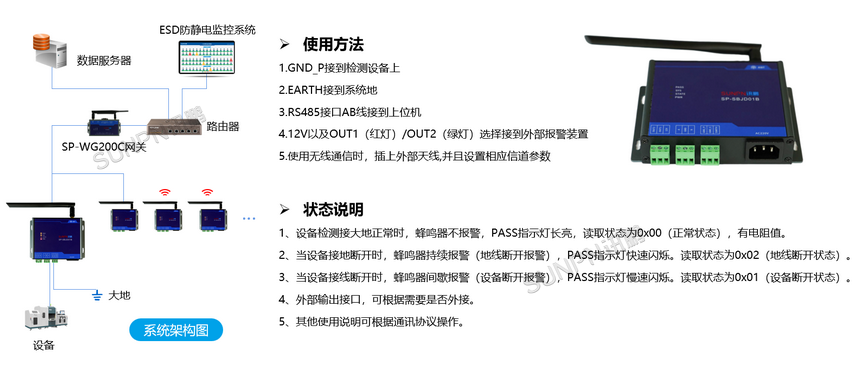

3、设备接地防静电监控仪SP-SBJD01B

讯鹏自主研发设备静电检测仪型号为SP-SBJD01B,是一款可以检测现场设备是否和实际大地接触良好的仪器。可以准确的检测出设备有没有接好大地，并且可以测出接地回路的电阻值(0~100Ω)，同时带有声光报警装置。通过RS485/Lora/RF433与上位机进行实时通信，可以检测到状态和阻值等参数，用户可以实时监控现场设备接地情况。

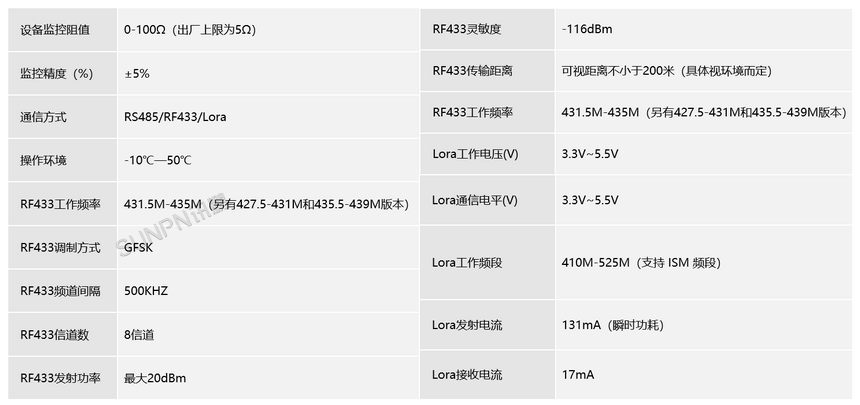

设备接地防静电监控仪SP-SBJD01B-参数说明

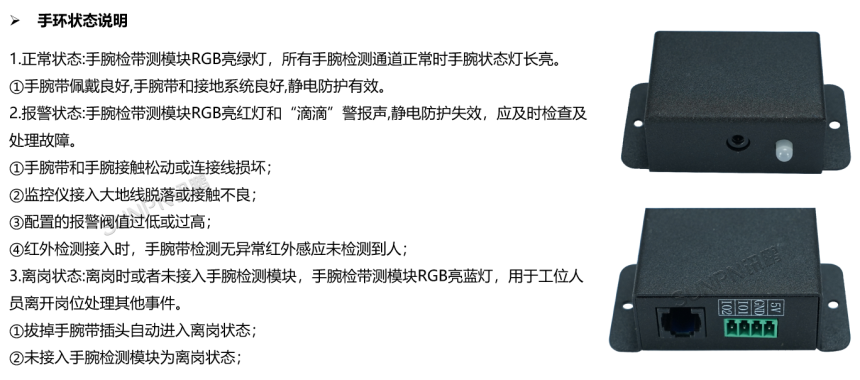

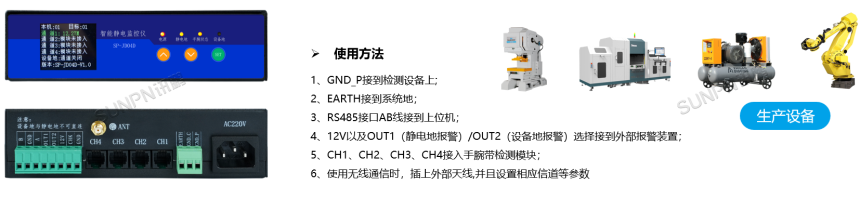

4、设备接地防静电监控仪SP-JD04D

讯鹏自主研发智能静电监控仪型号为SP-JD04D,是一款可以监控手腕带、设备地的实时静电防护状况，可以检测现场设备是否和实际大地接触良好的仪器。可以准确的检测出设备有没有接好大地，并且可以测出接地回路的电阻值(0~100Ω)。能实时监测操作人员佩戴腕带的情况及人体对地回路电阻，遇到异常状况立刻自动声光报警，可同时通过通讯接口将监控数据传达给企业管理系统，便于在线监控、统计、处理，确保静电防护安全有效。

5、ESD防静电监控闸机

讯鹏ESD防静电监控闸机是保证作业人员在进入静电防护区之前，已经做好人员静电接地并释放静电，在静电测试设备上测试本身静电低于某个值后，闸机才会放行通过。可外接设备（需定制）：身份证阅读器、扫码枪、LED控制卡、人脸模块、指纹模块、ESD门禁看板，集成整体解决方案。主要应用于电子厂、半导体业无尘室、药剂厂、实验室等场合。

讯鹏ESD防静电监控闸机包括：桥式翼闸 SP-GB-YZ、三辊闸SP-GB-SGZ、无忧小摆闸SP-GB-XBZ。

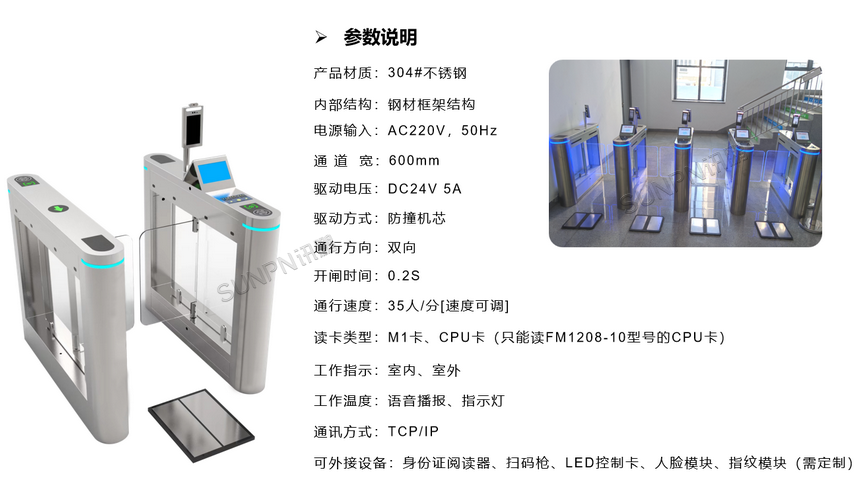

桥式翼闸 SP-GB-YZ

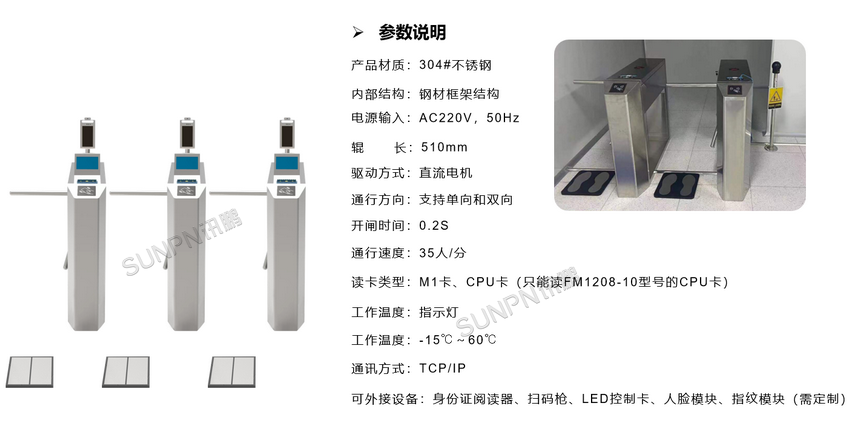

三辊闸SP-GB-SGZ

无忧小摆闸SP-GB-XBZ

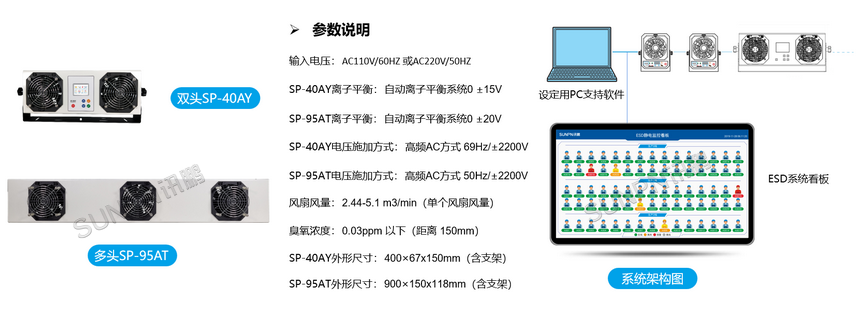

6、除静电离子风机

防静电离子风机是离子风机中的一个种， 除了具有出众的除静电性能，防止静电污染及破坏外，本身也具有防静电的功能。防静电离子风机根据电源使用的不同，包括高周波式、交流式、直流式三种形势。实行电晕放电，生产大量的正负离子电荷，中和对象物体所带的电荷。根据对象物体表面所带的正负电荷的不同，而产品相应的电荷，已达到除静电的目的。

主要应用在电子生产线、维修台、电子产品等静电防护区域。防静电离子风机具有体积小、重重轻、安装方便等特点，加上防静电和除尘效果明显，适用场所广泛。

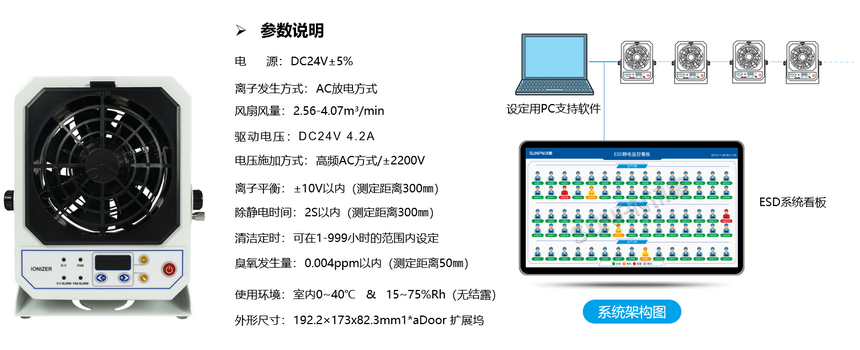

单头离子风机SP-F21AW-6P

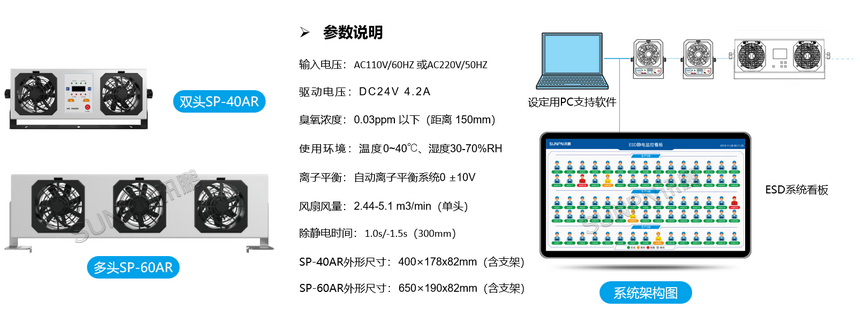

低压高频离子风机

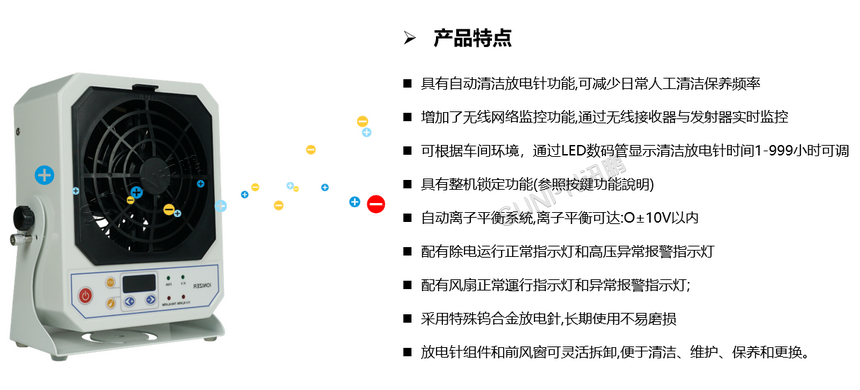

智能离子风机

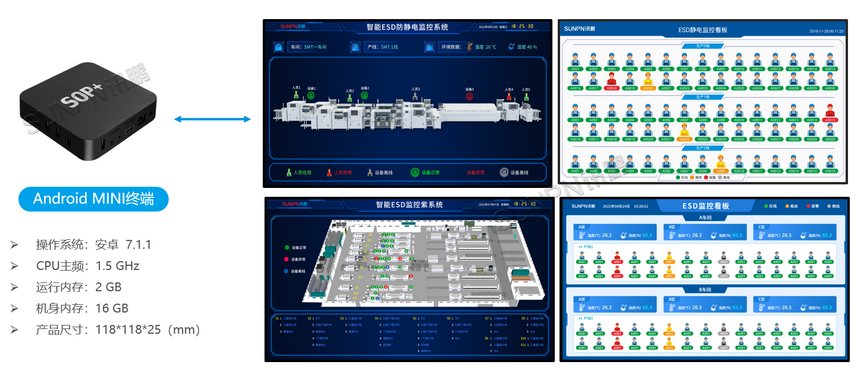

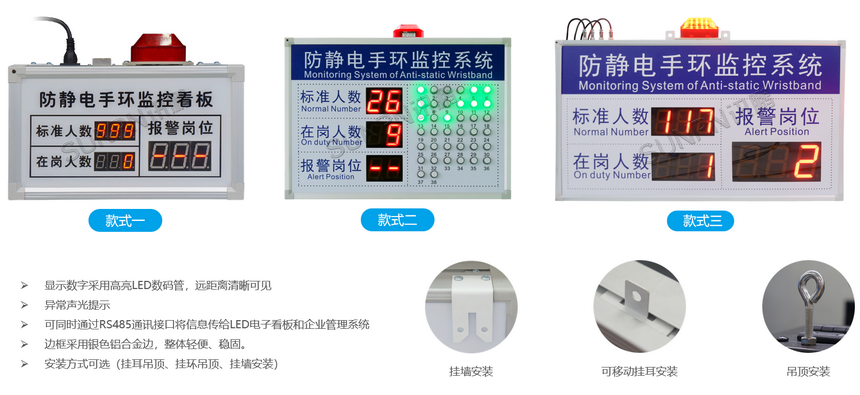

7、ESD监控看板

监测看板可直观了解车间静电手环佩戴情况，省去人员的定时巡查;自主研发、工业级品质，为客户提供最合理的解决方案。

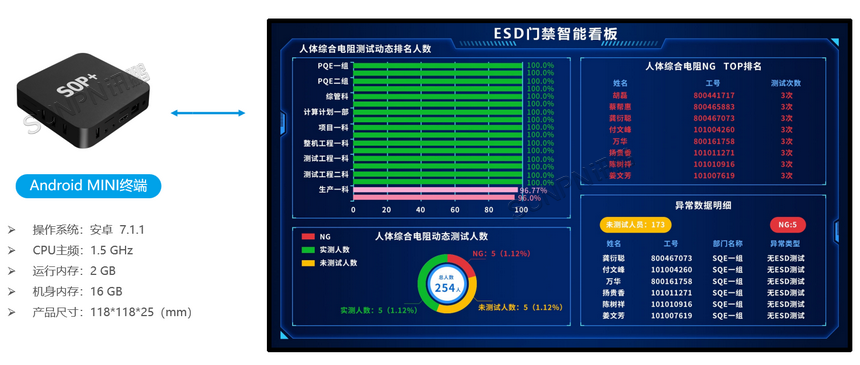

ESD门禁智能看板

ESD静电监控看板

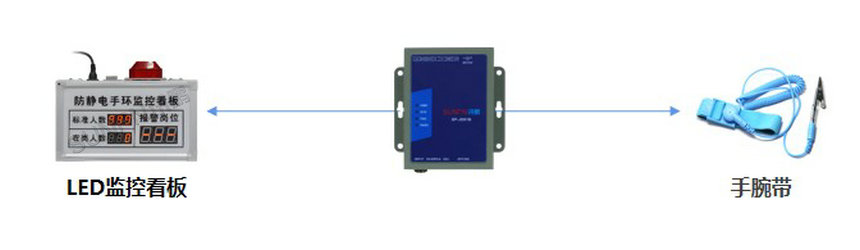

ESD防静电手环监测LED看板

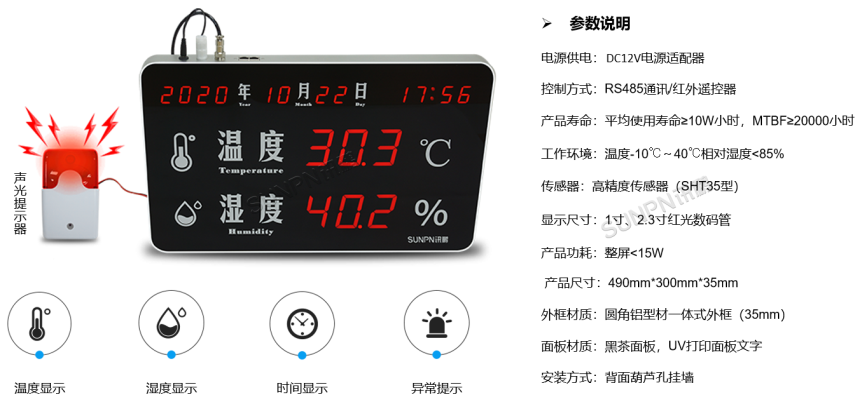

8、温湿度显示屏

产品型号：SP-BPSZHTP-D，自由设置温湿度上下限，可外接提示器，并超出限值时会发出提示。

9、在线尘埃粒子计数器

产品型号：SP-CALI-B-001，采用光学散射原理，可精确检测并计算单位体积内空气中不同粒径的悬浮颗粒物的个数。

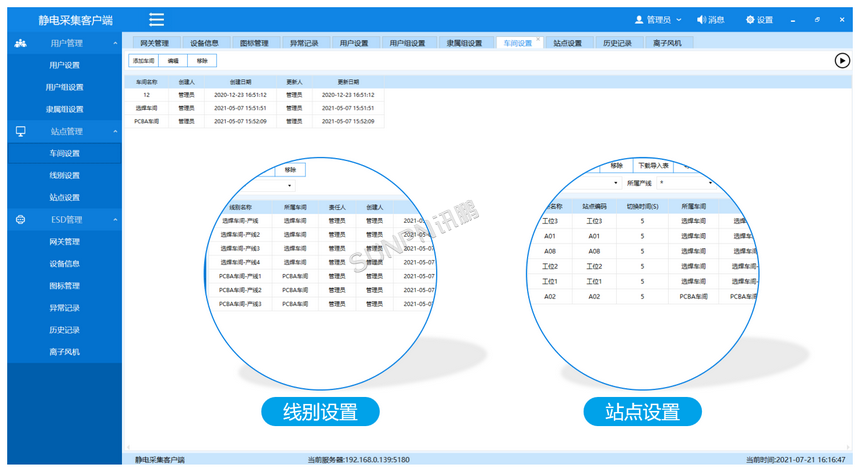

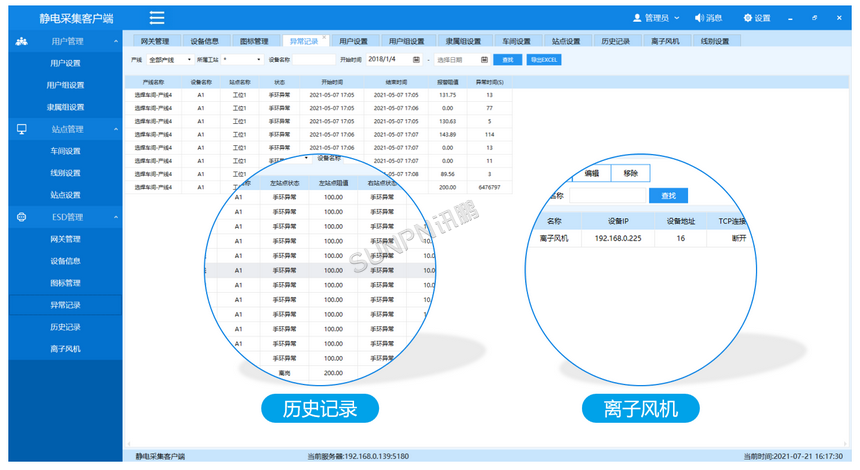

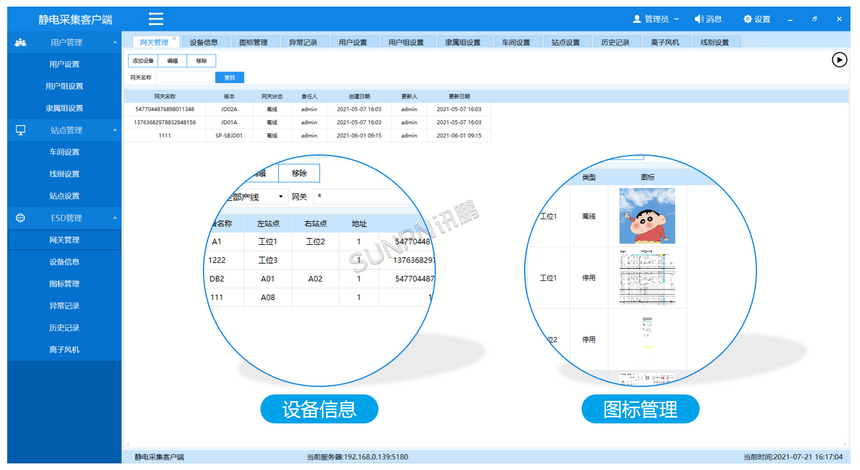

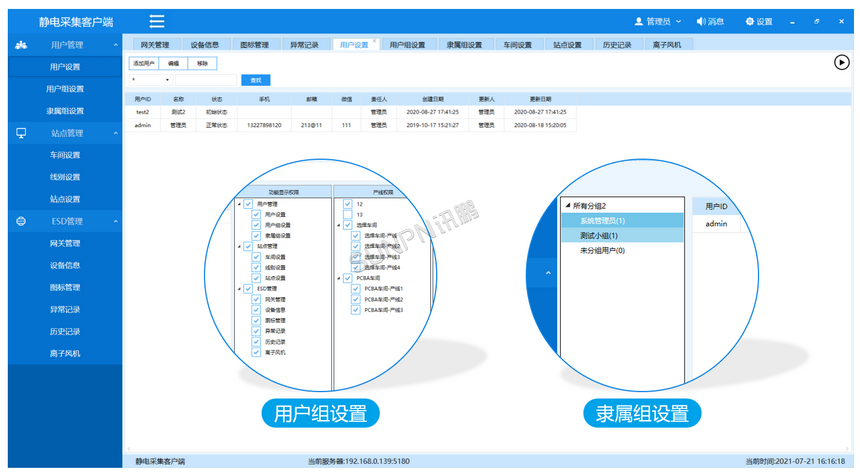

ESD防静电监控系统的软件介绍

讯鹏科技ESD防静电监控系统是对生产现场防静电设备的状态实现智能监控，通过产线建模、设备添加、用户管理等对软件系统进行设置，当设备状态发生变化时发送数据给显示屏与服务器记录，形成对工厂所有防静电设备的实时监控和管理。

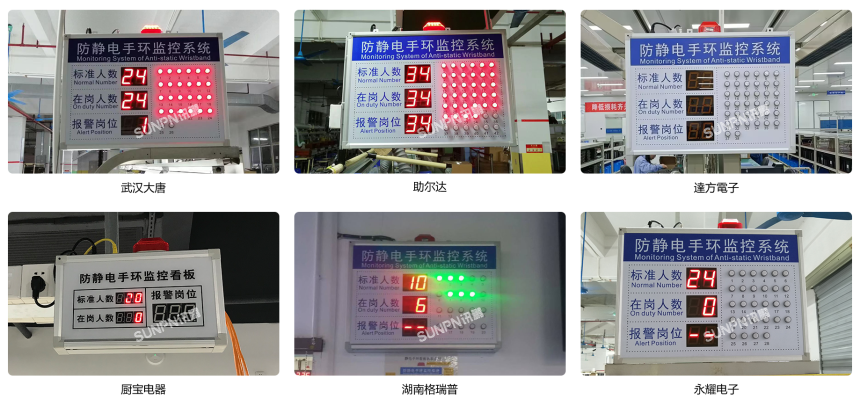

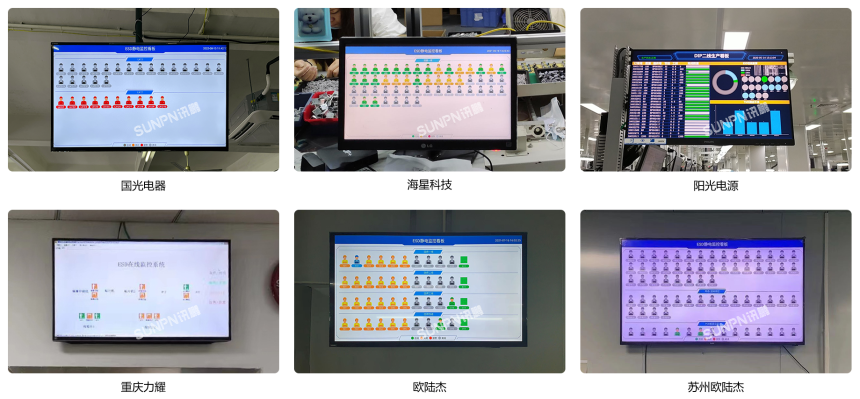

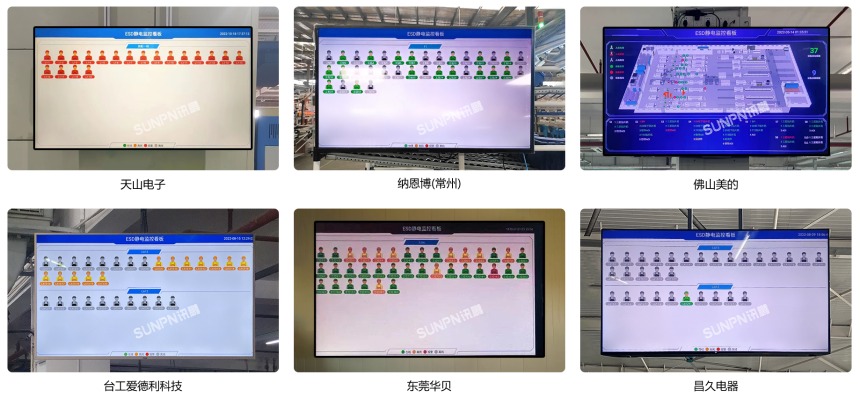

ESD防静电监控系统的应用案例

ESD防静电监控系统的应用领域
