人体静电测试仪在电子制造业起到什么作用？

在电子制造业中，由于电子产品对静电敏感，人体静电可能对电子产品造成损害。因此，人体静电测试仪成为了电子制造业不可或缺的设备。本文将介绍人体静电测试仪的使用方法和注意事项，以确保在电子制造过程中有效地防止静电对产品的损害。

  一、设备描述

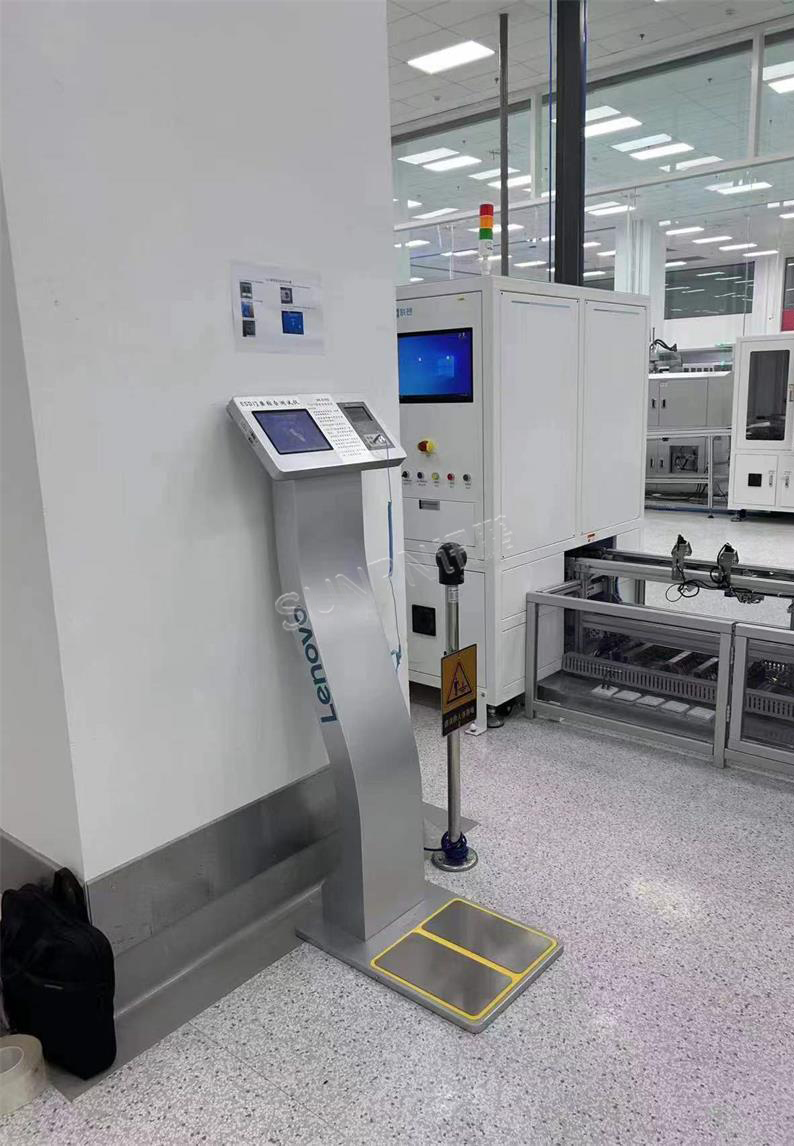

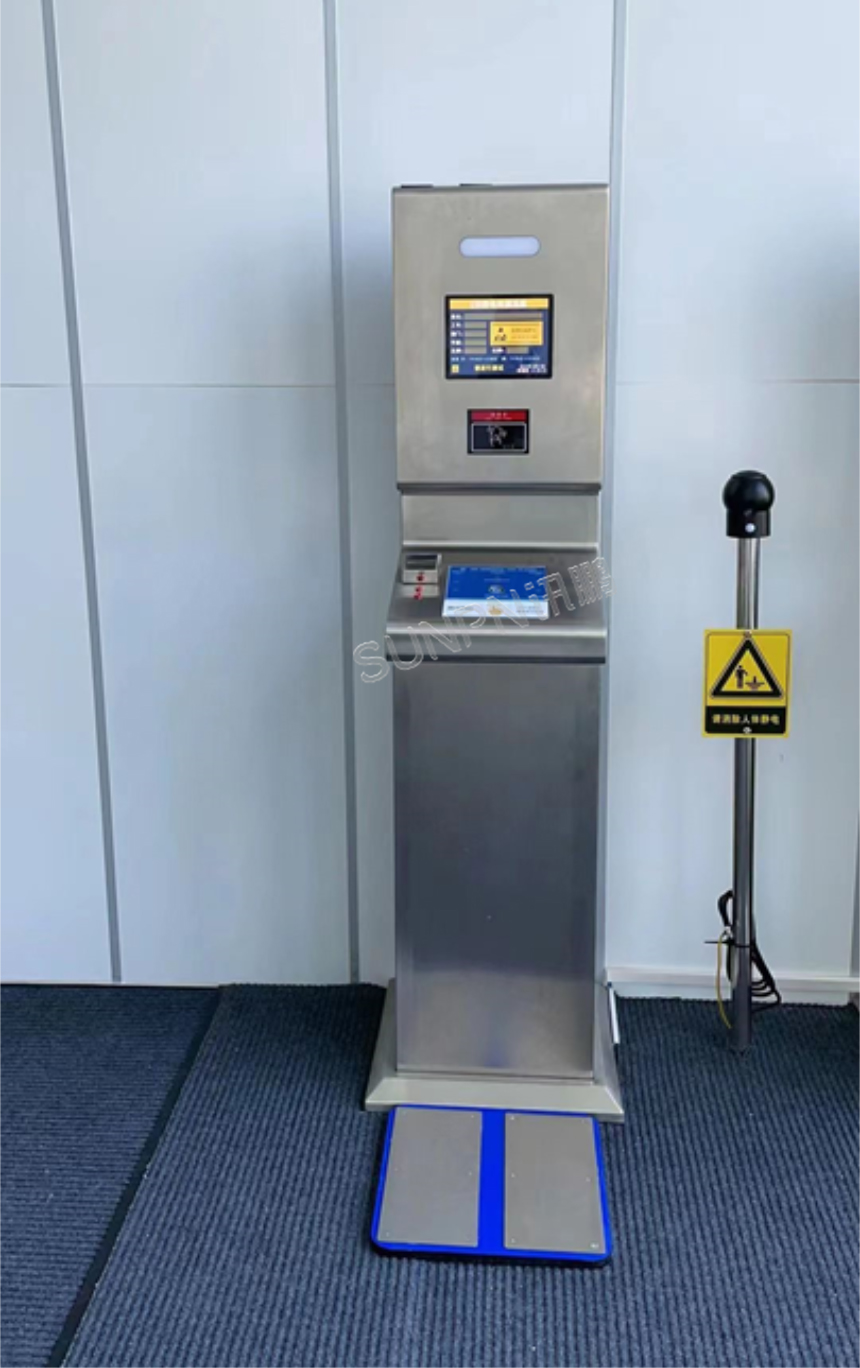

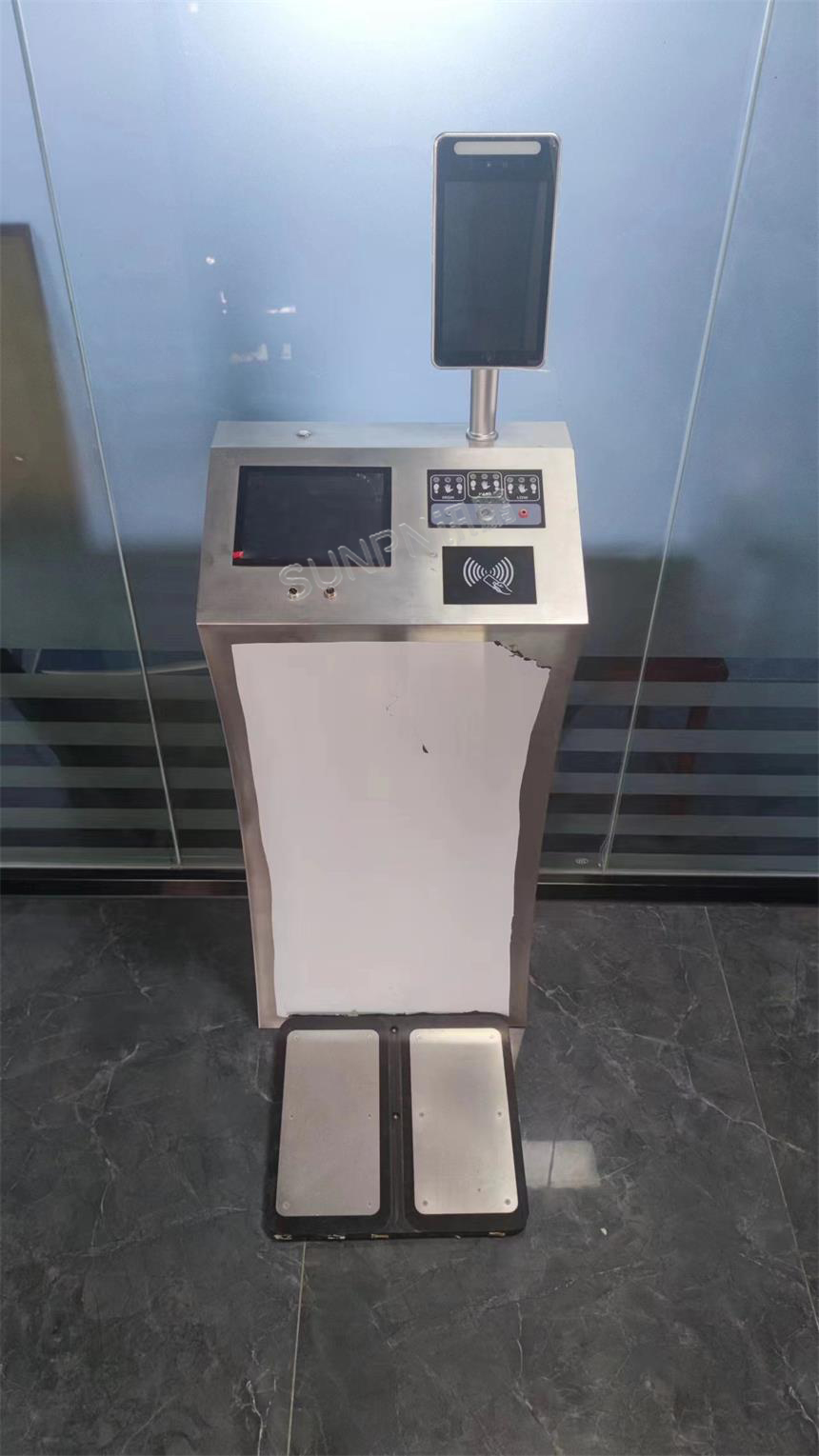

在电子制造过程中，工作人员身上的静电电荷可能会对电子产品产生负面影响，因此必须对工作人员的静电进行监测和控制。人体静电测试仪可以帮助企业监测工作人员身上的静电电荷，并采取相应的措施来控制静电的产生和传播。人体静电测试仪可以检验操作员手腕带和防静电鞋的功能，并判断这种功能是否可以充当接地线路，确保可以作为地面设备的限流电阻。操作员手腕带和防静电鞋测试可以同时进行，无需分开测试。绿灯亮，说明测试通过。蓝 红 灯亮并伴有警鸣声，说明测试失败。可能手腕带和防静电鞋都没通过，可能是其中一项没有通过。如果是防静电鞋没有通过，可能是其中一只没有通过，左脚或者右脚。

二、产品特性

1. 同时测试手腕带，左鞋，右鞋是否合格

2. 可以测试单线手腕带和双线手腕带

3. 可以选择只测试手腕带或防静电鞋

4. 测试耗时短，迅速显示手腕带、左/右鞋测试结果

5. 符合最新ANSI/ESD S20.20-2007标准

6. 用户可以设置测试上下限阻值以符合不同规范

7.圆形触摸机械按钮

8. 红、绿、蓝三种颜色LED按键灯指示显示测试结果

9. 继电器通/断电信号控制门禁

10. 待机整机无反应 按测试按钮进行测试

11. 设备支持三路信号（手 左脚 右脚 ）高低电平输出

三、产品参数

四、设备操作

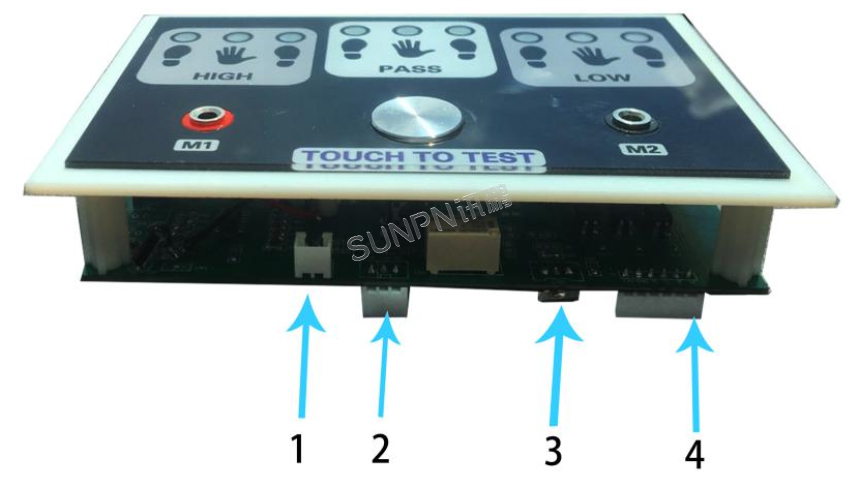

①脚腕带插孔（L R） ②继电器输出   ③测试模式拨码开关    ④电源高低电平接口    ⑤手腕带接口   ⑥触摸按钮开关

⑦手腕带接口    ⑧手脚低阻状态指示灯 ⑨手脚PASS状态指示灯 ⑩手脚高阻状态指示灯

五、测试方式

1. 产品安装完毕接通电源，呈待机状态。

2. 待机状态下所有测试结果指示灯不亮，只有按检测按钮才能进行测试

3.  戴好手腕带，将另一端插入手腕带插孔（注意区分单线手腕带和双线手腕带的插孔）

4. 双脚分别才在左/右脚踏板上

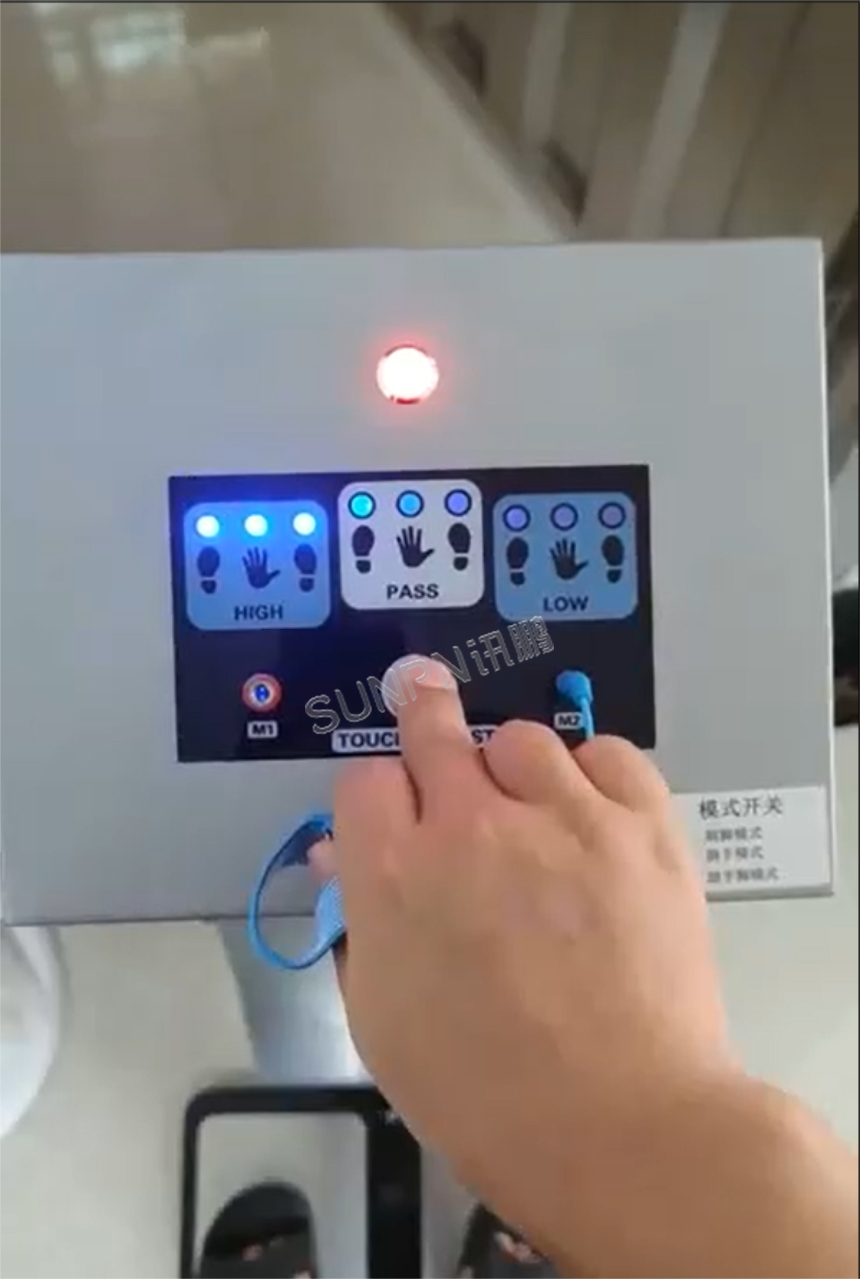

5. 手指按住测试按键，机器会立即响应测试，约1秒后相应指示灯亮指示结果

6. 测试合格，相对应的绿色指示灯亮

7. 用户可以自行设置测试项目 （测手 测脚 手脚同测）

指示灯/报警声

蓝灯亮：表示阻值高，发出长报警声

绿灯亮：表示合格，无报警声 可以听到继电器的触发声音

红灯亮：表示阻值低，发出长报警声

测试键采用机械按钮式，大大减少了普通触摸按钮的检测时间

总之，人体静电测试仪在电子制造业中起到了非常重要的作用。它可以帮助企业监测和控制工作人员身上的静电电荷，以及工作环境中的静电水平，从而确保电子产品的质量和可靠性。因此，在电子制造业中，人体静电测试仪是一种不可或缺的工具。
