ESD防静电监控系统新能源工厂静电防护解决方案

在新能源工厂静电防护是保障产品品质与生产安全的核心环节。新能源产品核心元件对静电极为敏感，一旦遭遇静电干扰，轻则导致元件损坏、装配失误，影响检测精度与设备运行稳定性，重则引发产品性能失效造成批量生产损失。基于新能源工厂静电防护痛点，讯鹏科技推出ESD防静电监控系统解决方案，以双回路静电监控仪为核心，构建“实时监测-极速报警-数据互联-降本增效”的全流程防护体系，为新能源生产场景筑牢静电安全防线。

一、新能源工厂静电防护的核心痛点

新能源工厂生产环节中，静电危害主要集中在三大场景，传统防护方式难以应对：

1、敏感元件生产场景：储能电池电芯组装、光伏硅片焊接时，操作人员静电易击穿元件内部结构，导致产品报废率升高；

2、洁净生产场景：静电吸附空气中的灰尘颗粒，附着在光伏组件表面或储能电路板上，破坏洁净室环境，影响产品发电效率与电路稳定性；

3、多工位协同场景：工厂多工位同步作业时，传统单回路静电监控设备需大量采购，不仅增加成本，还难以实现静电数据统一管理，异常情况难以及时追溯。

二、讯鹏ESD防静电监控系统的核心架构与优势

讯鹏ESD防静电监控系统以双回路静电监控仪为硬件核心，搭配可视化管理平台，形成针对性解决方案，核心优势体现在三方面：

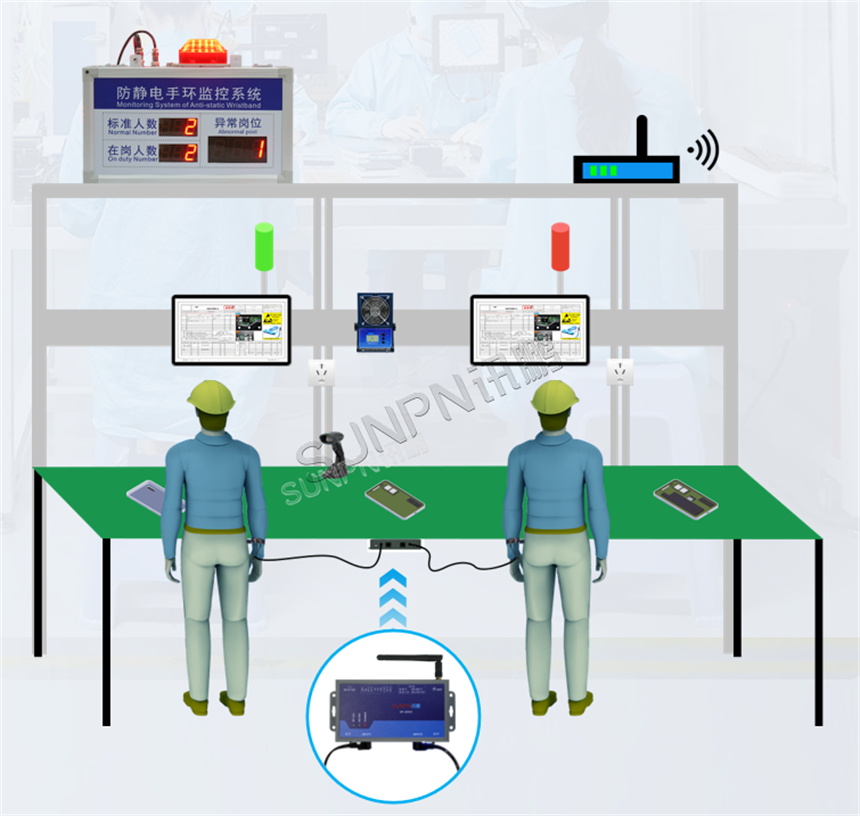

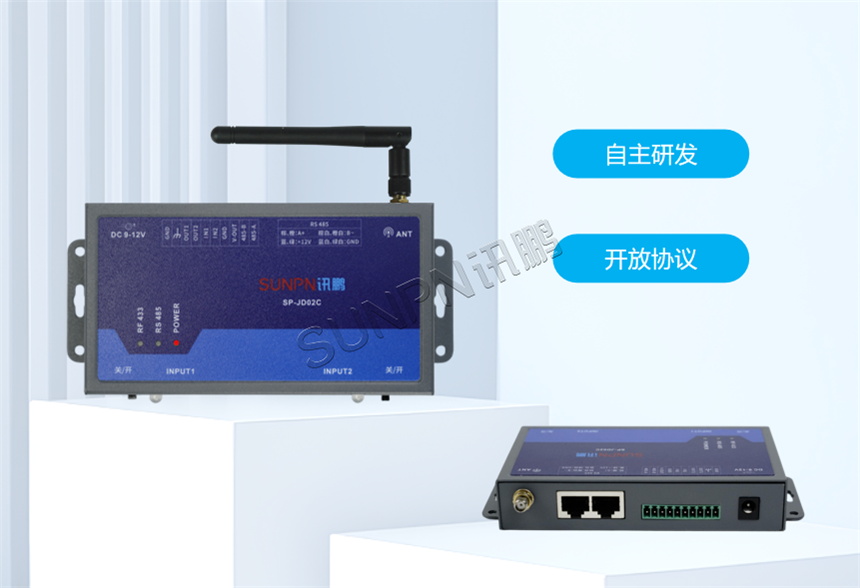

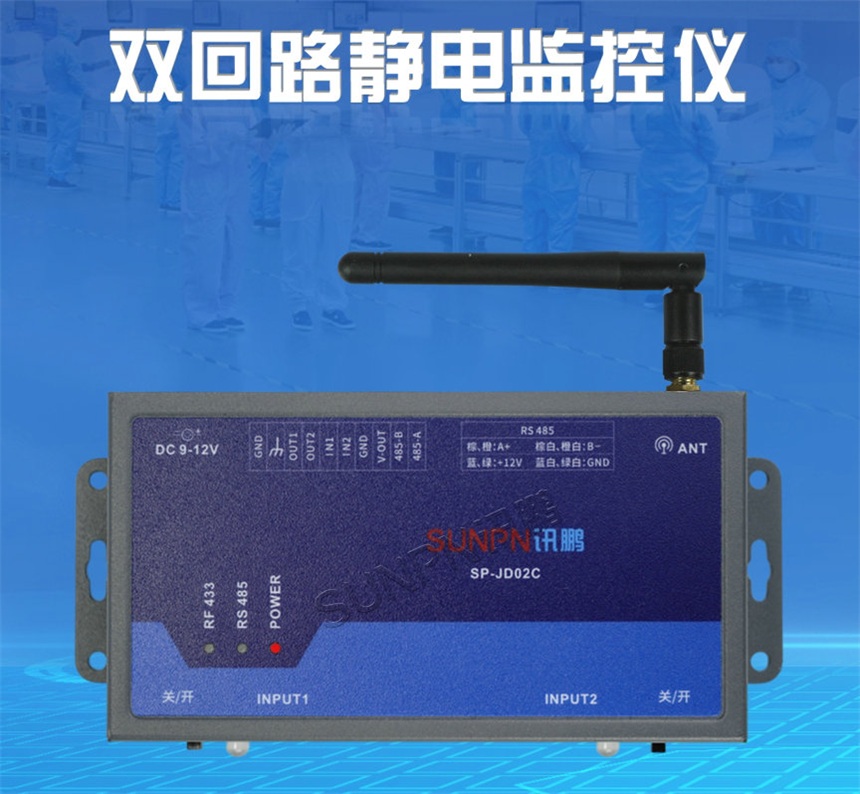

1、双回路精准监测：系统核心设备双回路静电监控仪支持2路防静电手腕带与台垫同时接入，双工位设计可满足两名操作人员共用1台设备，大幅减少设备采购量，降低软硬件及全周期运维成本。设备能实时监测人体阻值、接地电阻等关键参数，精准判断人员是否规范佩戴静电手环、接地是否可靠，避免因监测盲区导致静电风险。

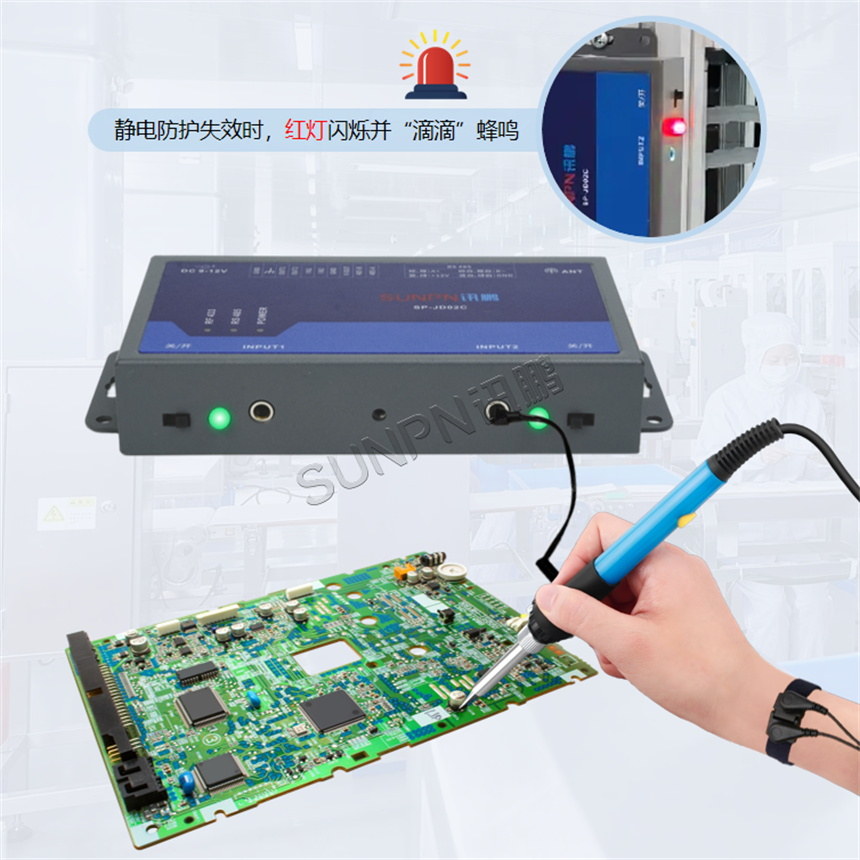

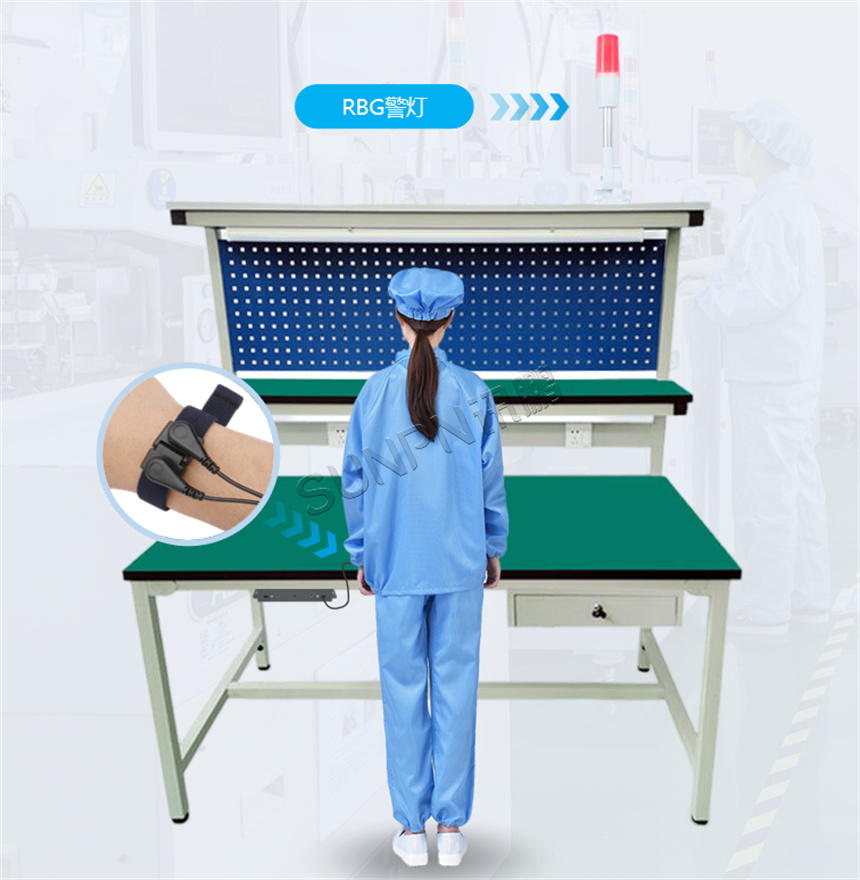

2、极速报警与直观示警：当静电手环未佩戴、接地不良或电阻超标时，监控仪立即触发声光报警，同时可外接警示灯，通过颜色（绿/红/蓝）直观展示设备状态。绿灯表示正常、红灯表示异常、蓝灯表示人员离岗，岗位人员无需专业操作即可快速识别风险，实现“异常即响应”的防护效果。

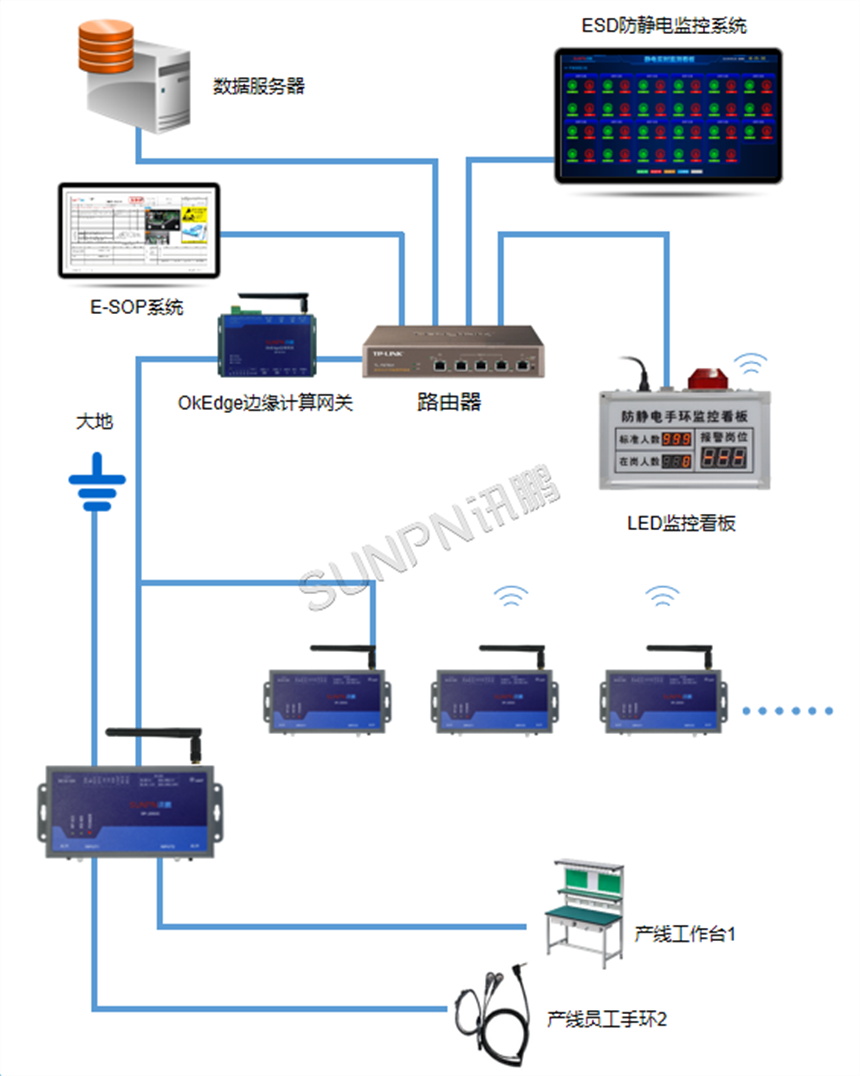

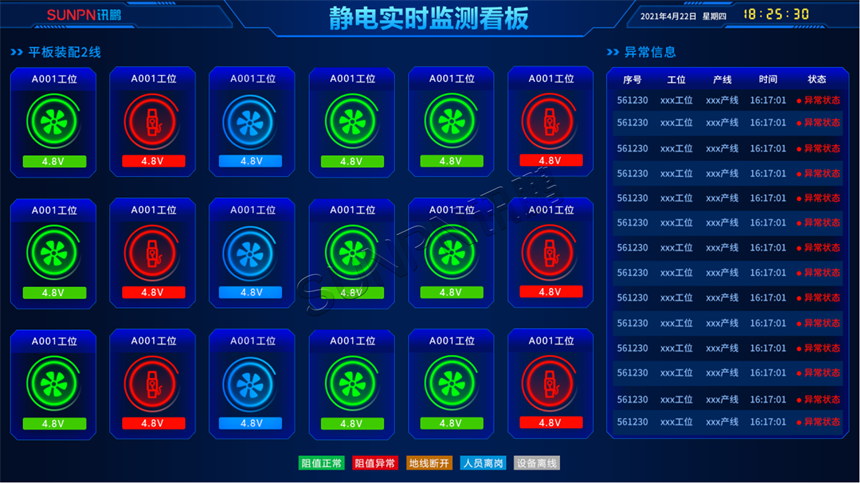

3、数据互联与可视化管理：系统支持RS485、LORA等多协议通讯，可无缝对接新能源工厂MES生产管理系统与ESD监控平台，实现静电数据云端存储、远程监控与可视化分析。平台能自动生成数据报表，实时定位接地不良工位，帮助管理人员追溯异常原因，避免传统人工记录数据滞后、难以分析的问题，显著提升静电防护管理效率。

三、解决方案的应用价值与落地效果

1.品质保障：秒级监控腕带与台垫接地状态，提前发现静电隐患，减少因静电导致的元件损坏与装配失误，降低产品报废率；

2.效率提升：极速报警与直观示警功能缩短风险处理时间，数据互联功能减少人工数据统计3.工作量，助力工厂实现“精益生产”；

4.成本优化：双回路设计降低设备采购与运维成本，同时避免因静电故障导致的生产停机损失；

5.合规管理：系统数据可追溯、可分析，满足新能源行业对静电防护的合规性要求，为工厂安全生产提供数据支撑。

四、防静电监控仪的使用方法及状态说明

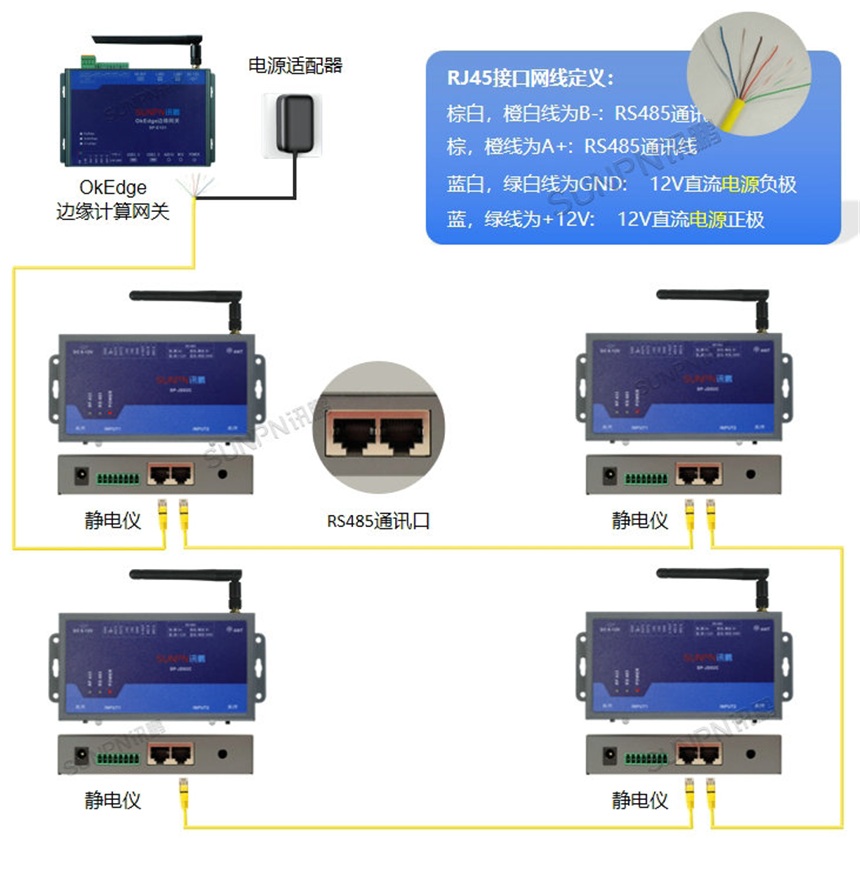

（一）使用方法：

1.将静电手腕带监控仪安装在操作台面合适的位置。

2.将鳄鱼夹接地线可靠接入大地。

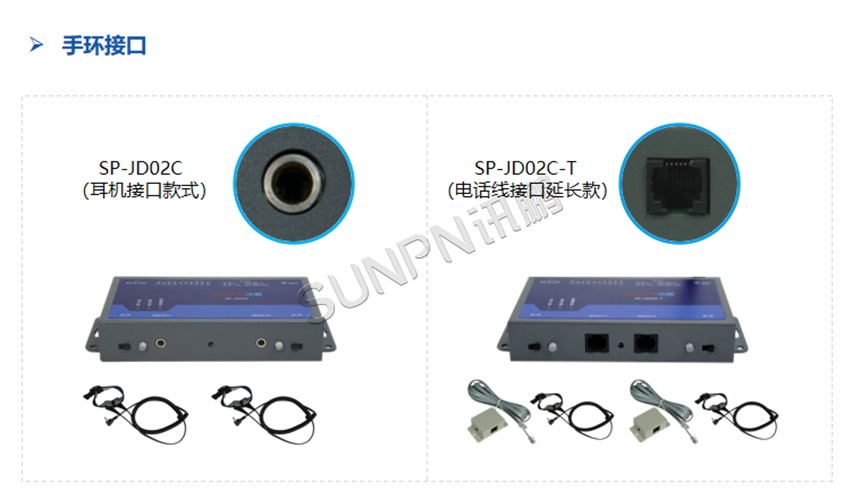

3.佩戴好手腕带,使金属片紧贴皮肤,将手腕带的插头插在INPUT插孔。

4.接通电源静电手腕带监控仪开始正常工作。

（二）状态说明

       1.接入电源，POWER指示灯常亮，RS485指示灯常亮，状态指示灯常亮蓝色

2.插入手腕带，状态指示灯亮绿色；插入手腕带，手腕带没有佩戴好时，状态指示灯亮红色，同时静电仪发出“滴滴”警报声,OUT输出电压信号（OUT1-2分别对应INPUT1-2；（注意：OUT输出信号为电压负极，V-OUT为电压正极）

3.佩戴好手腕带时，状态指示灯亮绿色，警报声停止，OUT停止输出

4.（IN1-2分别对应INPUT1-2，与GND组成2组开关量信号）可做为离岗信号，离岗时，状态指示灯亮蓝色

5.产品的2条静电大地线断开其中任何一条，状态指示灯亮红色，同时静电仪发出“滴滴”快速警报声

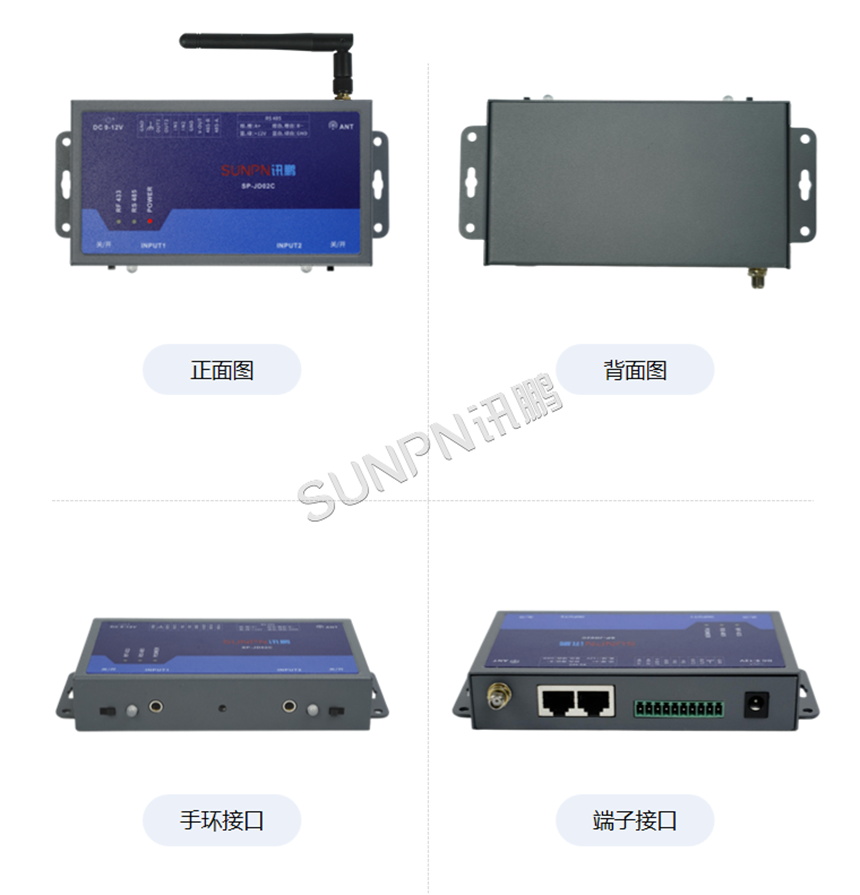

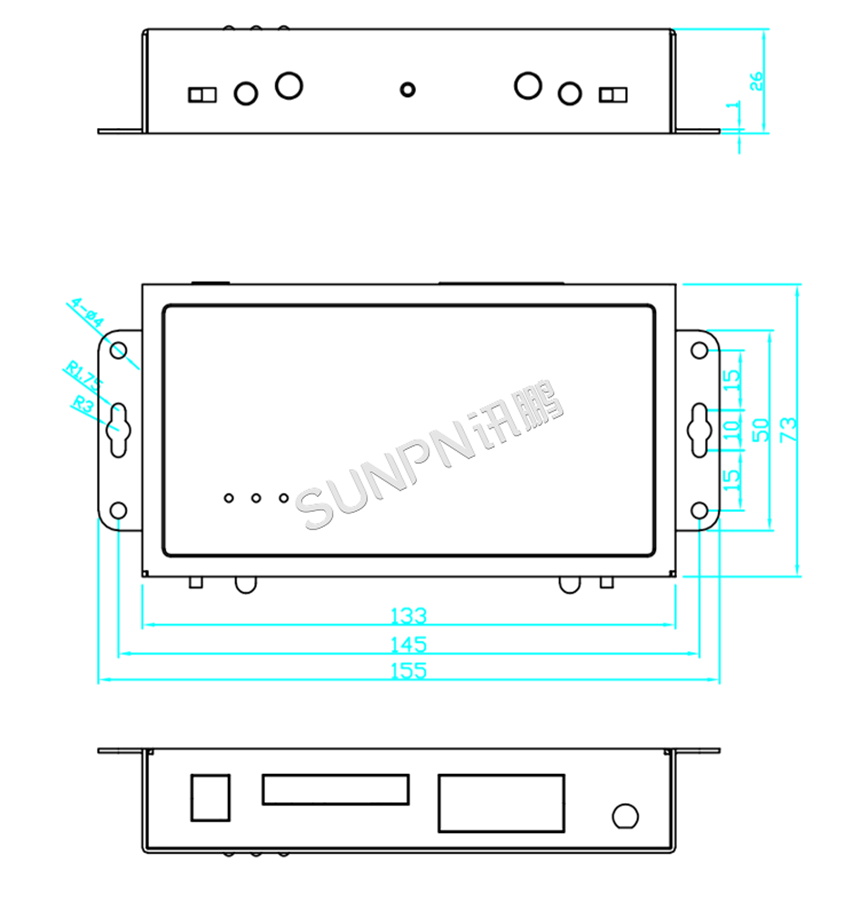

静电仪产品规格尺寸

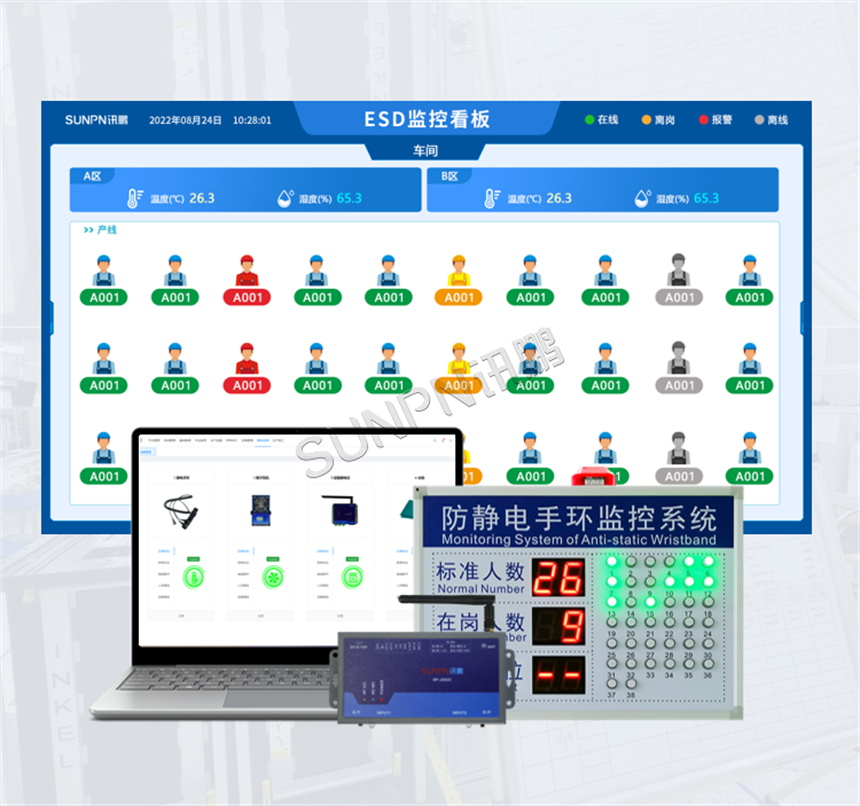

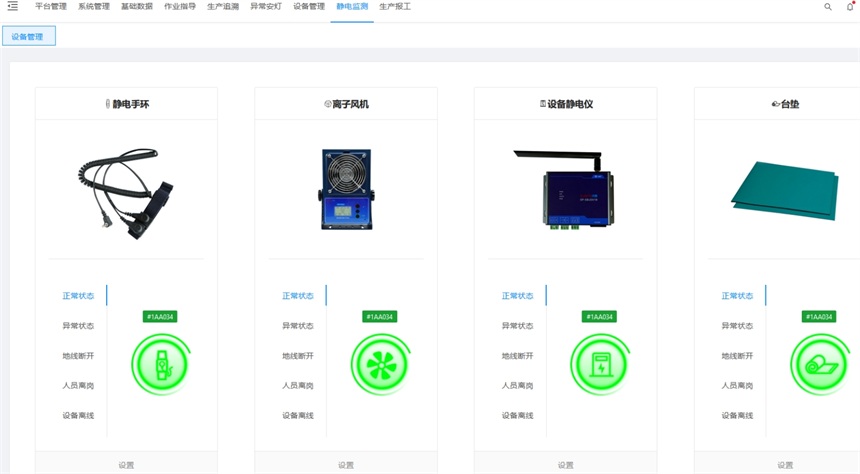

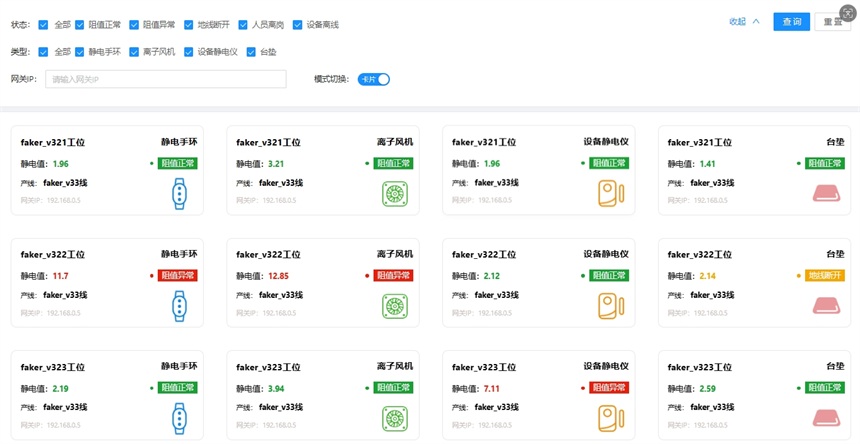

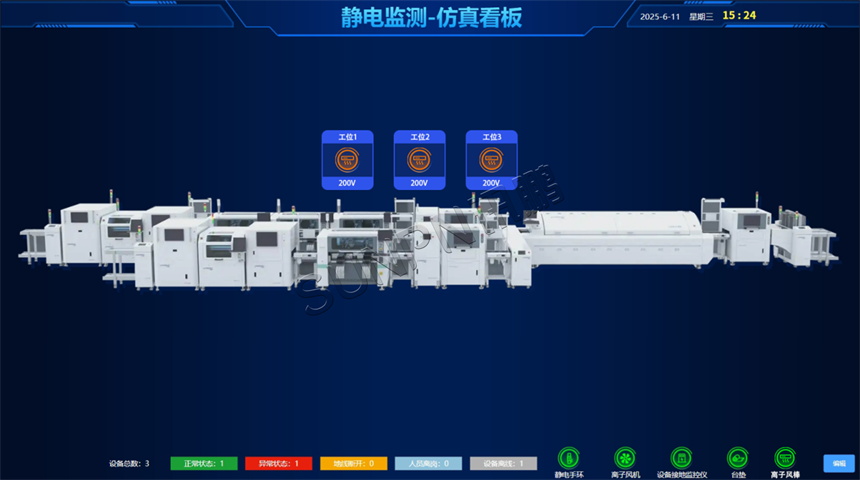

防静电监控系统软件介绍

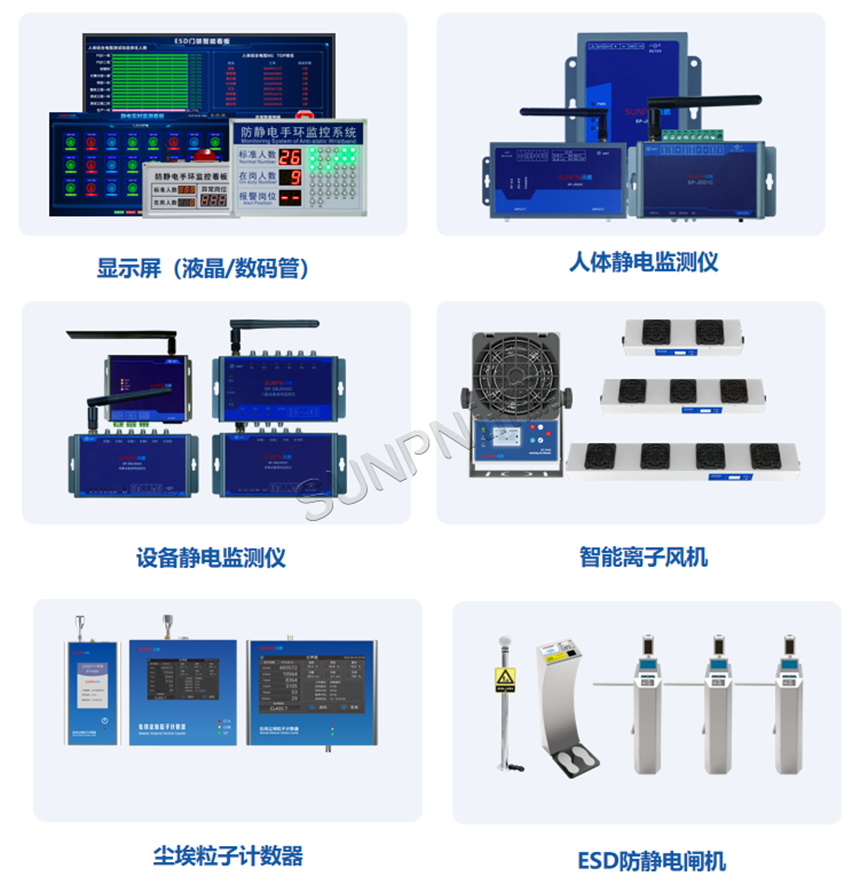

五、防静电监控系统相关产品介绍

1.显示屏：款式可选，支持按需定制

2.人体静电监测仪：实时监测操作人员佩戴腕带的情况

3.设备静电监测仪：准确的检测出设备有没有接好大地并且可以测出接地回路的电阻值(0~100Ω)

4.智能离子风机：电机自动清洁装置减少人工维护需求有效保持设备的性能和静电消除效果

5.尘埃粒子计数器：采用激光散射原理检测空气中不同粒径的悬浮颗粒物的个数

6.ESD防静电闸机：保障作业人员进入静电防护区前已经做好人员静电接地并释放静电

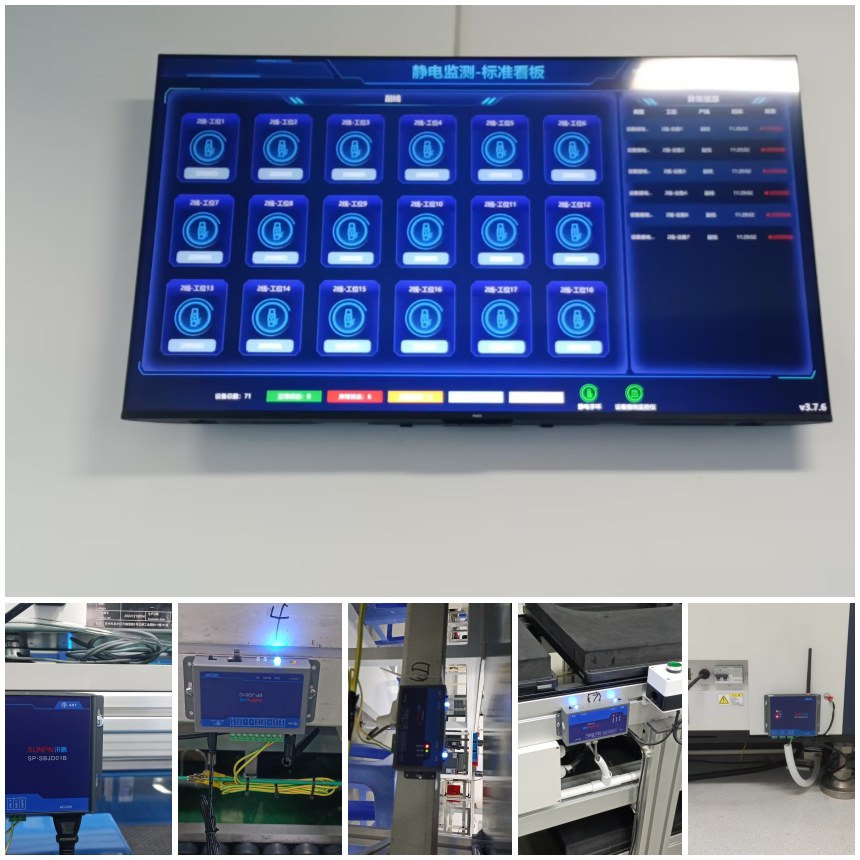

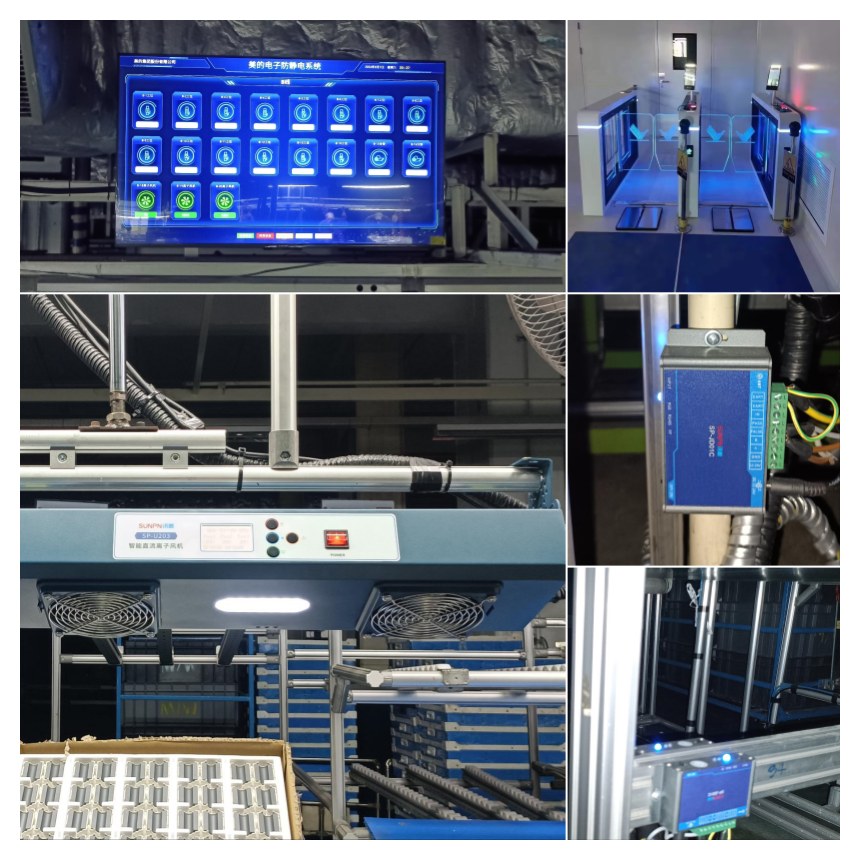

防静电监控系统应用案例

作为新能源工厂静电防护的专业解决方案，讯鹏ESD防静电监控系统以“精准、高效、低成本”的特性，适配储能、光伏等细分场景，助力新能源企业筑牢静电防护屏障，保障产品品质与生产安全，为行业高质量发展提供技术支持。
