讯鹏科技ESD三合一静电监控仪设备安装调试与系统集成全套方案手册

当前车间ESD防静电管理普遍存在监控盲区、合规难度大、人工效率低、数据无法追溯及设备漏电管控缺失等诸多问题，传统人工点检模式难以满足国际防静电标准与审厂要求。为此，深圳市讯鹏科技有限公司打造全方位ESD智能监控方案，ESD三合一静电监控仪覆盖人员、台垫、设备接地及漏电监测，搭配多元通讯与高精度检测能力，结合数字化管理体系，解决传统管理弊端，助力企业合规生产、规避安全隐患、实现防静电管理数字化升级。

一、产品背景与痛点

1、管理盲区问题

（1）设备接地可靠性无法实时确认，存在安全隐患。

（2）台垫老化失效情况难以提前发现，影响防静电效果。

（3）人员是否规范佩戴静电手环无法实时监控，依赖人工检查。

2、合规压力问题

（1）需符合 ANSI ESD S20.20、IEC 61340-5-1 等国际标准对实时监控的要求。

（2）传统点检方式已难以通过 ESD 审厂，不符合现代合规标准。

3、效率低下问题

（1）人工巡检耗时耗力，中型车间（200 工位左右）每天巡检需 2-3 小时。

（2）巡检无法覆盖非工作时间，存在监控空白期。

4、数据孤岛问题

（1）纸质记录无法汇总分析，数据利用率低。

（2）出现问题无法追溯责任，管理追溯性差。

（3）ESD 审计时准备资料耗时巨大，影响审计效率。

5、漏电隐患问题

（1）多数竞品仅监控人体手腕带和台垫，忽略设备接地电阻和漏电监控。

（2）设备接地电阻和漏电是安全事故的主要来源，却成为管理盲区。

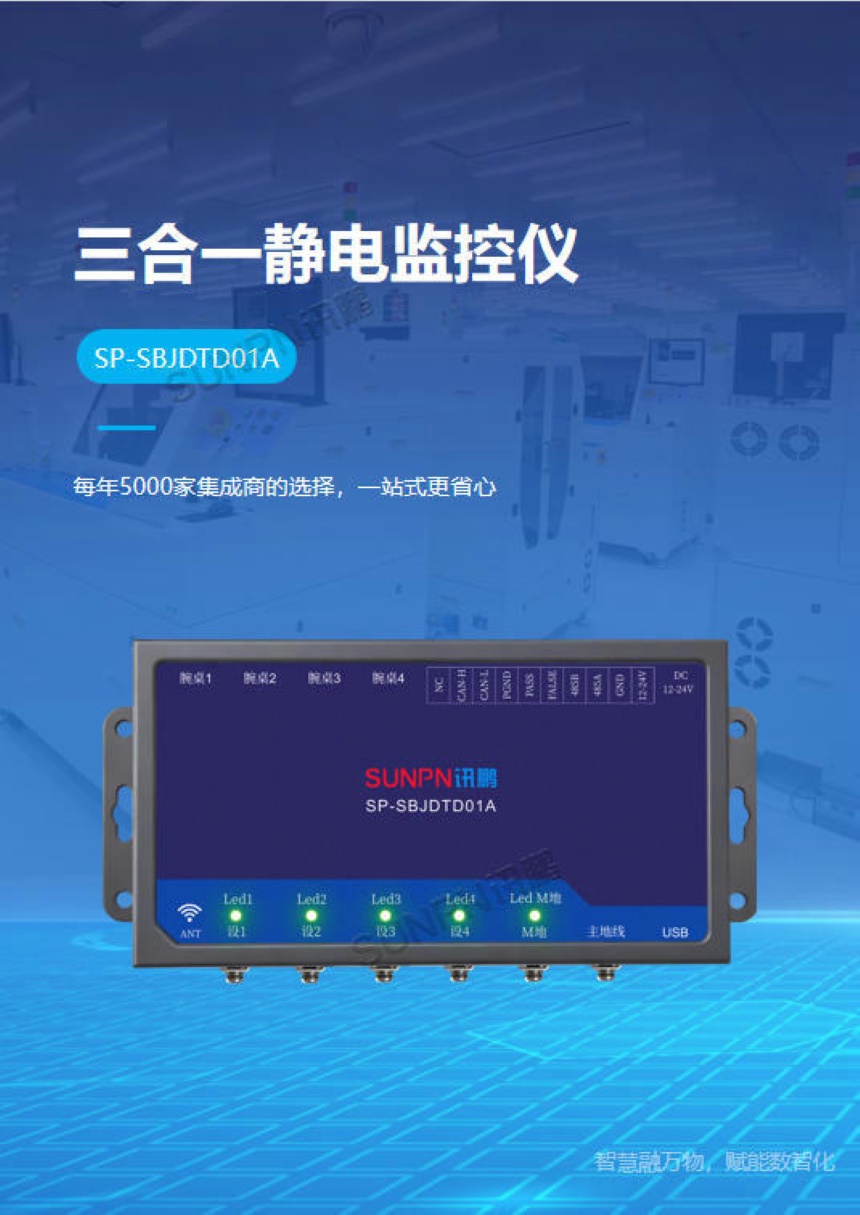

二、讯鹏科技ESD三合一静电监控仪：产品概述

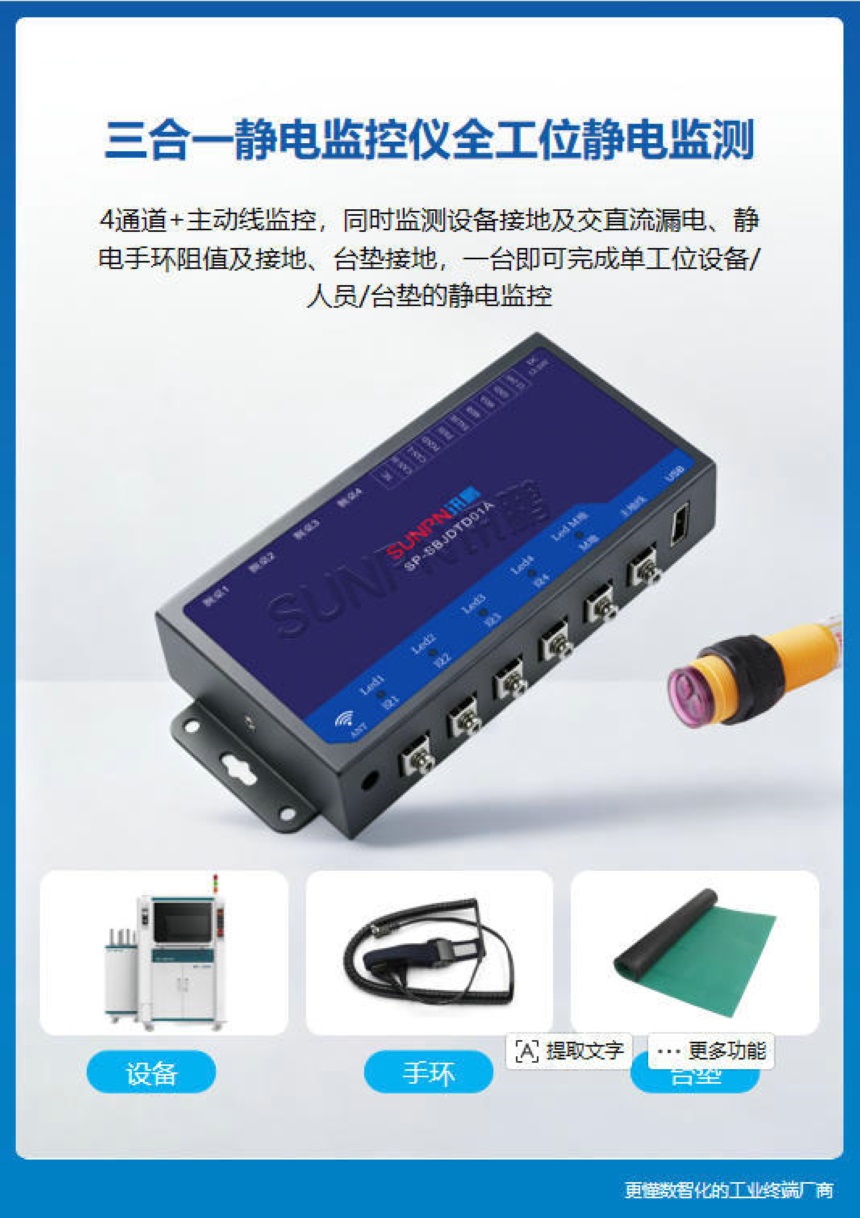

1、ESD三合一静电监控仪核心功能

（1）支持监控作业人员静电手环佩戴状态，确保人员防静电措施到位。

（2）可检测台垫接地情况，及时发现台垫接地异常。

（3）具备设备接地检测功能，能测出设备接地回路的电阻值（0~30Ω）。

（4）可检测设备是否存在漏电，提前排查安全隐患。

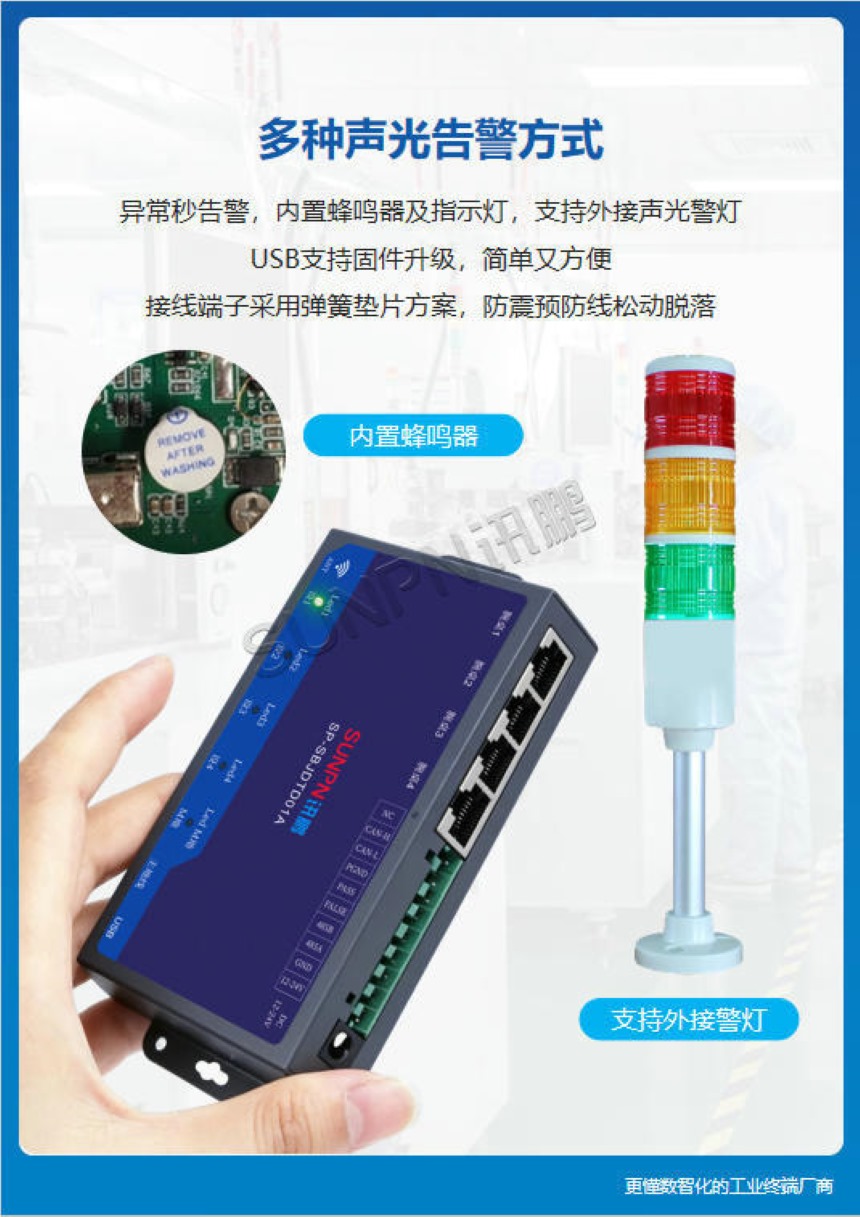

（5）标配声光报警装置，异常情况实时提醒。

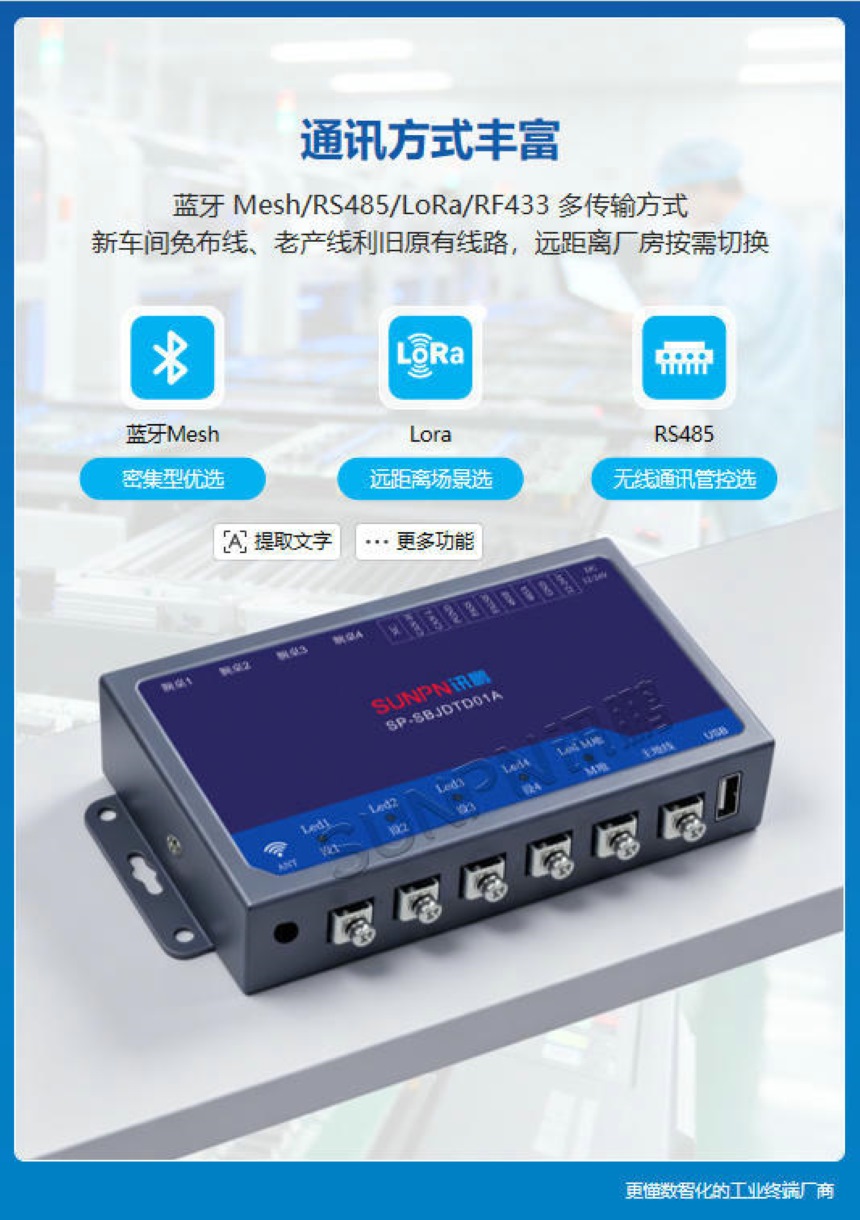

2、ESD三合一静电监控仪通讯能力

（1）支持选配 RS485、Lora、RF433、蓝牙等通讯方式。

（2）可与 ESD 防静电系统进行实时通信，实现数据互联。

（3）用户可远程实时监控现场设备状态、阻值、接地等情况。

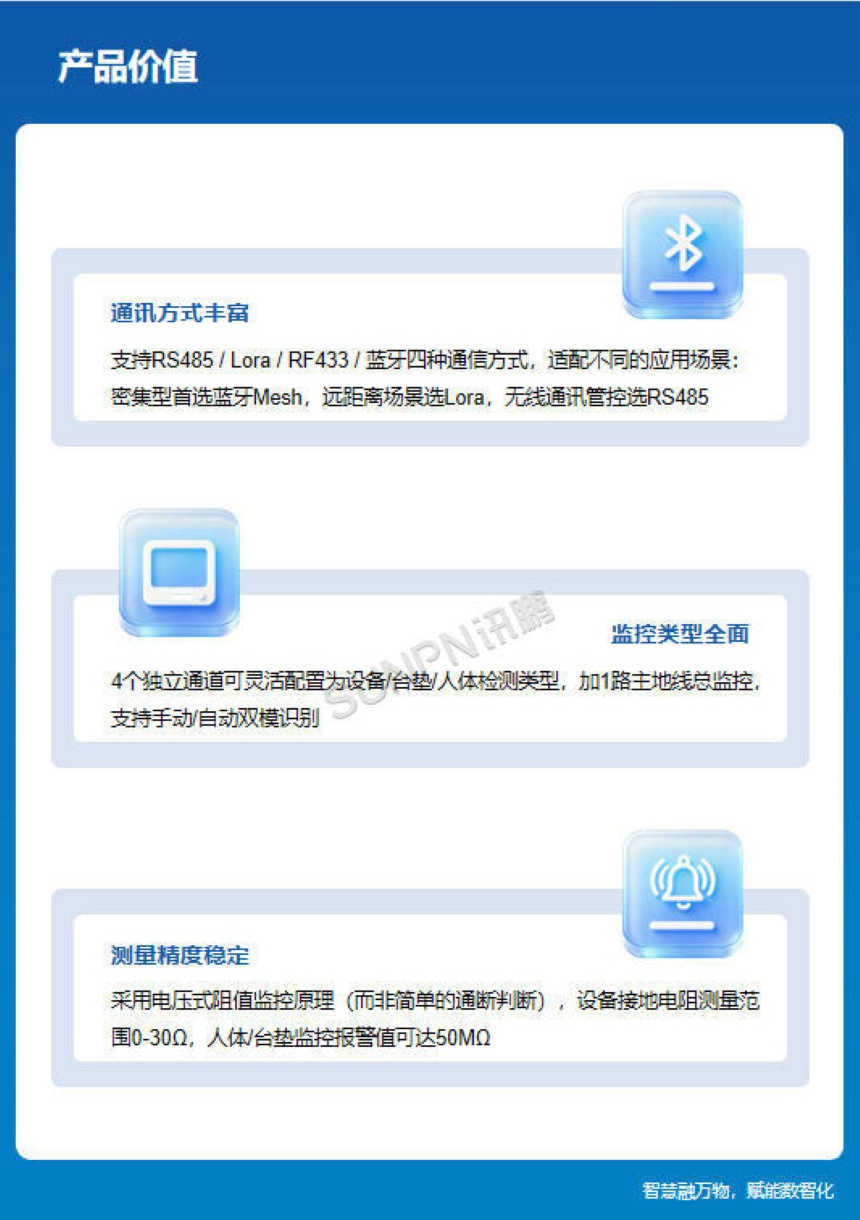

三、讯鹏科技ESD三合一静电监控仪：价值与优势

1、监控类型全面

（1）4 个独立通道可灵活配置为设备 / 台垫 / 人体检测类型。

（2）额外配备 1 路主地线总监控，覆盖核心接地监控需求。

（3）支持手动 / 自动双模识别，适应不同使用场景。

2、通讯方式丰富

（1）支持 RS485 通讯，适用于无线通讯管控场景。

（2）支持 Lora 通讯，适用于远距离监控场景。

（3）支持 RF433 通讯，满足特定无线传输需求。

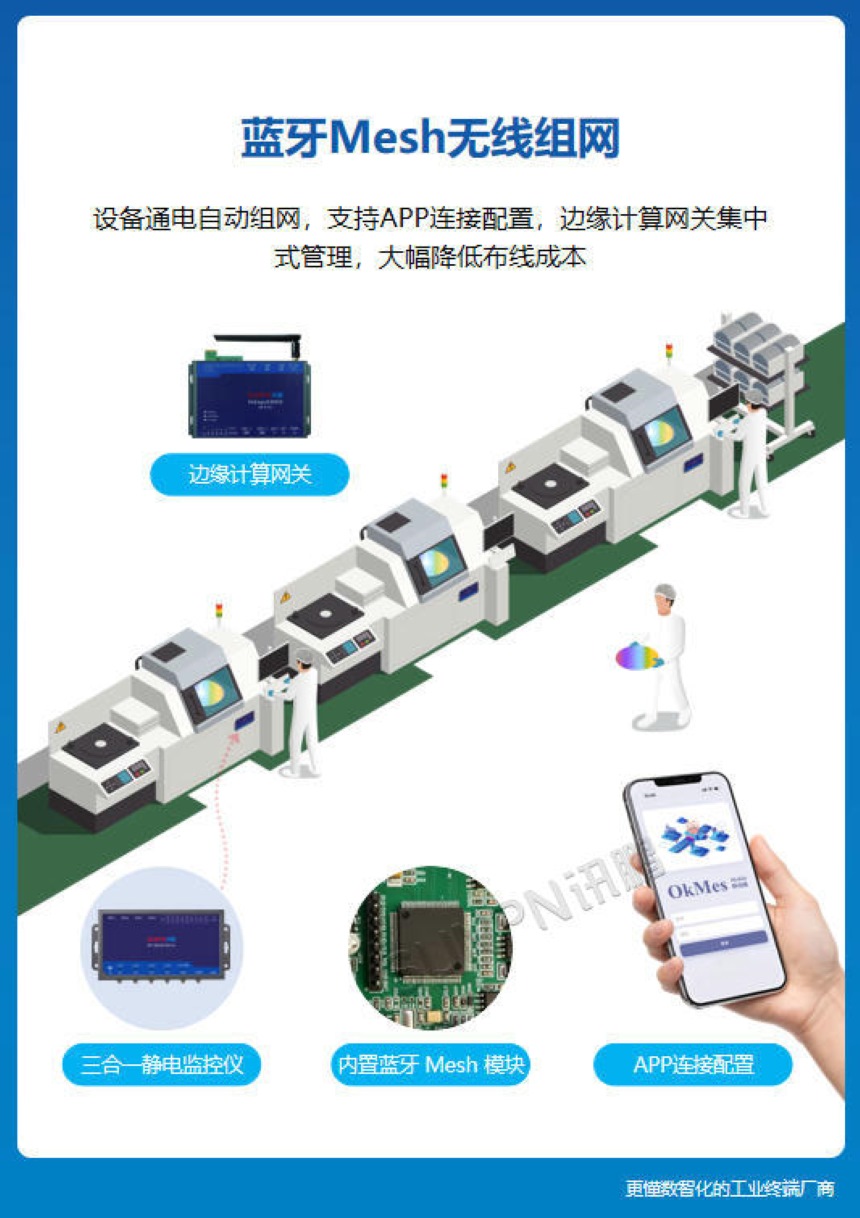

（4）支持蓝牙通讯，密集型场景首选蓝牙 Mesh 方案。

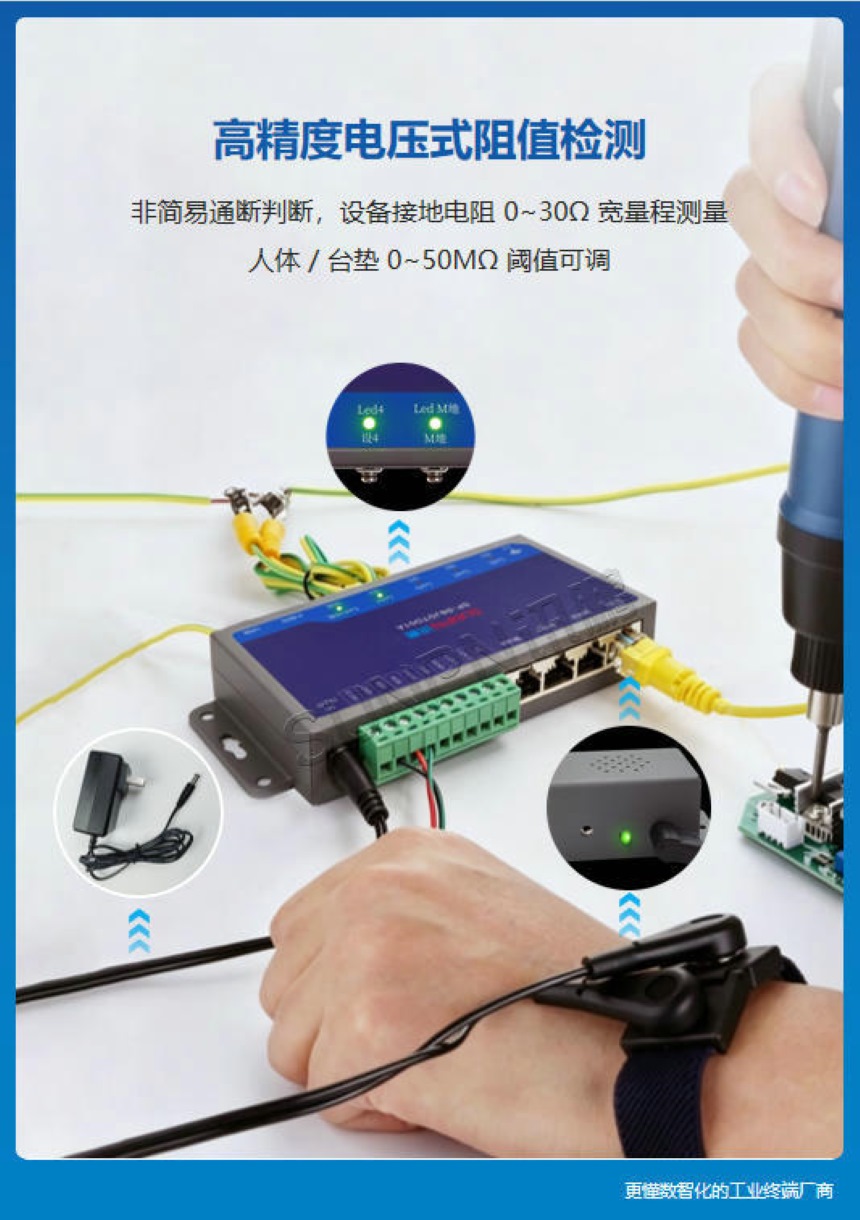

3、测量精度稳定

（1）采用电压式阻值监控原理，而非简单的通断判断。

（2）设备接地电阻测量范围 0-30Ω，测量精准。

（3）人体 / 台垫监控报警值可达 50MΩ，满足高精度监控需求。

4、核心功能优势

（1）实时监测：秒级监控设备、腕带、台垫接地及电阻，异常早发现。

（2）即刻报警：异常时即刻触发声光告警，异常提醒零延迟。

（3）数据互联：支持对接 ESD 防静电系统，实现远程监控与数据分析。

（4）功能拓展：内置蜂鸣器，报警功能完善。

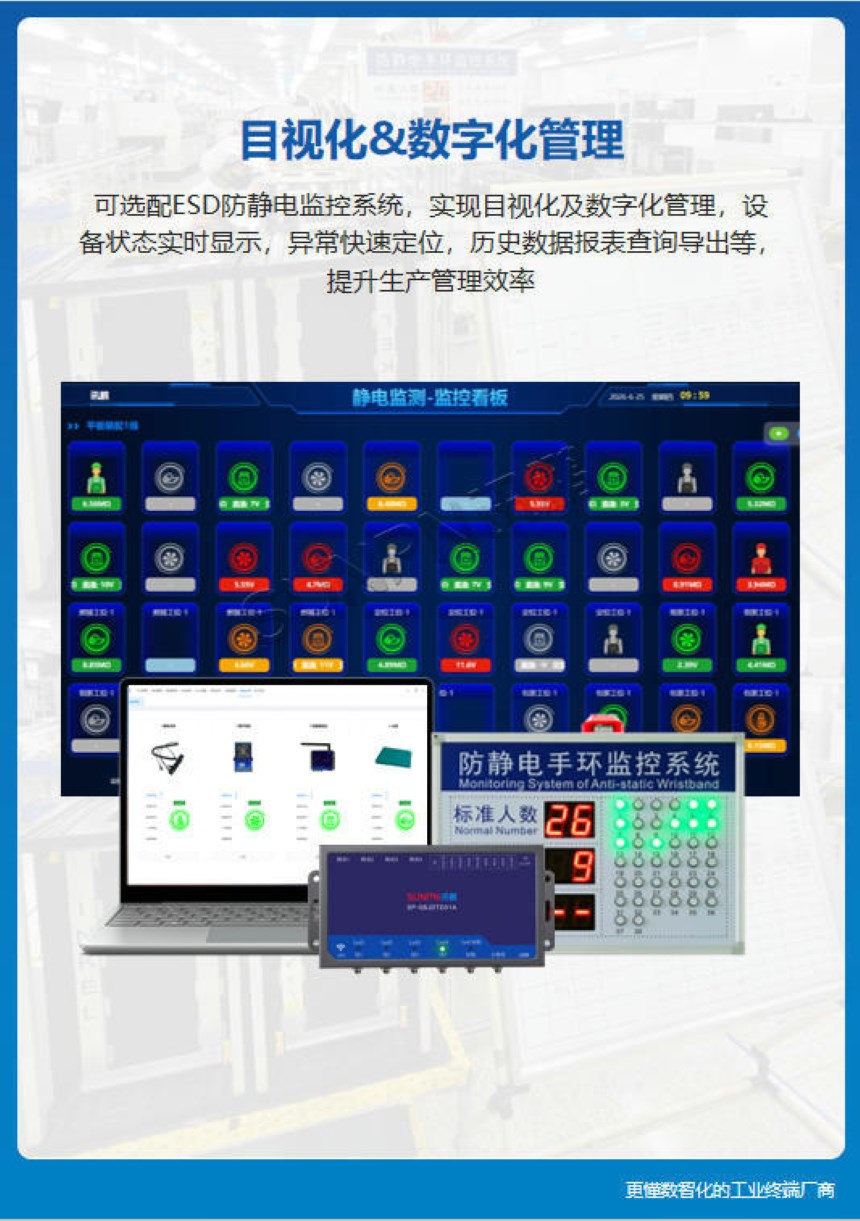

四、讯鹏科技ESD三合一静电监控仪：数字化管理能力

1、目视化管理

（1）可选配 ESD 防静电监控系统，实现设备状态实时显示。

（2）异常情况快速定位，减少故障排查时间。

2、数字化管理

（1）支持历史数据报表查询，便于数据分析与管理优化。

（2）支持报表导出功能，满足审计与记录留存需求。

（3）提升生产管理效率，实现数字化转型。

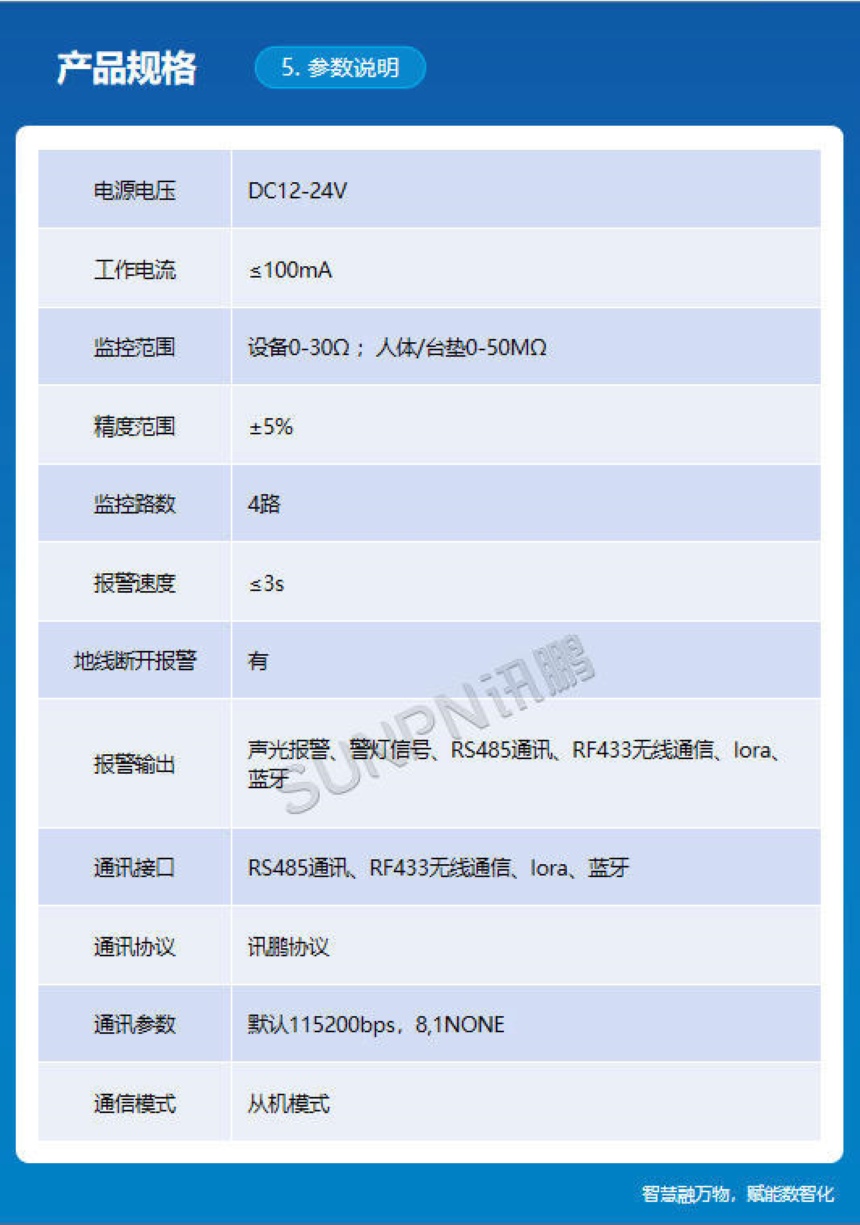

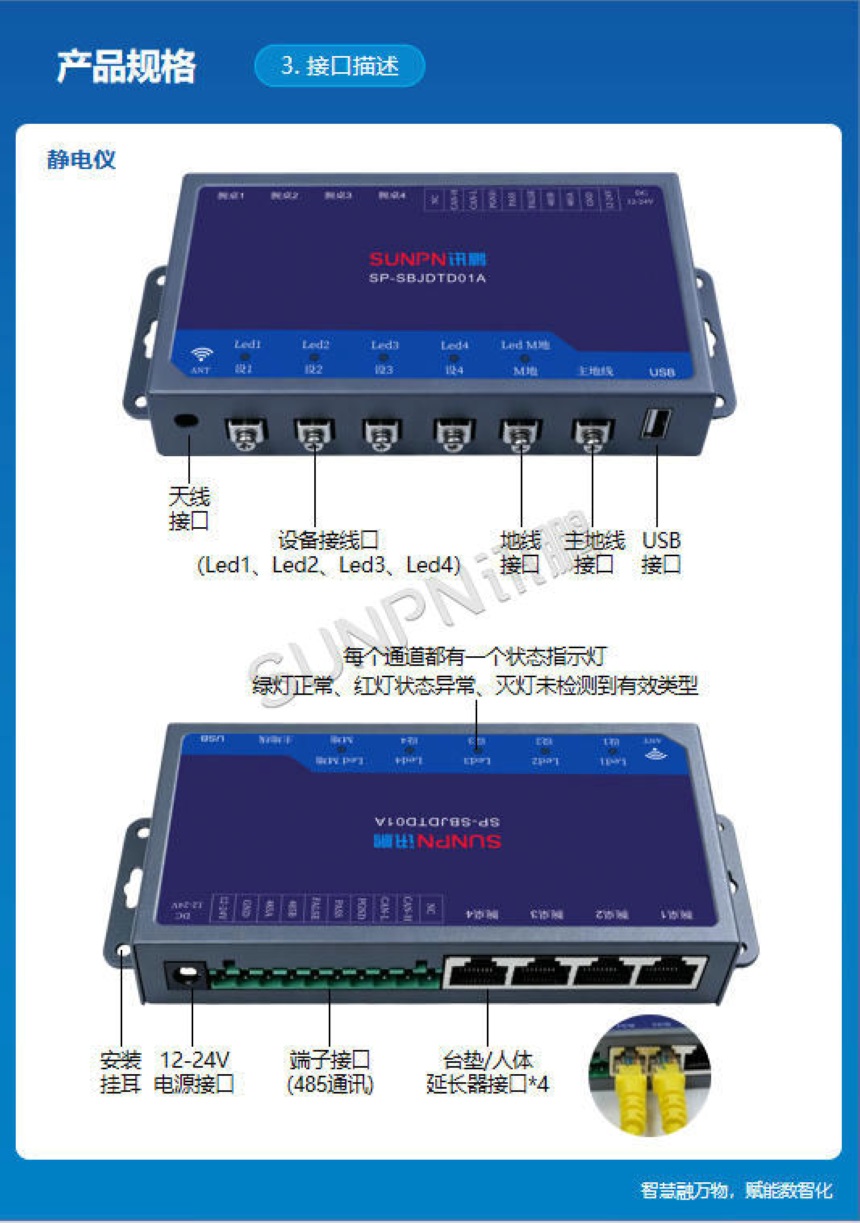

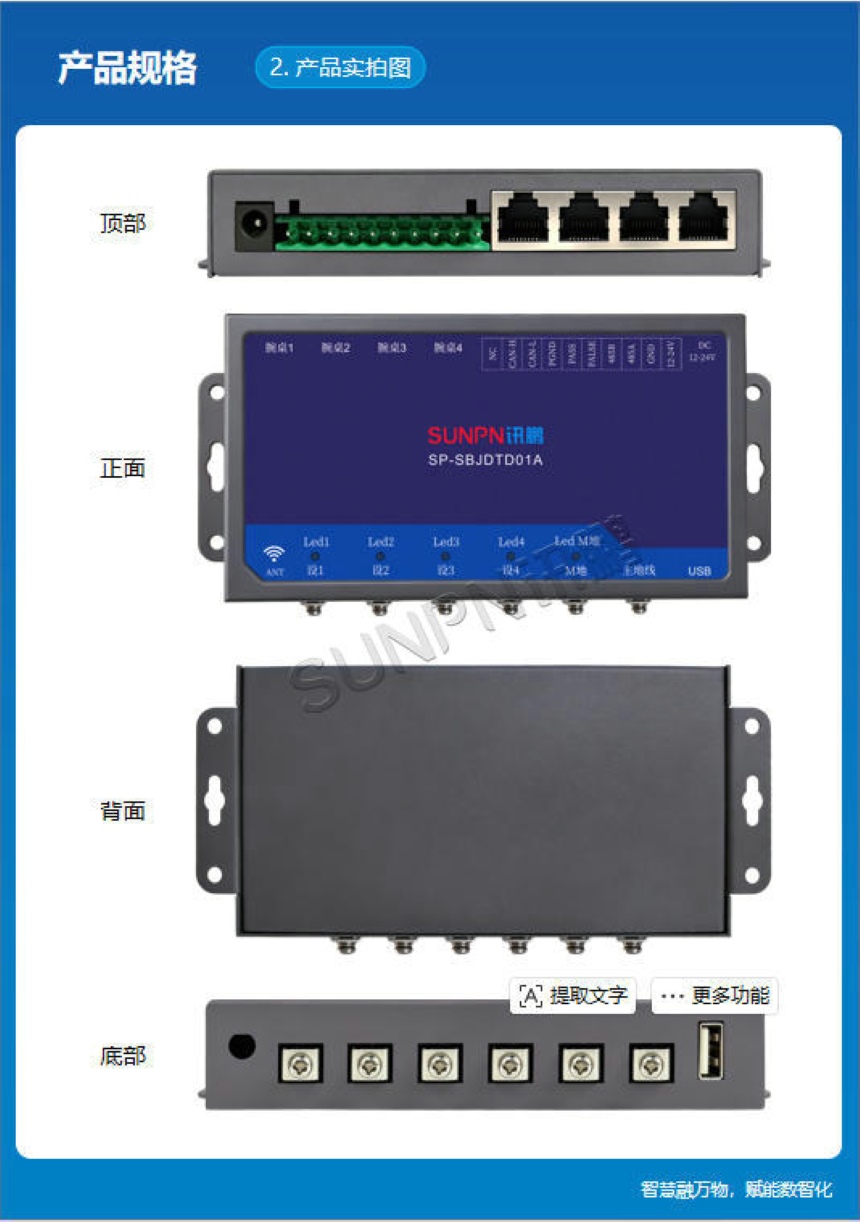

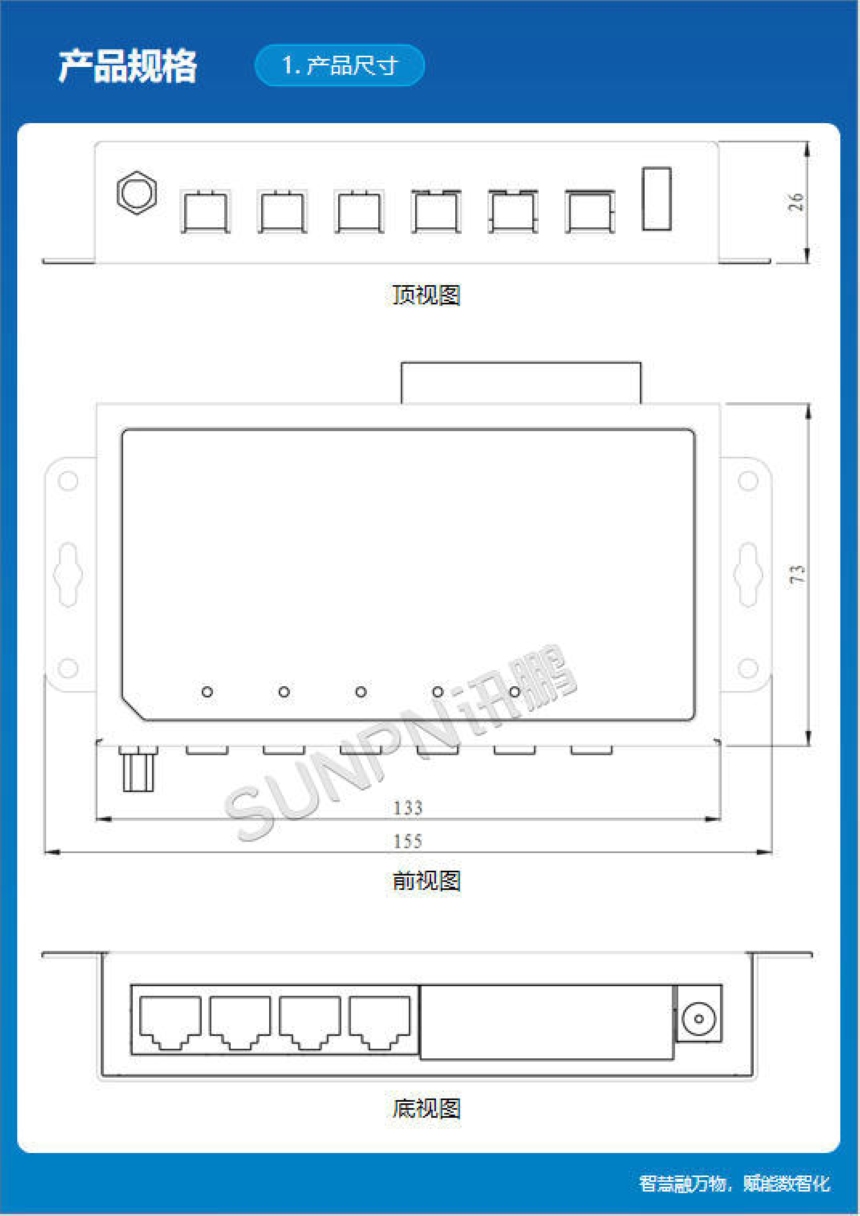

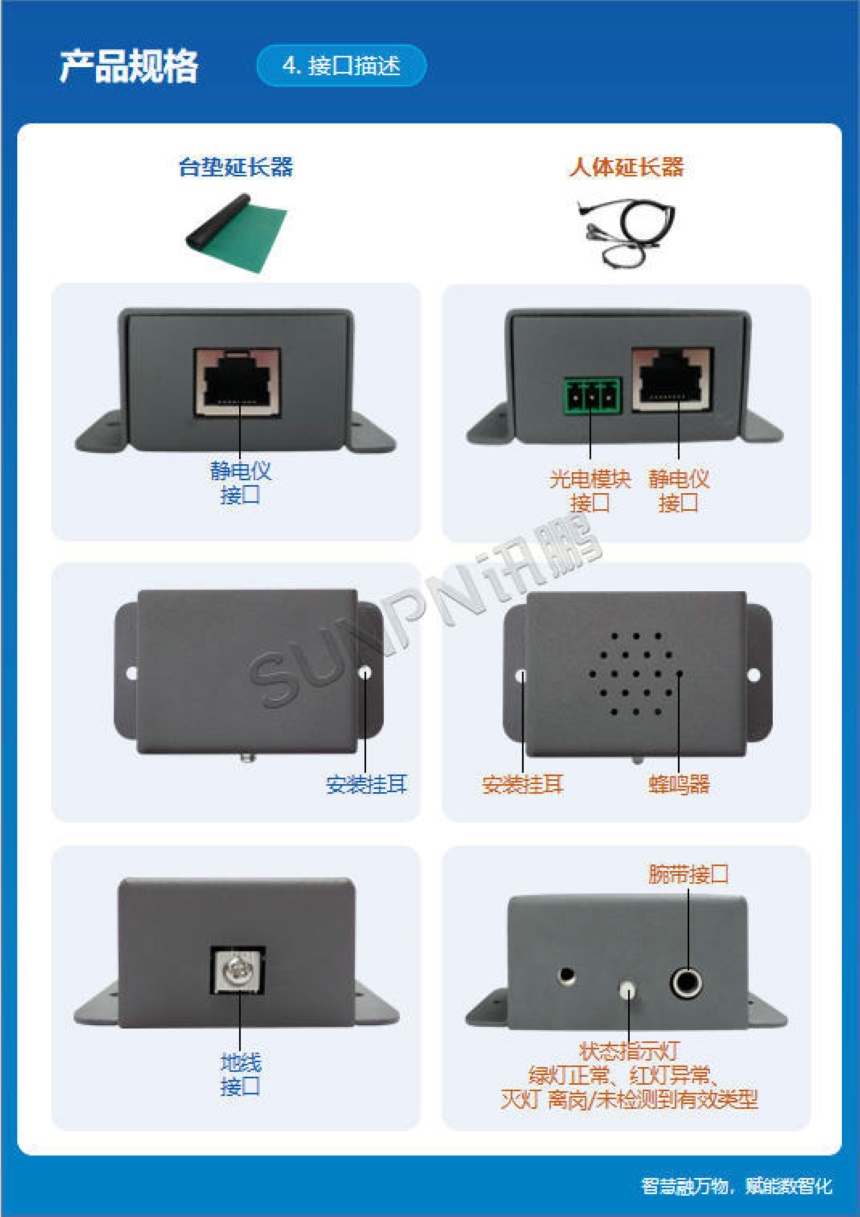

五、讯鹏科技ESD三合一静电监控仪：产品规格

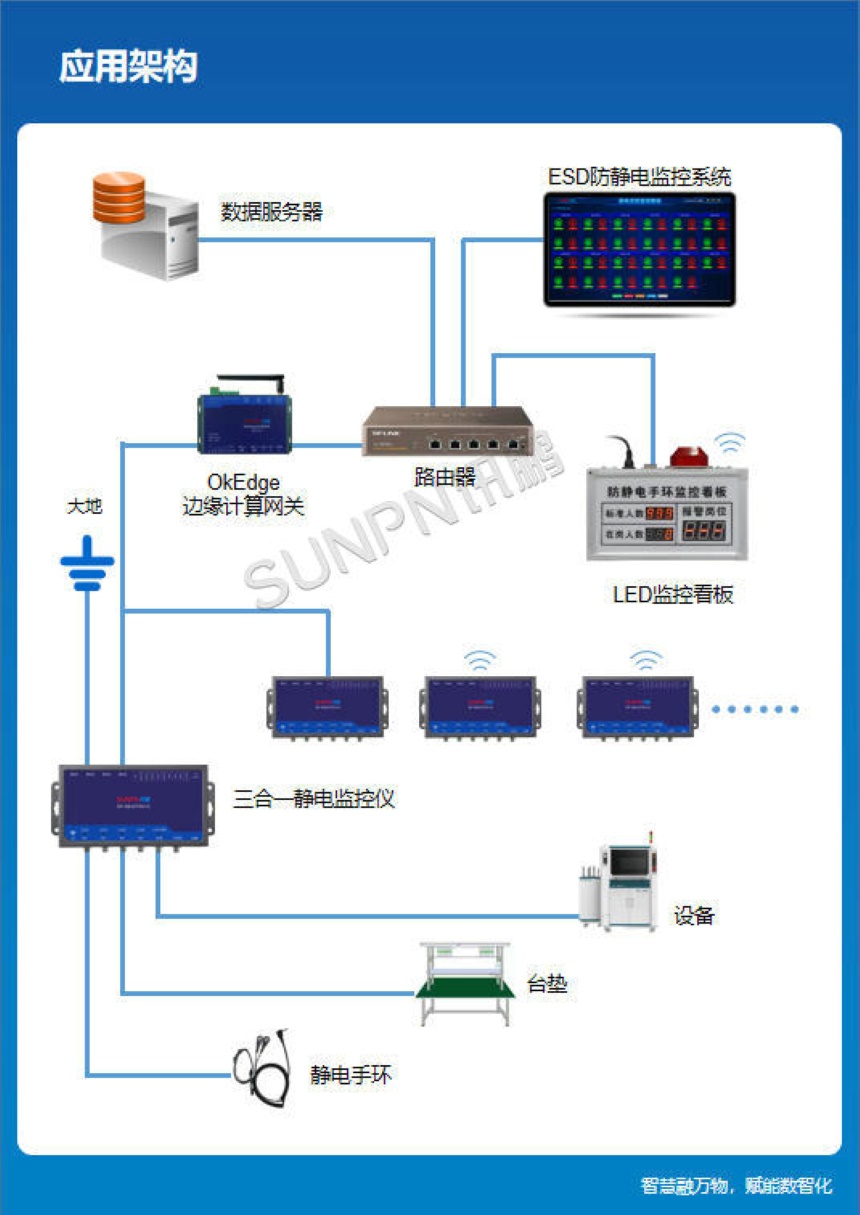

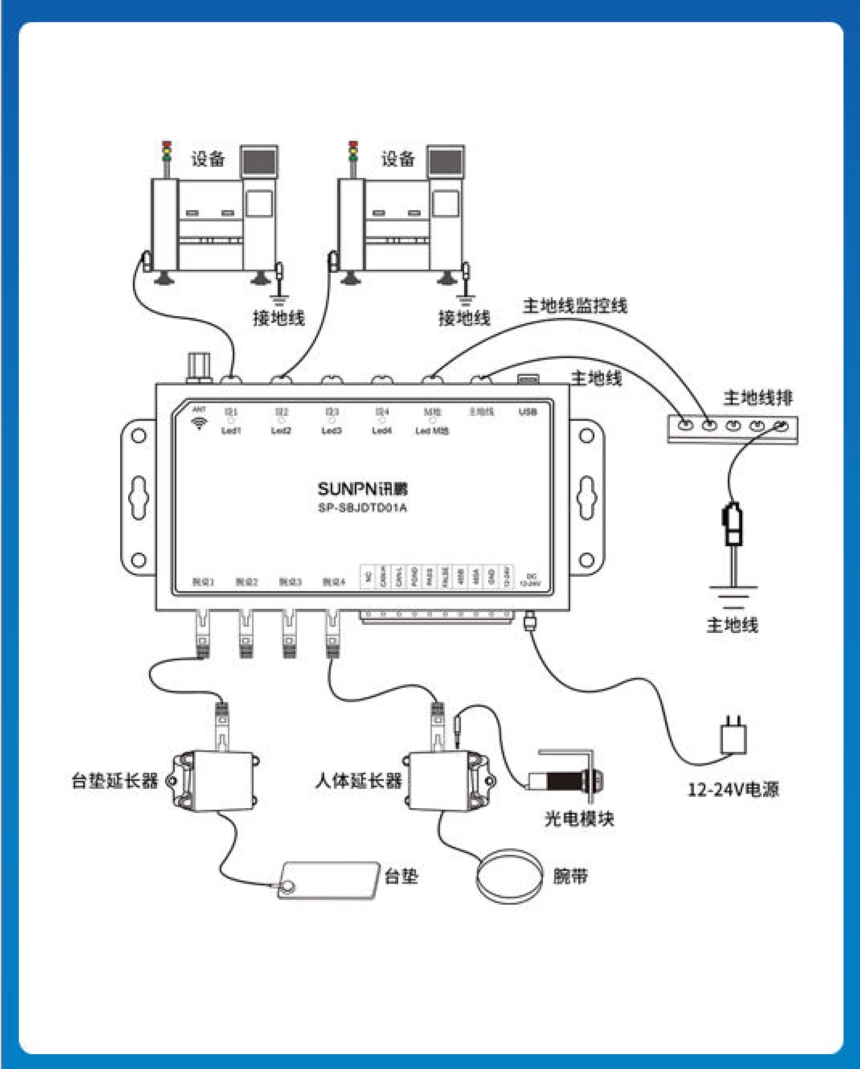

六、讯鹏科技ESD三合一静电监控仪：整体应用架构

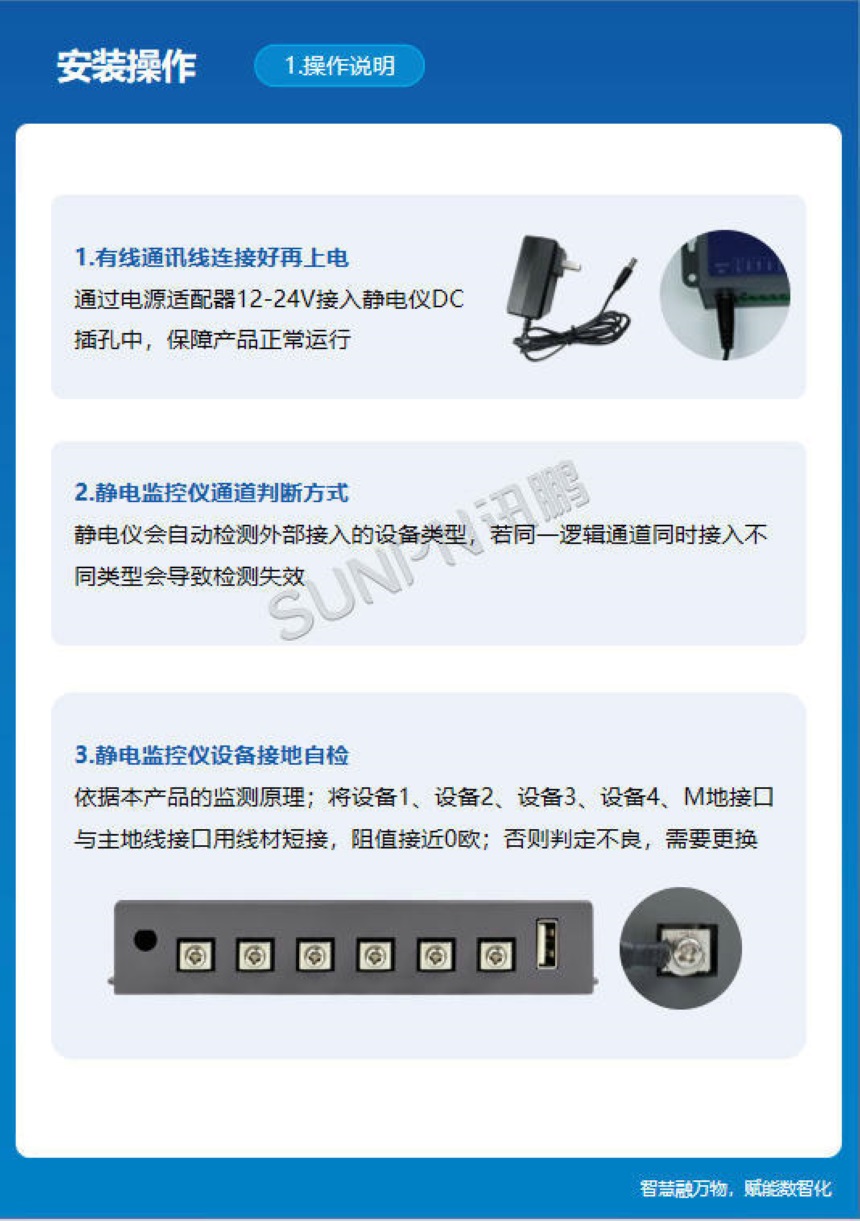

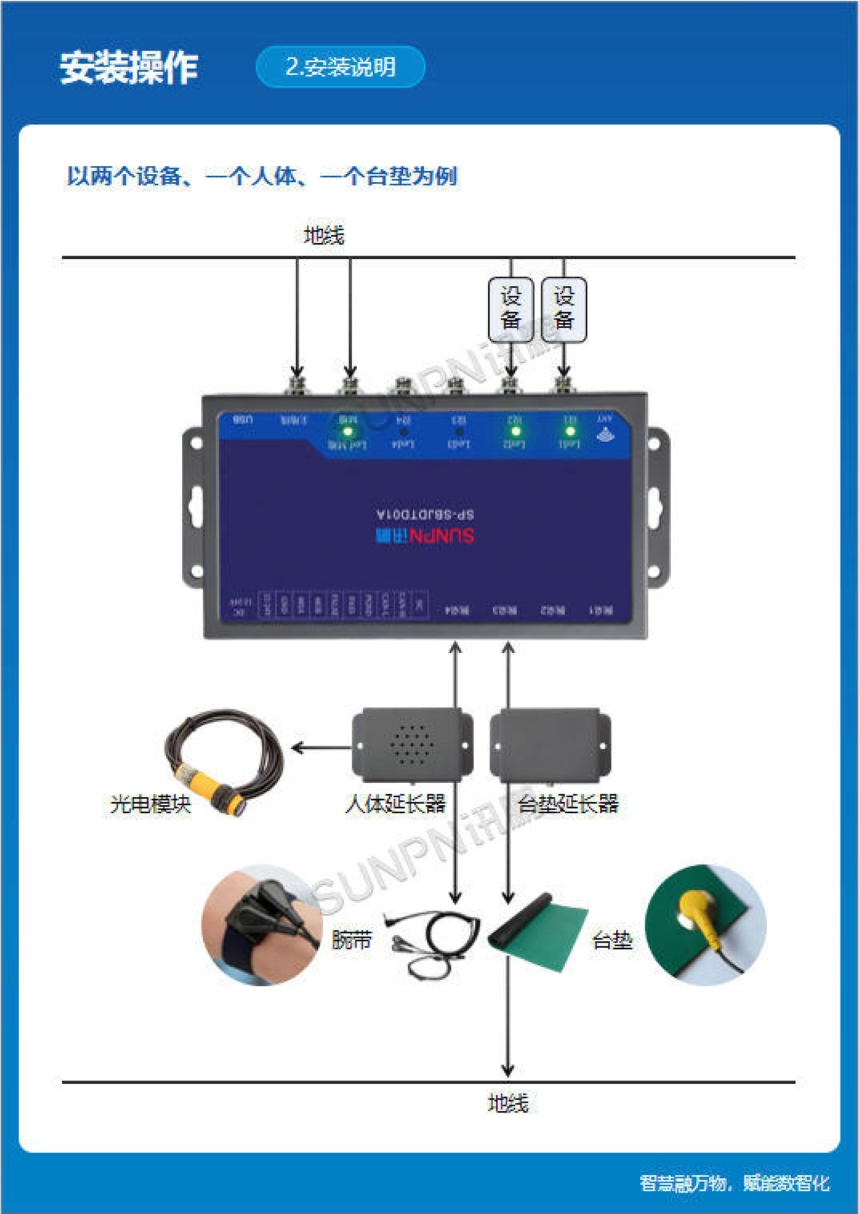

七、讯鹏科技ESD三合一静电监控仪：设备安装操作规范

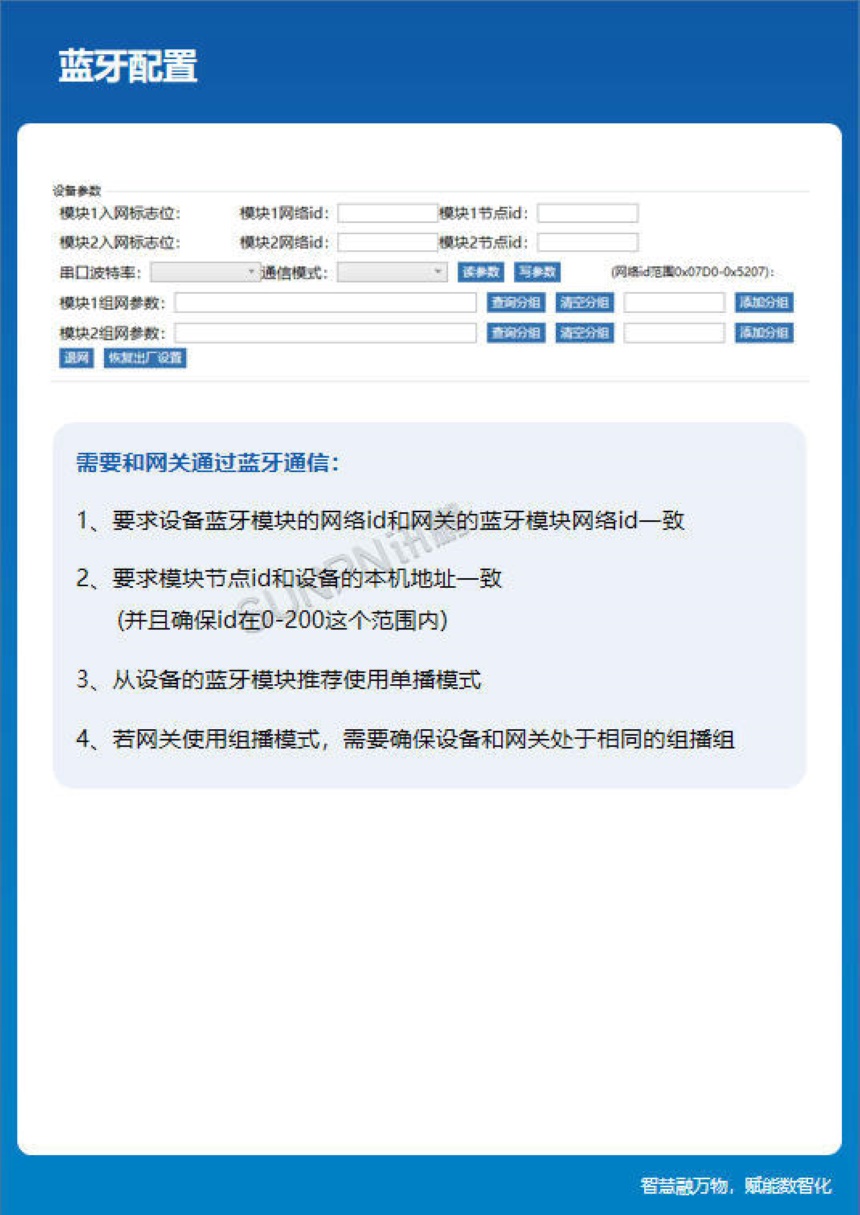

八、讯鹏科技ESD三合一静电监控仪：蓝牙 Mesh 参数配置说明

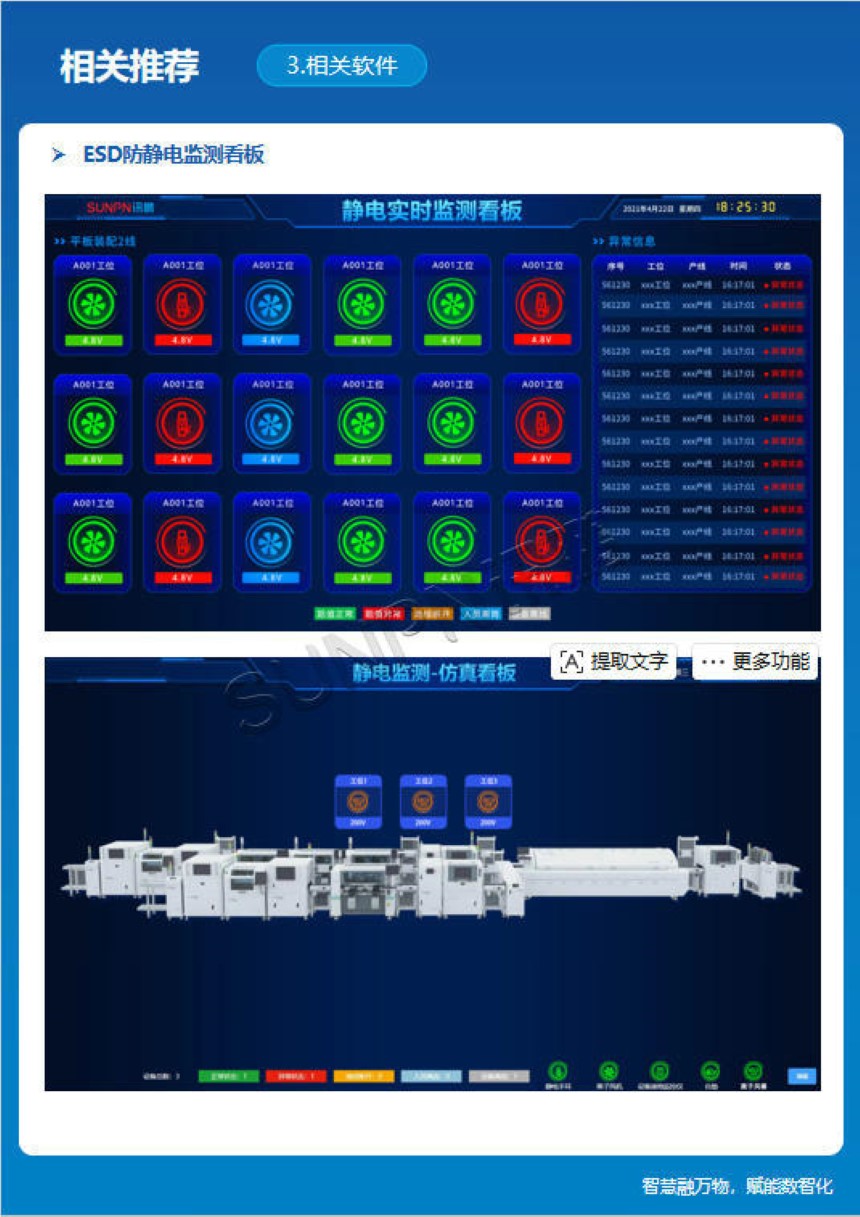

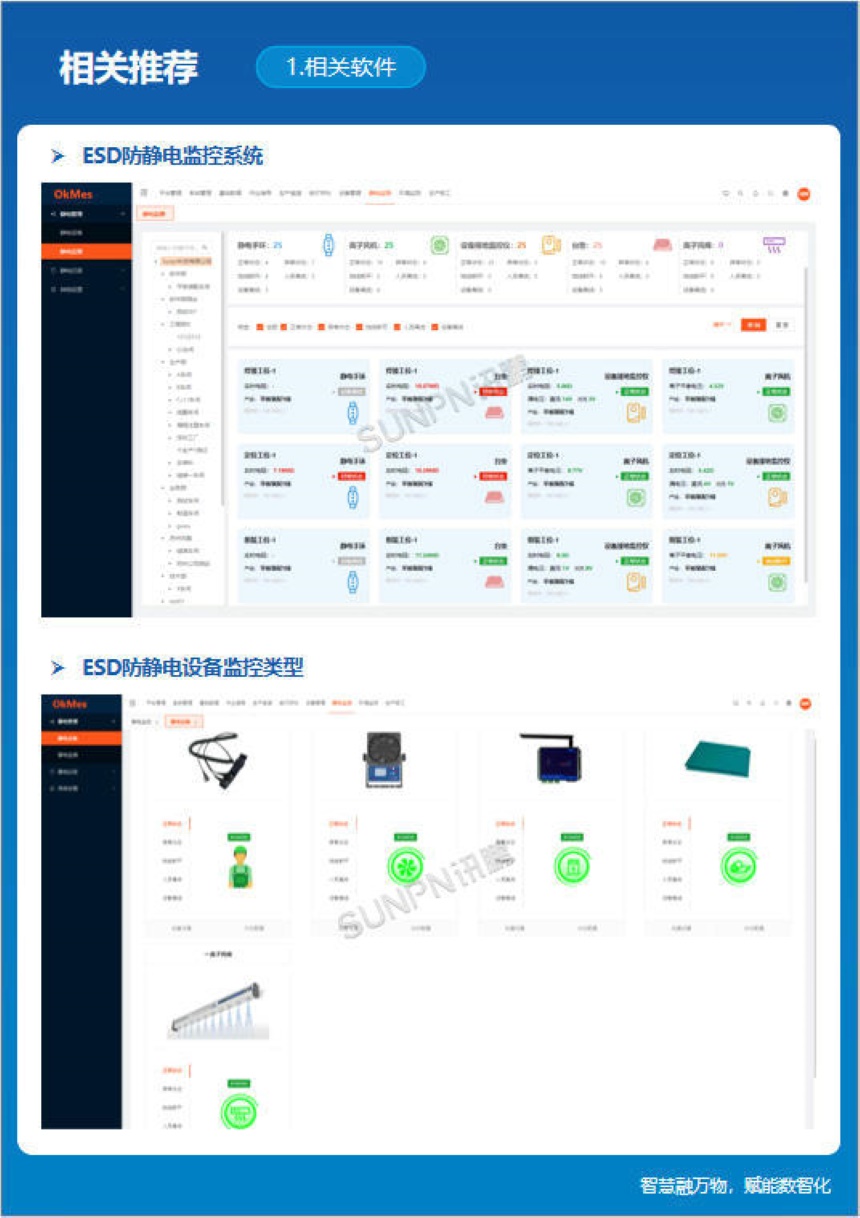

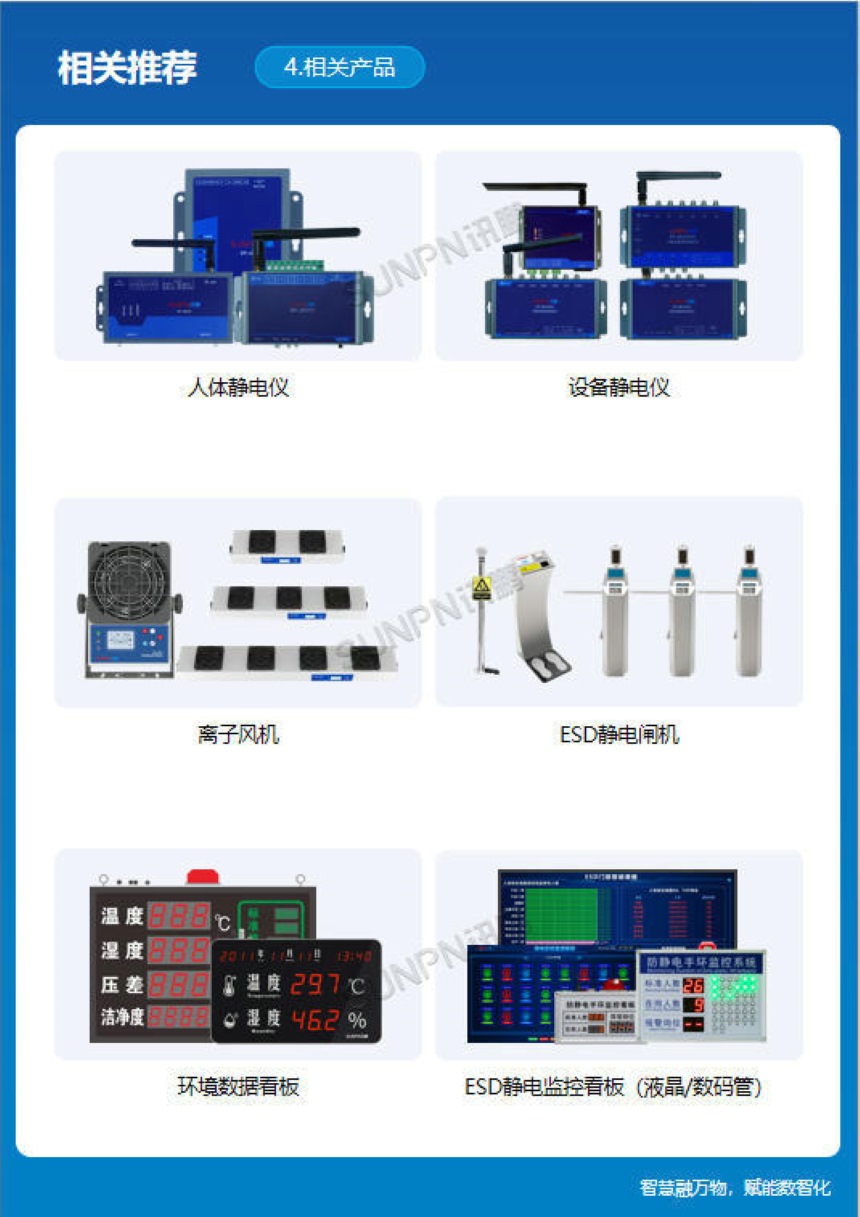

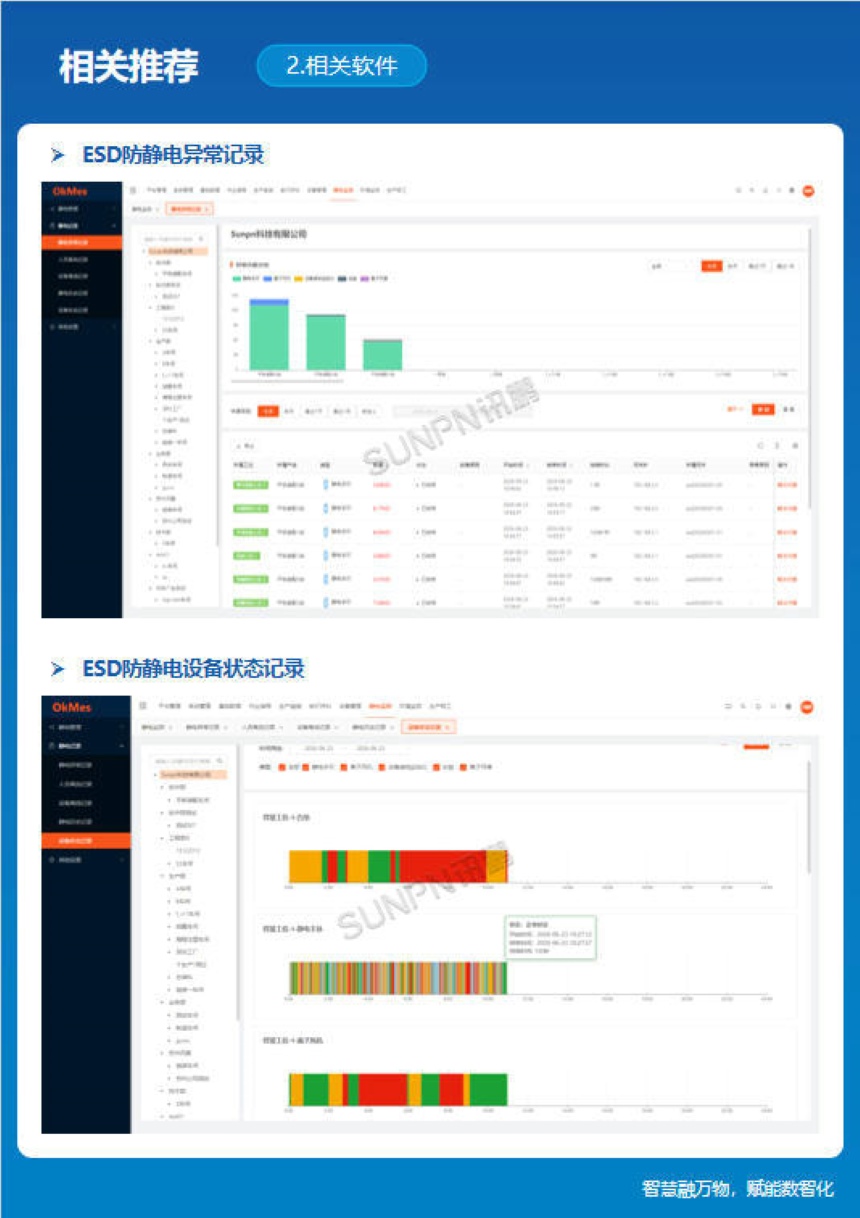

九、讯鹏科技ESD三合一静电监控仪：配套软硬件产品

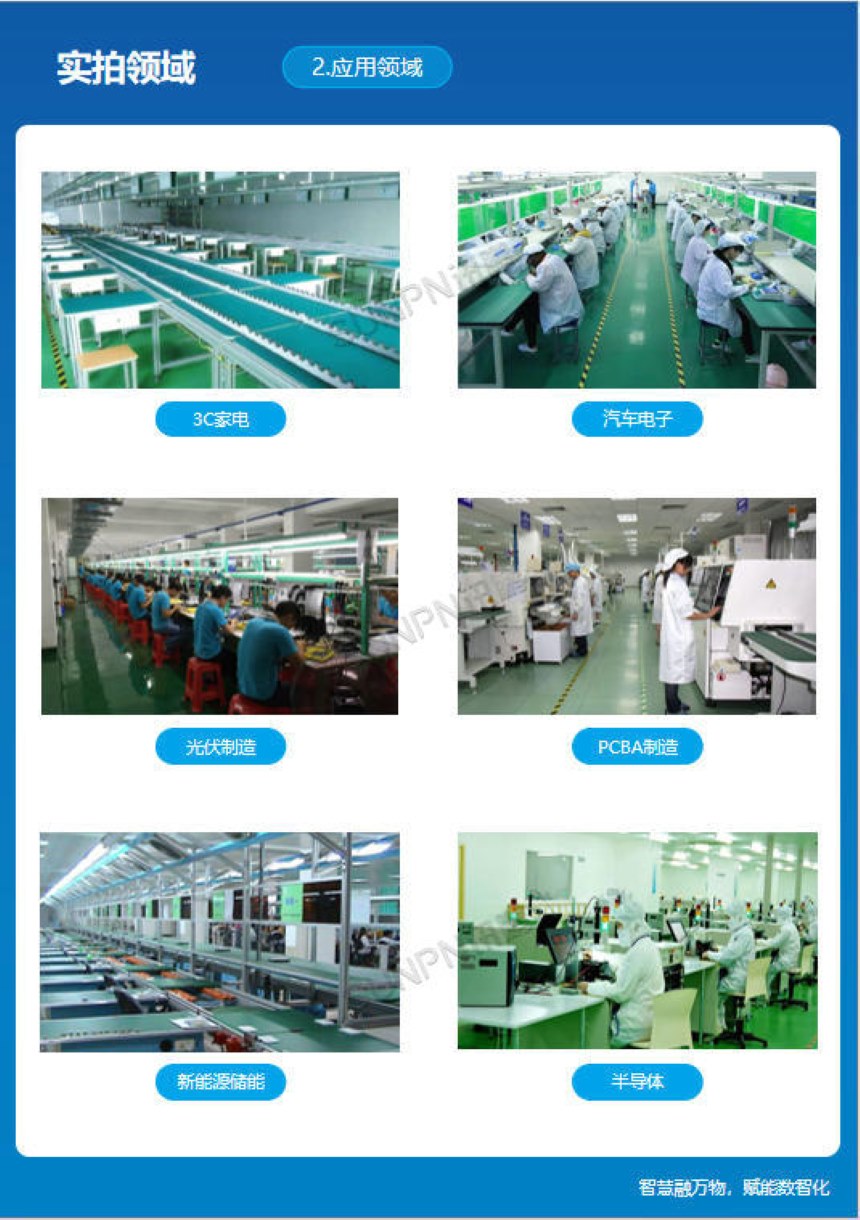

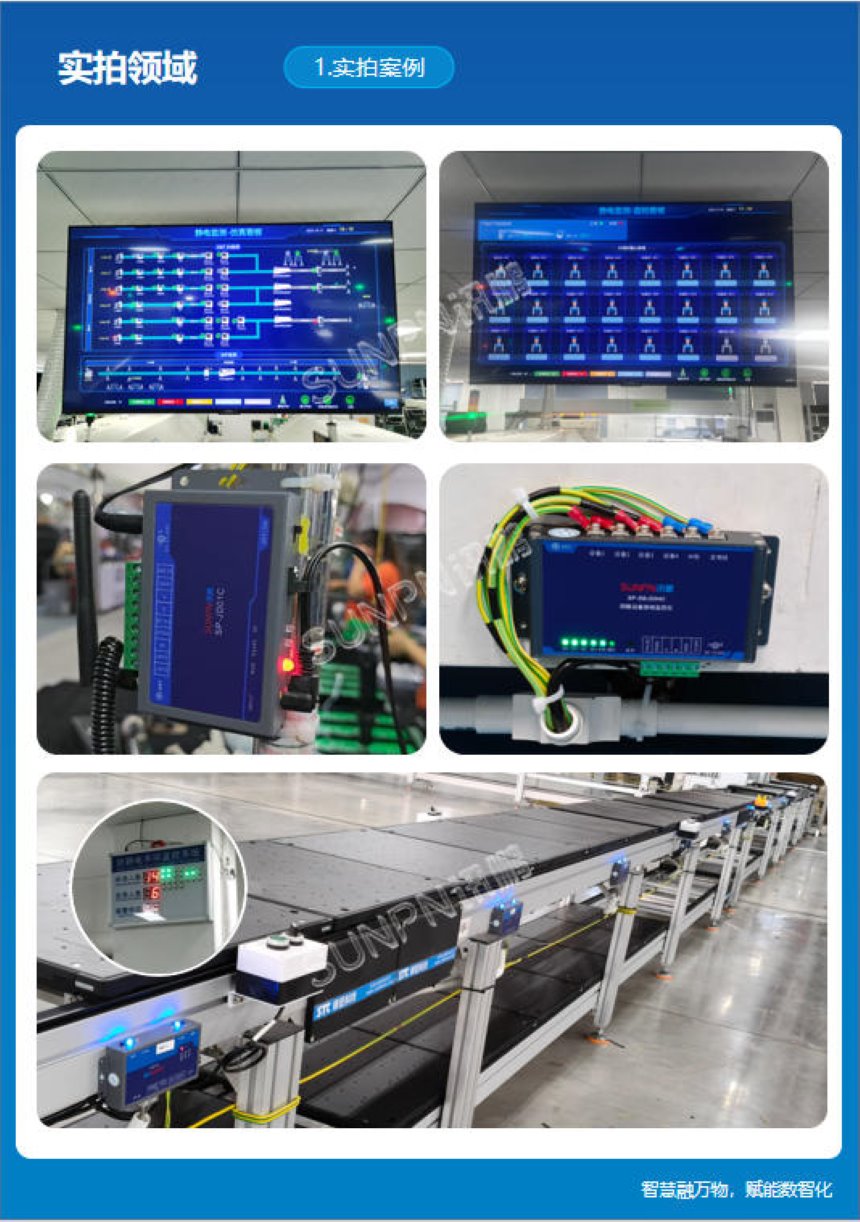

十、讯鹏科技ESD三合一静电监控仪：落地实拍与应用行业

深圳市讯鹏科技有限公司ESD三合一静电监控仪凭借全维度监控、高精度检测、多方式通讯及数字化管理等核心优势，补齐了传统防静电管理的各类短板，有效规避生产安全风险，满足国际合规审厂标准。产品适配多行业生产场景，安装便捷、功能全面，可实现全程实时监控、数据追溯与智能告警，大幅降低人工管理成本，助力企业完成防静电规范化、数字化、智能化的生产管理升级。
