讯鹏AI视觉计数传感器安装使用说明书 | 工业级产品指南

讯鹏工业 AI 视觉计数传感器是一套面向工厂流水线、仓储物流、禽蛋分拣、食品包装等场景的高精度视觉计数系统。系统内置丰富计数算法库，支持客制化训练，实现 98% 高精度识别；内置边缘算力，无需外接高算力服务器；免费开放通讯协议及 API 接口；可同步电子看板实时数据，配套软件支持产线画面监控、动态计数显示、时段统计及录像溯源功能。

一、讯鹏AI视觉计数器的核心优势

（1）98% 高精度识别算法：内置丰富计数算法库，可针对具体场景定制训练。

（2）边缘算力内置：海思 Hi35 系列高性能处理器 + NNIE AI 加速硬件，无需外接服务器。

（3）工业协议开放：免费开放 RS485 通讯协议及 API 接口，对接工控看板、PLC、上位系统。

（4）实时数据联动：可同步电子看板实时数据，配套软件支持画面监控、时段统计、录像溯源。

二、讯鹏AI视觉计数器硬件产品介绍

1、硬件形态

（1）一体机款

适合室外或室内恶劣环境的大目标识别（人、车、包裹等），自带 M12 螺纹镜头、白光 LED 补光（红外补光可选）。

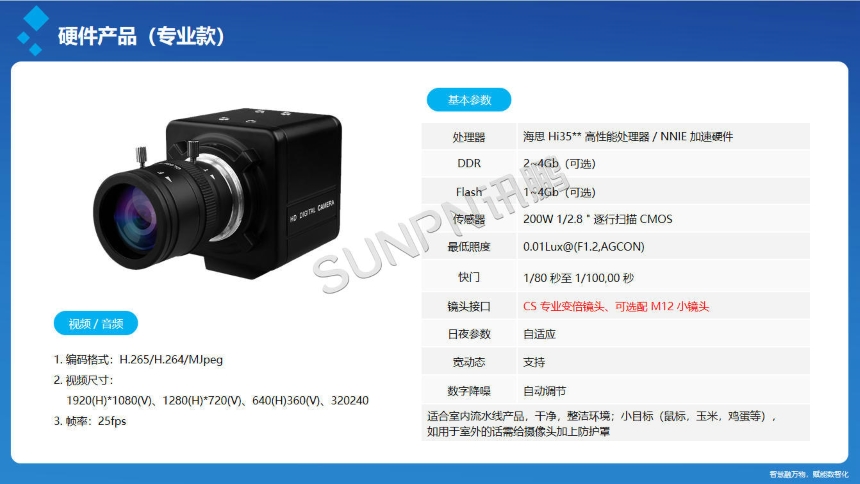

（2）专业款

适合室内流水线、干净整洁环境的小目标识别（鼠标、玉米、鸡蛋等），采用 CS 专业变倍镜头，可手动调焦。如用于室外需另加防护罩。

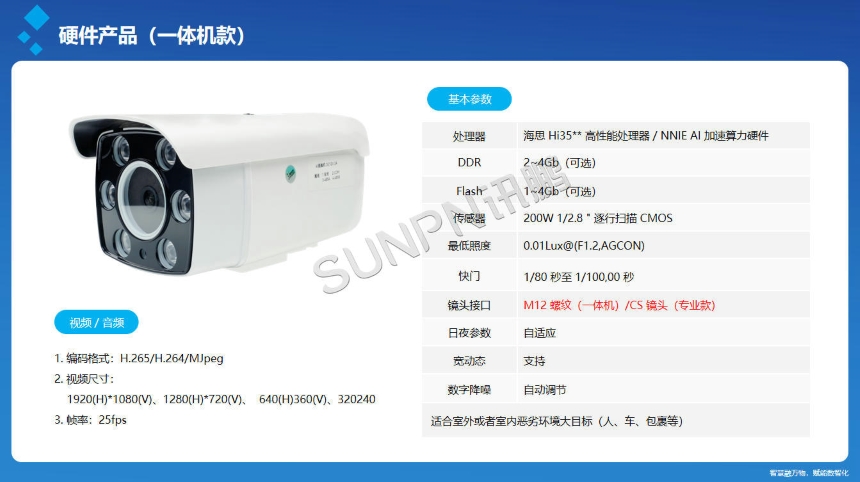

2、基本参数

（1）处理器：海思 Hi35** 高性能处理器 + NNIE AI 加速算力硬件

（2）DDR：2~4Gb（可选）

（3）Flash：1~4Gb（可选）

（4）传感器：200W 1/2.8" 逐行扫描 CMOS

（5）最低照度：0.01Lux@(F1.2, AGCON)

（6）快门：1/80 秒至 1/100,000 秒

（7）镜头接口：M12 螺纹（一体机）/ CS 镜头（专业款）

（8）日夜参数：自适应

（9）宽动态：支持

（10）数字降噪：自动调节

3、视频与音频

（1）编码格式：H.265 / H.264 / MJpeg

（2）视频尺寸：1920×1080、1280×720、640×360、320×240

（3）帧率：25fps

（4）音频：内置扬声器，支持语音播报（一体机款）

4、接口与接线

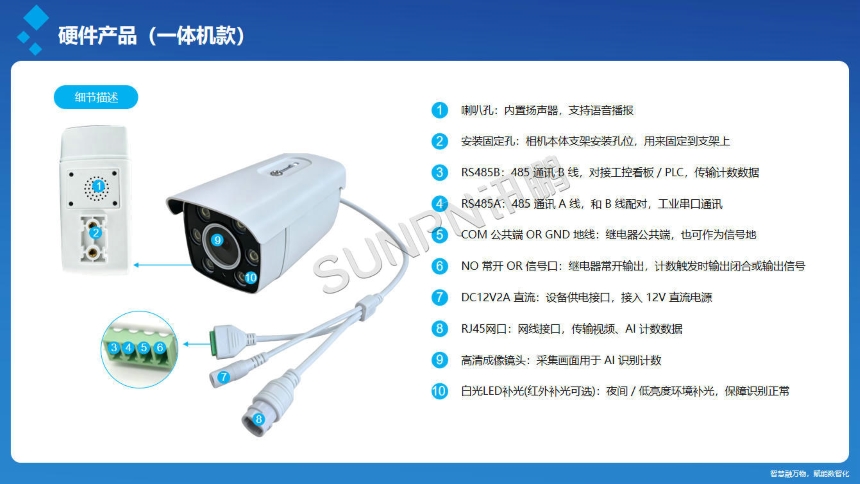

（1）一体机款接口

一体机款AI视觉计数设备配备高清成像镜头与白光/红外补光，支持夜间作业。内置扬声器实现语音播报，通过RJ45网口传输视频与计数数据，并采用RS485A/B接口对接工控看板或PLC。继电器提供COM/GND与NO常开接口，计数触发时输出信号。支持DC12V 2A直流供电，机身设有安装固定孔。

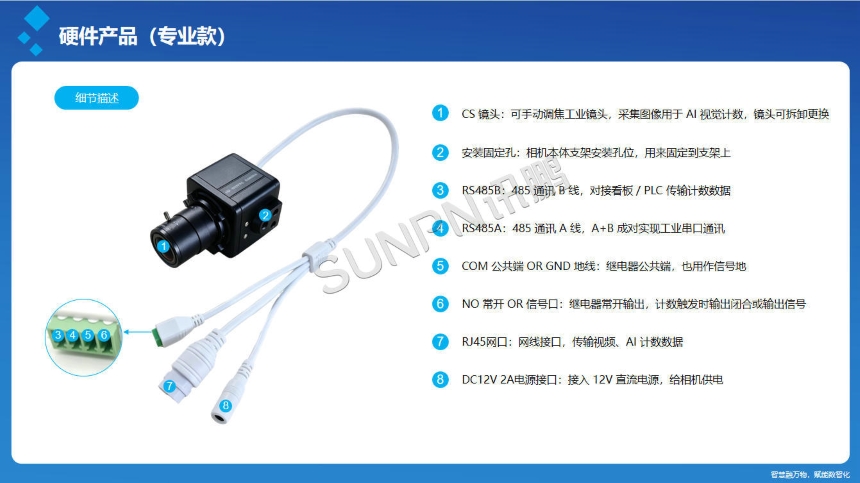

（2）专业款接口

专业款AI视觉计数设备采用可拆卸、可手动调焦的CS工业镜头，机身设有安装固定孔便于支架安装。它通过RJ45网口传输数据，并配备RS485A/B接口对接工控看板或PLC。继电器提供COM/GND公共端与NO常开输出接口。设备由DC12V 2A直流电源供电。

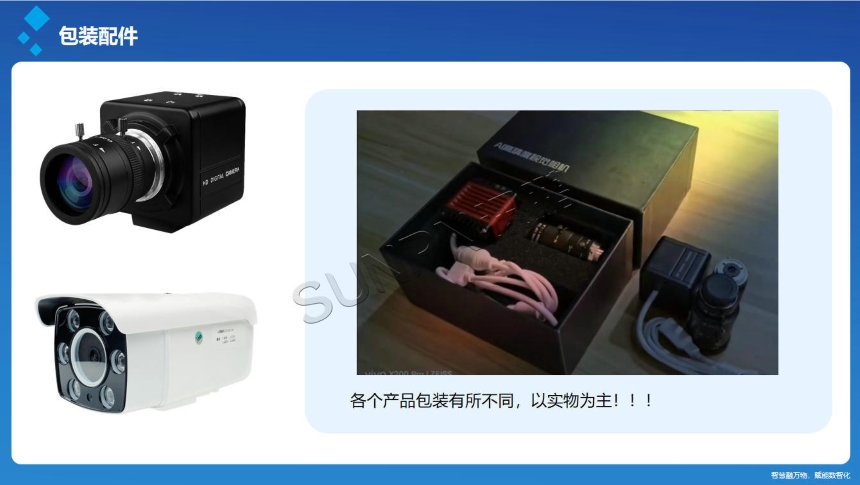

三、讯鹏科技AI视觉计数器：包装配件

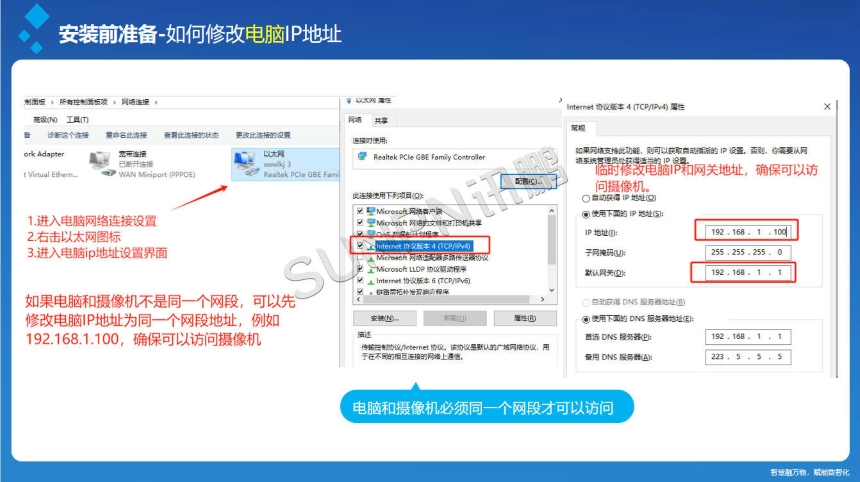

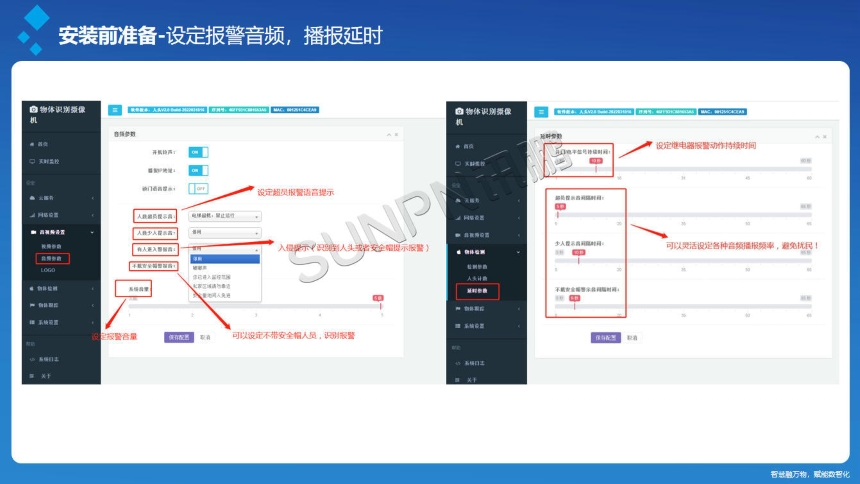

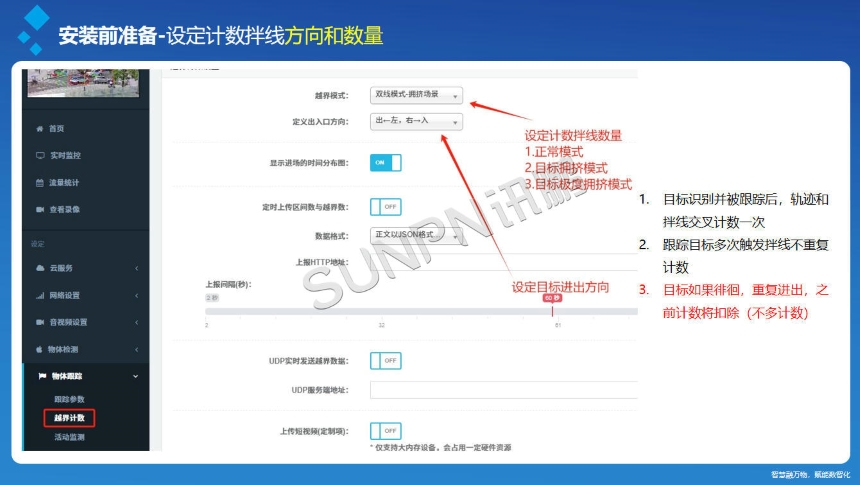

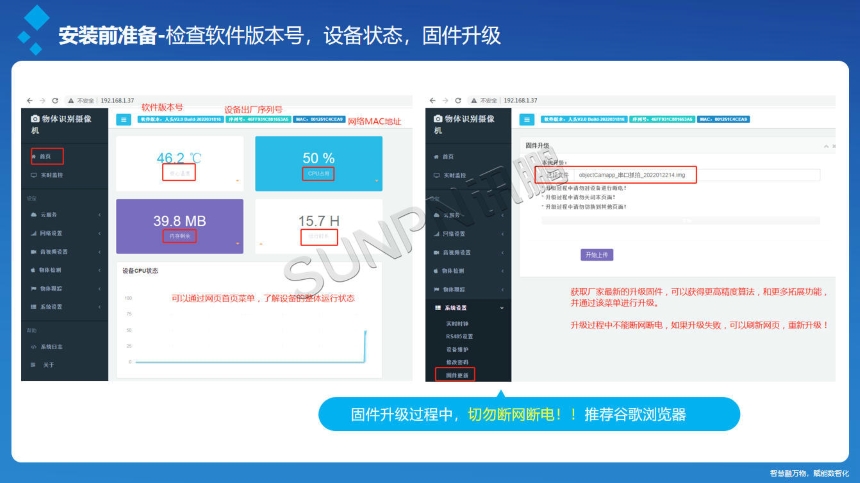

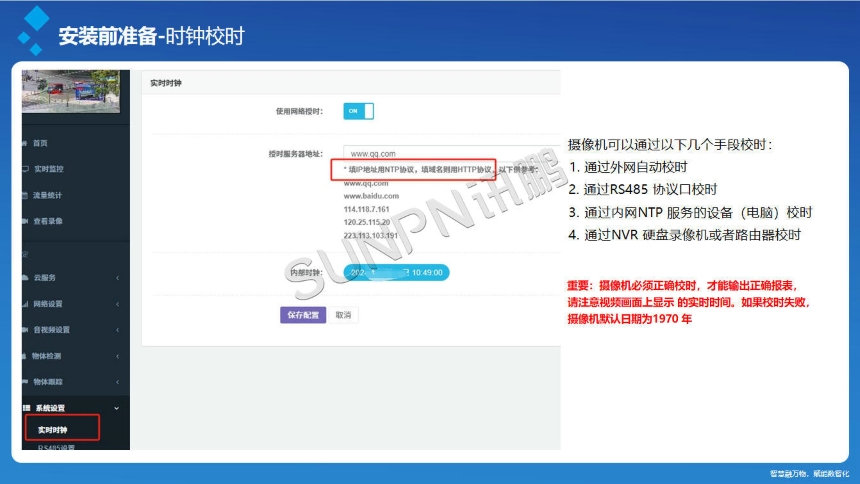

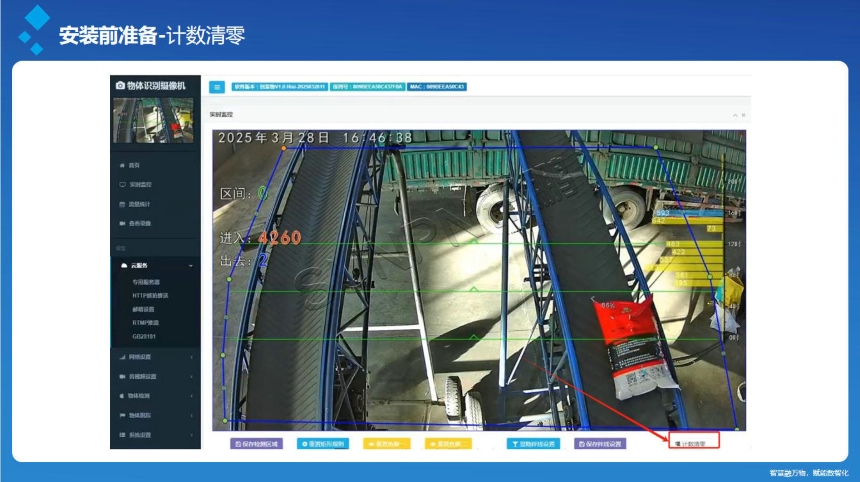

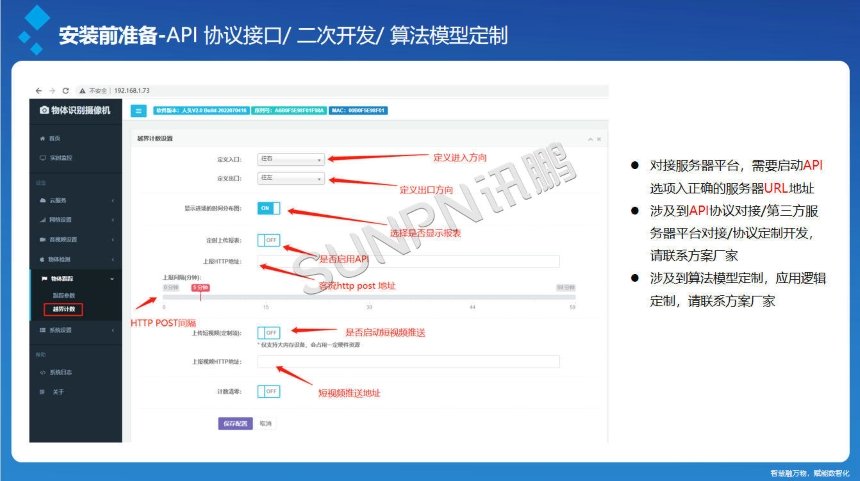

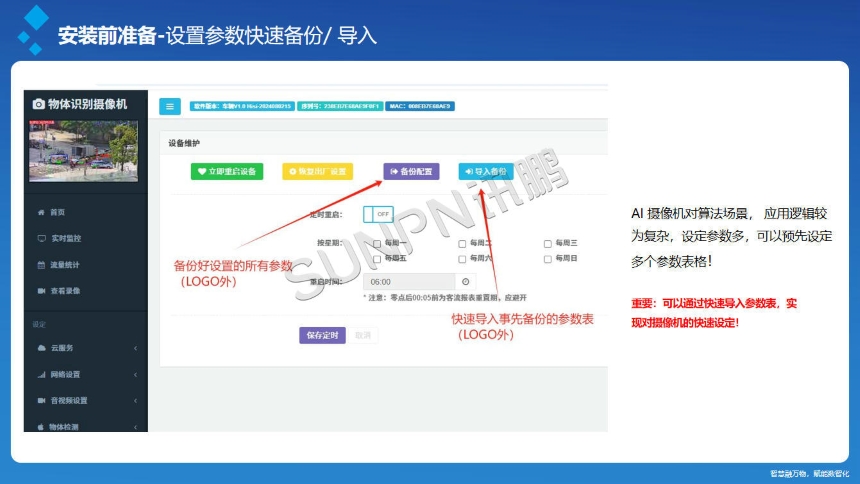

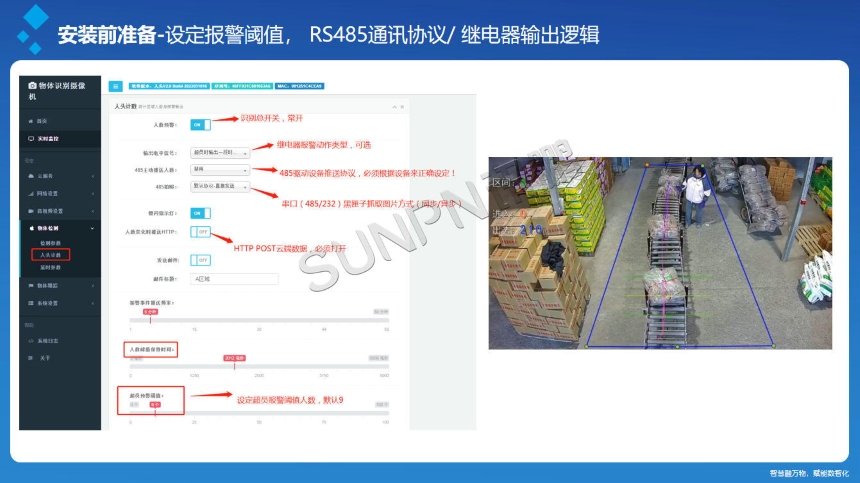

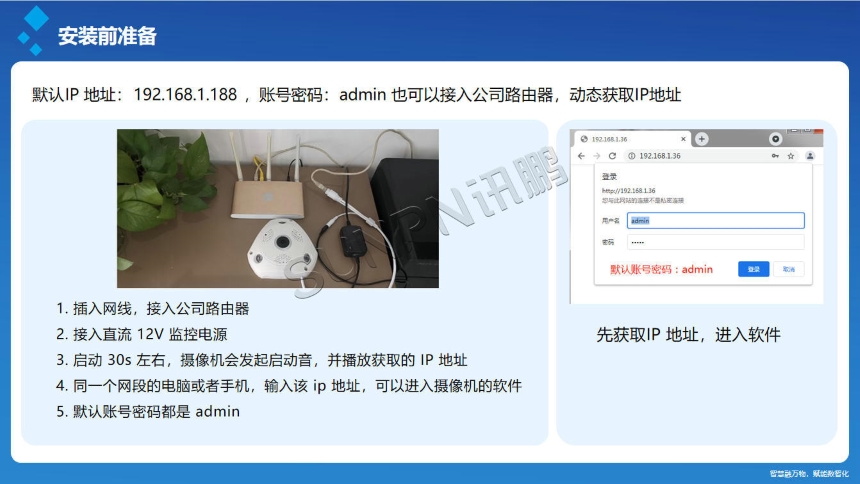

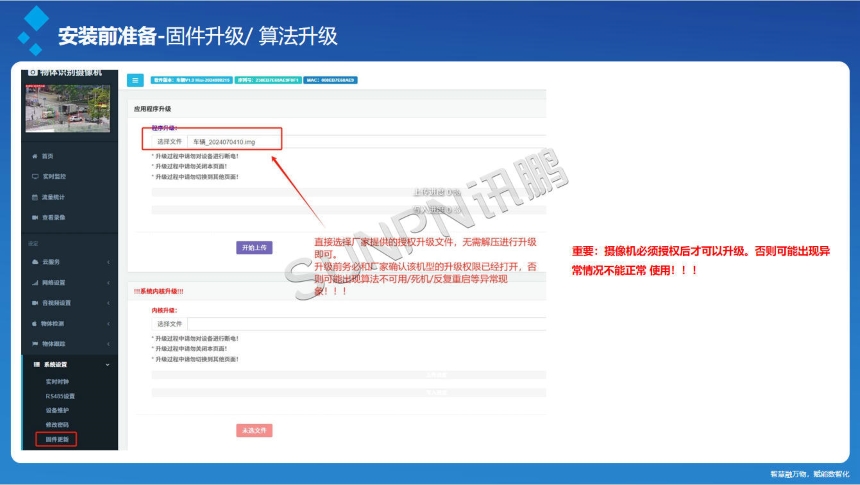

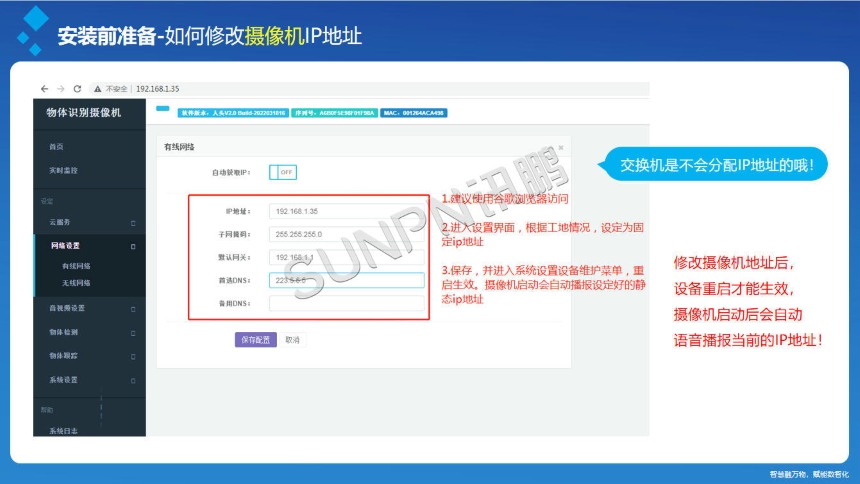

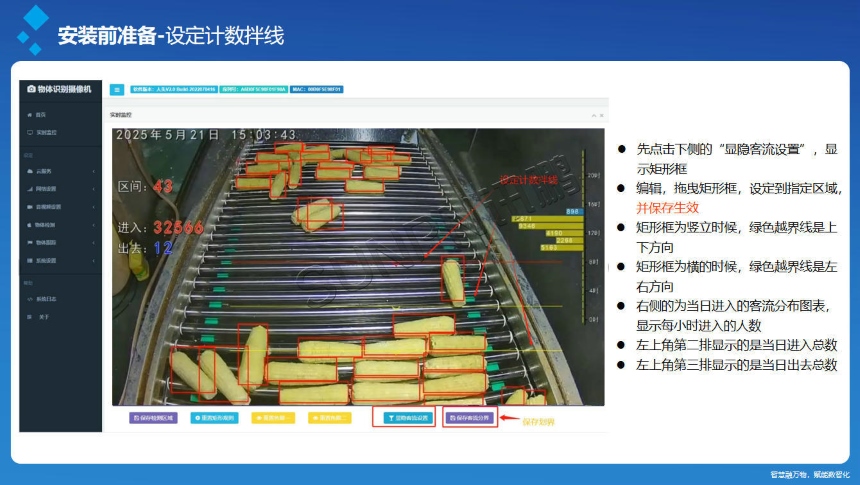

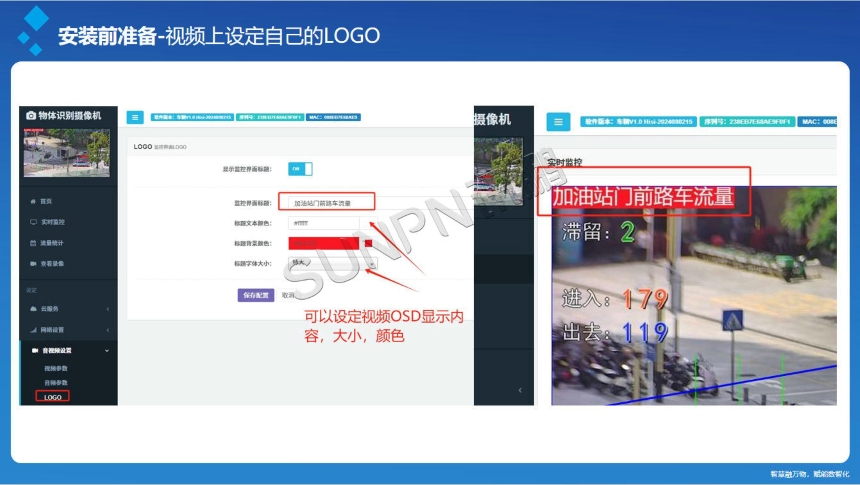

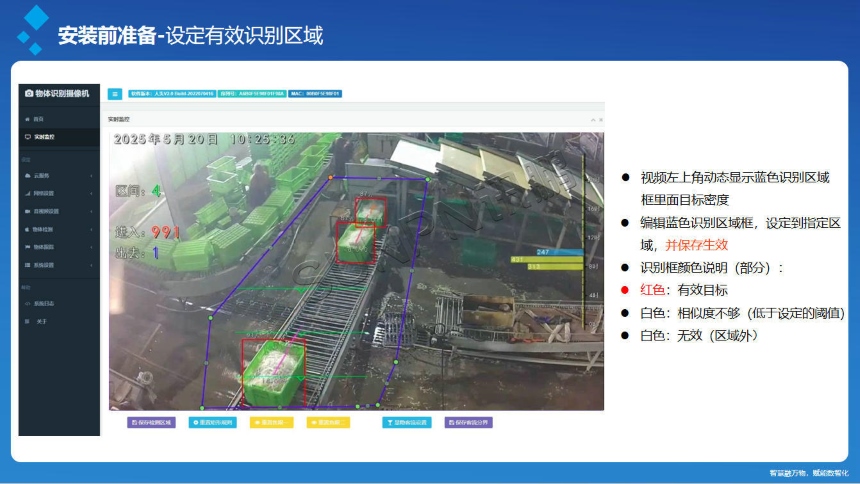

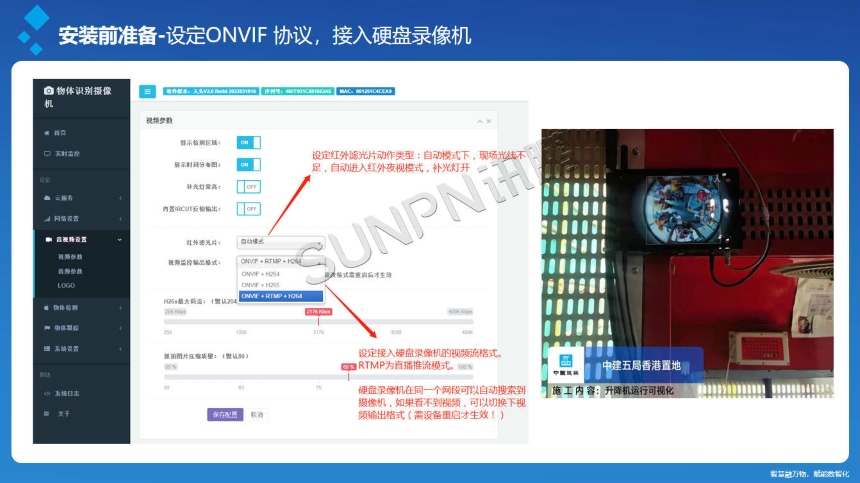

四、讯鹏科技AI视觉计数器：安装前准备

五、讯鹏科技AI视觉计数器：现场安装

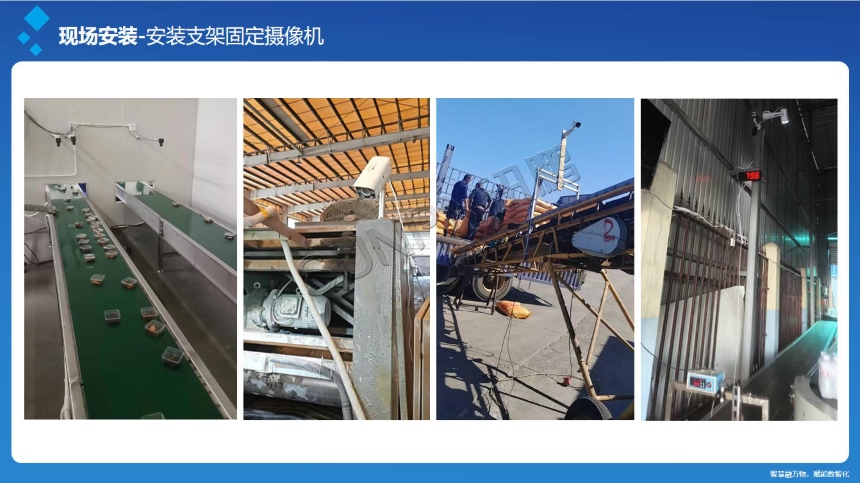

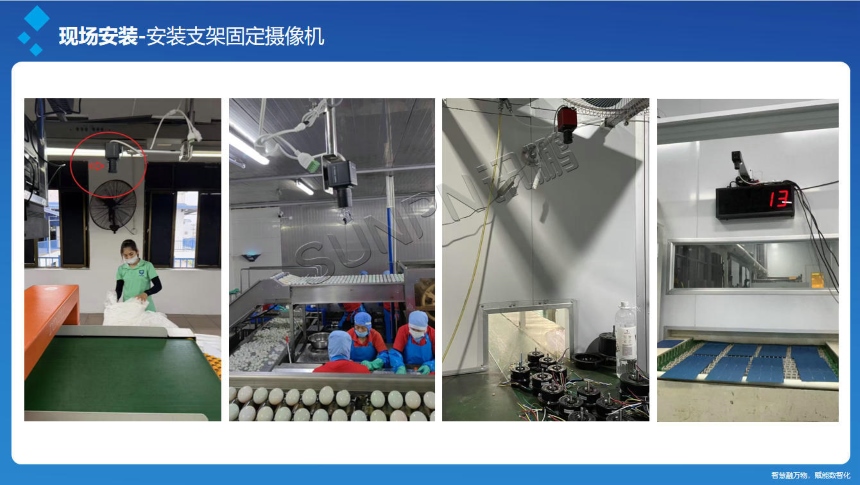

1、安装支架固定摄像机

（1）将支架固定在安装位置（横梁、立柱或壁面）

（2）将摄像机固定在支架上，使用螺丝紧固

（3）调整角度，确保摄像机正对目标识别区域

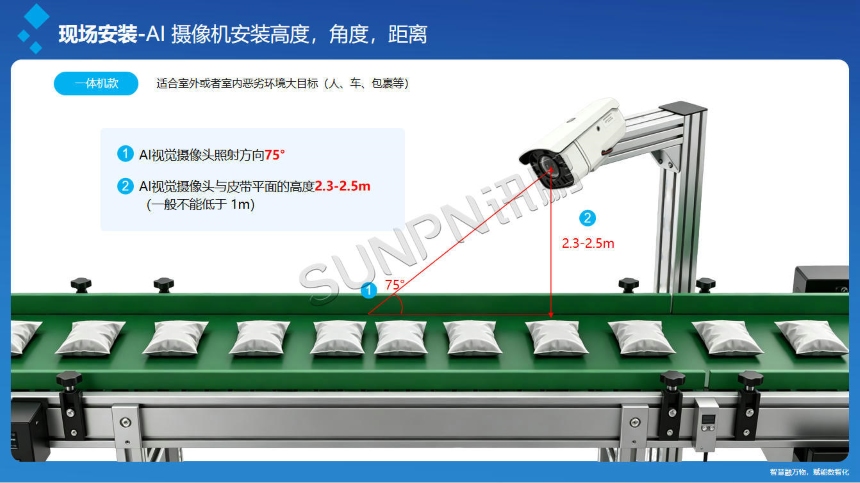

2、一体机款安装高度与角度

（1）适用场景：室外或室内恶劣环境的大目标识别（人、车、包裹等）

（2）照射方向：AI 视觉摄像头照射角度 75°

（3）安装高度：AI 视觉摄像头与皮带平面的高度 2.3-2.5m（一般不能低于 1m）

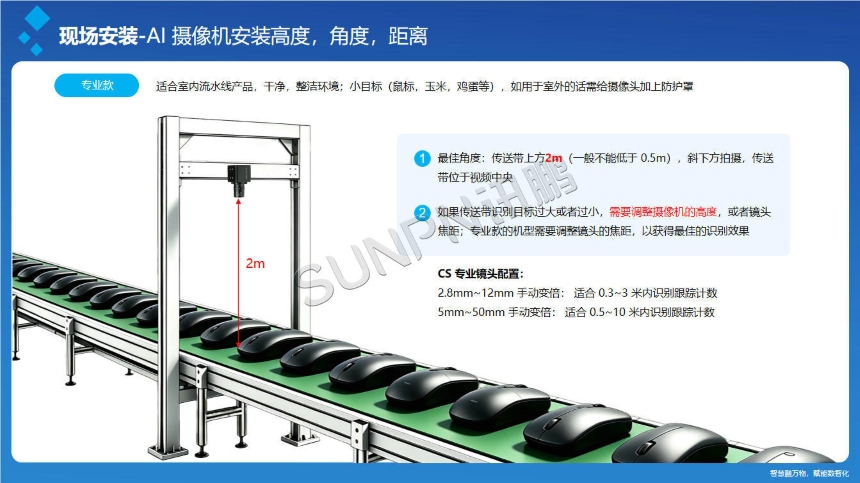

3、专业款安装高度与角度

（1）适用场景：室内流水线产品，干净整洁环境，小目标（鼠标、玉米、鸡蛋等）；室外需另加防护罩

（2）最佳角度：传送带上方 2m（一般不能低于 0.5m），斜下方拍摄，传送带位于视频中央

（3）若传送带识别目标过大或过小，需调整摄像机高度或镜头焦距；专业款的机型需要调整镜头焦距，以获得最佳识别效果

（4）CS 专业镜头配置：2.8mm12mm 手动变倍：适合 0.33 米内识别跟踪计数、5mm50mm 手动变倍：适合 0.510 米内识别跟踪计数

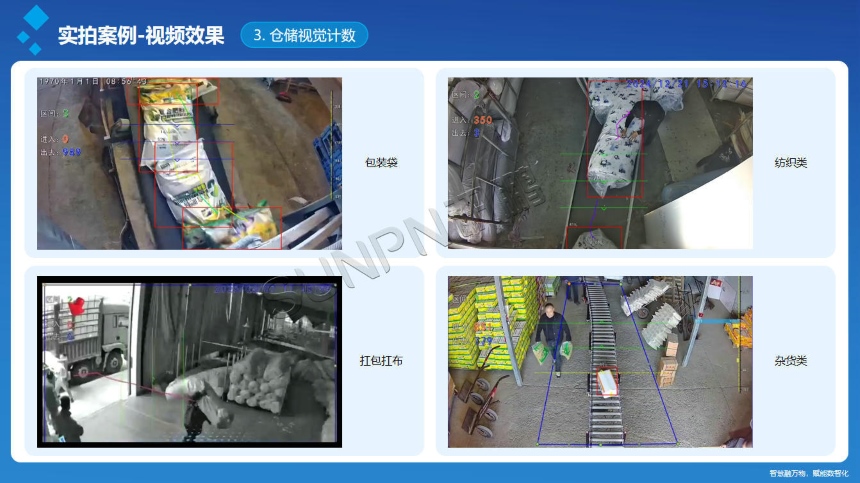

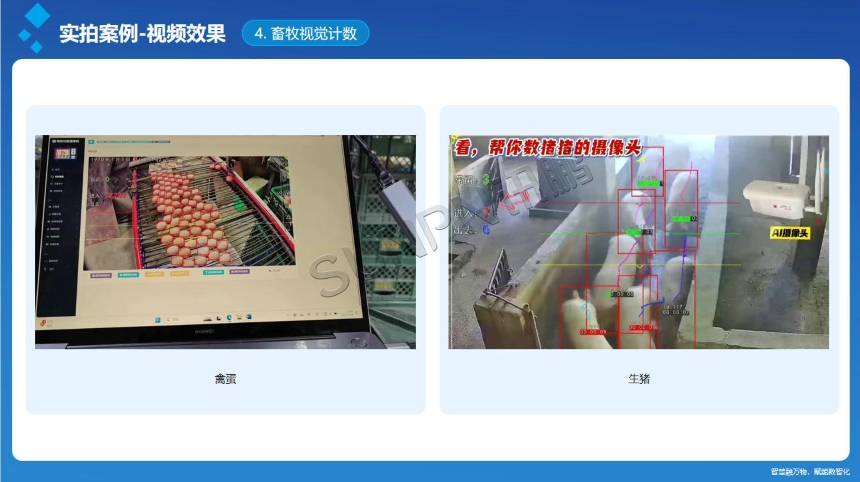

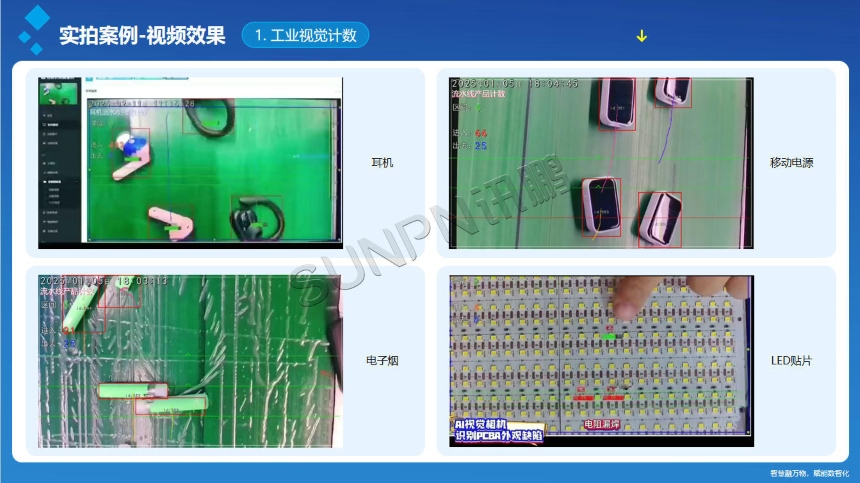

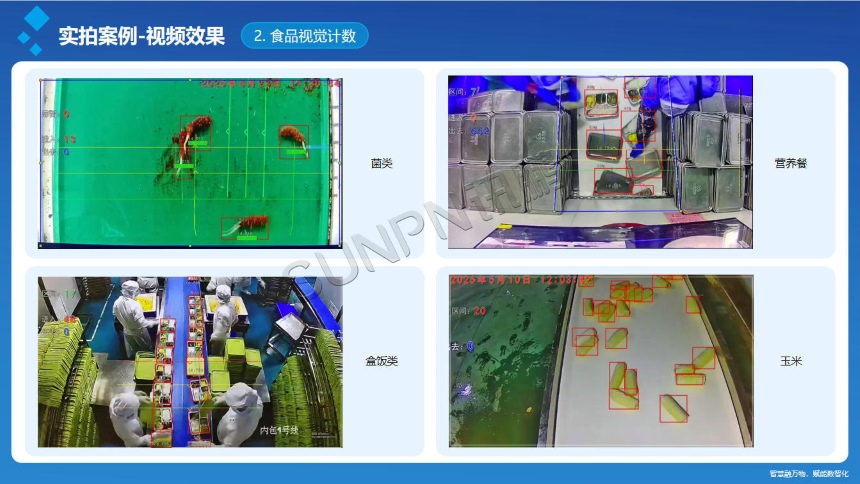

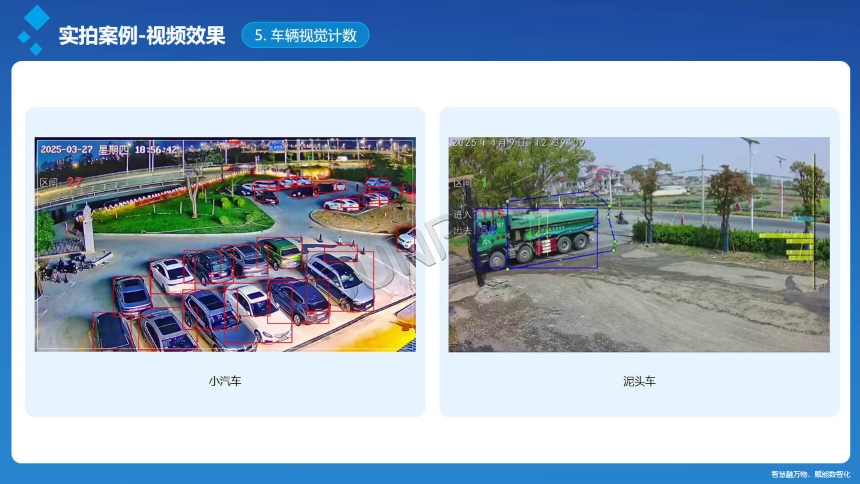

六、实拍案例

讯鹏AI视觉计数传感器，凭借98%高精度识别、内置边缘算力与开放工业协议，真正实现了“即装即用、无需服务器”的轻量化部署。无论是恶劣环境的大目标还是流水线上的小物件，都能稳定计数并实时联动看板与上位系统。选择讯鹏，让每一件产品都清晰可数，让生产管理更精准高效。
