工业无线安灯呼叫按钮盒使用说明_Andon看板

工业无线安灯呼叫按钮盒是安灯（Andon）系统里面不可缺少的硬件，它应用在车间的生产线、仓库、涂、焊、冲压等生产线上进行实时呼叫的系统硬件（通称Andon—安灯呼叫无线按钮盒），用来帮助生产车间内员工进行呼料补料的工作，实现在一定生产节拍内、完成质量可靠的产品装配任务。目前工业无线安灯呼叫按钮盒已经覆盖成为汽车完整生产线中不可缺少的一部分,在汽车厂冲压、焊装、油漆和总装工艺车间及发动机装配车间等被广泛应用。但是选择一款实用的安灯呼叫按钮盒是至关重要的，

讯鹏科技自主研发的一款工业级无线呼叫终端，产品采用GFSK调频技术，信号覆盖范围广、稳定性强；通讯采用双向通讯，并带LED状态指示灯，可确保信号正确到达；在功耗方面做了专门的优化设计，两节AA电池通常可使用2-5年；产品可广泛应用于工业呼叫现场，安灯系统等领域。

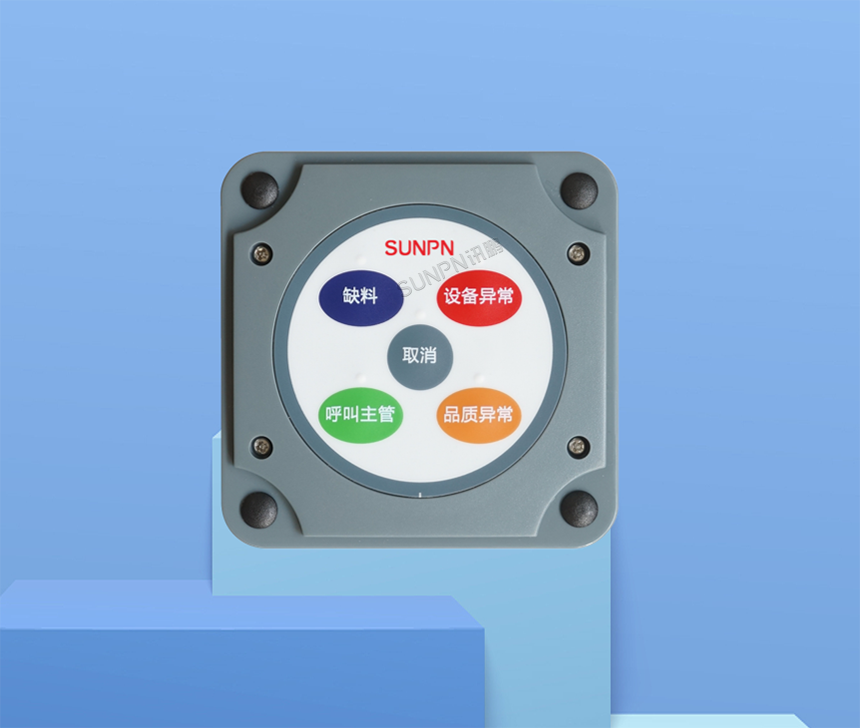

一、讯鹏工业无线安灯呼叫按钮盒介绍

讯鹏工业无线安灯呼叫按钮盒主要用于需要实现无线呼叫的场景，有的工厂环境不利于从新走线一次，这样成本更高也需要花更多的时间，所以使用无线安灯呼叫按钮盒的好处就是无需走线安装方便快捷，它能直接更安灯呼叫看板对接，实时展示呼叫的工位信息，结合仓库出料看板，让送料人员及时准备好需要的物料将其送到对应的工位。同时呼叫按钮盒的作用不止这些，它能实时传输生产现场的状态，比如需要呼叫机修、呼叫主管、设备出现异常、品质出现异常、缺料呼叫物料等信息，可以根据场景需要来定制呼叫的内容。从而实现搞质量的生产作业环境，实现精益生产。

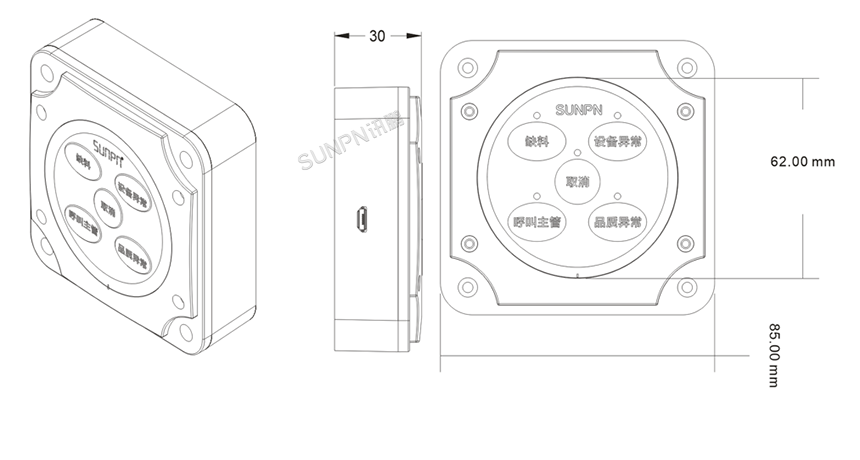

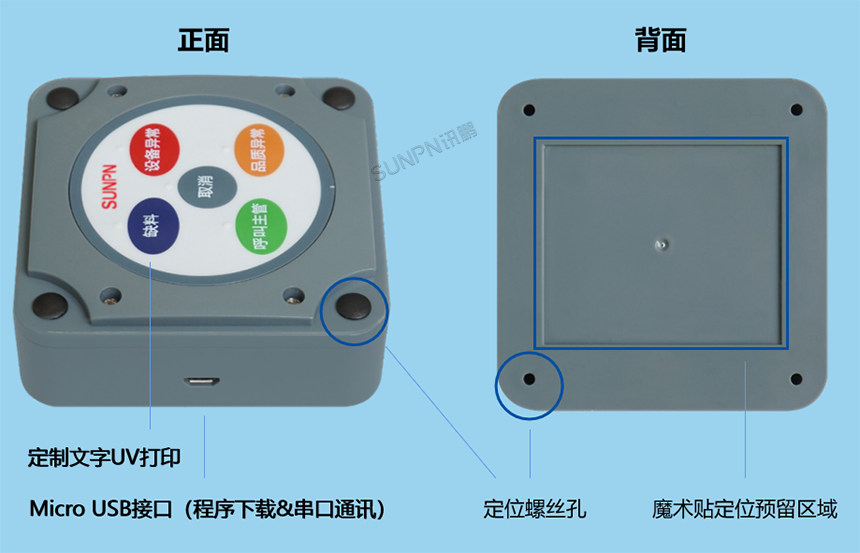

1、无线安灯呼叫按钮盒产品外观尺寸

2、无线安灯呼叫按钮盒操作说明

①按钮盒参数配置说明：

按钮盒通过配置软件可方便简单的对按钮盒的地址、无线信道、MODBUS设备地址、

MODBUS寄存器地址等相关参数进行配置，配置说明见《SP-AD433A无线按钮盒配

置软件使用说明》，产品出厂可按用户应用需要预先配好。

②按键操作说明：

按钮盒每个按键都可以表示三种状态“0”“1”“2”（软件可配置1~3种状态），

“0”为关闭状态(指示灯灭)，“1”为打开状态(指示灯亮)，“2”为其它状态（指示

灯慢速闪烁，10分钟后指示灯停止闪烁）。中间按钮可配置为是否有取消键功能（默

认为取消键功能），取消键只有“1”状态，它可联动取消其它所有按键的状态指示。

按钮盒按键按下时传输无线数据，成功收到应答并对应的指示灯指示，如果通讯不成

功则指示灯快速闪烁提示。通讯报文详见《SP-AD433A无线按钮盒通讯协议》。

二、无线安灯呼叫按钮盒管理系统介绍

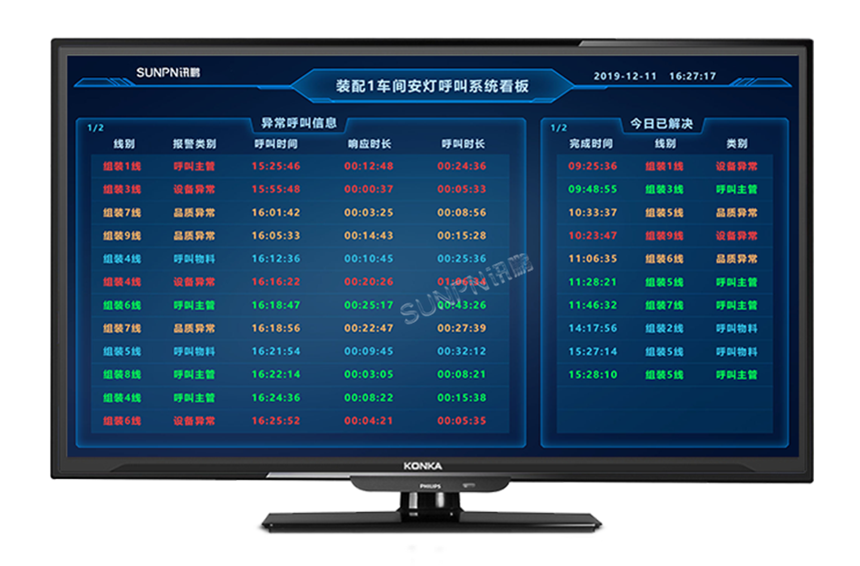

1、安灯呼叫看板介绍

无线安灯呼叫按钮盒管理发出的信号可以从安灯呼叫系统看板上面清楚看出当前报警的实时信息，看板上面可以显示当前报警的线别、报警类别（呼叫主管、设备异常、品质异常、呼叫物料等）、呼叫时间、响应时长、呼叫时长等各种信息，另外可以设置轮播形式显示生产数据。

安灯呼叫看板功能说明

标题：可通过后台软件自行编辑，固定显示

时间：年月日、时间软件自动更新

线别：车间的组装线、可编辑修改

报警：类别呼叫主管、设备异常、品质异常、呼叫物料(报警名称可通过后台修改)

呼叫时间：报警类别呼叫的起始时间点

响应时长：首次到第二次按的时长(按钮盒有3种状态)

呼叫时长：是从开始到完后的时长

完成时间：解决报警呼叫的时间

当呼叫信息板块与今日已解决板块部分超出时，支持翻页查看

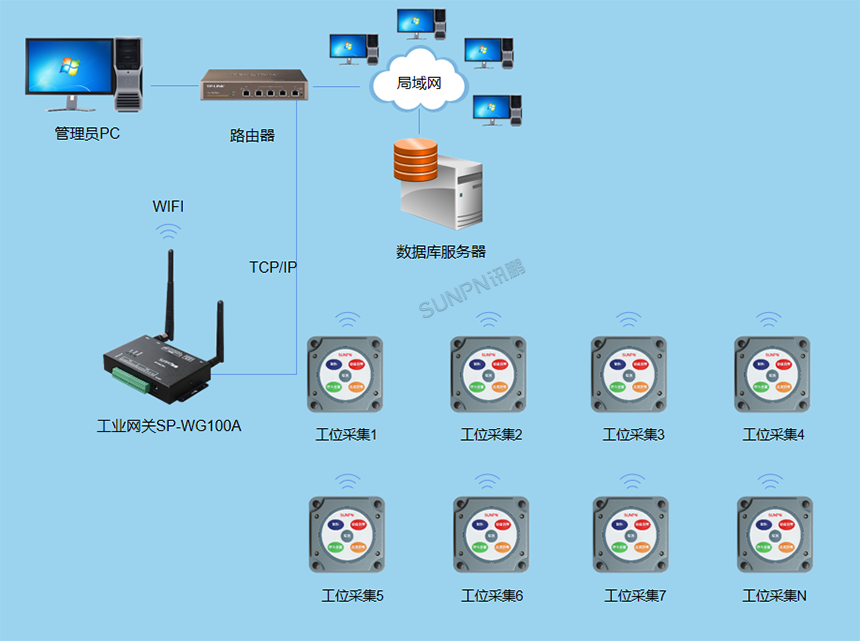

2、无线安灯呼叫按钮盒管理系统系统架构

三、无线安灯呼叫按钮盒管理系统呼叫流程以及配件

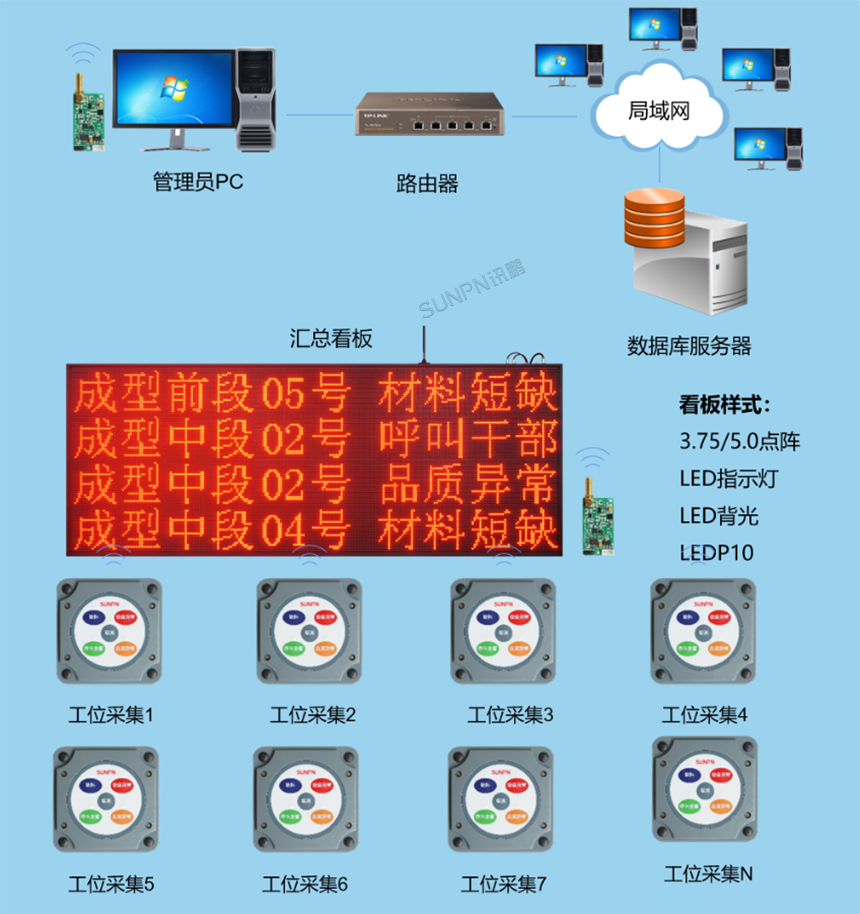

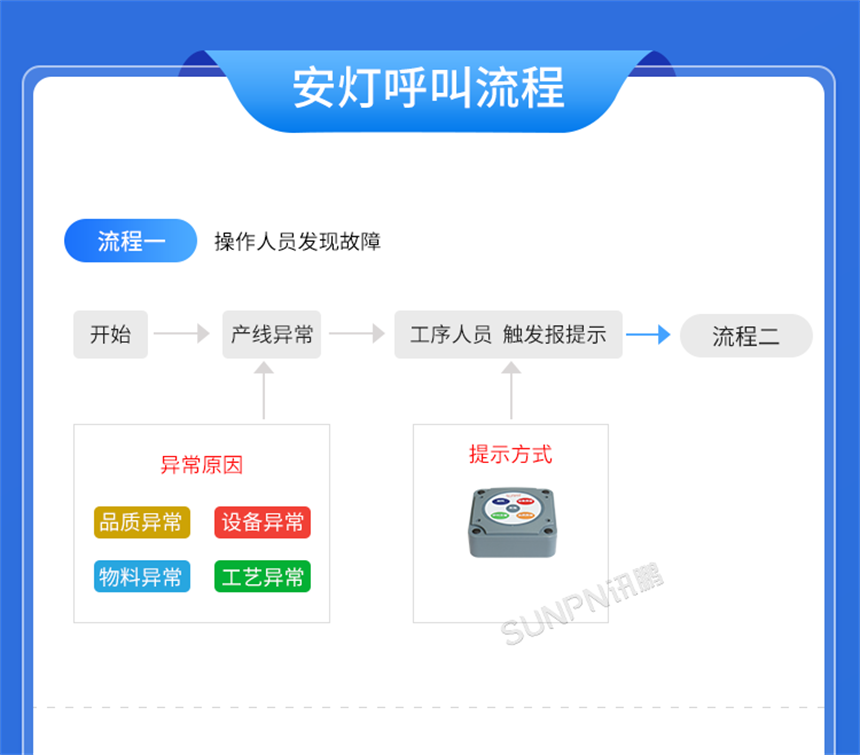

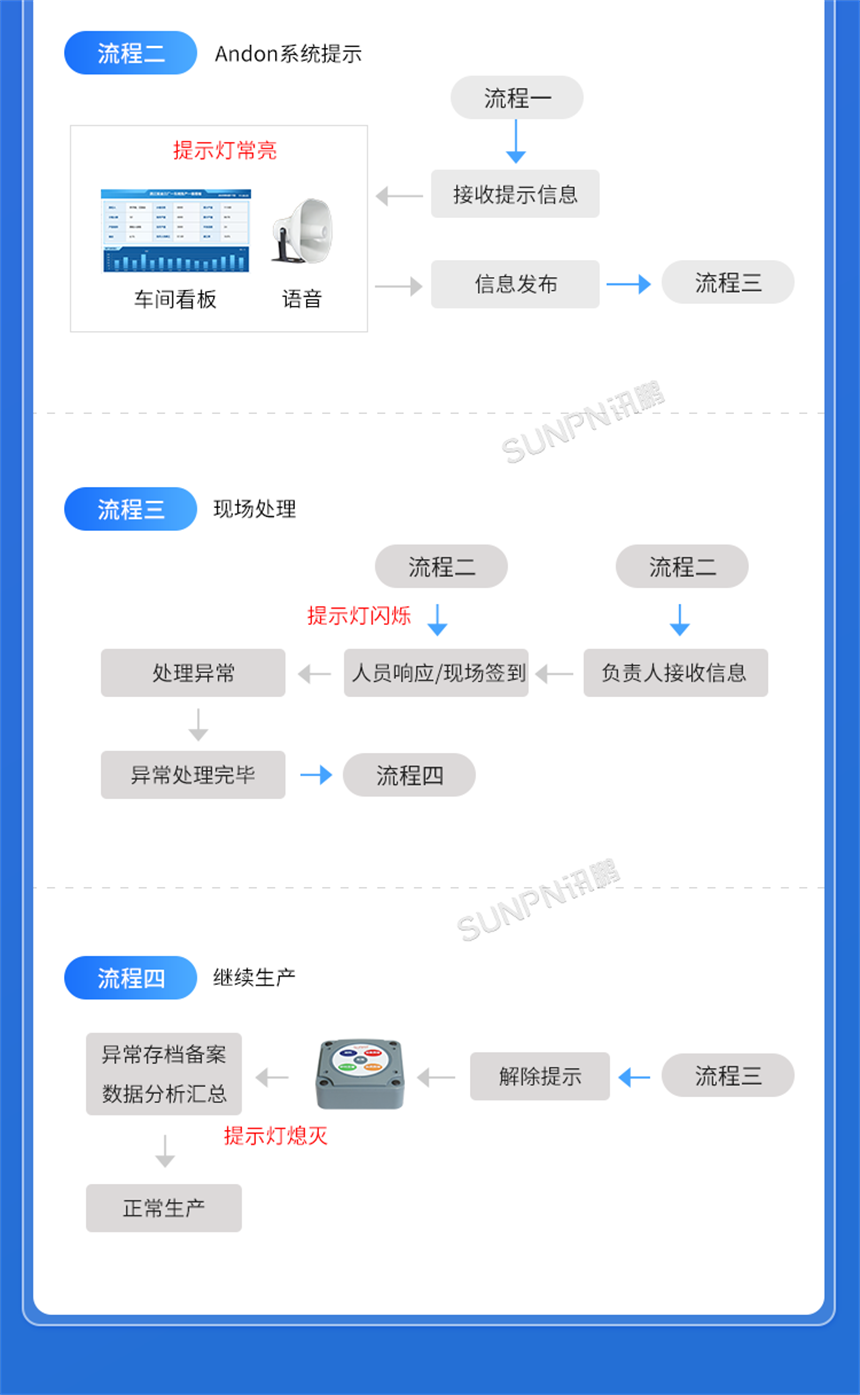

1、无线安灯呼叫按钮盒管理系统呼叫流程

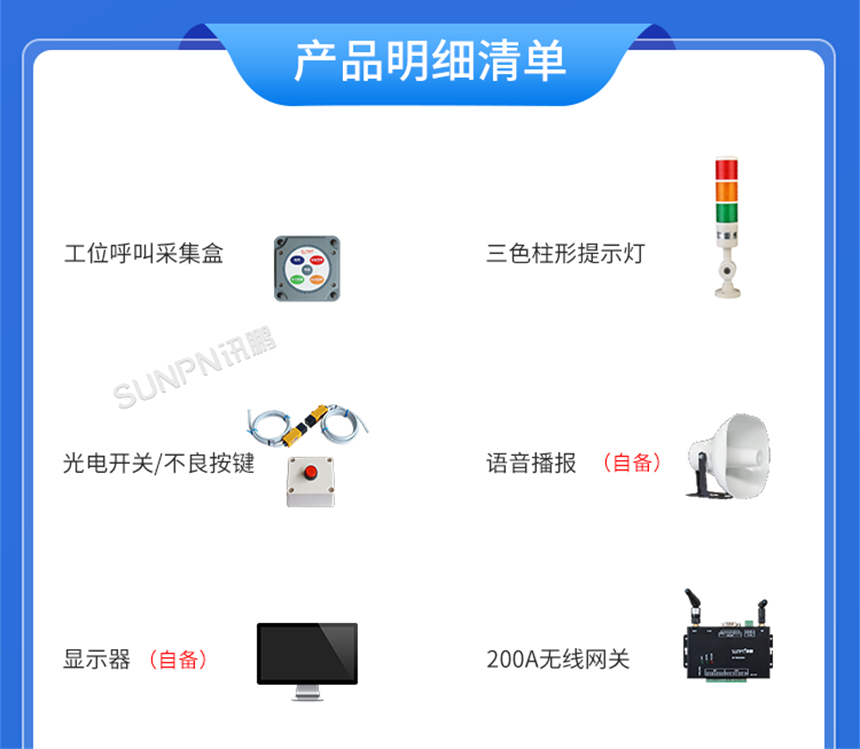

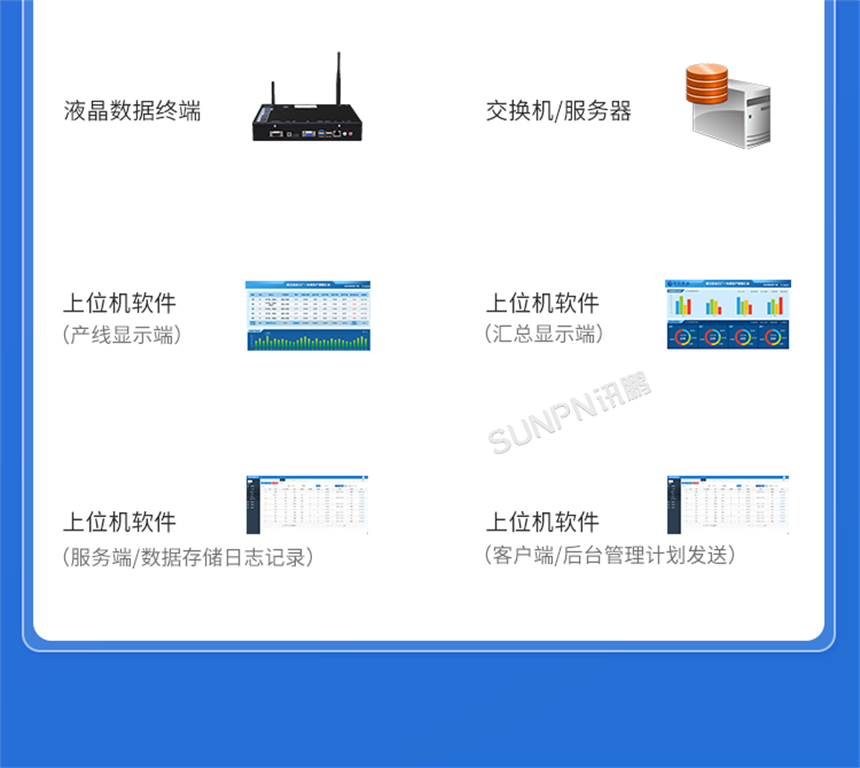

2、无线安灯呼叫按钮盒管理系统相关硬件

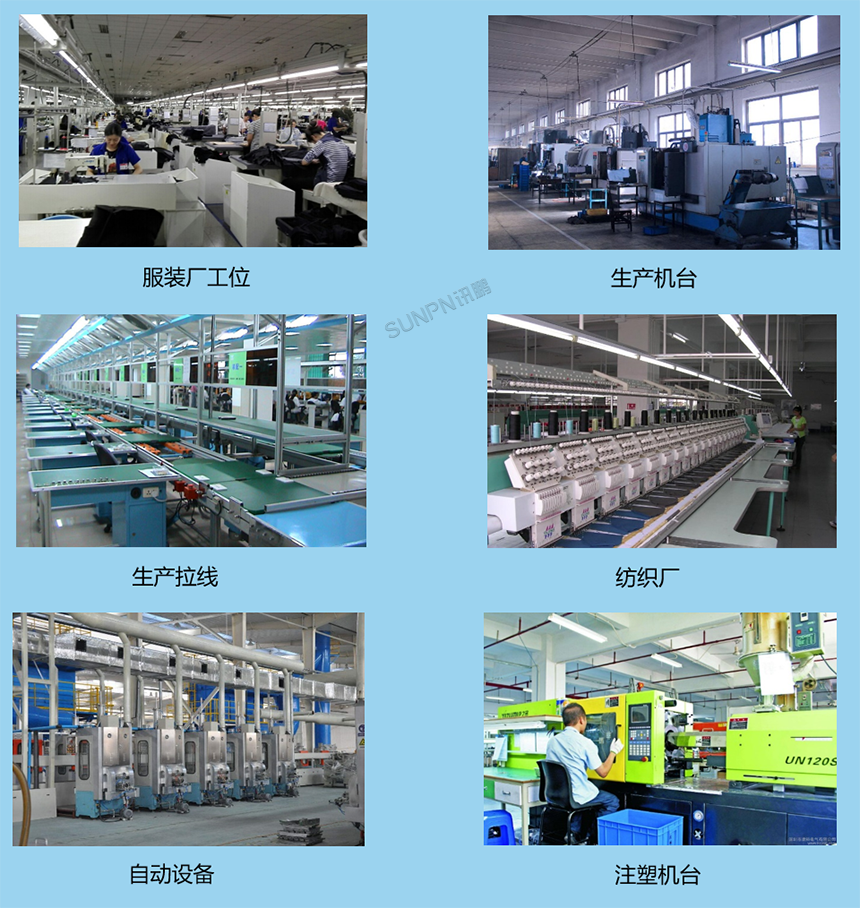

四、无线安灯呼叫按钮盒应用领域

五、讯鹏无线安灯呼叫按钮盒负责人
