多路温度采集器

随着时代的进步和发展，数据采集与监控系统在工业生产中迅速的得到应用，温度作为一个重要的物理量，是工业生产过程中最普遍、最重要的工艺参数之一。对于一些特殊环境领域的温度检测人体不能直接接触，只能借助于现代化手段来实现，通过PT100/K型热电偶多路温度采集器进行控制，代替以往人工到现场采集温度，人工采集不仅工作量大，而且数据也不能及时返还，不能随时随地查询温度等弊端。而PT100/K型热电偶多路温度采集器还可以让您足不出户随时查看监测点温度的变化。

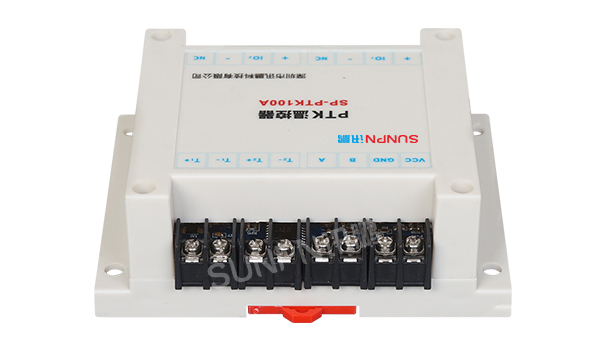

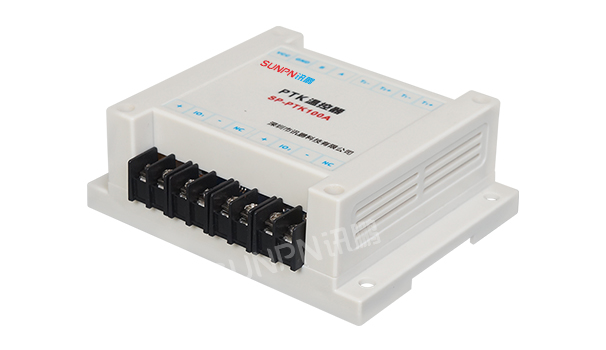

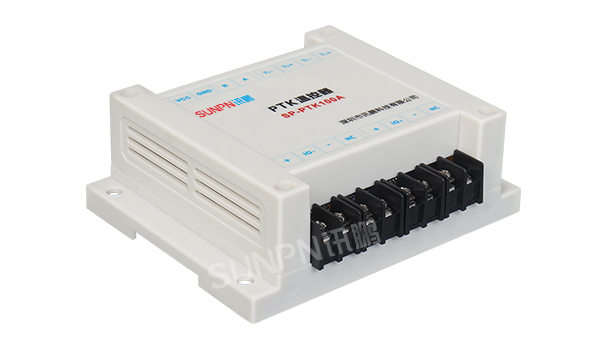

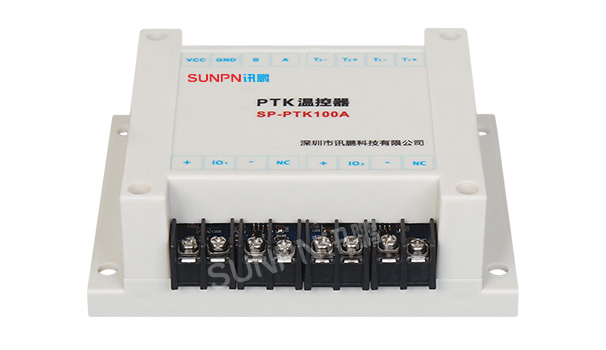

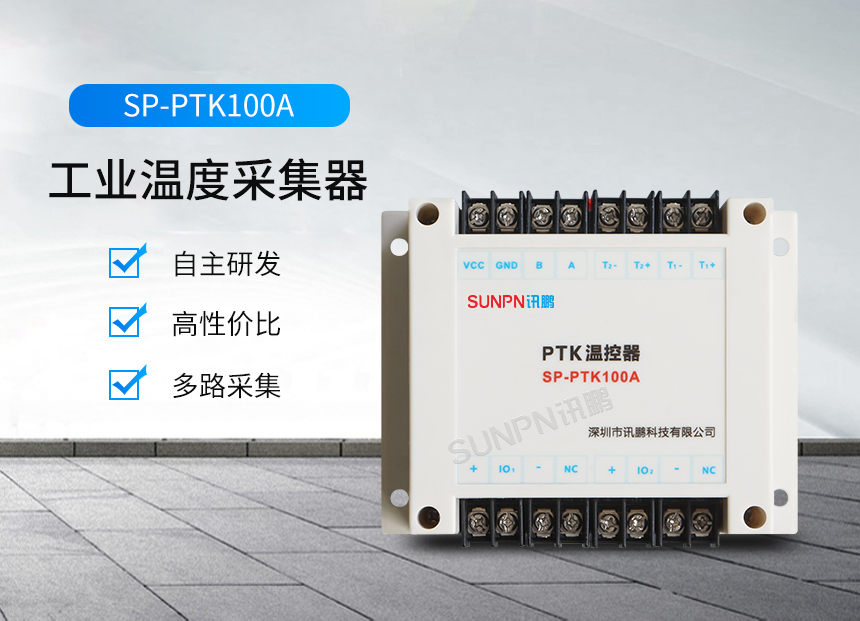

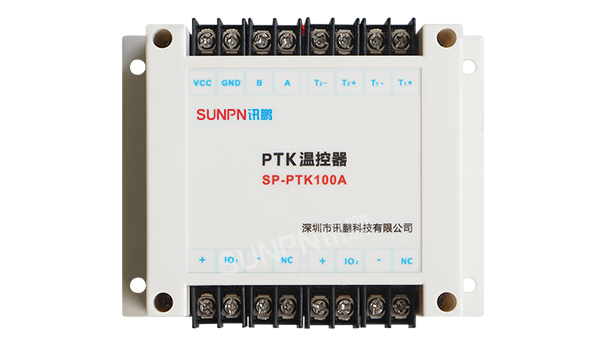

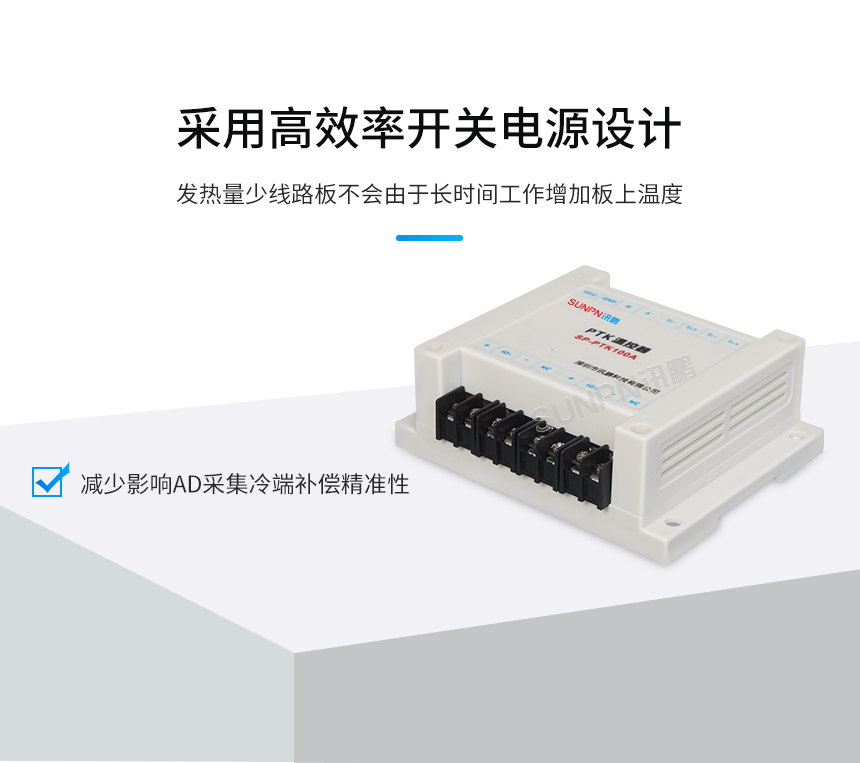

讯鹏PT100/K型热电偶多路温度采集器，SP-PTK100A适用于工控及民用领域温湿度采集，工业测温范围达到0°C-1200°℃(根据具体传感器而定)数据可由RS485有线传输和RF4432近距离无线传输。同时支持标准MODBUS-RTU通讯协议。工业多路温度采集器系统以24小时实时监控，可在后台查询历史数据和温度实时显示等详细反应现场的温度采集情况。

一、工业多路温度采集器的设计原理：

1、K型热电偶采用ADS1118芯片为核心器件，内部高精度16BitAD转换。两路信号采用差分输入以抑制共模干扰，软件上设置为低功耗单次转换模式，利用芯片内部温度传感器作为冷端温度补偿；硬件上采用一阶低通滤波处理，降低噪声干扰。温度值在程序上进行了线性补偿处理，并且每次有效读取采集7次温度值进行中值滤波处理。

2、PT100测温部分采用ADS1115芯片作为核心器件，内部高精度16BitAD转换。传感器三线制接线方式平衡由于导线上带来的干扰，采用精密隔离运放采集部分实现模拟电路全隔离且通道隔离，提高抗干扰。信号采集部分元器件采用0.1%高精度电阻器，每次读取数据进行了线性系数补偿，并且滤波处理。

工业温湿度采集器-产品介绍

二、工业多路温度采集器的使用方法

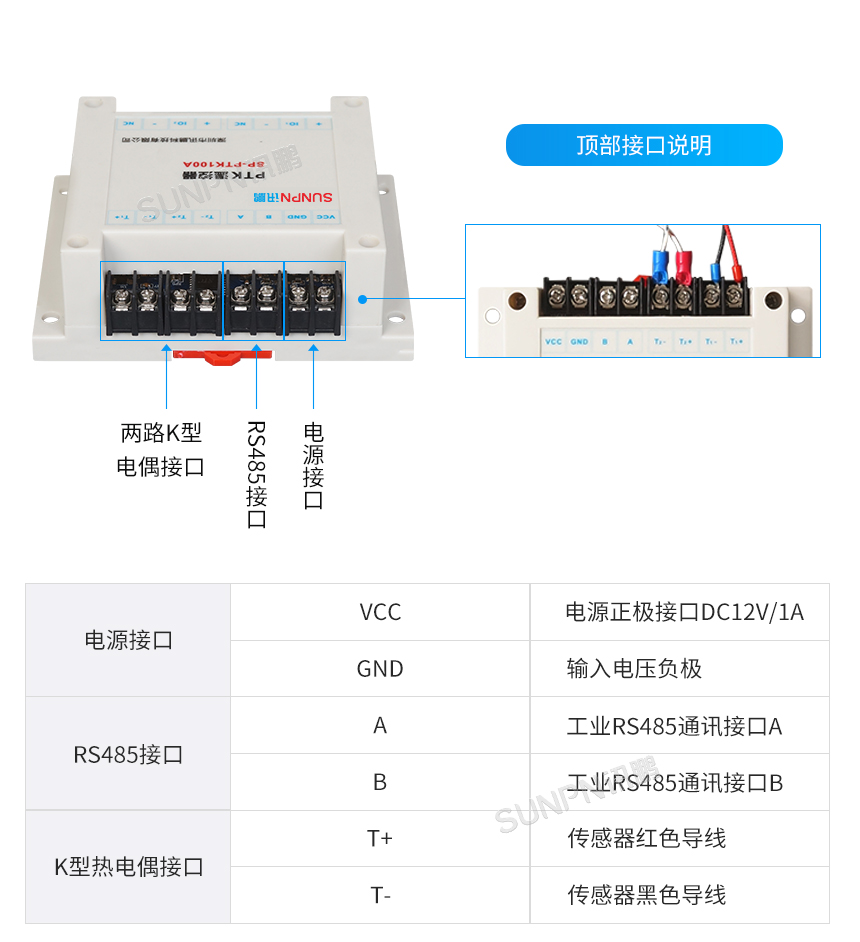

1、接线:

①、K型热电偶接线：T+接热电偶红线端、T-接热电偶黑线端。

②、PT100接线︰

两线传感器：+接红线端、IO和-短接接白线端、NC空。

三线传感器：+接红线端、IO接白线端、-接白线端、NC空。

2、测试：

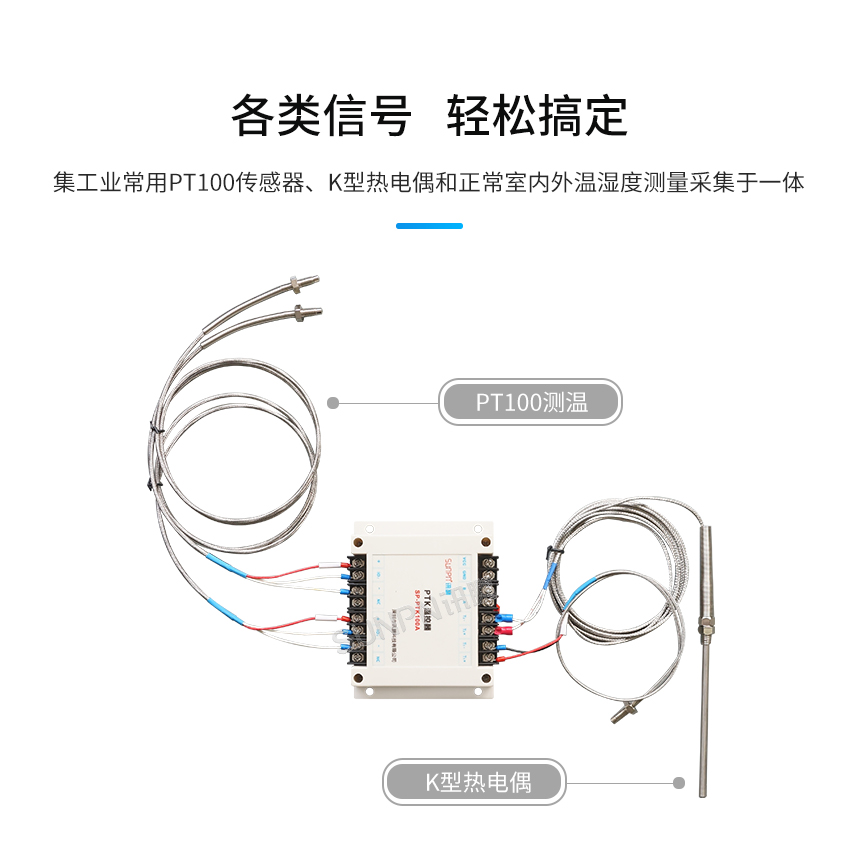

①、按接线要求接上k型热电偶、PT100探头、SHT1X温湿度传感器、DS18

B20传感器;接上12V电源，接上RS485-RS232转换器线A接T/R+,B接T/R-。

②、设置本机地址。使用讯鹏协议发送设置地址指令:3A FF FF FF FF FF61

o0 05 0100 02 00 01 9F。

③、读SHT1X温湿度及DS18B20温度指令:3A 00 01 00 0201 48 00 01038A。

④、读2路PT100温度指令:3A00 01 00 0201 49 00 0107 8F。

⑤、读2路K型热电偶温度指令:3A00 0100 02 01 49 00 01 08 90。

⑥、测试MODBUS协议。读取寄存器值0000H-00OAH。

⑦、测试无线模块:接上小功率无线模块，拔下RS485转换器（不焊接MAX1

487)重复3步骤正确返回即可。

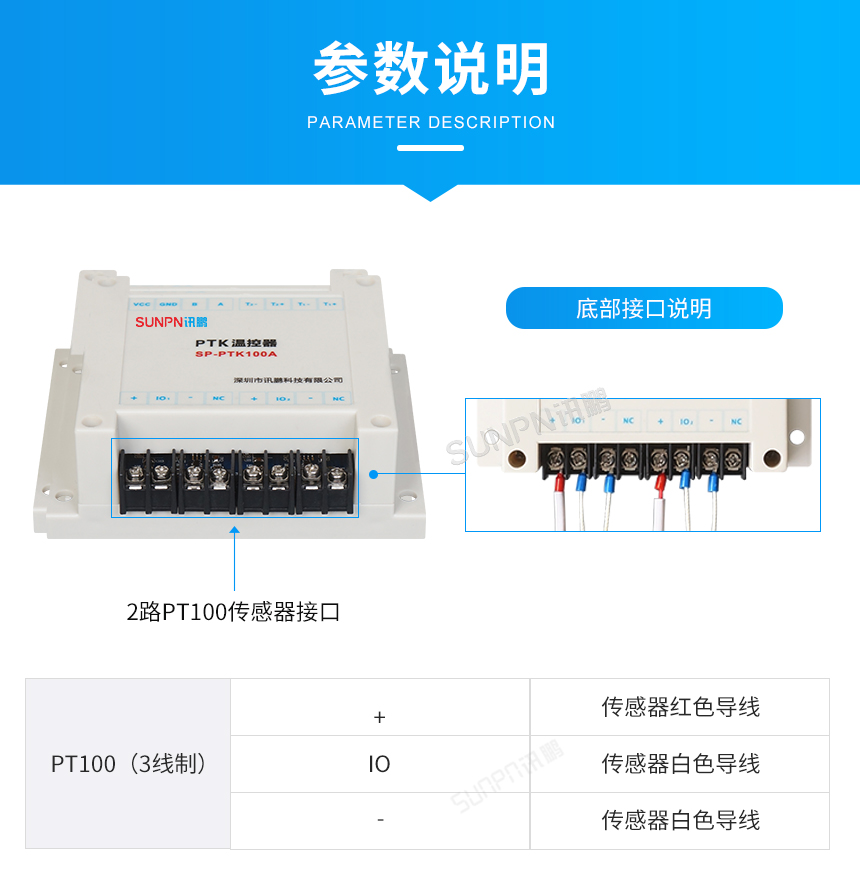

工业温湿度采集器-参数说明

三、工业多路温度采集器的注意事项

1、上电30秒内可修改本机地址，超过30秒需要重新上电可修改本机地址。

2、上电自动打印产品信息及校准参数，串口设置为ASCII接收模式。

3、可通过串口命令进入测试程序，自动打印各采集参数。

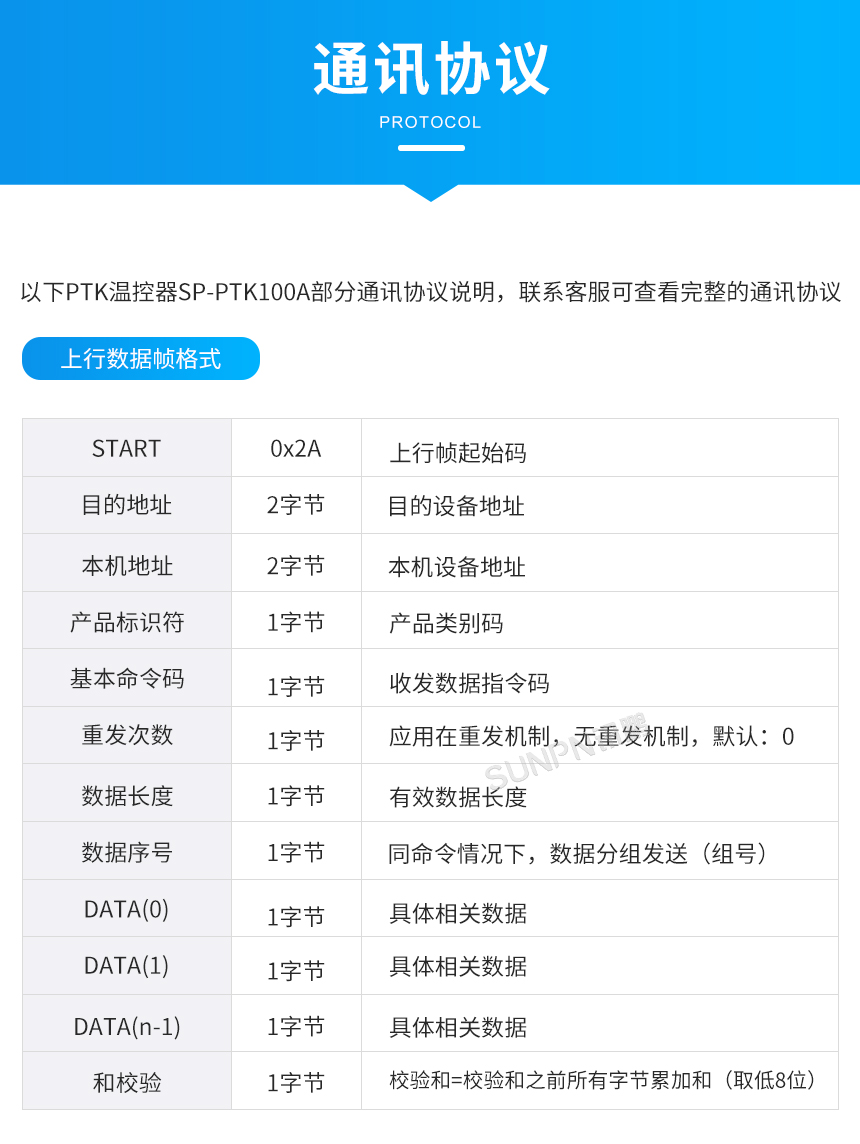

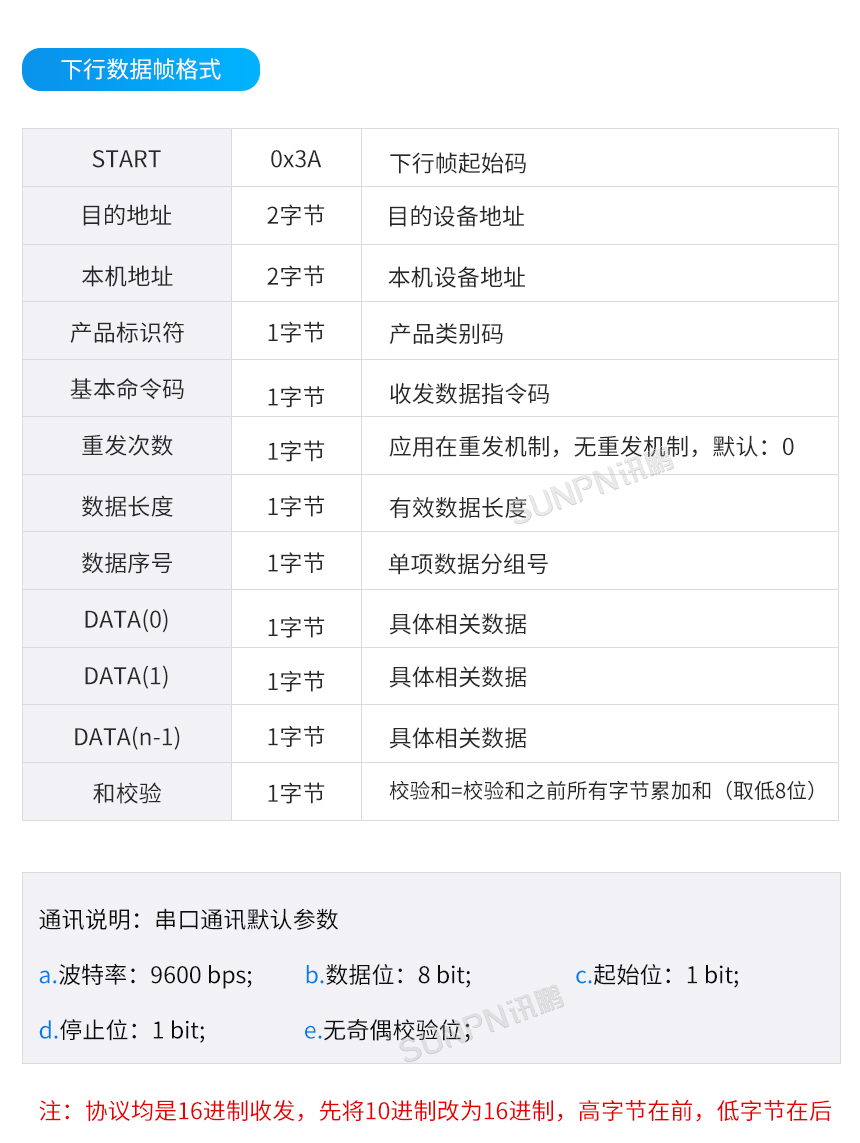

工业温湿度采集器-通讯协议

四、PT100校准方法

1、打开串口助手，将接收设置为ASCII接收状态。

2、发送校准指令，进入校准模式。有提示“进入PT100校准模式!”

3、打开过程校验仪调至PT100输出模式校验第一路PT100，红表笔接丝印有电阻图标处，黑表笔接剩余两个接线端子。接线接触不良则有提示:“请检测接线是否良好!”

4、输出0°℃，有提示:“通道1:0℃电阻:1000”

5、继续输出650°℃，有提示:“通道1:650°℃电阻:3300”

6、一路校准完成。有提示:“通道1校准斜率:0.06”“通道1校准截距:-2.4253”“通道1校准成功请校准通道2!”

7、切换至第二路，重复4-6步骤

8、两路校准完毕，自动退出校准模式。有提示“两通道校准完毕!”“通道数据保存成功!”

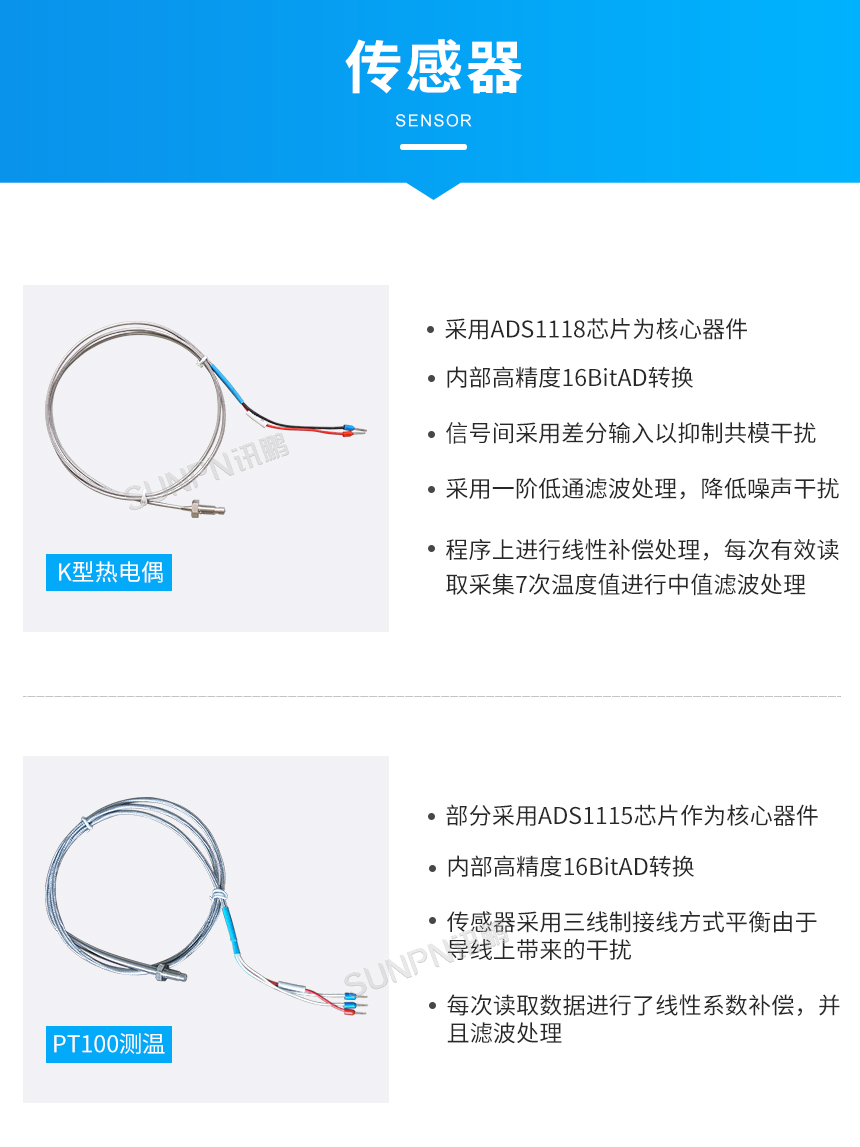

工业温湿度采集器-传感器

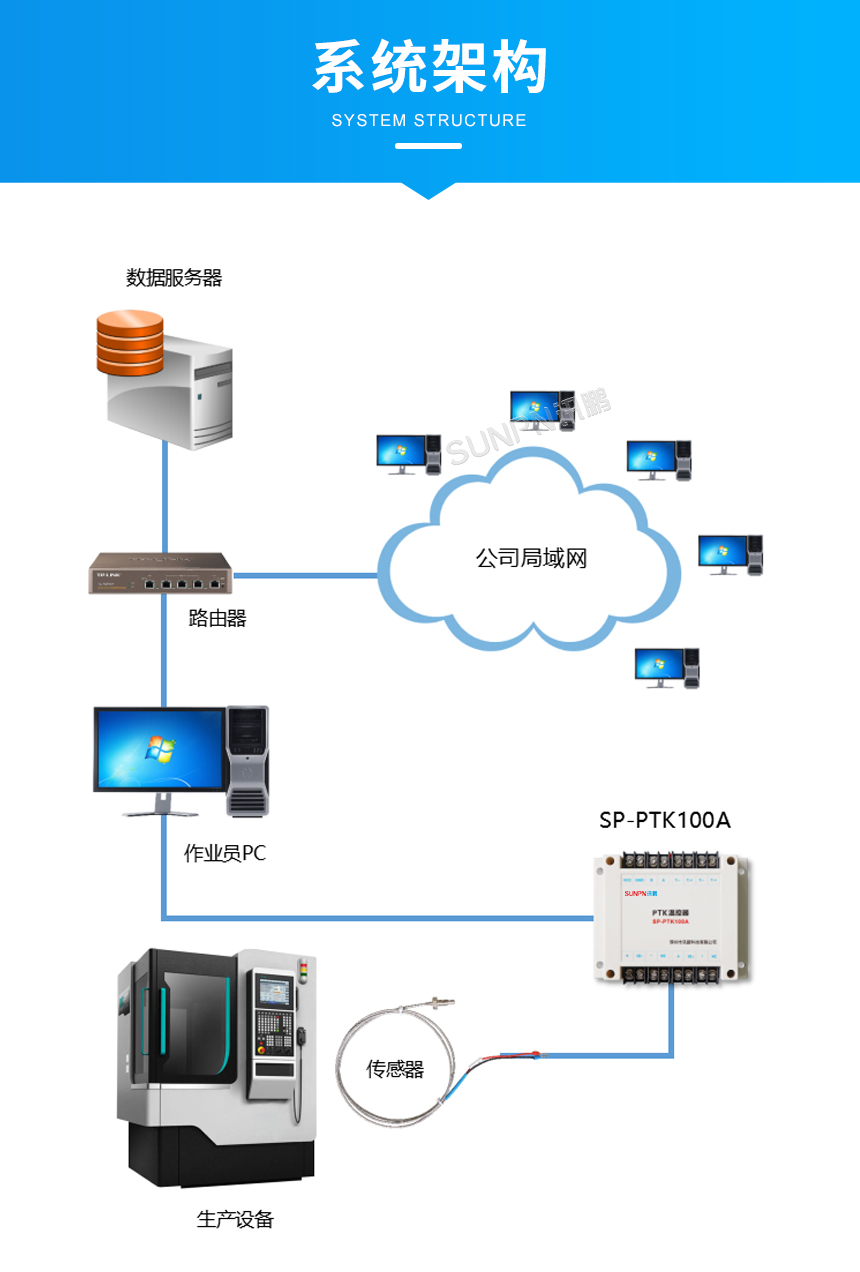

工业温湿度采集器-系统架构

工业温湿度采集器-应用领域
