造纸行业如何利用CBM技术延长设备使用寿命

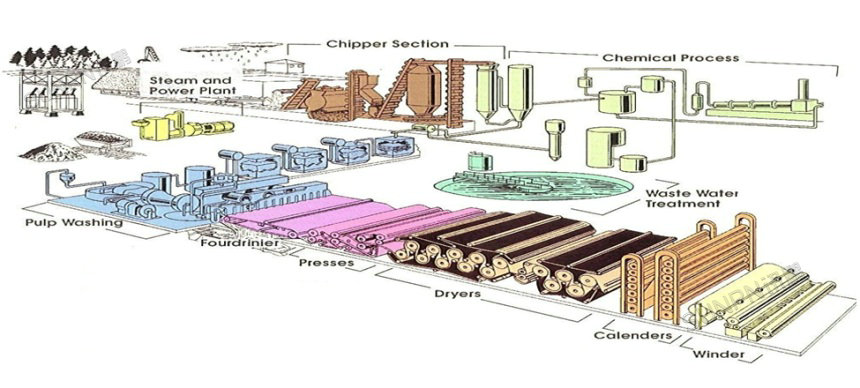

一、造纸行业常遇到的问题：

1、减速机问题：减速机高温异常、减速机轴X承问题、减速机漏油问题

2、包胶异常问题：压水部包胶寿命过短、压水部包胶振动影响脱水、包胶问题影响车速

3、断纸问题：压水部断纸、精压部(Calender)断纸Size Press烘缸部断纸

4、烘缸(轴承)问题：烘缸轴承断裂问题烘缸润滑积碳问题烘缸冷凝管问题烘缸罩结垢问题

5、网毯寿命太短：网毯非预期损坏影响滚辘、网毯排水问题、网毯印痕问题

6、电机(马达)问题：马达烧毁、马达跳脱、马达转速不稳、轴承损坏电蚀、碳刷异常等

7、纸纹问题：纵向纸纹、横向纸纹、包风问题、其它纸病

8、其他设备问题：压光机、风机、泵浦、搅拌机、磨浆机、涂布机、裁纸机、复卷机分条机、锅炉系统、其他含复卷机、包装机、电厂、化工厂等

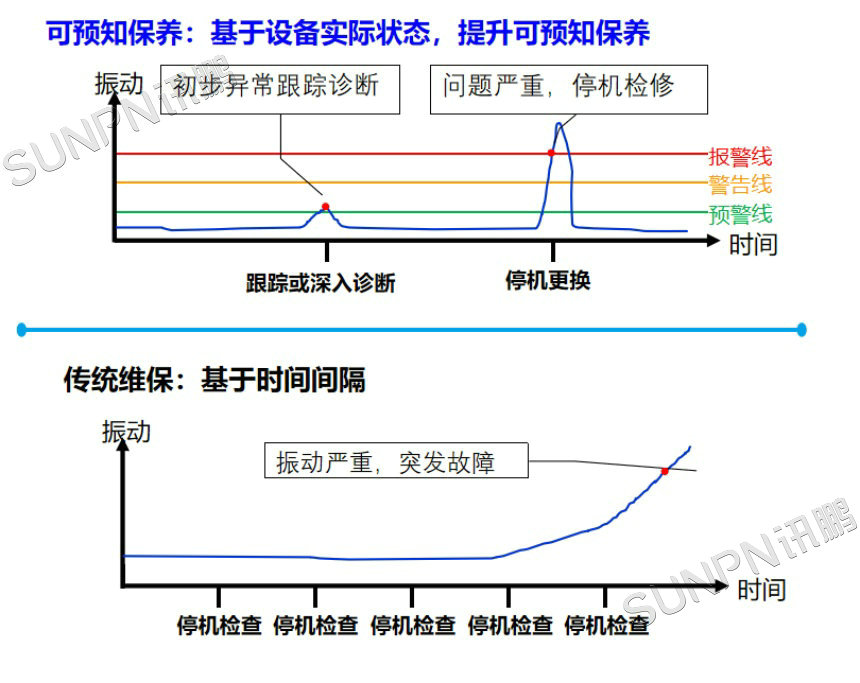

二、可预知保养与传统维保对比

1、可预知保养：基于设备实际状态，提升可预知保养

设备健康状态可预知

无预警故障完全排除

设备纳入计划内维修

提升安全运行的可靠性

优化备品备件库存数量

设备维修维护人员效率提升

可靠度提升，寿命延长，节能

2、传统维保：基于时间间隔

设备故障突发

设备健康状态未知

无法预知问题根本原因

更换设备相关的所有配件

备品备件数量远超实际需求

“过度”或“过频繁”保养

三、可预知保养技术与精准检修业务范畴

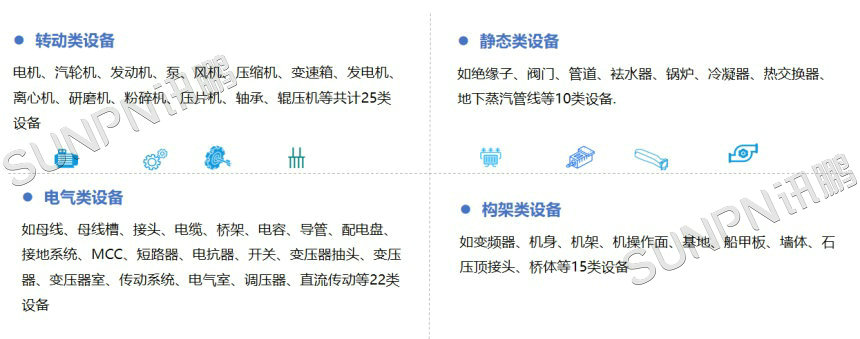

涵盖所有设备及构造的监测和诊断分析能力，覆盖机电仪控共72类设备的数据采集、汇集、监测、诊断与专家深度分析，可处理振动与加速度信号、应力波、电机绝缘、油品分析、磁通信号、电流信号、超音波信号、热成像、激光对中、动平衡、敲击信号等等，提供科学数据及分析供客户提升运维管理作业与决策。

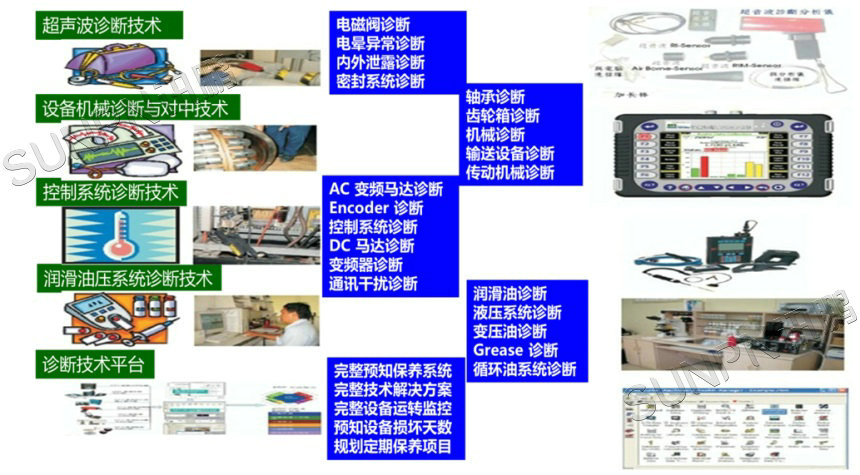

1、设备预知诊断技术与能力

根据设备数据表与检测技术矩阵表，结合设备机构特性及运行参数建立设备测量数据库，彻底查出问题根源。

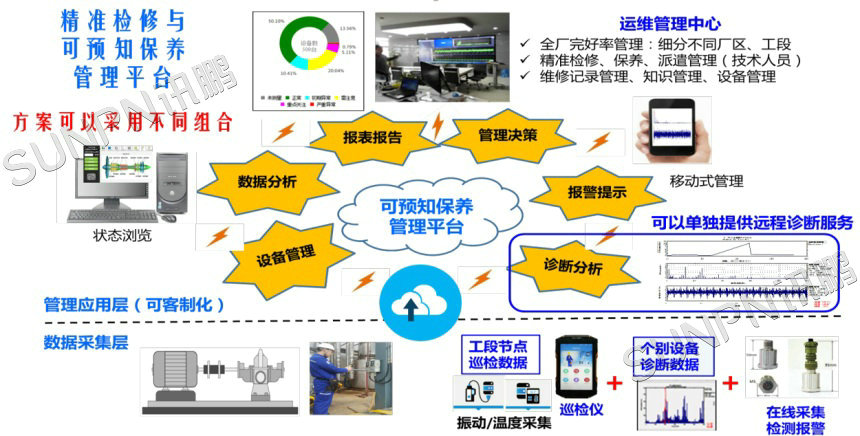

2、精准检修与可预知保养管理平台

3、智能巡检系统、在线监测预警系统、专家诊断

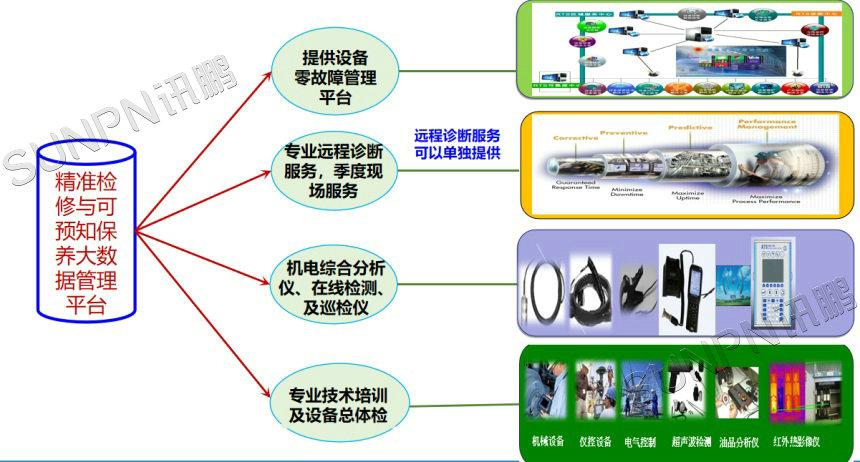

4、精准检修和可预知保养技术整体解决方案

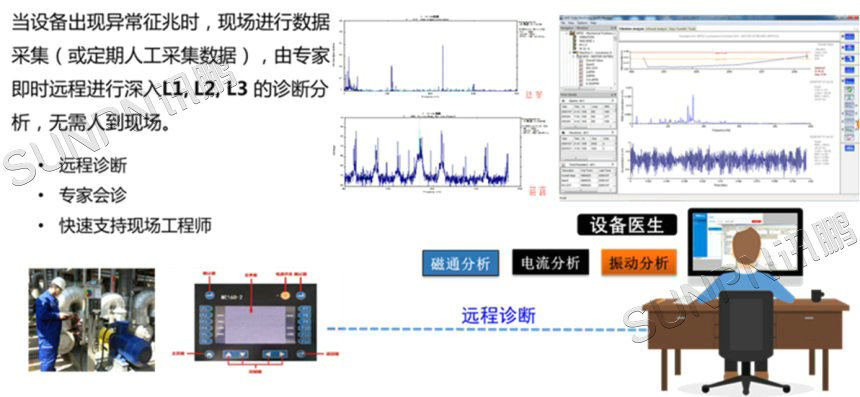

5、专家远程诊断

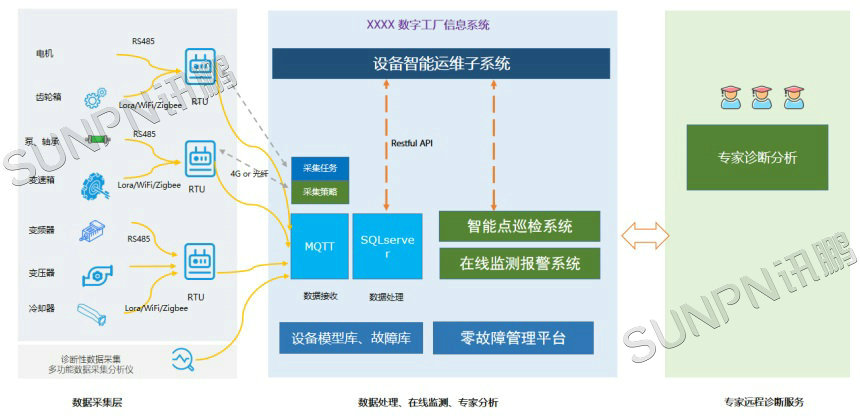

四、CBM可预知保养技术全套系统可与数字化工厂信息系统深度整合

在线检测报警数据分析软件是读取、浏览和分析数据的重要人机交互平台，系统采用B/S架构设计，安装予集控室供轮机人员使用；

提供权限管理功能，实现不同用户不同权限管理功能；具备完善的自检功能，能对硬件系统的网络通信状态、串口通信状态、传感网络状态及内部硬件信息等进行检查；

具备良好的开放性和扩展性，具备数据筛选和数据管理功能，能够进行深层数据挖掘。以不同颜色简单、明了、直观的显示系统中的设备状态情况：绿色表示正常、蓝色表示初期异常、黄色表示需注意、紫色表示重点关注、红色表示严重。

五、CBM可预知保养技术在造纸行业的应用案例

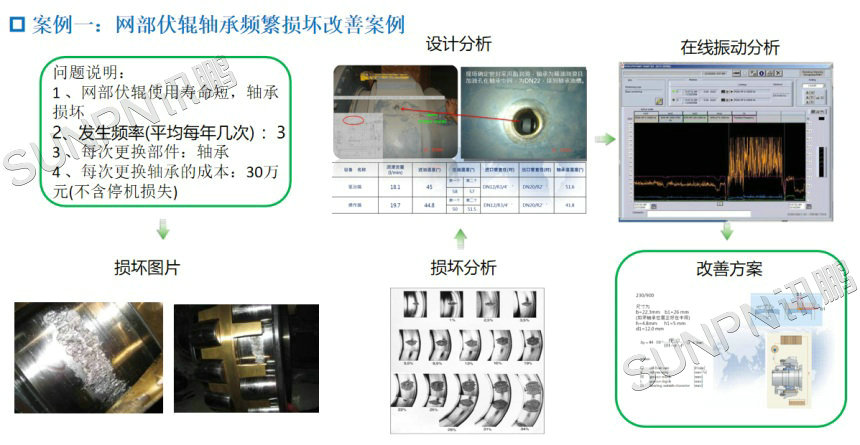

案例1：网部伏辊轴承频繁损坏改善案例

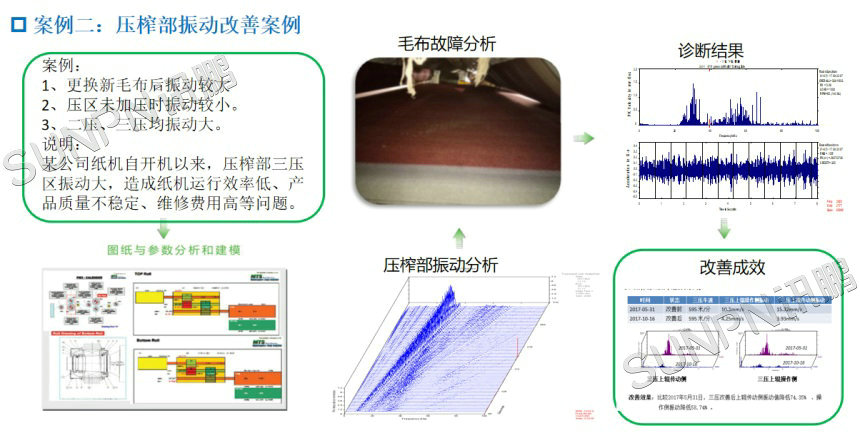

案例2：压榨部振动改善案例

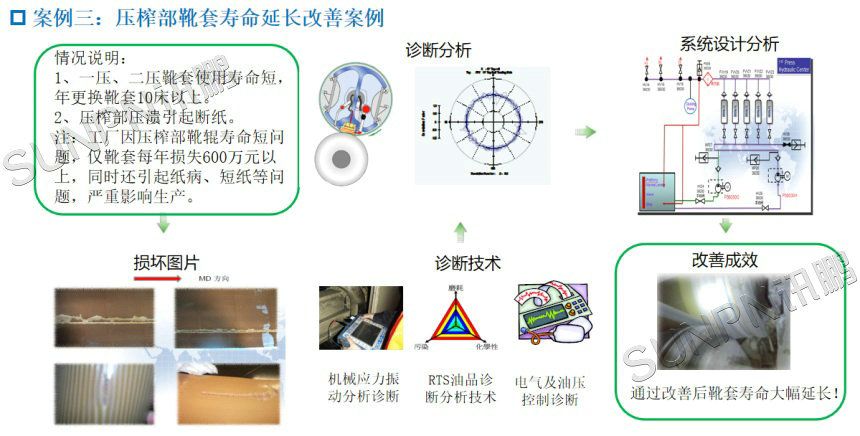

案例3：压榨部靴套寿命延长改善案例

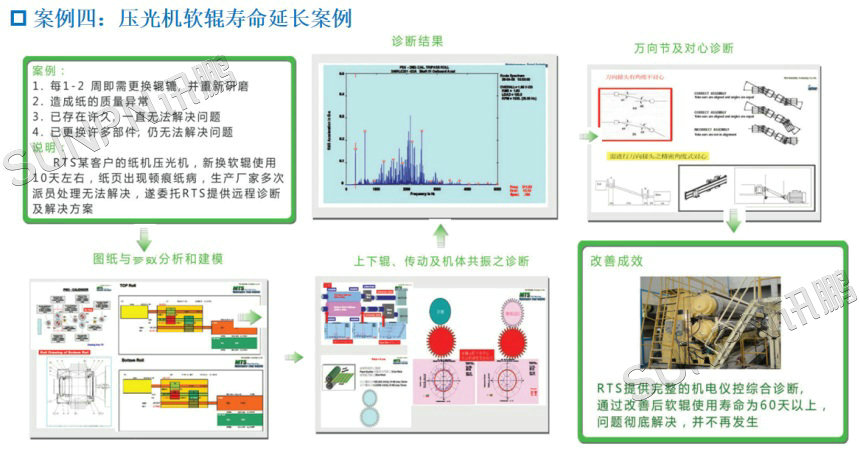

案例4：压光机软辊寿命延长案例

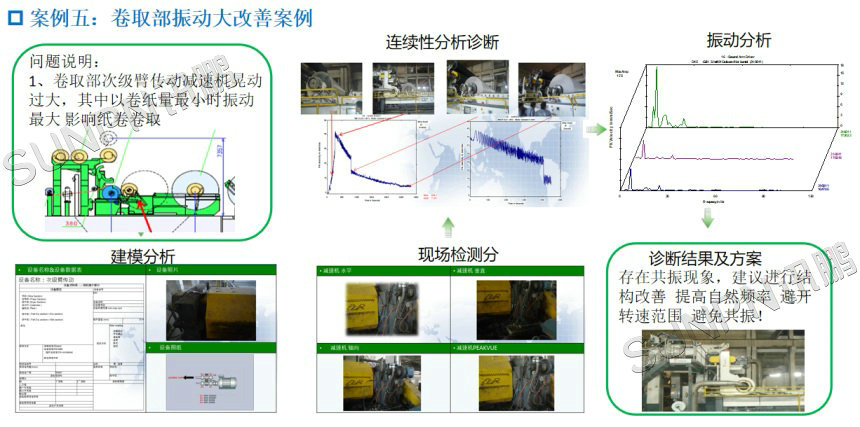

案例5：卷取部振动大改善案例

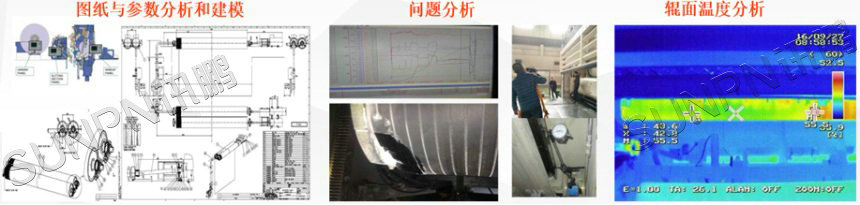

案例6：复卷机提速优化案例

通过对设备进行诊断及出具改善技术，成功的将客户复卷机正常运行车速由1830m/min提至2300m/min、换套时间由10分钟降到5分钟以内，整体复卷能力提高15%.

问题：

1. 复卷机整体振动大。

2. 断纸频繁。

3. 提速困难。

说明：某工厂复卷机自开机以来存在振动大、断纸频繁、提速困难等问题，通过原厂家和自行改善多次，问题始终不能解决。此问题引起复卷产品降等、运行效率低、故障率高等问题，造成损耗增加、生产运行不稳定状况。
诊断过程：提供完整之机电仪控综合诊断如下：

六、设备预测性维护在造纸行业的应用成果

1、纸机速度提升17%

一大型文化用纸纸机设计车速1580 MPM但自从装机后一直无法达到设计车速,原厂亦无法达到,透过纸机诊断技术及速度升级方案,车速顺利提升到1600MPM大幅提升17%车速且断纸状况大幅减少。

2、减少纸机断纸92%

某高速新闻纸机平均每月段纸157次,引进RTS解决方案之后降为每月平均17次 大减少断纸92%,提高纸机效率。

3、包胶靴套寿命延长3倍

透过CBM解决方案及造纸设备TOP10诊断及改善方案,成功的将客户一高速纸机的包胶寿命延长3倍.大幅节省包胶及研磨成本与主机停机更换压榨辘时间。

4、降低维护成本67%

一大型纸厂有4台欧制大型纸机.维护成本偏高,管理经营阶层亦曾导入TPM项目 但看不到成效,在确定导入RTS解决方案后,我们的专业团队提供诊断 发展解决方案,导入技术解决方案 大幅延长设备故障周期,降低维护成本。

5、电机马达零故障

某大型纸厂有11台大型纸机 有许多台大型电机马达,过去每月有为数众多的马达异常烧毁,影响纸机生产造成停机损失,导入RTS电机零故障系统后 至今连续17个月未有任何电机马达异常。
