产线异常分析看板

安灯看板是一套可以为生产线上的产品信息提供实时监控与控制的工厂精益生产Andon系统,可加强工厂车间生产过程管理,控制分布于车间各处的灯光和声音报警系统,实现相关信息目视化、信息传递快捷化、工序过程透明化,提高生产组织效率。

提升设备OEE和人员效率

实现生产管理透明化

提高现场管理水平

加快响应速度

联系我们
[sublist:ico_alt]
张正仪
13926575583
安灯系统


安灯系统指车间各处的声光报警系统,帮助生产异常得到及时反馈、响应并处理。作业员可触发按钮盒告警,或通过采集设备PLC信号上传当前状态或求助信息。无线信号将信息传输至看板或后台软件端,车间现场通过看板或语音播报发出告警信息,相关人员可通过移动终端,如:腕表、PDA、手机APP、短信、邮件获得即时信息。后台管理端软件可对告警信息进行统计分析,记录开始、响应、处理时长,实现管理量化评估。可设置逐级上报,确保异常及时处理。并开放数据接口支持系统集成。告警终端呼叫硬件、显示端安灯看板、系统组网方式可针对不同场景配置选型。



随着经济的快速发展,然而,我国制造业的生产模式还是处于粗放型阶段,有工厂车间生产过程管理还没有系统的流程化、信息传递慢、生产效率比较低等问题,为解决当前制造业生产难题,进一步提高经济效益,降低能耗,提出信息化与工业化融合,走新型工业化的道路的战略。

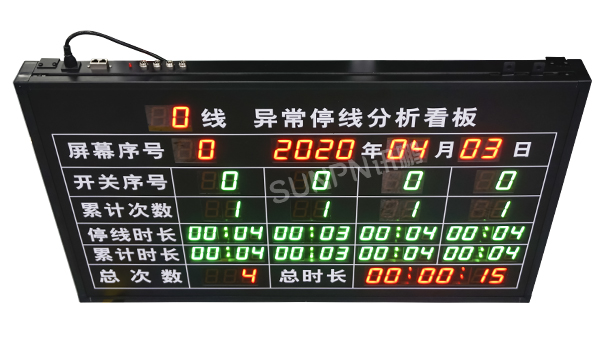

产线异常分析看板

产线异常分析看板是一套可以为生产线上的产品信息提供实时监控与控制的工厂精益生产管理系统,可加强工厂车间生产过程管理,控制分布于车间各处的灯光和声音报警系统,实现相关信息目视化、信息传递快捷化、工序过程透明化,提高生产组织效率。工厂精益生产管理系统面向制造业生产现场,快速联络生产、物料、维修、主管等部门以满足生产线需求。实时管控生产线状况,对于生产线上出现的异常问题,它可以及时通知管理员在第一时间确定故障的原因和根源并及时处理,减少生产线的停工时间,可以提高整个生产效率。


通过在数字化的工厂精益生产管理系统,人们可以真正快速、实时地查看、反应和响应任何问题。在生产订单的整个生产过程,自动纠正生产过程中的错误或通过实时监控生产过程中的所有紧急事件提供决策支持,以达到生产调度的要求;在生产计划出现异常或偏差时,及时向有关人员反馈,采取适当措施。实现资源平衡和优化配置,实现制造时间和成本的优化,实现整体优化的目标。

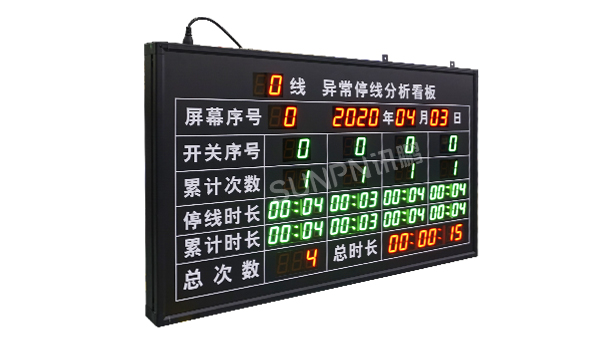

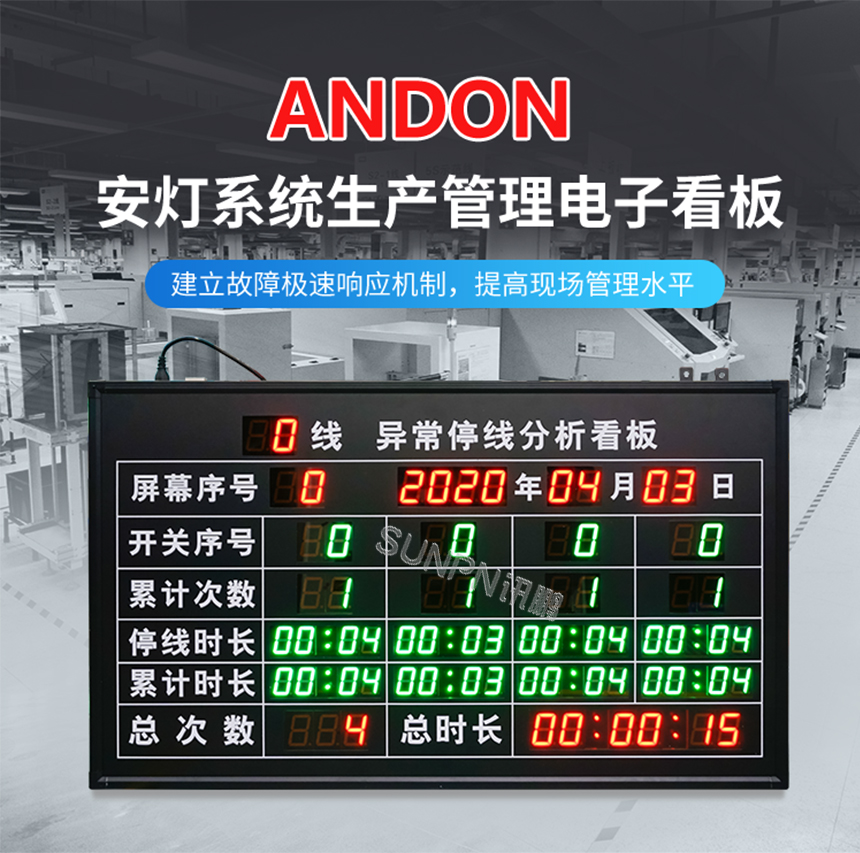

产线异常分析看板-产品介绍

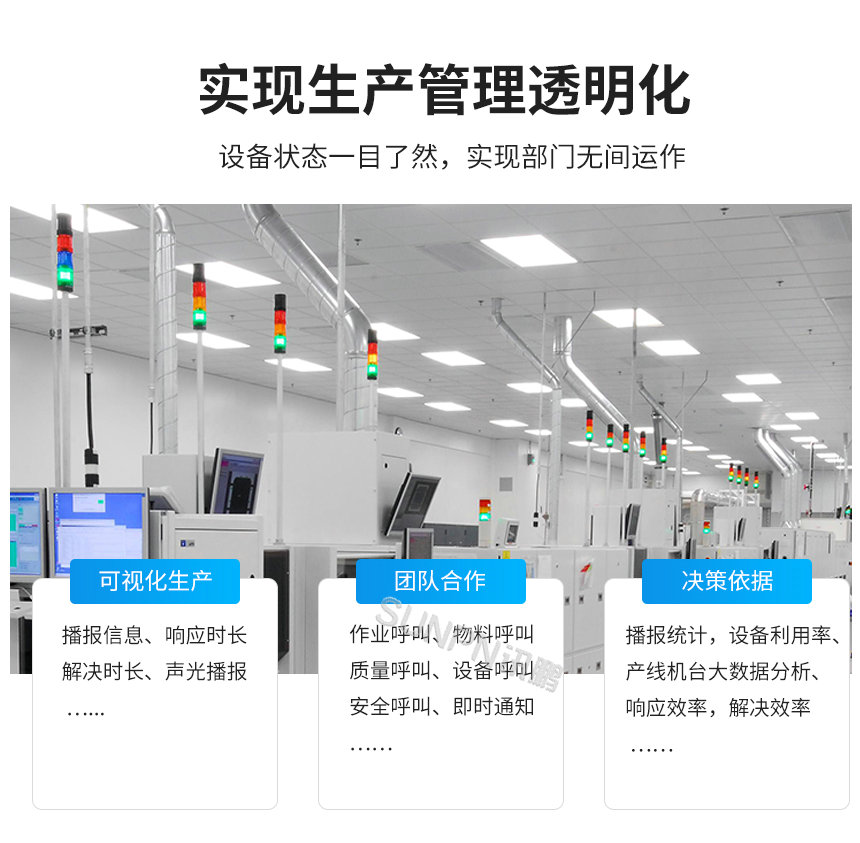

实现生产管理透明化产线异常分析看板-显示更直观产线异常分析看板-提高生产效率

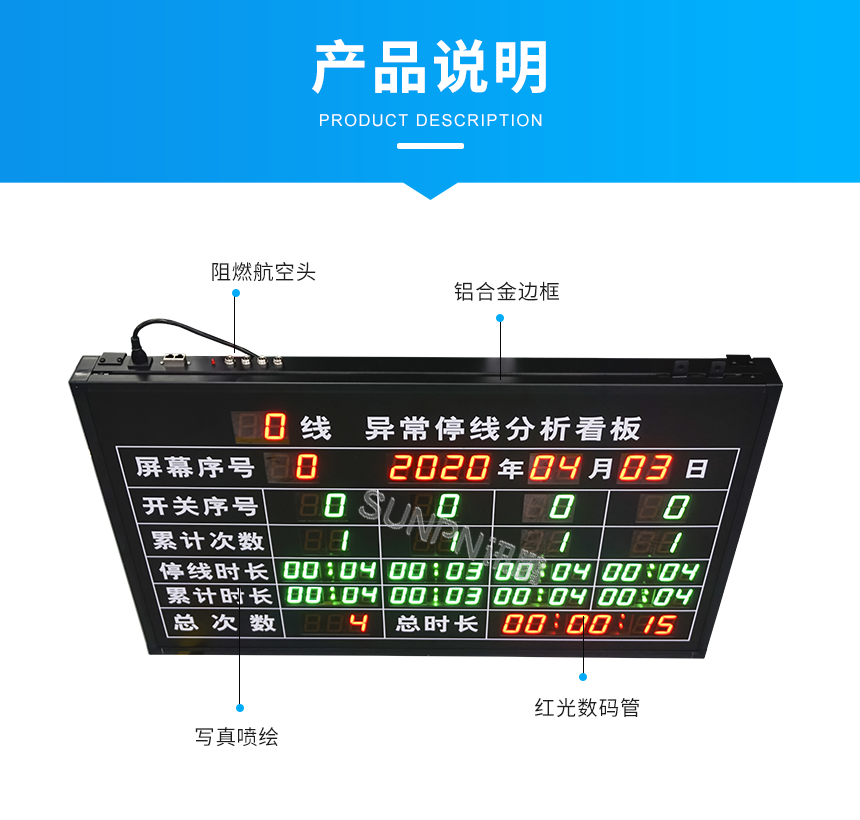

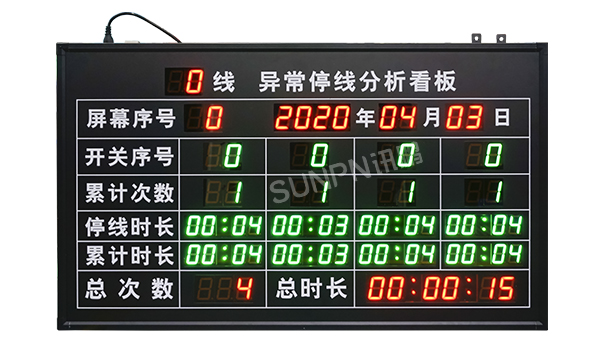

产线异常分析看板-产品说明

工厂精益生产管理看板说明

产线异常分析看板的功能描述

1、线体、屏幕序号、开关序号均遥控器编辑。

2、日期:北京时间自动运行,遥控器修正时间,也可通过上位机通讯校正时间。

3、累计计数:累计每个按键的次数实时显示出来;对应1-4个急停信号。

4、停线时长:和设备急停按钮相并(设备急停信号按钮是24V电压信号),按下急停按钮(按钮自锁常闭)时开始计时,同时累计次数加一,旋转急停按钮(复位常开)正常运行停止计时;当前停线时长静止显示,(例:旋转按钮复位常开,用时12分03秒静止显示12:03)再次按下急停清零,从新计时。

5、累计时长:累加某1开关序列号停线时间。

6、总次数=4个按键号累计计数的总次数。

7、总时长=4个按键号累计时长的总时间时分秒格式88:88:88。可遥控器清零。

8、内部可设置清零时间端可打开关闭。

9、看板通过网线连接到局域网TCP通讯,提供通标准的MODBUS-TCP讯协议,可选择做从站,和MES通讯

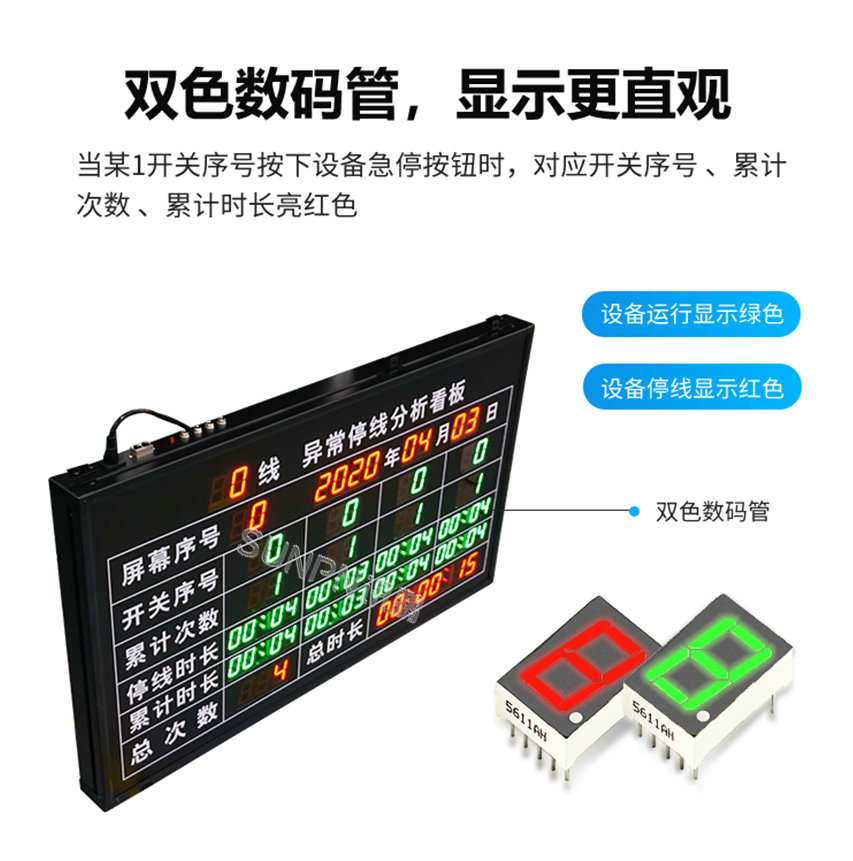

10、开关序号、累计次数、累计时长正常生产都是绿色,当某1开关序号按下急停时,对应开关序号、累计次数、累计时长亮红色。

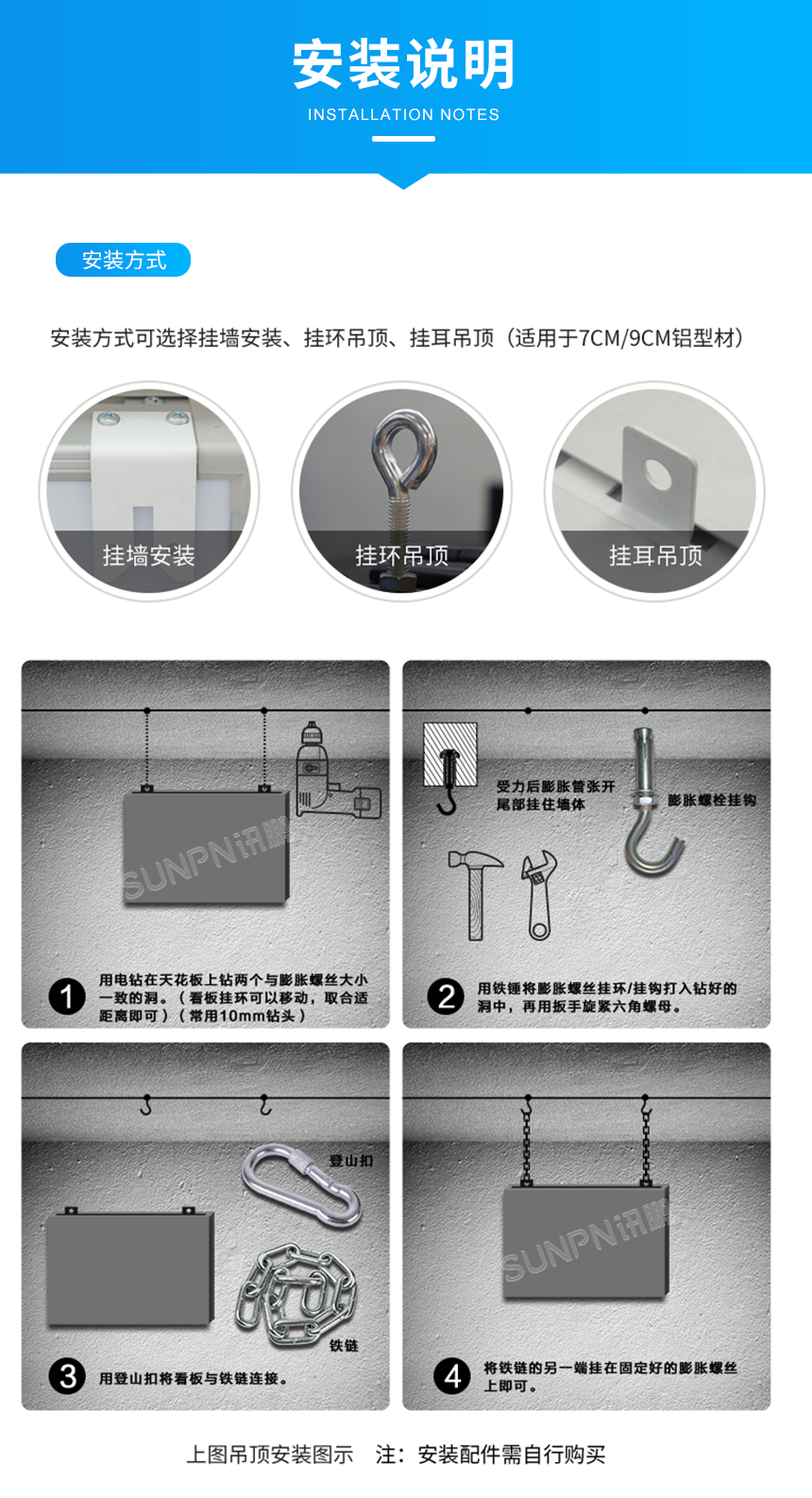

产线异常分析看板-安装说明

工厂精益生产管理看板-安装说明

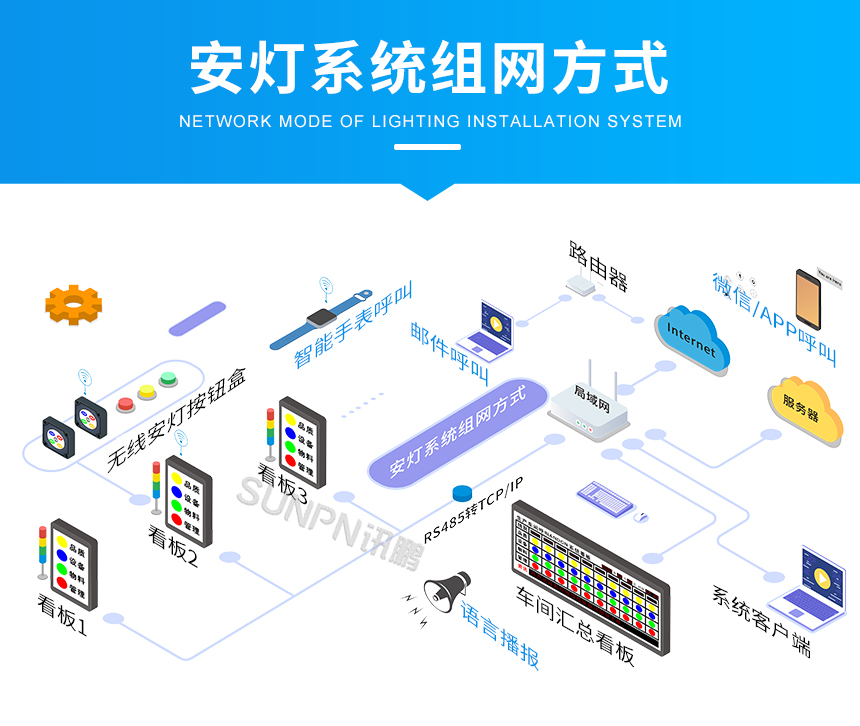

安灯管理看板组网系统

安灯系统组网方式

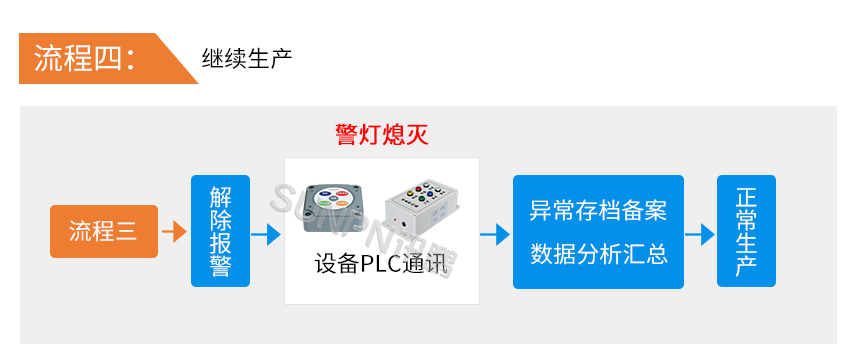

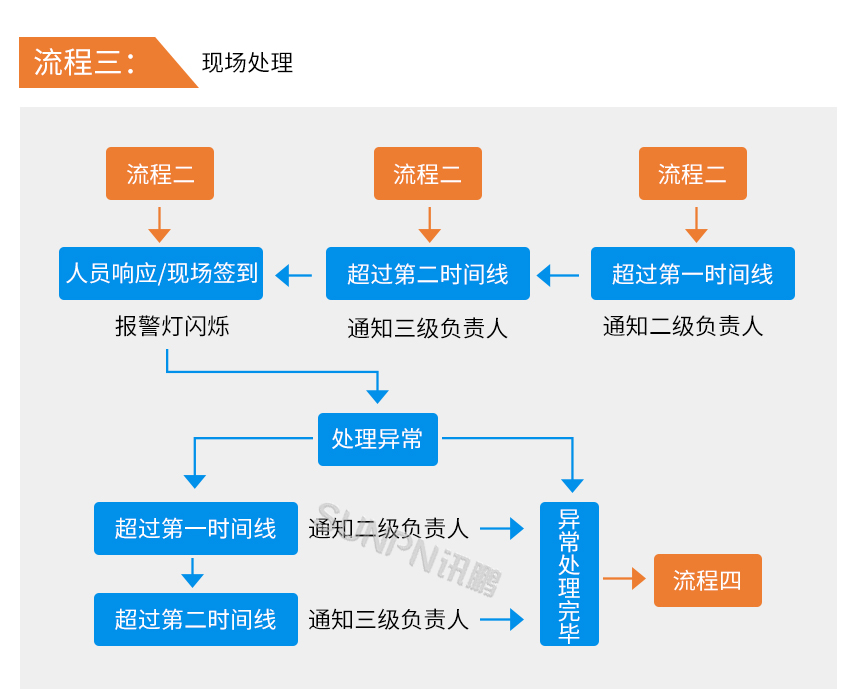

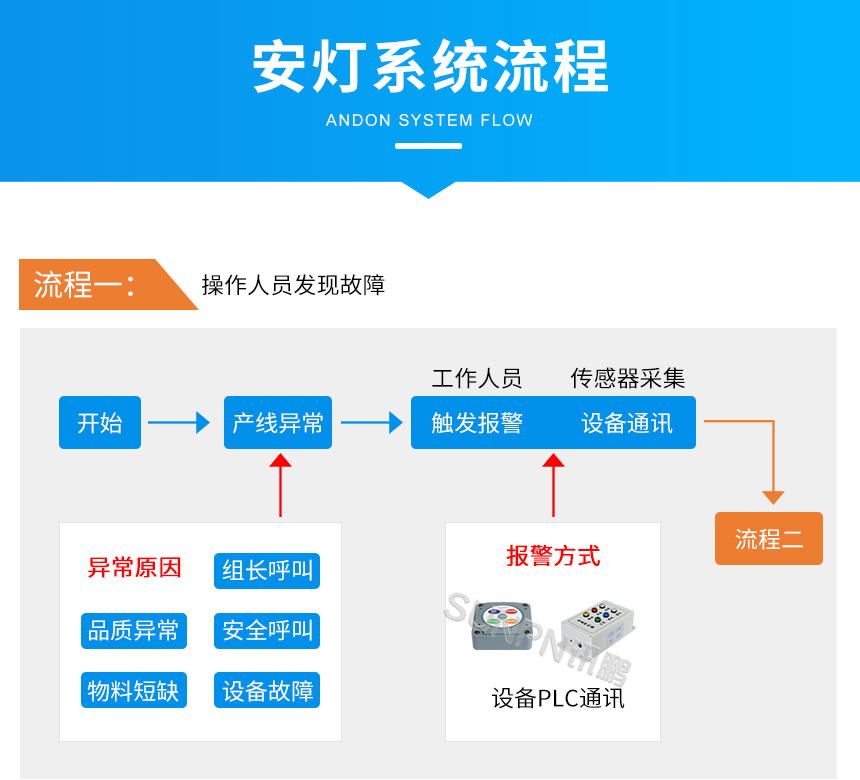

安灯管理看板系统流程

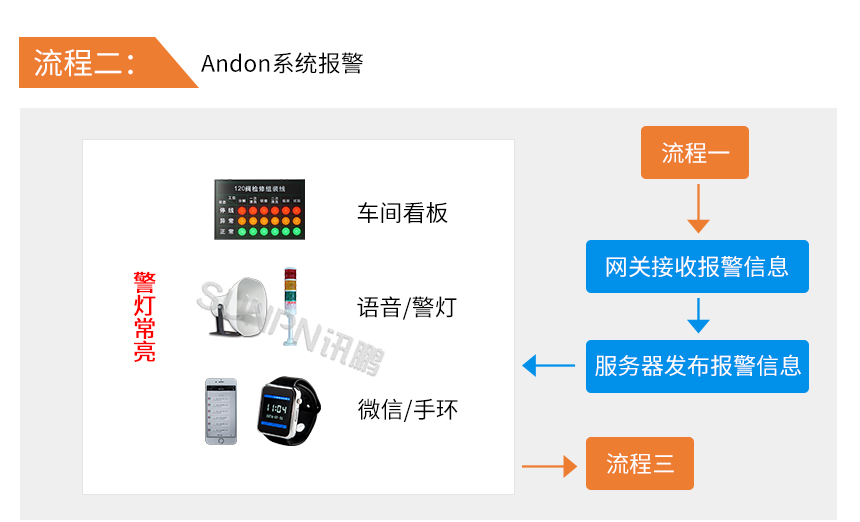

安灯系统流程Andon系统报警安灯现场处理安灯继续生产

安灯按钮盒

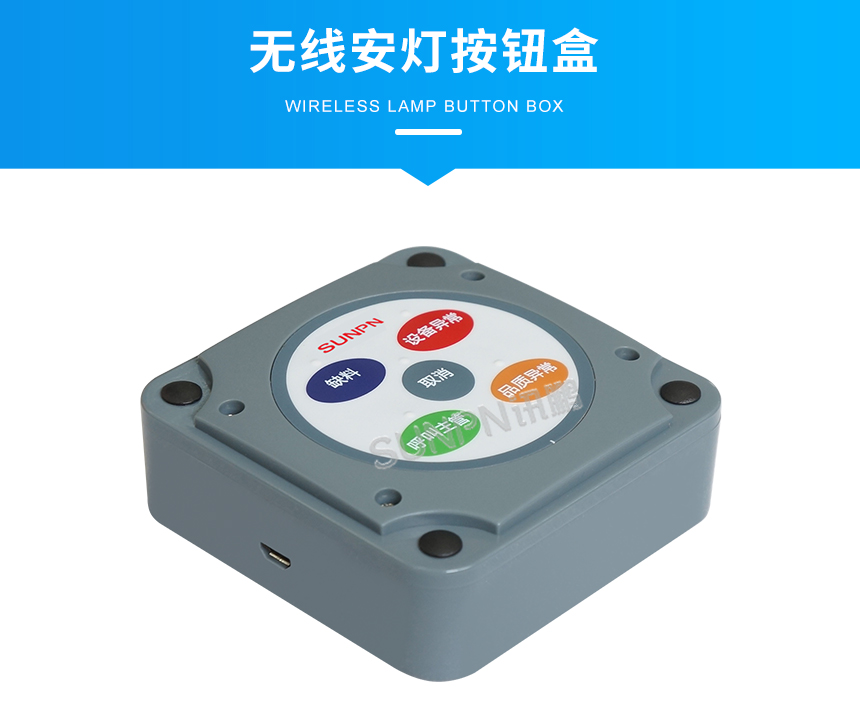

无线安灯按钮盒

1、产品型号:SP-AD433A

2、电源规格:两节AA电池(DC3V)

3、工作频率:431.5M-435M(默认435M)

4、传输距离:室外空旷大于200米(具体视环境而定)

5、通讯协议:SUNPN协议&MODBUS RTU协议

6、外部接口:Mini USB TTL接口(程序下载和串口通讯)

7、串口速率:默认9600bps

8、外形尺寸:85mm×30mm

9、外壳材质:灰色,ABS过程塑料

10、安装方式:魔术贴&螺丝安装

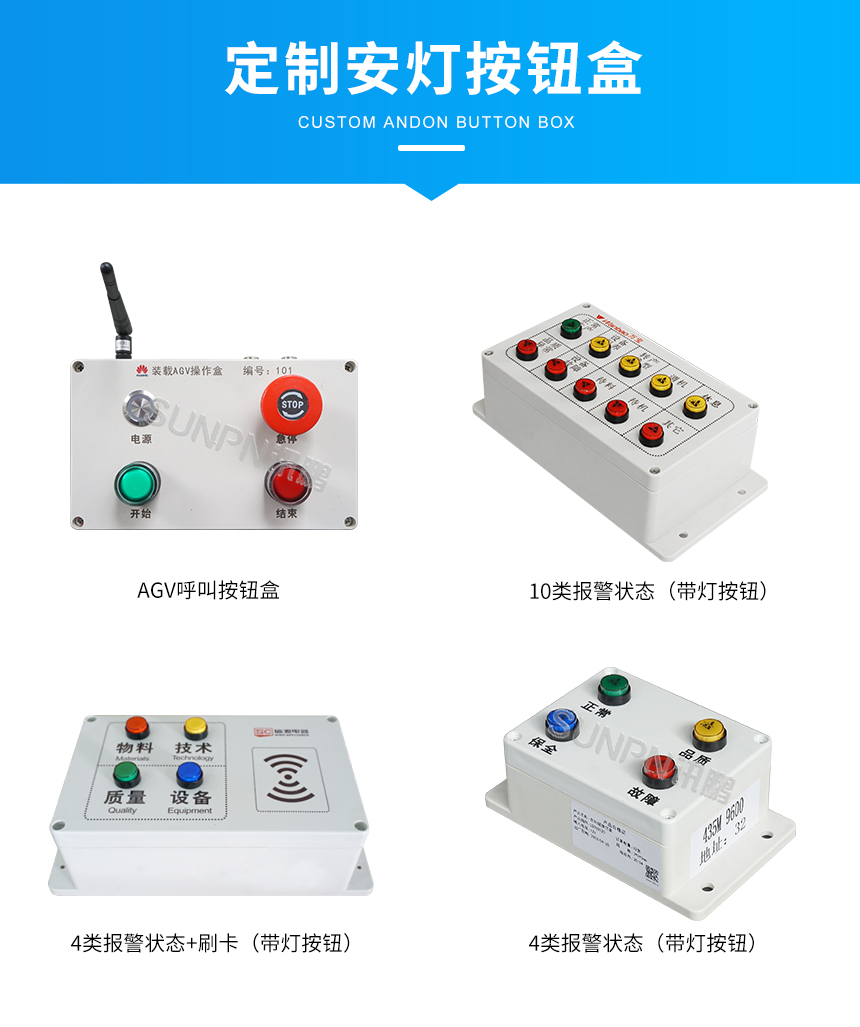

定制安灯按钮盒

无线定制按钮盒

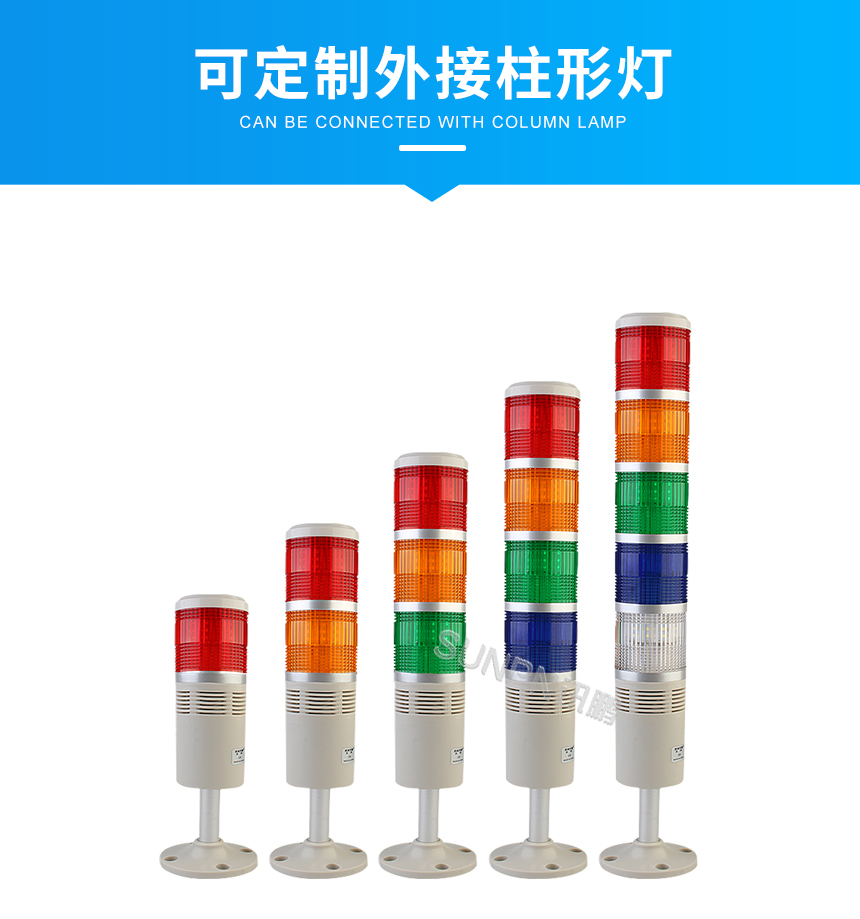

可定制外接安灯柱形灯

可定制安灯柱形灯

外接安灯柱形灯的参数

1、内置高亮度LED灯珠、寿命长、亮度高、节能。

2、外形设计优越,能大程度反应信号灯的亮度。

3、有6种安装底座可选。

4、多种工作模式可选常亮、闪亮、常亮闪亮一体。

5、闪光频率:80/min。

6、内置蜂鸣器音量:85DB。

7、外壳主要材质:底座-ABS,灯罩-PC

8、技术认证CE、CQC。

9、保护等级:IP40。

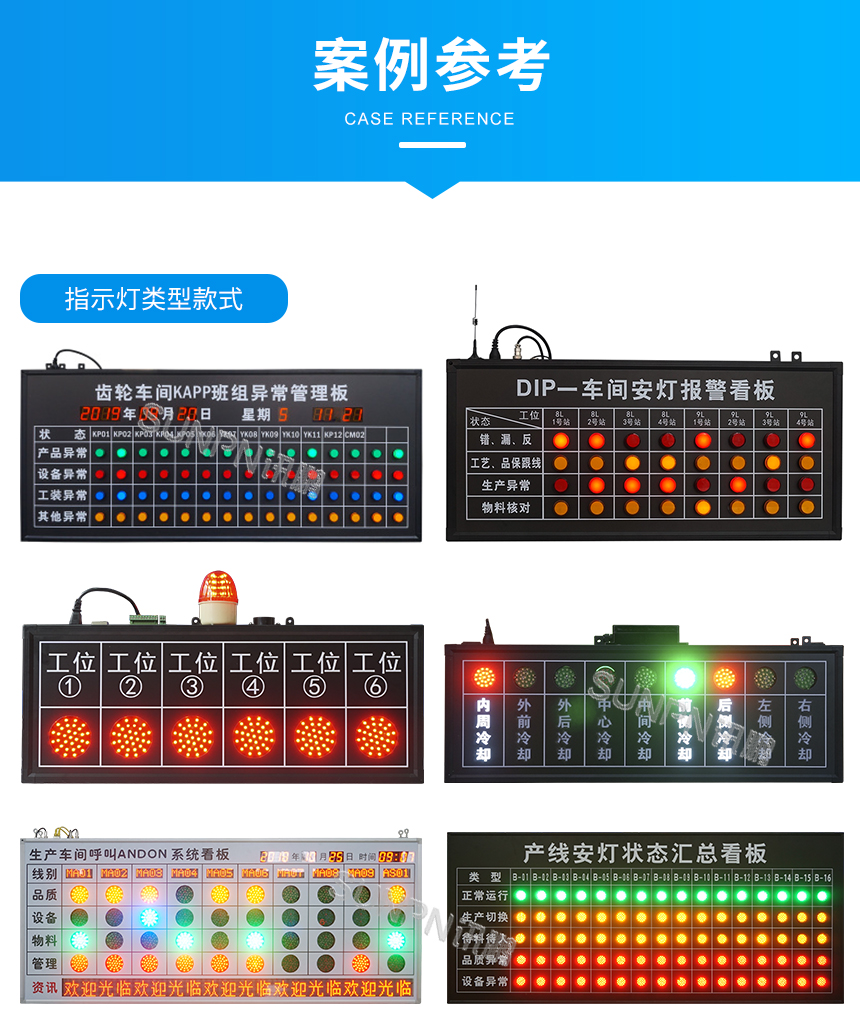

安灯管理看板-案例参考

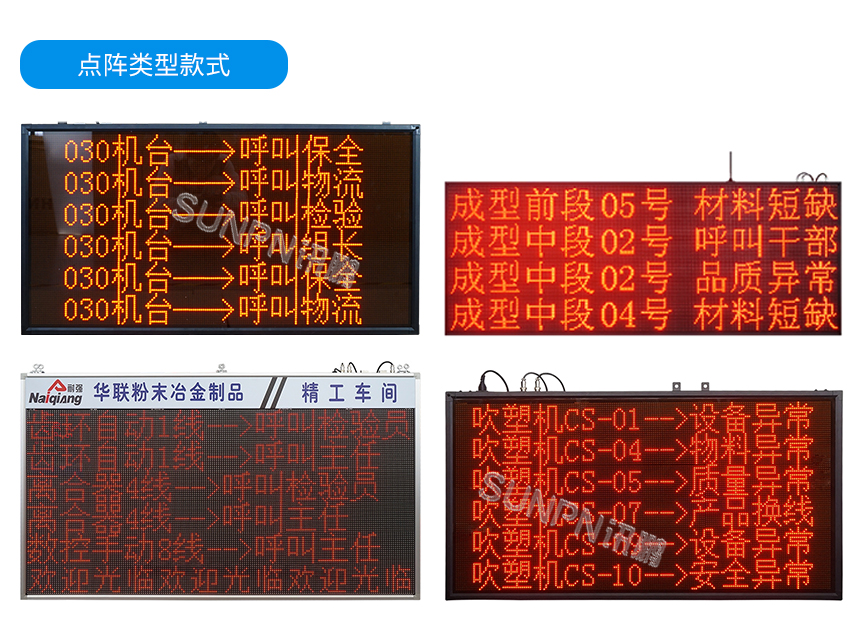

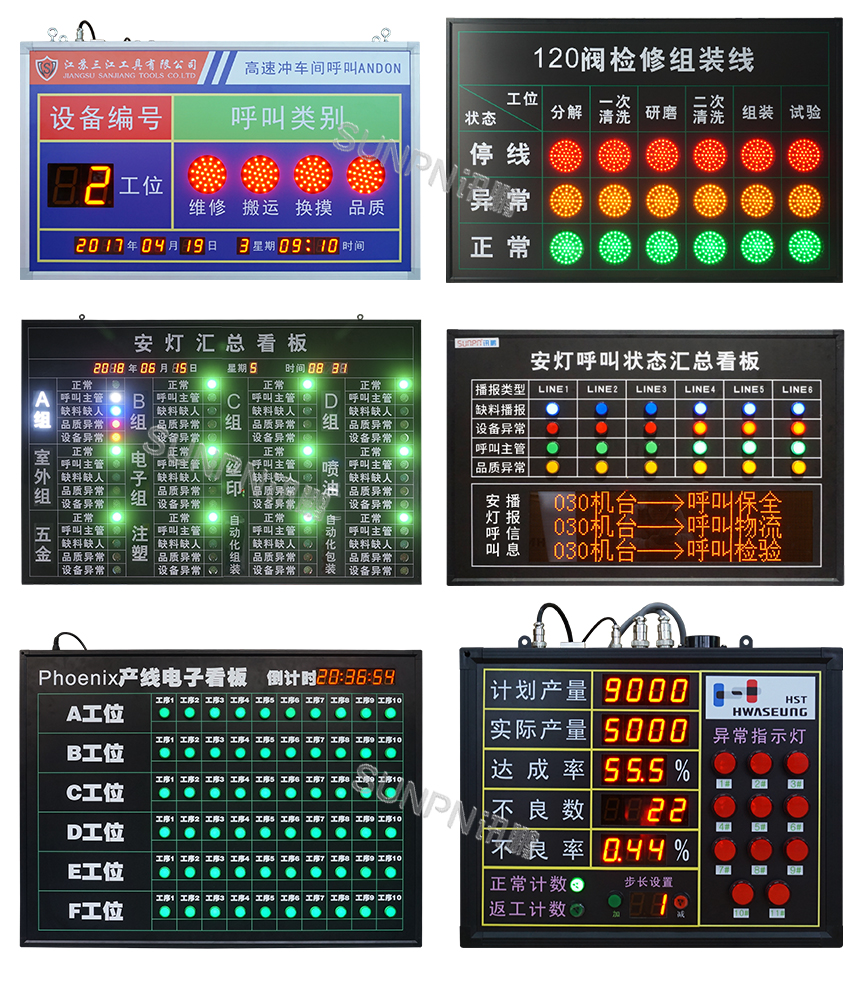

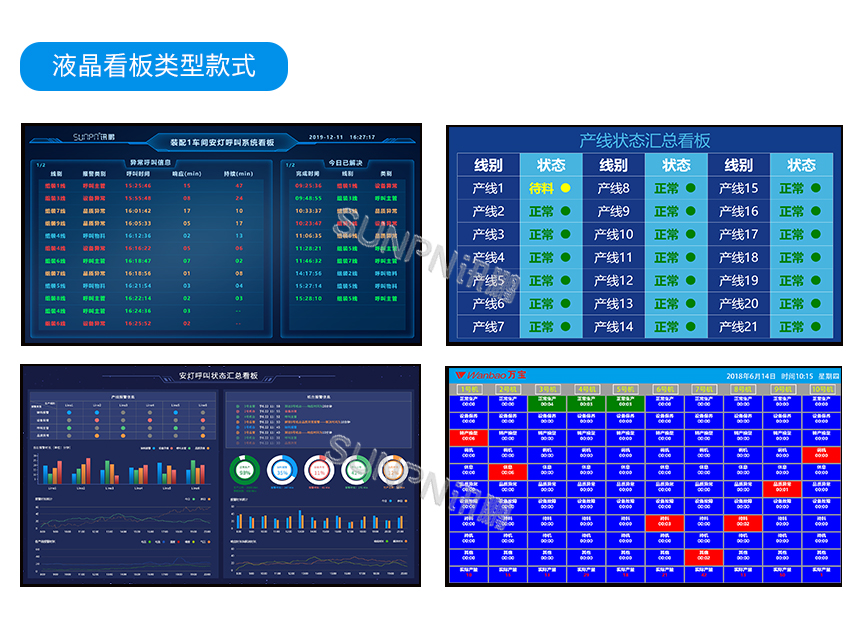

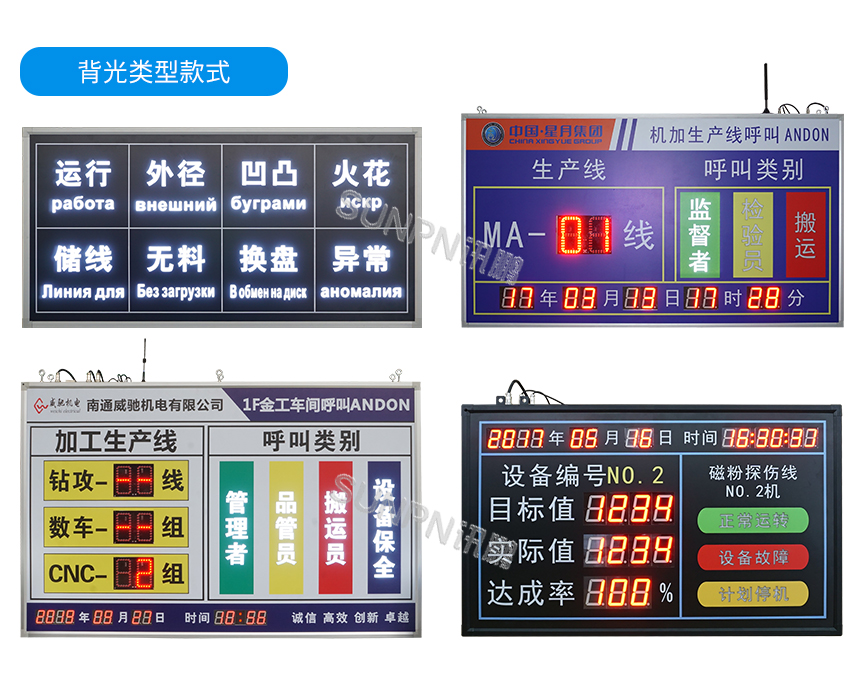

安灯指示灯类型款式安灯指示灯类型款式安灯背光类型款式安灯点阵类型款式安灯液晶看板类型款式安灯可扩展的报警方式

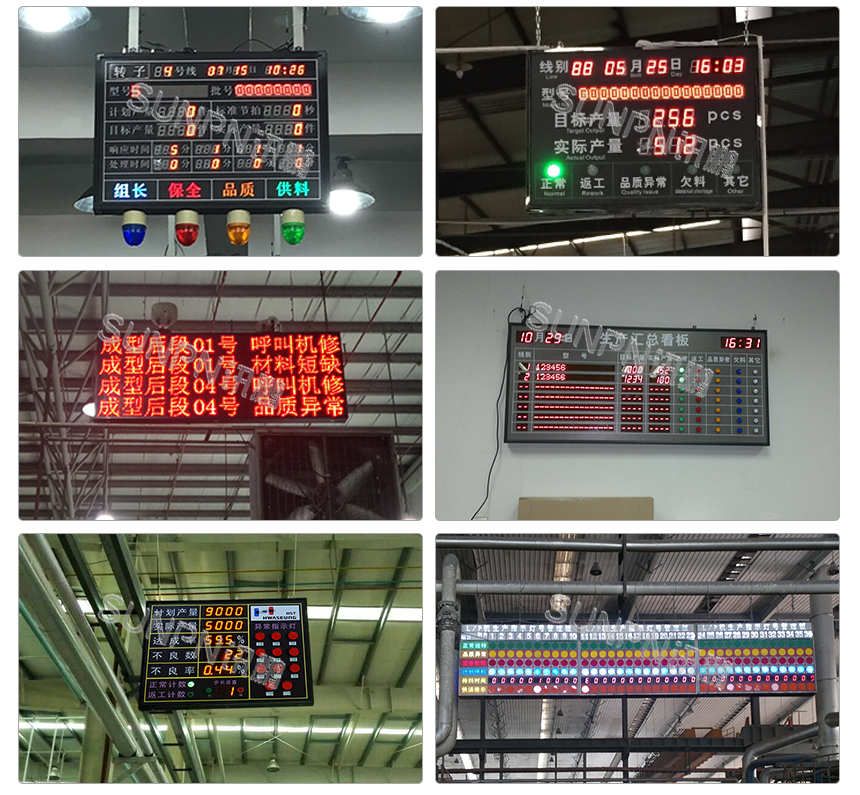

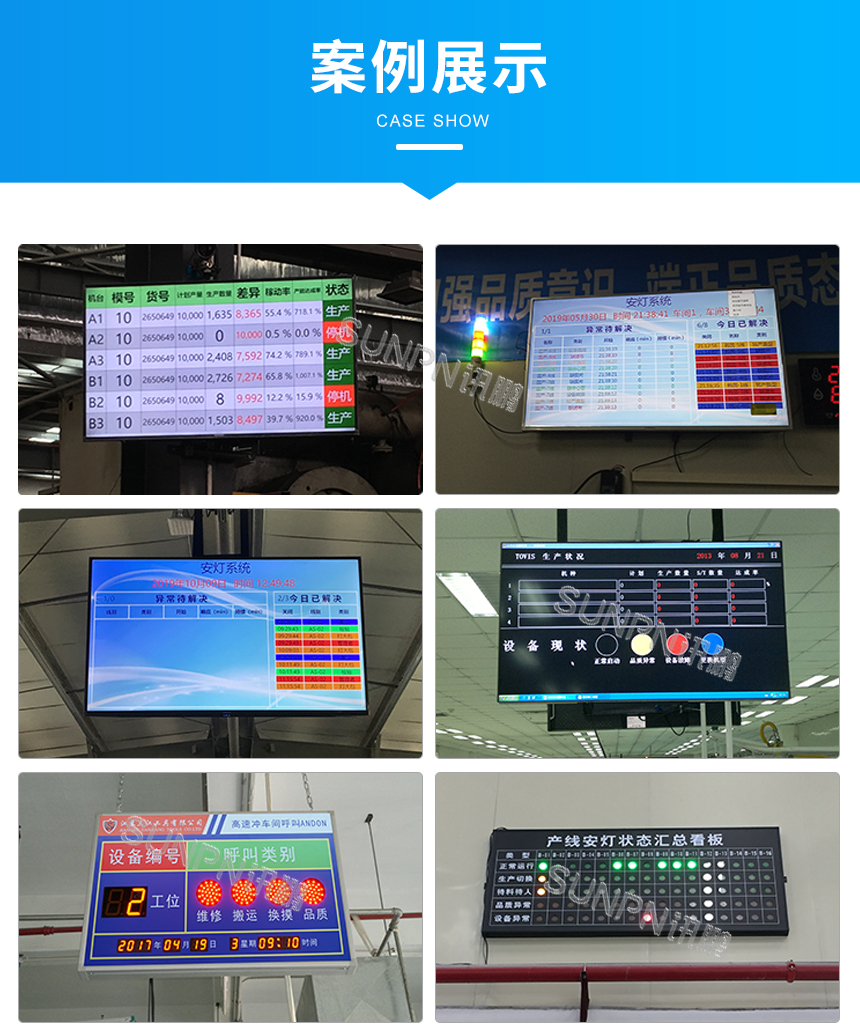

安灯管理看板-案例展示

安灯看板-现场案例安灯看板-现场案例

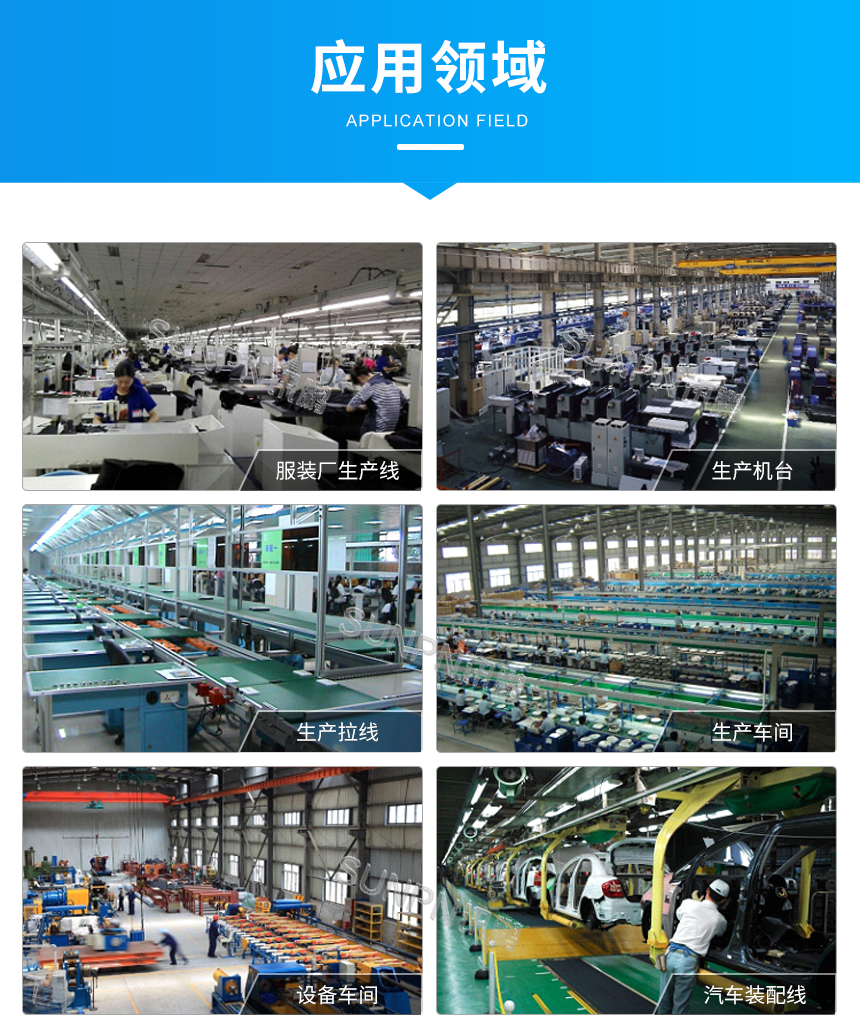

安灯管理看板-应用领域

安灯看板-应用场景

作者:刘翠英

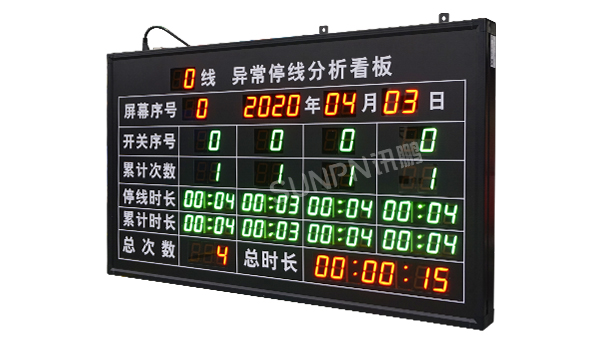

产品参数
外框材质 铝合金边框
面板材质 有机玻璃面板+喷绘
显示材质 1.5寸、1.8寸数码管
电源供电 AC220V/50Hz
产品尺寸 990*580*70mm
产品寿命 平均使用寿命≥10W小时
遥控距离 红外遥控≤10M
断电保护 断电保存时长7天
  • 产线异常分析看板说明书
    下载
