设备防静电监测仪SBJD01

为了确保产品安全，保护静电敏感电子产品不受静电放电的损坏，很多工厂都安装了设备防静电监测仪。设备防静电监测仪是消除静电的重要工具，通过实时、连续地监测人员的接地情况，保证操作人员在正常活动中产生的静电及时消除。

讯鹏自主研发的设备防静电监测仪SP-SBJD01,是一款实时检测设备是否和实际大地接触良好的仪器，并且可以检测接地回路的电阻值(0~500Ω)，进一步监测设备地线是否老化等问题，杜绝了设备因静电发生的安全事故。ESD防静电监控仪是对防静电手腕带或设备接地状态进行实时监控，并通过有线或无线通讯发送至防静电监控看板同步显示的设备。

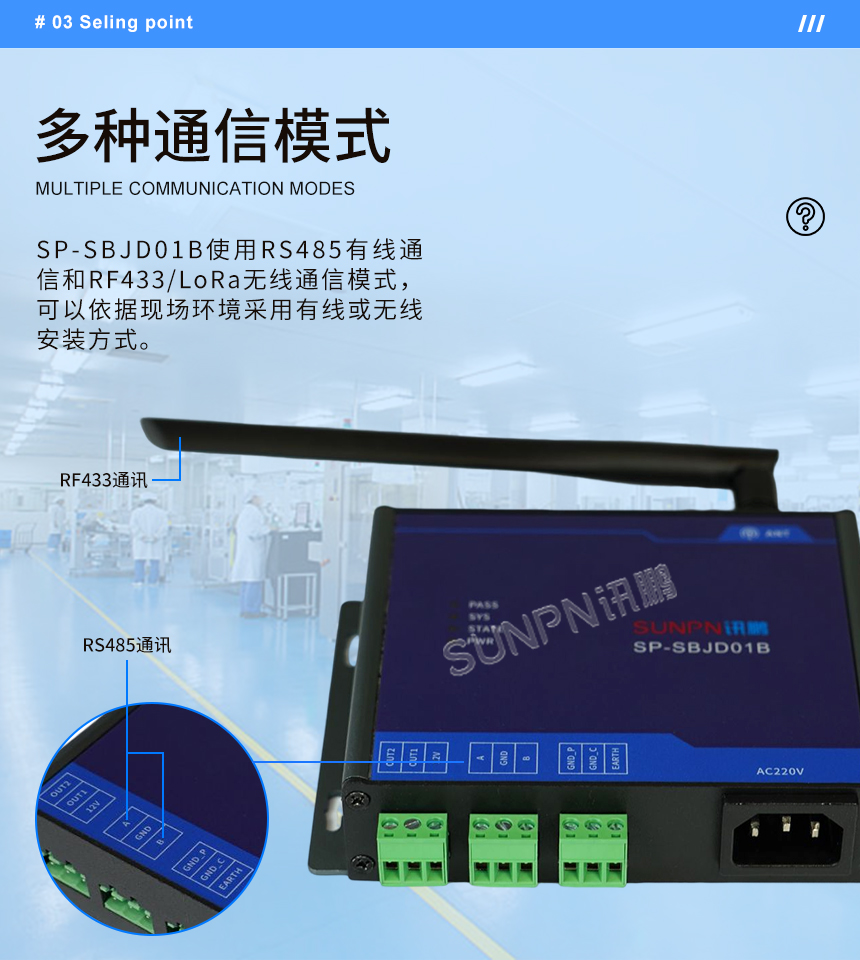

设备防静电监测仪可使用RS485有线和RF433无线两种通信模式与上位机进行实时通信，显示端和客户端实时监控生产现场设备的接地情况与阻值等参数；监测仪设有一路设备静电监测和阻值测量，测量精度达到0.1Ω；两路预留输出接口可以驱动外接警灯报警装置；监控仪均内置蜂鸣器，当手腕带或设备接地不良时，监测仪会发出声光报警或通过预留接口外接警示灯提示。有效控制企业因防静电设备失效而造成的品质问题、经济损失和人身安全。

设备防静电监测仪-产品介绍

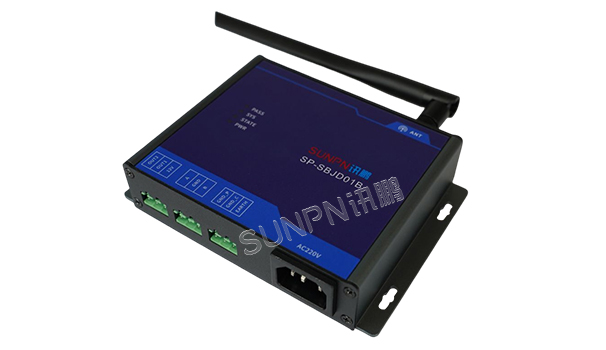

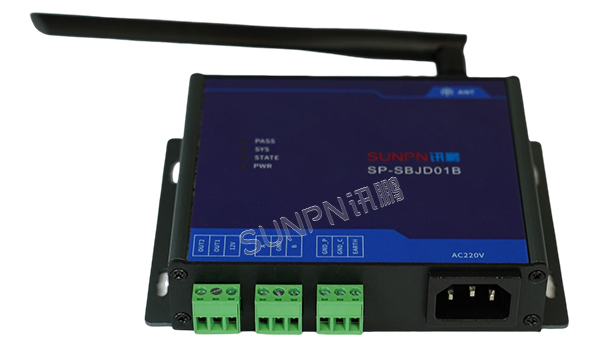

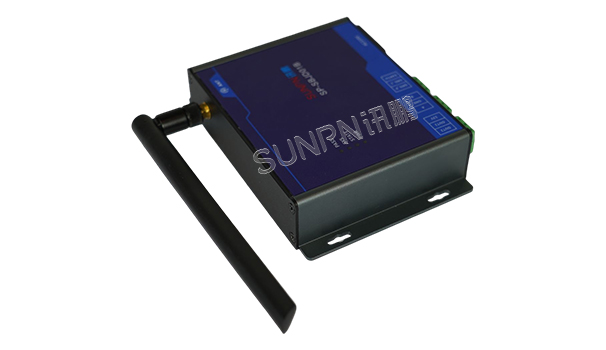

设备防静电监测仪-产品展示

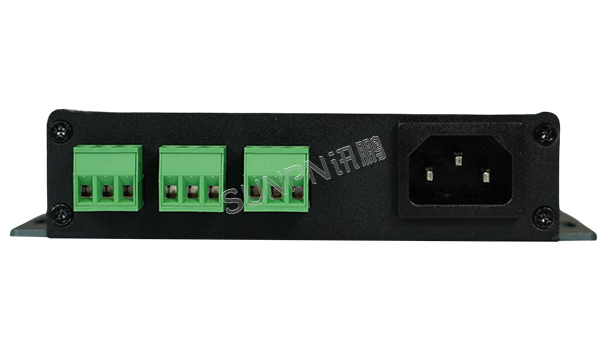

设备防静电监测仪-接口描述

一、设备防静电监测仪的使用说明

1、GND_P接到检测设备上

2、EARTH接到 系统地

3、RS485接口AB线接到上位机

4、12V以及OUT1 (红灯) /OUT2 (绿灯)选择接到外部提醒装置

5、使用无线通信时，插上外部天线，并且设置相应信道参数

二、设备防静电监测仪的状态说明

1、设备检测接大地正常时，蜂鸣器不提醒，PASS指示灯长亮，读取状态为0x00 (正常状态)，有电阻值。

2、当设备接地断开时，蜂鸣器持续提醒(地线断开提醒)， PASS指示灯快速闪烁。读取状态为0x02 (地线断开状态)

3、当设备接线断开时，蜂鸣器间歇提醒(设备断开提醒)，PASS指示灯慢速闪烁。读取状态为0x01 (设备断开状态)

4、外部输出接口，可根据需要是否外接。

5、其他使用说明可根据通讯协议操作。

设备防静电监测仪-接线示意图

设备防静电监测仪-系统架构图

设备防静电监测仪-案例实拍

设备防静电监测仪-应用领域
