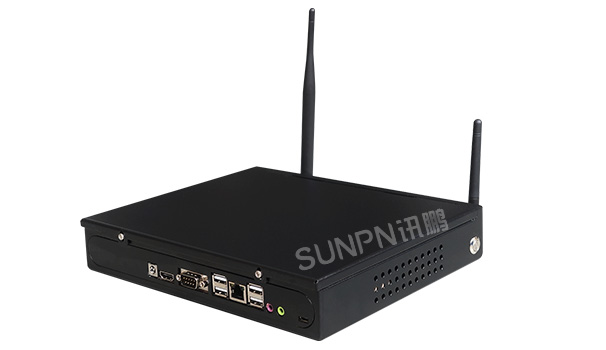

BP-YJZDKZQ(AZ) 液晶终端控制器(安卓)

液晶看板终端是在工业小电脑的基础上加入了数据的采集接口,结合系统软件和显示设备组成液晶看板系统。液晶看板系统有着丰富的显示和多媒体播放功能,实现了数据的采集显示、生产报表的导出和打印。

支持多种操作系统

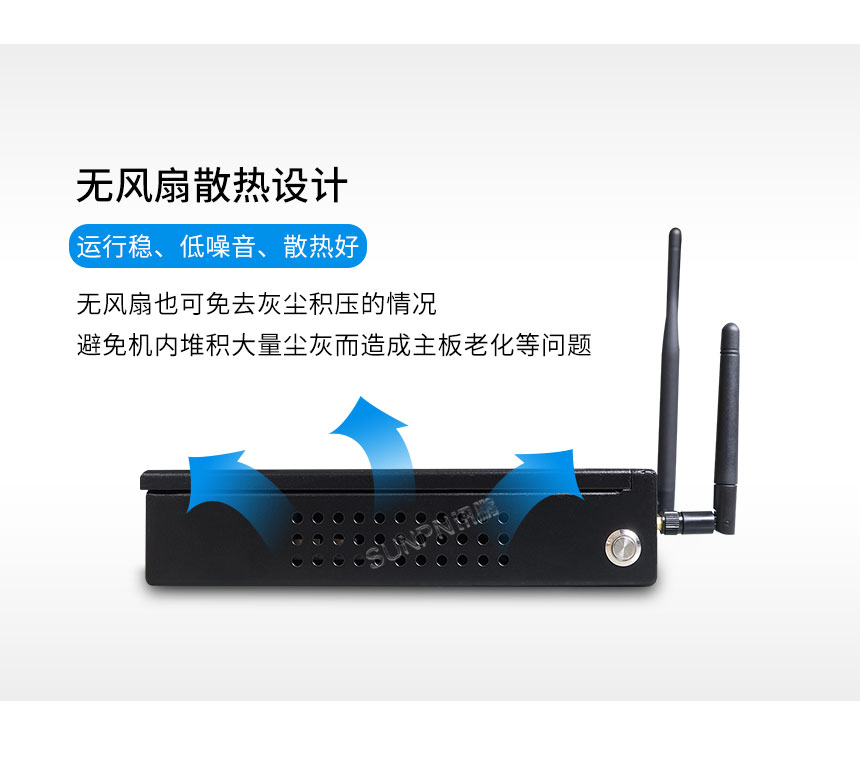

无风扇散热设计

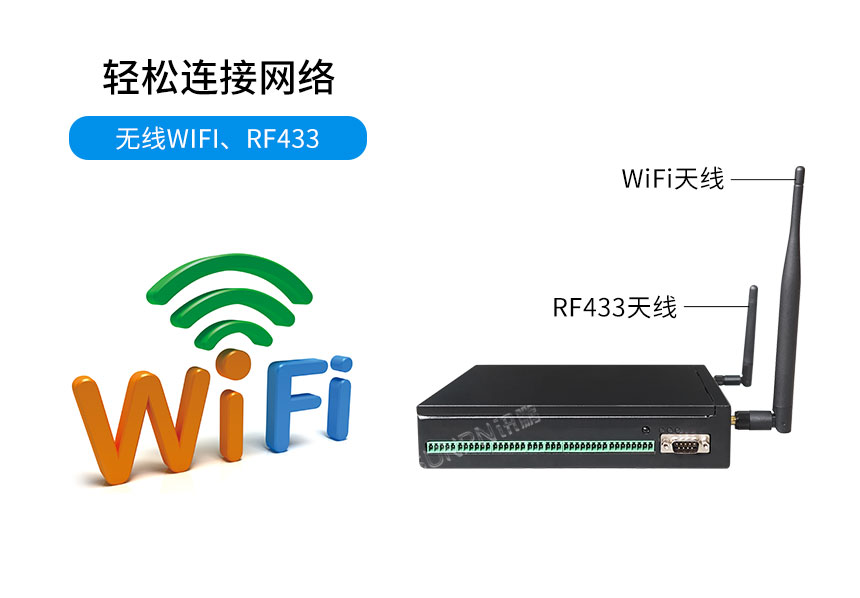

轻松连接网络

采集接口集成

联系我们
[sublist:ico_alt]
张正仪
13926575583
工控小电脑

讯鹏“工业电脑终端”是一款用于生产管理看板系统的核心硬件。实现车间现场“数据采集”、“看板显示”、“自动化控制”,除涵盖基本电脑端口,也集成输入、输出、RS485通讯、无线RF433,满足生产管理看板、安灯呼叫报警、工位计数、工业数据采集、刷卡签到、扫描物料信息等应用需求。非正常关机保护电路,有效避免系统程序和硬件受损,提升产品稳定性;为满足不同开发技术需求,有Windows或Android系统可选。通过安装生产管理看板系统软件实时显示生产计划、进度、状态、数据统计分析信息实现生产管理透明化,有线或WIFI连接局域网,将数据传输至服务器,完成数据共享。

在智能制造的推动下,无论是消费互联网还是工业互联网,数据成为企业或者行业的重要资源,但数据采集一直是困扰着所有制造工厂的传统痛点,如何进行工业生产设备数据采集,获取整个制造过程完整数据。不仅许多大型制造企业正在大力投入智能化数据采集设备,一些中小型制造企业也在逐渐引进更多的智能化设备,以进一步让工厂生产各环节逐步实现全面智能化的目标。

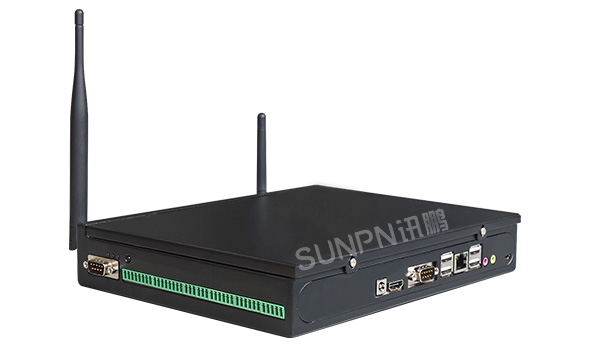

讯鹏工业看板主机

随着MES系统的进一步发展,在工业行业来说,数据俨然成为整个生态链最基础的东西,当数据成为一个分析的来源同时也会产生巨大的价值能力。安卓工业看板主机是指利用软件系统和液晶显示屏组成的新型的生产计划与进度电子看板系统,传统的LED数字显示看板将由液晶显示屏代替,界面更美观,功能更强大。是在工业小电脑的基础上加入了数据的采集接口,让生产车间实现无线数据采集,实时获取完整、准确的工厂生产制造过程、的各种数据,结合系统软件和显示设备组成液晶看板系统。为企业提高生产制造管理提供基础数据,全面优化生产制造的管理手段、提高生产制造管理效率。


安卓工业看板主机有着丰富的显示和多媒体播放功能,通过生产计划与进度看板系统,远程监控、能耗管理、信息化配置、以及接入各种EMS配合传统的资源对接,MES系统是企业信息集成的纽带,是制造企业信息化的重要组成部分,是实现制造企业自动化生产和智能数据运营的必由之路。汇集了生产运行中的生产管理、人员管理和质量管理等所有主要元素,让生产管理人员实时掌握生产进度和发现生产中存在的问题的同时,系统也可以在服务端自动生成更完善的生产报表,并设置导出Excel表格和打印,让企业实现了生产数据的透明化和可视化管理。

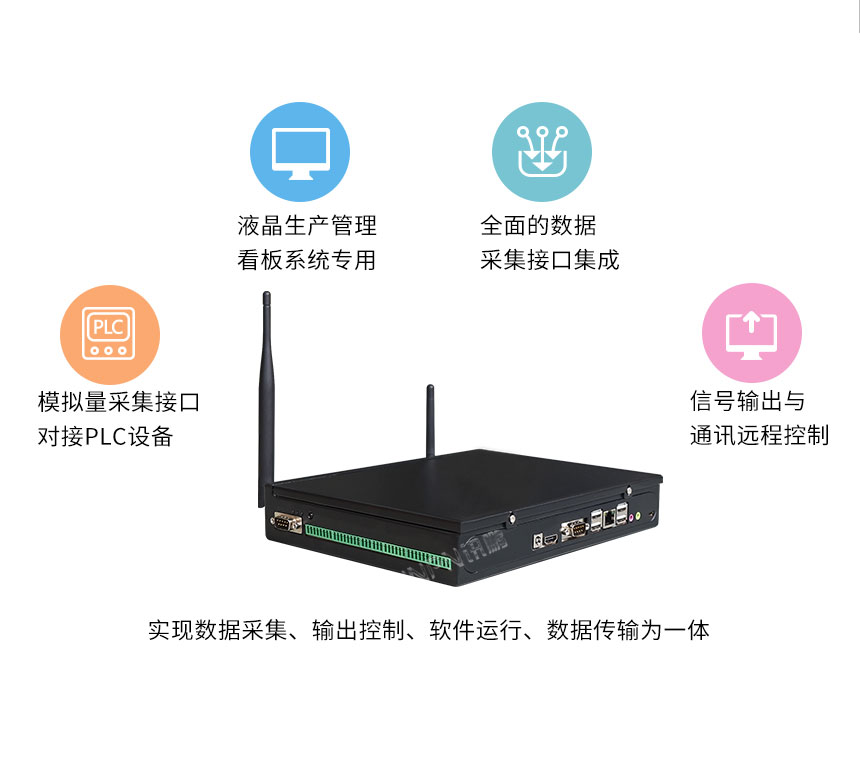

工业看板主机-产品介绍

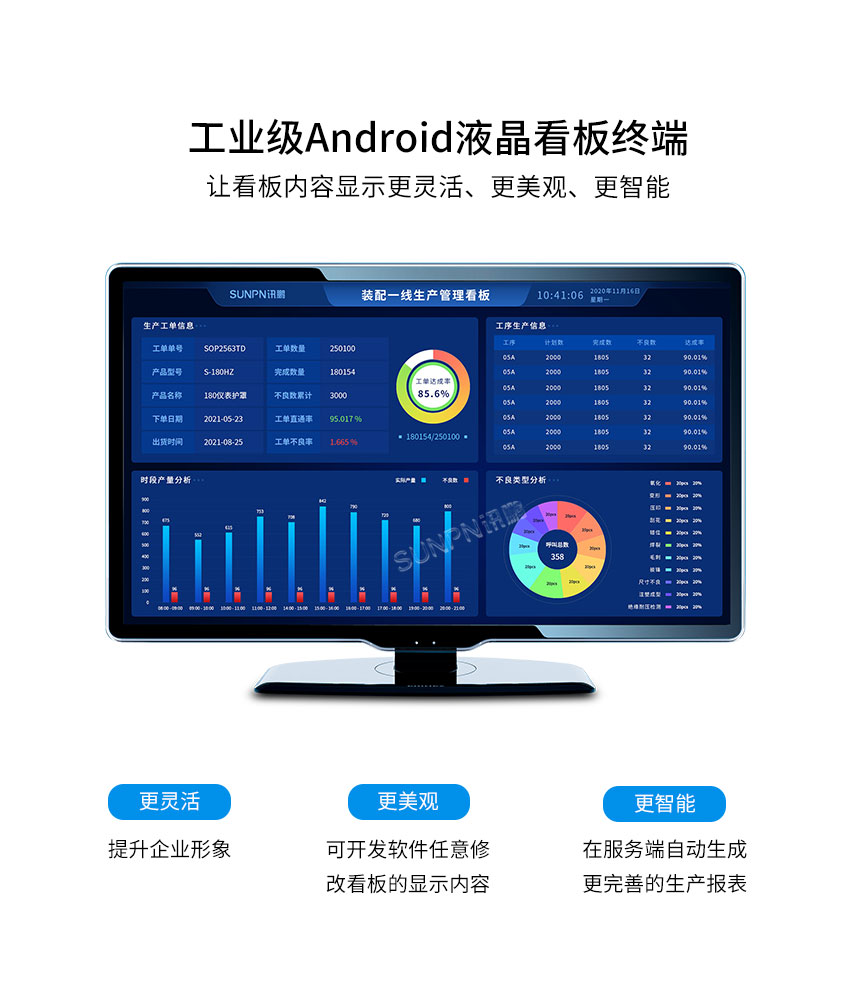

数据采集终端-产品介绍数据采集终端-灵活扩展工业级Android液晶看板终端数据采集终端-支持多种操作系统数据采集终端-无风扇散热设计数据采集终端-轻松链接网络

MES系统和安卓工业看板主机相互融合,它们支撑着当今现代生产中的生产管理层次,MES系统包括订单管理、计划管理、生产执行、质量管理、报表中心等模块。通过工业信息化数据和产业链相关数据。液晶看板在实现了传统电子看板生产数据的现场可视化的同时,更进一步的提升了企业的整体形象,为企业打造坚实、可靠、全面、可行的制造协同管理平台。液晶终端分为Windows和Android两个版本,满足客户的不同需求。

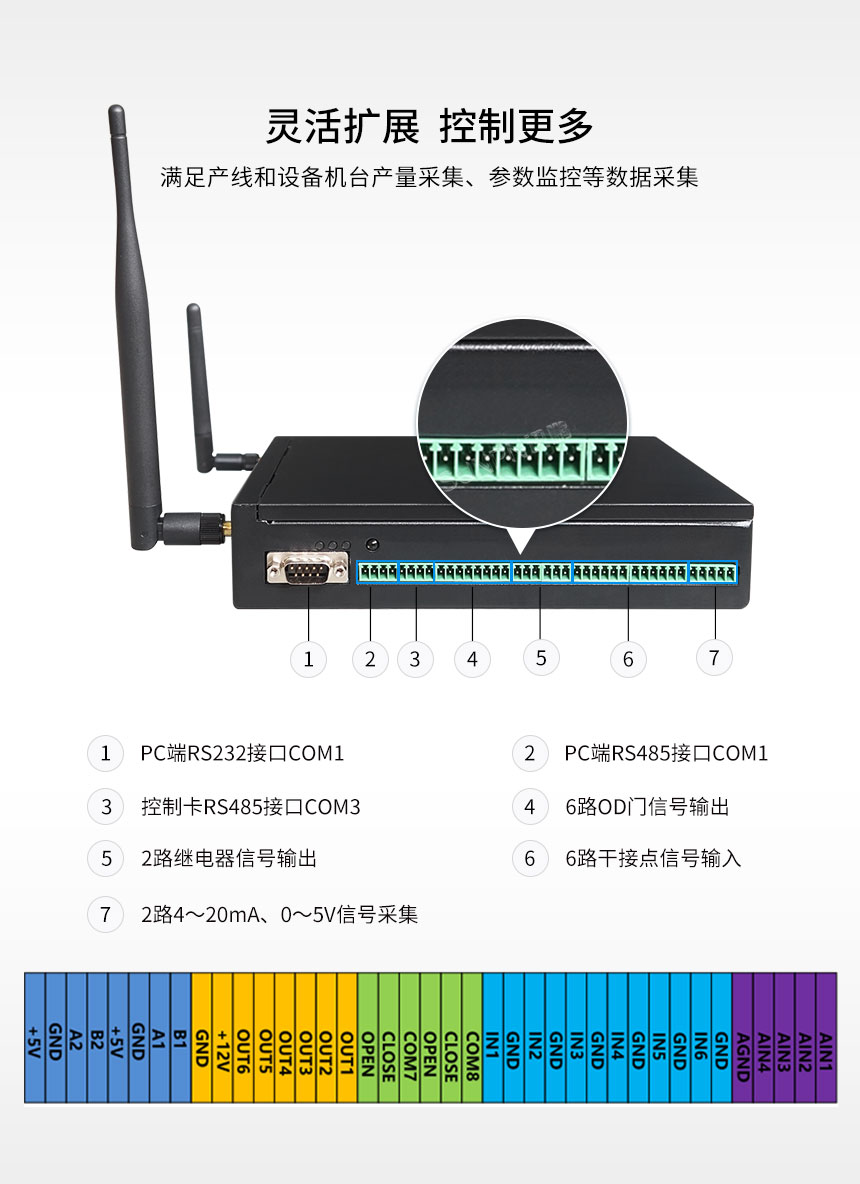

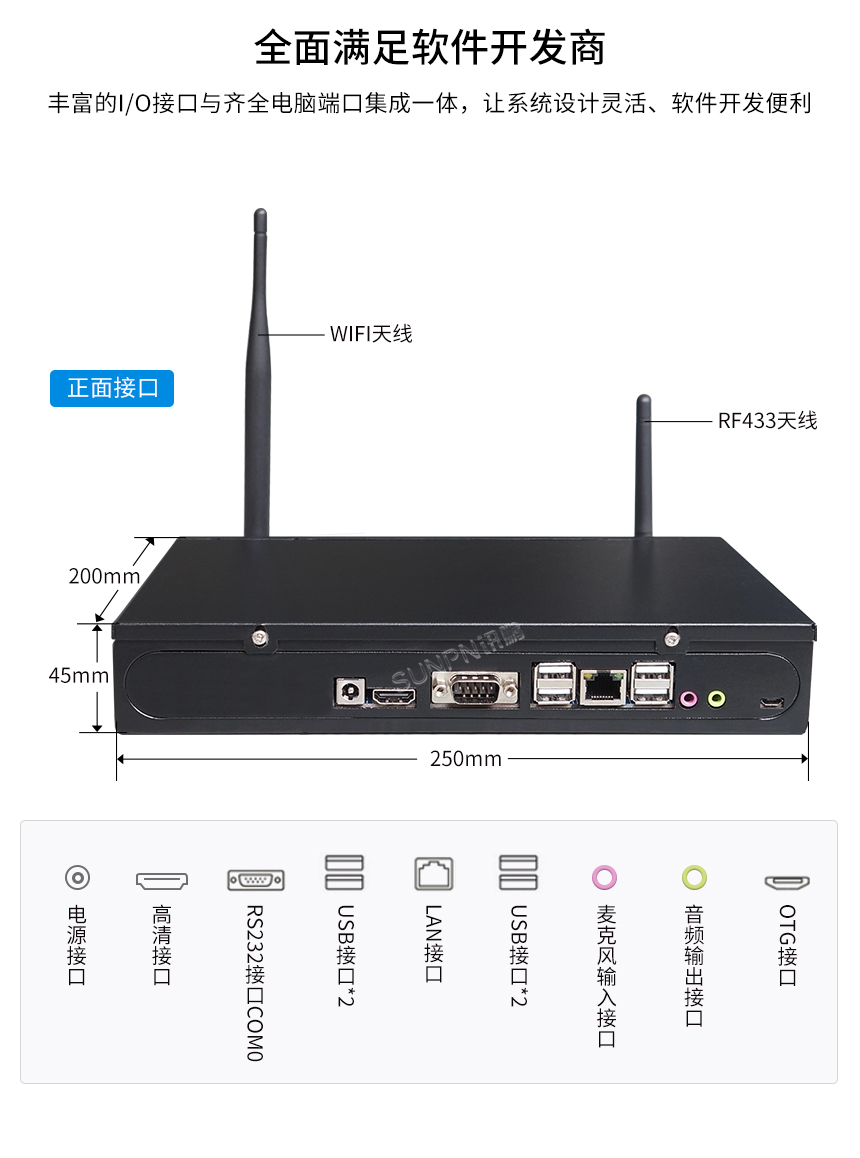

工业看板主机-接口说明

数据采集终端-接口说明数据采集终端-接口说明

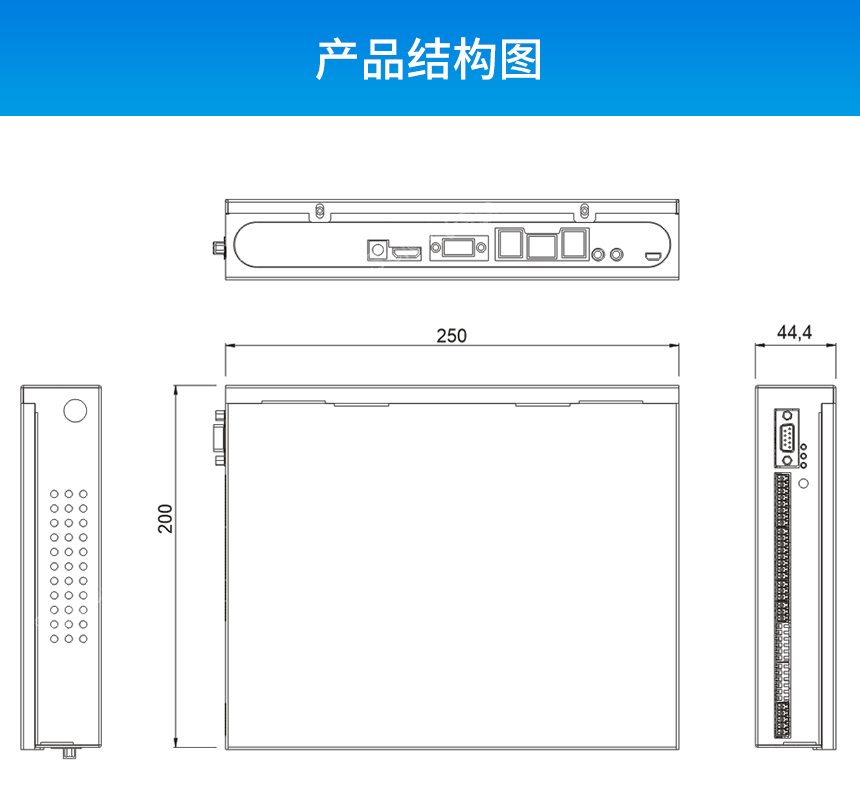

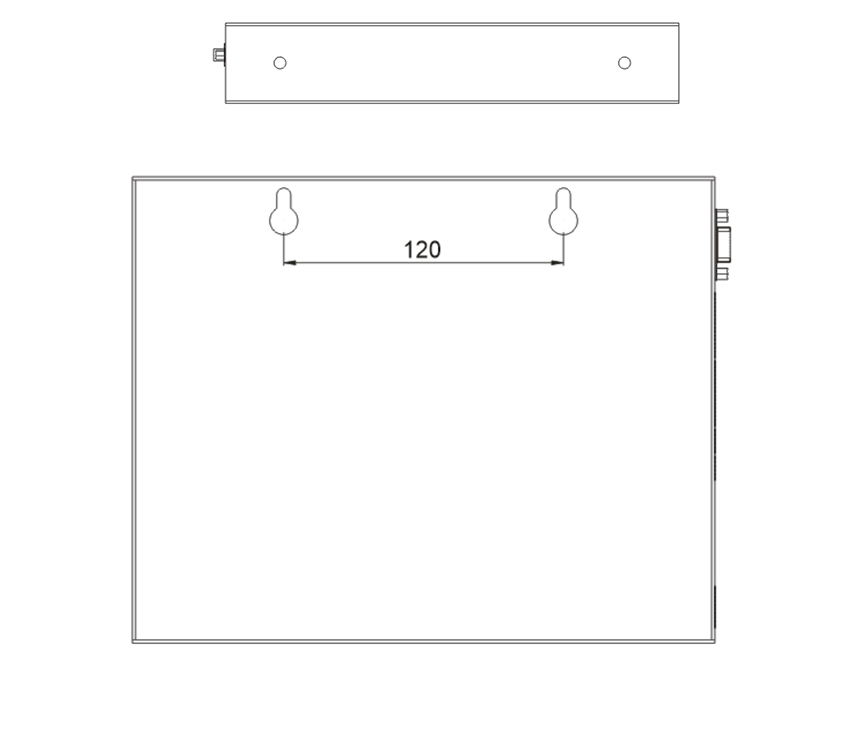

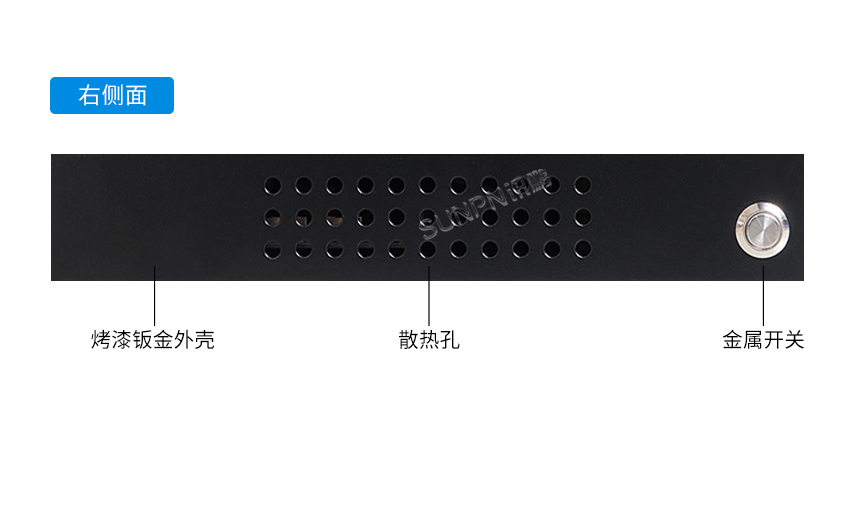

工业看板主机-产品结构图

数据采集终端-产品架构图数据采集终端-产品结构图

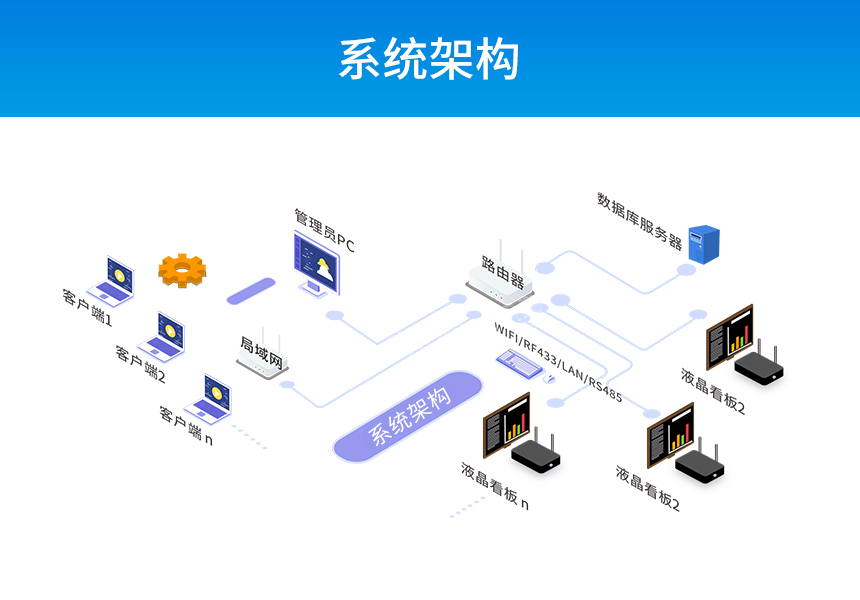

工业看板主机-系统架构

数据采集终端-系统架构

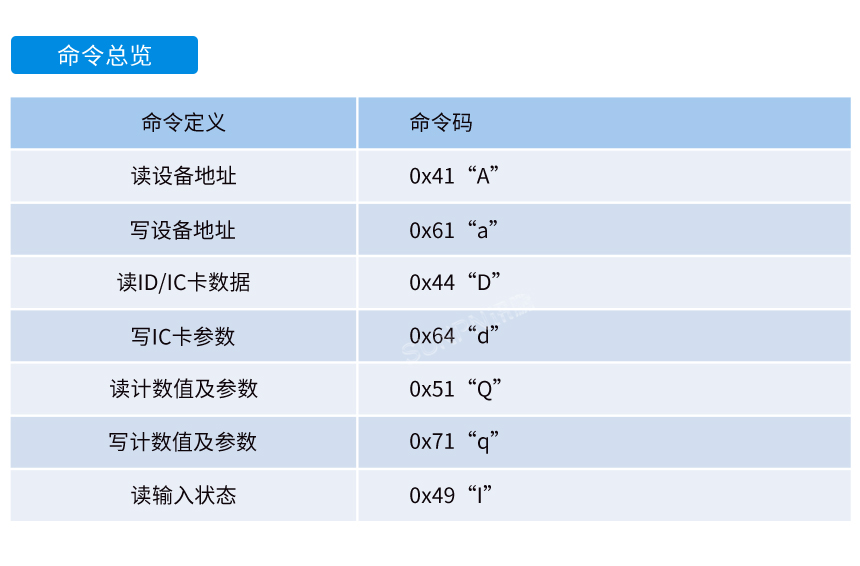

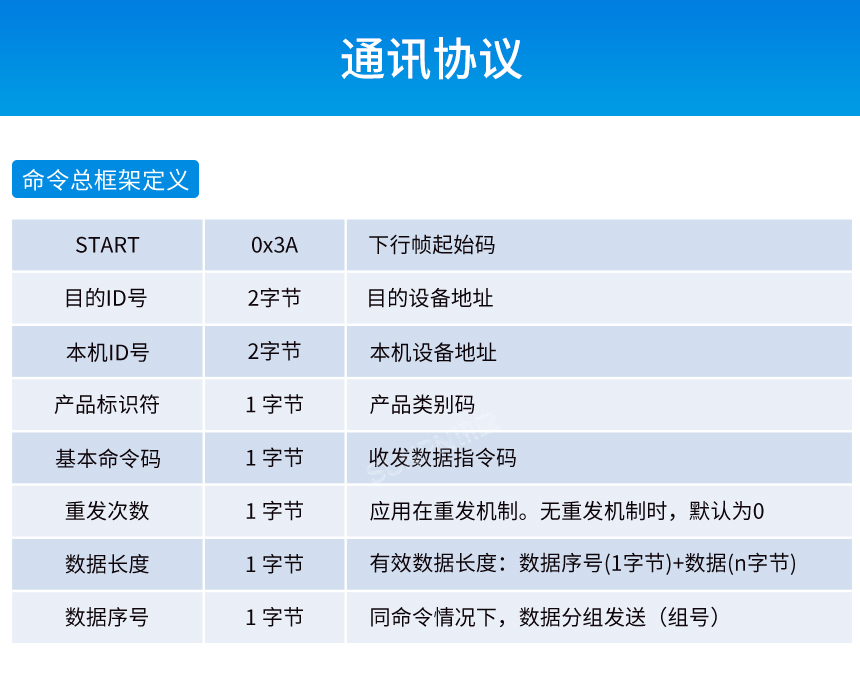

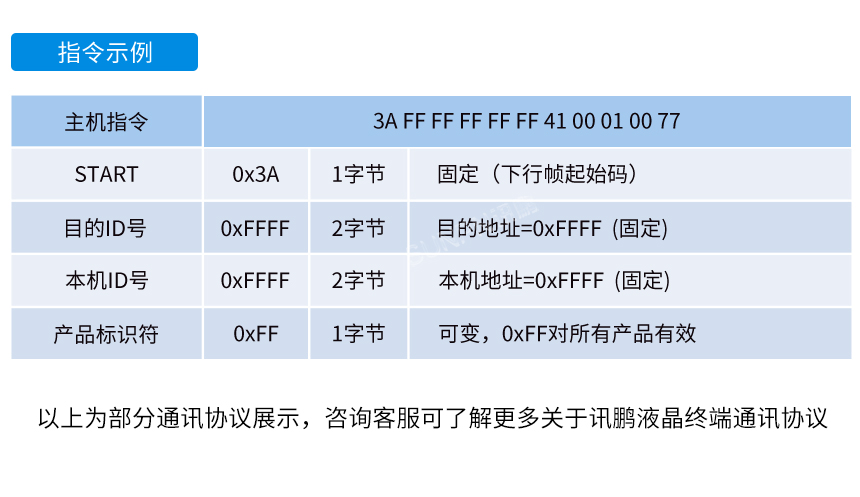

工业看板主机-通讯协议

数据采集终端-通讯协议数据采集终端-通讯协议数据采集终端-通讯协议

作者:刘翠英
产品参数
电源 电源适配器12VDC/3A



性能配置
CPU RK3188 ARMCortexA9四核,主频1.6GHz
内存 1G DDR3 (可选2G)
存储 NAND FLASH 8GB (16GB/32GB可选)



I/O接口
USB 4* USB2.0ports 、 1* USB2.0OTG
网口 1*RJ-45 port
音频 1 *Audio l/o ports (Mic and Line-out )
显示 1*HDMI高清接口
WIFI/蓝牙 支持
串口 2*RS232/2*RS485
无线RF433 1*RF433无线数据透传模块(默认无可配选)
信号输入 6路信号输入端口(可用作计数或状态采集等),2路4-20mA信号采集,2路0-5V信号采集
控制输出 6路OD门信号输出端口(vDS<60V,ID<4A可用作警示灯、报警器控制等);2路继电器输出常开/常闭端口(AC 250V 3A& DC30V 3A)



环境测试
抗冲击 10g 加速度,11ms周期
抗振动 5-19Hz/1.0mm振幅;19-200Hz/1.0g加速度
可靠性 MTBF≥5000H;MTTR≤0.5H
工作温度 -10°℃~60°℃,表面空气流动
存储温度 -20°℃~60°℃
相对湿度 80% @50°℃,无凝露
  • 液晶终端100B,SP-YJZD100B通讯协议
    下载
  • 液晶终端100B,SP-YJZD100B硬件资料
    下载
