8路模拟量采集器

在工业自动化控制及数据采集领域，数据的集中采集管理在各行业中发挥着重要的作用，不仅准确快速的远传数据，还可以减少不必要的资源或避免损失。为此许多工厂都采用了各式各样的数据采集器，尤其是对连续变化的数据，模拟量数据采集器使用的最为广泛。因为模拟量是指一些连续变化的物理量，位数越多，模拟量化越精细，结果越准确；如电压、电流、压力、速度、流量等信号量，幅度随时间连续变化，可以用模拟量模块进行数据采集。

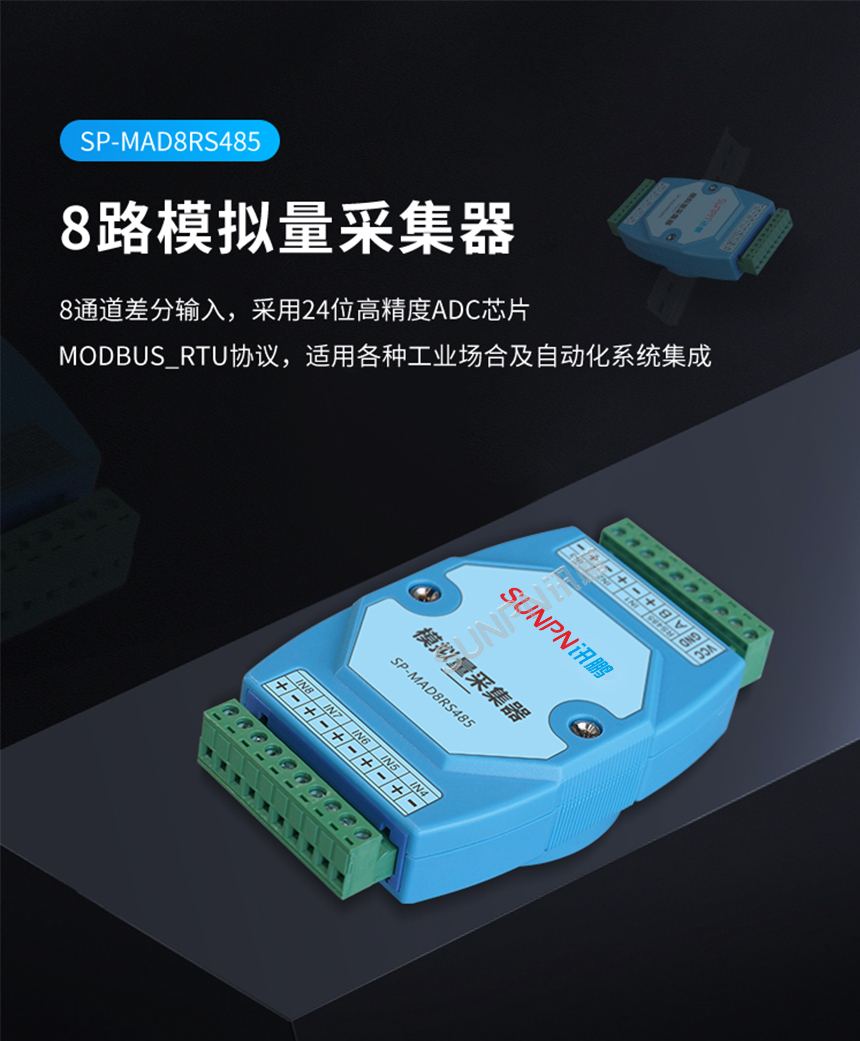

SP-MAD8RS485是一款工业级的模拟量采集模块8通道差分输入，采用24位高精度ADC芯片、精度高达±0.1%。支持-10V～+10V、-5V～+5V、-1V～+1V、-500mV～+500mV、-150mV～+150mV、-20mA～+20mA、4mA～20mA量程2通道差分输入。 RS485通讯接口光电隔离， AD模数接口光电隔离；通讯协议采用标准的MODBUS_RTU协议，同时支持讯鹏配套协议，可实现对远程模拟里和开/关设备的数据采集和控制。

8路模拟量采集模块的优势

1、标准35mmU型导轨，可堆叠。

2、支持8路模拟量采集输入，24位高精度ADC芯片、精度高达±0.1%。

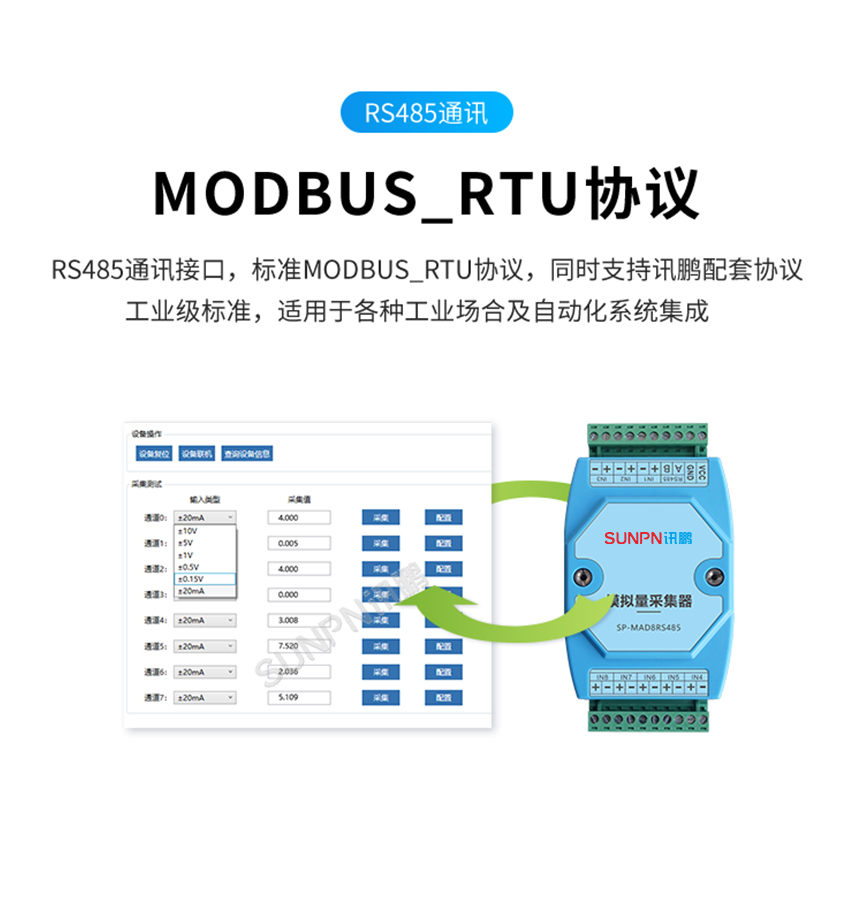

3、RS485通讯、Modbus-RTU协议，同时支持讯鹏配套协议。

4、通讯+AD模数接口双光电隔离，可靠性加倍、防雷抗扰。

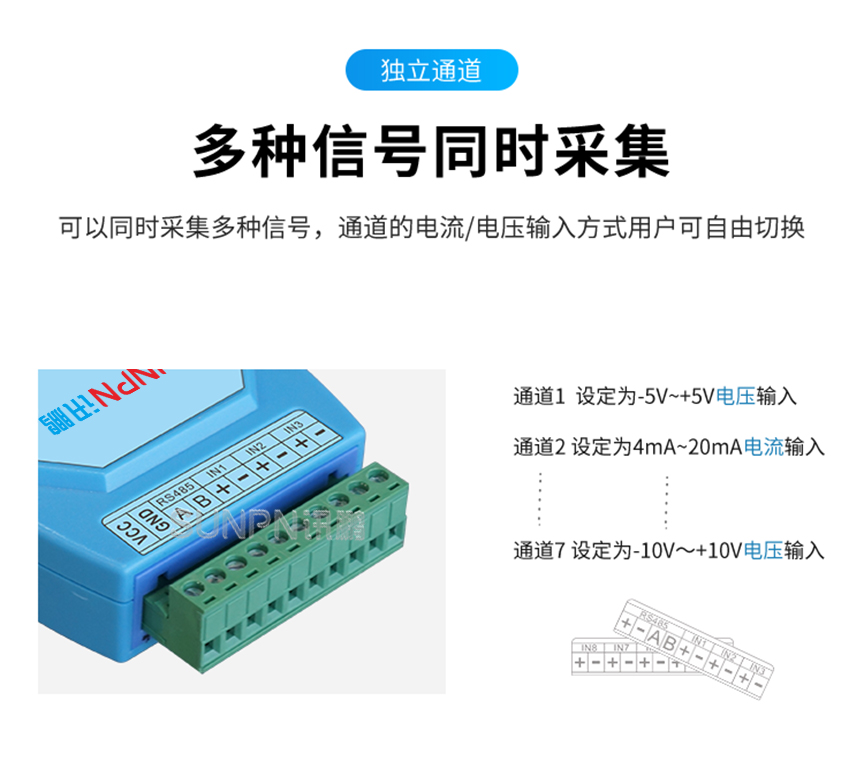

5、独立通道，多种信号同时采集。

6、内置看门狗，稳定不宕机。

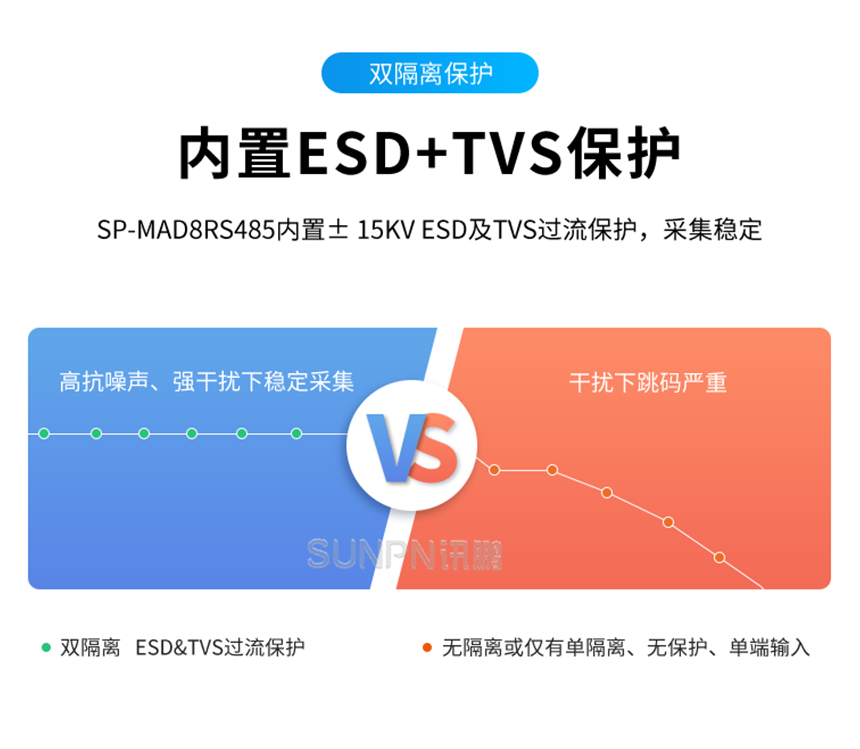

7、内置±15KV ESD及TVS过流保护，耐用升级。

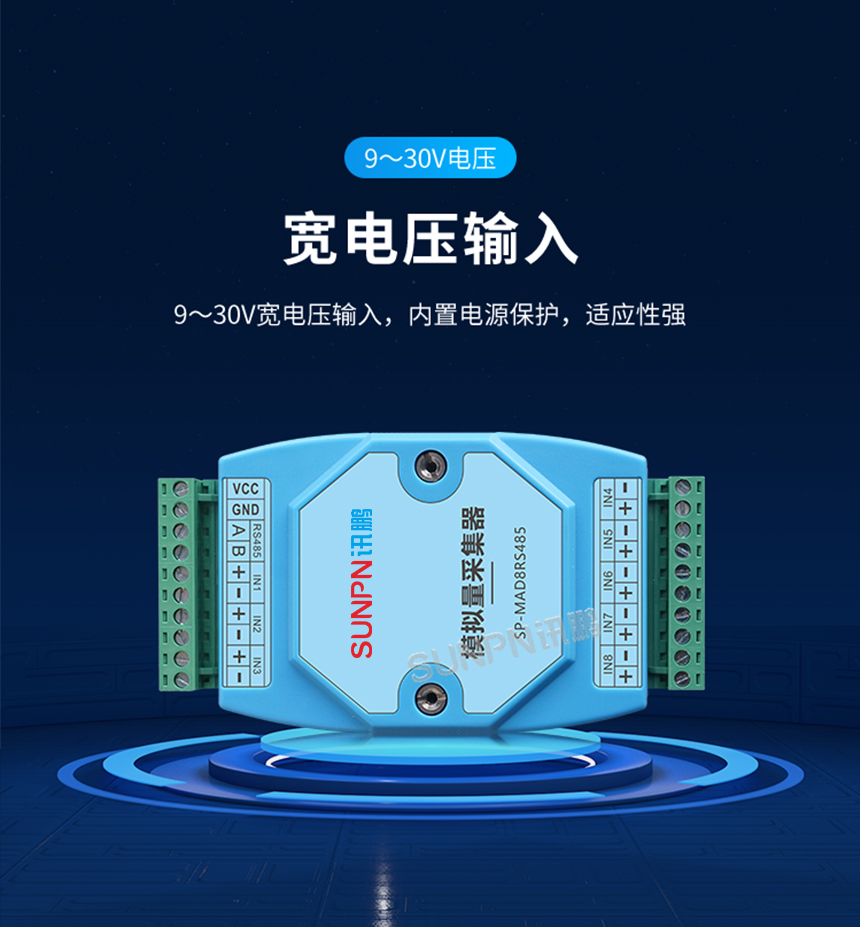

8、9～30V宽电压输入，现场适应性强。

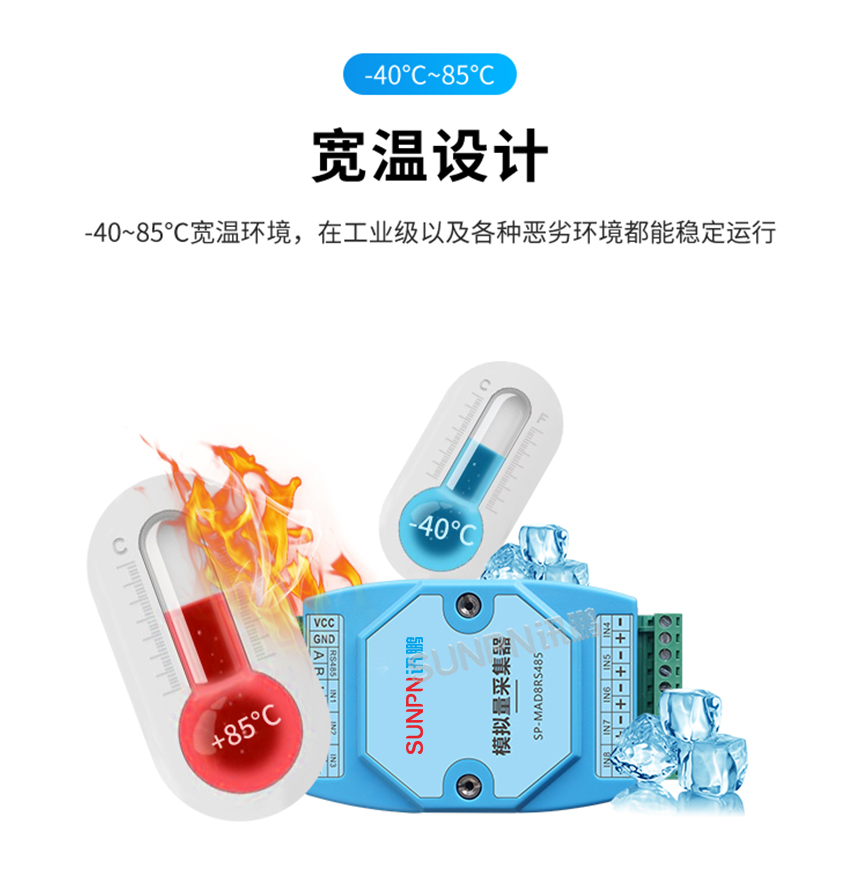

9、-40~85℃宽温环境，工业级、适应各种恶劣环境。

8路模拟量信号采集模块-产品介绍

在实际生产中，模拟量控制技术得到了较为广泛的应用，讯鹏工业级标准的模拟量采集器，已经成为自动化行业与机器设备中的重要部件。通过RS-485即下层设备通常有接近开关、机械开关、按钮﹑光传感器﹑LED以及光电开关等数字里开关设备及PH、电导计、温度计、湿度计、压力计、流里计、启动器和阀门等模拟里设备。适用于各种工业场合及自动化系统集成，比如楼宇自动化、环境监测、工厂自动化、智能交通等。

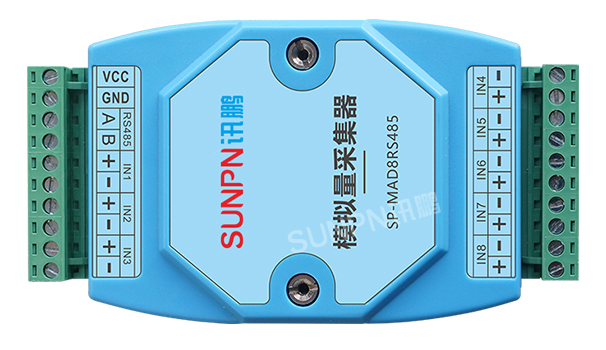

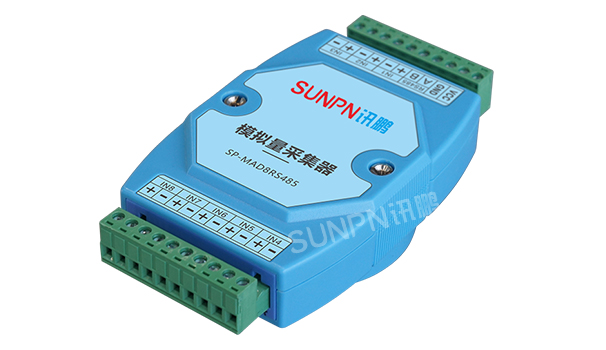

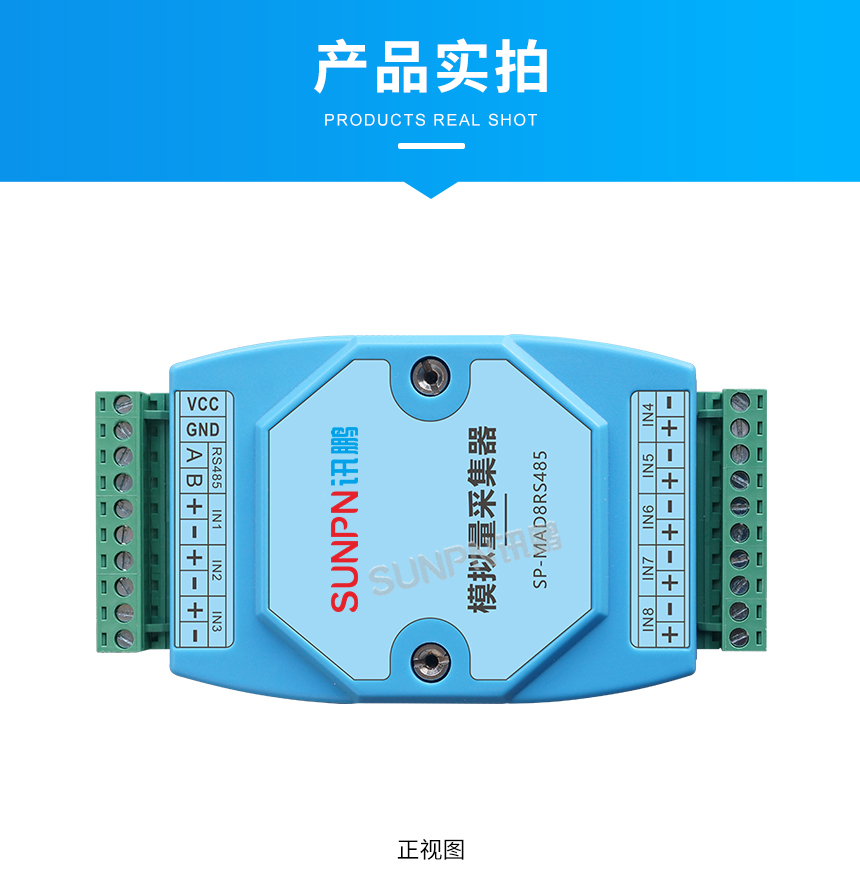

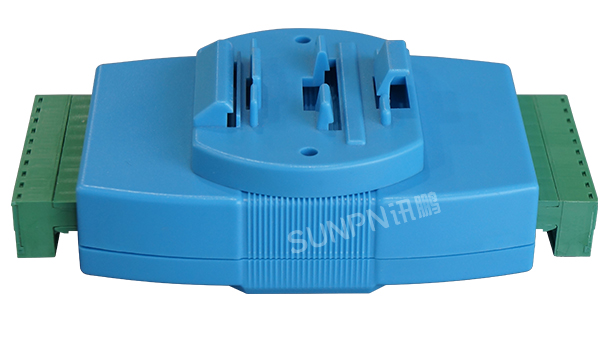

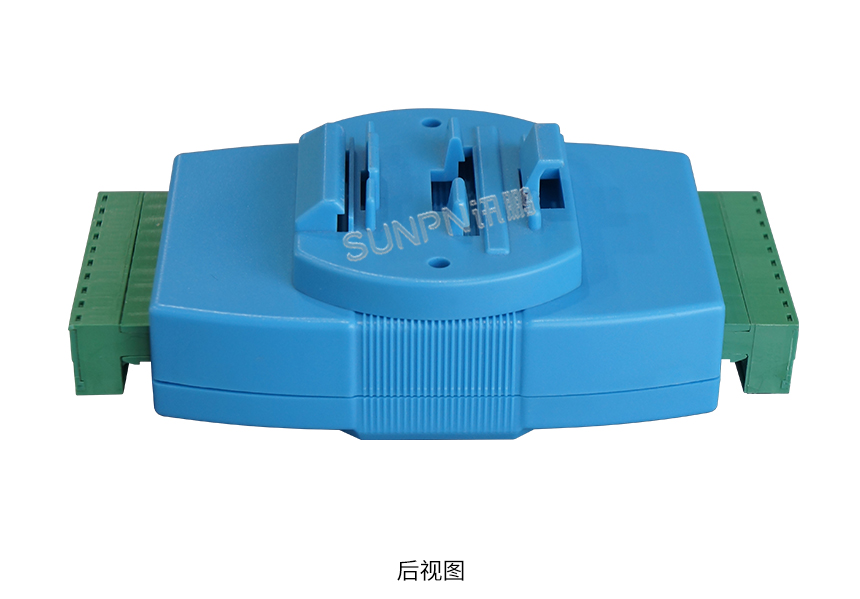

8路模拟量信号采集模块-产品实拍

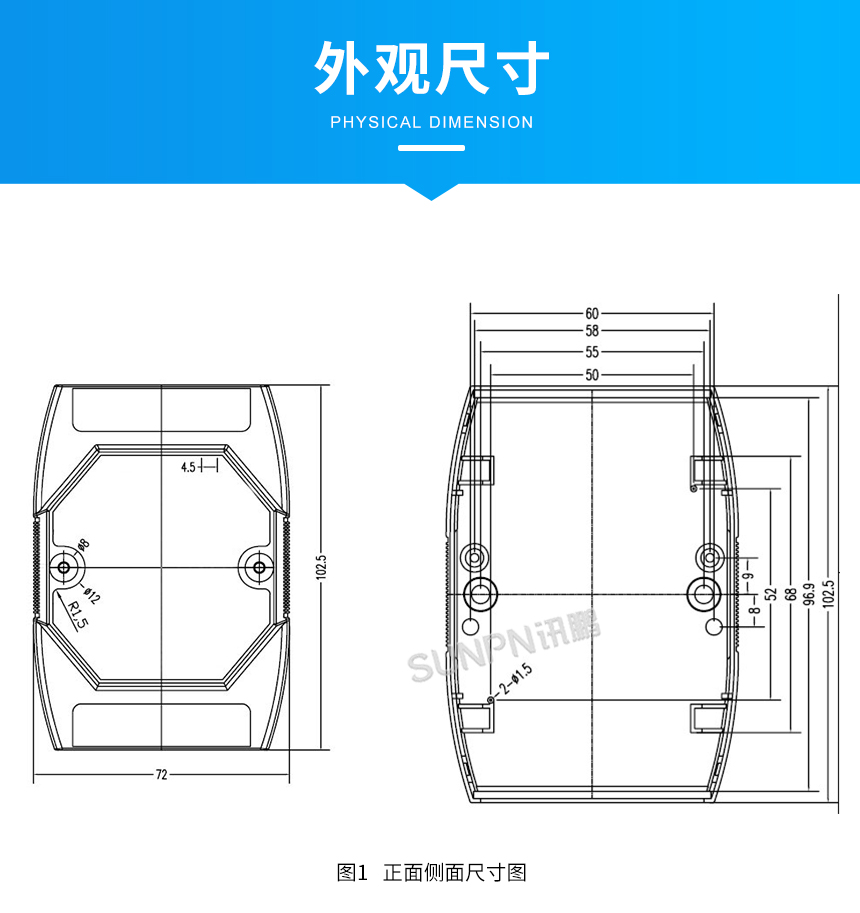

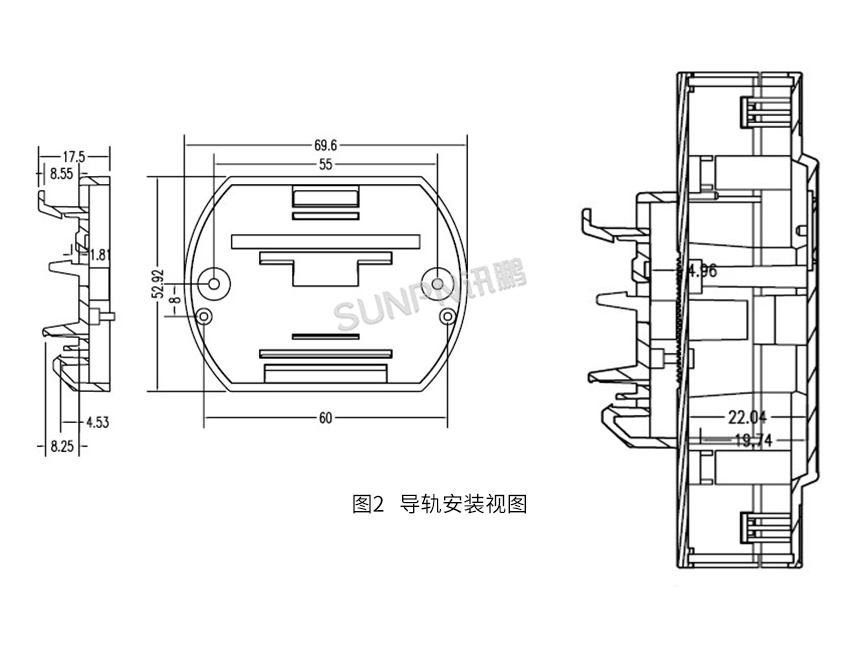

8路模拟量信号采集模块-外观尺寸

8路模拟量信号采集模块-接口描述

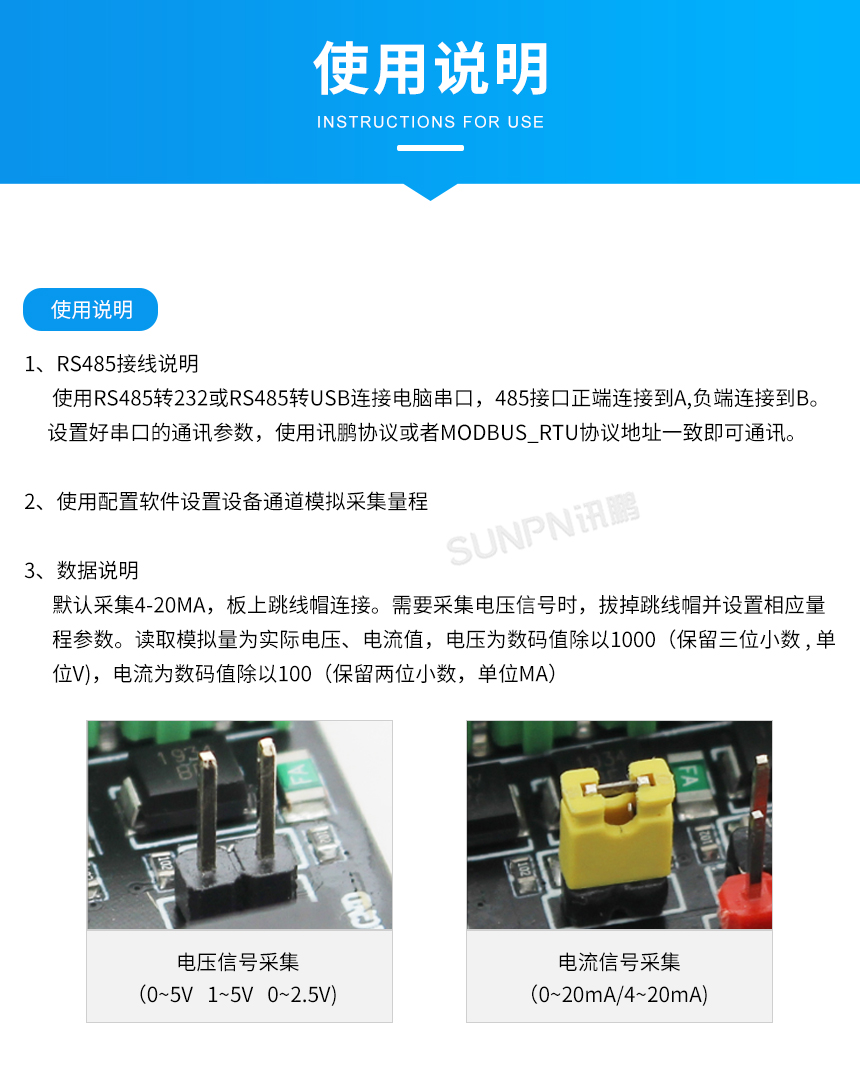

8路模拟量信号采集模块-使用说明

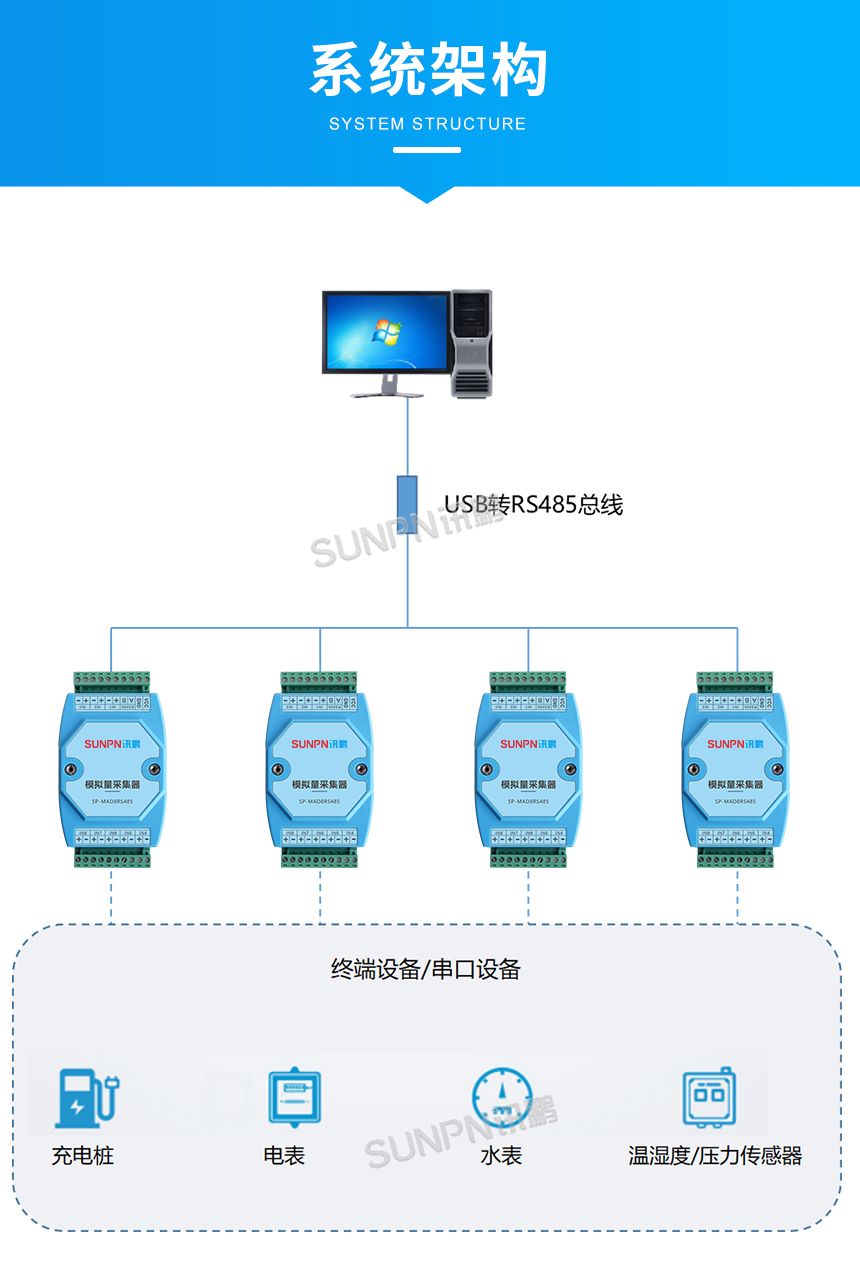

8路模拟量信号采集模块-系统架构

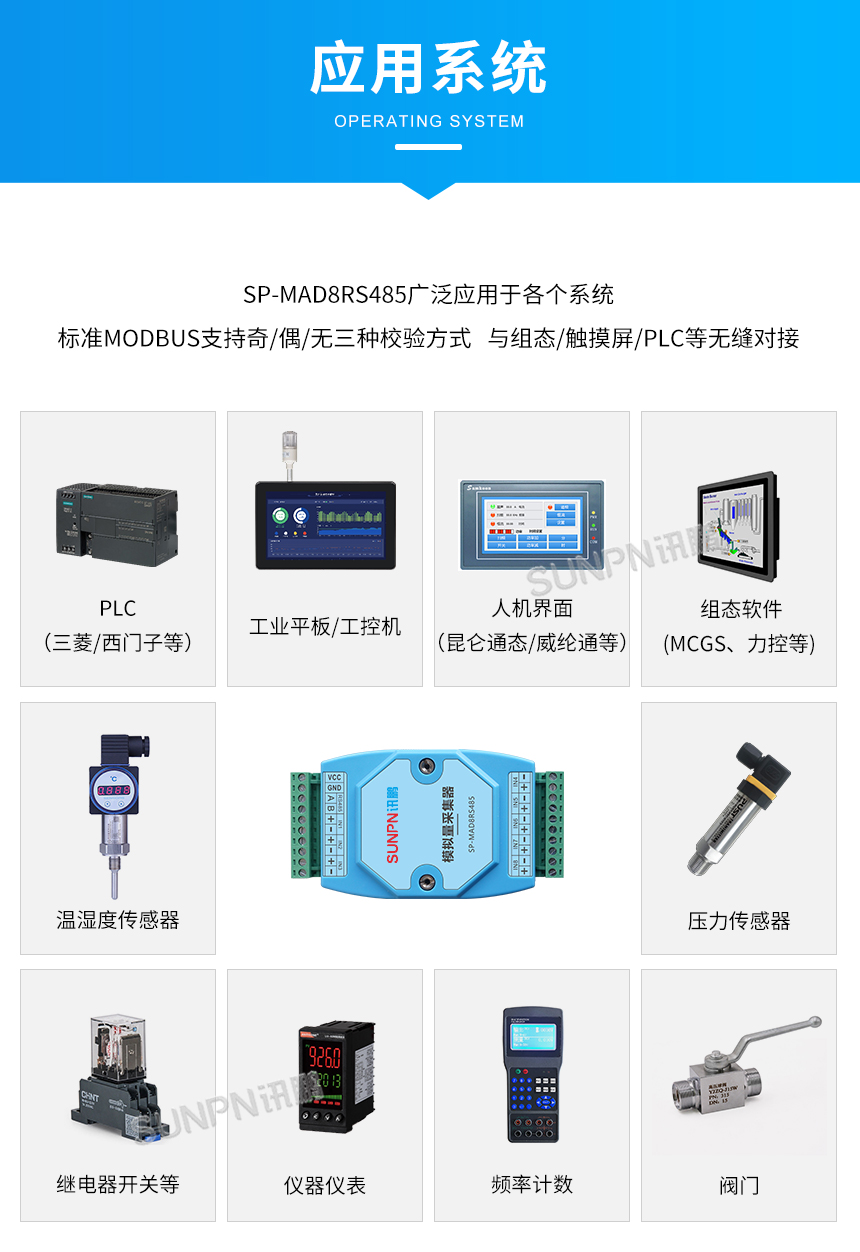

8路模拟量信号采集模块-应用系统
