深圳充电宝工厂ESD防静电监控系统案例：三层防护体系实现静电数据可追溯

充电宝（移动电源）属于典型的高能量密度锂电产品，从电芯分容、PCB贴片到成品组装，每个环节都绕不开防静电管控。一旦静电击穿BMS保护板、烧毁IC芯片或损伤电芯，成品出厂的可靠性风险就会被无限放大。深圳某充电宝工厂为系统化提升产线静电防护水平，引入讯鹏ESD防静电监控系统整套方案——在车间入口、工位、装配看板三处同步落地，把"看不见的静电"变成实时可追溯的数据。本文从项目背景、定制方案、功能落地、现场实施、客户价值五个维度，完整复盘本次合作。

一、项目背景

1、客户画像

该工厂位于深圳，专注移动电源（充电宝）的研发与制造，配备电芯检测、PCBA加工、成品组装、包装入库等完整产线，订单覆盖国内外品牌客户，对产品出厂可靠性有严苛标准。生产过程中涉及锂电池电芯、PCB电路板、IC芯片、连接器等多种静电敏感物料，对工位静电接地、人员腕带佩戴、车间环境都有体系化要求。

2、痛点

（2）产线静电异常缺乏完整数据记录。出现不良后难以还原到具体工位、具体时段，反向追溯只能靠经验。

（4）静电防护与生产管理系统相互独立。无法与企业MES/数字化看板打通，数据散落在多套系统里。

二、讯鹏科技ESD防静电定制方案总览

1、工位核心层：双路IO备份监控仪 + 防静电腕带

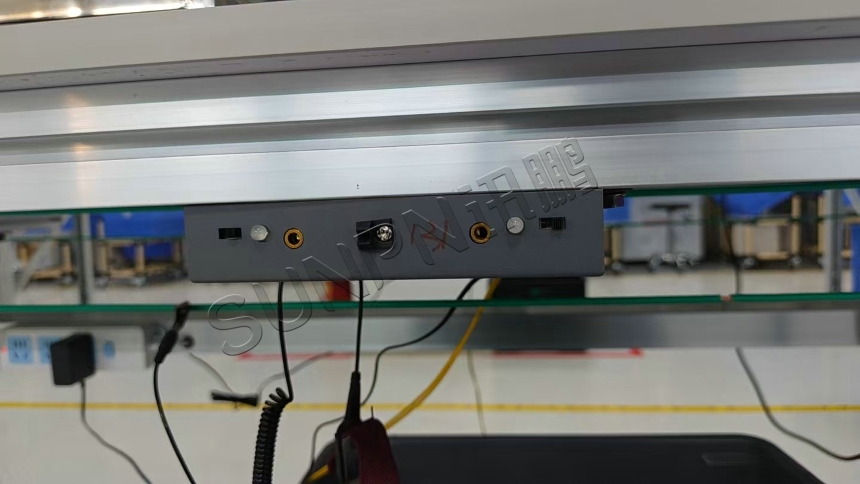

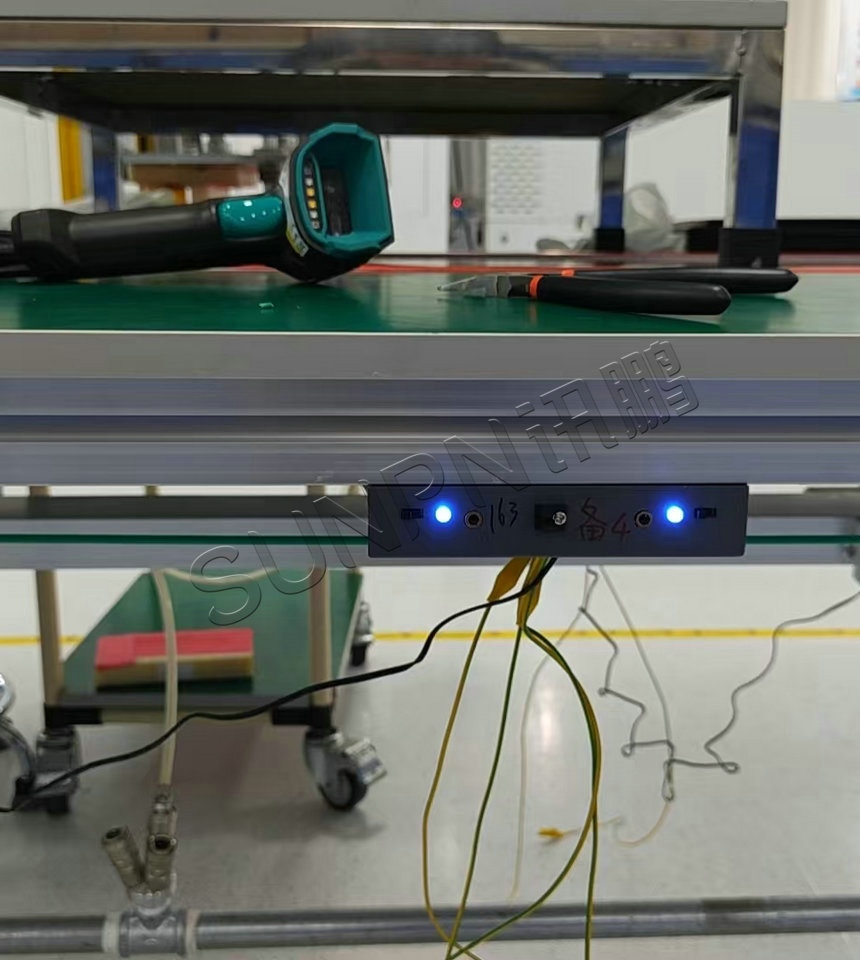

每条产线的每个装配工位配备一台讯鹏双路IO备份监控仪（SP-SBJD2C），配合防静电腕带、绿色防静电台垫、条码枪等作业外设。监控仪内置安全电源隔离电路，可同步检测腕带接地电阻与设备/台垫接地状态——作业员佩戴腕带是否合规、台垫是否有效接地，仪器上蓝色LED指示灯与蜂鸣器即时反馈，符合"监控仪内部专门增加了安全电源隔离电路，避免因外部电源故障对佩戴人员造成电击伤害"的产品设计。

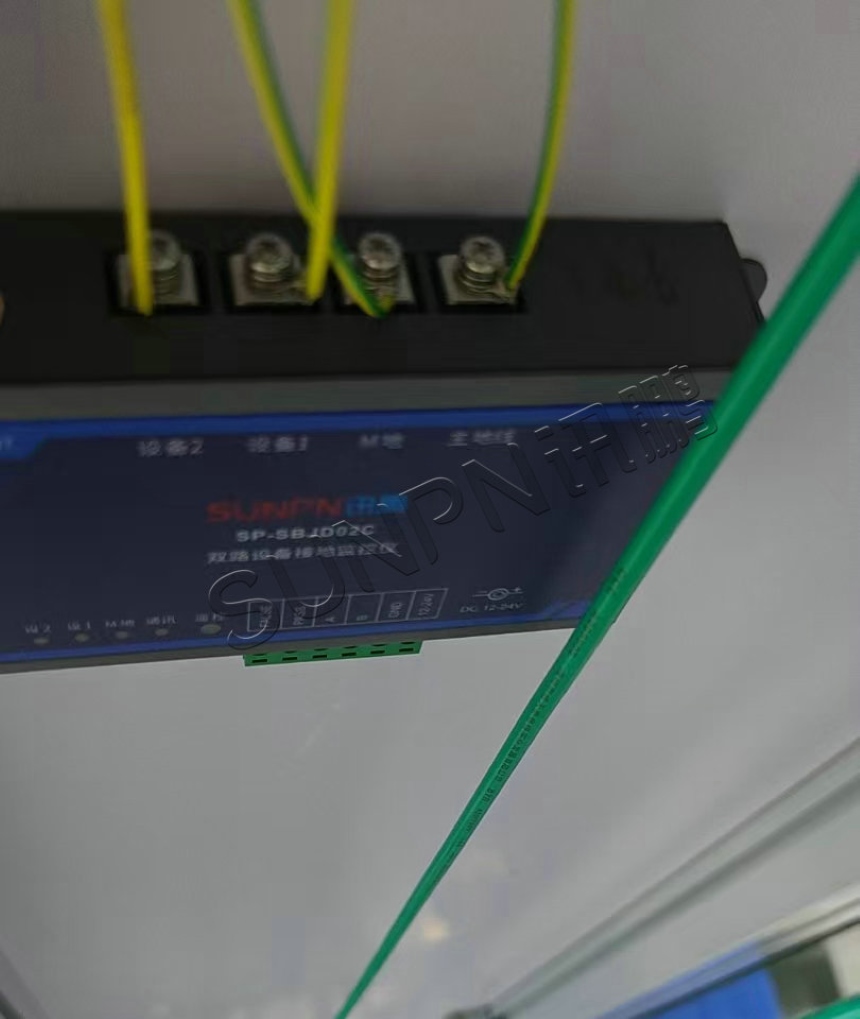

监控仪背板预留2路数字量输入与2路数字量输出（丝印清晰标识），可扩展LED警灯、电磁门锁、PLC联动等外设，背面同时预留接地端子与DC 12~24V宽压供电接口。

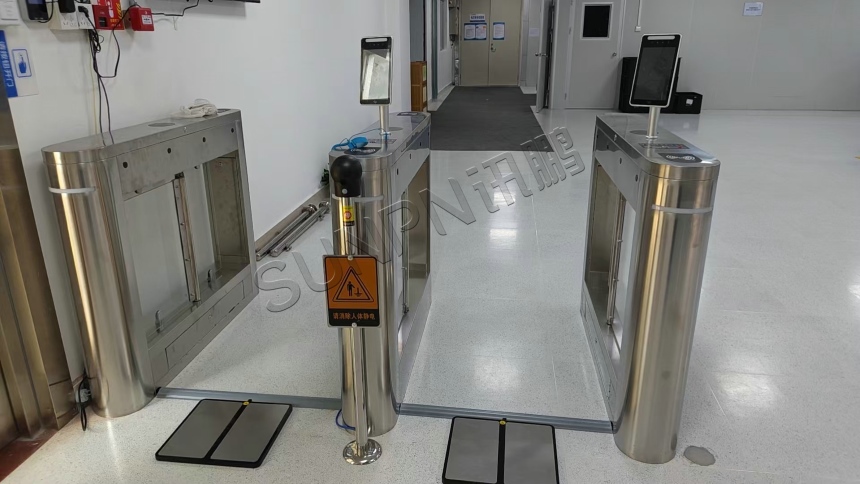

2、车间入口层：ESD防静电闸机 + 不锈钢静电释放球

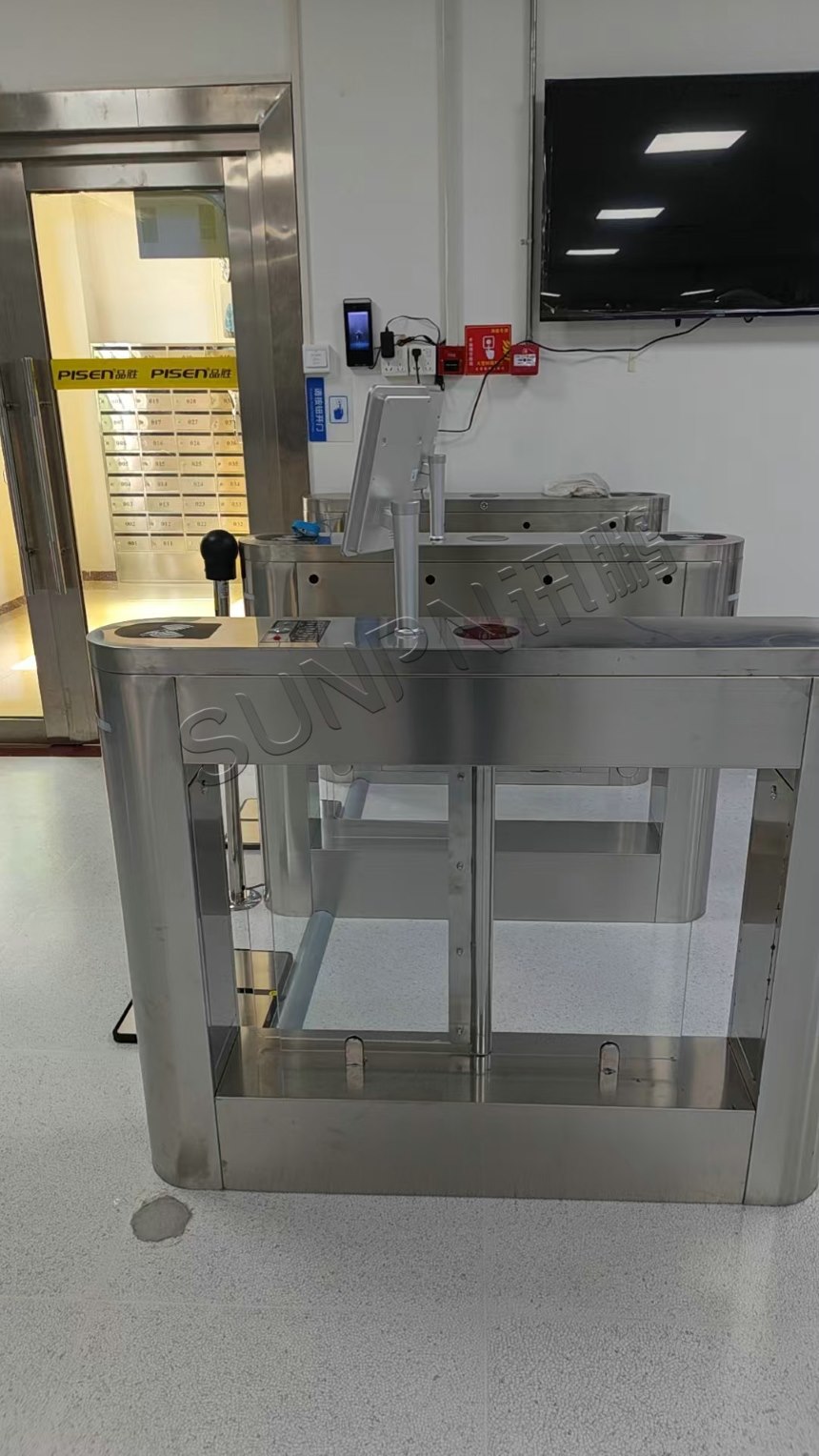

闸机型号为三辊闸（辊长510mm，直流电机驱动），闸头配备液晶显示屏用于人员身份核验与状态提示，闸机通道旁预留单向/双向通行切换能力。

3、集中可视化层：液晶电子看板 + 静电监测看板系统

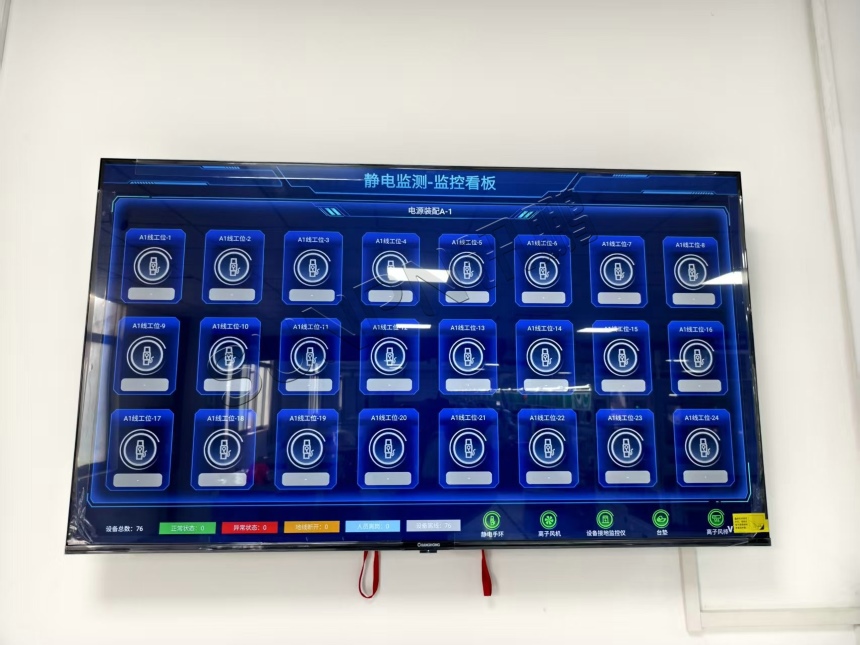

车间显著位置悬挂一台讯鹏液晶电子看板（Android 11，Quad-core Cortex-A55 2.0GHz，2GB+32GB），运行"静电监测-监控看板"系统：标题显示"静电监测-监控看板"与产线标识（如"电源装配A-1"），主区域3×8排布24个工位监测卡片（A1线工位-1至A1线工位-24），每个工位一个圆形雪花标识实时反馈该工位的静电合规状态；底部状态栏汇总"设备总数76、正常状态0、异常状态0、地线断开0、人体离岗0、设备离线1"，并展示静电手环、离子风机、设备接地监控仪、台垫、离子风机等分类监测入口。

4、后端接口层：RS485 / LORA + 上位管理软件

所有工位监控仪、入口闸机通过RS485有线或LORA无线，把数据汇总至上位管理软件；管理软件负责数据存储、实时显示、历史查询、异常告警、报表导出，并通过标准接口向液晶电子看板推送数据。整套网络层兼容RS232、RS485、蓝牙Mesh、RF433等工业级通讯协议，可与客户MES、企业管理系统无缝对接。

三、ESD防静电监控功能逐条落地

1、实时监控：腕带+设备+台垫三态同步

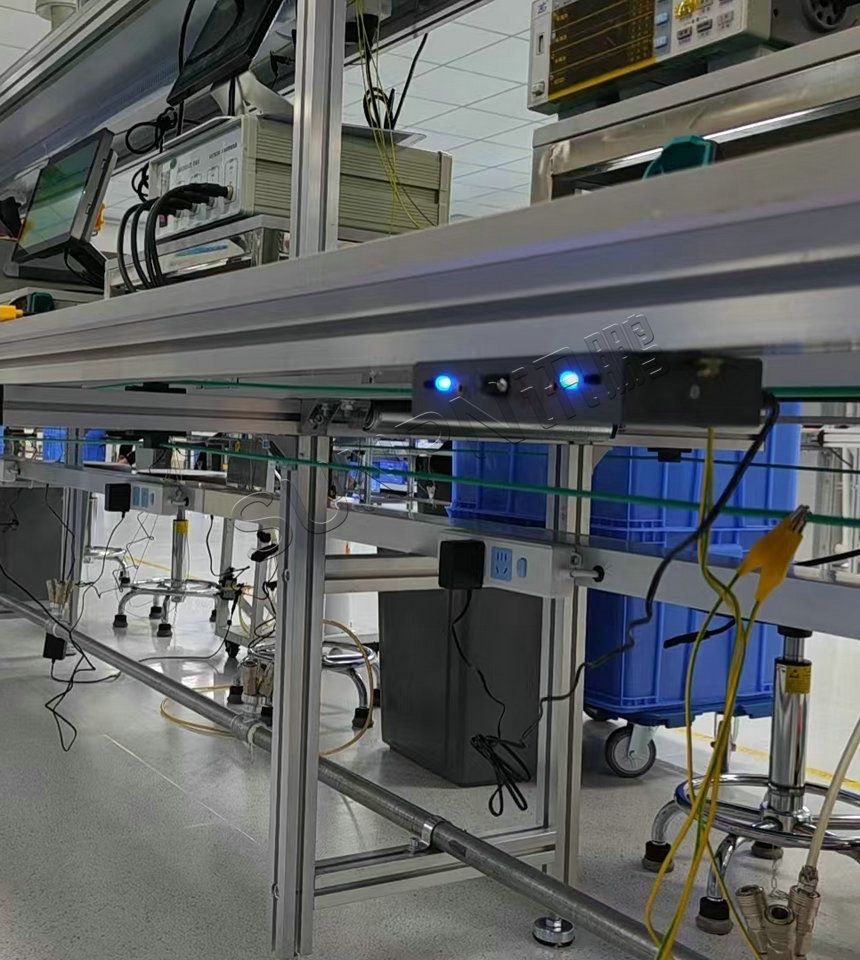

双路IO备份监控仪对佩戴腕带的人员、对接的设备、对接的台垫三类对象同步采集静电接地数据。任意一项偏离合规范围，仪器上蓝色LED立即转红、蜂鸣器同步报警，作业员可在数秒内完成自查——不必等到质检环节才发现静电防护失效。

现场除仪器自带蜂鸣器外，每工位顶部扩展一只LED警灯——绿灯代表运行状态正常，红灯代表监测异常触发告警。车间看板在显著位置集中复示所有工位状态，管理人员不必下到产线即可知晓异常点位。

管理软件记录所有工位每一次告警、每一次离线、每一次离岗的数据。客户产线若发生ESD致不良，可依据产品批次号反向查询当日同时段相关产线的静电状态，找出ESD事故的问题节点及原因记录，实现"产品若因ESD致不良，可查相关产线数据记录以找出ESD事故的问题节点"。

ESD防静电监控系统支持数据导出Excel表格，方便管理者做月度、季度质量分析报表；同时可结合"ESD防静电监控系统实现目视化看板管理与系统报表分析，提供数据助管理者快速决策"的能力，让品质改善真正落到数据上。

车间入口闸机联动静电释放球与脚踏板，作业员未完成释放动作闸杆保持锁止，从源头降低外部静电带入产线的概率；闸机自身记录每次进出的人员、时间、通行结果，与上位管理软件统一存档。

ESD防静电监控系统支持环境监测、MES、ESOP、安灯、设备管理、生产报工等多模块集成，帮助客户实现一站式管理——管理者不必在多套系统之间来回查找，静电数据与生产数据同源同表。

异常发生时，系统支持向指定人员推送消息通知，支持消息通知渠道多端到达，避免遗漏；现场LED显示屏实时监控与报警，工位除监测仪自带蜂鸣器报警还可扩展LED警灯，形成"现场+远程"双通知。

四、讯鹏科技ESD防静电现场实施

1、设备部署

按"入口闸机—工位监控仪—车间看板"三层结构部署：

（1）入口层：装配车间门口双向三辊闸（SP-GB-SGZ）+人体不锈钢静电释放球+脚踏板；

（2）工位层：每工位一台双路IO备份监控仪（SP-SBJD2C），配合腕带、防静电台垫；

（3）看板层：车间显著位置安装液晶电子看板，配套控制电脑与上位管理软件。

按讯鹏标准实施流程推进：标准计划时间7天，覆盖现场勘察、方案确认、设备安装、接线调试、上位软件配置、看板联动测试；定制部分（多模块打通）按30天定制计划时间推进。安装完成后逐工位校准腕带检测灵敏度、台垫接地电阻告警阈值，确保量产状态下不漏报、不误报。

ESD防静电监控系统通过管理软件标准接口，把工位静电数据接入客户MES系统，与生产报工、设备管理形成闭环：每一件产品的生产装配过程都有工位静电状态数据可查。

深圳某充电宝工厂的ESD防静电监控系统案例，是讯鹏把"实时监控、数据存储、动态显示"三件事做成数据可追溯水位的典型实践。我们没有把数据锁在自己的协议里，也没有套用通用模板——双路IO备份监控仪、入口闸机、车间看板三层结构根据客户产线真实数据流定制，软硬一体能直连实现数据可视化与生态打通。
