在电子装配车间，多品种、小批量的生产模式与频繁的工艺切换，让传统纸质SOP的版本混乱、更新滞后成为顽疾。新员工依赖“师傅带教”，不仅培训周期长，作业标准化更是无从谈起。如何告别“纸上谈兵”，让作业指导真正服务于产线？讯鹏科技ESOP系统应运而生，以电子化、可视化的方式重塑作业现场。

一、项目背景

1、行业现状

（2）一线员工技能差异较大，新员工培训依赖 "师傅带教"，作业标准化执行难度高，且难以量化评估。

2、客户痛点

（2）过程数据缺失：工位作业数据靠人工记录，良品率、节拍、异常事件等关键指标无法自动汇总，管理层难以实时掌握产线状态。

（4）质量追溯慢：物料错装、漏装等问题往往在终检环节才被发现，追溯困难、整改成本高。

二、讯鹏 ESOP系统解决方案

1、方案概述

本项目为某电子装配车间部署讯鹏科技 ESOP（Electronic Standard Operating Procedure）电子作业指导书系统。该系统以工位级显示终端为核心，配合 3D 作业指引、生产工单联动、扫码追溯、首件检验、设备参数管理等模块，将传统纸质 SOP 升级为电子化、可视化、可数据化的作业指导体系。

2、系统核心功能

（1）工位级 ESOP 显示终端

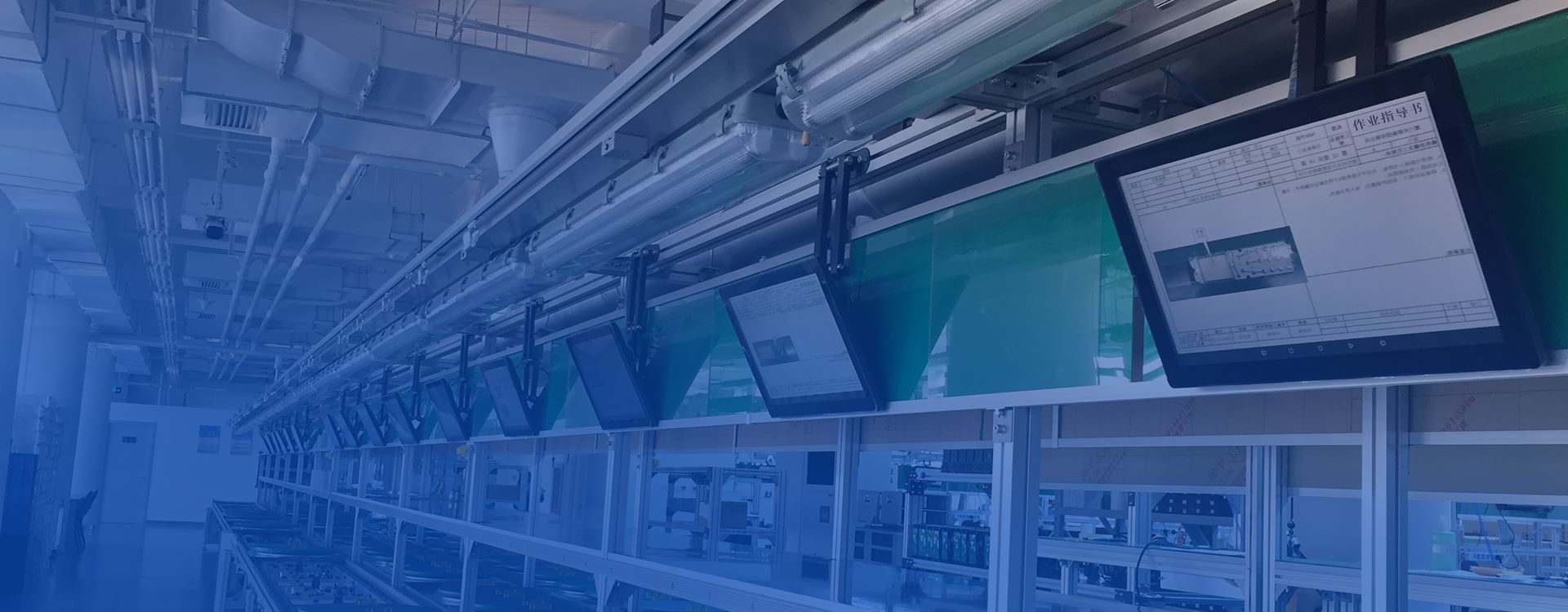

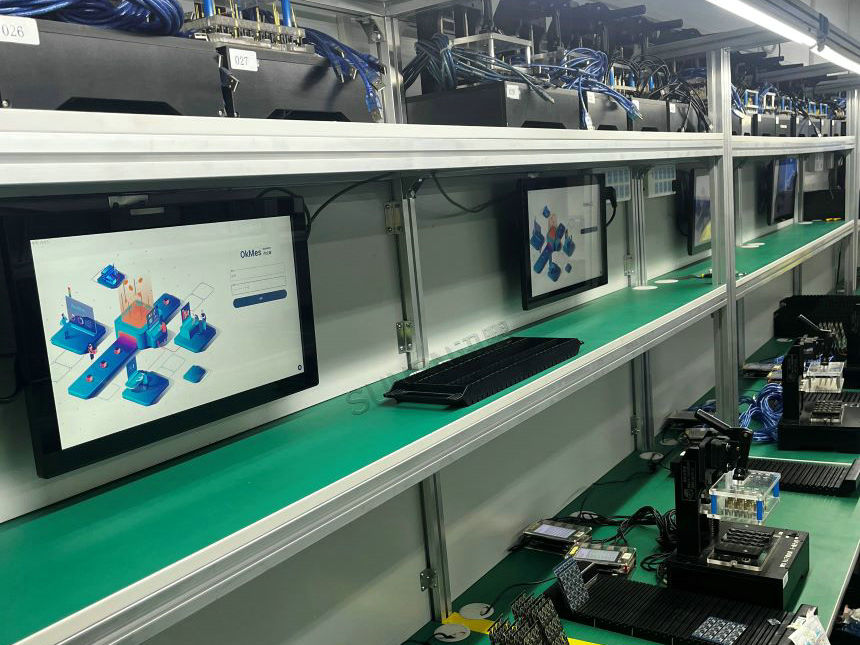

a.每个工位配置一台液晶显示终端，通过铝合金型材支架悬挂在工位上方，不占工位台面空间。

c.终端采用工控主板 + POE 供电方案，单根网线同时解决供电与通信，安装简洁、维护方便。

（2）3D 作业指引

a.关键工序支持 3D 装配示意图、爆炸视图、动画演示，操作员可直观看到零部件装配顺序、方向、位置。

c.支持多视角切换、局部放大、关键步骤标注等交互动作。

（3）生产工单联动

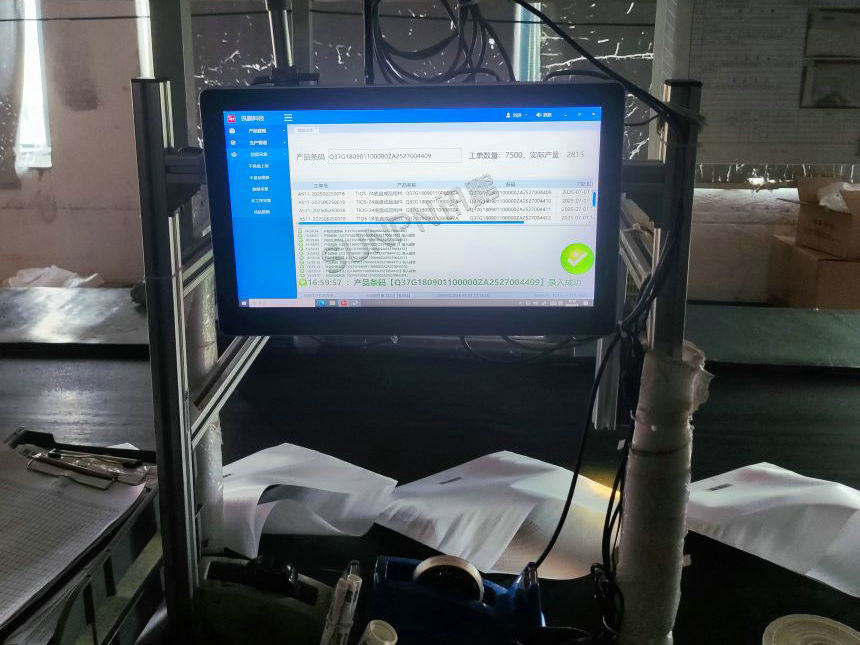

a.ESOP 终端与客户 ERP/MES 系统对接，实时显示当前工单编号、计划数量、实际产量、扫码追溯记录。

c.支持多工单排队显示，工艺切换时无需人工干预。

（4）工序流程可视化编辑工具

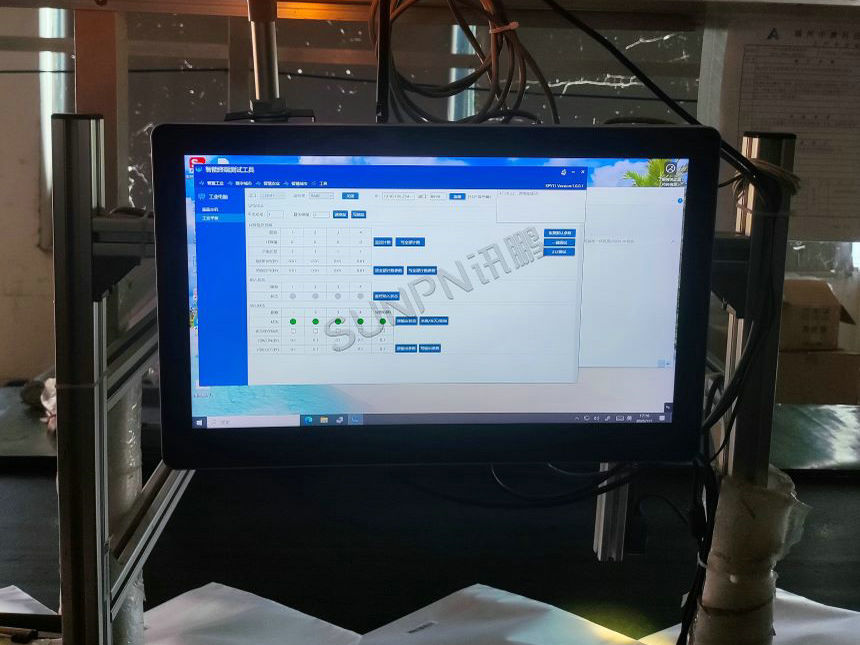

a.工艺工程师可通过 "智能物联装配工具" 后台，用拖拽方式配置工序路线、工时、关键工序、检验节点。

c.支持工序模板复用，新建产品时可直接调用已有工艺路线。

（5）扫码追溯

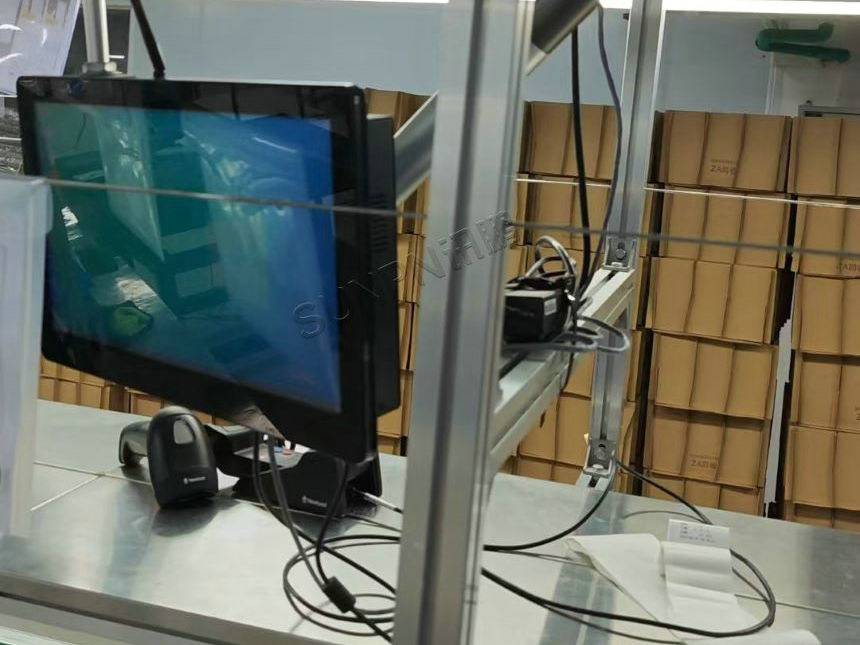

a.每个工位配备 Honeywell 工业级条码扫描枪，扫描物料条码后系统自动调出对应作业指导书。

b.错料、漏料、未扫码等异常情况触发即时告警。

c.扫描记录与工位、工序、操作员、时间戳一一绑定，形成完整追溯链。

（6）首件检验 + 设备参数管理

a.首件检验结果可在同一终端录入，减少多系统切换。

c.支持设备维修记录、点检表电子化，提升设备管理规范性。

三、项目实施过程

1、现场勘察与方案设计

（1）梳理客户车间全部工位清单（编号、作业内容、所属工序），明确 ESOP 终端部署范围。

（2）每个工位逐一现场勘察，确定终端安装位置、视角、高度、供电走线。

（3）根据工位空间差异定制铝合金型材支架，确保安装后不阻挡作业、不干扰物料周转。

（1）根据客户产品工艺，配置工序流程图（起点 → 各工序节点 → 关键工序 → 终点），录入每个工序的工时、作业要点、3D 装配示意图。

（3）配置扫码追溯逻辑，每个工位扫描物料条码后自动调出对应作业指导，未扫或错扫触发告警。

（1）对工艺工程师开展 "智能物联装配工具" 操作培训，使其能独立完成工序配置与工艺变更。

（2）对一线操作员开展 ESOP 终端使用培训，包括扫码、查看指引、异常上报等基础操作。

（3）对班组长开展数据查看与异常处理培训，包括工单进度、良品率、设备参数等关键指标的查看方式。

（4）小范围试运行 1-2 周，收集反馈，调整工序配置与界面布局后正式上线。

四、落地成效

1、作业标准化升级

纸质 SOP 全部电子化，工艺变更即时下发到工位，彻底杜绝版本混乱与新旧混用。

2、培训效率提升

新员工对照 3D 装配示意图即可独立上岗，平均培训周期从 7 天缩短至 3 天。

3、数据自动采集

工位作业过程数据自动汇总，良品率、节拍、异常事件实时可查，管理人员无需到现场即可掌握产线状态。

物料扫码后自动关联作业指导，错料、漏装问题大幅减少，质量追溯从 "事后查" 变为 "事前防"。

无纸化车间减少了纸质文件的印刷、发放、回收、销毁管理负担，车间整体观感与定置管理水平同步提升。

五、方案适用场景

手机、消费电子、汽车电子、LED 模组等组装产线。

白电、小家电的零部件装配、包装工位。

汽车线束、连接器、传感器等劳动密集型组装产线。

4、多品种小批量、工艺变更频繁的离散制造车间

每天 / 每周多次切线、工艺变更下发要求高的产线。
