东莞某企业安灯呼叫管理系统

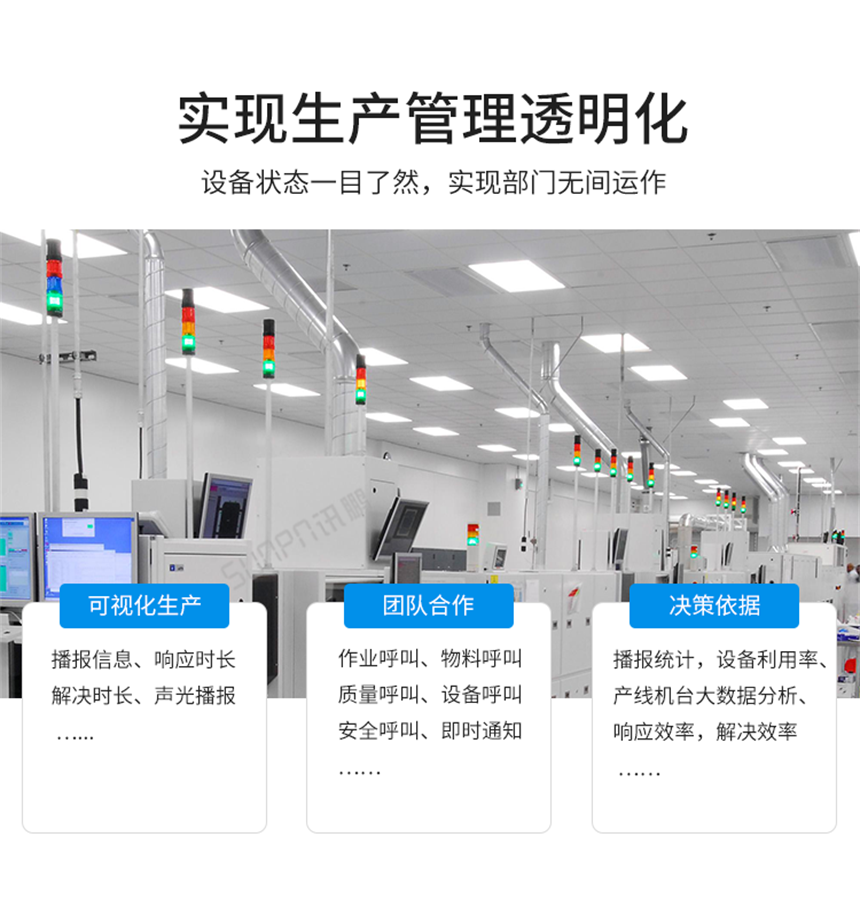

讯鹏为某电梯企业做的安灯报警看板管理系统是LED不锈钢边框同步显示看板,内容包含设施生产状态与各机械设备的运行生产信息,为管理人员提供更直接和准确的生产现状信息,更重要的是让机械维护人员更快速的了解各工位设备的运行状况,从而更快速的为生产人员解除故障,实现跨部门的无间合作,为公司节省资源和提高生产效率。

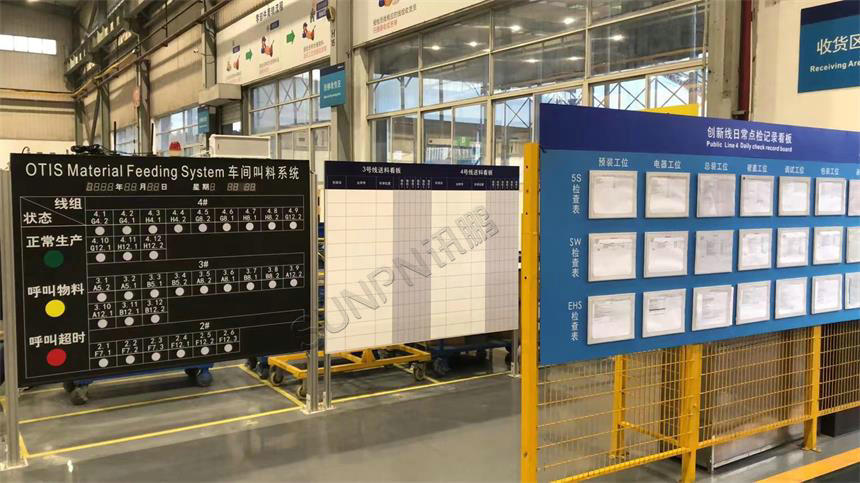

安灯呼叫看板管理系统——现在照片

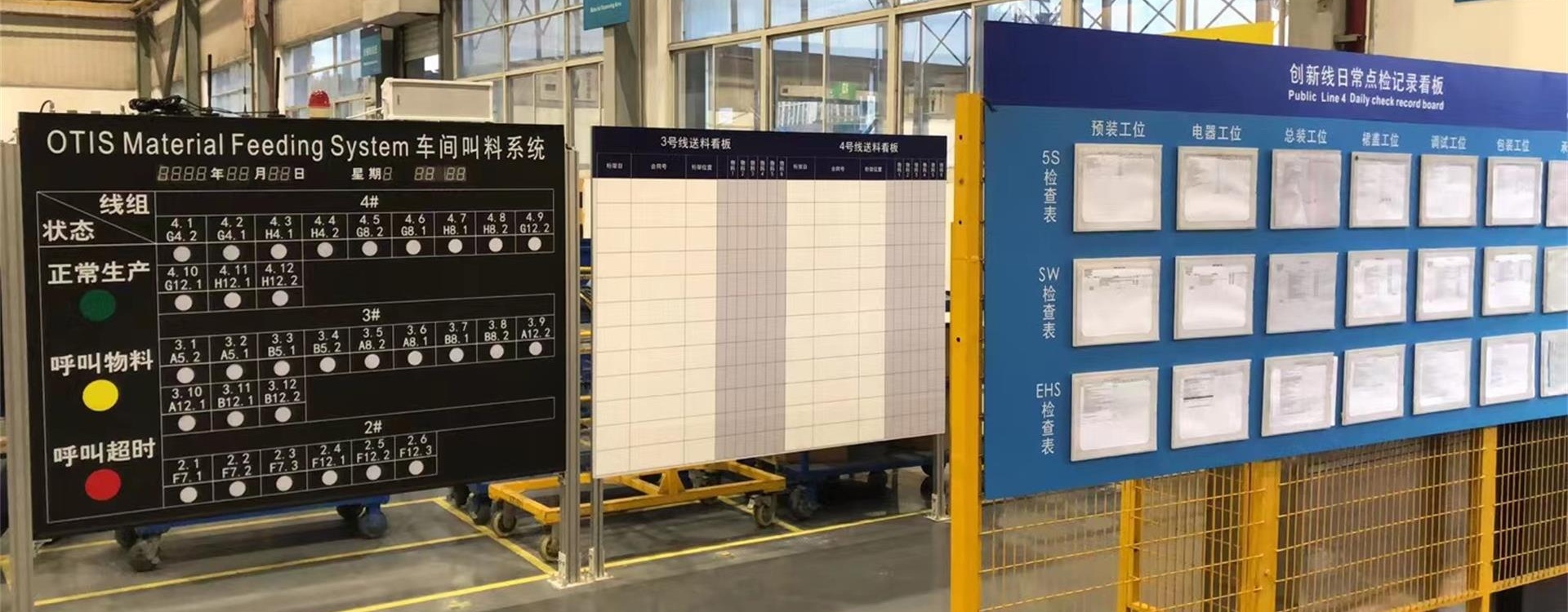

安灯呼叫看板——现场案例

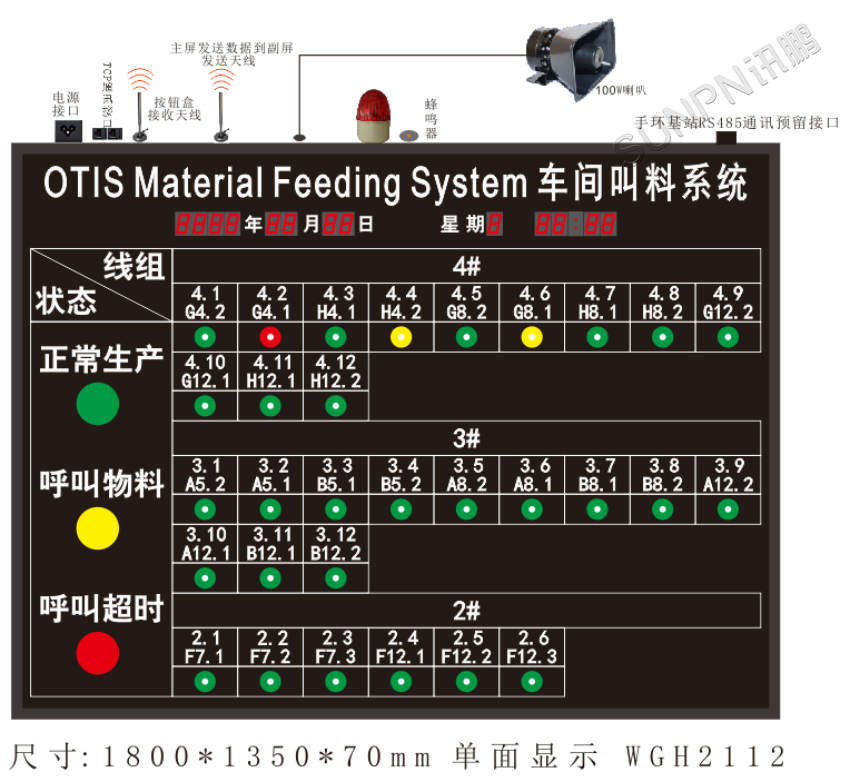

安灯呼叫看板——系统示意设计图

安灯呼叫看板——系统设计示意图

安灯看板材质
1、边框:铝合金边框14CM(两个边框合起来)颜色:黑色
2、安装:角铁安装(固定在显示屏的两侧)
3、面板:LOGO户外高清写真的字体
4、背光:采用灯箱片(实际图片参考)讯鹏工艺
5、键盘,4条带三芯线
6、计划数,实际数,停止时间,数码管显示3寸管显示红色。
7、运行中,换车型,故障中,职制等采用灯箱片。


安灯系统功能

每个安灯系统的功能都是根据需求来来定制的,所以不是每个都一样哦

1、年月日、时间:通过遥控器编辑校正,自动运行,实时更新。上位机可校正时间(北京时间)。
2、星期:通过北京时间自动计算显示,实时更新。
3、20个工位,每个工位三种状态,分别对应20个无线按钮盒,每个按钮盒3种状态,中间一个为取消全部状态,注意按下按钮对应看板的状态是上位机发送的。先由盒子发送数据到200A网关接收,再由上位机发送到看板20个位置对应的状态。
4、按中间的“取消”按钮,可同时取消当前工位所有的报警状态。
5、蜂鸣器根据异常状态同步报警,遥控器可打开/关闭报警声音。
6、提供软件管理平台:权限管理、数据汇总报表管理、异常事件、短信通知信息管理等 (短信通知可逐级上报通知内容可自定义)。
7、报表输出:系统后台每日自动生产事件日志,生成相应的事件、次数,支持条件查询。
8、语音播报功能,按钮盒触发呼叫物料,播报内容如下,30个按钮盒位置,(可以通过遥控器设置音量和每次呼叫的播报次数,参数的单位为次)比喻设置3次,每次呼叫只需要把相同内容播报3次即停止


安灯看板管理系统——呼叫示意图

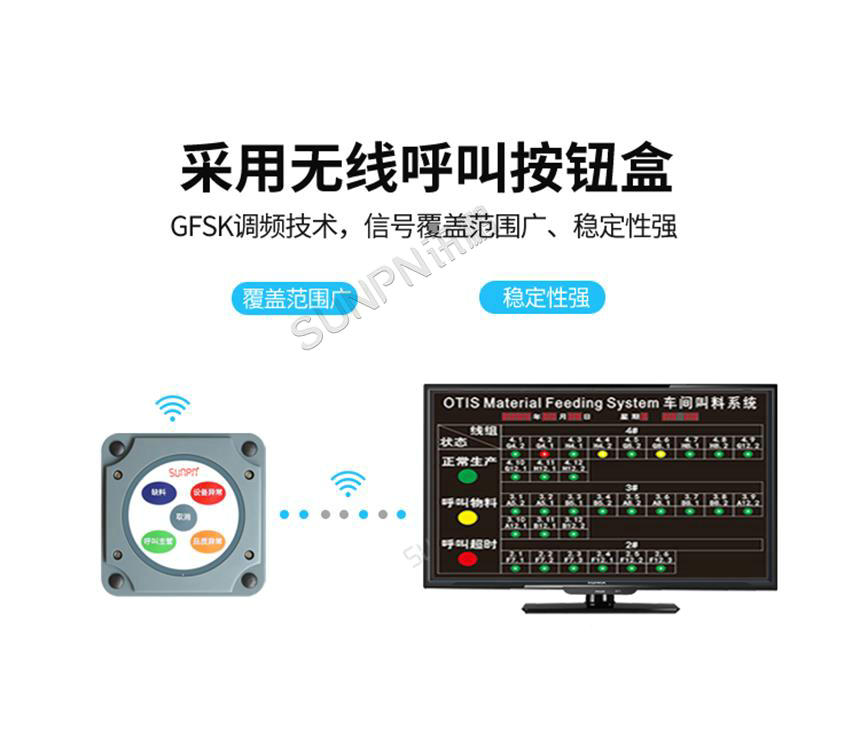

安灯系统——多功能呼叫按钮盒



安灯系统介绍

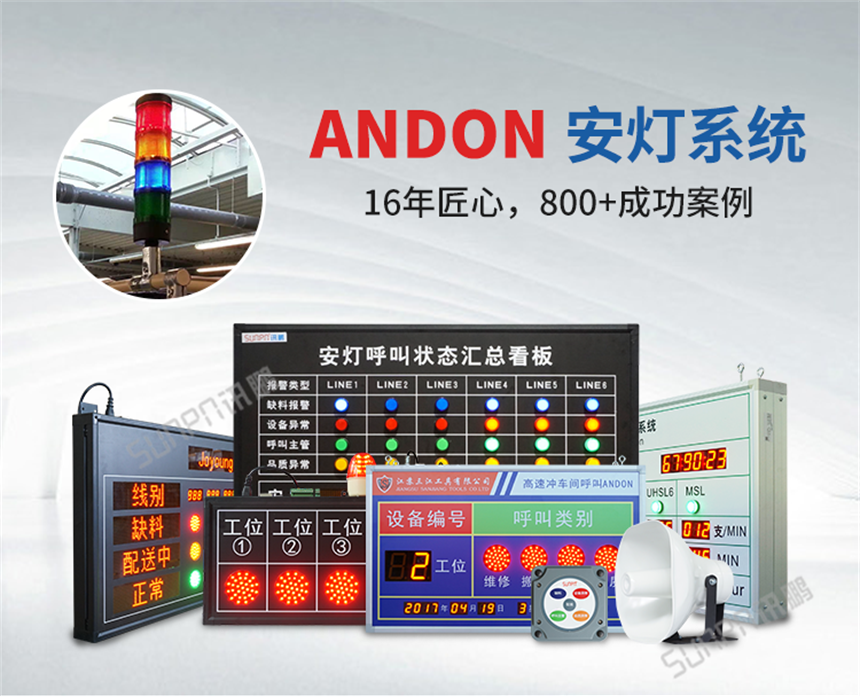

讯鹏安灯呼叫看板——产品介绍安灯呼叫看板——系统组成

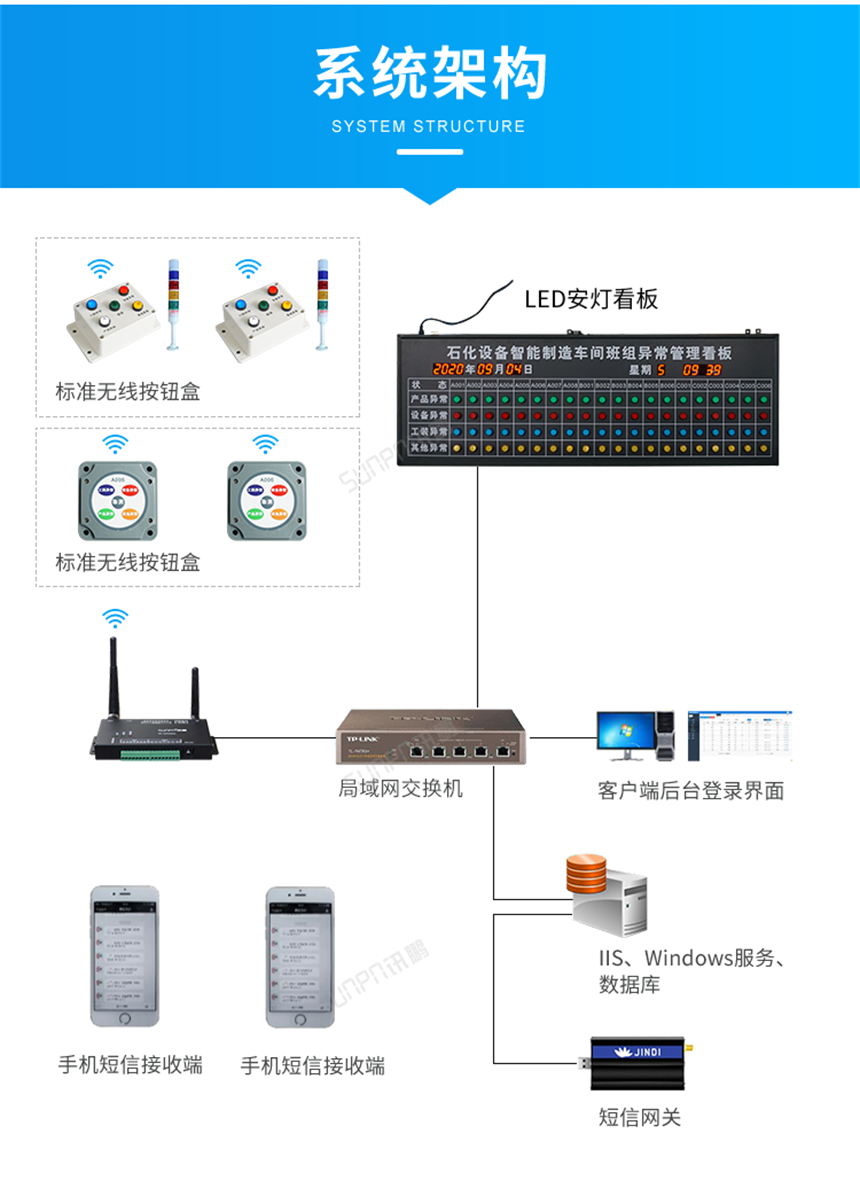

安灯系统常用架构示意图

安灯呼叫看板——系统架构示意图

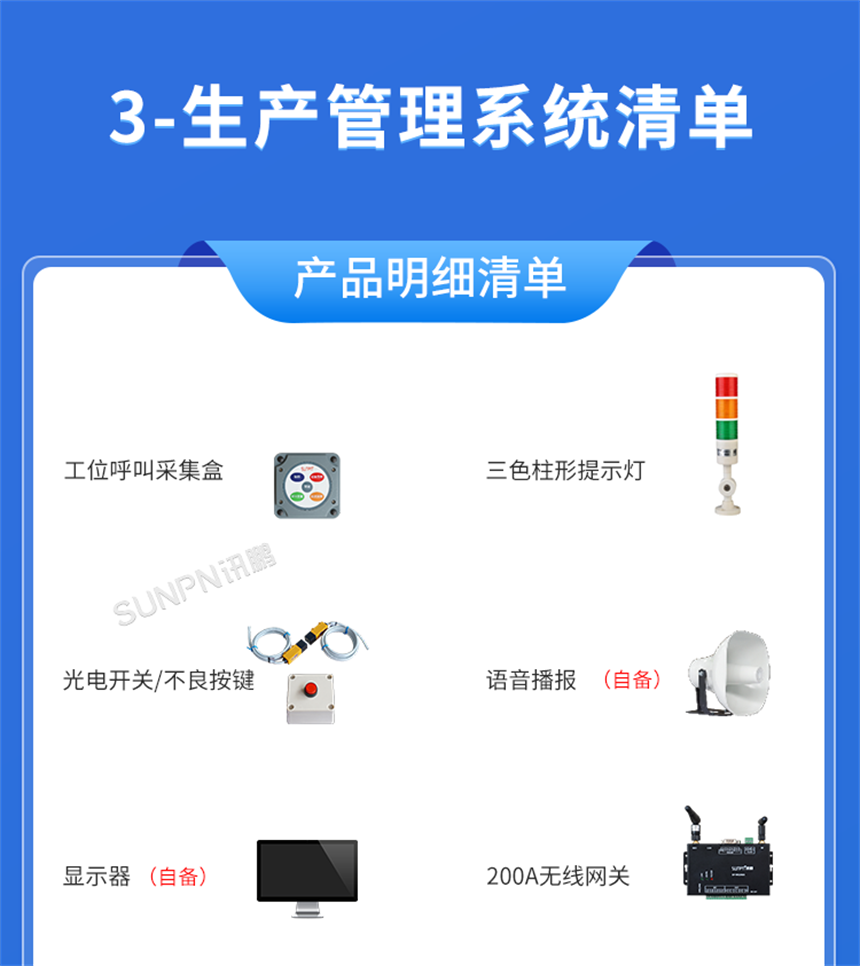

生产管理系统项目清单

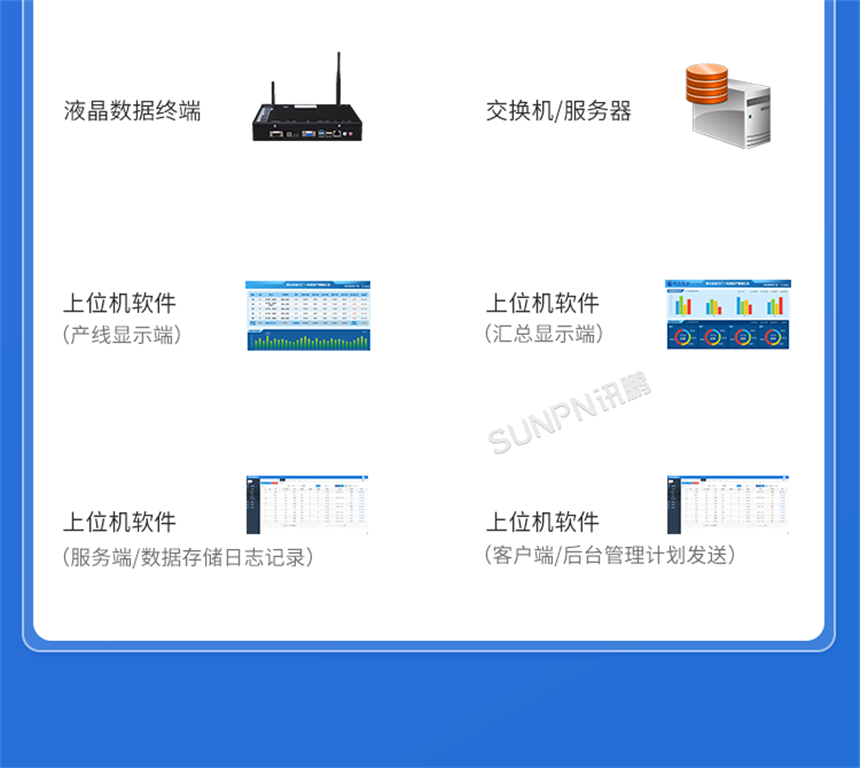

安灯呼叫看板——项目选配清单安灯呼叫看板——项目集成软件

此安灯系统负责人

安灯呼叫管理系统——邬国辉
