烟台和兴产业安灯呼叫看板系统案例_讯鹏科技

当前位置 : 首页案例安灯呼叫系统烟台和兴产业安灯呼叫看板系统案例

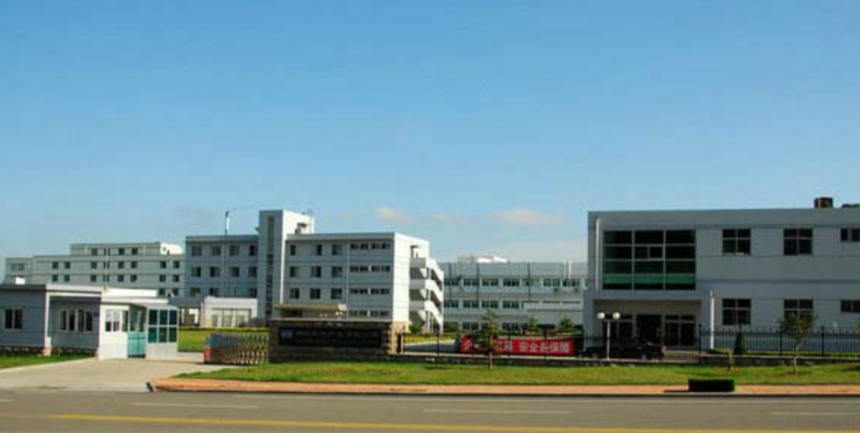

和兴产业照片

烟台和兴产业有限公司位于烟台市莱山区，占地两万平方米。公司主要从事塑料精密部件的注塑加工以及模具加工的有关设备、机器设计与制造。

本次安灯呼叫系统的需求能实时播报某生产线某工位的呼叫信息，呼叫类别搬运员、品质异常检测员、管理员、设备异常作业中断等信息，同时实时显示年月日时间信息。显示信息由无线按钮盒下发到看板。

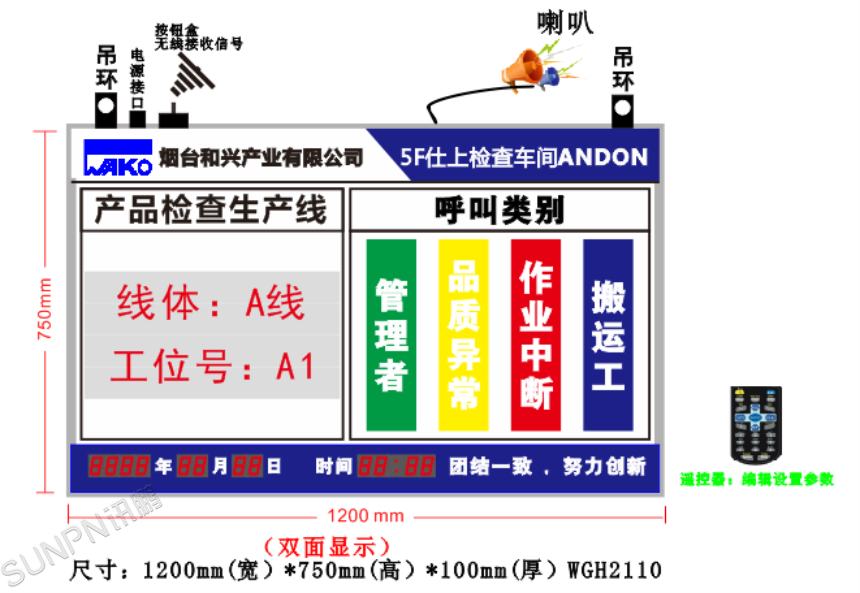

看板系统设计示意图

安灯呼叫看板设计示意图

安灯呼叫看板显示功能：

1、10条生产线，每条线20个工位，每个工位一个无线呼叫按钮盒。

2、无线呼叫按钮盒上5个小按钮分别对应显示屏搬运工、作业中断、品质异常、管理者，当某条生产线有异常状况时，工作人员按击1次当前工位小按钮，显示屏对应的线别、工位号、呼叫类别显示相应的报警信息（如显示第几条生产线、呼叫类别灯箱点亮）同时喇叭开始语音播报；当出现多个工位呼叫时，按先后次序循环播报，间隔10秒；当异常解除时，再次按击同一小按钮，取消这次报警（报警取消时，则消除这条报警信息，相应的功能关闭），误按可以直接按取消按钮解除报警。

3、呼叫喇叭的音量大小可以使用遥控器调节，播报时间间隔可使用遥控器调整。

4、时间、年月日可用遥控器校准，校准后自动走时。

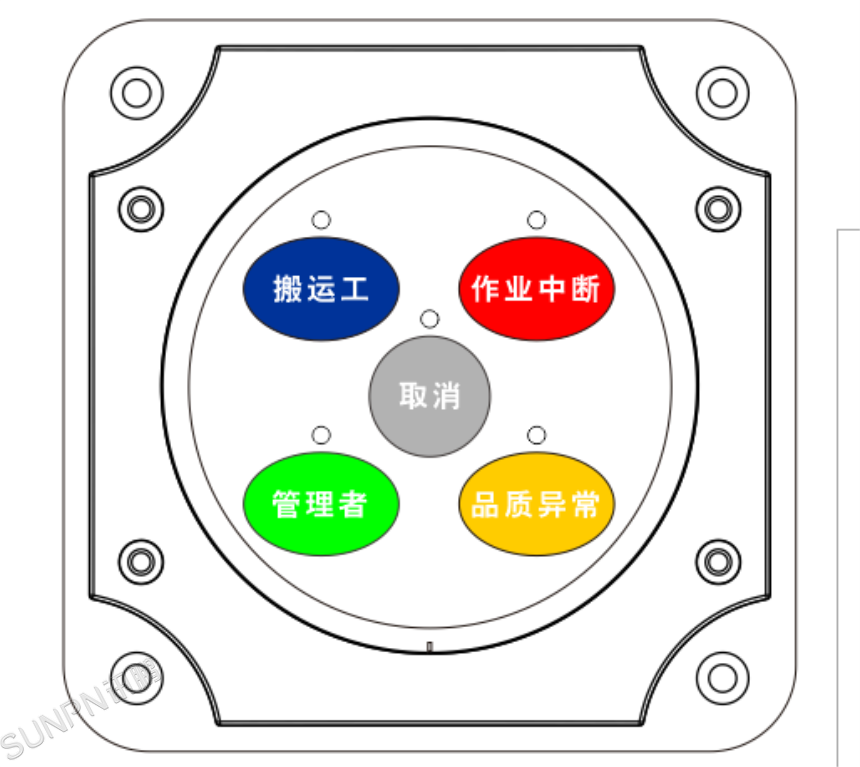

无线安灯呼叫按钮盒信息设计示意图

无线安灯呼叫按钮盒设计示意图

安灯呼叫看板系统参数介绍：

1、看板正反面显示，显示内容一致。

2、材质：边框为银色铝合金，面板背板均为有机玻璃，LED显示采用1.5寸单红数码管、3.0单元板显示。

3、电源接口：航空头接口、三角插头。

4、呼叫方式：采用无线按钮传输呼叫（智能人工语音播报）。

5、安装方式：吊环吊挂试。

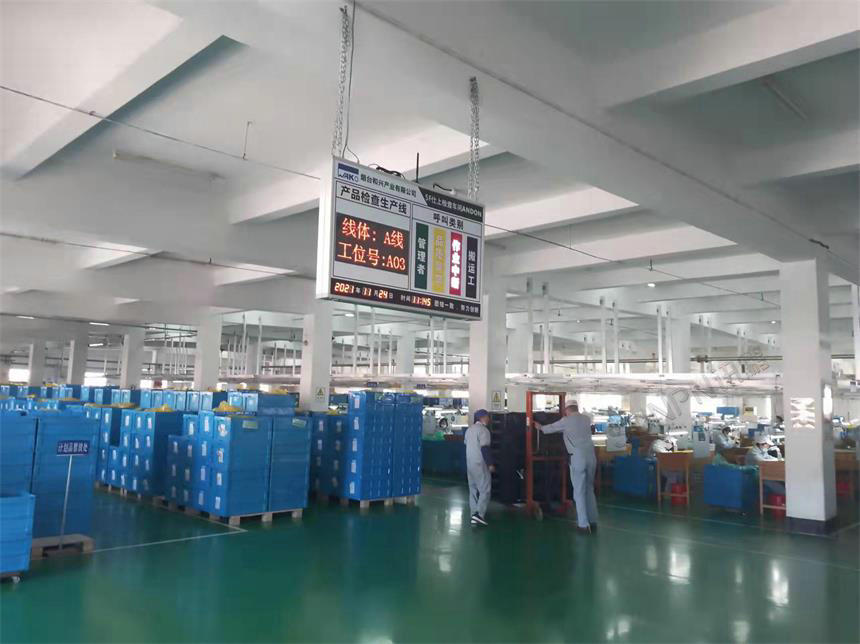

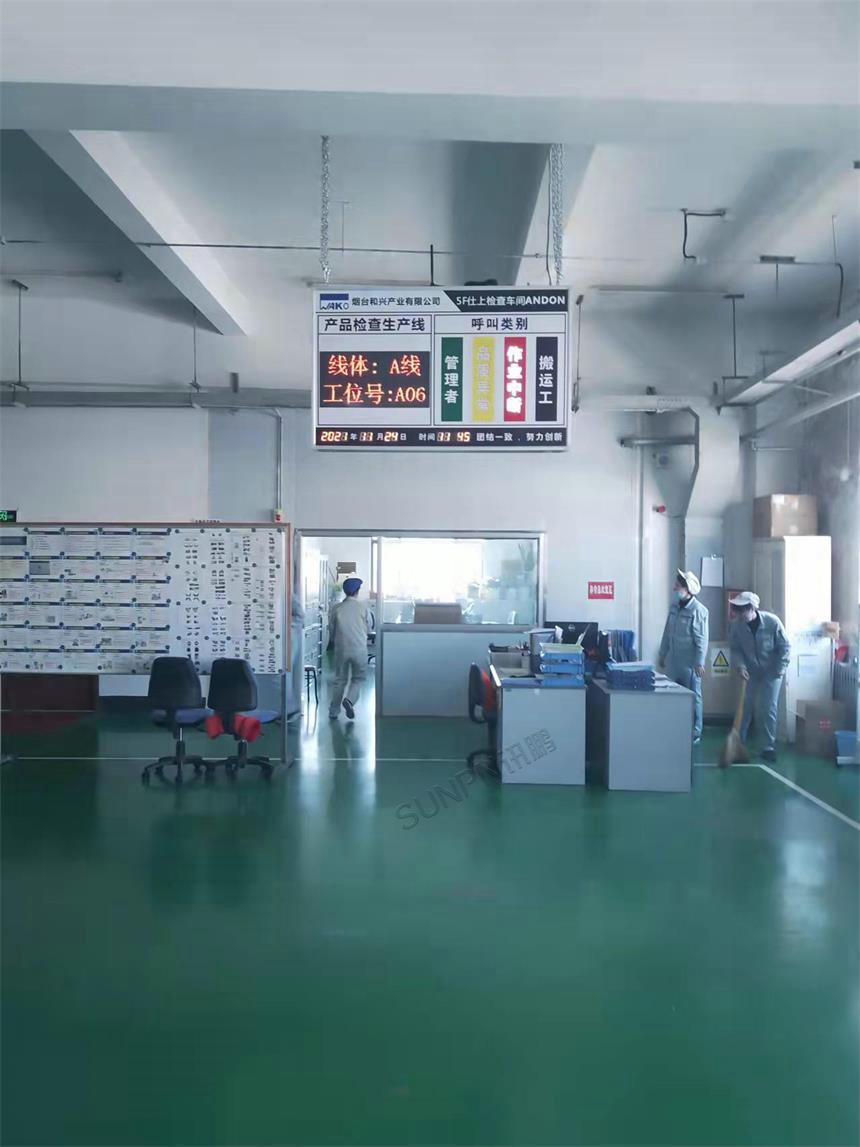

和兴产业有限公司安灯看板系统——现场照片

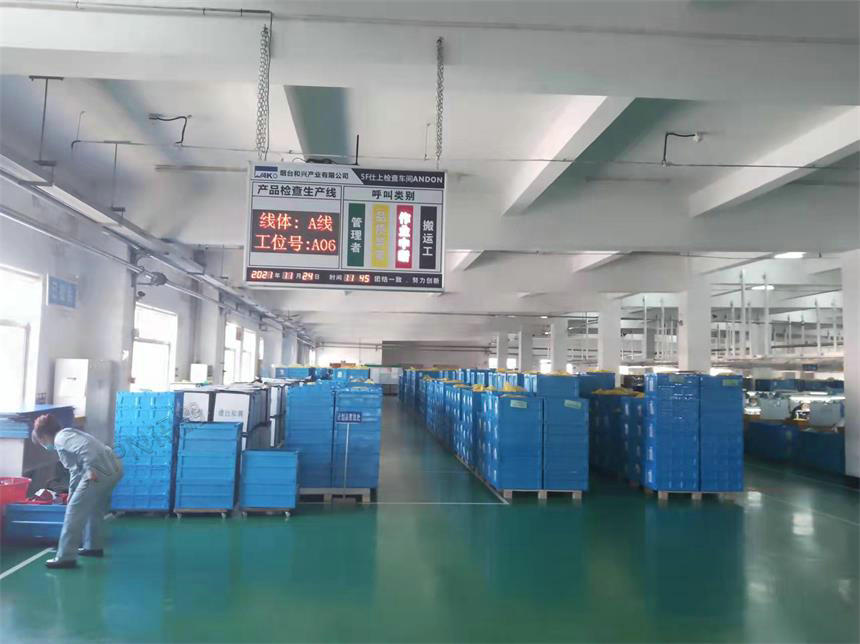

和兴产业有限公司安灯呼叫看板现场照片

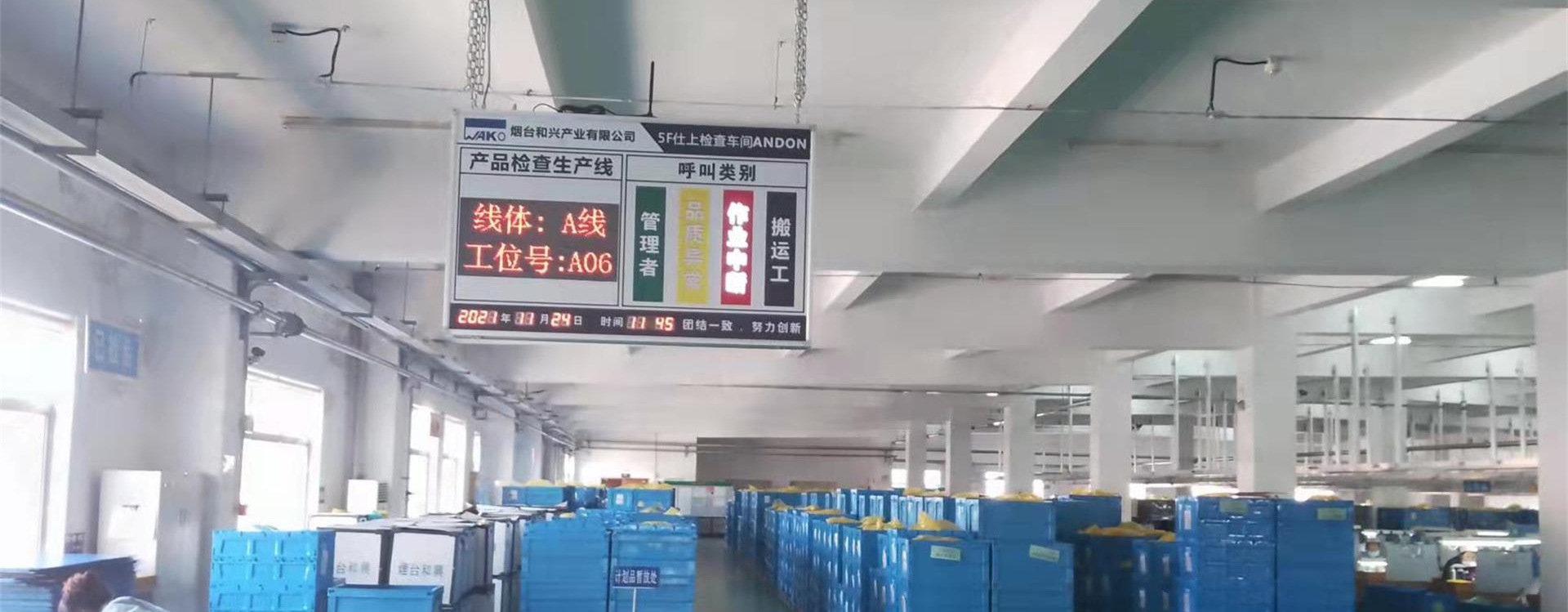

和兴安灯呼叫看板系统现场照片

讯鹏科技安灯呼叫看板系统案例

安灯呼叫看板管理系统负责人——邬国辉

讯鹏安灯系统负责人——邬国辉

安灯系统的七大优势：

1、实现精益生产、实时监控、降低成本、提高效率。

2、提升管理效率，建立目视管理，信息传递快捷化，工序过程透明化。

3、加强部门对接，通过看板、显示器、呼叫器以及安灯软件,实现生产现场各部门无缝衔接，缩短产线等待时间，及时反映生产中问题，确保生产顺利进行。

4、加快异常处理速度，现场操作人员异常呼叫，产线缺料呼叫,产线停线、故障异常上报都可以提高生产效率。

5、促进持续改善记录每一次异常报警种类、响应时间和处理用时，为精益生产管理的分析和后期的持续改善提供数据支撑，实现异常状态追溯。

6、提高生产效率，设备运行状态全局动态监测，有效减少停机时间，提升设备综合效率和人员效率。

7、多样声光报警方式，可根据需求定制同步看板、微信安卓/IOS APP、邮件、智能腕表等呼叫方式随时随地查看产线与机台实时状态。

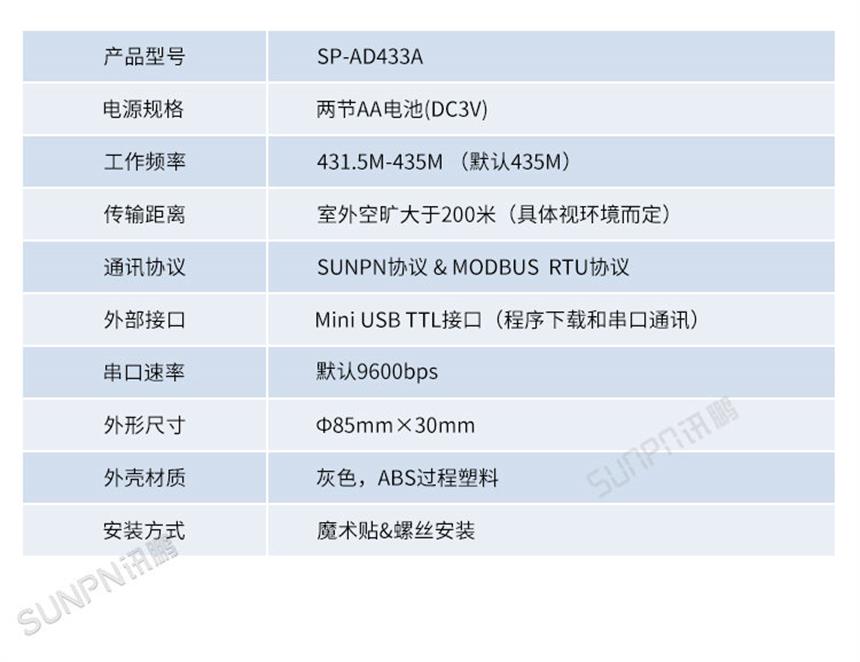

无线安灯呼叫按钮盒产品参数

无线安灯呼叫按钮盒无线安灯呼叫按钮盒产品参数

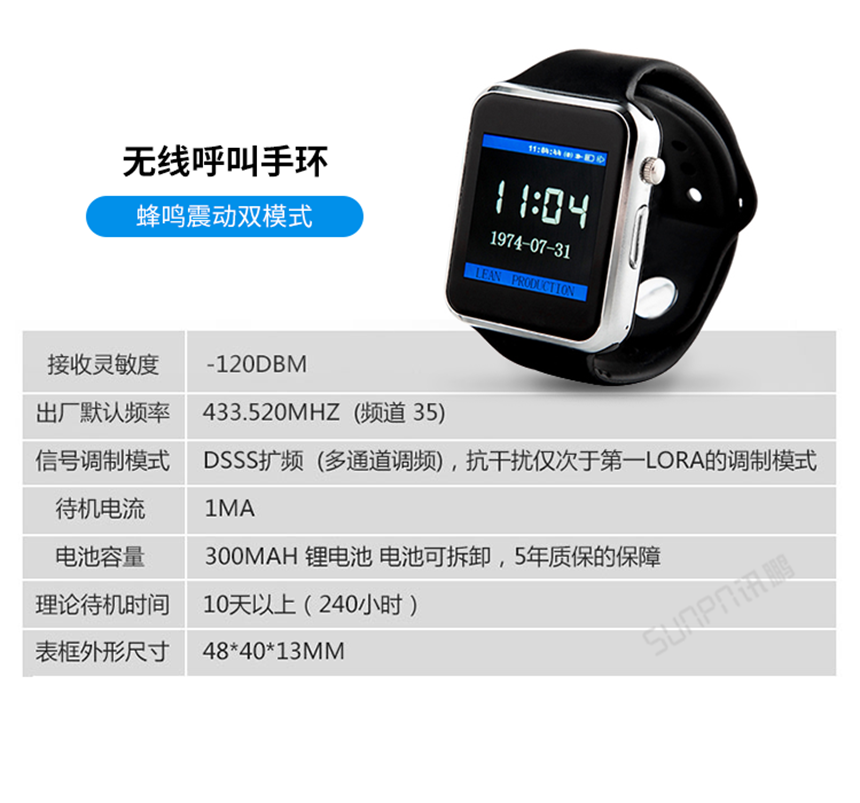

无线呼叫智能腕表产品参数

安灯呼叫智能腕表参数

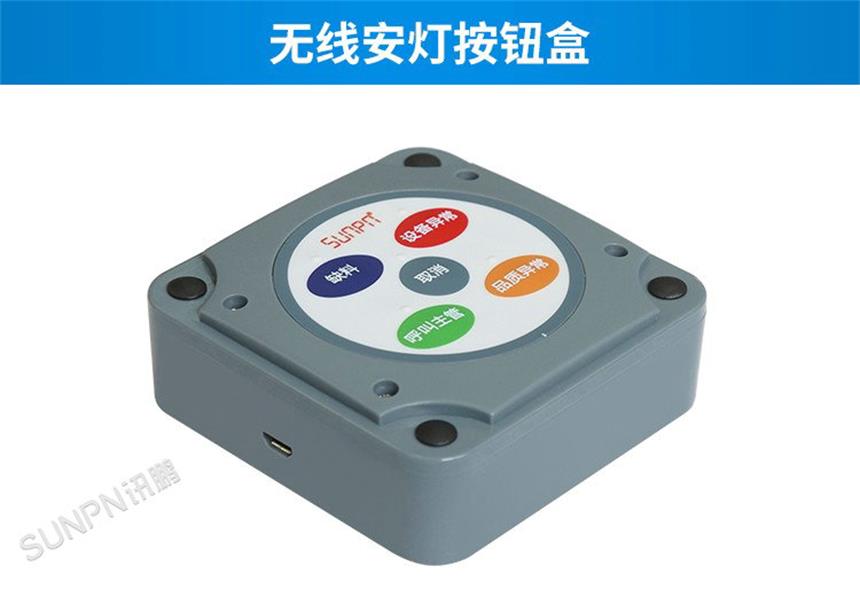

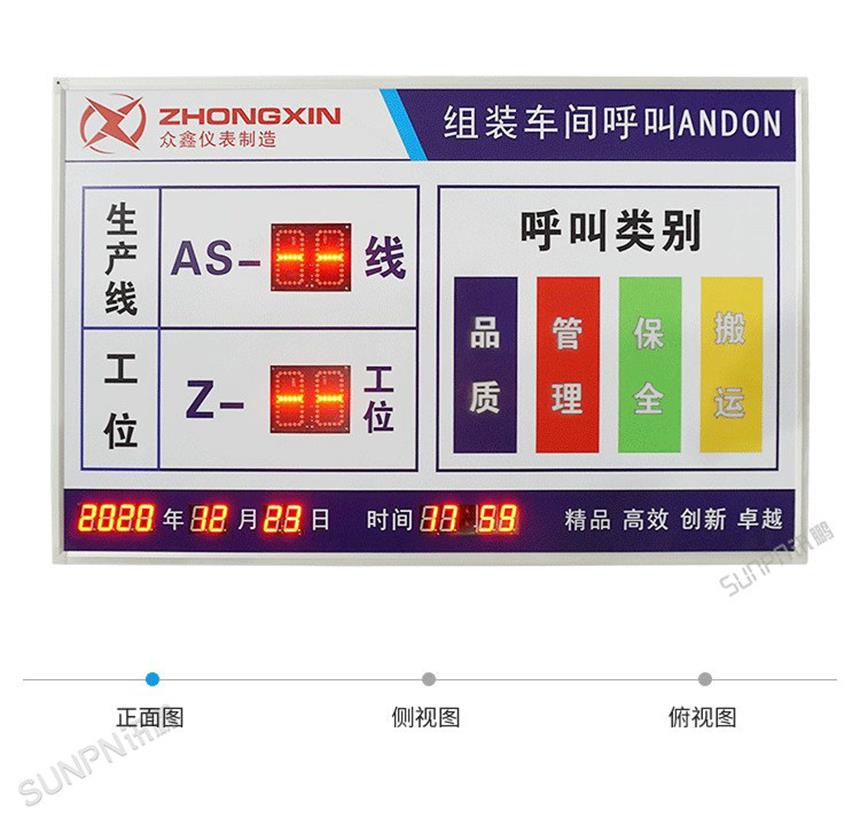

产品实拍展示

安灯呼叫看板实拍

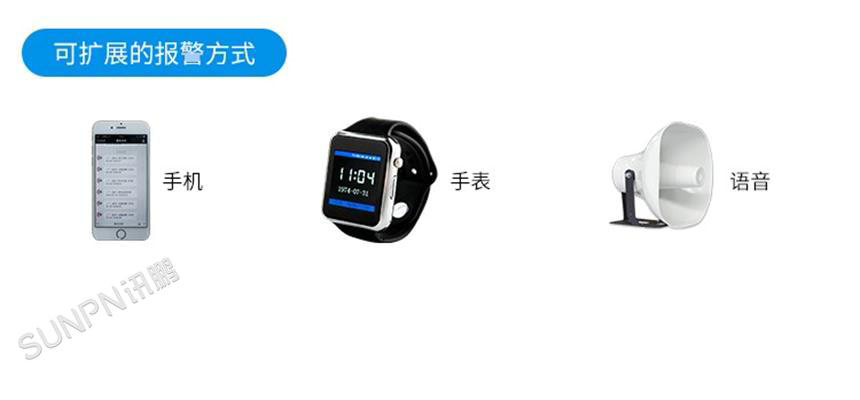

可扩展报警方式

安灯系统可选报警方式

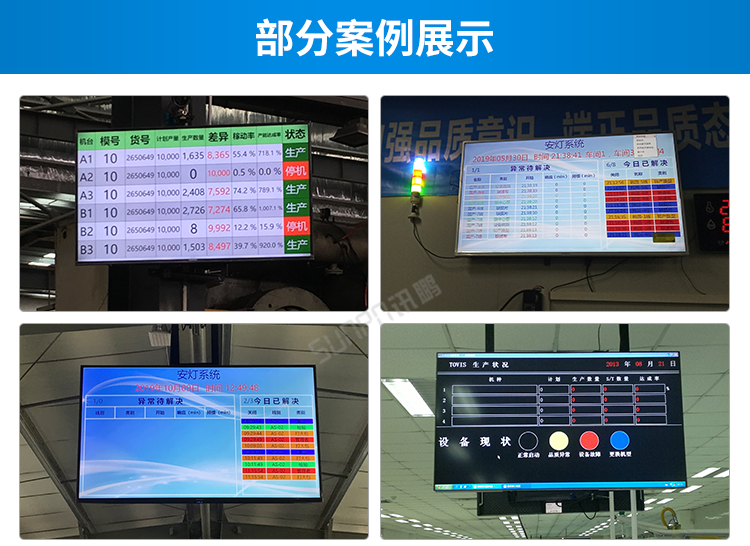

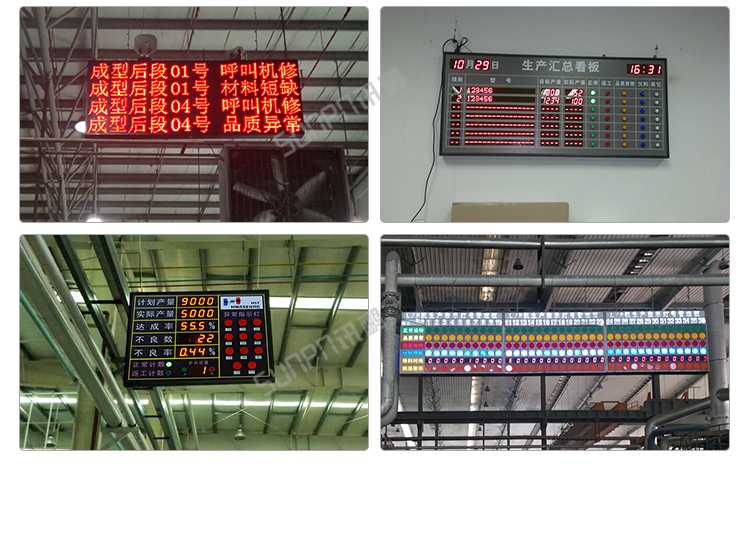

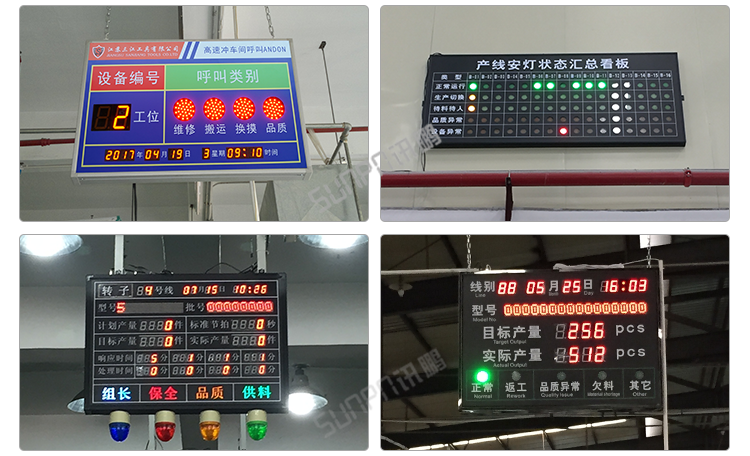

讯鹏科技部分安灯呼叫系统案例

液晶安灯呼叫系统案例电子看板安灯系统案例 LED显示屏安灯系统案例展示

作者：陈跃心
