生产制造车间Andon安灯看板管理系统案例

在企业制造生产环节中,安灯看板管理系统能实现快速的处理异常情况信息传递、申请呼叫、实时显示、播报统计等,就工序作业、设备故障、物料短缺、质量问题、工艺问题、安全情况等过程进行实时的信息传递和管理,对生产全过程做到相关信息做到目视化,传递做到快捷化,能够实现生产管理透明化设备状态一目了然,提高生产组织效率。

讯鹏Andon看板管理系统

Andon管理系统-特点

讯鹏Andon看板管理系统实现异常呼叫提醒,产线LED看板,车间汇总看板,手机同步提醒(将异常线别、工位和异常类别通过无线腕表、手机(企业VX)等等,逐级发送。同步在车间产线LED看板,液晶电视中显示);能够记录响应时长、记录处理完成时长、记录离岗人员时间,提高解决效率,及时反馈信息;软件管理平台并且支持数据报表一键生成;附带逐级上报功能。

安灯系统看板

一、工位触发端的功能描述

1、按钮盒根据地址区分产线。

2、按钮盒按下对应的报警状态按钮后对应产线的LED显示屏会展示信息,并发出声音或语音播报。同时软件后台记录对应的触发时间并且展示到汇总看板。

3、按钮盒可刷卡记录响应时长与处理完成时间,(工位触发报警后,对应责任人到现场刷卡表示已响应,处理完成后第二次刷卡表示处理完成。根据IC卡号区分对应的责任人)

4、刷卡记录人员离岗时间:当有对应岗位的员工提出需要离岗休息时。持有对应ID卡的替岗人员按钮按记录该岗位离岗的开始时间,刷卡时表示结束时间。系统后台进行记录并展示。

5、按钮盒操作逻辑:首次按下按钮表示触发报警系统,记录触发时间;同一按钮按第二次表示关闭LED显示屏的声音报警。

6、通讯测试:按下按钮,按钮灯常亮表示通讯连接成功。按下按钮,按钮灯闪烁则表示通讯连接失败。


安灯电子看板-产品介绍

Andon管理系统-异常呼叫提醒Andon管理系统-快速响应Andon管理系统-软件管理平台Andon管理系统-数据报表Andon管理系统-逐渐上报功能

二、车间产线显示端的功能描述

1、安灯按钮盒触发对应报警状态后看板会显示对应的报警信息。

2、显示屏带高音喇叭,根据语音播报来区分不同的产线呼叫,根据声音来区分不同的呼叫状态。

3、通过按钮来取消报警触发后显示屏提示的声音。

4TCP/IP局域网通讯,获取按钮盒触发的呼叫状态。

5、当没有报警状态触发时,显示屏显示自定义标语。

6、显示屏固定显示两条报警信息,超出两条时自动翻页显示。翻页速度遥控器可进行设置。

三、车间汇总显示端的功能描述

1、一个周期内各类报警信息汇总显示和工时损耗信息。

2、可视化显示所在车间产线异常情况和相关数据的统计图表。

3、可视化显示各线别仍存在的系统报警情况。


安灯电子看板-系统架构

Andon管理系统-系统架构


四、安灯看板软件功能

1、设置参数,添加报警工位、设置报警推送方式(IX推送)分等级逐级上报。

2、现场报警数据的实时监控与提示。

3、历史报警数据的查询,查询条件:时间、报警类型等。

4、报警数据EXCLL报表汇总统计与追溯导出,导出格式:异常呼叫信息(线别、报警类型、呼叫时间、响应时长、完成时间) ;今日已解决(线别、类别、处理人、备注),备注需要在软件后台进行输入,然后在汇总看板进行显示。

5KPI考核数据参考,分析报警时长,响应时长、处理时长等。

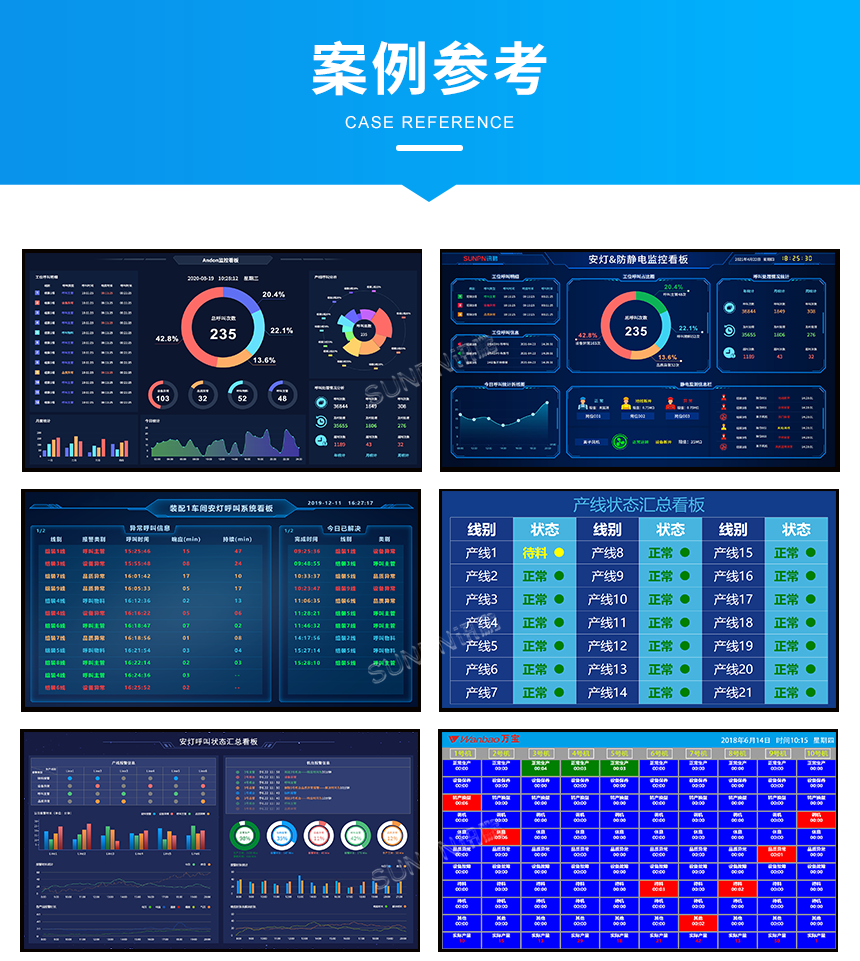

安灯电子看板-案例参考

安灯电子看板-案例参考


安灯管理看板-案例参考

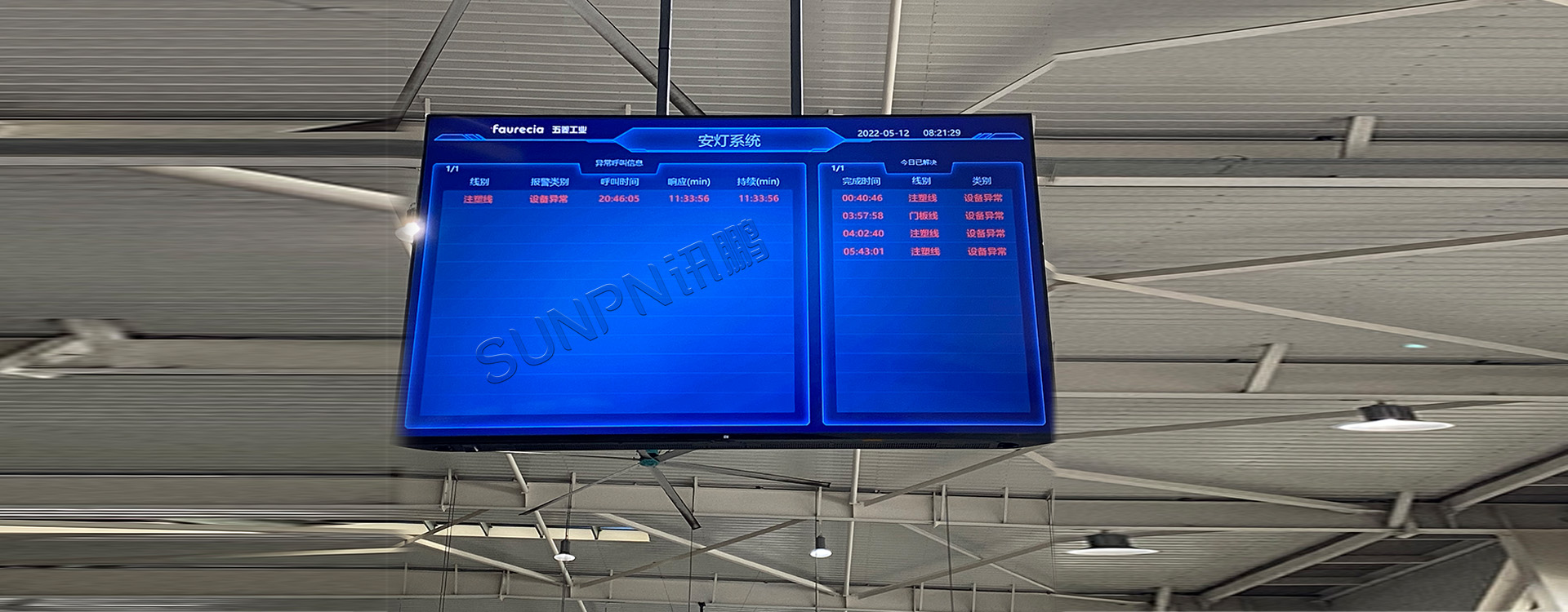

安灯电子看板-实拍案例

Andon管理系统-实拍案例

安灯电子看板-应用领域

Andon管理系统-应用领域


作者:王依莹
