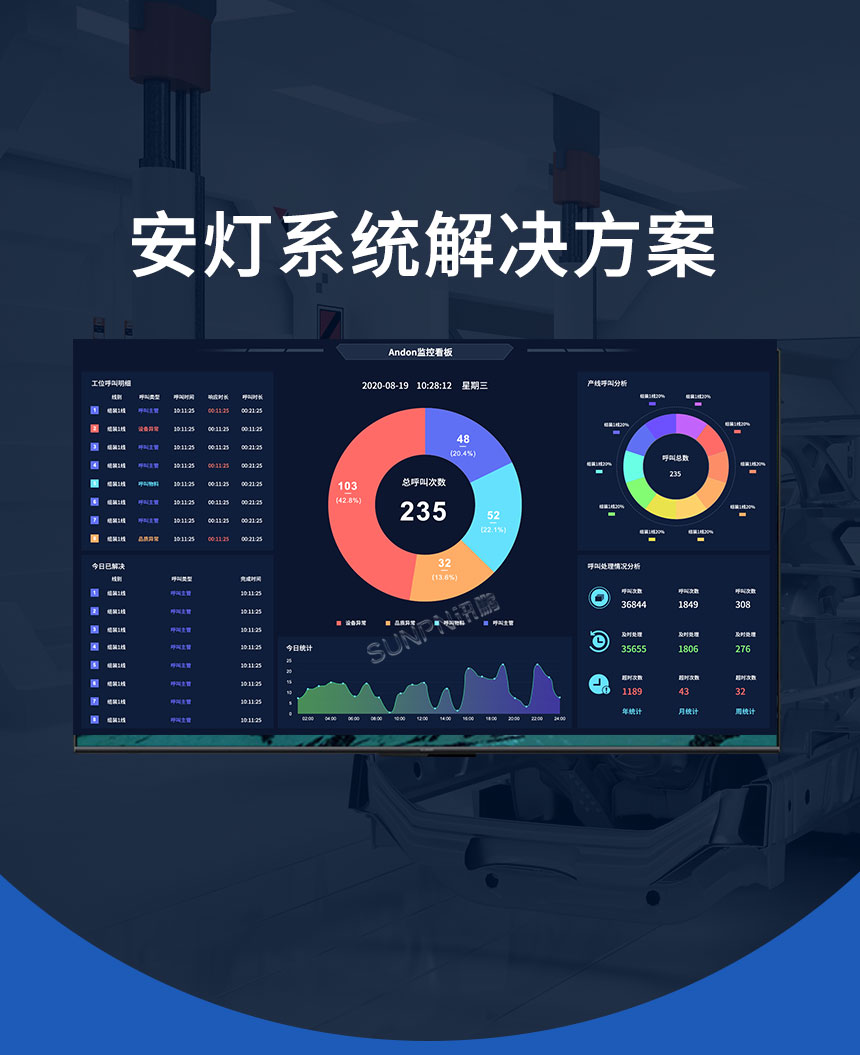

安灯系统实时了解机台与工位状态

在很多现代化生产制造企业内,现代工业制造企业需要利用最新技术将多条独立的生产线组合起来,需要不断提高生产效率,而同时还要降低生产成本。首先,安灯系统是一个非常重要的管理系统,安灯系统作用就是在车间生产现场出现设备,人员,物料异常时,可以快速通知相关的责任人,使责任人第一时间达到现场进行处理。


安灯系统

安灯系统-功能特点


当生产线上出现问题时,要在本工位内进行品质管理,避免问题进入下个流程。安灯系统本质上是发现问题,把问题尽可能地表现出来,及时将问题传递给相关人员,将问题阻止在最初的地方并及时解决问题。保证异常状况迅速有效地得到处理节省了盲目去寻找维修人员的时间,而且使得整个工作流程快速有效,且有良好的秩序。

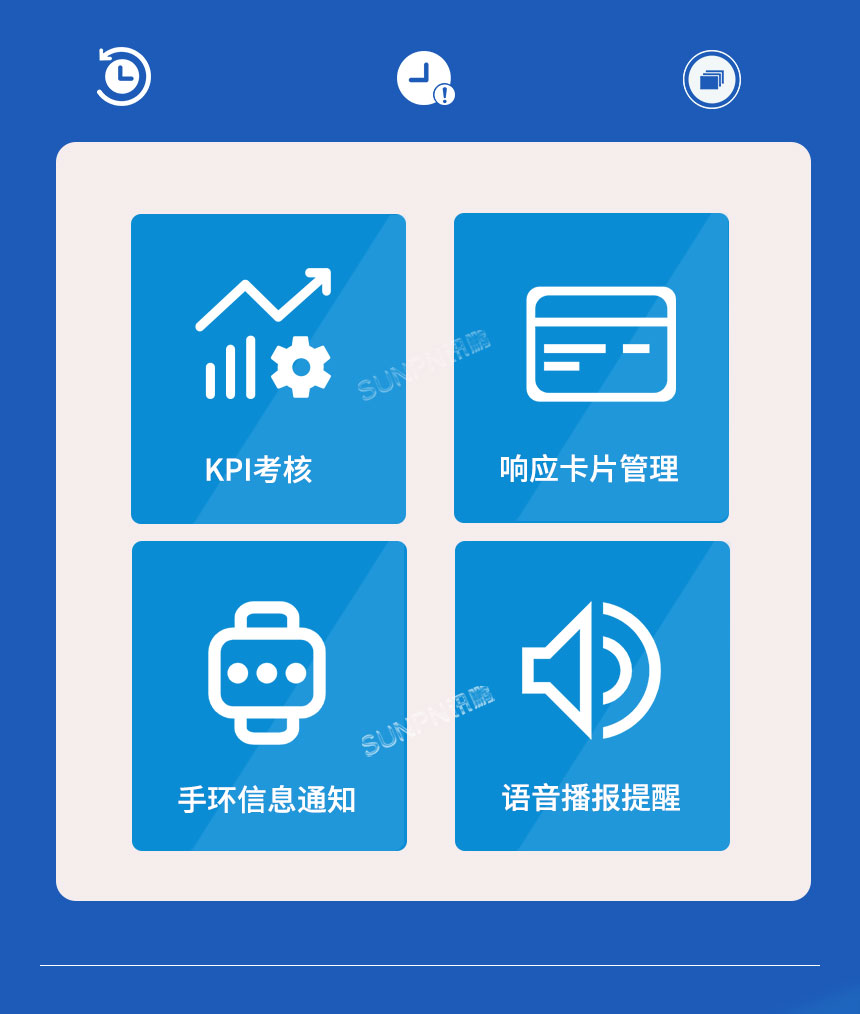

安灯系统-产品介绍

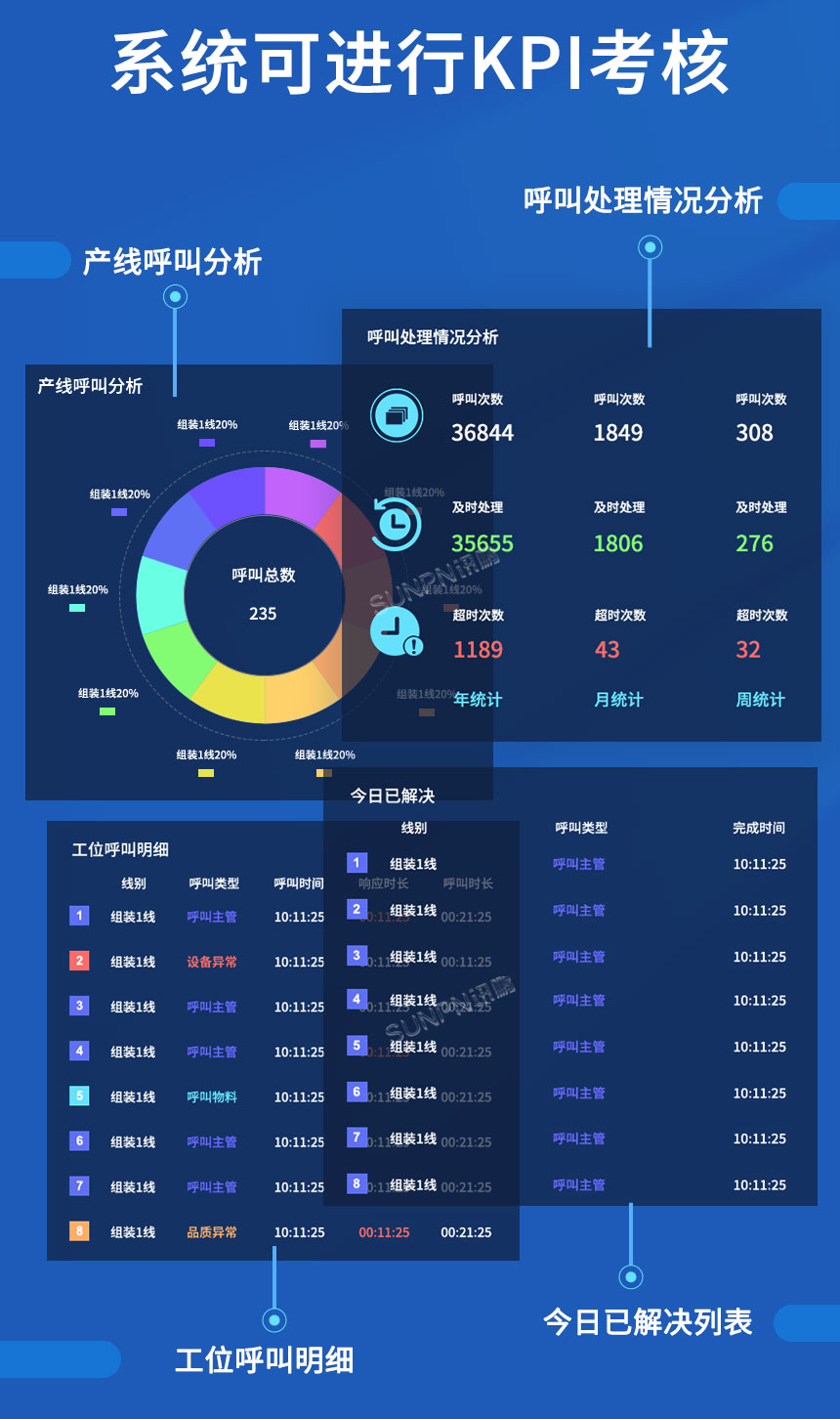

安灯系统-可进行KPI考核

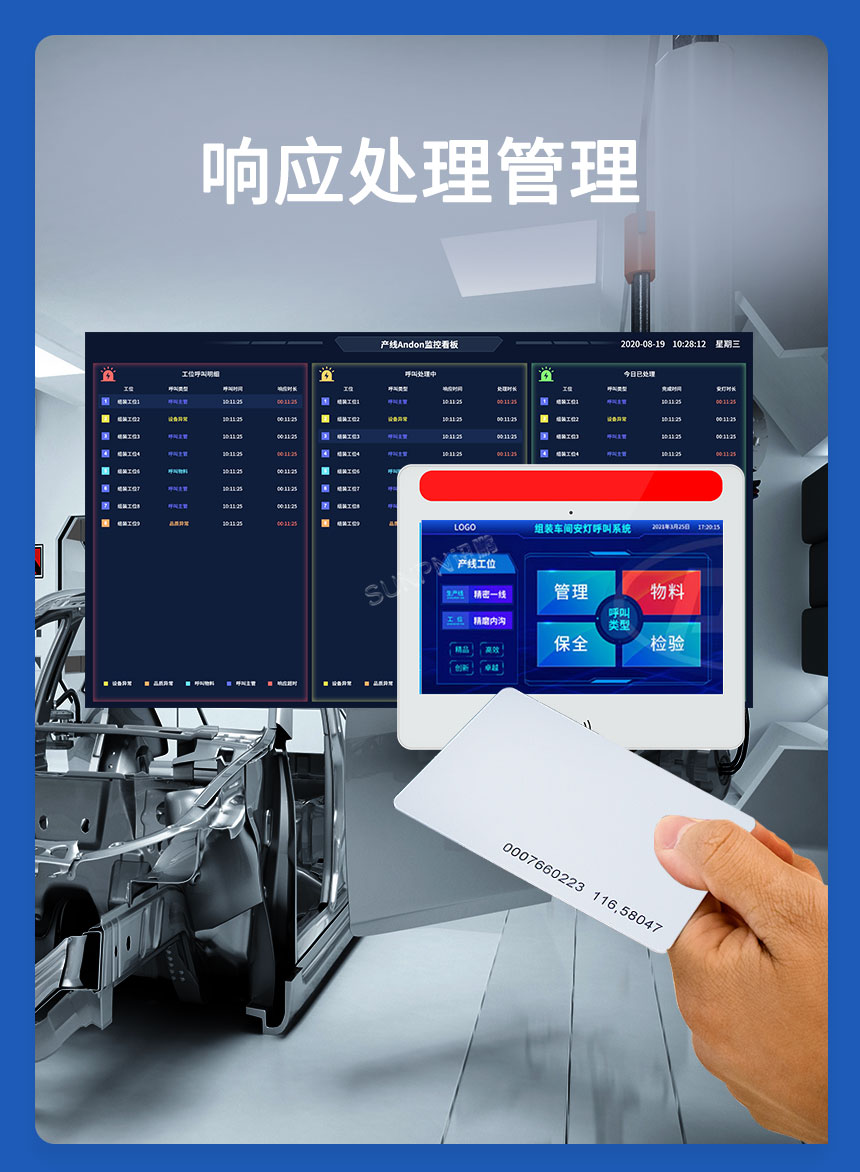

安灯系统-响应处理管理

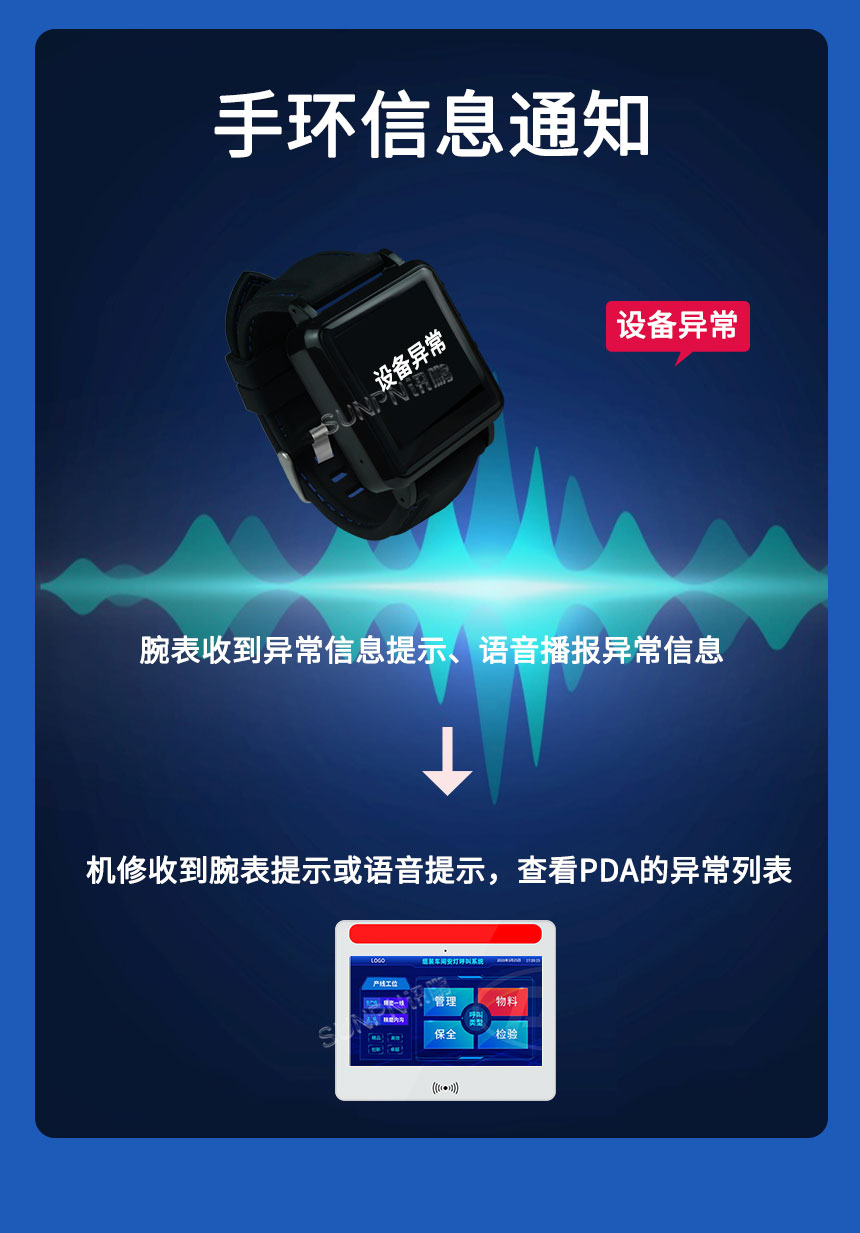

安灯系统-手环信息通知


安灯系统是一种提高制造质量和生产效率的最有效手段,安灯系统现在应用行业应用越来越广泛,不单单局限于汽车行业,更多生产型企业意识到了提高工作效率的重要性。安灯系统是用最直观的方式让生产现场的信息高效互通,提高工作效率根本的能提高生产水平,提高产量,而且安灯系统不是还能大大的帮助提高产品质量,让工厂车间里的异常情况快速的暴露,快速的解决。目前已经成功推广到全世界的各个制造相关行业。

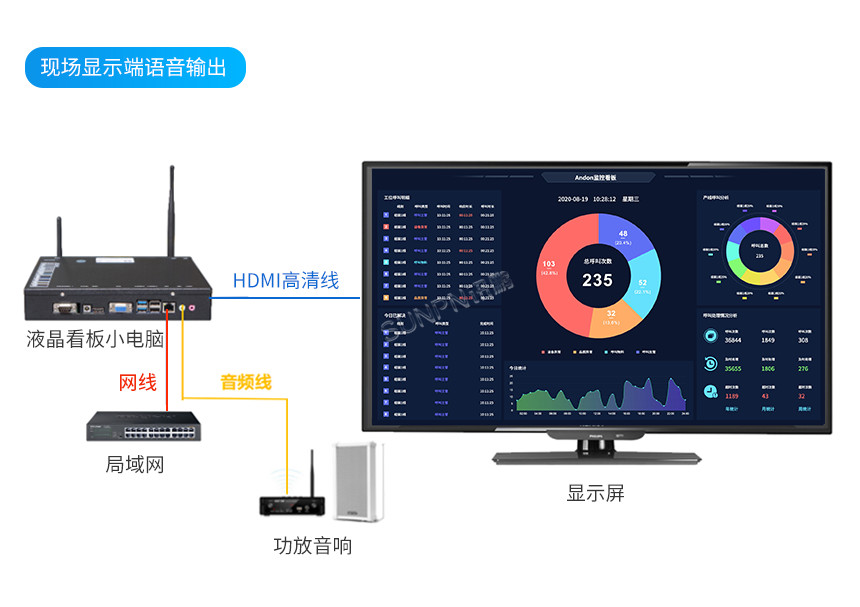

安灯系统-系统架构

安灯系统-系统架构

安灯系统-配套硬件

安灯系统-配套硬件

安灯系统-配套硬件

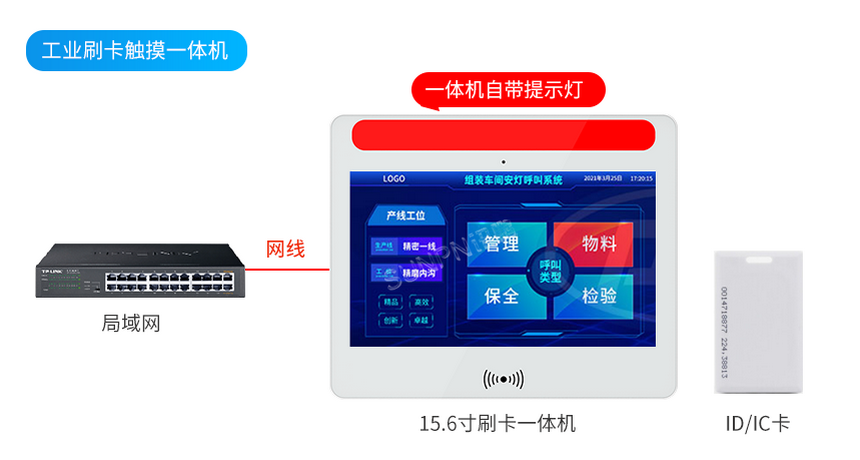

工业刷卡触摸一体机

工业刷卡触摸一体机的功能说明:

1、异常处理人机修、刷卡选择对应工位处理异常。

2、班组长确认维修好、异常处理好后刷卡确认,解除异常状态。

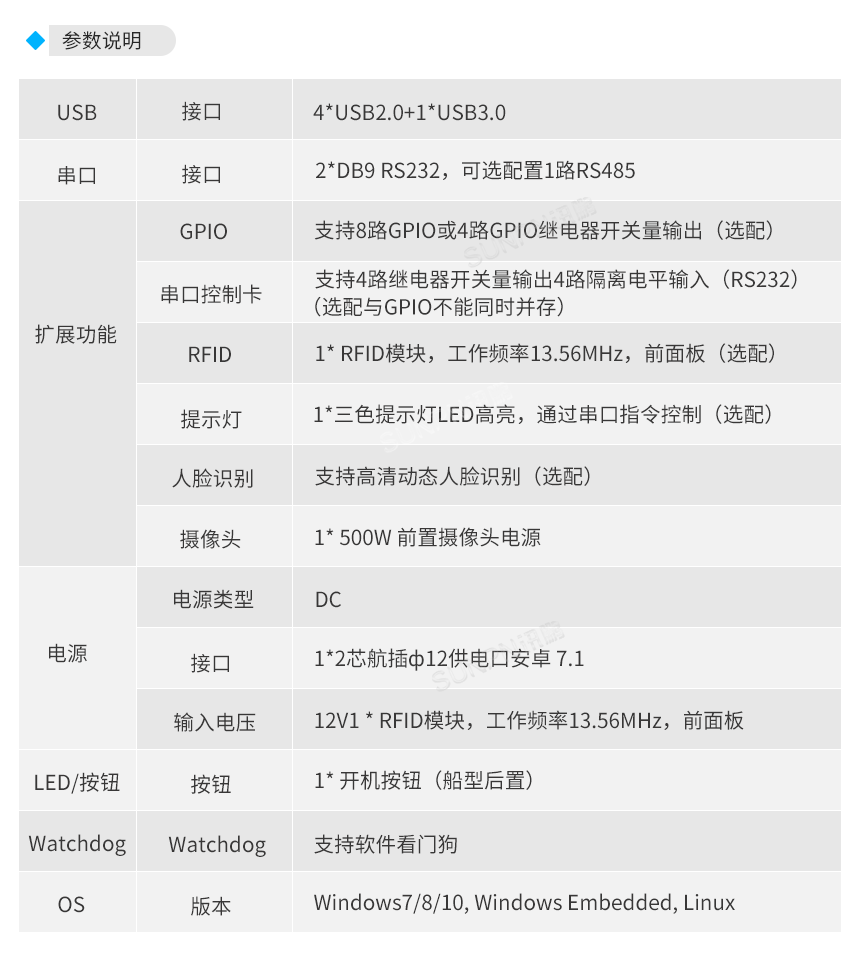

工业刷卡触摸一体机的参数说明:

工业刷卡触摸一体机的参数说明

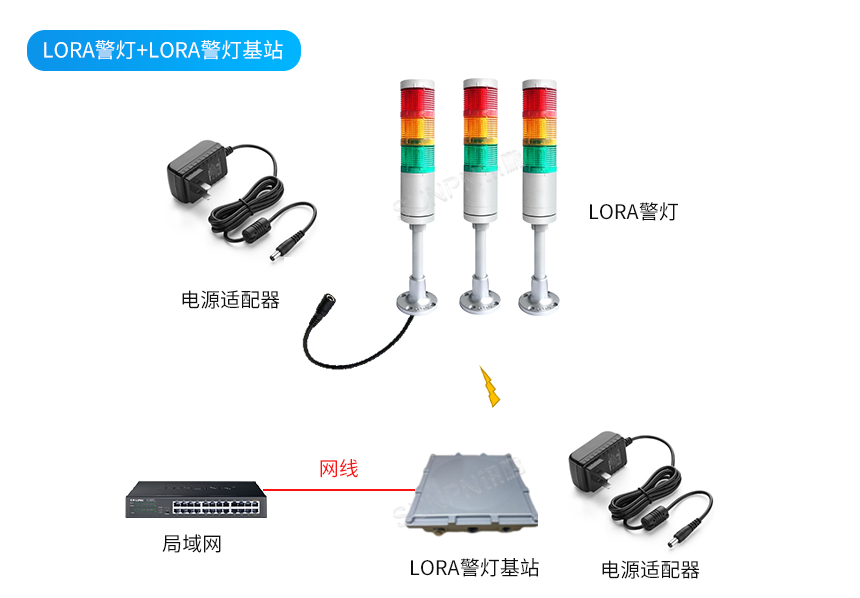

LORA警灯+LORA警灯基站


LORA 3色无线通信警灯:

1、用于工位异常状态提示,红绿黄3色指示;配合安灯呼叫系统软件使用、正常时量绿色、处理中量黄色、异常亮红色。

2、方便目视化管理,出现问题一眼就能查看异常发生位置快速找到异常点位,节省异常处理时间。

3、LORA无线通信,布线方便,通信距离远。

4、12V外置电源适配器供电。


LORA警灯基站:

1、无线输入、无线输出、TCP/IP网关。

2、物联网主机功能,支持自定义管理逻辑实时处理。

3、LoRa无线通讯半径距离500-2000米,稳定性好。

4、支持4G模块,远程维护和在线升级功能。

5、支持局域网,有线以太网。

6、嵌入式ARM平台,支持VPN透传功能。

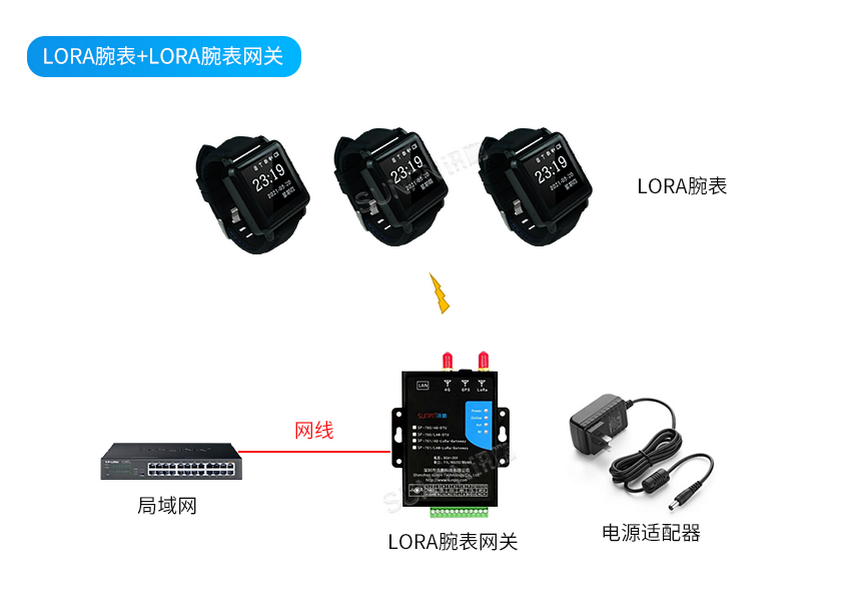

LORA腕表+LORA腕表网关

LORA腕表:

1、用于工厂安灯呼叫系统,快速接收信息通知的移动穿戴终端。

2、采用LoRa扩频调制技术,开阔地支持1-2公里信号接收,具有高性能、超长待机、远距离接收、彩色显示等特点。

3、可显示中文、英文、数字。

4、标码GB2312和ASCII混合接收显示,满足更广的使用范围。


LORA腕表网关:

1、一款L oRa转4G/RJ45(网口)的无线数传网关,用于将LoRa数据或串口数据转换为IP数据,或将IP数据转换为LoRa数据或串口数据,通过无线通信网络进行传送的无线中继设备。

2、硬件包括控制器单元、通讯模块(4G模组、LoRa模组、以太网模块)、电源管理模块、接口转换电路等主要部件。

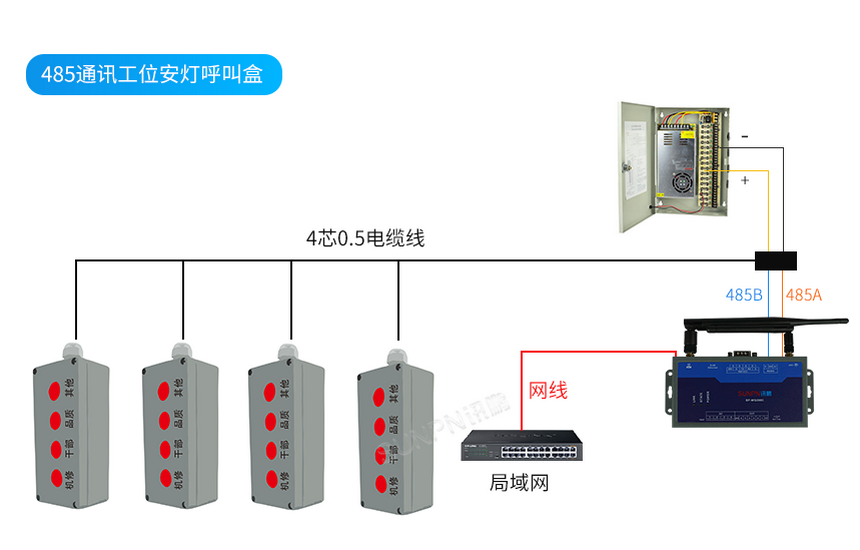

485通讯安灯呼叫盒

485通讯安灯呼叫盒:

1、通讯方式RS485,有线通讯485总线方式接线,所有按钮盒的485通讯线并接到总线上;总线的485A、485B、 接到工业485转TCP网关上。

2、呼叫盒的4个物理按键代表4种异常状态,每个呼叫盒都要-个固定的ID;当按钮盒触发异常时,上位机软件识别到按钮盒的ID以及呼叫状态;然后经过处理计算把异常通知对应的责任人以及显示异常提示。


485总线通讯特点:

RS- 485总线,在要求通信距离为几十米到上千米时,广泛采用RS 485串行总线标准。RS-485采用平衡发送和差分接收,因此具有抑制共模干扰的能力。加上总线收发器具有高灵敏度,能检测低至200mV的电压,故传输信号能在千米以外得到恢复。RS-485采用半双工工作方式,任何时候只能有一点处于发送状态,因此,发送电路须由使能信号加以控制。RS-485用于 多点互连时非常方便,可以省掉许多信号线。

RFID 手持机PDA

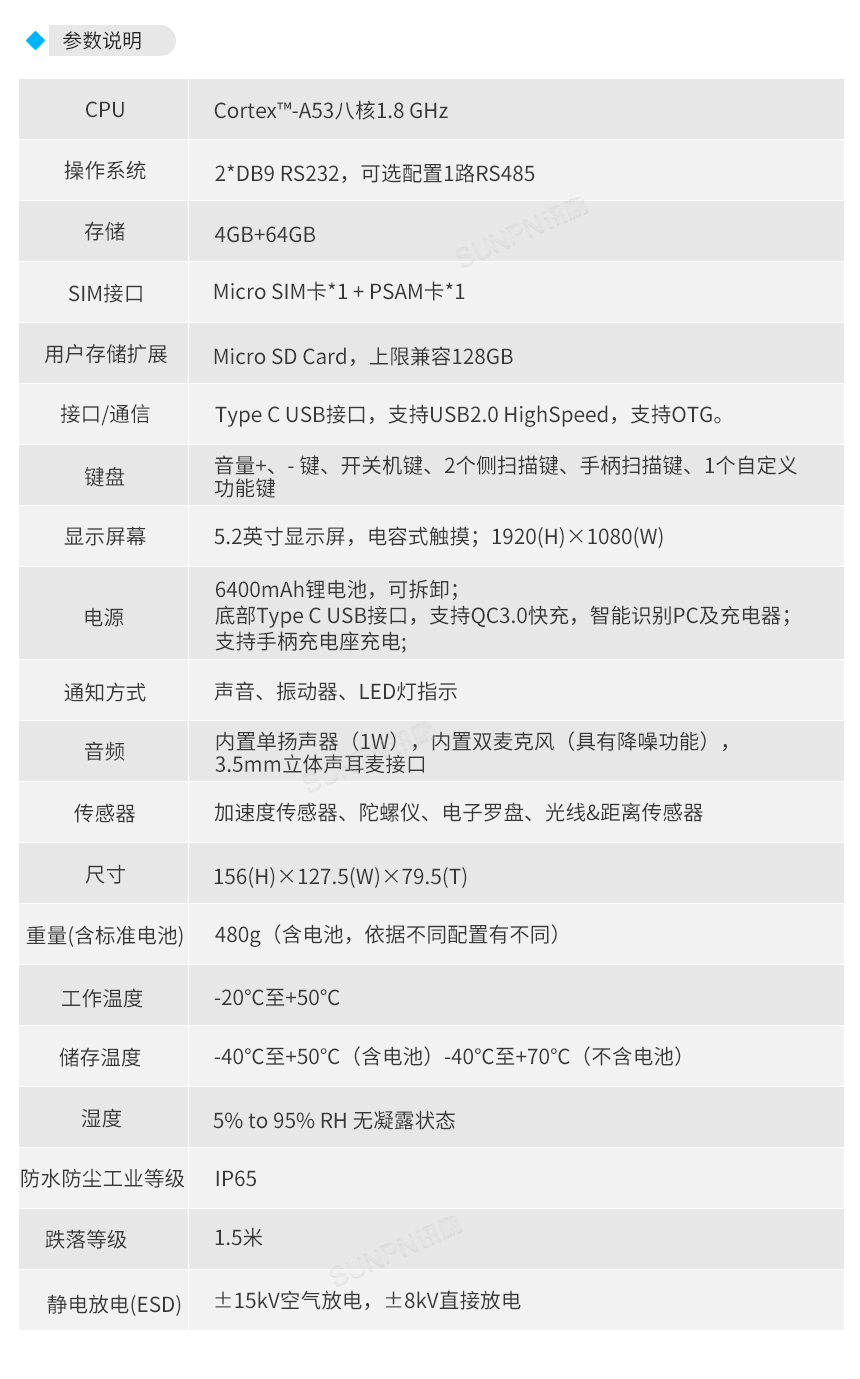

RFID 手持机PDA-参数说明

安灯系统-功能说明

安灯系统-功能说明

安灯系统-功能说明

安灯系统-功能说明

1、异常触发

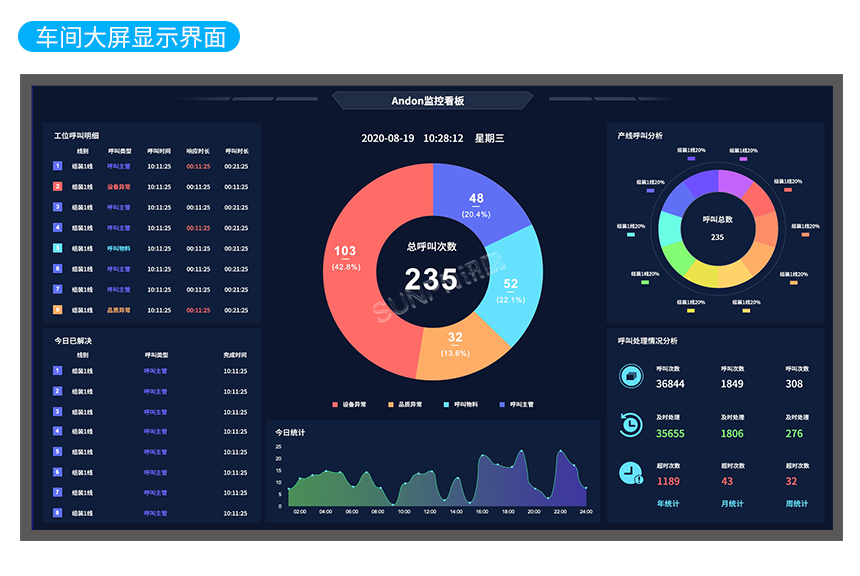

发现异常,员工在当前工位按钮盒选择对应的按键触发按钮,异常上报成功。对应的工位3色提示灯亮红色;一体机工位呼叫列表显示改呼叫工位并红色指示。腕表收到信息震动提示同时安灯汇总大屏显示***车间*产线**工位呼叫机修并语音报表提示。异常一直未处理每隔2分钟重复播报,一直循环。


2、异常处理

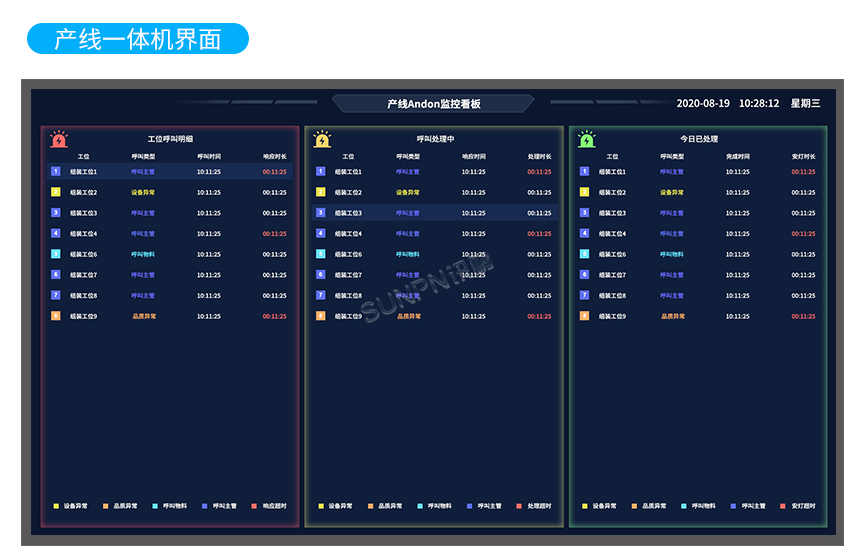

干部、品质、其他的处理流程, 一体机界面处理异常;有异常信息显示在左边异常呼

叫列表,班组长触摸选择左边其中一条异常信息刷卡确认后,此时这条异常信息显示在

中间处理中列表,此时异常提示工位3色提示灯亮黄色。产线- -体机指示灯亮黄色(优

先亮红色,前面没异常排队;处理中亮黄色)以及显示大屏看板界面呼叫文字显示黄色

表示正在处理。


3、设备维修

维修人员在自己的PDA手持机上看到“设备异常清单”,和"我的任务清单" 2个界面;例如2个维修人员都能看到“设备异常清单” 列表,其中1人选择“设备异常清单”中其中一个异常点选接单响应,此时在"我的任务清单"显示“设备 异常清单”里消除此条信息防止2个人同时过去处理占用时间;维修人员赶到现场用手持机扫描设备RFID标签,选择常用的几种异常原因,选择常用的几种处理办法按确认键开始处理(异 常原因、处理办法需要提前维护好,如果不在选项内可自行在手持机和后台报表备注)此时产线一体机上维修的这条呼叫记录消失;在中间处理中显示; 处理完成给班组长交接班组长确认没问题到产线一体机选择处理中的这条异常信息刷卡解除维修异常;此时这条异常信息在产线一体机处理中栏消除记录在右边栏右边今日已解决栏显示今天发生的异常信息第二天信息记录自动清除。


4、完成交付

此时工位3色指示灯显示绿色,软件后台记录异常**工位呼叫开始时间、**机修处理时

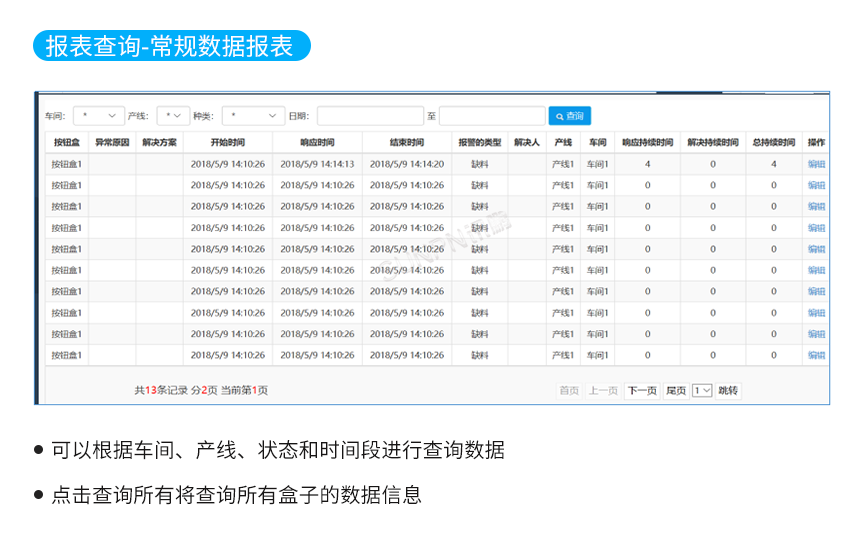

间、**班组长确认异常处理完成时间。并在软件后台报表里随时查看、查询。


5、语言多样化

大屏显示端界面、软件后台、产线-体机界面、PDA界面支持中文、英文、繁文、越南文三种语言选择切换显示。


6、语音播报支持

越文、中文混合播报、例如: ** 车间**产线**工位呼叫机修越文,随后播报**车间**产线**工位呼叫机修中文。

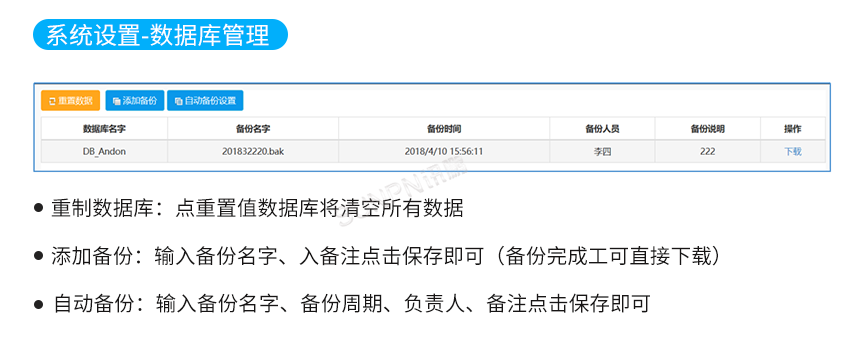

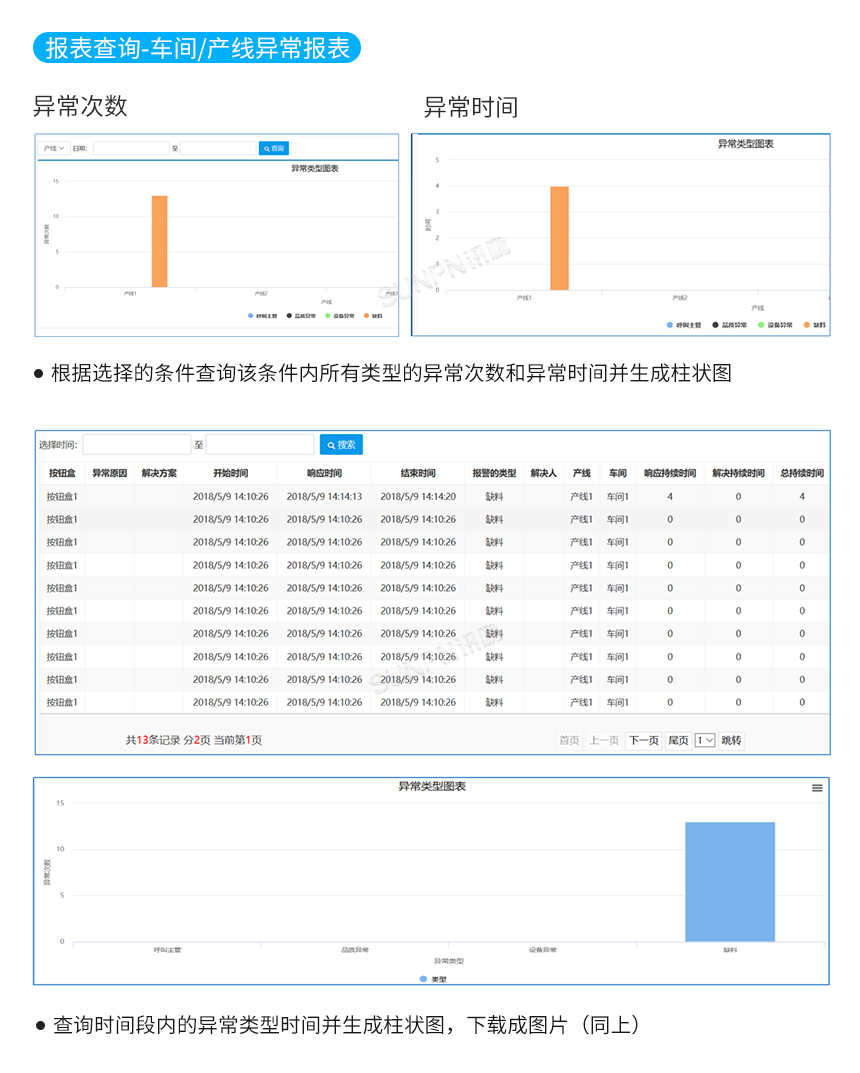

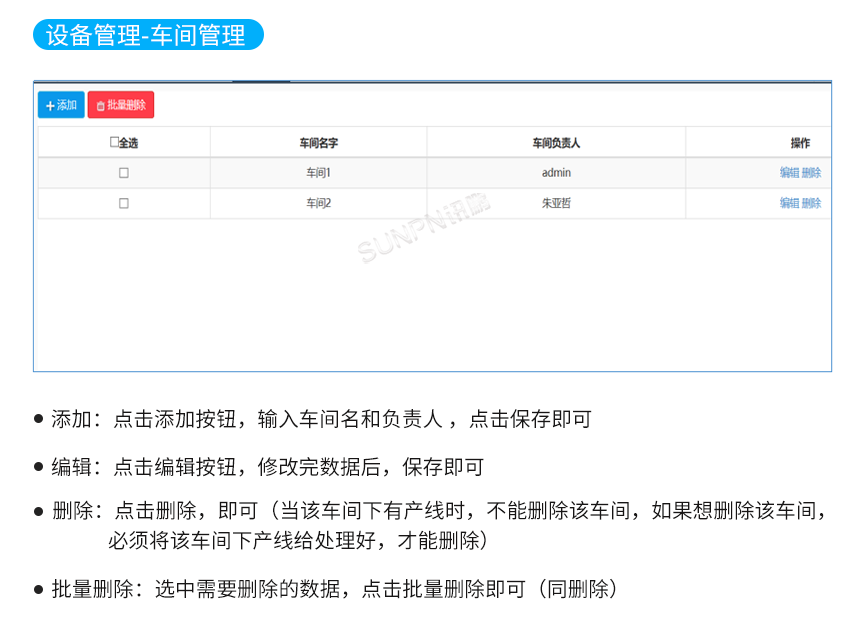

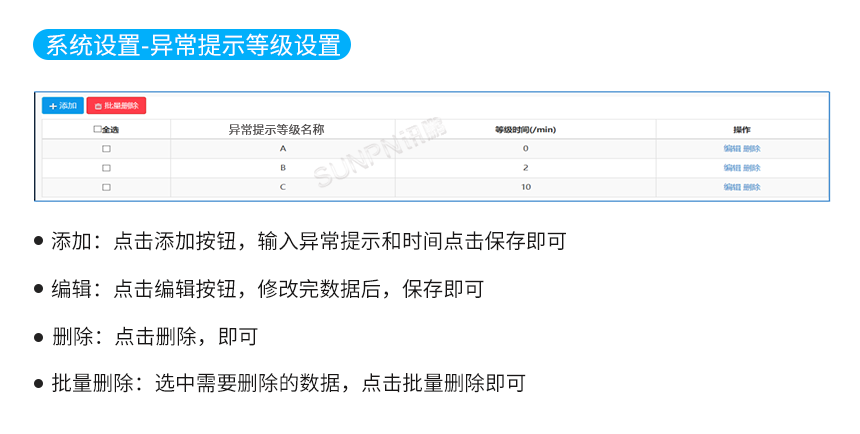

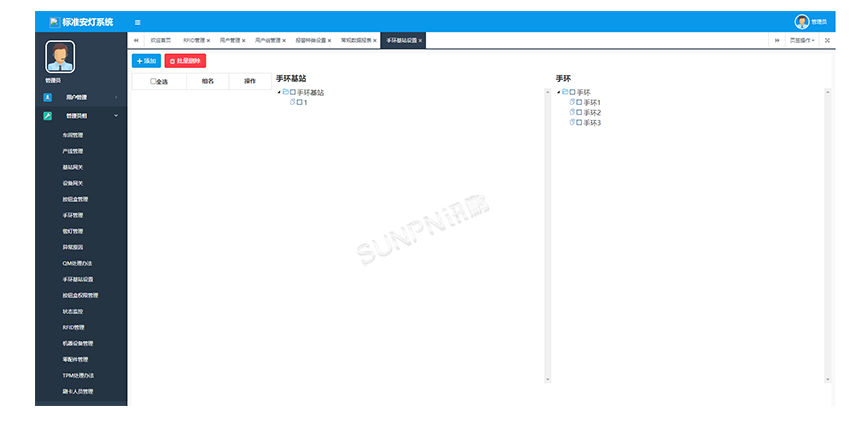

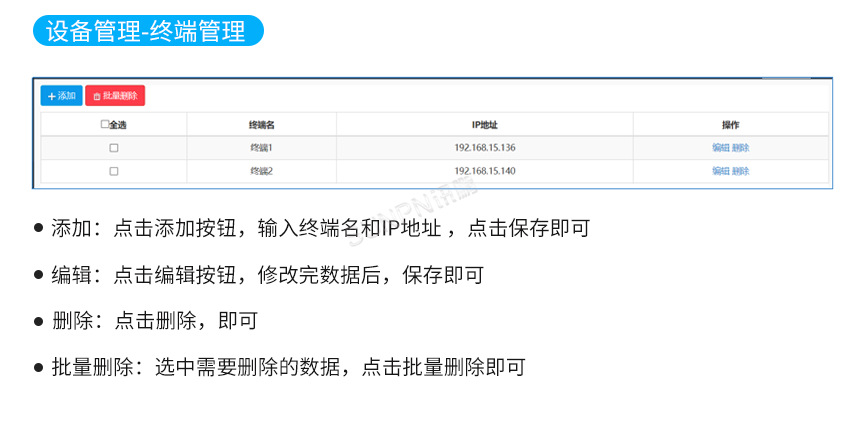

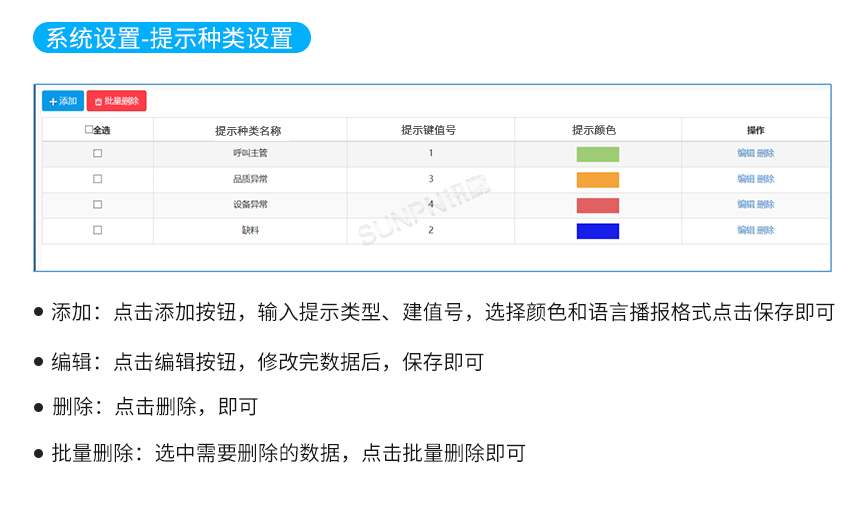

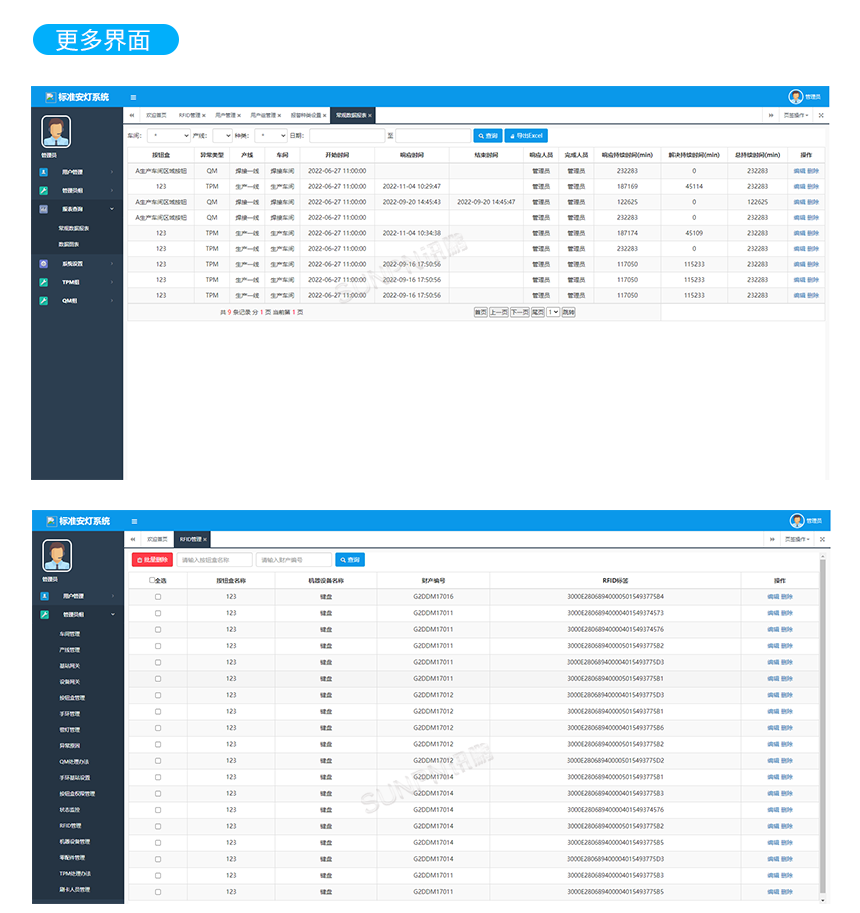

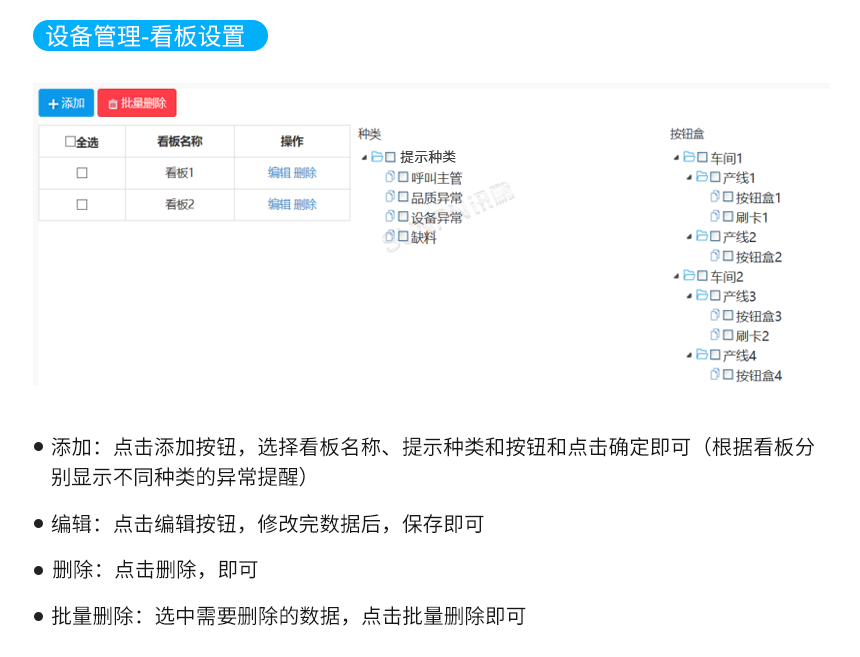

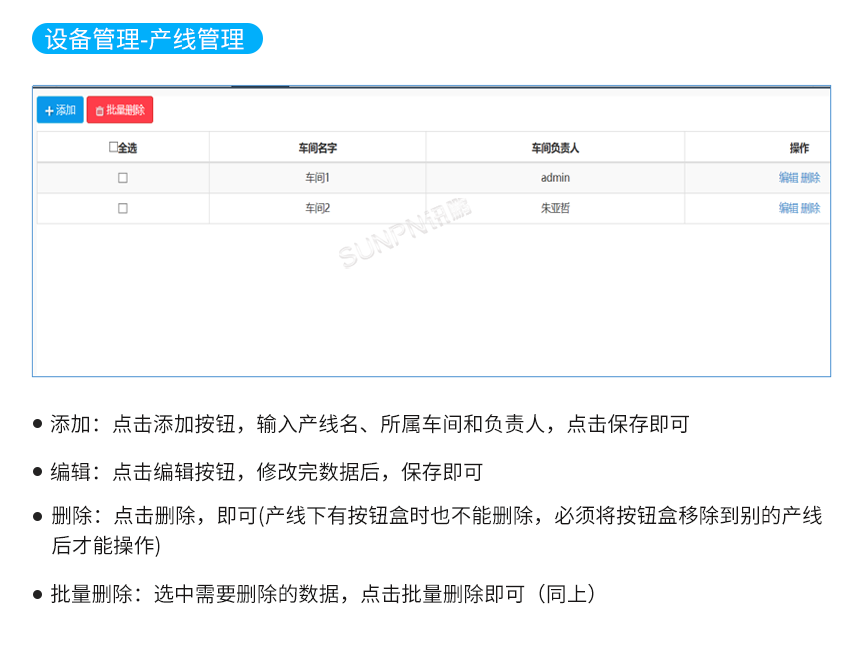

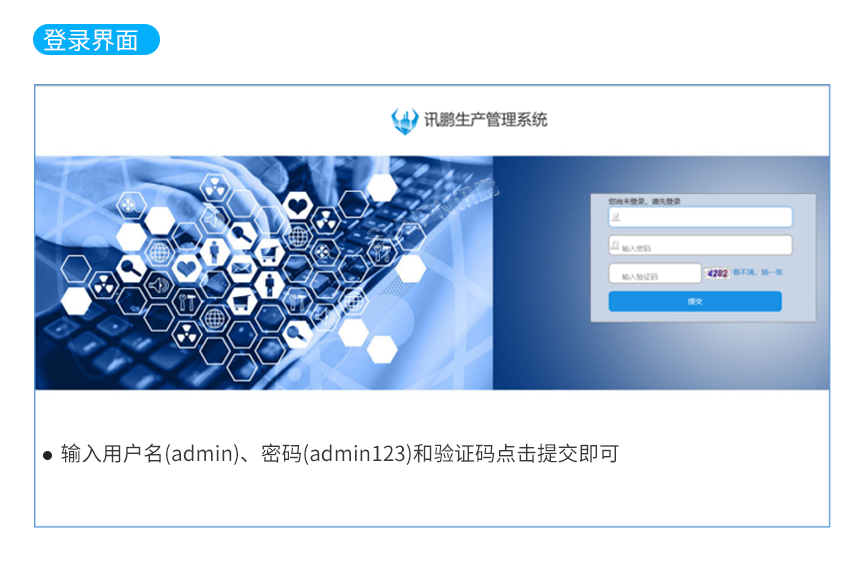

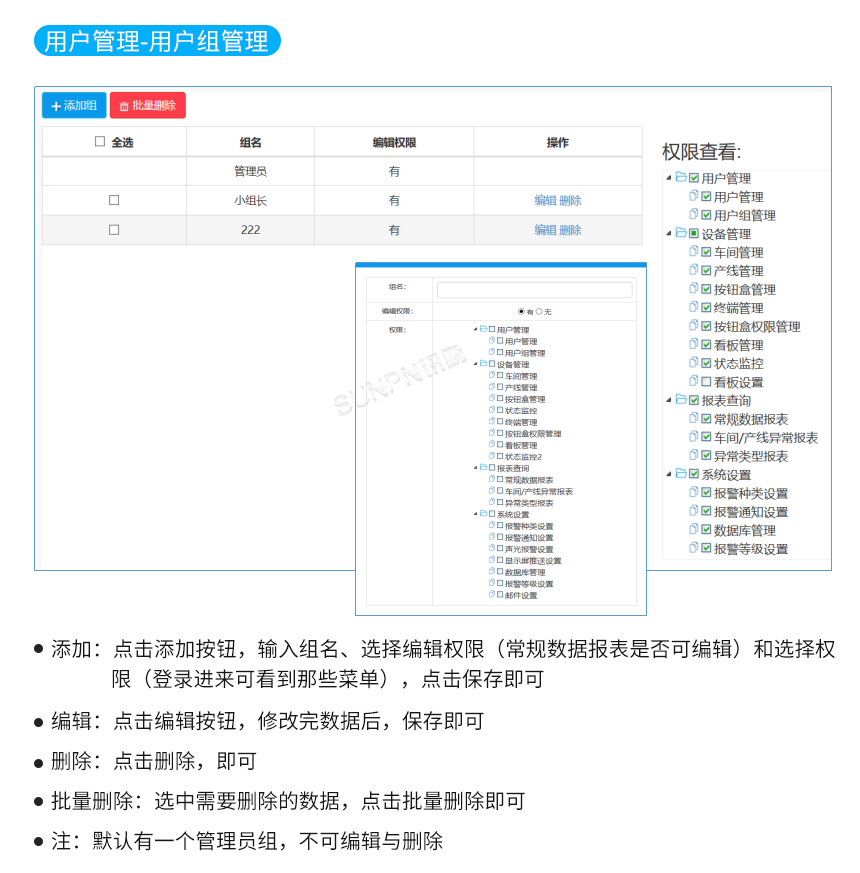

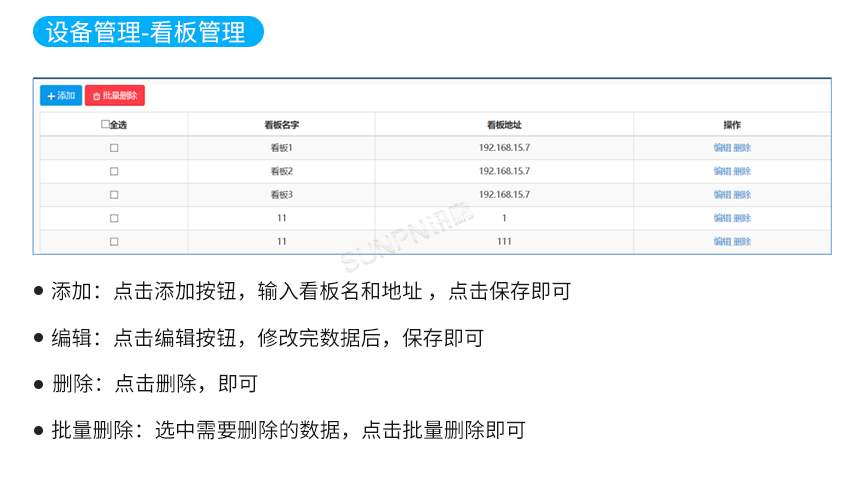

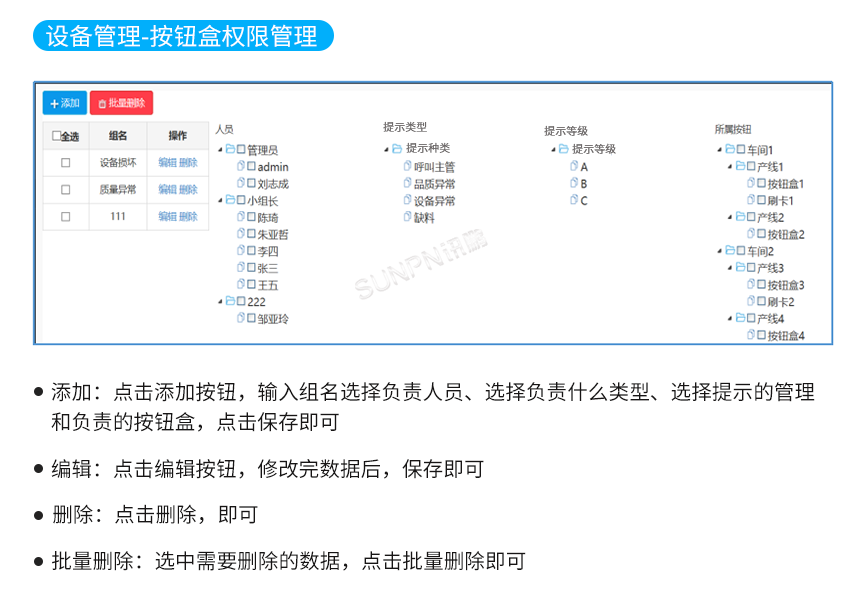

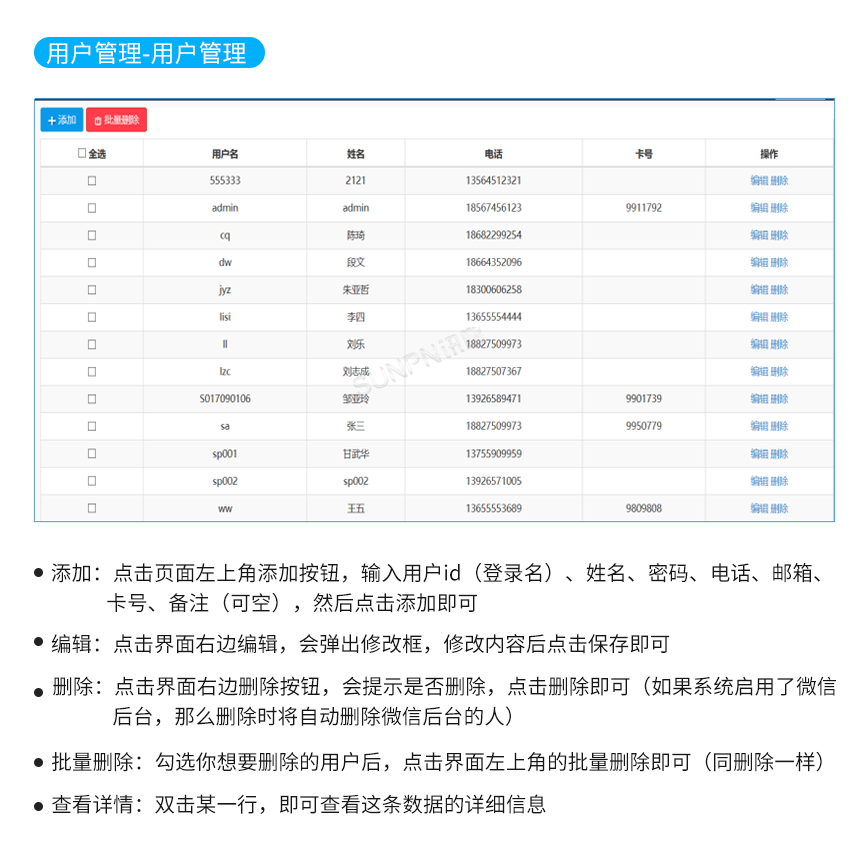

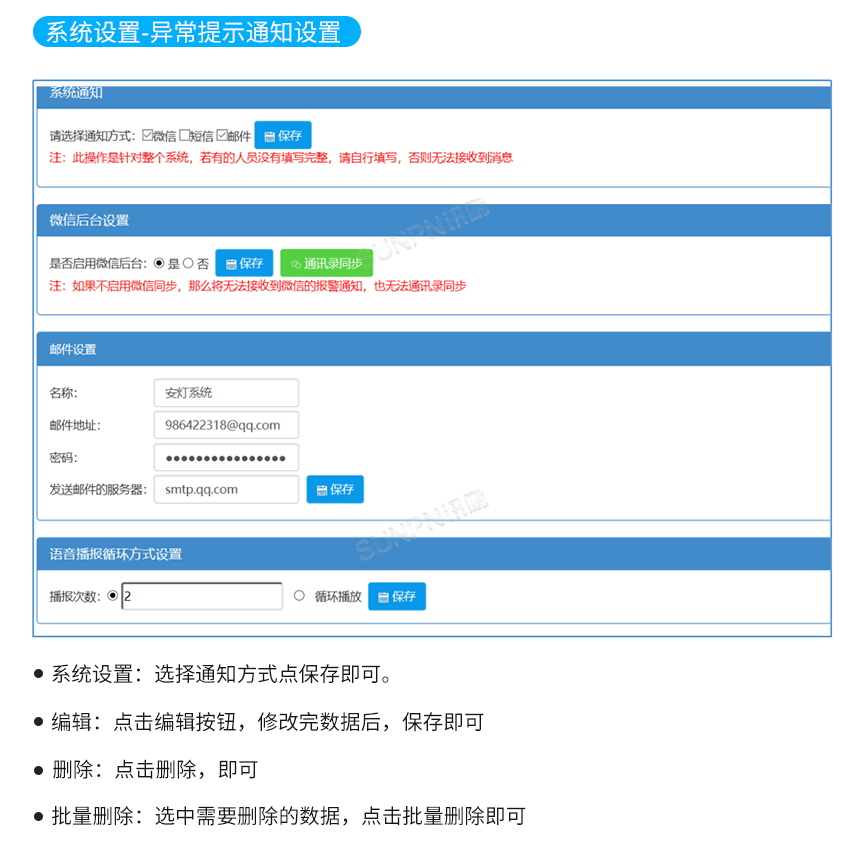

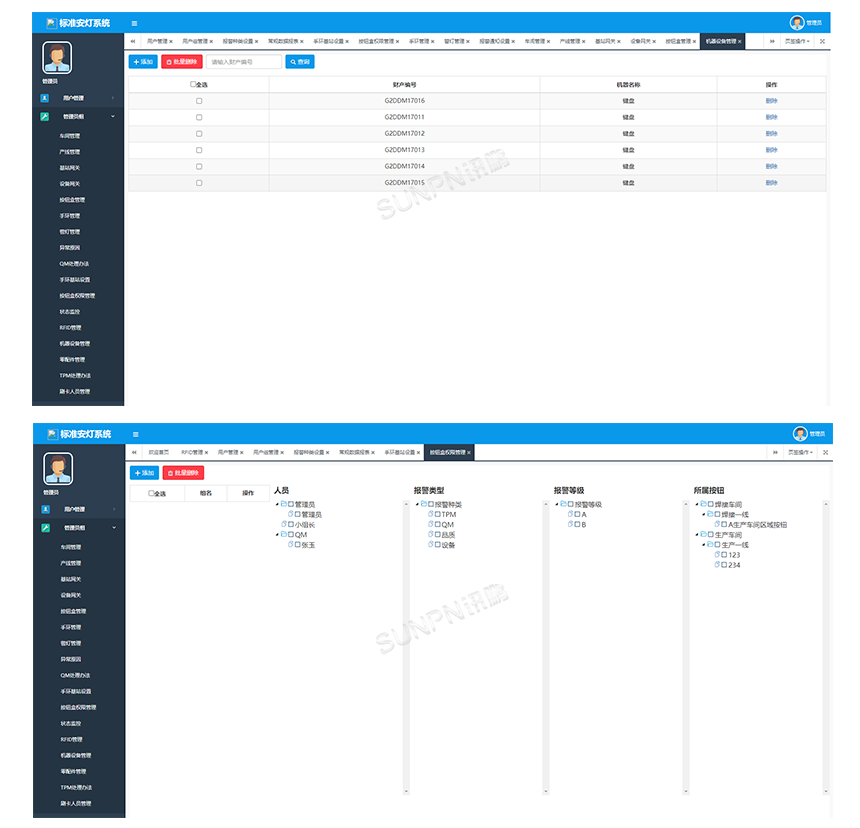

安灯系统-软件参数

安灯系统-软件参数

安灯系统-软件参数

安灯系统-软件参数

安灯系统-软件参数

安灯系统-软件参数

安灯系统-软件参数

安灯系统-软件参数

安灯系统-软件参数

安灯系统-软件参数

安灯系统-软件参数

安灯系统-软件参数

安灯系统-软件参数

安灯系统-软件参数

安灯系统-软件参数

安灯系统-软件参数

安灯系统-软件参数

安灯系统-软件参数

安灯系统-软件参数

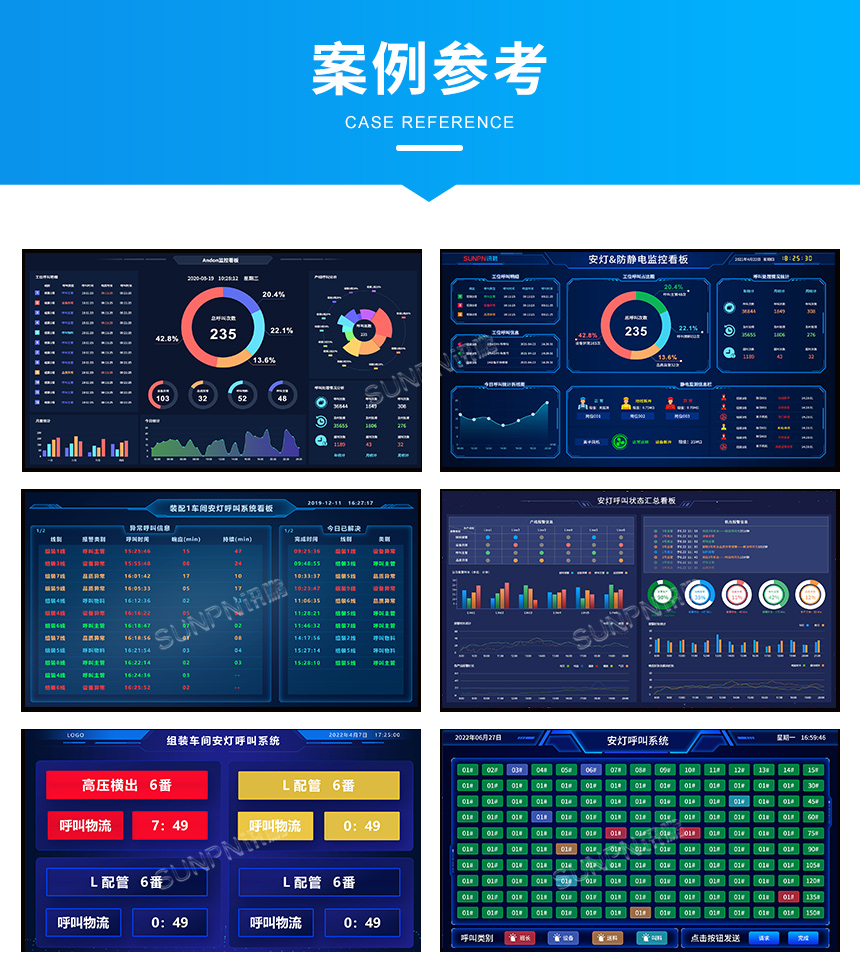

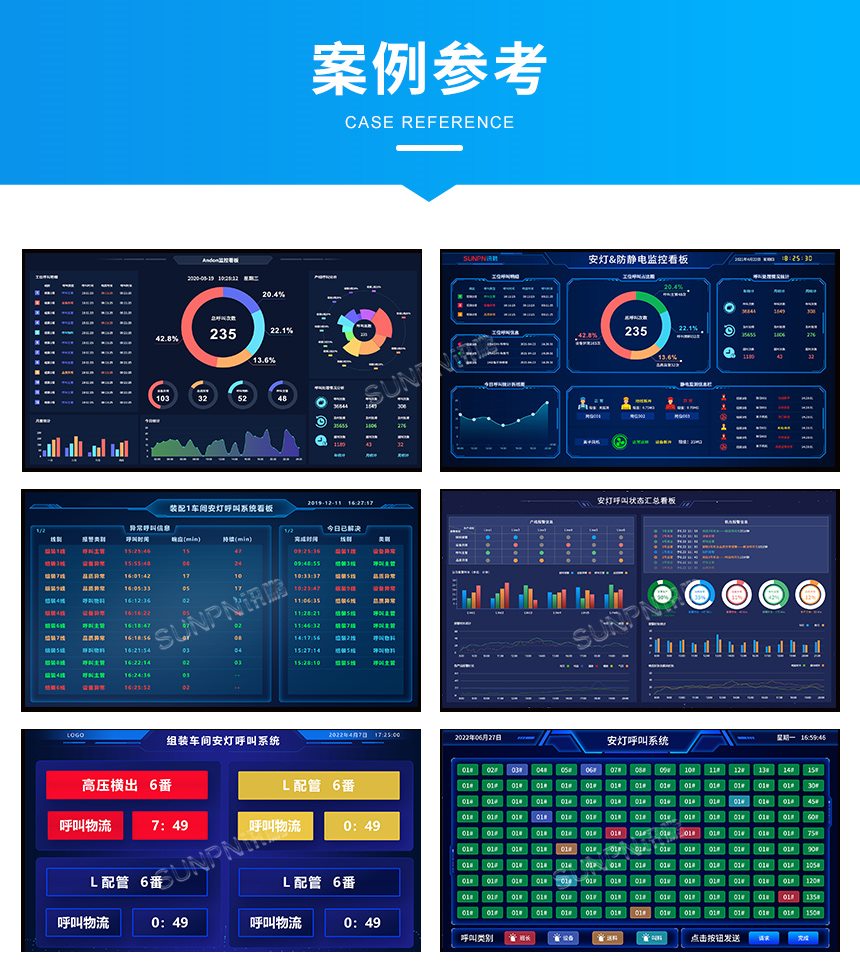

安灯系统-案例参考

安灯系统-案例参考

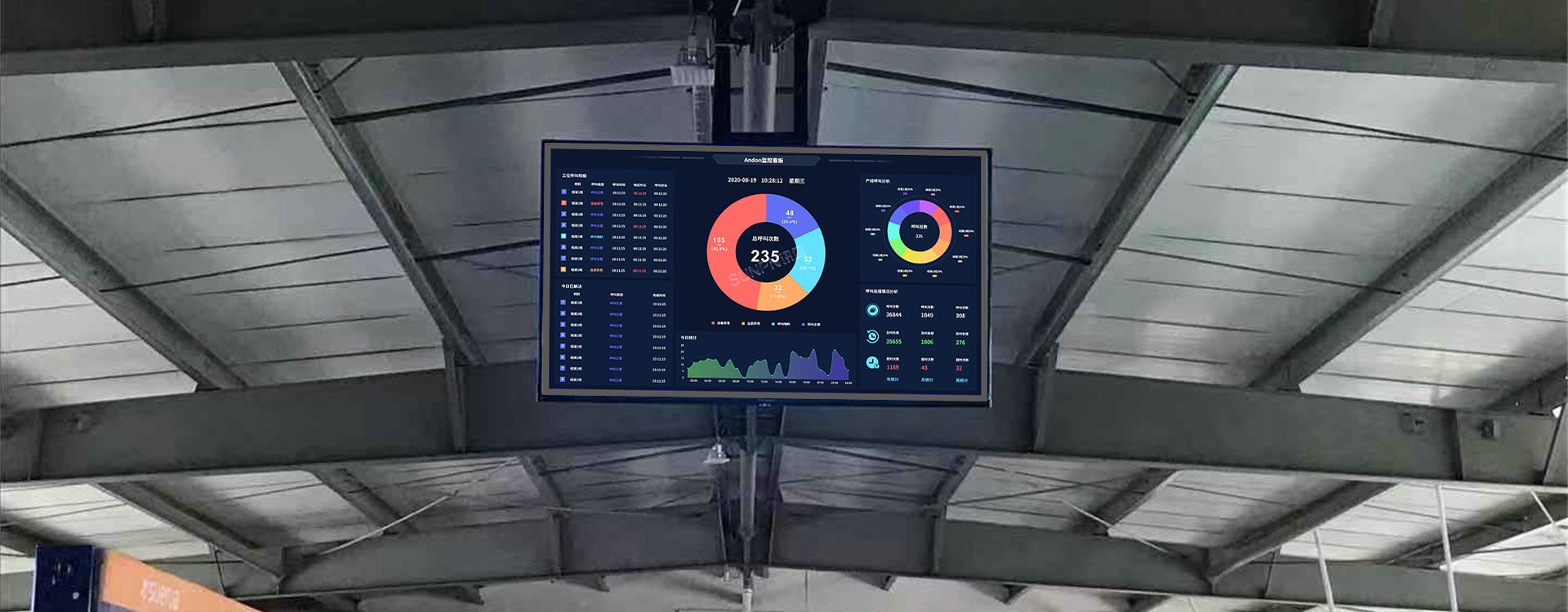

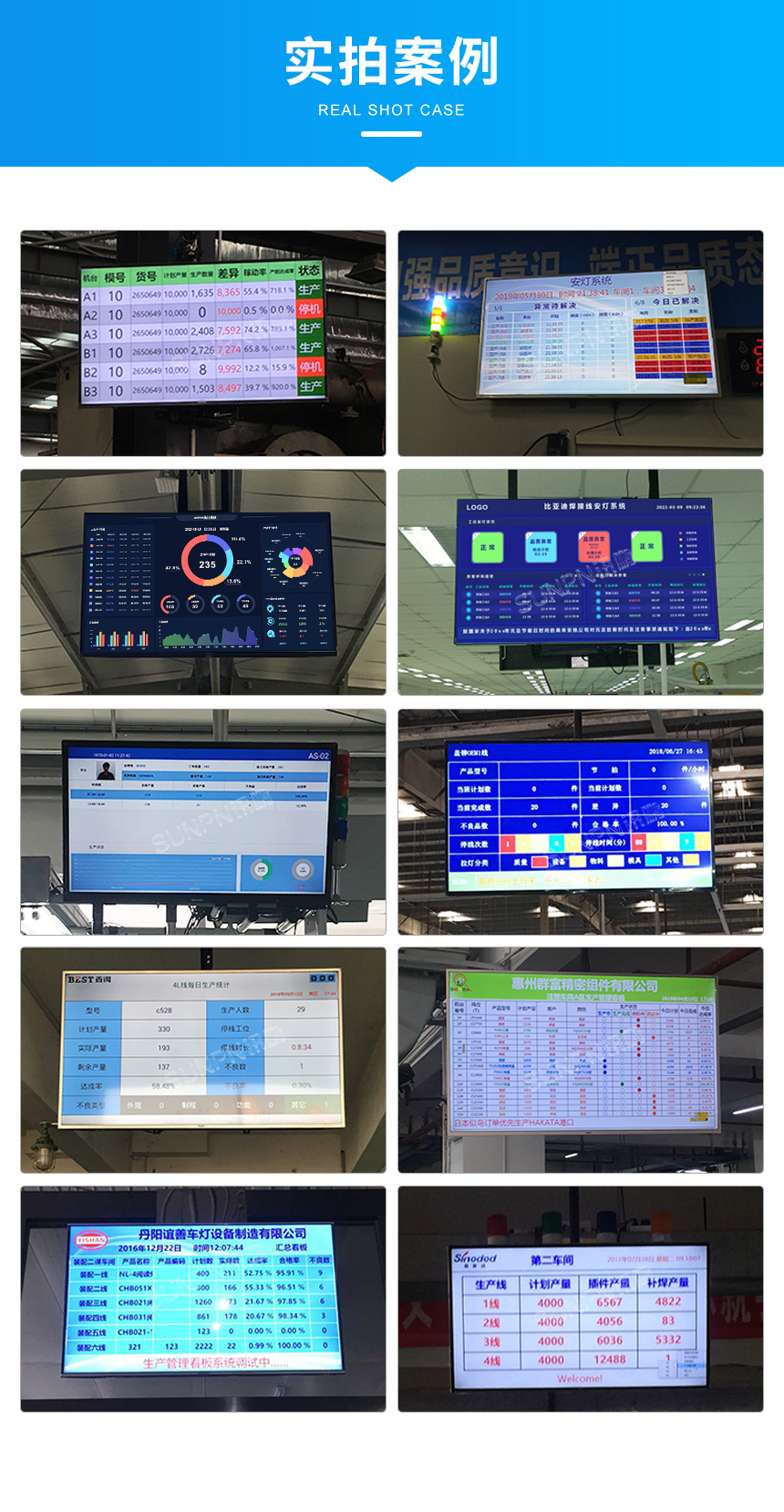

安灯系统-实拍案例

安灯系统-实拍案例

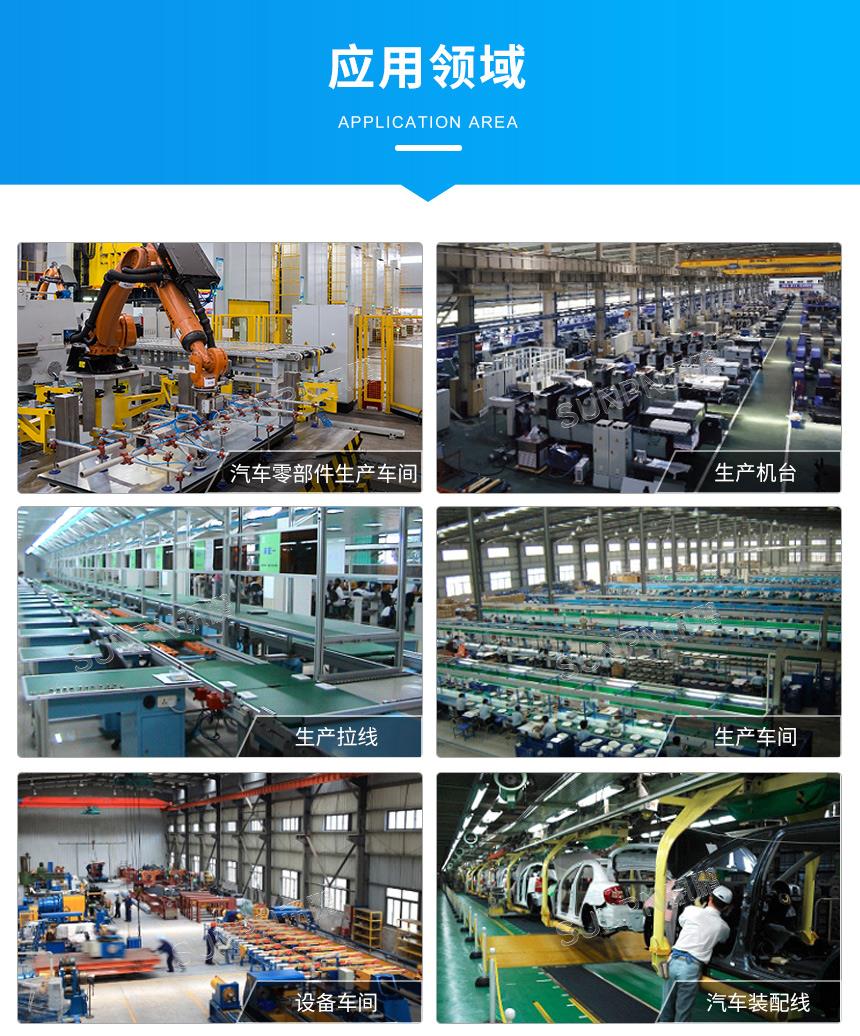

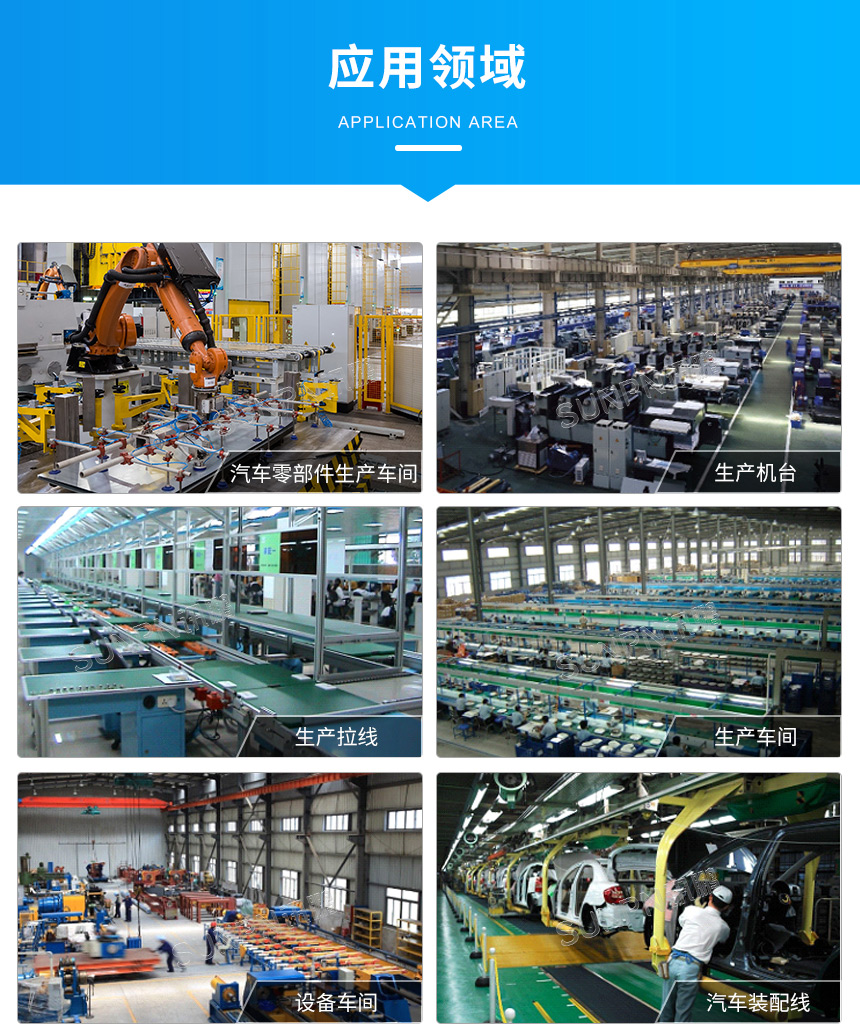

安灯系统-应用领域

安灯系统-应用领域
