在智能家居行业竞争白热化的当下，家具生产因工序繁杂、定制化需求高，生产管理难度与日俱增。浙江某智能家居企业引入安灯（Andon）系统，实现车间生产状态 “实时可视、异常秒级响应”，成功推动生产效率跨越式升级。

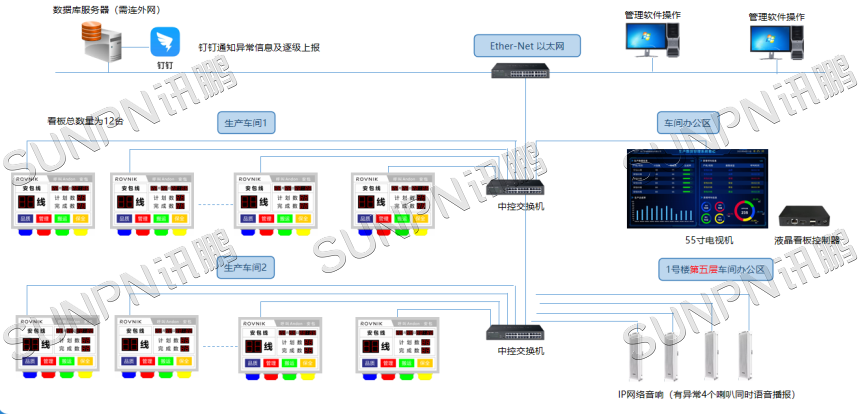

一、安灯系统架构

安灯系统以“数据 + 网络 + 终端” 三层架构，构建生产管理的 “神经中枢”：

1. 数据层：云端与终端联动

部署外网的数据库服务器实时存储生产数据，异常信息通过钉钉即时推送至管理人员手机，形成“异常发起 - 分级上报 - 闭环处理” 的自动化通知链路，让管理层 “随时随地掌握车间动态”。

2. 网络层：稳定传输保障

基于以太网搭建高速网络，配合中控交换机打通“生产车间 - 办公区” 数据通道，确保产线数据、异常信息 “零延迟同步”，为跨区域协同筑牢网络根基。

3. 终端层：现场与管理的无缝衔接

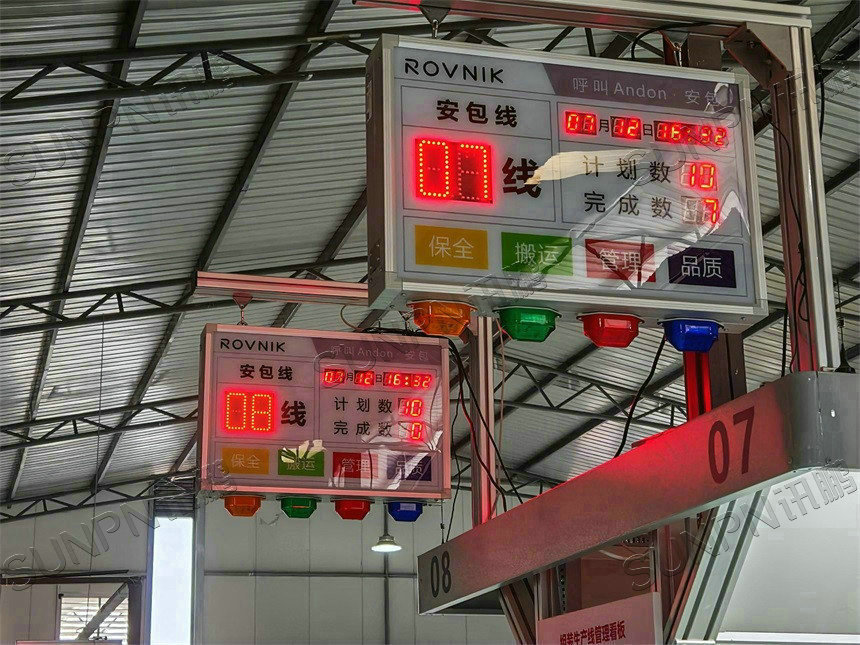

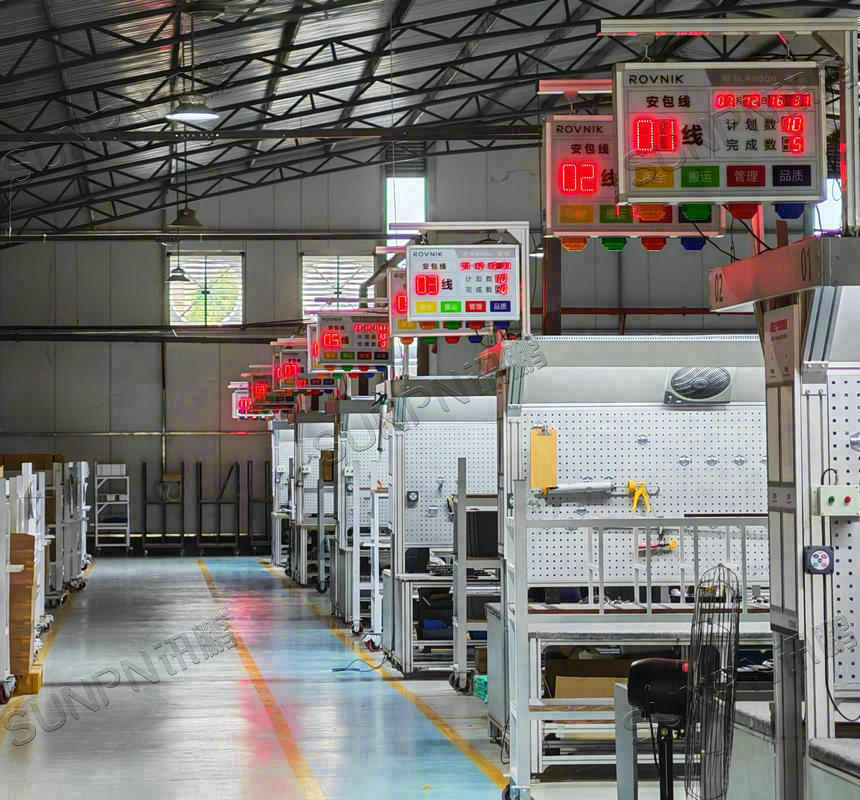

车间安灯看板：12 块智能看板覆盖全生产区域，实时显示产线编号、计划数、完成数，并配置 “保全、搬运、管理、品质” 等异常呼叫按钮，一线员工可 “一键触发需求”。

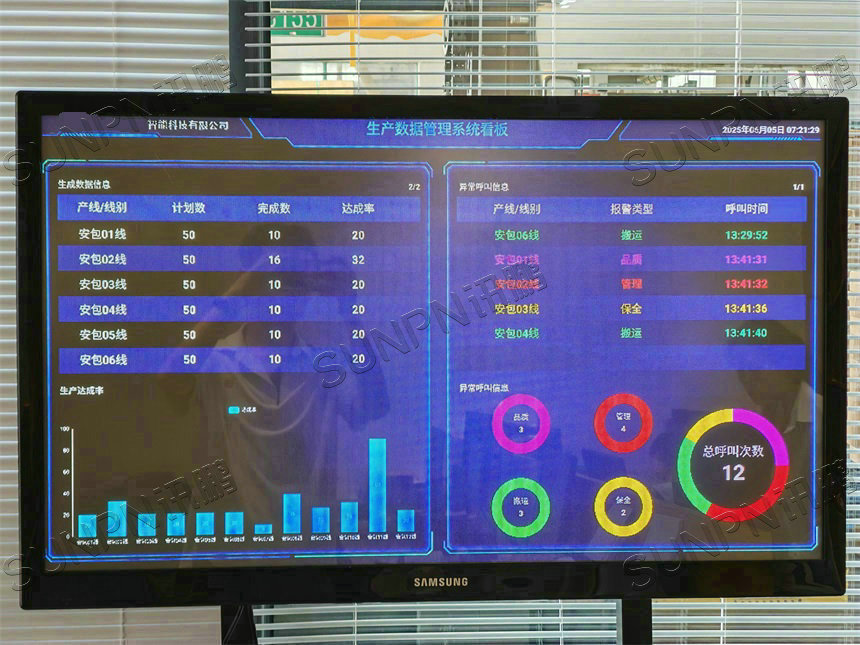

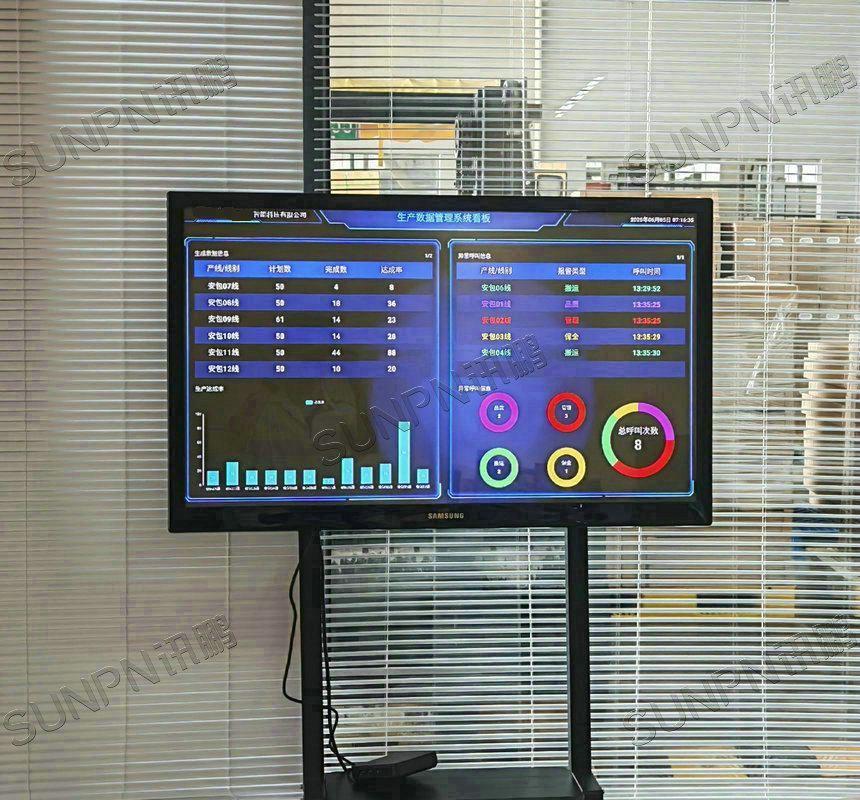

办公区智能终端：55 寸数据汇总大屏集成“生产数据总览、异常呼叫列表、达成率趋势图”，管理层直观掌控全局；IP 网络音响同步声光报警，跨部门（物流、品控、设备科）“同频响应异常”。

一、安灯系统显示端

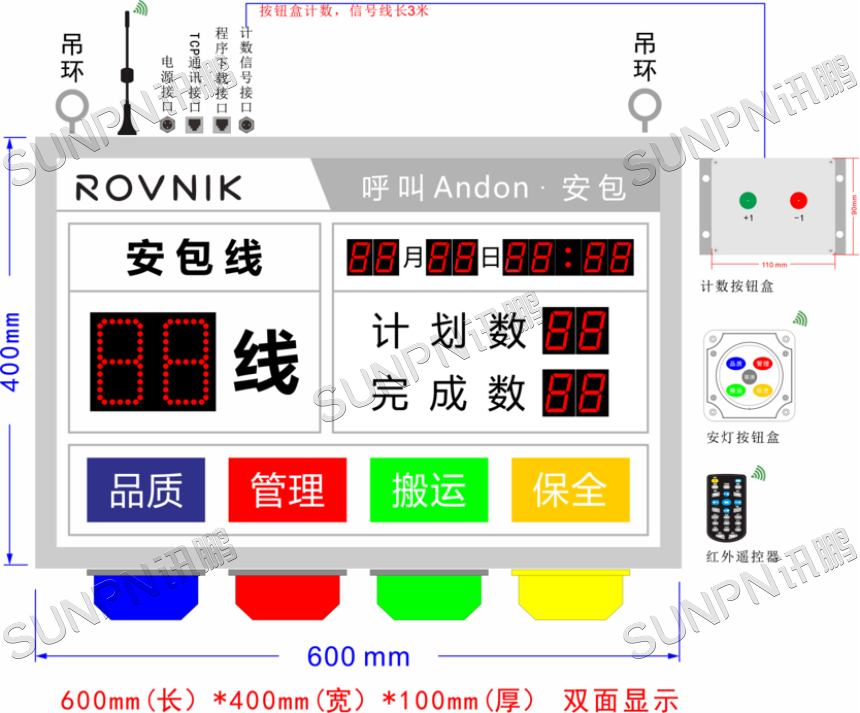

1、安灯电子看板参数

产品材质：铝合金边框+亚克力面板

产品尺寸：有线TCP通讯+无线RF433通讯，预留程序下载网口（485通讯）

LED材质：线别采用3寸灯板，月日、时间用1寸单红数码管，计划数、完成数用1.5寸单红数码管显示

报警、计数方式：采用无线按钮盒报警+有线按钮盒计数

安装方式：采用吊环吊挂

2、安灯系统看板功能

1.线别可用遥控器更改，更改范围01~99 ，10线以下0要显示出来，如01线、02线（软件下发）

       2.月日、时间：遥控器设置准确北京时间，自动走时（软件下发时间效时）

3.计划数：根据设定的节拍时间自动累加计数，节拍时间设置范围(0~9999秒），（软件下发节拍时间和工作时间段）在工作时间段内 计划数自动累加计数，工作时间段之外，停止计数（计划数停止计数时，不需要闪烁表示，就正常显示即可）工作时间段最多可设置12个

4.完成数：按钮盒计数+1、-1（不受时间段影响，哪怕在休息时间，只要按了按键就计数）

5.报警：无线按钮盒触发，对应看板警灯（闪烁）和异常状态灯箱点亮（常亮）

6.可设置2个自动清零时间点，自动清零计划数、实际数；可开启/关闭清零时间点，用几个就开启几个（后期软件下发清零时间点至看板上）

       7.需要提供讯鹏通讯协议，供软件抓取看板所有数据和下发数据

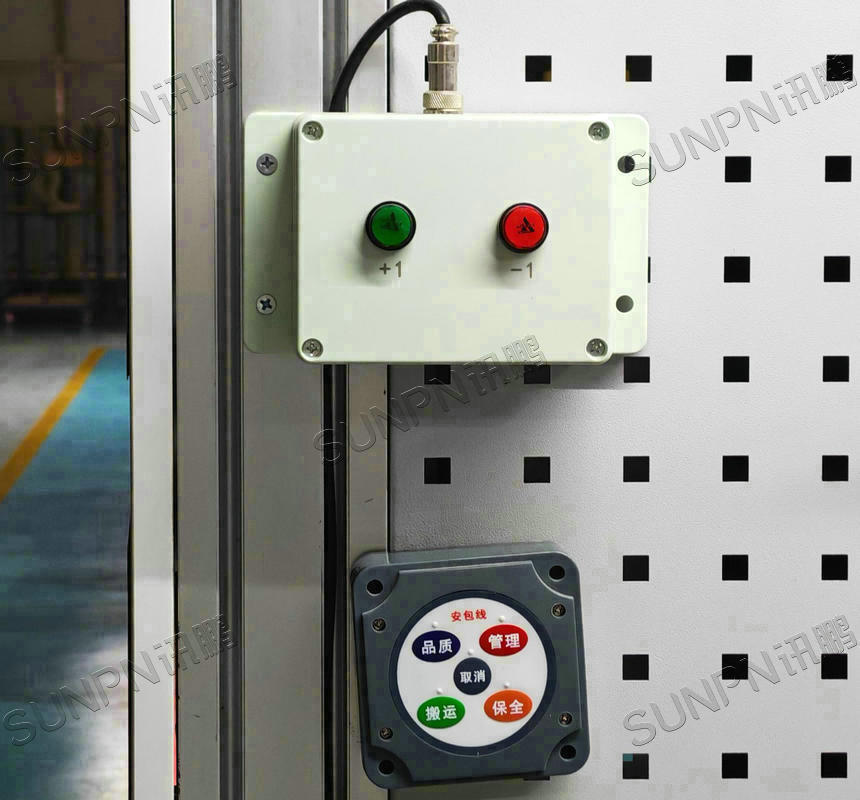

二、安灯系统触发端

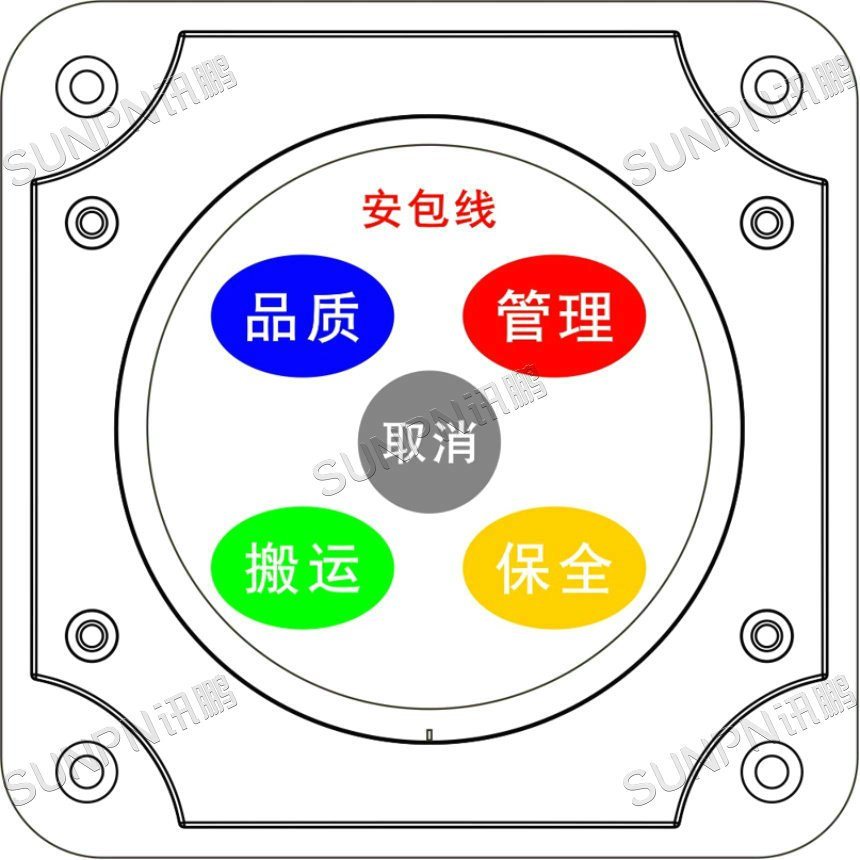

1、标准安灯按钮盒

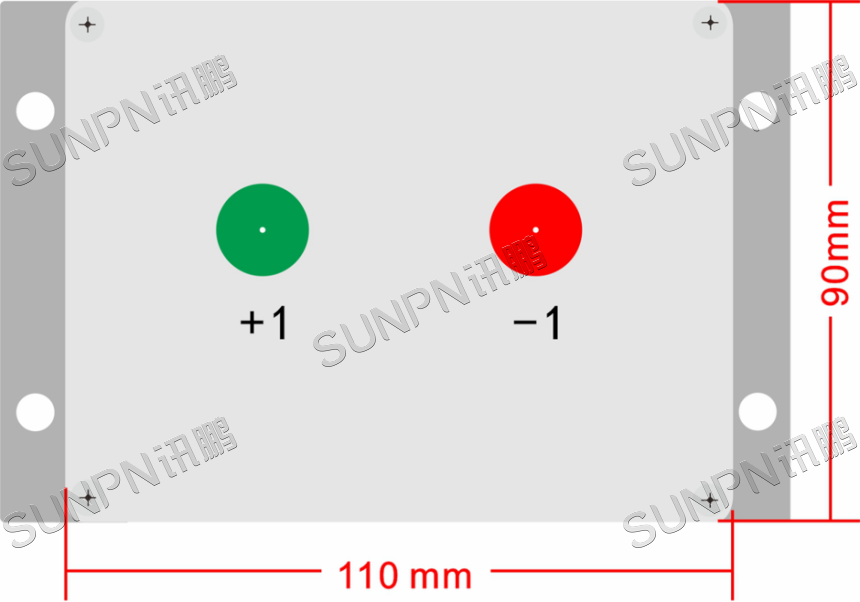

2、定制款计数按钮盒

按键：不带灯不带锁（2键)

外形尺寸：110mm* 90mm*50 mm

安装方式：四角螺丝固定安装

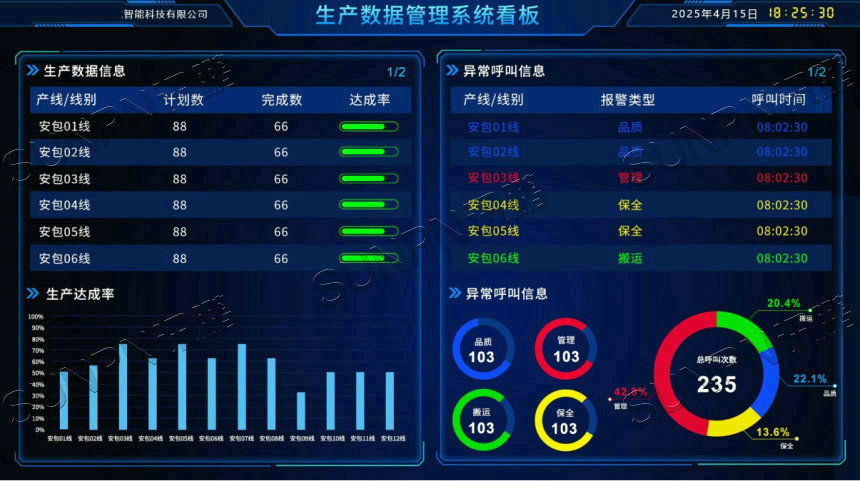

三、汇总看板及功能

2、年月日时间：自动同步服务器时间（可自由设定比如1分钟下发效时1次，或5分钟下发一次效时，也可人为一键下发效时指令给所有看板进行效时）

3、生产数据信息板块：1个界面显示6台看板数据，当前车间有几台看板就显示几台看板的计划数、完成数、达成率 （实时数据），超出则翻页显示，以3秒的频率翻页（出厂默认3秒，可在后台设置翻页时间，设置范围1~99秒）；后面的1/2 表示有2页，如果这个车间添加的看板数量多，则显示根据实际情况显示1/1、1/2、1/3、1/4，前面是当前第几页，后面是总页数。

4生产达成率板块：1个界面显示12台看板达成率，显示当前车间所有看板上的达成率百分比，超出则翻页显示，可设定翻页时间

5、异常呼叫信息板块1：同生产数据信息板块模式（超出翻页）

6、异常呼叫信息板块2：显示当天的呼叫次数，见图（第二天数据清零）

7、语音播报每条内容之前加个铃声 铃音类别：soundx（参考银行叫号声）

举例：soundx 安包1线   呼叫品质（蓝色字体显示）

soundx 包装2线   呼叫管理（红色字体显示）

soundx 包装3线   呼叫搬运（绿色字体显示）

soundx 包装4线   呼叫保全（黄色字体显示）

8、播报每条语音信息出厂默认连续播报3次即可，再播报下一条异常信息 （后台软件可自由设定播报几次和是否逐次循环轮巡播报）

9、呼叫时间是当前北京时间

四、后台管理软件及功能

1.后台软件分2大板块，第一个板块为生产数据，第二个板块为安灯呼叫系统

2.生产数据板块：

电子看板目前做了合计12台，后期还会增加 ，每台看板都是TCP通讯

安包线12台，后期会增加其他产线名称（软件做成可添加其他产线名称）

产线看板的线别根据IP地址命名。例如：IP***  命名是安包01线  ，线号可用软件下发或读取看板上的线号

软件可下发工作时间段、节拍时间、步长、延时时间闭合时间、清零时间等参数至看板上（可单独设置每个看板上的数据）

看板上的完成数软件需要实时主动抓取过来显示在液晶看板上及后台记录

软件可划分某个看板属于哪条产线的

举例：加工1车间：安包线01线~05线（可添加看板，比如后期产线增加，06线）

加工2车间：安包线07线~12线（可添加看板，比如后期产线增加，13线）

每天生产的数据实时保存，晚上12点截止 为一天的生产数据（可自由设置清零时间点下发给电子看板，清计划数、完成数）

软件下发北京时间给所有电子看板，以便电子看板自动同步电脑服务器时间（可自由设定比如1分钟下发效时1次，或5分钟下发一次效时，也可人为一键下发效时指令给所有看板进行效时

软件可查询历史记录，可根据年月日时间、产线、车间查询历史数据，可手动导出报表

查询结果的最下方需要有个合计总数，比如加工1车间安包线01线~10线，计划总数为10000     完成总数为9000   达成率为90.0%

3.安灯呼叫系统板块：

软件自动统计记录**车间**产线 本日、本周、本月、本年的异常呼叫次数、及时处理次数、超时次数（可手动导出报表）

超时应答（软件可设定每条异常信息的最佳处理时，例如呼叫管理最佳时间设定为30分钟，超出30分钟则判断为超时应答；呼叫搬运最佳时间设定为20分钟，超出20分钟则判定为超时应答，呼叫品质和呼叫保全 同上功能

每一条异常呼叫数据记录顺序为：线别**  报警类型**呼叫时间**完成时间**最佳时间（这个时间是完成时间减去呼叫时间），如果不是最佳时间就显示超时应答时间（完成时间减呼叫时间再减去最佳时间）

语音播报的提示音客户可自由更换轻音乐，出厂默认统一提示音

播报每条语音信息出厂默认连续播报3次即可，再播报下一条异常信息 （软件可自由设定每条异常信息播报几次和多条异常信息是否要循环轮巡播报可自由选择）

钉钉异常信息推送功能，可自由设定呼叫管理推送某某人，呼叫搬运推送某某人，呼叫品质、呼叫保全同理操作设定

可设定逐级上报功能，超时应答可推送上一级

可分配其他PC端账户权限，其他PC端登入软件进行操作时用网页版不用客户端版
