智能汽车电器安灯(ANDON)看板_无线呼叫监控系统案例

在当前许多企业生产管理中,车间现场的异常情况是影响生产顺畅运行的主要原因,如设备状况、品质问题、物料短缺等各种情况,生产现场与支持部门常常是采用电话进行信息的沟通,不但不方便,甚至存在很多弊端,譬如经常会出现沟通不顺畅,不清晰,或者不及时等问题。安灯看板本质上是精益快速响应数字化的一种展现,繁忙复杂的生产车间或工厂里都是它的应用场景。

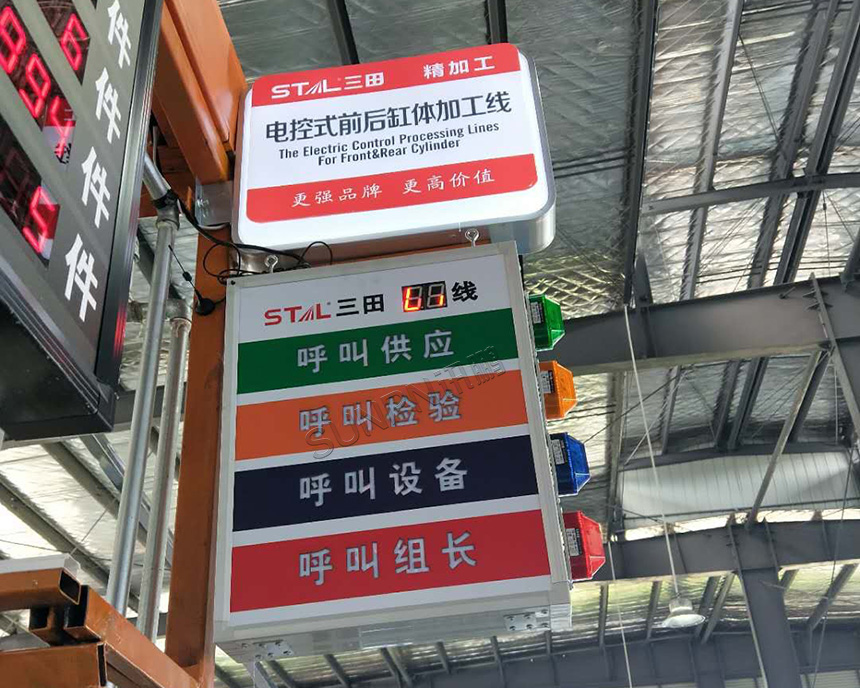

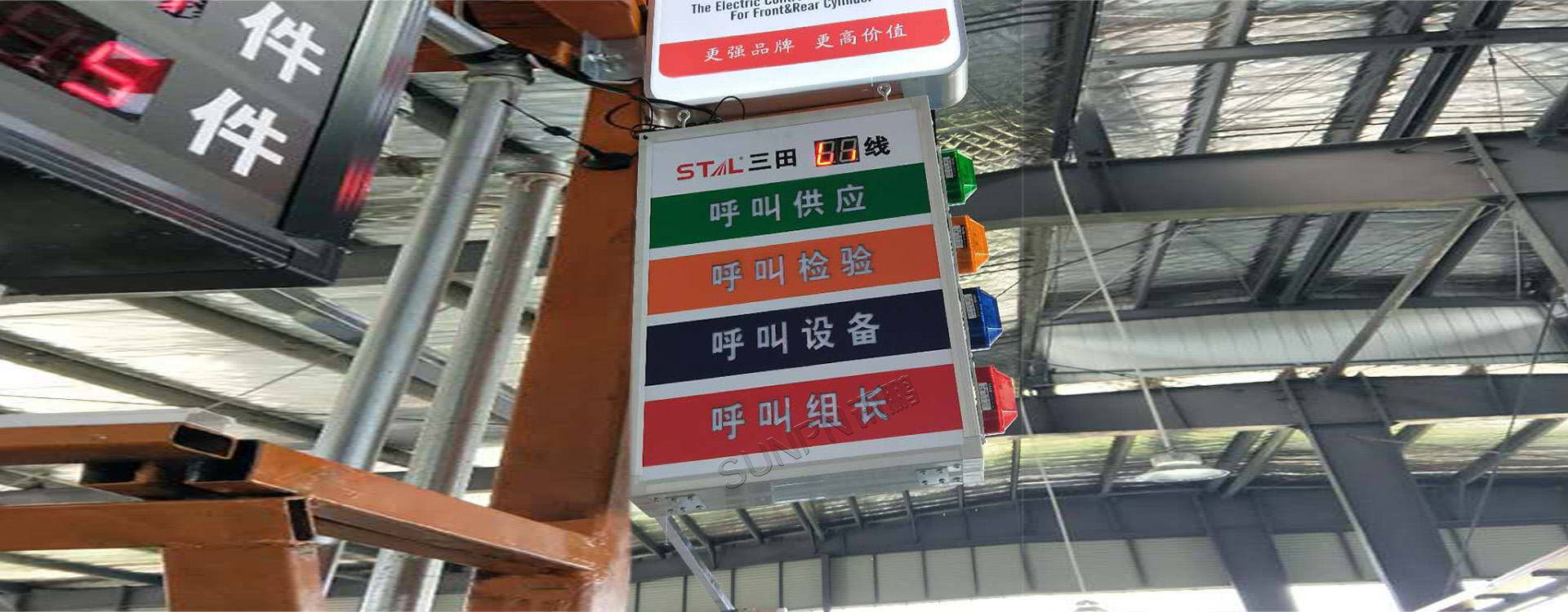

安灯看板


通常情况工位发生故障设备线操作员采取的是逐层上报方式传递信息,异常信息到达维修人员那需要一段时间,在此期间影响了生产效率,若维修人员无法解决又需逐层上报至工程师,期间效率继续降低。所以要在每一个安灯系统中每个设备或工作站都装配一个安灯系统报警按钮盒,如果生产过程中发现问题操作员将按下按钮盒,故障信息通过语音系统、看板系统第一时间传达到各相关人员,使得生产过程中的问题得到及时处理,避免生产过程的中断。


无线呼叫安灯系统-产品卖点


讯鹏安灯电子看板系统作为生产全过程组织的一个辅助工具,能实现快速的信息传递、申请呼叫、实时显示、统计分析、报表等。同时也是精益生产管理的可视化核心工具,在制造过程中,能够分门别类地及时反馈生产线出现的质量、设备、物料等问题,全面反映就工序作业、设备状态、质量问题、供应物料情况等过程进行实时的信息传递和管理,为决策提供及时、准确、全面的数据支持,使问题能够快速解决,生产能够平稳进行,提高生产效率。

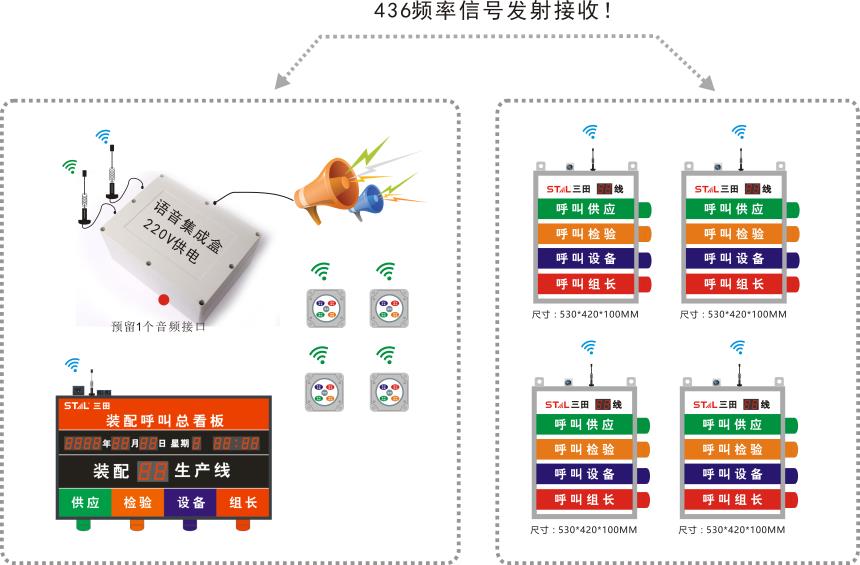

一、安灯看板-系统架构


安灯看板-系统架构


二、看板系统案例的功能文本:


1、432mm频率对应1-10个按钮盒,435mm频率对应1-10套安灯看板。 1-10套看板无线汇总语音播报。

2、按钮盒发出信号,语音集成盒接受信号播报并把信号对应传输到安灯看板上。

3、面板状态名称为背光显示和警灯同步状态,4色警灯根据对应的呼叫项目亮起。同时存在多个呼叫管理项目时,相应的播报 及警示灯对应切换显示,每个播报三次,一直循环不停,直到人工关闭。

4、语音播报信息:机加工xx线-呼叫班长(警示音&播报内容),在未开始处理状态时,语音连续播放。开始处理时语音关闭,警灯保持。报警取消时警灯熄灭。注:背光和警灯同步(未有状态,背光不亮、有相关状态时背光对应常亮起,警灯闪烁,处理完成后背光与警灯同步熄灭)。

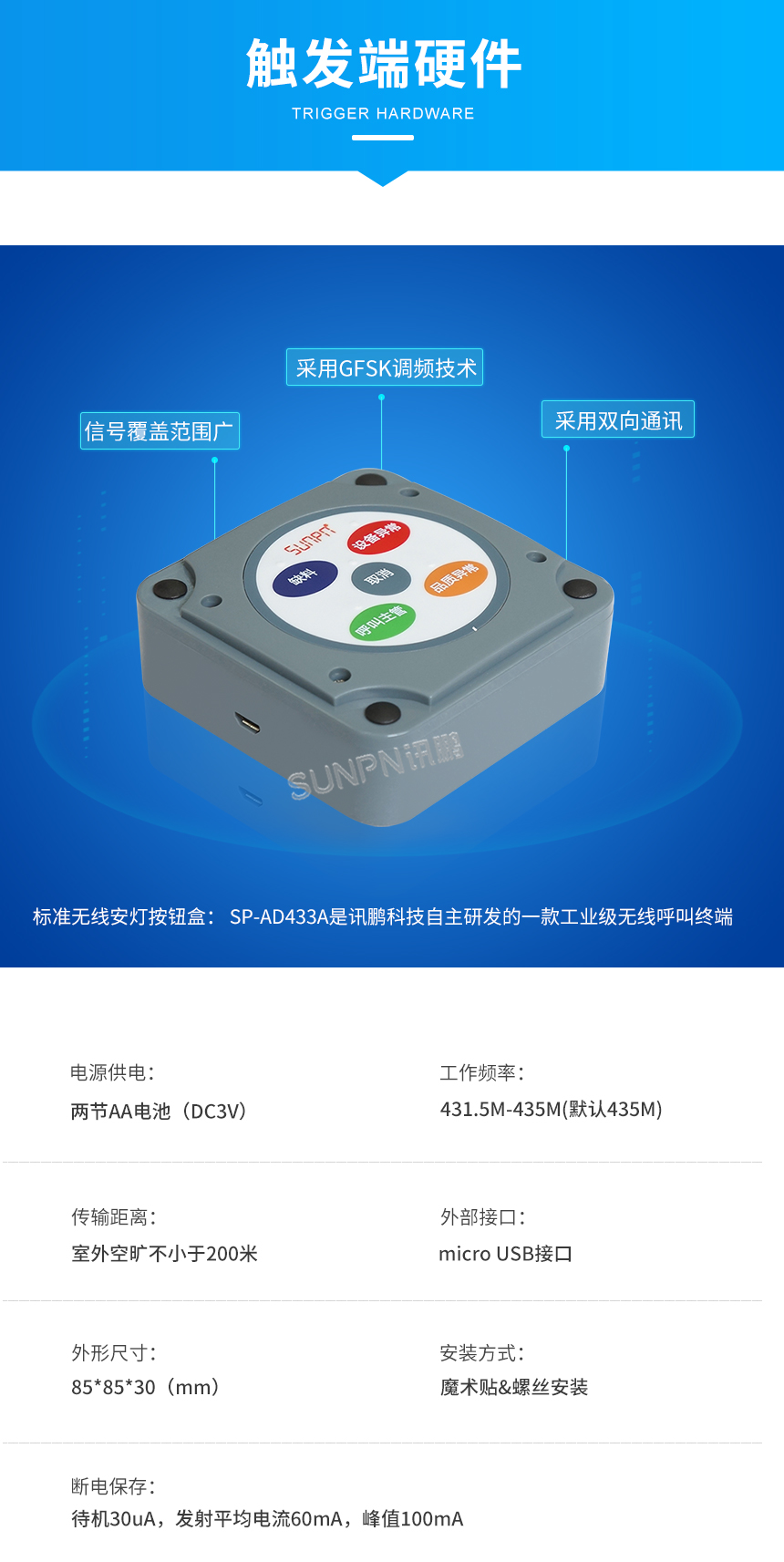

三、安灯看板-触发端硬件

安灯系统-触发端硬件


四、安灯报警按钮盒的作用


1、按下按钮盒,控制系统立刻响应,记录下报警部位、报警类别、报警时间,控制相应的部门的显示部件和声音部件发出声光报警,提示相关人员赶到现场;

2、管理人员到达现场后取消声音报警,系统记录到达时间;问题处理完毕后,管理人员取消事件报警和灯光显示;系统记录事件结束时间,生产继续进行。




四Ⅰ、安灯报警按钮盒的功能文本


1、蓝色(呼叫设备)红色(呼叫组长)绿色(呼叫供给)黄色(呼叫检验)。

2、配置:小米电池2节

3、功能说明:

①第一次按下报警按钮时,指示灯点亮,对应启动播报;

②第二次按下指示灯满闪(每秒一次)停止播报,表示相应人员已响应;

③第三次按下熄灭指示灯,对应记录处理完成。

④按中间的取消健取消当前工位的所有状态。

⑤备注:按钮按下后,相关亮灯及播报延迟不得超过5S

⑥遥控:编辑线号。

安灯系统-双向通讯


五、安灯系统品类介绍


1、物料配送电子看板:在库房发料区、配送准备区大屏幕呈现呼叫时间、生产线、呼叫的物料、配送需求量、要求送达时间、当前已过时间等信息,实时指导物料配送准备。


物料配送数据看板


2、设备维修电子看板:在设备技术员办公区大屏幕呈现呼叫时间、生产线、设备代码、设备名称、是否已停机、呼叫的维修技术组、已过时间、当前状态等信息,指导快速定位维修技术资源。


设备运行看板


3、需求电子看板:在办公区大屏幕呈现呼叫时间、生产线、呼叫的支持人员、已过时间、当前状态等信息,快速查看生产线状况。


设备运行与生产汇总看板展示


五、安灯系统相关负责人

安灯系统相关负责人


作者:王依莹
