智能生产车间安灯(Andon)呼叫管理系统

生产车间安灯(Andon)呼叫管理系统来自于国外某汽车生产企业,早些是利用灯光来表达各种需要表达的信息,随着时间的推移这种方法也在多种生产场景下使用,经过不断优化与升级,如今的安灯(Andon)呼叫管理系统已经成了工业生产管理系统中必不可少的一项系统,他已经从有线呼叫改变成了无线呼叫,已经从灯光传表达数据优化成了LEDLCD看板的形式,甚至于还可以使用到仓库,在仓库建立一块LCD屏,实时播报各个岗位的信息,安灯系统已经成了我们生产型企业客户成功的重要系统,也是让全球的生产型企业崛起的重要系统之一!


一、安灯(Andon)呼叫管理系统项目介绍


本安灯(Andon)呼叫管理系统是一项标准的看板安灯呼叫管理系统,它由硬件按钮盒、LCD看板、LED看板组成,工作原理由无线呼叫按钮盒上5个小按钮分别对应看板(品质、管理、保全、搬运、取消)按击1次小按钮,看板对应的呼叫类型背光灯点亮并显示对应产线呼叫的工位号,同时喇叭开始语音播报;当出现多个工位线别呼叫时,按先后次序循环播报,间隔10秒,再次按击同一小按钮,取消这次提示(提示取消时,显示屏对应线别、呼叫类别灯灭,喇叭停止语音呼叫),无线呼叫按钮盒上小按钮颜色与显示屏呼叫类别(品质、管理、保全、搬运)颜色相对应。


功能说明:呼料-例如:二楼 产线 针01组叫料 员工按下工位呼叫器上对应按钮、新款需求或旧款需求,此时 一楼看板上针01组的指示灯新款或旧款指示灯亮起,同时蜂鸣器提示“滴滴”的声音,此时备料人员看到需求如果配套正常 就在发料确认按钮盒按下配套正常,如果物料异常 就在发料确认按钮盒按下配套异常按钮  配套状态就会反馈到看板上,当物料到达 在二楼产线按下 按钮取消键  看板的所有安灯状态消除。


1、安灯(Andon)呼叫管理系统无线按钮盒


车间安灯呼叫无线按钮盒


2、LED安灯(Andon)呼叫管理系统看板


车间呼叫物料安灯看板


3、安灯(Andon)呼叫管理系统LCD液晶显示屏


工业生产管理安灯呼叫看板系统


二、安灯(Andon)呼叫管理系统组网与架构介绍

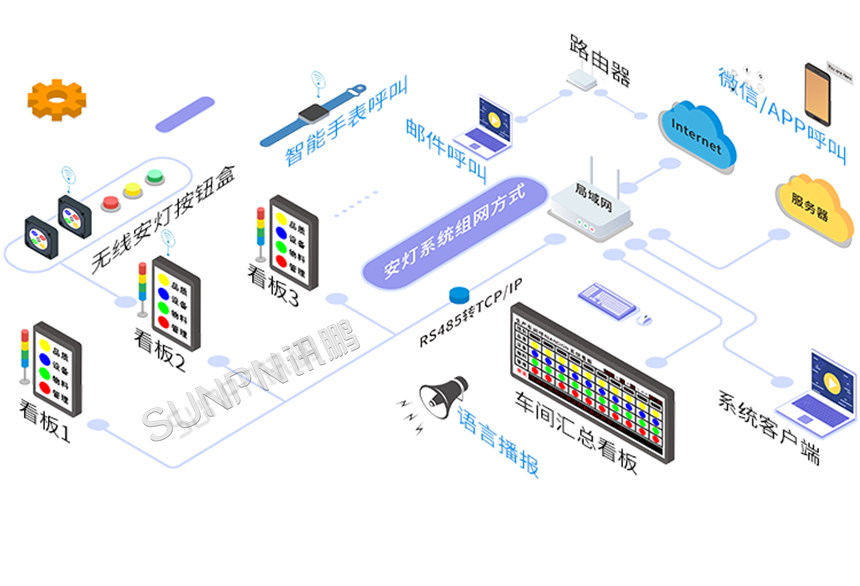

1、安灯系统组网方式:通过需求的通讯方式来实现系统组网,由局域网连接到各个硬件,实现数据实时传输。

工业无线呼叫安灯系统组网方式

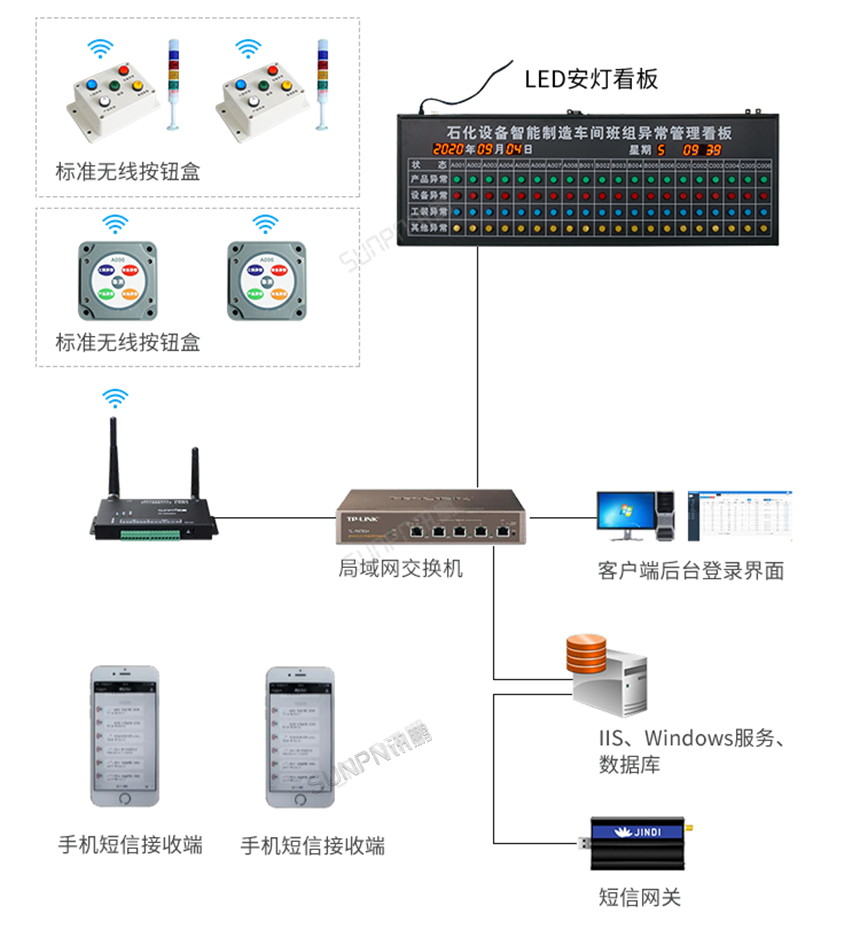

2、安灯(Andon)呼叫管理系统架构:由局域网交换机来实现各个硬件的数据串联,用时计算出需求数据到移动端管理平台。

智慧安灯呼叫管理系统架构


三、安灯(Andon)呼叫管理系统LED、LCD液晶显示屏样式展示



1、此界面安灯看板是常规的LED显示看板来呈现,采用LED显示看板我们可针对不同的岗位做不同的显示界面,安装在车间不同的位置可实时监控事件过程,以及时做出正确的判断。

安灯看板样式参考

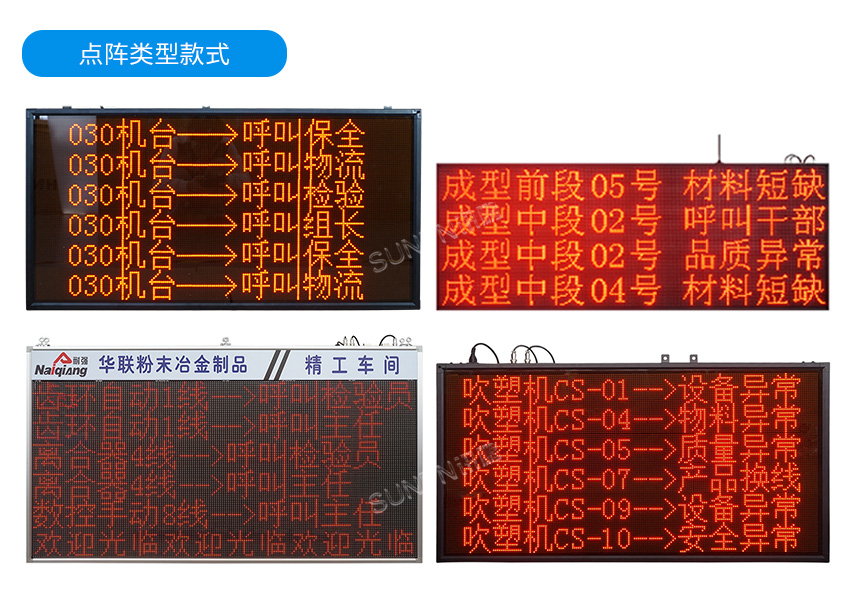

点阵款安灯呼叫看板

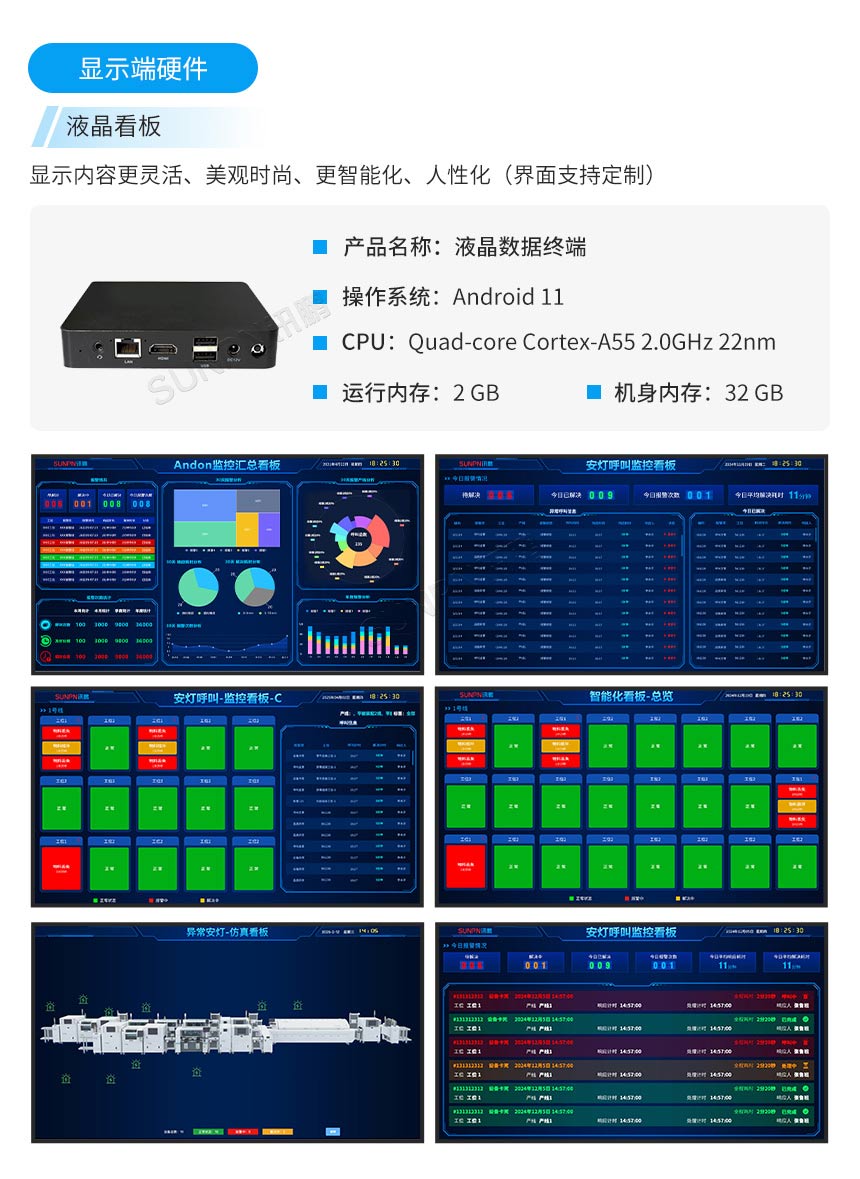

2、安灯看板显示可用多种方式呈现,以下是LED和LCD液晶显示界面,采用液晶显示界面使页面数据更直观,整体数据可在后台查看,不同的呈现方式让我们更方便找到想要的数据。


LCD液晶安灯呼叫看板


四、安灯(Andon)呼叫管理系统品类介绍


1、物料配送电子看板:在库房发料区、配送准备区大屏幕呈现呼叫时间、生产线、呼叫的物料、配送需求量、要求送达时间、当前已过时间等信息,实时指导物料配送准备。


物料配送数据看板


2、设备维修电子看板:在设备技术员办公区大屏幕呈现呼叫时间、生产线、设备代码、设备名称、是否已停机、呼叫的维修技术组、已过时间、当前状态等信息,指导快速定位维修技术资源。


设备运行看板


3、需求电子看板:在办公区大屏幕呈现呼叫时间、生产线、呼叫的支持人员、已过时间、当前状态等信息,快速查看生产线状况。


设备运行与生产汇总看板展示


五、安灯(Andon)呼叫管理系统负责人


安灯(Andon)呼叫管理系统负责人
