标准MES系统

为了实现工厂的数字化管理,做到从工艺到生产的无纸化及条码化管理,实现生产能通过条码进行追溯、作业指导书电子化、生产进度实时管控等功能,从而提升整体生产效率;实现安灯呼叫功能,异常报警及时通知、处理及分析。

立即咨询
视频介绍

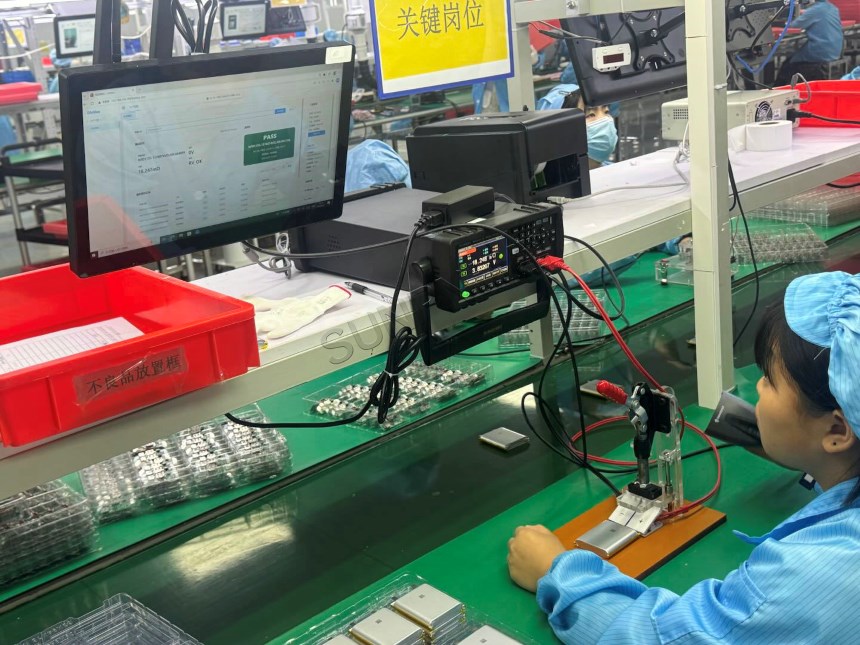

MES系统终端工业触摸一体机

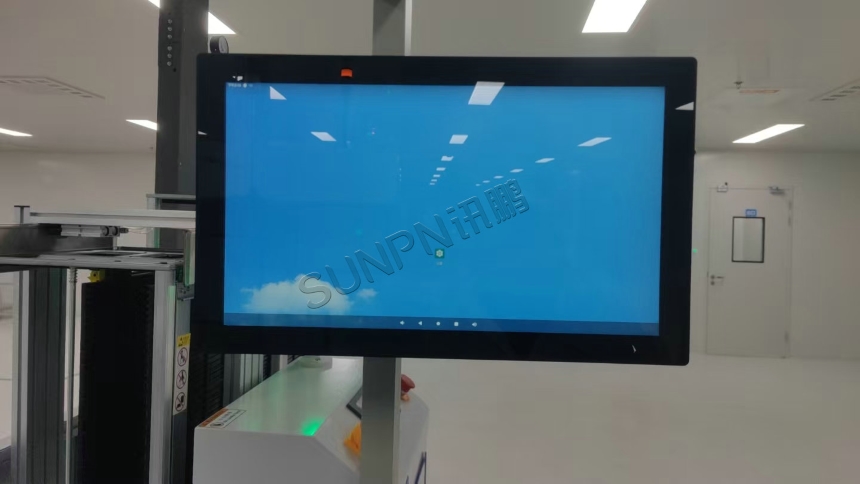

数字化工业智能终端
数字化工厂标准MES系统
MES系统解决方案
核心优势
  • 一物一码
    通过条码管理引入、采用扫码方式、实行一物一码,规范生产各个工序作业流程。
  • 产品的正反追溯
    实现产品生产过程记录和追溯,精确追踪到产品各个工序作业的人及时间.
  • 全程质量管控
    实现车间全程质量控制,包括异常情况及时反馈、异常统计报表及停滞工单的异常查询。
  • 可视化管理
    实时追踪工单生产进度、产品直通率、目标达成率与设备状态等数据。
  • 加快多部门协作响应
    安灯呼叫系统帮助生产管理,做到及时响应。
  • 简化沟通和纸张的使用
    实现车间全面覆盖电子作业指导书,达到无纸化。
  • KPI考核
    人员精细化管理,精确统计人员绩效,提升员工积极性。
  • 统计报表
    报表数据可实时统计,实时分析、精准无误,无需等待。
  • 工艺流程管理
    规范生产各个工艺流程管理。
  • 计划排程管理
    提升生产计划排程管理与品质标准管控。
  • 条码自定义管理
    根据产品工单序列号和生成的条码数据源来打印产品条码。
  • 数据采集及防错
    为生产现场的调控和规划提供数据依据,做到数据及时采集。
  • 产品正反追溯管理
    实现工单管理和产品生产过程记录和追溯,精确追踪到产品各工序和员工及时间。
  • SOP无纸化管理
    Sop电子作业指导书,达到无纸化作业管理。
  • 安灯呼叫系统
    安灯呼叫报警功能,实现异常报警及时通知、处理及报表分析。
  • 设备点检管理
    提升订单管理与生产调控。
  • 生产进度实时监控
    实现生产进度控制和品质数据实时监控,包括异常情况及时反馈、异常统计报表及停滞工单的异常查询。
  • 数据报表分析
    可以根据产品、车间、产线等不同维护进行数据报表分析。
系统架构
条码追溯系统应用图
条码追溯系统应用图


左图为条码追溯系统应用图,条码追溯系统是基于物联网条形码技术的制造执行质量追溯系统,主要用于制造型企业。系统通过在生产现场布置专用设备(RFID、条码采集器、PDA、扫描枪等硬件)配合软件系统实现从原材料上线到成品下线入库的整个生产过程实时的数据采集、跟踪、防错、监控和控制的系统,通过控制包括物料、仓库、设备、人员、品质、工艺、流程指令和设施在内的工厂资源,提升产品生产水平,保证产品质量,提高企业竞争力。同时在产品产生质量问题时实现快速追溯,维护消费者利益和企业形象。

标准MES系统组网方式
标准MES系统组网方式


讯鹏标准MES系统是一套结合E-SOP、生产计划管理、安灯呼叫和产品生命周期全过程追溯的数字化解决方案。系统实现工厂的数字化生产管理,做到从工艺到生产的无纸化及条码化管理,实现产品能通过条码进行追溯、作业指导书电子化、生产进度和品质数据实时监控、异常情况及时通知响应、数据报表分析等功能,从而提升生产现场的品质与效率管理。为生产现场的调控和规划提供数据依据,也为不良品的溯源和生产决策提供深度分析。


MES系统的整体功能图
MES系统的整体功能图


MES系统的整体功能包括基础建模、工艺管理、生产调度以及现场管理。基础建模主要分为:工厂建模、产品建模、质量建模;生产调度有:生产计划和条码管理;现场管理分为:数据采集、生产报表和生产看板等,还有一些比较细小的分类。此方案主要是概述了MES系统现有的所有功能。


工单和工艺流程图
工单和工艺流程图


工单管理:

1、导入工单:从Excel中导入生产工单信息,也可对工单进行手动新增、修改、删除、查询。

2、生成条码:根据对应产品的条码规则,自动生成产品条码,可以对条码进行全部打印或补打。

3、下发工单与作业指导书:工单需要生产时,下发到指定产线,同时对应产线的作业指导书也能同时下发。


工艺管理:柔性工艺路线,自由组合配置,根据生产任务情况灵活变化。

条码管理流程图
条码管理流程图


1、制定条码规则:制定多种条码规则元素,自由组成条码规则,绑定在不同产品上。

2、生成工单序列号:根据生产计划和条码规则,自动生成每个生产计划的工单序列号。

3、打印产品序列号:根据工单序列号和生成的条码数据源来打印产品序列号。

4、回写打印标识:条码打印完成后,回写打印标识,避免重复打印及重复使用。

生产过程管控和返修流程图
生产过程管控和返修流程图


生产过程管控:1、条码有效性检查:检查条码是否可用、有效,是否符合条码规则,保证条码的唯一性。

2、跳工序防错:不能跳过规划的工艺路线生产,必须按照要求的工序顺序组织生产。

3、工序加工防错:在本工序加工前检查其上一工序加工结果,不接受上一工序失败的产品。

4、重复生产防错:对于已经加工成功的产品,不允许重复加工避免二次加工。


返修流程: 1、异常上报:提供异常上报APP,随时拍照上传品质问题,做到品质问题及时反馈。

2、不良品转入维修:关键工序数据采集过程中,良品扫描直接流到下一站,不良品流入维修。

3、记录维修信息:不良品流入维修后,维修扫描直接查看不良信息,记录维修信息。

4、维修品返回:产品可以根据每个工序制定维修品回流规则,可以制定维修品返回工序。

配套产品
工业一体机(MES数采)
液晶一体机(电子看板)
模块定制系列
PDA移动终端
边缘计算云网关
12寸三防平板
安卓产品系列
工控一体机(机械设备)
WIN产品系列
8寸三防平板
国产化系列
经典键盘系列
RFID识别系列
旗舰全屏系列
其他工业终端
工控主机(看板控制器)
数采通讯终端
工业穿戴终端
10寸三防平板
MES工位机(报工终端)
系统软件
产线看板

产线数据、数据采集、品质管控、产线图表

  • 产线数据:记录产线生产订单信息、各时段目标与实际产量、产能达成率、不良数和直通率。
  • 数据采集:实际产量与不良数通过工位扫描枪采集,产能达成率和直通率自行运算。
  • 品质管控:收集生产过程中的不良产品数据,明确责任划分;对数据进行分析统计,提升产品品质。
  • 产线图表:不仅可以展示详细的工单信息,而且将数据实时进行统计分析,直观展示各时段产能、不良品类型归纳,以及每个工序细节数据也直观呈现。
展开
按需免费定制方案
产线看板
汇总看板

产线数据汇总、工单状态、生成图表

  • 产线数据汇总:汇总车间各产线生产数据,同步实时更新。
  • 工单状态:根据数据采集判断并显示当前工单状态。
  • 生成图表:统计图表根据对应数据自行生成。软件后台根据需求生成日报、月报或年度报表等。
展开
按需免费定制方案
汇总看板
安灯看板

呼叫即时显示、信息推送、人员考核、数据统计

  • 呼叫即时显示:同步工位安灯呼叫信息,引导相关人员及时处理。
  • 信息推送:报警可以通过警灯、语音、微信、邮件、短信等信息进行报警通知。
  • 人员考核:呼叫时长、响应时长时间显示,并触发逐级上报机制。
  • 数据统计:按照周度、月度、年度将呼叫处理情况实时统计,整体工作指标是否合格一目了然。
展开
按需免费定制方案
安灯看板
工单管理

  • 明确生产的单号、类型、状态、产品名称、产线、工艺路线等关键信息。
展开
按需免费定制方案
在制品


  • 在制品是指工业企业正在加工生产但尚未制造完成的产品。
展开
按需免费定制方案
物料扫描历史


  • 物料扫描历史是对物料扫描操作的详细记录和汇总。
展开
按需免费定制方案
换料记录

  • 换料记录是在生产过程中,对原材料或零部件更换情况进行详细记载。
展开
按需免费定制方案
扫码组装

  • 实时更新车间、产线零部件的工位库存数量。
展开
按需免费定制方案
