IGBT装配线生产管理系统_产能/安全/品质/效率/设备利用率分析

讯鹏生产管理系统是基于自动化和信息化高度融合的制造业产业升级。通过生产现场的数据采集、目视化管理以及后台数据统计分析,致力于提升企业的生产效率,优化企业生产工艺和工序;降低企业的生产成本,提升产品质量,降低生产物料损耗,降低人力成本;提升企业形象,加快人员培养。

包含设备运维系统,车间产线生产管理系统,质量管理系统,仓库管理系统等。


一、讯鹏生产管理系统系统架构

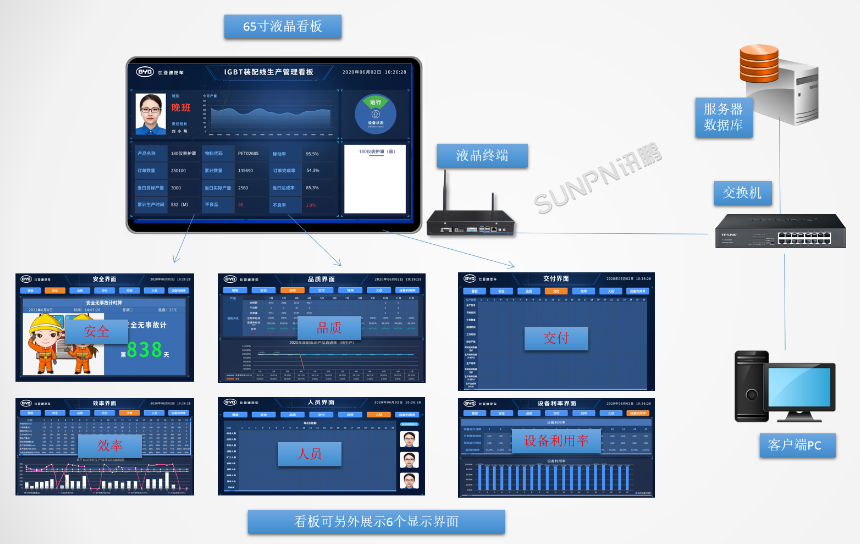

1、系统流程展示

装配线生产管理系统-系统架构


2、生产显示看板

①不良数:读取所有工序表的条码不良,只要以有一个条码出现不良只记录不良一次;

②累计生产时间:打螺丝机报表里的 程序启动状态为 开始、程序退出状态为结束;

③停机时间 :手动、半自动、回原点 、出错、脱机、状态为停机时间;

④设备状态显示5台机的状态:运行、报警(报警信号、消除报警)、停机、待机。

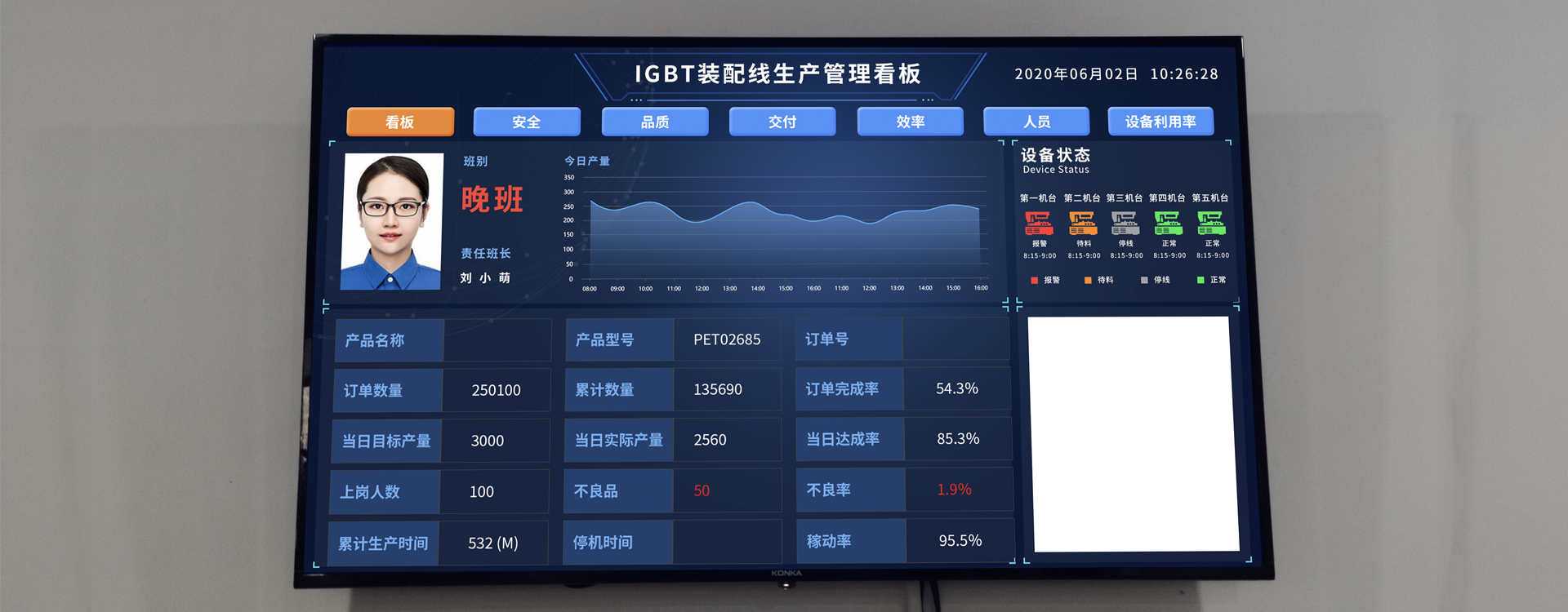

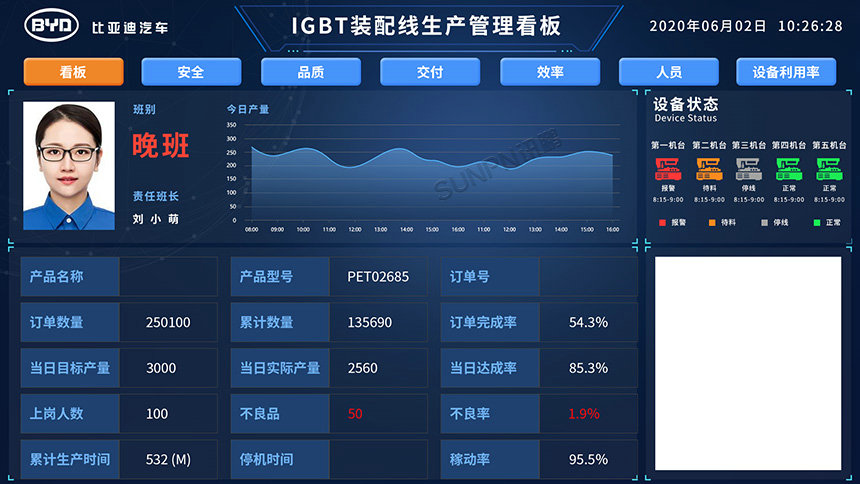

装配线生产管理系统-看板界面展示


3、生产管理看板功能展示

①看板标题、logo:系统后台可进行修改。

②时间:同步服务器时间,自动运行。

③负责人姓名、头像:系统后台输入,绑定白夜班自动切换成对应负责人信息(白班夜班可客户自定义绑定添加工作时间段)。

④产品名称、产品型号、订单号、订单数量、当日目标、上岗人数:后台手动输入固定显示,可以通过制作对应的EXCEL批量导入。订单生产完成后自动切换到下一工单信息。(根据当日实际产量来进行判断工单是否已完结)。

⑤不良品:读取所有工序设备数据库的表,如果其中一个表出现条码NG不良数,不良数加1,其他表里再出现相同条码NG视为同一产品 不良数不在累加。

⑥累计生产时间:第一台设备打螺丝机报表里的程序启动状态为开始计时(停机时间除外,暂停计时)、程序退出状态为结束累计生产时间。停机时间:手动、半自动、回原点、出错、脱机、状态为停机时间。

⑦累计数量:取测试设备的白班、晚班累计产量;

⑧当日实际产量:取测试设备表里条码记录的OK数 来统计数量;

⑨订单完成率:系统根据公式自动进行计算;(累计除以订单数乘以100%)

⑩当日达成率:系统根据公式自动进行计算;(实际除以目标乘以100%)

⑪不良率:系统根据公式自动进行计算;(不良除以实际乘以100%)

⑫稼动率:(运行时间-停机时间)/运行时间。

⑬产品图片;在系统后台输入,照片需要绑定对应的产品名称。(当产品名称切换时照片自动切换为对应的实物);

⑭设备运行状态:分别显示5台机器的运行状态:运行、报警、停机、待机。

⑮状态(手动、半自动、回原点、出错、脱机、状态为停机)、(没有异常状态显示运行)、(空闲状态显示待机)、(报警表里有任何一条报警信息均显示报警)。


4、安全显示看板

①抬头名称/标题/屏号,可软件后台进行更改;(所有标题只有一个)

②时间、日期自动运行

③安全天数后台编辑天数,每天0点自动加1天(最大可显示5位数)。

④左边照片可通过软件后台添加更改;

装配线生产管理系统-安全管理界面展示


5、人员信息显示看板

①看板标题:系统后台可进行修改(所有标题只有一个)

②时间:同步服务器时间,自动运行。

③优秀员工头像:系统后台输入,后台发送显示,头像下面的文本框可客户自定义发送文字:例如:“姓名李帅 职务生产组长 本周月度之星”

④人员考勤信息可生成EXCEL表格模板 ,后台导入数据录入 ,也可后台输入员工出勤信息。

⑥数据可在后台生成月报表可查询导出

装配线生产管理系统-人员界面展示


6、交付信息显示看板

①看板标题:系统后台可进行修改(所有标题只有一个)

②时间:同步服务器时间,自动运行。

③可显示一个月的,交付信息,内容为客户提供EXCEL表格 样式 导入数据  也可以后台更改添加每天的数据。

④数据可在后台生成月报表可查询导出

装配线生产管理系统-交付界面展示

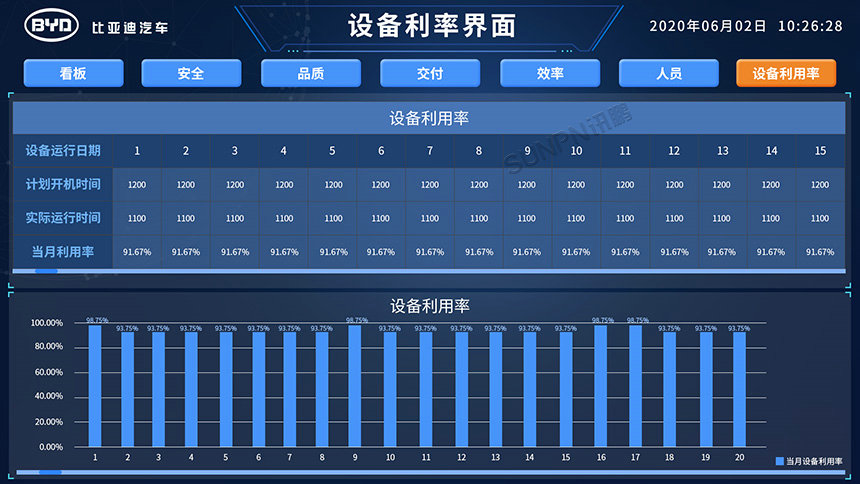

7、设备利用率显示看板

①看板标题:系统后台可进行修改(所有标题只有一个)

②时间:同步服务器时间,自动运行。

③可显示一个月的,设备利用率,

④计划开机时间:获取当天工作时间段的时间,实际运行时间:显示累计生产时间(看板界面的那个数据)

⑤设备利用率:实际运行/计划开机*100%并以柱状图的形式 展现出来。软件后台也有报表 可查询导出EXCEL,管理员可更改报表里的数据。

装配线生产管理系统-设备利率界面展示

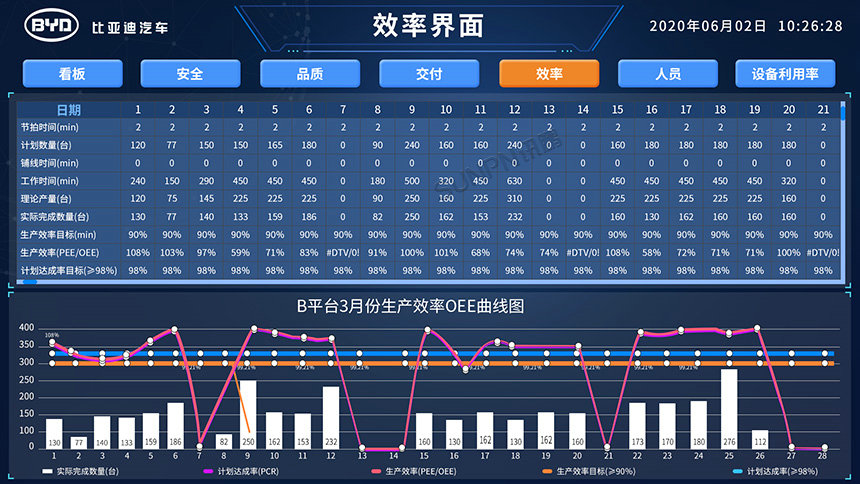

8、效率信息显示看板

①看板标题:系统后台可进行修改(所有标题只有一个)

②时间:同步服务器时间,自动运行。

③可显示一个月的,效率信息,内容为客户提供EXCEL表格 样式 导入数据  也可以后台更改添加每天的数据。

④数据可在后台生成月报表可查询导出报表数据管理员可修改

装配线生产管理系统-效率界面展示

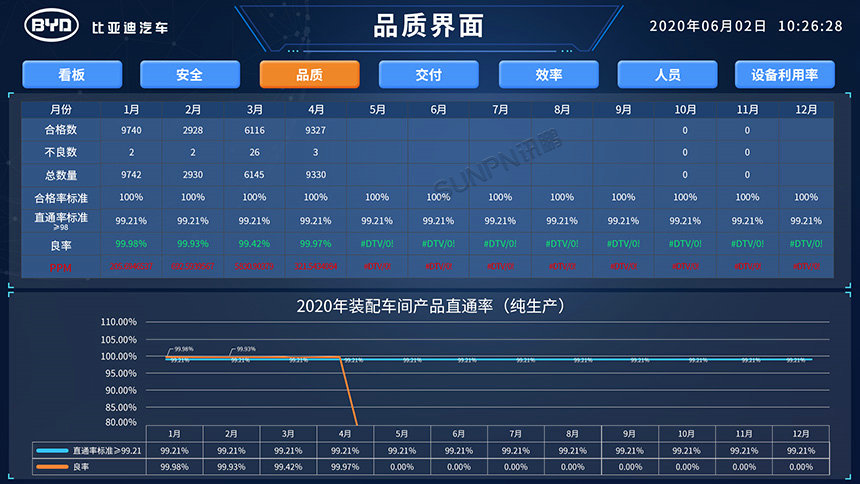

9、品质信息显示看板

①看板标题:系统后台可进行修改(所有标题只有一个)

②时间:同步服务器时间,自动运行。

③可显示12个月的,品质信息。

④每个月的合格数、不良数、总数量、从数据库里获取。

⑤合格标准:默认100%可修改;

⑥直通率标准:默认99.21%可修改;

⑦良率:合格数/总数量*100%保留2位小数

⑧PPM:=不良数*1000000/总数量 保留小数点4位

⑨每个月的良率生成折线图展示出来。直通率标准:根据后台设定值折线图显示12个月的

⑩软件后台可生成报表可查询导出EXCEL,可更改报表里的数据。

装配线生产管理系统-QC品质管理界面


二、生产管理系统软件系统(以下内容仅供参考,实际开发按定制要求来)

1、软件功能

软件分为3个部分:显示端(液晶显示界面)、客户端(后台操作)、服务端(数据库)
看板软件功能:

①可以通过软件介面实时监控所有看板的数据;

②可以通过软件设定看板的参数或进行数据修改、清零等操作;

③可以将看板数据定时存入数据库;

④可以对历史数据进行查询、报表、导出Excel表格等操作。

2、生产管理系统功能

①、生产管理系统软件介绍:生产管理系统软件可以从客户端实时了解产线或机台生产数据,及时发现生产中的问题并做出改善,实现透明、快速的生产管理体制,分析总结生产数据,改善生产工序与流程,提升生产效率,节省企业资源。

②、系统功能:用户权限管控、异常信息的播报、生产报表的查询、客户端实时查看、生产监控、系统性分析数据、提升企业管理

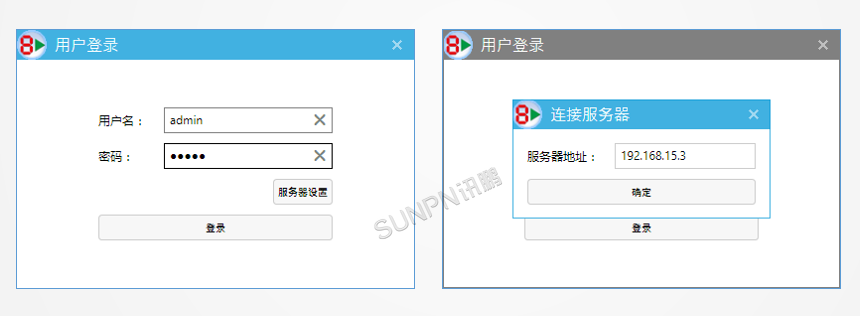

3、服务端与客户端登录设置

装配线生产管理系统-服务端登录界面

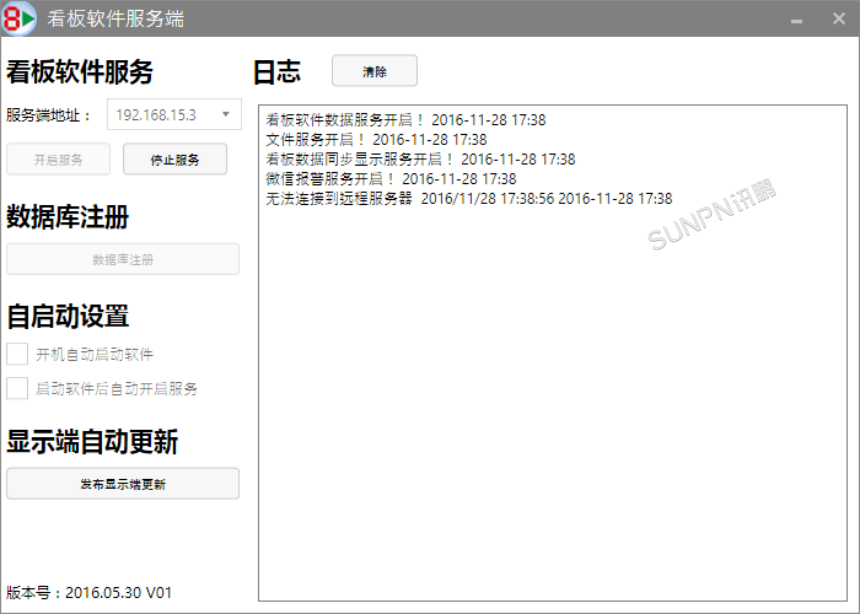

4、服务端操作界面

装配线生产管理系统-服务端软件界面

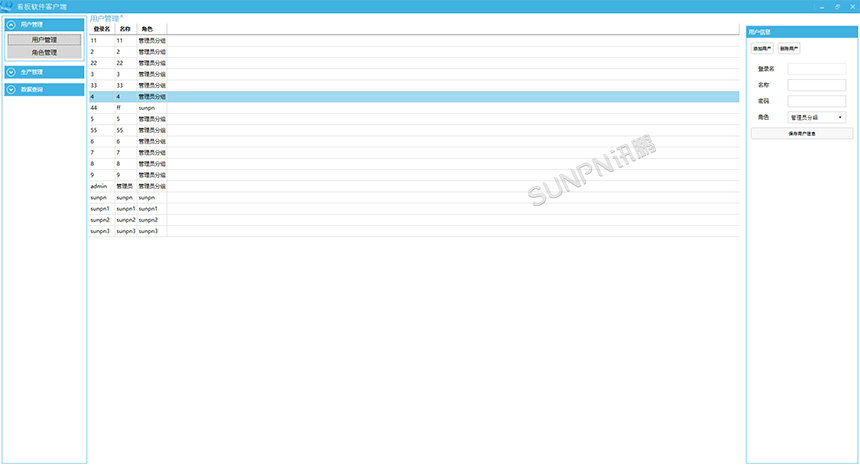

5、看板软件客户端设置---用户管理

装配线生产管理系统-管理端界面

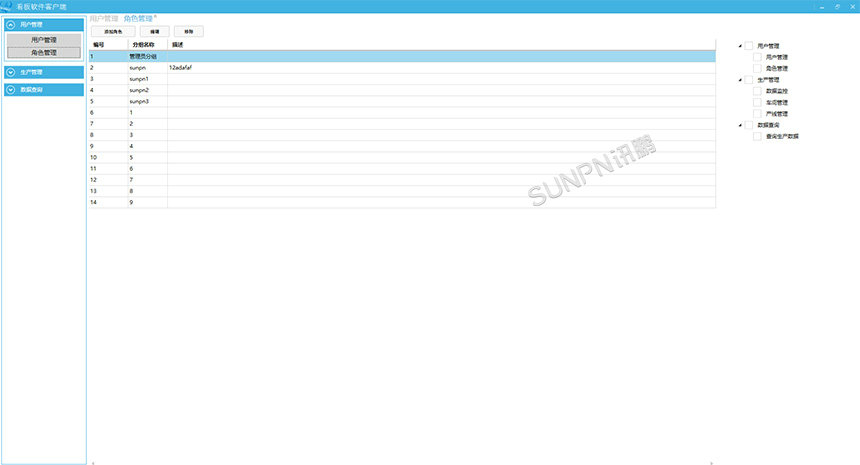

6、看板软件客户端设置---角色管理

装配线生产管理系统-管理端角色管理

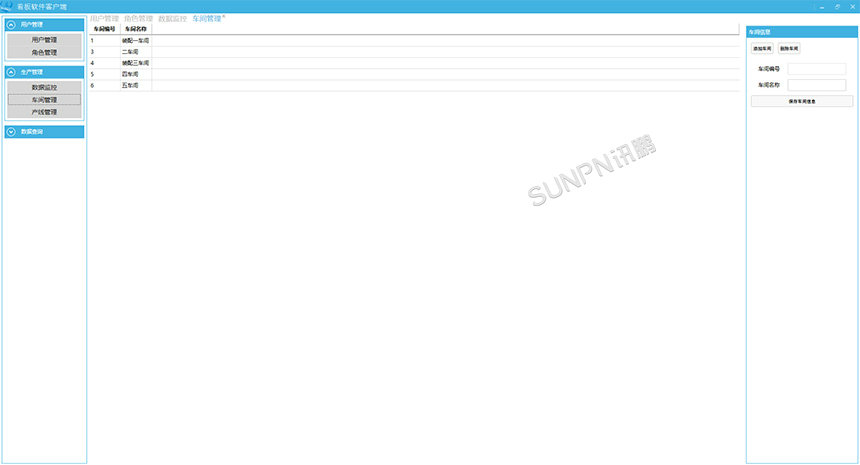

7、看板软件客户端设置---车间管理

装配线生产管理系统-车间管理界面

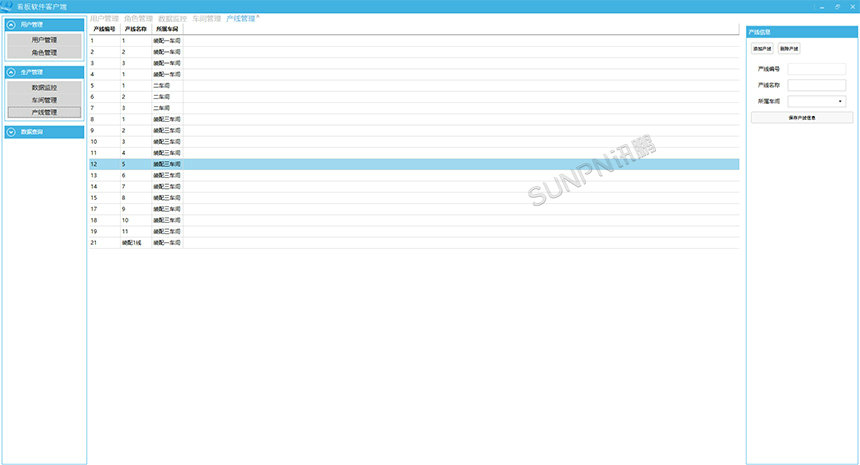

8、看板软件客户端设置---产线管理

装配线生产管理系统-产线管理界面

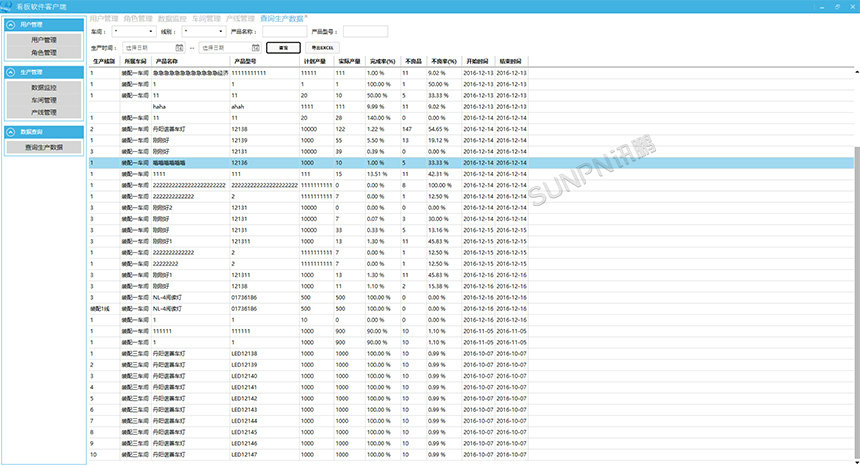

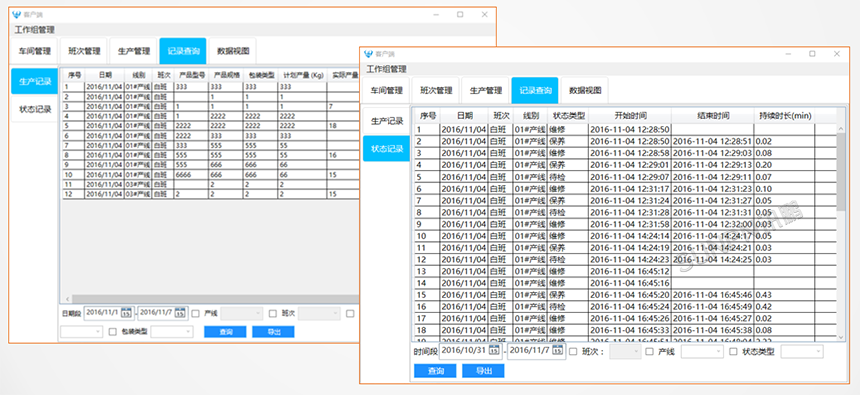

9、看板软件客户端设置---数据查询

装配线生产管理系统-数据查询界面

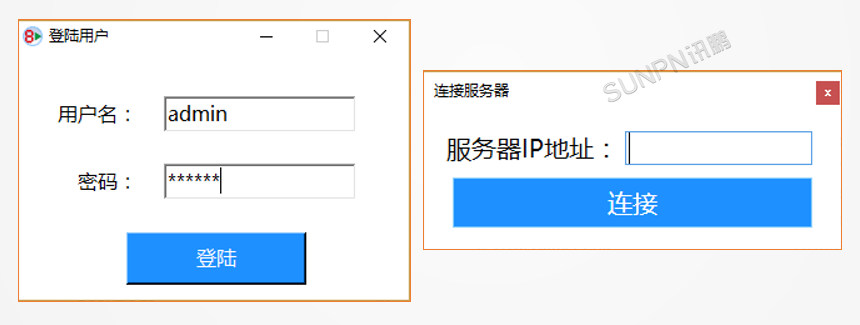

10、服务端与客户端登录设置

装配线生产管理系统-服务端lp

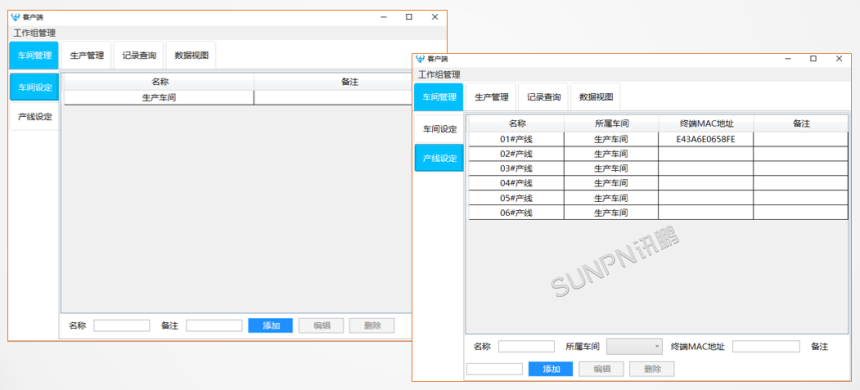

11、车间与产线设置

装配线生产管理系统-车间与产线管理

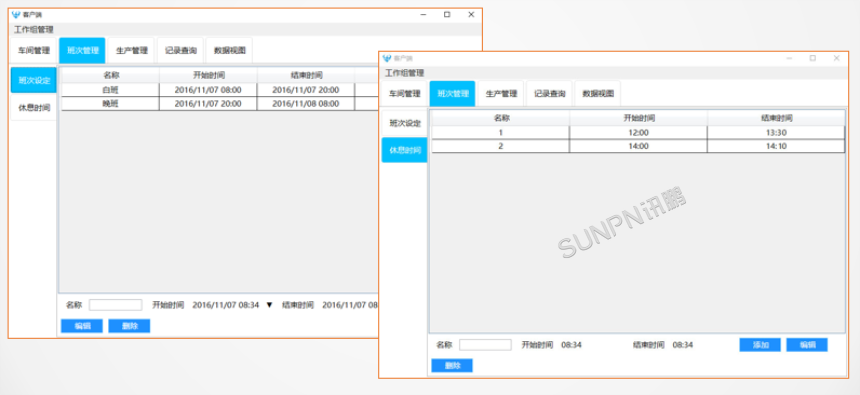

12、班次与休息时间设置

装配线生产管理系统-班次与休息界面展示

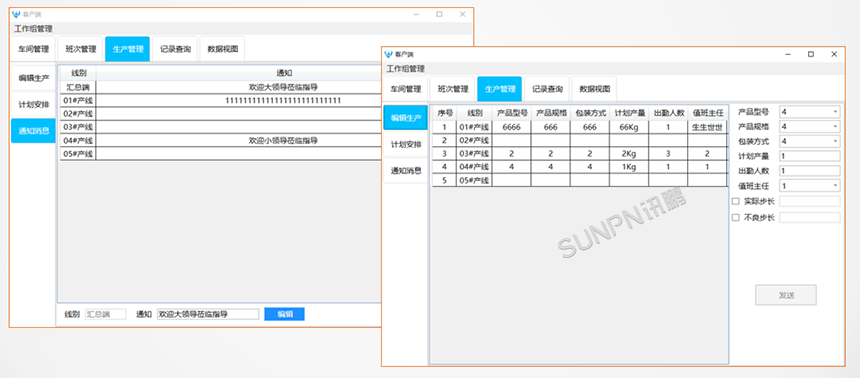

13、生产管理设置

装配线生产管理系统-车间管理界面

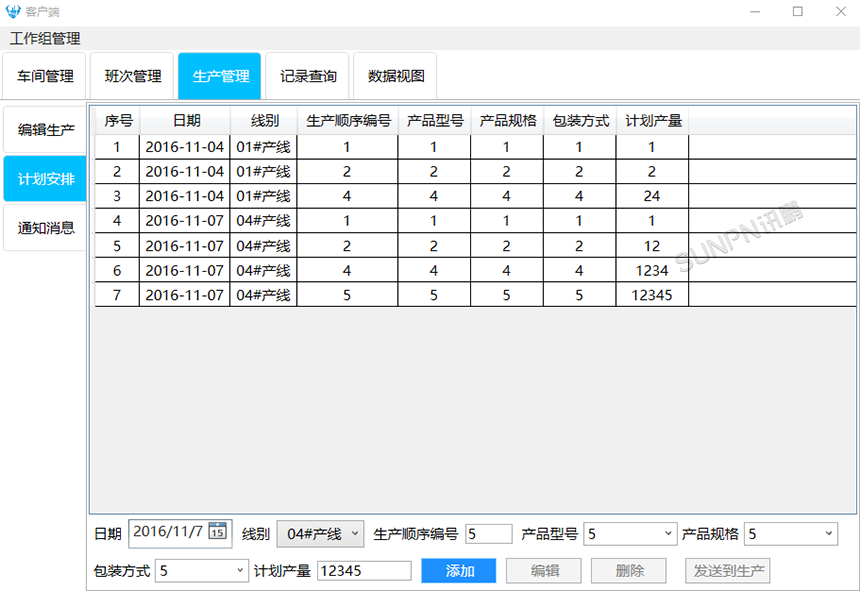

14、计划安排设置

装配线生产管理系统-生产计划展示


15、生产与状态查询

装配线生产管理系统-生产状态展示

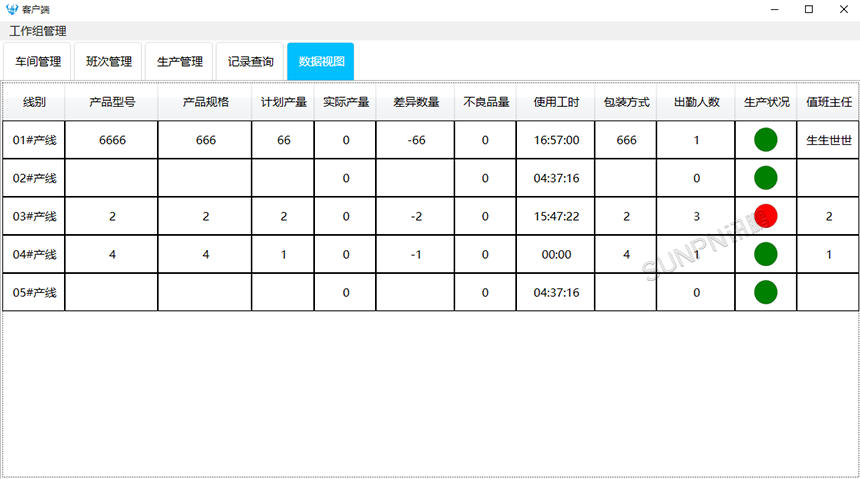

16、数据视图

装配线生产管理系统-数据视图


三、生产管理系统实施流程

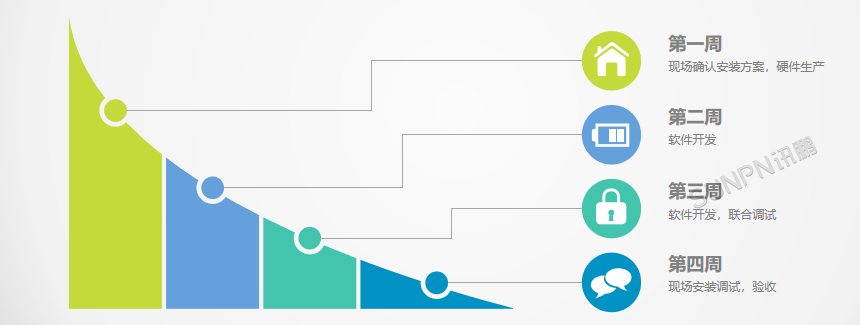

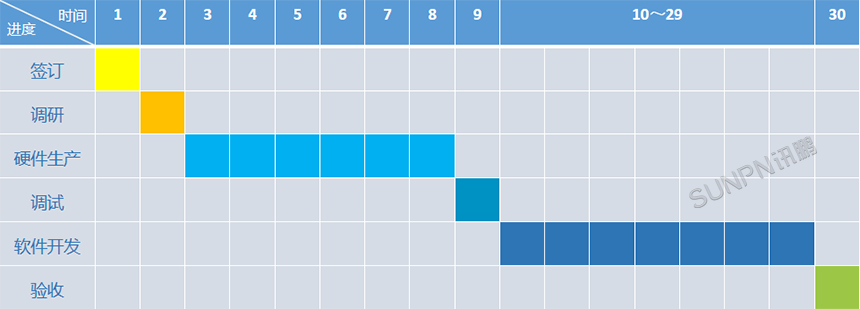

1、项目时间计划(30天)实际交期按合同交期

装配线生产管理系统-实施周期


2、项目日程进度表

装配线生产管理系统-项目进度表

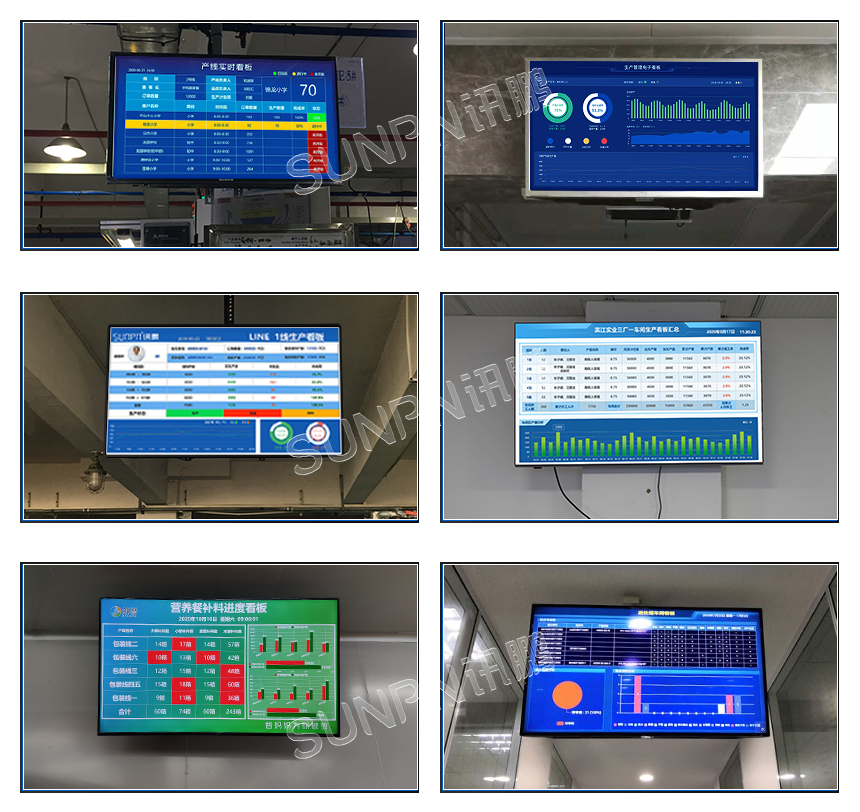

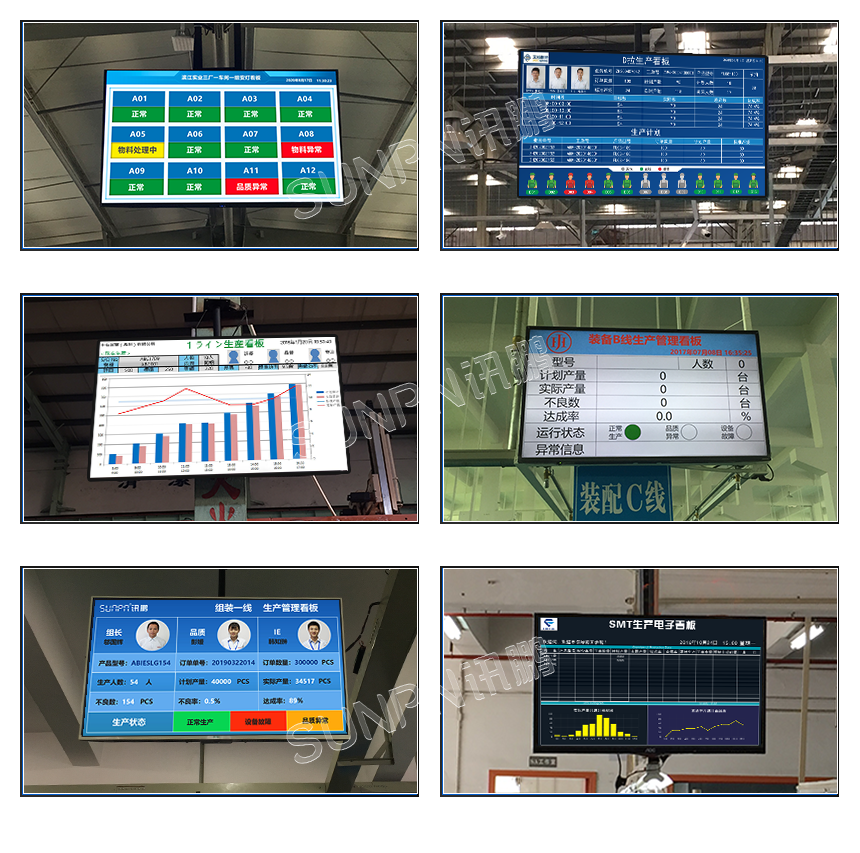

四、生产管理看板系统应用案例

装配线生产管理系统-案例展示


装配线生产管理系统-LCD液晶看板

装配线生产管理系统-车间看板系统

五、生产管理系统负责人

装配线生产管理系统负责人


作者:陈跃心
